Схема подключения двухклавишного выключателя на две лампочки: особенности электромонтажа

Подготовка к монтажу

Для подключения выключателя и подготовительных работ понадобятся следующие инструменты:

  • монтажный нож для зачистки;
  • отвертка для фигурного и прямого шлица;
  • строительный уровень и рулетка;
  • бокорезы;
  • пассатижи и гаечные ключи.

Из материалов нужны собственно двойные переключатели, изолента, клеммники.

Порядок установки:

  1. Размечают места, где будут находиться провода, соединяющие выключатель с распределительной коробкой. С помощью бокорезов вырезают в стенах штробы – канавки под провод. Допускается укладывать кабель в гофру и крепить прямо на стену. Однако в жилищах такой метод используют редко – неэстетично.
  2. Коронкой по бетону в стене высверливают отверстия под монтажную коробку. Если укладка идет открытым способом, прикручивают в месте установки подрозетник.
  3. Между всеми точками прокладывают кабели. В штробах провода фиксируются алебастром.
  4. Закрепляют кабели на изоляторы и зачищают концы на 1–1,5 см.
  5. Подсоединяют провода к распределительной коробке. Для крепежа используют клеммы, колпачки, пайку, прессовочные гильзы. Скручивать категорически запрещается, особенно алюминиевые с медными. Ставят автоматы.
  6. С квартирного или лестничного щитка в квартиру заводят кабель с двумя проводами – нулевым и фазным. Заземление у щитка должно быть установлено по умолчанию. Индикаторной отверткой определяют, какой является фазным. Помечают его.

Назначение

виды выключателей

Несмотря на всё многообразие устройств для управления освещением (кнопка, шнур, цепочка, ползунок, диммеры, выключатели дистанционные, таймеры) вариант клавишный пока остаётся классическим. А принцип действия у всех один и тот же: рабочий механизм имеет две основные позиции («включено», «отключено») и выполняет две главные функции – замкнуть электрическую цепь и подать напряжения на элемент освещения, разомкнуть цепь и снять напряжение со светильника.

Выключатель двухклавишный устанавливают в бытовых электрических сетях напряжением до 1000 В, основная цель его применения – включение и отключение люстр, лампочек, светильников. Главным преимуществом 2-х клавишного выключателя являются две контактные клеммы на выходе, к которым могут подключаться две независимые группы осветительных приборов.

Установка именно двухклавишного бытового выключателя применяется в следующих случаях:

  1. Когда в квартире раздельный санузел и обе комнаты расположены рядом через стенку. В этом случае будет очень удобно подключить двойной выключатель света и установить его как раз на стенной перегородке между дверями обеих комнат. Одна клавиша будет включать светильники в ванной комнате, второй клавишей будет зажигаться свет в туалете.
  2. Подключение двухклавишного выключателя целесообразно, когда в большой зальной комнате или офисном помещении смонтирована люстра на пять или более рожков, либо точечные светильники на потолке. Не всегда требуется, чтобы в люстре загорались сразу все лампочки, иногда достаточно приглушённого света. Например, можно подать напряжение только к двум лампам, включив одну клавишу. Вторая клавиша останется отключённой, остальные лампочки в светильнике гореть не будут и тем самым происходит экономия электроэнергии. Ведь в случае, когда стоит одноклавишный выключатель, при его нажатии зажигаются сразу все лампы в люстре. И если посчитать, сколько каждая лишняя горящая лампочка потребляет киловатт, то за месяц получится приличная сумма в рублях. Зачем же платить лишнее?
  3. Часто ещё двойной выключатель на две лампочки применяют в дачных домиках. Его целесообразнее всего устанавливать в помещениях, расположенных близко к выходу на улицу. Одна клавиша включает свет в этом коридорчике, а вторая – уличный светильник.

Способы подключения

Распределение по сети маршевых выключателей зависит для чего вы будете их использовать. Первая схема самая простая в ней сможет разобраться и новичок, она подходит для установки устройств в уже построенном доме. Вторая схема используется при прокладке электросети с установкой распределительных коробок, её можно применять при замене старой проводки либо в строящемся доме.

Схема монтажа устройства с включением в 2-х точках

Есть 4 возможные положения клавиш в 2-х выключателях — в 1-м  выключатель замкнут, во 2-м разомкнут и наоборот. В примере, на изображении цепь замкнута, и освещение есть. В этой схеме применяются два проходных выключателя с одной клавишей.

Здесь подключение выполнено через распределительную коробку. Каждое устройство соединено с ней трехжильным кабелем.

Схема включения одного светильника из нескольких мест

Включение лампочки в разных точках удобно при перемещении по длинному коридору. К примеру, в 3-х этажном здании, удобно включать свет на лестнице на каждом этаже.

Эту схему монтируют через перекрестный выключатель. Так же как в вышеописанном примере, их соединяют между собой кабелем с 2-мя жилами.

Для подключения двух переключателей к распаечной коробке потребуется кабель с 3-мя жилами, для использования перекрестного — нужно приготовить два  двухжильных кабеля.

Подобным образом собирают схему включения осветительных приборов из боле чем 4-х мест. Крайние приборы в системе – проходные выключатели, а между ними устанавливают перекрестные устройства.

Схема включения нескольких ламп из разных мест

Иногда нужно включать несколько осветительных устройств из разных мест. Для сборки этой схемы нужно подготовить два 2-х клавишных проходных выключателя. Их подключают 2-мя 2-х жильными проводами.

Можно подключать через распредкоробку, но коробка потребуется большая, в нее нужно уложить 8 соединений. Первый выключатель включают в сеть 2-х и 3-х жильным проводом, а для подключения второго – потребуется два 3-х жильных кабеля.

Эта схема позволяет включать независимо 2 отдельных осветительных устройства. Их удобно устанавливать возле семейной кровати. Два проходных выключателя с 2-мя клавишами, и еще один – у двери ведущей в спальню. Это позволит включать люстру и местное освещение в любом месте.

Точек включения освещения при необходимости можно добавлять много. К примеру, если в доме есть длинный проход ведущий в несколько помещений можно собрать цепь позволяющую включать 2 отдельные лампы из 4-х мест. Вы так же можете по этим примерам собрать собственную схему подключения с использованием разных проходных выключателей.

Включение проходных выключателей в существующую в доме проводку

Иногда бывает, что нужно сделать независимое управление освещением в уже построенном доме и с уложенной электропроводкой. В этом случае выполнение электромонтажных работ усложняются, так как появляется вероятность повреждения старой проводки в стене. Обязательно купите тестер позволяющий найти кабель в стене, и проверить нет ли его в месте, где вы будете работать.

Перед началом работ не забудьте отключить электроэнергию в доме.

При монтаже один переключатель допустимо разместить на месте ранее стоящего обычного выключателя. Для установки 2-го устройства потребуется подготовить место. После этого подгадывают штробу, соединяющую два устройства. В ней укладывают 3-х жильный провод и замазывают его шпаклевкой.

Желательно сфотографировать место прокладки, чтобы впоследствии случайно не повредить кабель.

Одну жилу кабеля с 3 проводами, идущего от 2-го переключателя, присоединяют к кабелю, проложенному от распределительной коробки к 1-му выключателю. Дополнительный провод допустимо расположить в кабель-канале или использовать пустоты, имеющиеся в пластиковом плинтусе, это позволит стену не штробить.

Установку выключателей с 2-мя клавишами на два направления провести сложнее. Еще больше проводов придется добавить при монтаже 3-х выключателей. Но при желании всё это сделать возможно, используя вышеприведенные схемы подключения.

Правила выполнения монтажа в новом доме

В этом случае прокладывают проводку по дому и монтируют переключатели до начала штукатурных работ. При этом нужно учесть несколько моментов:

  1. Соединение кабеля нужно производить в распределительных коробках;
  2. Укладывают провод не ближе 15 см от поверхности потолка;
  3. Коробки для установки выключателей и распредкоробки устанавливают на алебастр. Провод, проложенный поверх стены, укладывают в гофротрубу;
  4. Крепить провод нужно дюбель-хомутами подходящего размера.

Двухклавишный выключатель

Принцип работ такой же, как и в случае с одноклавишной моделью. Когда его можно подключить:

  • на осветительных приборах с несколькими рожками, чтобы управлять режимами освещенности;
  • установка рядом с раздельными входами в ванную и туалет;
  • когда требуется сэкономить место на стене.

На монтажную коробку поступают нулевой и фазный провода. Если они не имеют соответствующей цветовой маркировки, можно определить их назначение, воспользовавшись индикаторной отверткой. Для завершения этой процедуры достаточно дотронуться инструментом до каждой из жил. Прикосновение к нулю не вызовет реакции со стороны индикатора на отвертке. Возникновение свечения указывает на контакт с фазой. Пометьте фазу, аккуратно наклеив сверху отрывок изоляционной ленты.

Раздельное освещение

Переключатель устанавливается в место, где разрывается фаза. В каждом устройстве на две клавиши есть три контакта: 1 входной, и еще два отводятся на выход. Фазу нужно подключить к коммутатору, оттуда она выводится на лампочки, проходя через нужную клавишу.

Так как каждый светильник подключен к конкретной клавише, освещение называется «раздельным». Проводник с «нулем» при этом будет общим. Из монтажной коробки он уходит на каждую лампочку в отдельности.

Подсоединение люстры с несколькими рожками

Для организации этого типа подсоединения, понадобится проводник с 3 жилами. Одну из них нужно сделать достаточно короткой, чтобы она входила в монтажную коробку. Две другие нужно подключить к коммутатору. Эти 3 жилы провода, находящиеся в подрозетнике, следует зачистить при помощи ножа. Ножом соскоблите изоляцию с каждой стороны жилы на 1 сантиметр. Дальше:

  1. Соедините одну из жил со входным контактом на коммутаторе. Другим концом ее надо подключить к фазе, исходящей из сети питания.
  2. Остальные две жилы подключите к выходным контактам на переключателе. Другие их концы должны идти к фазам на светильниках.
  3. После этого, рабочий каркас коммутатора можно установить в подрозетник. Закрутите винты и поставьте защитную часть: рамку и кнопки.
  4. Снова загляните в монтажную коробку. Подключите нуль, идущий от лампочек, к нулю на сети питания.
  5. В патронах на осветительных устройствах можно найти 2 контакта. На боковой уходит нуль. Центральный нужен, чтобы подсоединить патроны на люстре к фазе.
  6. Удостоверьтесь в надежности контактов и правильности собранной схемы. Для этого пустите напряжение через квартиру, активировав автомат. Коммутаторы перед этим должны быть установлены в положение «отключено».
  7. Переведите выключатели во включенное состояние. Проверьте, реагируют ли лампочки на управляющую клавишу.
  8. Отключите питание на автомате.
  9. Возьмите изоляционную ленту. Оберните в изоляцию скрутки проводов, находящиеся в монтажной коробке. Для большей надежности, сверху можно водрузить специальные тонкие трубки из ПВХ.

Существуют еще варианты аналогичных приборов на три клавиши. Обычно они подключаются в торговых центрах. Схема подключения при этом выглядит немного сложнее, но процесс осуществляется по тем же принципам.

Схема подключения к выключателю с розеткой

Можно подключить коммутатор к уже установленной розетке. Для этого понадобится 3 жилы – нуль и 2 фазы.

Если источник освещения находится рядом с розеткой, то «ноль» можно вывести прямо от нее:

  1. Определите назначение кабелей.
  2. Обесточьте сеть.
  3. Возьмите жилу. Одним концом соедините ее с фазой на розетке. Другим закрепите на входе коммутатора.
  4. Другой провод подключите следующим образом. Один конец подведите к нулю. Другой – к выходу на приборе освещения.
  5. Уложите провода, изолируйте их и подавайте напряжение.

Если осветительный прибор располагается достаточно далеко, то целесообразнее провести «ноль» от распределительной коробки. Это позволит лучше распорядиться длиной провода и будет в итоге лучше выглядеть. При этом от розетки будет взята только фаза:

  1. Отключите напряжение.
  2. Вскройте розетку и убедитесь в отсутствии тока в системе.
  3. На выход фазы розетки прикрепите провод. Пусть он будет соединен со входом на переключателе. При этом провод с выхода заведите непосредственно на лампочку.
  4. Найдите «нуль» в монтажной коробке. На его месте можно обнаружить целую шину.
  5. Одним концом провод соедините с ней, а другим с боковыми контактами приборов освещения.
  6. Если на лампах есть «земля», аналогичным образом соедините ее с соответствующими контактами в распределительной коробке.
  7. По окончании процесса, проверьте качество и успешность своей работы.

Какие могут быть проблемы

Неисправности установленного устройства случаются от разных причин. Например, одна  из клавиш может пропускать определенную световую группу, или  все лампы включаются одновременно. Это свидетельствует о том, что не работает распределение осветительных приборов  на клавиши. Также выключатель может вообще не срабатывать. Подобные проблемы возникают при неправильном подсоединении проводов или при их подключении в неправильном порядке.


Стильные и удобные выключатели в интерьере

Помните, что при закладке проводов часто не соблюдаются стандарты маркировки по цветам, поэтому проводите дополнительную проверку. С помощью индикатора прозвоните все провода.

Простые советы помогут избежать многих проблем. Не забывайте перед началом любых работ с электричеством отключать электричество. Действуйте в соответствии с инструкцией и правильно маркируйте проводники.

Схема подключения двухклавишного выключателя на две лампочки

Дыра в стене смачивается водой и заполняется строительным раствором, в него монтируется коробка.
Все действия, связанные с электропроводкой, должны проводиться при отключенном электропитании. Подключение на люстре или светильнике В светильнике или люстре для подключения используются как правило клеммные колодки.
Перед началом работы убедитесь, что напряжение выключено, например с помощью тестера-неонки. Подвод может быть выполнен трехжильным кабелем, если его нет, то укладываются 3 провода. Разобравшись немного с теорией подключения и фаз, необходимо подготовить рабочее место и переходить к непосредственному монтажу.
Установка производится в подрозетник или непосредственно в стену с фиксацией лапками или винтовыми соединениями. Размерами он обычно не отличается от одноклавишных. Когда искомое будет найдено, в приборе загорится неоновая лампочка. К вводному контакту производится подключение фазы, тянущейся от распределителя, а контакты с выводами предназначены для управления источниками освещения, их количество равно числу клавиш, в данном случае их будет 2.
А также нож необходим для подготовки вводного и отходящих отверстий в корпусе выключателя для проводов кабеля. Пассатижи для обжатия гибкого провода.

На рисунке справа левый нижний угол переключателя стрелка указывает направление отхода тока от переключателя и переход питания к лампе. Кстати именно это является одной из причин мигания светодиодных ламп в выключенном состоянии. Далее при замыкании двух клавиш эта фаза будет расходиться на один или другой контур освещения. К паре клемм в нижнем правом углу подключаем второй фазовый проводник, ведущий к лампе. Помните, что любые работы с электрическим напряжением V могут быть опасны.

Как правило, они снабжены клеммной колодкой, если нет, то можно использовать двойные клеммы WAGO. Если планируется подключение двойного выключателя скрытого типа, то потребуется еще и перфоратор с насадкой для сверления больших отверстий, а также строительная смесь для закрепления корпуса устройства в проделанном отверстии штукатурка, гипс и т. Отличается двухклавишник от своего одноклавишного аналога не только количеством переключателей, но и самое главное — количеством контактов. Каждый день свежая и полезная информация. Фазу можно определить при помощи отвертки-индикатора, для этого его кончиком нужно прикоснуться к контакту и нажать на кнопку на корпусе отвертки.

Будем считать, что все провода уже уложены и подведены, а вытяжка и светильник установлены. Это можно объяснить относительно низкой электрической мощностью бытовых осветительных приборов. Сначала следует прикрутить корпус к стене или прокладке при помощи шурупов или дюбелей, затем привинчивается механизм. Вырезание отверстия под провод 6. Пластмассовые клавиши снимаются.
Схема подключения одноклавишного выключателя

Принцип подключения

При подготовке к установке выключателя на две клавиши следует ознакомиться с устройством прибора, разобраться в его предназначении, особенностях функционирования, заранее подготовить инструмент и материалы.

Регулирование числа одновременно включенных источников света производится при помощи выключателя, оснащенного специальным исходящим контактом и имеющим отдельную клавишу управления. Для быстрой замены двухклавишные выключатели своими размерами идентичны одноклавишным, отличие заключается лишь в электротехнической «начинке».

Рабочая часть прибора включает три контакта:

  • один — входящий;
  • два — отходящие.

Исходящие контакты управляют работой источника света, не зависят один от другого. При установке устройство следует располагать так, чтобы исходящие контакты были расположены вверху, что обуславливается стандартом положения клавиш вкл/выкл.

Слева представлены рабочие элементы выключателя с парой клавиш в разобранном виде

Провод фазы от распредкоробки подсоединяется на клемму входного контакта, а фазы от потребителей электроэнергии — на клеммы контактов исходящих. Ноль сквозь выключатель не пропускается, а отводится к светильникам напрямую из коробки.

В зависимости от модели устройства разделяются на две группы:

  • устанавливающиеся прямо на стену (при открытом способе прокладки домашней электросети);
  • для монтажа внутри стены (для скрытого варианта проводки).

Схема подключения

Для надежного и безопасного подключения к электросети двухклавишного выключателя следует разобраться в схеме его установки.

Схема подключения двухклавишного устройства в домашнюю сеть с при наличии заземления

В электросетях предусмотрена установка заземляющего кабеля, но в постройках советской эпохи заземления преимущественно нет. Нет заземления и в большинстве индивидуальных домов, построенных по устаревшим проектам при относительно малой нагрузке от осветительных и бытовых приборов. Потому следует остановиться на схеме установки устройства с парой клавиш для сети без заземления.

При подключении в сеть без заземления на входную клемму прибора подключается провод фазы и через исходящие клеммы парой отдельных проводов отходит к лампам.

Подключение устройства на две клавиши в домашнюю сеть без заземления

Двухклавишный выключатель и его подключение, схема и фото

В комнате с несколькими осветительными приборами или с люстрой на несколько лампочек просто не обойтись без двухклавишного выключателя, который позволяет определенным образом регулировать уровень освещения: к каждой клавише можно подключить одну или несколько лампочек. Мы рассмотрим схемы подключения двухклавишных выключателей на две и более лампочек.

К тому же, это более компактное решение, чем установка нескольких обычных выключателей. Нажимая на одну клавишу, включаем одну лампочку (светильник) либо обусловленную группу лампочек (светильников); вторая клавиша «отвечает» за другие лампы или светильники; нажатием на обе клавиши включается все освещение. Как видите, все просто.

Однако установка двойного выключателя может вызвать вполне понятное затруднение. Точнее, его подключение к сети. Поэтому сейчас разберем весь процесс более подробно.

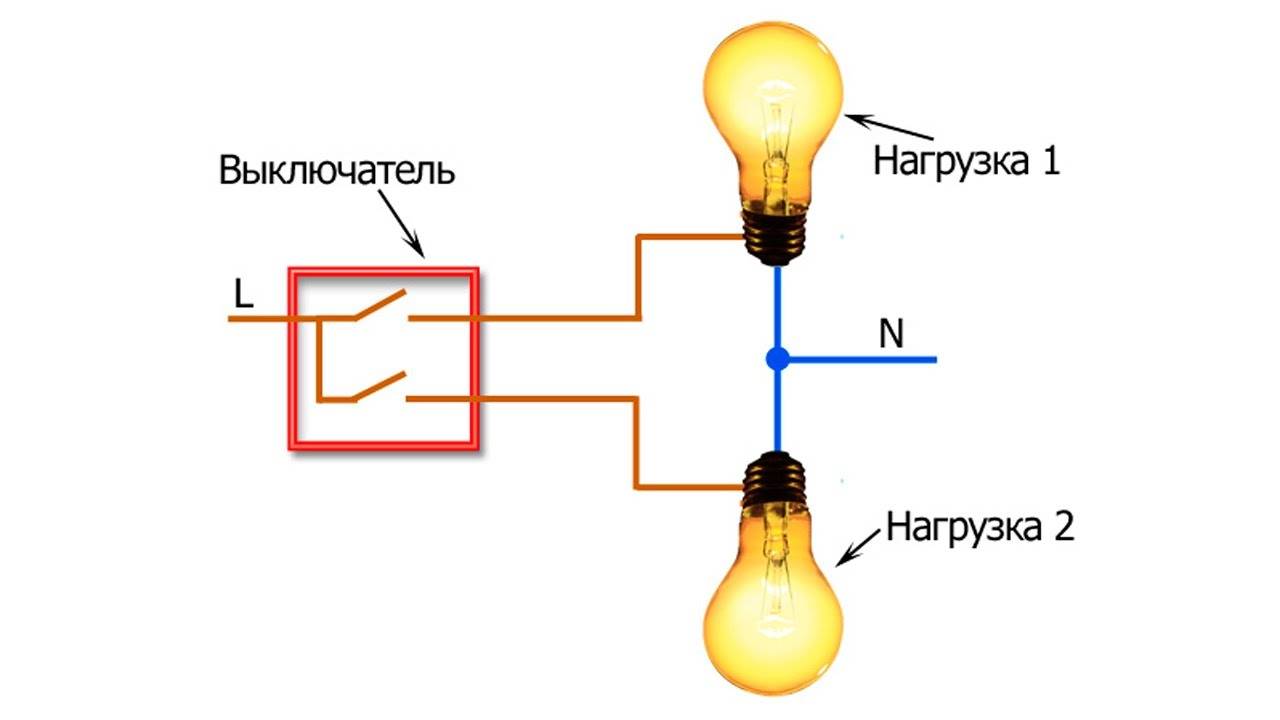

Принцип работы выключателя с двумя клавишами прост: фазовый провод, находящийся под напряжением, посредством замыкания клемм подключается поочередно или одновременно к обоим проводам, ведущим к потребителям электроэнергии, обеспечивая описанный выше результат. К клеммам подготовленные (оголенные на достаточную длину) концы проводов присоединяются при помощи винтов или специальных зажимов.

Приступаем к работе монтажа выключателя на 2 клавишы

Подключение электроприборов, в том числе и выключателей, должно производиться в условиях хорошего дневного освещения и обязательно при предварительно обесточенной сети.

Обращаем ваше внимание: сначала обязательно отключите напряжение в сети!

Кроме того, необходимые инструменты – крестовая и плоская отвертки, плоскогубцы – должны быть с изолированными рукоятками. Еще вам потребуется острый нож и качественная изолента.

Предварительно нужно нарисовать схему проводки и подключения и проложить проводку, после чего можно приниматься за сами выключатели.

Прокладывают проводку открытым (поверх стены) способом в специальных гофротрубах или закрытым способом (внутренняя проводка) в специально проделанных в стене канавках, которые затем заштукатуриваются. Соединения проводов производятся в специальных распределительных коробках.

Непосредственно к выключателю должны выходить три провода:

— один входящий, фазовый, на который подается напряжение – он определяется при помощи специальной отвертки-пробника, для чего нужно включить электричество, а после того, как фазовый провод будет определен и помечен удобным способом, сеть снова нужно обесточить;

— два исходящих, ведущих к потребителям (патронам лампочек в светильниках).

Подключение

Хорошо зачистите от изоляции концы проводов, примерно на 1 см. Если провода многожильные – отпрессуйте оголенную часть специальным обжимником.

Внимательно осмотрите клеммник: входная клемма возле отверстия, куда вставляется провод, отмечена либо стрелочкой, либо латинской буквой «L». Если входная клемма маркирована буквой, то выходные, в свою очередь – стрелочками.

Подключите выходные провода к соответствующим клеммам – как правило, вставленный в отверстие конец провода поджимается винтом при помощи отвертки. На данном этапе можно решить, какие светильники (лампочки) какой клавишей будут включаться/выключаться, подсоединив к правой и левой клеммам соответствующие провода.

Далее таким же образом подключаем во входное отверстие фазовый провод и вставляем выключатель на место в специальный подрозетник, равномерно поджимая правый и левый винты боковых упоров. Затем устанавливаем на место клавиши и проверяем работу собранной схемы.

Двухклавишный выключатель с подсветкой

Двухклавишные выключатели с диммерами (подсветкой) очень удобны для поиска в темном помещении, особенно, если выключатель находится не сразу возле двери, а в другом месте комнаты. Чтобы подсветка срабатывала на выключение, достаточно один из двух проводков, ведущий от вмонтированных в клавиши индикаторов сверху, подсоединить к фазовому контакту, а идущий снизу – к одному из выходящих к потребителям контактов. Как видите, в этом вопросе тоже ничего сложного нет.

Следуя нашим инструкциям и соблюдая предельную внимательность, вы сможете произвести подключение нескольких осветительных приборов и прочих электрических устройств через двухклавишный выключатель.

Что из себя представляет двойной выключатель

Двойной выключатель – это электротехнический прибор управления, предназначенный для включения и отключения подчиненных сетей (лампочки либо их группировки). По своему строению он представляет собой обычный выключатель с тем лишь отличием, что в едином корпусе находится не одна шина питания, а две и более. Они имеют общую шину запитки, то есть все шины, сколько бы их ни было, абсолютно в любом выключателе, имеют единую точку подключения питания.

Двухклавишный выключатель позволяет установить в одном месте пункт управления несколькими комнатами либо управлять группами световых приборов. В первом случае, как это обычно бывает, устанавливают этот тип выключателей для санузла и кухни. Второй тип установки присущ гостиным комнатам.

Виды

Перед тем, как подключить выключатель, надо чётко определиться, какой именно коммутационный аппарат вам понадобится. По конструктивному исполнению они бывают внутренней и наружной установки. Это на первый взгляд кажется, что разницы никакой – и в одном, и во втором две клавиши. Если разобраться подробнее, вы поймёте, что они различаются по многим параметрам – области применения, способу установки, виду электрической проводки.

Для внутренней установки

Это наиболее распространённая разновидность выключателя света, его ещё по-другому называют «утопленный», монтируется он в стене, применяется в жилых помещениях и офисных зданиях.

Схема подключения такого двухклавишного выключателя предусматривает применение скрытой электрической проводки. Это когда провода прокладываются в специальных бороздах, сделанных в стене (электрики называют их штробами) либо внутри каркасных гипсокартонных стен.

Для того чтобы подсоединить такого типа аппарат потребуется ещё дополнительно смонтировать подрозетник, который представляет собой монтажную коробку. Подрозетник вставляется в отверстие в стене, к которому подходят штробы с проводами, а уже в нём располагается рабочая часть выключателя. Подрозетники в свою очередь также бывают двух видов: для гипсокартонных и бетонных стен.

Вы, конечно, догадываетесь, сколько может быть грязи и пыли в квартире, когда при помощи болгарки режутся штробы в стене и выбивается отверстие для установки подрозетника. Поэтому монтаж скрытой проводки и установку внутренних выключателей целесообразно совмещать с общими ремонтными работами в помещении.

Для наружной установки

Подключение выключателя наружного типа производится при открытой проводке. Это когда электрические провода прокладываются по стенам. Они могут быть уложены в металлические, пластиковые или гибкие гофрированные трубы, в специальные короба или кабельные каналы, которые делаются из пластика. А могут проходить прямо по стенам на фарфоровых изоляторах. Этот метод, можно сказать, уже устаревший, не слишком популярный, но и сейчас бывают ситуации, когда проводку нет возможности скрыть внутри стены.

Наиболее часто схема подключения двойного выключателя на две лампы применяется на дачах. А так как дачные домики зачастую сделаны из дерева, то здесь и нашёл своё самое широкое применение коммутационный аппарат наружного исполнения. Такой способ проводки и тип выключателя используются ещё в хозяйственных постройках, сараях, подвалах, погребах, гаражах, а также в подсобных и производственных помещениях.

Конечно, не сравнить по эстетичности скрытую и открытую проводку, наружный и внутренний выключатель. Естественно, комната выглядит красивее, когда провода все спрятаны, а не болтаются по стенам. Но в плане быстроты и простоты монтажа проводки и подключения выключателя, наружный тип выигрывает.

Имейте в виду! Если вам вдруг понадобится в нежилом помещении, например, в только что купленном новом доме или квартире, срочно сделать хотя бы какое-то освещение для начала ремонтных работ, воспользуйтесь открытой проводкой и выключателем наружной установки в качестве временного варианта.

Строение двухклавишного выключателя

Переходим ко второму важному составляющему нашей цепи – двухклавишному выключателю. В этой главе мы разберем, как он устроен, что позволит безошибочно его подключить к люстре

Устанавливаются они обычно в достаточно больших комнатах, где освещение должно управляться раздельно, например, при вечернем бдении у телевизора пользователю хватает 3 лампы, а для какой-нибудь работы он зажигает 6. Подключаются к ним не только люстры, но и отдельно установленные светильники и даже их группы – все зависит от задуманной световой схемы.

К такому выключателю будет подсоединено три провода

Давайте сравним двухклавишный и одноклавишный выключатели, чтобы понять их принципиальное различие. На фото ниже показан второй вариант. Мы видим, что к нему подключено два провода. Не думайте, что это плюс и минус. На самом деле это один провод, просто выключатель может «разрывать» и «соединять» его. Провода эти соединены с клеммами, которые не связаны между собой. Посредине установлен маятниковый переключатель из диэлектрика (пластик), который при нажатии толкает подвижный пружинный контакт, соединяющий контактные площадки в таком положении. В результате цепь замыкается, и начинает бежать ток.

Одноклавишный выключатель без лицевой панели

При подключении этого прибора, фазный провод от люстры соединяется с одним контактом, а от второго — провод тянет до общей фазы в распределительной коробке.

К двухклавишному выключателю подходят два провода

Двухклавишный выключатель работает по похожему принципу. В него заводится фазный провод из распределительной коробки. Его нужно подключить к неподвижному контакту, который будет общим для двух клавиш. На каждую клавишу нужно подключить еще по проводу, которые пойдут до люстры и соединятся там с теми раздельными скрутками, про которые мы писали ранее. То есть, мы имеем три провода и все они фазные, просто один – это вход, а остальные – выходы.

Подвижные контакты прибора друг с другом никак не связаны. Это произойдет только в том случае, если обе клавиши поставить в положение вкл. При нажатии они будут соединять цепь отдельно по контурам, что позволяет независимо управлять лампами.

Правильное соединение проводов в распределительной коробке

Что будет, если не знать, какой провод общий фазный, и подсоединить его к одному из подвижных контактов? Если мы сделаем так, то к неподвижному контакту придет провод от одной из скруток в люстре, а значит, если нажать эту клавишу, лампы в ней загорятся. Если одновременно нажать и вторую клавишу, загорятся все лампы, однако если первую клавишу потом отключить, погаснет все, так как общая фаза отрезается от неподвижного контакта, который должен быть общим.

Чтобы такого не происходило нужно точно знать, какой провод, куда идет — для этого и нужна цветовая маркировка. Но что делать, если электрик спутал провода при подключении в распределительной коробке? Их нужно прозвонить, как это сделать, мы расскажем чуть позже.

Заключение.

Все рассмотренные нами варианты подключения являются самыми распространёнными, нужно обязательно запомнить следующее:

  • первым делом определите фазу «L«;
  • устройство ставится только на фазный провод;
  • учитывайте рекомендации производителя;
  • обязательно проверяйте крепость удержания концов провода винтами на клеммах;
  • при работах соблюдайте технику безопасности.

Как видите, особых трудностей в этой электромонтажной работе нет, нужно только уделить внимание рабочему узлу и установить выключатель на нужный провод. Хочется также обратить внимание, что если вы не уверены в своих силах, то лучше обратитесь к опытному специалисту, который выполнит такую работу быстро и качественно. Надеемся, что рекомендации от ЭлектроМануал.ру помогут наполнить светом ваш дом

Надеемся, что рекомендации от ЭлектроМануал.ру помогут наполнить светом ваш дом

Хочется также обратить внимание, что если вы не уверены в своих силах, то лучше обратитесь к опытному специалисту, который выполнит такую работу быстро и качественно. Надеемся, что рекомендации от ЭлектроМануал.ру помогут наполнить светом ваш дом. 1
