Что означает сопротивление в 1 Ом

Виды электричества

Для обывателей электричество больше знакомо в виде переменного тока (сетевые розетки, освещение) и постоянного тока (батарейки). Привычный для людей комфорт создает в основном переменное электричество, которое отличается от постоянного тока лучшей трансформацией от источника к потребителю. Работу переменного тока хорошо видно на таком осветительном приборе, как люминесцентная лампа, когда в процессе розжига происходит ее мигание и заметно движение из одной стороны в другую заряженных частиц.

Специалисты в основном рассматривают переменный ток, так как он в большем количестве применяется в бытовых системах. Для расчета тока на участке электроцепи системы переменного напряжения применяется закон Ома, а именно, находится ампер (единица силы) по формуле.


Формула для переменного тока полной цепи

Способы измерения силы тока

Метод определения величины силы тока магнитоэлектрическим способом считается наиболее точным, он чувствителен к процессам в цепи, не берет много энергии, но применяется только для цепей постоянного тока.

Электромагнитный способ измерения значения силы тока применяется для переменного электротока и цепей постоянного тока.

Косвенный метод нахождения силы — это когда применяется измерительный прибор напряжения для нахождения его значения на сопротивлении.

В электротехнике силу тока измеряют специальным устройством – амперметром. Для незначительных величин применяется микроамперметр или миллиамперметр, а также гальванометр.


Микроамперметр, миллиамперметр

Сила тока в цепи измеряется амперметром следующим образом: он включается в цепь последовательно в ее разрыв, ток должен пойти через прибор к потребителю, на амперметре будет показываться значение силы тока в цепи в текущее время. В каком месте делать разрыв для измерения силы тока, значения не имеет, можно до потребителя энергии или же после него.


Место разрыва цепи не имеет значения, когда измеряется величина тока

Амперметры могут иметь на шкале значений разную цену деления, это зависит от назначения измерительного устройства. По шкале можно увидеть возможности измерений прибора, по этой причине не рекомендуется его включать в цепь с током, который больше его измерительных возможностей. Правила включения амперметра в цепь постоянного тока:

  • делаем разрыв цепи, последовательно включаем прибор;
  • амперметр имеет клемму (+), на нее подключаем провод со стороны источника (+);
  • на минусовую клемму подключаем провод со стороны источника (-).

Безопасным током для человека определена сила тока, имеющая значение меньше 1 миллиампера, свыше 100 миллиампер может нанести серьезные травмы человеку, значение в несколько ампер смертельно для организма человека. Работая с электричеством, кроме принятых безопасных значений, надо всегда в учет брать личные качества человека и его особенности по отношению к воздействию на него электротока.

Практический способ измерения силы тока

Для практического измерения значения силы тока в сети специалисты рекомендуют сделать удлинитель, который имеет две розетки, внешне он не отличается от промышленных удлинителей, однако розетки соединяются последовательно, а не параллельно, как показано на фото:


Двурозеточный удлинитель

Верхние клеммы розеток соединяются между собой, а на нижние контакты подается напряжение. В одну розетку включаем любой электрический прибор, во вторую — щупы амперметра. Перед тем как вставить щупы в розетку, надо выставить правильный параметр тока на приборе (постоянный или переменный) и убедиться в максимальном значении выбранного параметра тока, как показано на фото ниже:


Клеммы удлинителя
Проверка работоспособности

Из представленного примера видно, что сила потребляемого тока = 0,25 А, если прибор измерений не позволяет сделать отсчет по шкале, надо выполнить расчет. Установленный предел 0,5 А, цена деления шкалы измерений 0,5. Делим на количество делений шкалы, получается 0,005 А, показания прибора — 50 делений, что равняется 0,25 А.


Амперметр

Расчет мощности устройств по току

Зная величину силы тока, можно простыми расчетами определить мощность подключенного к сети потребителя — лампочки, кондиционера, холодильника или телевизора. Для этой цели используем установленный Джоулем и Ленцом закон:


Формула мощности

Сделаем простой расчет на примере автомобильной лампочки с потребляемым током в 5 А. Питание автомобиля 12 вольт, тогда мощность лампочки = 5*12 = 60 ватт. Для стирального агрегата в квартире: напряжение сети 220 вольт, потребляемый ток 10 А по измерительному прибору, тогда мощность = 10*220 = 2200 ватт, или 2,2 кВт.

Примеры расчётов закона Ома

Давайте, найдём напряжение, если ток равен 0,9 Ампер, а сопротивление 100 Ом, пользуясь треугольником, прикрываем напряжение рукой, смотрим, вертикальная черта, значит умножить. Опять пользуемся той формулой, только подставляем числа, U = 0,9 А * 100 Ом, считаем, получиться 90, значит U = 90 вольт.

Теперь рассчитываем сопротивление, берём те же единицы, только убираем сопротивление, получиться вот такая формула: R = 90 В \ 0,9 А, получим 100 Ом.

Чтобы рассчитать ток, опять же убираем ток, получаем эту формулу I = 90 В \ 100 Ом, получаем 0,9 Ампер. Итак, на этом всё, кстати, закон Ома действует там, где нет катушек индуктивности и конденсаторов, не забивайте голову конденсаторами и катушками индуктивности, просто, запомните, что закон Ома действует, там, где нет катушек индуктивности и конденсаторов. Надеюсь, моя статья была полезной, всем удачи, с вами был Дмитрий Цывцын.

единица, в чём будет измеряться мощность, электрический заряд и теория определения

Сила тока представляет собой движение заряженных частиц в определённом направлении, во взятом проводнике. Многих физиков в прошлом волновал вопрос: в чём измеряется ток и как измерить то, что невидимо и неосязаемо. Но благодаря ряду открытий ситуация стала проясняться. Для того чтобы появилось движение заряженных частиц, нужно воздействие электрического поля.

В то же время заряженные частицы появляются постоянно, благодаря плотному контакту в любых веществах:

  • проводники
  • полупроводники
  • диэлектрики.

Заряженные частицы способны совершать свободные движения в разных направлениях. Материалы, где свободно перемещаются заряженные частицы, называют проводниками: металл, растворы соли.

Материалы, где электрические частицы не могут перемещаться, называют диэлектриками: газ, кварц, дерево.

Материалы, которые имеют не только электронную, но и «дырочную» проводимость, которая зависит от многих внешних факторов (свет, температура, магнитные и электрические поля) называют полупроводниками: селен, кремний, германий.

Единицы измерения

Ток подразделяют на несколько разновидностей. Основные из них представлены таким образом:

  • Постоянный -значение и направление не меняются во времени;
  • Синусоидальный — величина меняется по синусоидальному закону;
  • Высокочастотный — частота начинается с десятки килогерц;
  • Периодический — значения которого повторяются во времени с одинаковой периодичностью;

Пульсирующий — изменяющий периодически значение во времени, отличное от нуля.

Учёные часто задавались вопросом, в каких единицах измеряется сила тока. Для измерения, пользуются физической величиной. Эта физическая величина равна отношению значения заряда Q, протёкшего за какое-то время через поперечное сечение проводника, к значению этого временного периода: I=Q/t. И измеряется в амперах и показывает обозначение силы тока: A.

Электрический ток в чём измеряется, в том и рассчитывается — на принципиальных схемах. Такое определение помогает рассчитать блоки питания определённой мощности.

В электрических цепях показатели рассчитывают по закону Ома, и именно это отвечает на вопрос чему равен ток. Сила I на определённом участке цепи прямо пропорциональна напряжению, подаваемому на него и обратно пропорциональна сопротивлению R участка цепи: I=U/R.

Разные значения

Если на участке цепи переменный ток, напряжение постоянно изменяется, поэтому если взять средние значения напряжения, то они будут равны нулю, а средняя мощность будет нулю не равна. Для этого стали применять такие понятия:​

  • мгновенные значения;
  • амплитудные значение ;
  • действующие значения.

Мгновенные значения -это те, которые имеют место в данный момент времени. Амплитудные значения — самые максимальные. Действующие значения определяются тепловым свойством тока, текущего через сечение проводника, а направление векторной величины совпадает с направлениями перемещения положительных частиц.

Для точных измерений нужны основные параметры: напряжение, мощность, сопротивление, частота.

Измерение мощности

Мощностью называют определённое количество работы, которое совершается за одну секунду времени.

Для измерения мощности была принята еди­ница — ватт .

Следовательно, мощностью в 1 Вт называют силу в 1 А при значении напряжения в 1 В.

Для того чтобы вычислить мощность, нуж­но силу тока умножить на напряжение .

Если мощность обозначается буквой P, то формула примет вид:

P = I*U.

Мощность вычисляется с помощью сопротивления. Часто бывают известны сила тока и сопротивление цепи, а напряжение, обычно, неизвестно.

Следовательно, воспользовавшись законом Ома :

U=IR

получаем формулу: Р = I2*R

Определение частоты

Передвижение электронов в проводнике в одну сторону, а затем в другую принято называть одним колебанием. За одним колебанием следует другое. При таких колебаниях в проводнике происходит соответствующее колебание магнитного поля.

Время, затраченное на одно колебание, называют периодом и обозначают буквой Т. Период обозначают в секундах.

Одной из важных величин является частота. Она показывает число колебаний в секунду и обозначается буквой f. Название единицы частоты — герц, (Гц) .

Практическое применение

Электрический постоянный ток всегда имеет всегда одно направление, которое называют постоянным. Он широко применяется для питания электронных устройств.

Если ток меняет направление, его называют переменным, и он применяется для передачи энергии по проводам на большие расстояния.

Параллельное и последовательное соединение

В электрике элементы соединяются либо последовательно — один за другим, либо параллельно — это когда к одной точке подключены несколько входов, к другой — выходы от тех же элементов.

Закон Ома для параллельного и последовательного соединения

Последовательное соединение

Как работает закон Ома для этих случаев? При последовательном соединении сила тока, протекающая через цепочку элементов, будет одинаковой. Напряжение участка цепи с последовательно подключенными элементами считается как сумма напряжений на каждом участке. Как можно это объяснить? Протекание тока через элемент — это перенос части заряда с одной его части в другую. То есть, это определенная работа. Величина этой работы и есть напряжение. Это физический смысл напряжения. Если с этим понятно, двигаемся дальше.

Последовательное соединение и параметры этого участка цепи

При последовательном соединении приходится переносить заряд по очереди через каждый элемент. И на каждом элементе это определенный «объем» работы. А чтобы найти объем работы на всем участке цепи, надо работу на каждом элементе сложить. Вот и получается, что общее напряжение — это сумма напряжений на каждом из элементов.

Точно так же — при помощи сложения — находится и общее сопротивление участка цепи. Как можно это себе представить? Ток, протекая по цепочке элементов, последовательно преодолевает все сопротивления. Одно за другим. То есть чтобы найти сопротивление, которое он преодолел, надо сопротивления сложить. Примерно так. Математический вывод более сложен, а так понять механизм действия этого закона проще.

Параллельное соединение

Параллельное соединение — это когда начала проводников/элементов сходятся в одной точке, а в другой — соединены их концы. Постараемся объяснить законы, которые справедливы для соединений этого типа. Начнем с тока. Ток какой-то величины подается в точку соединения элементов. Он разделяется, протекая по всем проводникам. Отсюда делаем вывод, что общий ток на участке равен сумме тока на каждом из элементов: I = I1 + I2 + I3.

Теперь относительно напряжения. Если напряжение — это работа по перемещению заряда, тоо работа, которая необходима на перемещение одного заряда будет одинакова на любом элементе. То есть, напряжение на каждом параллельно подключенном элементе будет одинаковым. U = U1=U2=U3. Не так весело и наглядно, как в случае с объяснением закона Ома для участка цепи, но понять можно.

Законы для параллельного соединения

Для сопротивления все несколько сложнее. Давайте введем понятие проводимости. Это характеристика, которая показывает насколько легко или сложно заряду проходить по этому проводнику. Понятно, что чем меньше сопротивление, тем проще току будет проходить. Поэтому проводимость — G — вычисляется как величина обратная сопротивлению. В формуле это выглядит так: G = 1/R.

Для чего мы говорили о проводимости? Потому что общая проводимость участка с параллельным соединением элементов равна сумме проводимости для каждого из участков. G = G1 + G2 + G3 — понять несложно. Насколько легко току будет преодолеть этот узел из параллельных элементов, зависит от проводимости каждого из элементов. Вот и получается, что их надо складывать.

Теперь можем перейти к сопротивлению. Так как проводимость — обратная к сопротивлению величина, можем получить следующую формулу: 1/R = 1/R1 + 1/R2 + 1/R3.

Что нам дает параллельное и последовательное соединение?

Теоретические знания — это хорошо, но как их применить на практике? Параллельно и последовательно могут соединяться элементы любого типа. Но мы рассматривали только простейшие формулы, описывающие линейные элементы. Линейные элементы — это сопротивления, которые еще называют «резисторы». Итак, вот как можно использовать полученные знания:

Если в наличии нет резистора большого номинала, но есть несколько более «мелких», нужное сопротивление можно получить соединив последовательно несколько резисторов. Как видите, это полезный прием.
Для продления срока жизни батареек, их можно соединять параллельно. Напряжение при этом, согласно закону Ома, останется прежним (можно убедиться, измерив напряжение мультиметром). А «срок жизни» сдвоенного элемента питания будет значительно больше, нежели у двух элементов, которые сменят друг друга

Только обратите внимание: параллельно соединять можно только источники питания с одинаковым потенциалом. То есть, севшую и новую батарейки соединять нельзя

Если все-таки соединить, та батарейка которая имеет больший заряд, будет стремиться зарядить менее заряженную. В результате общий их заряд упадет до низкого значения.

В общем, это наиболее распространенные варианты использования этих соединений.

Для чего нужна?

Малой мощности резисторы имеют очень небольшие размеры, их мощность составляет около 0,125 Вт. Диаметральный размер подобного варианта исполнения составляет около миллиметра, а длина – несколько миллиметров.

Прочитать параметры, которые часто имеют несколько цифр, достаточно сложно, как и нанести их. При указании номинала, если размеры позволяют, часто используют букву для того, чтобы определить дробную величину значения.

Примером можно назвать 4К7, что означает 4,7 кОм. Однако, также подобный метод в некоторых случаях не применим.

Цветовая схема маркировки имеет следующие особенности:

  1. Легко читаемая.
  2. Проще наносится.
  3. Может передать всю необходимую информацию о номиналах.
  4. Со временем информация не стирается.

При этом, можно отметить основное различие в данной маркировке:

  1. При точности 20% используется маркировка, содержащая 3 полоски.
  2. Если точность составляет 10% или 5%, то наносится 4 полоски.
  3. Более точные варианты исполнения имеют 5 или 6 полосок.

Подведя итоги, можно сказать, что нанесение цветов позволяет узнать точность и номинальные значения резистора, для чего нужно использовать специальные таблицы или онлайн-сервисы.

Как найти омическое сопротивление в цепи?

Его можно узнать из закона Ома, который связывает силу тока, напряжение и сопротивление. В этом случае, оно рассчитывается по формуле

формула сопротивления через закон Ома

где

R — сопротивление, Ом

U — напряжение на концах проводника, Вольты

I — сила тока, текущая через проводник, Амперы

То есть нам достаточно замерить напряжение на концах какого-либо проводника и измерить силу тока, проходящую через него. После применить формулу и рассчитать сопротивление проводника.  Давайте для закрепления решим простую задачу.

Задача

Рассчитать сопротивление проводника, если известно, что на него подают напряжение 5 Вольт и сила тока, проходящая через него 0,1 Ампер.

Решение

Используем формулу

В электронике и электротехнике используют специальные радиоэлементы, которые обладают сопротивлением электрическому току — резисторы. Более подробно про них можно прочитать в этой статье. постоянные резисторы

Также вот вам видео, где очень умный преподаватель объясняет, что такое сопротивление

Как найти сопротивление в цепи?

Его можно узнать из закона Ома, который связывает силу тока, напряжение и сопротивление. В этом случае, оно рассчитывается по формуле

формула сопротивления через закон Ома

где

R — сопротивление, Ом

U — напряжение на концах проводника, Вольты

I — сила тока, текущая через проводник, Амперы

То есть нам достаточно замерить напряжение на концах какого-либо проводника и измерить силу тока, проходящую через него. После применить формулу и рассчитать сопротивление проводника.  Давайте для закрепления решим простую задачу.

Задача

Рассчитать сопротивление проводника, если известно, что на него подают напряжение 5 Вольт и сила тока, проходящая через него 0,1 Ампер.

Решение

Используем формулу

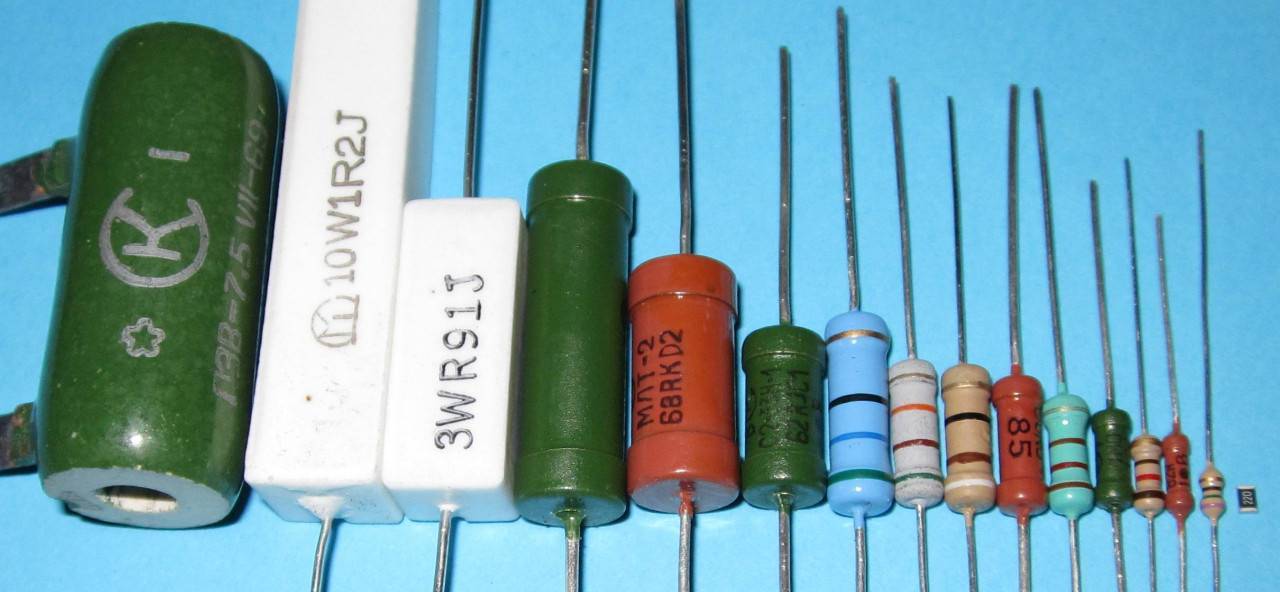

постоянные резисторы

Также вот вам видео, где очень умный преподаватель объясняет, что такое сопротивление

Близкие темы к этой статье

Единица измерения сопротивления в системе СГС

В системе СГС (сантиметр, грамм, секунда) единица сопротивления не имеет названия, вернее она называется единица сопротивления СГС, обозначается как $ед.{СГС}_R$. Единица электрического сопротивления в СГС ($1\ ед.{СГС}_R$) равна сопротивлению участка цепи, при котором постоянный ток силой 1 единица СГС тока (1 $ед.\ {СГС}_I$), вызывает падение напряжения 1 СГС напряжения (1$\ ед.\ {СГС}_U$). При этом:

\=\frac{c}{см}.\]

Между омом и единицей сопротивления в СГС следующее соотношения:

\

В расширениях к системе СГС единицы сопротивление называют: статом. Статом — единица измерения сопротивления в системе СГСЭ и системе Гаусса. Это сопротивление проводника у которого при напряжении на концах в один статвольт течет ток один статампер. Обозначают статом как $1stat{\mathbf \Omega }$\textbf{.}\textit{}

\

В другом расширении системы СГС, СГСМ сопротивление измеряют в абомах($ab{\mathbf \Omega }$). Абом соотносится с омом как:

\

В системе СГСМ выполняется равенство:

\

где $abV$ — абвольт; $abA$ — абампер.

Электричество

Электричество – это природное явление, подтверждающее существование, взаимодействие и движение электрических зарядов. Электричество впервые было обнаружено еще в VII веке до н.э. греческим философом Фалесом

Фалес обратил внимание на то, что если кусочек янтаря потереть о шерсть, он начинает притягивать к себе легкие предметы. Янтарь на древнегреческом – электрон

Вот так и представляю себе, сидит Фалес, трет кусок янтаря о свой гиматий (это шерстяная верхняя одежда у древних греков), а затем с озадаченным видом смотрит, как к янтарю притягиваются волосы, обрывки ниток, перья и клочки бумаги.

Данное явление называется статическим электричеством. Вы можете повторить данный опыт. Для этого хорошенько потрите шерстяной тканью обычную пластмассовую линейку и поднесите ее к мелким бумажным кусочкам.

Следует отметить, что долгое время это явление не изучалось. И только в 1600 году в своем сочинении «О магните, магнитных телах и о большом магните – Земле» английский естествоиспытатель Уильям Гилберт ввел термин – электричество. В своей работе он описал свои опыты с наэлектризованными предметами, а также установил, что наэлектризовываться могут и другие вещества.

Далее на протяжении трех веков самые передовые ученые мира исследуют электричество, пишут трактаты, формулируют законы, изобретают электрические машины и только в 1897 году Джозеф Томсон открывает первый материальный носитель электричества – электрон, частицу, благодаря которой возможны электрические процессы в веществах.

Электрон – это элементарная частица, имеет отрицательный заряд примерно равный -1,602·10-19

Кл (Кулон). Обозначаетсяе илие– .

Количество и назначение цветных полосок на резисторе

К основным характеристикам резистора относятся:

  • мощность (в ваттах);
  • номинальное сопротивление (в омах);
  • точность (разброс от номинального значения в процентах);
  • температурный коэффициент сопротивления — относительное изменение сопротивления при изменении температуры (измеряется в ppm/°С – насколько миллионных долей (part per million) от номинала изменится сопротивление резистора при изменении температуры на 1 градус Цельсия).

Первый параметр в списке определяется габаритами элемента. Чем больше размер, тем большую тепловую мощность он может рассеять во время работы. Остальные характеристики маркируются цветными кольцевыми полосами, расположенными вдоль корпуса.

Большую часть обозначения занимает номинальное сопротивление прибора – оно состоит из двух или трех колец, означающих цифры и одной полоски, означающий множитель, на который надо умножить первое значение. А всего на резистор может быть нанесено от 3 до 6 полос:

  • три полосы наносятся на резистроры, имеющие погрешность до 20 % (наименее точные) – два кольца обозначают цифры номинала, а третье дает информацию о множителе (точность в данном случае не обозначается);
  • четыре кольца – все, как в предыдущем варианте, но требования к погрешности жёстче – от 10% и меньше (в большинстве случаев четыре полосы имеют сопротивления класса точности ±10 % и ±5 %);
  • пять полосок – как и в случае четырех, но цифры номинала обозначаются тремя кольцами, далее десятичный множитель и полоса разброса (2,5 % и менее);
  • шесть колец имеют высокоточные резисторы, предназначенные для работы в сложных условиях, в дополнение к предыдущему варианту имеют дополнительную полоску, означающую температурный коэффициент сопротивления.

Значащие цифры

Значащие цифры показывают номинал резистора без учета множителя. Например, у прибора с сопротивлением 10 Ом, 100 Ом, 1 кОм, 10 кОм и т.д. первые два знакоместа будут одинакового цвета – коричневого, потом чёрного. У более точных элементов, зачастую имеющих дробный номинал (например, 10,2 Ом), для этой категории используют три цифры (три полосы).

Ом

Все существующие материалы имеют физическую способность к проводимости электрического тока. Эти материалы подразделяются на 2 основные группы:

  • Изоляторы. Подобные материалы не проводят электрический ток. Из наиболее известных изоляторов можно выделить резину, дерево, стекло, пластик.
  • Проводники. Эти материалы имеют сравнительно маленькое сопротивление, поэтому свободно пропускают через себя заряженные электроны. В электротехнике используется медь, алюминий, железо, золото.

Ом — это в системе СИ единица измерения электрического сопротивления. Эта способность материалов была открыта немецким физиком Георгом Симоном Омом. Параметр проводимости получил свое специальное обозначение — значок Ома или символ Омега «Ω».

Физика в качестве базовой величины сопротивления использует величину 1 Ом. Сила в 1000 Ом имеет сокращенное обозначение 1 кОм. В зависимости от типа проводника, сопротивление может иметь различные значения. В физике максимальное значение сопротивление — 1 Йоттаом (ИОм), которое равняется 10 в 24 степени Ом. Сколько существует различных производных единиц сопротивления, можно увидеть на рисунке ниже.

По причине часто возникающих ошибок при написании, было принято еще одно обозначение Ом для Европейской системы классификации. Во многих технических руководствах вы можете встретить обозначение «ohm».

Параметр проводимости измеряется не только по системе СИ. Существует система СГС, которая определяет проводимость по параметрам длины, веса и времени. Параметр СГС или сантиметр, грамм, секунда. По данной классификации, электрическая проводимость для СГС имеет обозначение СГСR. Величина указывает сопротивление не всего проводника, а только его отдельного участка, с учетом длины и веса. Также учитывается время прохождения заряда в 1 вольт по этому участку.

СГС и обычная электрическая проводимость сильно отличаются. Так одна единица СГСR равняется 9*10 в 11 степени Ом. Данная система не имеет практического применения в радиоэлектронике, по причине того, что многие расчетные величины безмерны. Она используется при расчетах электромагнетизма в системе Гаусса, а также в электродинамике.

Сопротивление

Сопротивление атомайзера — это важный параметр при выборе, он измеряется в омах. Если говорить просто, то чем меньше показатель, то тем больше будет пара, и он будет максимально насыщенным, иметь яркий вкус. При этом сам испаритель будет очень быстро выходить из строя, то есть необходимо будет очень часто его менять. Соответственно, чем выше омы в электронной сигарете, тем больше ее срок эксплуатации, но менее насыщенный пар. В чем разница между испарителями с более высоким и более низким показателем понятно, но как подобрать наиболее приемлемые параметры? Все не так сложно.

Как правильно выбрать омы для спирали зависит от того, как именно вам нравится парить и какой вкус вам больше по душе — более или менее насыщенный. Разные производители выпускают разные атомайзеры с омами спирали, но, зная параметры, можно легко подобрать необходимый. Более того, существуют модели, на которых параметры спирали можно выставить самостоятельно.

Показатель в 1,6 Ом считается  минимальным, пар получается густой и насыщенный. Сопротивление атомайзера в 1,8 Ом — наиболее оптимальная и средняя величина, отлично подходит для стандартных ощущений.

Количество в 2,1 Ом считается наиболее высоким. Пар почти холодный, легкий, имеет ненасыщенный вкус.

Плюсы высоких показателей:

  • увеличивается срок эксплуатации испарителя;
  • нет рисков перенагрева;
  • нет риска сделать затяжку в сухую;
  • экономия жидкости;
  • меньше рисков для здоровья;
  • пар холодный.

Соответственно, при более низких показателях все плюсы преобразуются в минусы. Но на каждый товар есть свой потребитель, поэтому есть любители и более горячего, насыщенного пара.
