Монтаж подрозетника в бетонное основание
Если вы уже решили, где у вас будут находиться розетки, можно приступать к монтажным работам, которые состоят из нескольких этапов.
Перед тем как установить подрозетник в бетон, делается разметка, затем проделывается отверстие в стене и готовится гипсовый раствор.
Шаг 1 – выполнение разметки на стене
Последовательность работ по разметке выглядит следующим образом:
- отмерьте при помощи рулетки расстояние от пола до предполагаемого места установки подрозетника;
- если напольное покрытие еще не постелено, то необходимо прибавить еще 5 см;
- используя строительный уровень, проведите две линии: горизонтальную и вертикальную с точкой пересечения в месте, где будет установлена коробка;
- приложите стакан к стене и обведите его карандашом.
Если предстоит установка двух и более подрозетников, то сначала с помощью строительного уровня проводится горизонтальная линия. Она должна располагаться на том расстоянии от пола, на котором будут размещены розетки.
Найдите центр первой коробки и проведите через него вертикальную линию. Затем отложите ровно 71 мм и проведите вторую вертикаль. В этом месте будет находиться центр второго стакана. Разметка следующих подрозетников производится аналогично.
Шаг 2 – пробивание отверстия в бетоне
Сделать отверстия в кирпичной или бетонной стене можно несколькими способами. Самый простой из них – при помощи коронки по бетону с победитовыми зубьями, которыми она, врезаясь в стену, делает круг нужного размера.
В центре коронки имеется сверло из победита для проделывания центрального отверстия.
Поскольку стандартные подрозетники имеют наружный диаметр 67-68 мм, для работы подойдет коронка диаметром 70 мм. Насадку надевают на перфоратор или дрель, устанавливают на размеченную линию и проделывают отверстие.
Затем насадка вытаскивается, и из отверстия зубилом и молотком выбивается весь оставшийся там слой бетона.
Если нет коронки по бетону, то проделать дырку можно дрелью с победитовым сверлом. Сначала на всю глубину насадки высверливается центральное отверстие, а затем тем же сверлом делаются дырки по линии окружности.
Чем их больше, тем легче будет выдолбить отверстие нужного диаметра и глубины зубилом с молотком или перфоратором.
Еще один способ – проделать квадратное отверстие при помощи болгарки с насадкой в виде алмазного диска. Сначала прорезаются центральные линии, а затем – по всему периметру подрозетника. Процесс как всегда завершается зубилом с молотком.
Шаг 3 – установка коробки в стену
После того, как отверстие сделано, его нужно хорошо вычистить и вставить в него подрозетник для примерки. Он должен свободно входить по ширине, а по глубине должен оставаться запас примерно 5 мм для раствора.
Если все получилось как надо, то теперь необходимо от верхней или нижней части отверстия (в зависимости от места расположения в помещении электропроводки) сделать проход для прокладки провода.
Подрозетник также нужно подготовить. Переворачиваем его нижней стороной, где находятся прорези для проводов и прорезаем одно из них ножом. Заводим туда провод и вставляем коробку в стену для проверки.
Для закрепления стакана готовим раствор из гипса или алебастра, который должен иметь консистенцию сметаны. Стоит учесть, что раствор из этих материалов очень быстро твердеет, и у вас есть не больше трех-четырех минут, чтобы завершить процесс установки подрозетника. Через пять минут смесь будет уже непригодна.
За две минуты до укладки коробки в стену отверстие смачивается водой. После того, как жидкость впитается, на его стенки накладывается шпателем слой гипса. В стакан продевается провод, задняя его часть также намазывается раствором, и подрозетник вставляется в отверстие.
Отрегулируйте положение коробки таким образом, чтобы ее край находился вровень со стеной, а винтики располагались горизонтально.
Шаг 4 – объединение нескольких подрозетников
Как выполняется разметка двух и более подрозетников, было описано выше. Проделывание отверстий производится теми же способами, как и для одинарной коробки. Единственное отличие – необходимость объединения отверстий между собой. Это можно сделать зубилом или болгаркой.
Перед монтажными работами, подрозетники нужно состыковать друг с другом при помощи бокового крепежного элемента. Монтаж в стену выполняется аналогично установке одинарного стакана.
Важным моментом, на который нужно обязательно обратить внимание при креплении блока коробок, является строгое выставление подрозетников по горизонтали во время их фиксации в стене гипсовым раствором. Необходимо эту часть монтажа производить только с помощью строительного уровня
Установка розеток своими руками – особенности монтажа и подключения
1.1 Классификация по типу установки
Первое и, пожалуй, единственное, что спрашивает продавец, это какая нужна розетка – внутренняя или наружная. Именно на такие две большие группы они делятся. Последние еще называют накладными, внешними, потому что устанавливаются на поверхности.
Монтаж производится на любой материал, кроме гипсокартона. Отличает их общий вид: все элементы находятся внутри корпуса, а он сам – снаружи. Такие розетки используются, если стена деревянная, или во дворе, для самодельных удлинителей. Кабель обычно подводится открытым способом.
Внутренние или встраиваемые прячут в посадочные гнезда, сделанные по месту установки. Это специальные углубления, куда помещают монтажную коробку, а уже в нее – розетку. Электрофурнитура вся спрятана, снаружи виднеется только крышка с гнездами для подключения приборов. Проводка тоже прокладывается в стене. Предварительно вырезаются канавки – штробы, куда помещается гофрированный шланг с кабелем внутри.
Электроплита подключается к сети только с применением специальной силовой розетки, способной выдержать не менее 7 кВт. По конструкции они бывают встраиваемые и накладные. Материал для изготовления – карболит. Такие изделия черного цвета, более дешевые, чем белые пластиковые, которые прочнее. Вместе с ними обычно продается вилка. Если на приборе она уже имеется, подбирают соответствующую розетку.
Современная квартира оборудуется преимущественно внутренними моделями, не нарушающими интерьера, имеющими богатую цветовую палитру. Производители предлагают оригинальные изделия, которые не только выполняют свою функцию, но и становятся элементом дизайна, от них преображается комната.
В основном ванная, кухня остаются сферой применения накладных розеток. В них рекомендуется устанавливать модели с откидной крышкой, которая надежно защищает от пыли и влаги.
Разнообразие не ограничивается перечисленным. Розетки с защитными шторками популярны в семьях с маленькими слишком любопытными детьми. Для многих весьма интересны со встроенным индикатором тока, таймером, выталкивателем вилки.
Производители не останавливаются в разработках, все время появляются новые модели, поражающие своей функциональностью. Представляют интерес соединенные блоки, содержащие в одном корпусе выключатели и розетки, что удобно для установки и пользователей.
Особенности монтажа группы розеток шлейфом:
- Согласно требованиям ПУЭ, РЕ-проводник не должен иметь разрывов. Для его соединения с клеммами электроустановки необходимо использовать отдельные ответвления. Неправильное присоединение заземляющего проводника может привести к тому, что в случае его обрыва на одной из розеток все остальные устройства также окажутся незаземленными. Поскольку определить качество заземления без проведения специальных измерений или визуального контроля целостности РЕ-проводника невозможно, то в этом случае не удается достигнуть необходимого уровня электробезопасности.
- Для защиты потребителей, питающихся от группы розеток, должен использоваться автоматический выключатель на 16 А. Если совокупная мощность запитываемых электроустановок превышает 3 кВт, то для каждого устройства необходимо прокладывать отдельную линию.
Установка блока из нескольких розеток
Самым популярным способом соединения одиночных элементов у домашних мастеров все же остается шлейфовый, даже несмотря на его недостатки. В этом случае рядом с отверстием с рабочим кабелем сверлят еще несколько (1,2, 3 или 4), расположенных на одном уровне, поэтому перед работой необходимо нанести корректную разметку.
Для операции используют линейку, уровень и маркер (карандаш). Требуется соблюдать расстояния от центра каждого элемента (72 мм), в противном случае декоративные крышки будет невозможно установить на место. При штроблении строго соблюдают вертикальность (горизонтальность) линий, используют для них тот же уровень.
В центре всех будущих отверстий делают углубления: сначала штробят круги коронкой, затем выбивают «лишнее», действуя зубилом и молотком. Если стены выполнены из гипсокартона, операция значительно упрощается. Следующий этап — установка блока подрозетников. Лучше выбирать модели, которые можно соединить друг с другом. Их закрепляют раствором, в гипсокартоне — лапками, расположенными по бокам конструкций. Выключают электричество. Из первого подрозетника вытаскивают кабель, с него снимают оплетку, лучший инструмент для этого — монтерский нож с пяткой. Каждый из 3 проводов лишают 10 мм изоляции с помощью съемника проводов (стриппера). Для создания шлейфа используют провод, аналогичный «оригиналам», другого варианта нет. От края снимают оплетку. 200 мм минимум для блока из 2 розеток, необходимый отрезок зависит от количества отверстий, поэтому длину рассчитывают самостоятельно. Затем кусок просовывают из второго подрозетника до последнего. Исключение — защитный провод. Так как простой шлейфовый метод с перемычками для заземления запрещен правилами (ПУЭ), то делают ответвления, отрезая куски необходимой длины для каждой розетки комплекса. Их соединяют с главным питающим проводом, опрессовывают клещами, изолируют термоусаживаемой трубкой. Затем укладывают на дно коробки. Концы кабеля зачищают от изоляции, затем переходят к подсоединению первой розетки. Делают это аналогично: сначала фаза слева, потом нейтраль справа, в центр — заземление
Клеммы осторожно, но плотно затягивают отверткой. Розетку вставляют, слегка выравнивают, но саморезами не фиксируют
Подключают следующее, второе устройство, действуют по такому же алгоритму
Потом третье, четвертое и т. д. После присоединения всех элементов следует проверка горизонтали (вертикали, если выбран такой способ установки). Последний этап — монтаж розеток саморезами, затем упорными лапками и фиксация декоративных панелей. Если есть общая рамка, она примеряется, устанавливается, затем поочередно в центрах розеток фиксируют крышки. На этом вопрос, как подключить розетку на 4 гнезда (2, 3 или 5), можно считать подробно рассмотренным.
Если такая «возня» не слишком впечатляет, то можно обойтись покупной моделью — двойной, тройной либо четверной. Однако многие хозяева против такого решения. Причины отказа — возможная экономия, массивность таких розеток, обе шины, снабженные двумя клеммами, которые иногда приводят к ошибкам начинающих мастеров при монтаже. Результатом может стать короткое замыкание, а такое ЧП сведет на нет все старания, а также погубит новое изделие.
Так как подключить розетку на 4 гнезда возможно двумя способами, то решение остается за хозяевами дома. Чтобы познакомиться со всеми подводными камнями работ с электричеством, лучше посмотреть на образцовую работу других мастеров. Например, на ту, что показана в этом видео:
Способы подключения
В настоящее время существуют две основных схемы обустройства электрической проводки в квартире:
Радиальное подключение (иногда называемое подключением «звездой», которое не следует путать со схемой, используемых в трехфазных цепях). Такое техническое решение повсеместно применяется в квартирах и частных домах. Основными его достоинствами являются простота и надежность. Главный недостаток – большой расход дорогостоящего кабеля.
Кольцевая схема. В нашей стране практически не используется, однако она широко распространена в некоторых регионах западной Европы. Смысл такого подключения состоит в том, что электрическая цепь, питающая нагрузку, замыкается в кольцо. Этим достигается возможность питания потребителей одновременно с двух сторон. Кольцевая схема значительно повышает экономичность электропроводки в сравнении с традиционным радиальным подключением и в то же время является более надежной по отношению к магистральной.
Дополнительный видео-инструктаж
Вдоволь налюбовавшись результатом своего труда, можно приступать к подключению механизма розетки. Укрепить его в подрозетнике можно либо посредством раздвижных лапок, либо простыми шурупами, для ввинчивания которых на стенках коробки имеются резьбовые отверстия. Неопытным домашним электрикам лучше воспользоваться шурупами, т.к. фиксация лапками не слишком надежна и может разочаровать азимутальным перекосом. Значит, прикрепим винтами, закроем сверху декоративной крышкой и будем с удовольствием пользоваться установленной собственными силами электрической точкой.
Классификация двойных розеток

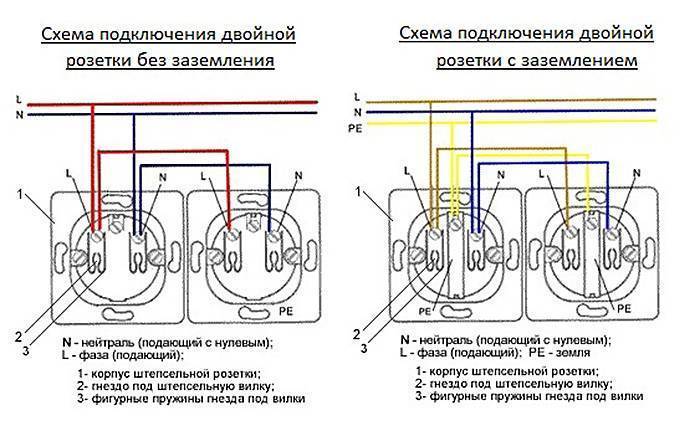

Существуют разные виды двойных розеток, прежде всего отличающиеся исполнением. Выбирать подходящую розетку следует исходя из конкретных потребностей и задач.
Двойные розетки принято классифицировать на:
С заземление и без
Изделия с заземлением помимо основных двух контактов (фаза и ноль) имеют дополнительный – для подключения провода заземления. Заземляющий контакт имеет две составляющие – внутреннюю и внешнюю. К внутренней подключается кабель заземления, к внешней – электроприбор через соответствующий контакт в вилке.
Открытые и закрытые
Закрытые розетки оснащены специальной шторкой, перекрывающей отверстия для подключения вилки. Такие модели не позволяют вставить в розетку ненадлежащий предмет (гвоздь, иголку и т. п.), и обычно используются в целях обеспечения безопасности детей.
Шторка сдвигается только при одновременном воздействии на оба отверстия, то есть при подключении вилки электроприбора. Также есть двойные розетки с крышкой, закрывающей отверстия.
В данном случае для подключения вилки необходимо приподнять крышку. Последняя защищает не только от поражения током, но также попадания воды, пыли и других загрязнений в розетку.
С защитой от попадания влаги или пыли
Для помещений с высоким уровнем влажности рекомендуется выбирать двойные розетки с классом защиты IP44, оснащенные крышкой.
Программируемые
Оснащаются таймером, позволяющим задавать время автоматического отключения и включения. Современные программируемые розетки могут оснащаться модулями дистанционного управления (через Wi-Fi или Bluetooth), позволяющими их включать, выключать и настраивать таймер со смартфона.
Подпружиненные
Оснащены внутренней пружиной и корпусной кнопкой, позволяют практически автоматически извлекать вилку без усилия. При нажатии на кнопку пружина выталкивает вилку из розетки.
Встраиваемые (внутренние) и накладные (внешние)
Внутренняя двойная розетка монтируется практически вровень со стеной. При этом сама конструкция и контакты розетки находятся в стене. Накладная розетка выступает над стеной и монтируется непосредственно на нее.
Порядок крепления подрозетника
Двойной подрозетник с подведенными к нему электрическими проводами прикрепляется к розетке посредством держателей, расположенных на боковых гранях. Эти приспособления не всегда входят в комплект устройства, и в таком случае их нужно приобретать отдельно. Существуют также модели без фиксирующих лапок, которые привинчиваются к розетке и стене с помощью шурупов.
Чтобы обеспечить высокую надежность крепления, лучше дополнительно воспользоваться цементным раствором или алебастром. Дело в том, что двойной подрозетник испытывает сильную нагрузку, и крепления устройства могут ослабевать и расшатываться в процессе его эксплуатации. Это приводит к вываливанию подрозетников с оголением проводов и возникновению опасных аварийных ситуаций.
Смешайте сухой алебастр с водой, чтобы получить густую однородную массу, напоминающую по консистенции сметану. Лучше всего разводить раствор небольшими порциями, работать с которыми будет более удобно. Поместите материал в то место, где подрозетник будет соприкасаться со стеной. Для обеспечения хорошего схватывания смеси с поверхностью предварительно смочите внутренние края ниши водой. Примерно через 20-30 минут после нанесения алебастра можно приступать к установке внутренней части устройства. Поместите «стакан» в подготовленную нишу, хорошо прижмите и выровняйте его положение, используя уровень и молоток.
Если между подрозетником и стеной образовались щели, заполните их остатками алебастра. Снимите ножом наплывы, пока гипс не обрел абсолютную прочность. Разместите в правильном положении розетку и, убедившись, что устройство находится в окончательном положении, закрепите его с использованием винтов. Если нужно скорректировать уровень, воспользуйтесь круглогубцами.
Остается только приложить сверху лицевую панель и зажать ее при помощи шурупов. Корпус будет закрывать неприглядную часть розетки и защищать ее от возможных повреждений. Как только розетка будет полностью установлена, включите автоматы на щитке и проверьте работу электрооборудования. Начать тестирование лучше с подключения небольших по мощности приборов, например, малогабаритной бытовой техники или настольной лампы. Это позволит системе набрать оптимальную мощность для работы в более серьезных условиях, а также избежать серьезных последствий при наличии ошибок в процессе установки розетки.
Способы подключения
Соединение розеток шлейфом
Существует две основные схемы подключения розеток в квартире. Радиальное, которое еще называют «звездочкой», предусматривает подвод отдельной линии к каждой розетке. Этот способ требует дополнительных финансовых вложений, так как понадобится много дорогостоящего кабеля. Трудности возникают, если в квартире уже выполнена отделка и приходится штробить стены. Достоинства метода — простота и надежность. Его рекомендуется использовать для подключения мощных электрических приборов.
Второй способ — параллельный или шлейфовый, когда к одной линии подсоединяют одновременно несколько точек. Такая схема повышает экономию, но снижает безопасность и надежность электропроводки. Используют ее, если нужно подсоединить питание к группе розеток. Отдельные участки можно формировать в зависимости от расположения приборов.
Можно ли соединять розетки шлейфом
Работы, связанные с электричеством, в том числе и монтаж/демонтаж розеток, безусловно, относятся к числу тех, что требуют профессионального подхода. На сегодняшний день подключение розеток производят одним из следующих способов: используя для каждого места отдельную линию электропроводки или подключив несколько точек к одному источнику (шлейфом).
Первый вариант требует больших финансовых затрат, кроме того, с ним возникает ряд дополнительных трудностей в случае, если монтаж осуществляется при уже выполненной отделке. Однако все это с лихвой компенсируется надежностью.
Если речь идет об обслуживании мощных электроприборов, то рекомендуется использовать только розетки с отдельной линией. При этом нужно помнить, что образованная подобным образом цепь рассчитана на определенную суммарную нагрузку и в случае несоблюдения условий эксплуатации в любой момент могут возникнуть проблемы.
Данная статья предназначается в помощь тем, кто решил, что именно подключение розеток шлейфом является оптимальным вариантом для его жилища.
Итак, подключение шлейфом это параллельное соединение всех элементов (в нашем случае розеток) к одной линии электропроводки. Кабель от силового щита идет к подрозетнику, где подсоединяется к первой розетке, к той добавляется вторая, ко второй третья и т.д.
Недостатком такой схемы является то, что если в месте контакта повредится одна из жил, то в определенной точке цепи перестанут работать, как минимум, все идущие далее элементы. Отсюда вывод: чем меньше розеток входит в систему, тем надежнее она будет.
Минусом скрытой проводки является необходимость лишний раз «раскурочивать» стены, когда возникнет потребность произвести какие-либо работы. Каждый из вариантов прокладки имеет свои плюсы и минусы, поэтому выбор здесь индивидуален.
Этапы подключения и установки блока розеток
Для осуществления монтажных работ при соединении розеток, естественно, потребуются инструменты. Их набор достаточно стандартен:
- — уровень;
- — кусачки;
- — отвертка;
- — нож с карандашом;
- — перфоратор.
Последний покупать не обязательно, его можно просто одолжить или взять в аренду. Все-таки инструмент не из дешевых и нет смысла лишний раз тратиться, если в том нет особой надобности. Со всем остальным инвентарем проблем возникнуть точно не должно.
https://www.youtube.com/watch?v=9JAV6GD_KlY
При креплении подрозетника на поверхность стены используются шурупы. Если он будет располагаться внутри, то потребуется проделать в поверхности полость. Мы будем рассматривать стандартную ситуацию, при которой к подрозетнику от щитка подводится только один кабель.
За то, поместятся ли все кабели в коробку, и без того занятую розеткой, особо переживать не стоит. Стандартный 42-х миллиметровый подрозетник спокойно вместит все, что нужно.
Особенности установки группы розеток шлейфом

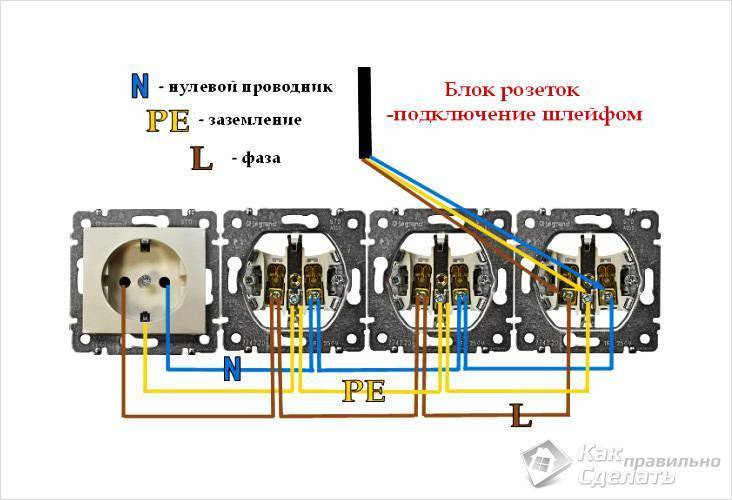

Общая схема подключения группы розеток шлейфом
Недостатком способа считается то, что при повреждении провода в одной розетке последующие также не будут работать. При уменьшении их количества надежность эксплуатации системы повышается.
Согласно ПУЭ, подключаться розетки должны без разрыва проводника РЕ. В противном случае они остаются без заземления. Группа должна быть подключена к автомату 16А кабелем 2,5мм, а мощность подключаемых потребителей не превышает 3 квт. Если нагрузка будет выше, к каждому прибору выводят отдельную линию.
Необходимо заранее сделать расчеты, чтобы знать, сколько розеток можно будет подключить последовательно. Нужно установить тип, мощность и количество электроприборов. Соотнести данные с размером помещения и планировкой. Если понадобится большое количество розеток, лучше проложить несколько линий.
Почему заземление шлейфом запрещено
Электробезопасность один из главных вопросов, который приходится рассматривать при создании и эксплуатации электрических сетей. Меры, направленные на снижение риска возгораний или поражения человека электрическим током увеличивают стоимость современных электросетей, усложняют проведение электромонтажных работ, однако это достойная плата за главное условие – электробезопасность. Согласно стандартам, применяемым ныне в строительстве, минимизация вероятности поражения электрическим током от случайного пробоя на корпус электроприбора обеспечивается защитным заземлением. Именно поэтому современные электрические розетки оснащены третьим контактом, позволяющим посредством нулевых защитных проводников подключать корпуса защищаемых приборов к контуру заземления. Использование трехжильных кабелей состоящих из фазных проводников, нулевых проводов и «земляной» жилы кабеля усложняет:
- проведение электромонтажных работ;
- процедуру подключения розеток;
но самое главное обеспечивает электробезопасность сети.
Опасность подключения розеток шлейфом
В настоящий момент не утихают споры в отношении того каким образом подключать электрические розетки:

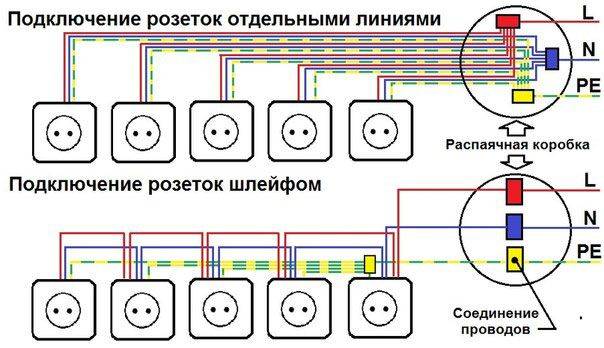

- звездой, когда к каждой из них от распределительного щита подводится отдельная линия;
- шлейфом, в этом случае на отдельную линию параллельно устанавливается группа розеток (при этом соединение каждого из контактов розетки, в том числе защитный ноль, получается последовательным с аналогичным контактом остальных розеток).
Решение спора подсказывают правила установки электрооборудования (ПУЭ) пунктом 1.7.144 запрещающие соединение защитных проводников шлейфом, тем не менее, стремление сэкономить на дорогостоящем кабеле и монтажных работах толкает многих электриков на их нарушение. Так в чем же опасность? Почему ПУЭ так бескомпромиссны в отношении подключения шлейфом?
Это вопрос безопасности. Когда контакты розеток подключены непосредственно к распределительному щиту обрыв защитного провода, обеспечивающего контакт корпуса прибора и общей шины PE, угрожает только этой розетке. При соединении группы розеток шлейфом, заземляющий проводник подводится к ближайшей в группе розетке, затем ко второй и так далее, а в качестве транзитного контакта используется зачастую винтовые клеммы розеток.
Надежность такого соединения доверия не внушает, со временем оно может ослабевать и контакт с подводящим PE проводником нарушаться. В случае, когда контакт с PE проводником нарушается на ближайшей к щиту розетке:
- исчезает защита всех розеток группы;
- при пробое на корпус одного из включенных приборов, напряжение прикосновения появляется на корпусах всех приборов включенных в розетки группы.
Это значительно увеличивает угрозу поражения электрическим током, поэтому подключение защитных нулевых проводников недопустимо.
Так можно подключать розетки шлейфом или нет, и если да, как это сделать? Решение все же имеется, правда его скорее следует называть параллельным. В рассматриваемом пункте ПУЭ речь идет о заземляющем проводнике, поэтому параллельно соединяют жилы кабеля идущего к щитку и ко всем розеткам (фазный и нулевой), при этом суммарный ток нагрузок шлейфа должен соответствовать сечению жил кабеля. Кроме того следует позаботиться о качестве их соединения. Для этого ни в коем случае не использовать контакты розетки, контакты проводов лучше опрессовать гильзами и изолировать термоусадочной трубкой. Все соединения можно делать в распределительных коробках, а лучше использовать подрозетники увеличенной глубины.

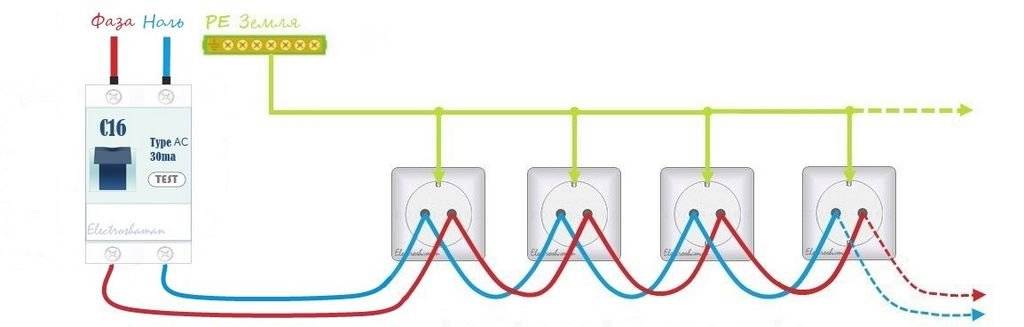

При подключении к PE проводнику следует делать отвод от последнего, ни в коем случае не нарушая целостности его токопроводящей жилы, с аналогичной опрессовкой и изоляцией. Это обеспечит надежное соединения розеток с шиной РЕ, но самое главное нисколько не противоречит ПУЭ.
