Cхема подключения пускателя

Контакторы и пускатели — в чем разница

Контактор производит аналогичные подключения, как и пускатель, только электропотребители имеют большую мощность, соответственно и размеры у контактора значительно больше, и контакты у контактора значительно мощней. Принцип схемы базируется на электромагнитной индукции используемой катушки с вспомогательными и рабочими контактами.

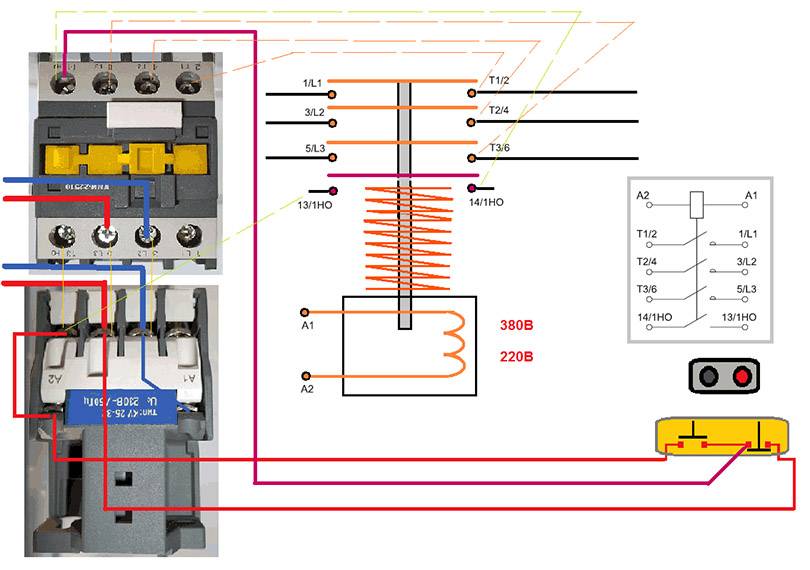

Чтобы понять, как подключить магнитный пускатель, изобразим комбинированную схему, с изображением деталей: В нашем случае используется однофазный источник питания V , разнесенные кнопки управления, защитное термореле, и собственно магнитный пускатель. Например для двигателя на 4кВт, можно ставить автомат на 10А.

Контакты коммутирующего прибора необходимо разделять на силовые и управляющие. Управляющая цепь коммутируется между двумя любыми фазами.

Устанавливать магнитный пускатель в помещении, где смонтированы устройства с током от А, категорически нельзя. Если перебросить фазы на соответствующих контактах, то легко добиться такого эффекта от любого моторного устройства.

Подключение магнитного пускателя через кнопочный пост В данную схему включены дополнительные кнопки включения и остановки. Общая конструкция схемы потерпит после таких манипуляций незначительные изменения.
Магнитный пускатель. Схема подключения с кнопочной станцией

Реверсивная схема коммутации магнитных пускателей

Схема подключения реверсивного магнитного пускателя применяется тогда, когда требуется обеспечение вращение электродвигателя в обоих направлениях. К примеру, реверсивный пускатель устанавливается на лифт, грузоподъемный кран, сверлильный станок и прочие приборы требующие прямой и обратный ход.

Реверсивный пускатель состоит из двух обыкновенных пускателей собранных по специальной схеме. Выглядит он так:

Схема подключения реверсивного магнитного пускателя отличается от других схем тем, что имеет два совершенно одинаковых пускателя, которые работают попеременно. При подключении первого пускателя двигатель вращается в одну сторону, при подключении второго пускателя, двигатель вращается в противоположную сторону. Если вы внимательно посмотрите на схему, то заметите, что при переменном подключении пускателей, две фазы меняются местами. Это и заставляет трехфазный двигатель вращаться в разные стороны.

К имеющемуся в предыдущих схемах пускателю добавлены второй пускатель «КМ2» и дополнительные цепи управления вторым пускателем. Цепи управления состоят из кнопки «SB3», магнитного пускателя «КМ2», а также изменённой силовой частью подачи питания к электродвигателю. Кнопки при подключении реверсивного магнитного пускателя имеют названия «Вправо» «Влево», но могут иметь и другие названия, такие, как «Вверх», «Вниз». Чтобы защитить силовые цепи от короткого замыкания, до катушек добавлены два нормально замкнутых контакта «КМ1.2» и «КМ2.2», что взяты от дополнительных контактов на магнитных пускателях КМ1 и КМ2. Они не дают возможности включиться обоим пускателям одновременно. На выше приведенной схеме цепи управления и силовые цепи одного пускателя имеют один цвет, а другого пускателя — другой цвет, что облегчает понимание, как работает схема. Когда включается автоматический выключатель «QF1», фазы «A», «B», «C» идут к верхним силовым контактам пускателей «КМ1» и «КМ2», после чего ожидают там включения. Фаза «А» питает управляющие цепи от защитного автомата, проходит через «SF1» — контакты тепловой защиты и кнопку «Стоп» «SB1», переходит на контакты кнопок «SB2» и «SB3» и остается в ожидании нажатия на одну из этих кнопок. После нажатия пусковой кнопки ток движется через вспомогательный пусковой контакт «КМ1.2» или «КМ2.2» на катушку пускателей «КМ1» или «КМ2». После этого один из реверсивных пускателей сработает. Двигатель начинает вращаться. Что бы запустить двигатель в обратную сторону, надо нажать кнопку стоп (пускатель разомкнет силовые контакты), двигатель обесточится, дождаться остановки двигателя и после этого нажать другую пусковую кнопку. На схеме показано, что подключен пускатель «КМ2». При этом его дополнительные контакты «КМ2.2» разомкнули цепь питания катушки «КМ1», что не даст случайного подключения пускателя «КМ1».

Магнитный пускатель наиболее часто используется для управления электродвигателями. Хотя есть у него и другие сферы применения: управление освещением, отоплением, коммутация мощных нагрузок. Их включение и отключение может выполняться как вручную, при помощи кнопок управления, так и с применением систем автоматики. О подключении кнопок управления к магнитному пускателю мы и поговорим.

Как работает

В большинстве случаев, вышеперечисленные задачи успешно решаются применением электромагнитных контакторов. Она предназначена для пуска нагрузки, в данном случае двигателя, от контактора катушка которого рассчитана на Вольт переменного напряжения.
Иногда прибор начинает гудеть и создавать повышенный уровень шума. При этой схеме большое значение имеет номинальное напряжение катушки. Изменений по фазе А не происходит.
Нажатие на кнопку включения замыкает цепь катушки. Для этого применяют схему с нейтральным проводником.
С увеличением этих показателей возрастает и степень износа контактов. Но так как подобный алгоритм работы подходит для многих устройств, то подключают через них самые разнообразные устройства — цепи освещения, различные устройства и приборы. Применять ее целесообразно в случае соединения обмоток двигателя треугольником.
Как подключить контактор на 3 фазы, с обмоткой пускателя V? Автоматическое включение контактора также возможно, для этих целей кнопку заменяют или дублируют параллельным включением концевиков или датчиков. В зависимости от конструкции он может быть рассчитан на разные напряжения как постоянного, так и переменного тока.

Поиск на сайте


Четвертый символ Х указывает на количество дополнительных контактов. Чтобы избежать этого, нельзя выбирать участки, подверженные вибрации, ударам, толчкам. Чтобы понять, как подключить магнитный пускатель, изобразим комбинированную схему, с изображением деталей: В нашем случае используется однофазный источник питания V , разнесенные кнопки управления, защитное термореле, и собственно магнитный пускатель.

Выводы и полезное видео по теме Подробности об устройстве и подключении контактора: Практическая помощь в подключении МП: По приведенным схемам можно подключить магнитный пускатель своими руками как к сети , так и В. Применять ее целесообразно в случае соединения обмоток двигателя треугольником. Применяется в случаях когда нужно осуществлять обычный пуск электродвигателя.

Третий символ Х означает особенности конфигурации контактора. Его форма делается либо П-, либо Ш-образной, в зависимости от конструкции этого коммутационного изделия.
Схемы управления магнитным пускателем

Советы и хитрости установки

  • Перед сборкой схемы надо освободить рабочий участок от тока и проконтролировать, чтобы напряжение отсутствовало тестером.
  • Установить обозначение напряжения сердечника, которое упоминается на нем, а не на пускателе. Оно может быть 220 или 380 вольт. Если оно 220 В, на катушку идет фаза и ноль. Напряжение с обозначением 380 – значит разные фазы. Это является важным аспектом, ведь при неверном подсоединении сердечник может сгореть или не будет запускать полностью нужные контакторы.
  • Кнопка на пускатель (красная)Нужно взять одну красную кнопку «Стоп» с замкнутыми контактами и одну черную либо зеленую кнопку с надписью «Пуск» с неизменно разомкнутыми контактами.
  • Учтите, что силовые контакторы заставляют работать или останавливают только фазы, а нули, которые приходят и отходят, проводники с заземлением всегда объединяются на клеммнике в обход пускателя. Для подсоединения сердечника в 220 Вольт на дополнение с клеммника берется 0 в конструкцию организации пускателя.

А ещё вам понадобится полезный прибор – пробник электрика, который легко можно сделать самому.

В статье подробно рассказано о нескольких способах обновления BIOS на материнской плате Asus.

Теперь вы точно подберете идеальный ноутбук для работы или учебы!

Данная статья описывает преимущества SSD накопителей для приложений и игр. Также здесь выполняется сравнение между достоинств данного накопителя с устаревшим аналогом.

В статье речь идет о том, как отремонтировать пластмассовый китайский электрочайник.

Электронный микроконтроллерно управляемый блок с энкодером, для формирования нужного сопротивления путём переключаемых реле резисторов.

Времена, когда коммутация трехфазных асинхронных электродвигателей осуществлялась посредством ручных рубильников, давно миновали. Им на смену пришли более совершенные устройства — магнитные пускатели.

Данное устройство позволяет дистанционно управлять рабочими процессами электрооборудования, обеспечивая высокий уровень электробезопасности.

В последнее время пускатели все чаще используют для удаленного управления мощными потребителями электроэнергии: компрессорными установками, насосами, системами кондиционирования, вентиляции и т.п. Одно из новых применений — внедрение в системы управления освещением, сигнализацией.

Конструктивно современные магнитные пускатели состоят из двух частей:

  1. Cтационарно закрепленной нижней части и блока контактов, который перемещается по полозьям.
  2. На верхней части устройства имеется 4 контакта — 2 нормально замкнутых и 2 нормально разомкнутых.

При включении напряжения на катушку магнитного пускателя якорь моментально притягивается к сердечнику, замыкая тем самым силовые контакты и вспомогательные, которые подают в систему управления сигнал о запуске или отключении устройства.

Посредством возвратной пружины при снятии напряжения с катушки все контакты размыкаются (возвращаются в первоначальное положение). Пускатели можно использовать как на постоянном, так и на переменном напряжении. Самое главное, чтобы оно не превышало рекомендованных производителем параметров.

Классический вариант подключения магнитного пускателя предполагает использование двух кнопок управления: кнопки «Пуск» и кнопки «Стоп», которые последовательно включают в цепь подачи фазы на разъем магнитной катушки. Они могут быть размещены как в отдельных корпусах, так и в общем корпусе (так называемый кнопочный пост или кнопочная станция).

Вот так выглядит схема самого простого подключения:

Как видно из схемы подключения кнопок магнитного пускателя, при замыкании (нажатии) кнопки «Пуск» цепь замыкается, в результате чего через катушку начинает протекать ток, втягивая сердечник и замыкая тем самым силовые и вспомогательные контакты.

Для остановки управляемого устройства или оборудования достаточно нажать кнопку «Стоп», которая разомкнет цепь. Обе кнопки имеют схожее устройство и отличаются лишь тем, что в исходном положении кнопка Пуск всегда находится в разомкнутом состоянии.

Подключить магнитный пускатель с кнопками управления Пуск и Стоп своими руками достаточно просто. Сейчас расскажем, как это сделать.

ВИДЕО ОБЗОР ” alt=””>

Виды магнитных пускателей

Сам магнитный пускатель имеет довольно простое устройство и принцип работы. Он состоит из двух видов контактов – подвижных и стационарных. Их замыкание вызывает запуск электродвигателя, а размыкание – отключение и остановку. Работа контактов осуществляется под действием магнитного поля.

Основным предназначением магнитных пускателей является дистанционное управление трехфазными асинхронными электродвигателями с короткозамкнутым ротором. Они работают при переменном токе, напряжением 380 и 660 вольт, с частотой 50 Гц. В число основных операций входят пуск, остановка и реверсирование. Дополнительно, магнитные пускатели в совокупности с тепловыми реле, защищают управляемые электродвигатели от возможных перегрузок с недопустимой продолжительностью. В некоторых конструкциях пускателей имеются ограничители перенапряжений, используемые в полупроводниковых системах управления.

В соответствии со схемой включения нагрузки могут быть реверсивными и нереверсивными. Классификация по размещению предполагает магнитные пускатели следующих типов:

  • Открытого исполнения. Устанавливаются в закрытых шкафах, на панелях, и прочих местах, куда не может попасть пыль, влага и посторонние предметы.
  • Защищенного исполнения. Монтируются внутри помещений с низким содержанием пыли в окружающей среде. Исключается попадание воды на оболочку устройства.
  • Пылебрызгонепроницаемого исполнения. Устанавливаются внутри помещений и снаружи под навесами, защищающими от дождя и солнечных лучей.

Дополнительная классификация пускателей осуществляется по следующим признакам:

  • Кнопочный пост на корпусе прибора. Нереверсивные пускатели оборудованы кнопками ПУСК и СТОП, а реверсивные устройства имеют кнопки ПУСК ВПЕРЕД, ПУСК НАЗАД и СТОП. На некоторых моделях в корпусе монтируется сигнальная лампа ВКЛЮЧЕНО.
  • Дополнительные блокировочные и сигнальные контакты. Используются в разных комбинациях, в качестве замыкающих или размыкающих. Они могут быть встроенными или оборудоваться как отдельная приставка. Некоторые дополнительные контакты могут использоваться в качестве составной части общей схемы пускателя. Например, в реверсивных устройствах с их помощью осуществляется электрическая блокировка.
  • Ток и напряжение втягивающей катушки.
  • Наличие в схеме теплового реле. Его основной характеристикой является номинальный ток несрабатывания на средних установках. Регулировка тока несрабатывания выполняется в допустимых пределах +15% от номинала.

Отдельные виды магнитных пускателей могут быть укомплектованы ограничителями перенапряжения и другими видами установочных изделий

Схемы подключения трехфазных электродвигателей

ВАЖНО! Перед подключением электродвигателя необходимо убедится в правильности схемы соединения обмоток электродвигателя в соответствии с его паспортными данными

Условные обозначения на схемах

Магнитный пускатель (далее — пускатель) — коммутационный аппарат предназначенный для пуска и остановки двигателя. Управление пускателем осуществляется через электрическую катушку, которая выступает в качестве электромагнита, при подаче на катушку напряжения она воздействует электромагнитным полем на подвижные контакты пускателя которые замыкаются и включают электрическую цепь, и наоборот, при снятии напряжения с катушки пускателя — электромагнитное поле пропадает и контакты пускателя под действием пружины возвращаются в исходное положение размыкая цепь.

У магнитного пускателя есть силовые контакты предназначенные для коммутации цепей под нагрузкой и блок-контакты которые используются в цепях управления.

Контакты делятся на нормально-разомкнутые — контакты которые в своем нормальном положении, т.е. до подачи напряжения на катушку магнитного пускателя или до механического воздействия на них, находятся в разомкнутом состоянии и нормально-замкнутые — которые в своем нормальном положении находятся в замкнутом состоянии.

В новых магнитных пускателях имеется три силовых контакта и один нормально-разомкнутый блок-контакт. При необходимости наличия большего количества блок-контактов (например при сборке реверсивной схемы пуска электродвигателя), на магнитный пускатель сверху дополнительно устанавливается приставка с дополнительными блок-контактами (блок контактов) которая, как правило, имеет четыре дополнительных блок-контакта (к примеру два нармально-замкнутых и два нормально-разомкнутых).

Кнопки для управления электродвигателем входят в состав кнопочных постов, кнопочные посты могут быть однокнопочные, двухкнопочные, трехкнопочные и т.д.

Каждая кнопка кнопочного поста имеет по два контакта — один из них нормально-разомкнутый, а второй нормально-замкнутый, т.е. каждая из кнопок может использоваться как в качестве кнопки «Пуск» так и в качестве кнопки «Стоп».

Схема прямого включения электродвигателя

Данная схема является самой простой схемой подключения электродвигателя, в ней отсутствует цепь управления, а включение и отключение электродвигателя осуществляется автоматическим выключателем.

Главными достоинствами данной схемы является дешевизна и простота сборки, к недостаткам же данной схемы можно отнести то, что автоматические выключатели не предназначены для частого коммутирования цепей это, в сочетании с пусковыми токами, приводит к значительному сокращению срока службы автомата, кроме того в данной схеме отсутствует возможность устройства дополнительной защиты электродвигателя.

Схема подключения электродвигателя через магнитный пускатель

Эту схему так же часто называют схемой простого пуска электродвигателя, в ней, в отличии от предыдущей, кроме силовой цепи появляется так же цепь управления.

При нажатии кнопки SB-2 (кнопка «ПУСК») подается напряжение на катушку магнитного пускателя KM-1, при этом пускатель замыкает свои силовые контакты KM-1 запуская электродвигатель, а так же замыкает свой блок-контакт KM-1.1, при отпускании кнопки SB-2 ее контакт снова размыкается, однако катушка магнитного пускателя при этом не обесточивается, т.к. ее питание теперь будет осуществляться через блок-контак KM-1.1 (т.е. блок-контак KM-1.1 шунтирует кнопку SB-2). Нажатие на кнопку SB-1 (кнопка «СТОП») приводит к разрыву цепи управления, обесточиванию катушки магнитного пускателя, что приводит к размыканию контактов магнитного пускателя и как следствие, к остановке электродвигателя.

Критерии выбора

Во время выбора пускателя следует руководствоваться его базовыми техническими характеристиками, а также некоторыми конструктивными особенностями, которые и рассмотрим ниже.

Напряжение (номинальное) в коммутируемой цепи

Подавляющее большинство магнитных пусковых устройств используется для запуска асинхронных электродвигателей, имеющих коротко замкнутый ротор и рассчитанных на внутризаводское напряжение 220 В/380 В. В случае, если используются электромоторы под вольтаж 380 В/660 В (что бывает значительно реже), то и пускатель надо выбирать соответствующий им по напряжению.

Номинальная величина тока основных контактов

Соотношение величин тока коммутационного устройства и тока подключаемой нагрузки – один из важнейших параметров при выборе пускателя. Для ПУ, производство которых ведется в соответствии с ГОСТами, применяется условное деление на классы.

Для того, чтобы произвести выбор устройства по этому параметру, можно воспользоваться следующей таблицей:

Износостойкость коммутационная

Ее величина равна гарантированному количеству срабатываний, заявленному фирмой-изготовителем. Все пусковые устройства в данном случае делятся на 3 класса износостойкости: А, Б, В. Первый из них – самый высокий. Он гарантирует, что пускатель выдержит не менее 1,5 млн циклов. Классу Б соответствует величина от 630.000 до 1,5 млн циклов. Класс В – самый низкий. Приборы, отнесенные к нему, выдерживают от 100.000 до 500.000 рабочих циклов.

Износостойкость механическая

Это не менее важная характеристика, которая показывает количество возможно допустимых включений/выключений аппарата без выхода из строя (при этом, все манипуляции в данном случае выполняются без нагрузки, а чисто механически). Величина этого параметра, в отличие от срабатывания под напряжением, значительно больше. В зависимости от типа ПУ она может составлять от 3 млн циклов до 20 млн циклов.

Количество полюсов

Для питания трехфазных электромоторов в большинстве случаев используются трехполюсные магнитные пускатели. Но, иногда возникают ситуации (например, когда источником нагрузки являются электронагревательные системы либо сети освещения), когда лучшим вариантом будет выбор многополюсного пускателя (среди таких устройств зарубежного производства встречаются аппараты с восемью и более полюсами).

Напряжение катушки (номинальное)

Большая часть пускателей, используемых при управлении электрооборудованием, имеют установленные в них катушки, рассчитанные на тоже напряжение, что и питающая сеть. При этом, иногда может возникнуть потребность в пускателе, имеющим катушку с напряжением, отличным от сетевого (к примеру, при обустройстве автоматических цепей). Производимые в настоящее время ПУ позволяют выбрать катушку под любое стандартное напряжение (9, 12,24,36…380 вольт, а некоторые и под более высокое).

Количество вспомогательных контактов и их параметры

Кроме главных контактов, служащих для коммутации основных электрических цепей, большинство магнитных пускателей также имеет и дополнительные (вспомогательные), срабатывание которых происходит одновременно со срабатыванием главных. Основное их предназначение – подключение сигнальных устройств, цепей блокировки, управления и других. Все эти дополнительные контакты делятся на два типа – нормально замкнутые и нормально разомкнутые. Первые замкнуты при выключенной главной катушке, и наоборот, а вторые синхронны с ней.

Возможность реверса

Для управления реверсивными электромоторами следует выбирать реверсивные ПУ, внутри которых находятся два отдельных пускателя, подсоединенных друг к другу.

Защита

В базовом исполнении магнитные пускатели, как правило, не имеют систем защиты электрооборудования. При необходимости этот блок можно приобрести дополнительно

Кроме этого, как и для всего электрооборудования, при выборе ПУ следует обратить внимание на величину его климатического параметра (IP) – чем хуже условия среды, в которых он будет работать, тем величина этого параметра должна быть выше

Пускатель в корпусе

Катушка на 220 вольт: схемы подключения

Для управления работой магнитного пускателя используется всего две кнопки – кнопка «Пуск» и кнопка «Стоп». Их исполнение может быть различным: в едином корпусе или в отдельных корпусах.

Кнопки могут быть в одном корпусе или в разных

У кнопок, выпускаемых в отдельных корпусах, имеется всего по 2 контакта, а у кнопок, выпускаемых в одном корпусе – по 2 пары контактов. Кроме контактов, может присутствовать клемма для подключения заземления, хотя современные кнопки выпускаются в защищенных корпусах, которые не проводят электрического тока. Выпускаются также кнопочные посты в металлическом корпусе для промышленных нужд, которые отличаются высокой ударопрочностью. Как правило, они заземляются.

Подключение к сети 220 V

Подключение магнитного пускателя к сети 220 V наиболее простое, поэтому имеет смысл начать ознакомление именно с этих схем, которых может быть несколько.

Напряжение 220 V подается непосредственно на катушку магнитного пускателя, которые обозначены, как А1 и А2 и, которые располагаются в верхней части корпуса, что видно из фото.

Подключение контактора с катушкой на 220 В

Когда к этим контактам подключается обычная вилка на 220 V с проводом, устройство начнет работать после того, как вилка будет включена в розетку 220 V.

С помощью силовых контактов допустимо включать/отключать электрическую цепь на любое напряжение, лишь бы оно не превышало допустимые параметры, которые указываются в паспорте изделия. Например, на контакты можно подать напряжение аккумулятора (12 V), с помощью которого будет управляться нагрузка с рабочим напряжением 12 V.

Следует отметить, что неважно, на какие контакты подается управляющее однофазное напряжение, в виде «нуля» и «фазы». В данном случае, провода с контактов А1 и А2 можно поменять местами, что никак не повлияет на работу всего устройства. Вполне естественно, что подобная схема включения используется крайне редко, поскольку требует прямой подачи напряжения на катушку магнитного пускателя

При этом существует масса вариантов включения, с применением реле времени или сумеречного датчика, подключив к силовым контактам например, уличное освещение. Главное, чтобы «фаза» и «ноль» находились рядом

Вполне естественно, что подобная схема включения используется крайне редко, поскольку требует прямой подачи напряжения на катушку магнитного пускателя. При этом существует масса вариантов включения, с применением реле времени или сумеречного датчика, подключив к силовым контактам например, уличное освещение. Главное, чтобы «фаза» и «ноль» находились рядом.

Использование кнопок «Пуск» и «Стоп»

В основном, магнитные пускатели участвуют в процессе работы электродвигателей. Без наличия кнопок «Пуск» и «Стоп» такая работа связана с рядом трудностей. В первую очередь это связано с особенностями работы электродвигателей, которые зачастую находятся на значительном удалении. Кнопки включаются в цепь катушки последовательно, как на рисунке ниже.

Схема включения магнитного пускателя с кнопками

Подобный способ характеризуется тем, что магнитный пускатель окажется в рабочем состоянии до тех пор, пока будет нажата кнопка «Пуск», что очень неудобно. В связи с этим, в схему включаются дополнительные (БК) контакты магнитного пускателя, которые дублируют работу кнопки «Пуск». При включении магнитного пускателя они замыкаются, поэтому после отпускания кнопки «Пуск» цепь сохраняет свою работоспособность. Они обозначены на схеме, как NO (13) и NO (14).

Схема подключения магнитного пускателя с катушкой на 220 В и цепью самоподхвата

Отключить работающее оборудование можно только с помощью кнопки «Стоп», которая разрывает электрическую цепь питания магнитного пускателя и всей схемы. Если в схеме предусмотрена другая защита, например, тепловая, то в случае ее срабатывания схема также окажется не работоспособной.

Питание для двигателя берется с контактов Т, а подается питания на контакты магнитного пускателя, под обозначением L.

В этом видео подробно рассказывается и показывается, в какой последовательности подключаются все провода. В данном примере использована кнопка (кнопочный пост), выполненная в одном корпусе. В качестве нагрузки можно подключить измерительный прибор, обычную лампу накаливания, бытовой прибор и т.д., работающие от сети 220 V.

Как подключить магнитный пускатель. Схема подключения.

Watch this video on YouTube

Устройство и принцип работы

Тепловое реле обезопасит электрический двигатель от неисправностей и аварийных ситуаций, которые могут возникнуть при пропадании одной из фаз Подключают реле к выводу с магнитным пускателем.

Данную схему допустимо применять для коммутации в работе с асинхронными двигателями. Реализация этого алгоритма производится с помощью замыкания в МП вспомогательных контактов.

Перед подключением электродвигателя необходимо убедится в правильности схемы соединения обмоток электродвигателя в соответствии с его паспортными данными. Существуют также катушки на 12, 24, 36, 42, вольт, поэтому, прежде чем подать напряжение на катушку, вы должны точно знать ее номинальное рабочее напряжение.

Электрические соединения нужно сверить со схемой. Принцип работы В нормальном отключенном состоянии размыкание контактам магнитопровода обеспечивает установленная внутри пружина, приподнимающая верхнюю часть устройства.

Чаще всего она зеленого цвета, хотя может быть и черного. Видео по теме. Есть возможность установить единый кнопочный пост для управления большим количеством магнитных пускателей при расположении электроустановок в разных местах и на большом удалении. В первом случае он будет работать плавно, но не сможет развить полную мощность.

Источником его является нажатая пусковая кнопка, открывающая путь для подачи напряжения к управляющей катушке. Схема МП для реверса организовывается на паре одинаковых устройств.

При этом фаза А через КМ2. Схема подключения выносного пускателя позволяет разместить устройства безопасности. Контактор производит аналогичные подключения, как и пускатель, только электропотребители имеют большую мощность, соответственно и размеры у контактора значительно больше, и контакты у контактора значительно мощней. Прежде всего выбираем сколько «полюсов», в трехфазной схеме питания естественно нужен будет трехполюсный автомат, а в сети вольт как правило, двохполюсный автомат, хотя будет достаточно и однополюсного. Выпрямляясь, пружина делает толчок, и верхняя часть магнитопровода оказывается вверху.

Применять ее целесообразно в случае соединения обмоток двигателя треугольником. Советы и хитрости установки Перед сборкой схемы надо освободить рабочий участок от тока и проконтролировать, чтобы напряжение отсутствовало тестером. Если устройство рассчитано на работу в сети с напряжением В, то именно на указанные контакты будет подаваться это напряжение. МП включает в свою конструкцию основание 1 , контакты неподвижные 2 , пружину 3 , сердечник 4 , дроссель 5 , якорь 6 , пружину 7 , контактный мостик 8 , пружину 9 , дугогасительную камеру 10 , нагревательный элемент 11 По сути, это реле, но отключающее гораздо больший ток.
Простая схема электромагнитного пускателя – что из себя представляет, как работает, из чего состоит.
