Как сделать кипятильник своими руками

Плюсы и минусы

К преимуществам кружек-кипятильников можно отнести:

• компактность, что особенно удобно в поездках;
• мобильность;
• достаточная скорость кипячения за счет плотной крышки;
• питание от разных источников электроэнергии.

Свойственны таким чашкам и недостатки:

• пожароопасность — включенный прибор нельзя оставлять без присмотра;
• ограниченная мощность, особенно у автомобильных и USB-версий;
• отсутствие автоотключения у большинства моделей;
• хрупкость корпуса — у чашек, которые питаются от розетки, он изготовлен из пластика.

Еще один общий минус таких бытовых приборов — ограниченный срок службы, обусловленный максимальным упрощением конструкции и использованием недорогих материалов.

Постоянный уход за кружкой позволяет значительно продлить срок ее эксплуатации. Для этого достаточно следовать следующим рекомендациям:

1. Регулярно отмывать внутреннюю поверхность от образующегося минерального налета, для этого используют слабый раствор лимонной кислоты.
2. После обработки лимонной кислотой кружку-кипятильник нужно тщательно промыть водой.
3. Не включать устройство с небольшим количеством воды, который еле покрывает нагревательный элемент.
4. Не оставлять включенную кружку без присмотра.

По правилам безопасности категорически нельзя пользоваться кружками с трещинами в корпусе или с поврежденными шнурами питания.

Технология изготовления

• Кабель питания с вилкой (желательно сечением не менее 0.75).
• Два безопасных лезвия. Острота кромки не имеет значения, обычно использовались как раз тупые, использованные. Будет лучше, если оба электрода будут одинаковыми (для равномерного износа). В случае с лезвиями — одна фирма, желательно из одной упаковки.
• Диэлектрик для установки между лезвиями. Обычно использовались спички. Просто опускать электроды в свободно подвешенном состоянии нельзя. Они могут соприкоснуться (двигаясь при кипении), и произойдет короткое замыкание.
• Нитка для фиксации элементов конструкции. Как показала практика — это самый безопасный способ крепления. Клей использовать нельзя, остальной крепеж просто не подходит.

Для того чтобы сделать такую конструкцию, вам потребуется наличие следующих элементов:

Процедура изготовления простая, можно разбить на несколько шагов:

Берете провод сечением не менее 0,75 мм 2 .
Зачищаете концы жил провода и надежно прикручиваете их к лезвиям.
Обратите внимание на то, что лезвия не должны соприкасаться. Для этого устанавливаете между ними спички — они выполнят функцию распорок и защитят от короткого замыкания.
При помощи ниток привяжите лезвия, чтобы они не могли свободно перемещаться.

Мнение эксперта
Стребиж Виктор Павлович, эксперт по освещению и электрике
Любые вопросы задавайте мне, я помогу!

Кроме этого, применение электролитического способа нагрева воды негативно отражается на ее вкусовых качествах, поэтому данный вариант нагрева наиболее подходит для технических жидкостей. Если же вам что-то непонятно, пишите мне!

Делаем кипятильник из гвоздей

По сути, это аналог рассмотренной выше конструкции из лезвий. Вот только кипятильник получается немного сложнее. Для работы вам понадобится:

1. Гвозди 80 мм – 6 шт.
2. Медный двужильный провод и вилка.
3. Электрическая дрель и сверло 3 мм.
4. Деревянная доска 10х10 см, толщина 2,5 см.

Для того чтобы сделать такую конструкцию, нужно придерживаться последовательности:

1. На расстоянии 3-5 мм сделайте 6 отверстий в пластине из дерева при помощи сверла.
2. Установите гвозди в отверстия.
3. Делите гвозди на две группы по 3 штуки и к ним подключаете жилы проводов.
4. Устанавливаете над емкостью с водой пластину, и включаете вилку в розетку.

Внимательно следите за тем, чтобы провода прижимались к гвоздям плотно. Для этого в каждое отверстие рекомендуется завести примерно на треть толщины жилы. Только после устанавливать гвозди. Перед первым запуском рекомендуется проверить сопротивление между контактами на вилке – оно должно быть нулевым.

Использование устройства:

1. Наполняете неметаллическую кружку водой (как мы упоминали ранее, дистиллированная не подойдет).
2. Устанавливаете поверх кружки пластину, электроды должны быть направлены вниз.
3. Включаете в розетку 220 В устройство.
4. Как только вода закипит, необходимо отключить устройство из сети.

Как вы понимаете, качество воды в этом случае будет не очень хорошим, вряд ли вы захотите ее пить. Но для технических нужд она подойдет. Теперь вы знаете, как быстро сделать кипятильник своими руками

Соблюдайте осторожность при работе с электрическим током, и следите, чтобы хоть где-то были участки с оголенными проводами. И также не допускайте, чтобы пользовались такими приборами дети

Кипятильник является незаменимым повседневным предметом обихода. Но если в современном быту для кипячения воды мы чаще используем другие приборы, для людей, у которых нет под рукой электрочайника, агрегат из двух бритвенных лезвий станет просто незаменимым.

Многие познакомились с таким видом техники, когда служили в рядах советской армии или в любых других условиях, где требовалось закипятить воду, но подходящего прибора для этих целей не было.

Для создания кипятильника необходимы следующие предметы:

1. 2 лезвия.
2. Спички.
3. Двухжильный провод.

Для того чтобы сделать подобный кипятильный агрегат, необходимо примотать к двум нагревательным элементам (в данном случае лезвиям) провода.
Они не должны прикасаться друг к другу, поэтому между ними необходимо установить распорки из спичек
. Далее готовый прибор остается только опустить в воду и довести ее до того момента, пока она не начнет кипеть.

Какой чайник выбрать для умного дома

Проще всего интегрировать в экосистему умного дома чайники от Redmond. Мы уже пользовались таким, остались довольны и даже нашли возможность включать устройство удаленно, а не только из соседней комнаты по Bluetooth.

Такой чайник, как и другие из линейки SkyKettle, можно запросто встроить в уже имеющуюся экосистему. Вот, что для этого нужно:

️ умный чайник Redmond SkyKettle ️ хаб HomeBridge на базе Raspberry Pi или компьютера (с модулем Bluetooth) для подключения чайника к HomeKit и Siri ️ Яндекс.Станция или другая колонка с голосовым ассистентом Алиса для подключения к умному дому от Яндекс

В первом случае мы пробросим устройство в HomeKit для работы из программы Дом на iOS, а во втором – подключим к экосистеме Яндекс.

Кипятильник из лезвий

Изготовить кипятильник из бритвенных лезвий совсем нетрудно. Для выполнения работы необходимо приготовить следующие составляющие:

• 2 лезвия типа «Спутник».
• 2 спички.
• Двужильный провод с вилкой.
• Нитки.

Схема электрического кипятильника из лезвий

Процесс сборки самодельного кипятильника выглядит следующим образом:

• К каждому лезвию привязывают медную жилу электрического провода.
• Между лезвиями укладываются 2 спички, которые будут служить распорками для предохранения от короткого замыкания.
• Лезвия нитками приматываются к спичкам таким образом, чтобы исключить свободное перемещение металлических деталей.

Самодельное водогрейной устройство в сборе

Самодельный кипятильник из лезвий полностью готов к применению!

Испытание самодельного устройства

Теперь осталось только подобрать резервуар, в котором можно будет закипятись воду. Емкость, которая будет использоваться с кипятильником такой конструкции, не должна быть изготовлена из токопроводящего материала

Также следует проявлять предельную осторожность во время включения и отключения устройства. Перед тем как включить самодельный электрический прибор в сеть 220 В, необходимо вначале опустить устройство в воду

Во время нагрева воды категорически запрещается касаться электрического устройства или емкости с водой.

Кроме необходимых мер безопасности необходимо также помнить о том, что нагрев воды таким образом возможен только при наличии в ней токопроводящих солей металлов. Дистиллированная вода кипятильником из лезвий не будет нагреваться, по причине отсутствия токопроводящей среды между двумя металлическими плоскостями.

Кроме этого, применение электролитического способа нагрева воды негативно отражается на ее вкусовых качествах, поэтому данный вариант нагрева наиболее подходит для технических жидкостей.

Правила использования

Прежде всего нужно знать, что металлическая посуда проводит ток, и погружение самодельного кипятильника в кружку из нержавейки или алюминия может привести к удару током.

Поэтому такой нагреватель можно использовать только в керамической, стеклянной или пластмассовой посуде.

Используя устройство из бритвенных лезвий, нужно придерживаться следующих правил:

• Сначала устройство погружается в воду, и только потом его включают в розетку.
• В процессе нагрева жидкости ни в коем случае нельзя прикасаться руками ни к устройству, ни к емкости, в которой оно находится.
• Нагрев воды таким кипятильником возможет лишь при условии содержания в ее составе солей металлов, которые обладают токопроводящими свойствами. Так, полностью очищенная от всех примесей дистиллированная вода не сможет обеспечить кипятильнику токопроводящую среду, поэтому нагреваться она не будет.

После первого испытания самоделки попробуйте воду. Если электролитический способ кипячения негативно повлияет на ее вкусовые качества, то использовать такое устройство можно будет только с целью нагрева воды для технических нужд.

Делать такой кипятильник целесообразно лишь в тех случаях, когда невозможно нагреть воду другими способами. Такое устройство ненадежно, недолговечно и может быть опасно, поэтому, если есть такая возможность, лучше купить кипятильник в магазине. Стоит он недорого, но гораздо безопаснее самодельного.

Ремонт кипятильника своими руками: правила

В большинстве случаев, кипятильник можно легко починить самому. Для этого необходим некоторый инструмент и четкое следование инструкции.

Инструмент для работы:

• Пассатижи;
• Наждачная бумага;
• Изолента.

Стоит отметить, что правильно и качественно выполненная работа, позволит прослужить устройству немало времени.

К неисправностям кипятильников, относят выход из строя нагревателя, повреждение кабеля и неисправность штепсельной вилки.

При выходе из строя нагревателя, он подлежит полной замене. Но если неисправностью является недостаточный контакт провода с клеммами ТЭНа, то необходимо сделать следующее. Пассатижами, откусывается пластик, который скрывает контакты устройства.

Далее, отгоревший провод отсоединяется, и подключается заново. В качестве изоляции, можно использовать пистолет с жидким пластиком.

При неисправности самого кабеля, он разделяется в месте обрыва и соединяется при помощи клеммников. Скрутки для данных устройств лучше не использовать.

При нарушении контакта в вилке, необходимо разобрать устройство и осуществить качественное подключение.

2 идеи сборки самодельного кипятильника

• Используем ТЭН от чайника
• Классическая самоделка из лезвий

Используем ТЭН от чайника

Наиболее безопасный вариант – использовать ТЭН от электрочайника. Если у вас завалялся электрический чайник, который протекает (либо не работает кнопка) и при этом вы не хотите заниматься ремонтом, рекомендуем извлечь из конструкции ТЭН и на его основании сделать простой кипятильник.

Помимо ТЭНа вам понадобиться двухжильный провод с вилкой, который также можете взять от чайника либо любого другого бытового прибора, находящегося дома. Для крепления провода к ТЭНу можете использовать паяльник либо что еще лучше – клеммные колодки, как показано на фото ниже. Во втором случае сделать электрический кипятильник можно будет даже за 5 минут, ведь нужно всего лишь затянуть провода в колодках.

Перед использованием самодельного прибора рекомендуем проверить его – прозвонить мультиметром. Делать это нужно не под напряжением. Сначала прозвоните сам нагревательный элемент, потом подсоедините к нему провода и заново замерьте сопротивление.

Если все в порядке, можете попробовать воспользоваться самодельным кипятильником из ТЭНа чайника. Внешний вид устройства должен быть примерно таким:

Классическая самоделка из лезвий

Сразу же обращаем ваше внимание на то, что электрокипятильник из лезвий очень опасен

Пользоваться им нужно с предельной осторожностью. Категорически запрещается нагревать таким прибором воду в металлической посуде или же соленые жидкости

В противном случае может произойти поражение электрическим током, т.к. провода в воде оголенные. Еще один момент – использовать данную самоделку рекомендуется только для нагрева воды для купания, для заварки чая лучше сделать кипятильник по предыдущей инструкции

Категорически запрещается нагревать таким прибором воду в металлической посуде или же соленые жидкости. В противном случае может произойти поражение электрическим током, т.к. провода в воде оголенные. Еще один момент – использовать данную самоделку рекомендуется только для нагрева воды для купания, для заварки чая лучше сделать кипятильник по предыдущей инструкции.

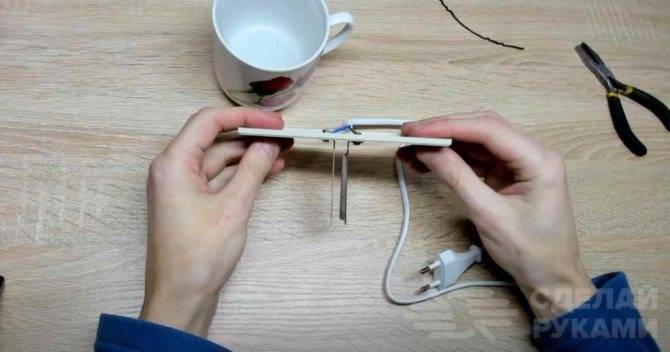

Итак, пошагово с фото примерами рассмотрим процесс сборки прибора. Первым делом подготавливаем двухжильный кабель с вилкой. Если готового нет под рукой, используйте провод ПВС, прикрутив с одной из сторон разборную электрическую вилку.

После этого зачищаем жилы с обратной стороны и прикручиваем их к лезвиям, как показано на фото ниже:

Далее свяжите по четыре спички нитками и разместите эти спички между лезвиями, чтобы предотвратить контакт.

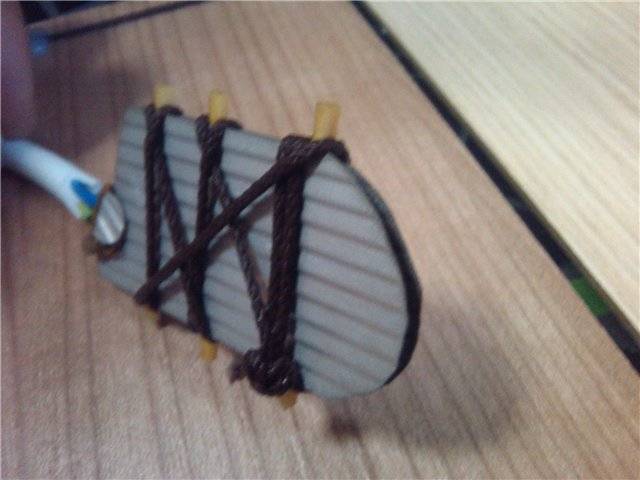

Всю конструкцию связываем нитками, убеждаемся в правильности подключения, после чего можно осуществлять проверку.

Как правило, вода в стеклянной банке нагревается за несколько минут.

Наглядно увидеть технологию изготовления вы можете на видео ниже:

Кстати, по аналогичной схеме можно сделать кипятильник своими руками из болтов, лезвий канцелярского ножа, ложек, гвоздей, либо даже металлических пластин. Принцип работы и схема подключения проводов будут аналогичными. Главное – обеспечьте отсутствие контакта между двумя лезвиями (или что у вас будет), иначе произойдет короткое замыкание.

Вот и все, что хотелось рассказать вам о том, как сделать кипятильник своими руками в домашних условиях. Все же настоятельно рекомендуем использовать только заводские изделия, а еще лучше – электрический чайник, который будет на порядок безопаснее. Данные пошаговые инструкции мы предоставили в ознакомительных целях, чтобы электрики-самоучки могли открывать для себя что-то новое.

Кипятильник из лезвий для бритвы

Этот вариант уже стал классикой для людей, живших в период отечественного дефицита. За долгие годы появилась масса вариаций таких нагревательных приборов и приличный опыт в их реализации, поэтому рассмотрим такую модель более детально. Лезвия являются не единственным вариантом для электродов кипятильника, но их применяют наиболее часто и это обуславливается несколькими немаловажными причинами:

• Высокое качество стали – при электролизе, в толще воды протекает электрический ток, формируемый электронами металла, выделяемым из электродов. Из-за сопротивления жидкости далеко не все частицы переходят от одного электрода к другому, а выпадают в осадок в виде металла, значительно изменяя вкус воды. Бритвенные лезвия изготавливаются довольно качественно, поэтому процент осадка от такого кипятильника будет минимальным.
• Оптимальное соотношение геометрических и физических параметров – несмотря на то, что лезвия никто не изобретал в качестве электрода под кипятильник, они обеспечивают относительно высокую скорость нагрева жидкости.
• Массовое распространение – можно встретить практически в каждом доме, гараже или мастерской, из-за чего постоянно находятся под рукой.

Материалы для кипятильника из лезвий

Перед изготовлением вам необходимо обзавестись такими элементами:

Сами лезвия – для качественной работы кипятильника не имеет значения фирма и состояния режущих поверхностей, можно брать даже затупленные полотна

Важно чтобы они были одинаковой конструкции, лучше, если вы возьмете их из одной упаковки. Диэлектрик для изоляции одного лезвия в кипятильнике от другого – можно применить любые, имеющиеся у вас предметы (пластиковые крышки, пробки). Если ничего не приходит на ум, лучше всего для изоляции нагревательных элементов друг от друга использовать обычные спички

Материал для фиксации электродов в кипятильнике – чаще всего используются нитки

Если ничего не приходит на ум, лучше всего для изоляции нагревательных элементов друг от друга использовать обычные спички. Материал для фиксации электродов в кипятильнике – чаще всего используются нитки

Однозначно не стоит скреплять клеем, и уж тем более, не стоит прибегать к проволоке и другим металлическим изделиям – они сразу закоротят лезвия. Шнур питания с вилкой – подойдет любой вариант с многожильными медными проводами, которые удобно будет прикручивать вокруг лезвия.

Это минимальный набор, при желании вы можете усложнить конструкцию, используя крокодилы для подключения проводов к лезвиям или установив пластиковый брусок в качестве основы.

Порядок изготовления

Чтобы получить кипятильник из лезвий желательно иметь под рукой такие инструменты: пассатижи, нож или бокорезы, изоленту. Процесс изготовления заключается в следующем:

• зачистите провода на питающем шнуре с электрической вилкой, вам понадобиться около 2 – 3см оголенной жилы; Рис. 1. Зачистите провода
• прикрутите каждый из концов провода к лезвию, заметьте, не пытайтесь их паять – это бесполезно, вам нужно плотно прикрутить провод, если не получается вручную, возьмите пассатижи; Рис. 2: Прикрутите провода к лезвию
• зафиксируйте лезвия на расстоянии друг от друга при помощи диэлектрика, в данном случае используются спички; Рис. 3: положите спички между лезвиями
• обмотайте полученный кипятильник нитками, чтобы он не распался в процессе эксплуатации, если он держится и так, можете обойтись и без ниток. Рис. 4: скрепите лезвия ниткой

Самодельный водонагреватель готов, следует отметить, что расстояние между лезвиями определяет и параметр потребляемой из сети мощности, и скорость нагрева. Поэтому наиболее быстрый нагрев вы получите при расстоянии в 2 -3мм (на толщину спички), при расстоянии в 2 – 3 см время нагрева пропорционально увеличится.

Рис. 5: перпендикулярное размещение лезвий на спичках

Но количество электроэнергии, расходуемое для закипания воды, допустим, в пол-литровой банке, будет одинаковым для обоих случаев.

Не забывайте, что все самодельные кипятильники, пропускающие электрический ток через нагреваемую жидкость, нельзя погружать в металлические емкости, они будут находиться под потенциалом и могут ударить током. Подойдет только посуда из диэлектрического материала – стекло, полимер и прочие.

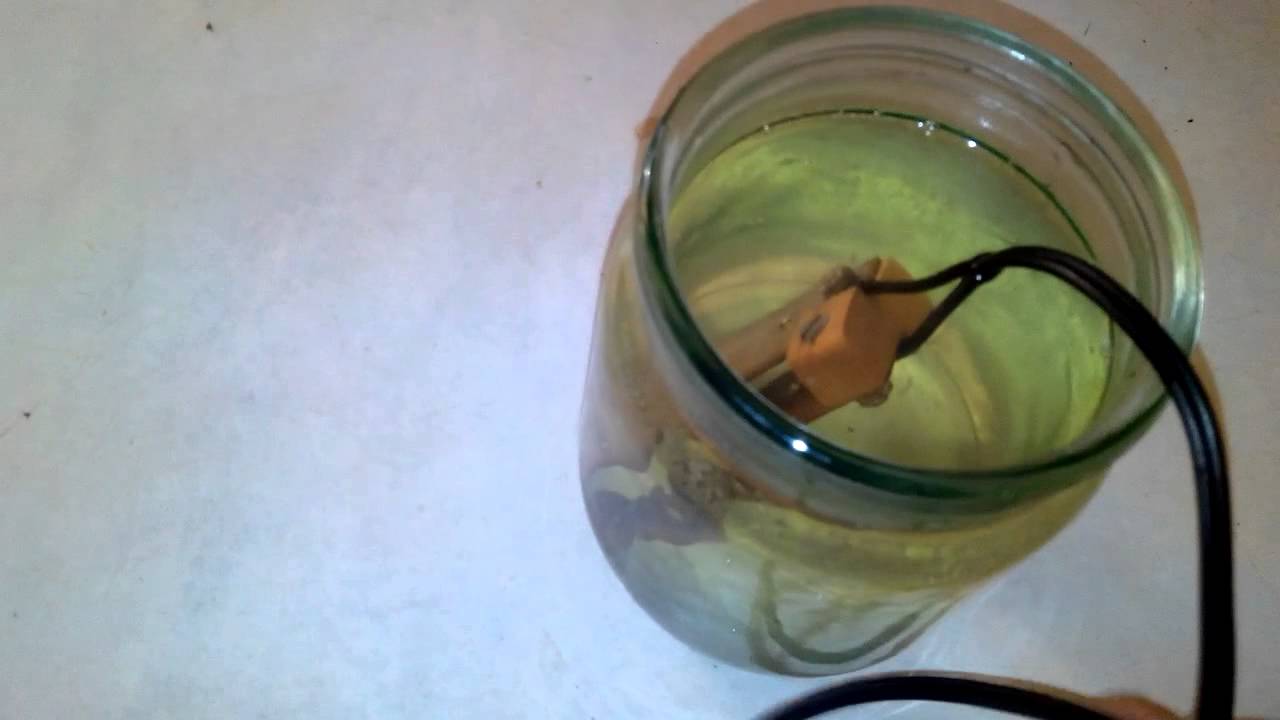

Рис. 6: кипятильник из лезвий в действии

Это интересно: Как экономить на освещении квартиры и дома: эффективные способы

Автомобильный кипятильник на 12 v и 24 v Вольт

Совершая дальние поездки, водителям транспортных средств (будь это водитель КамАЗ или владелец легкового автомобиля), нередко встречаются дальние перегоны, по всей длине который нет кафе и достаточно мало заправочных станций, в которых можно заказать горячий напиток.

Поэтому, чтобы взбодриться горячим кофе или чаем, в дороге, отличным вариантом будет использовать автокипятильник.

Виды устройств:

• В форме спирали;
• В виде стакана.

Стоит отметить, что для нагрева жидкости в автомобиле, можно использовать и газовую горелку, составной частью которой является газовый баллон

Но важно понимать, что данный вид устройств, достаточно дорогой

Спиралевидные устройства, по своей конструкции и принципу работы, практически не отличаются от обычных кипятильников. Подача питания к данным устройствам, производится посредством прикуривателя.

Кипятильник, погружается в емкость с водой и подключается к разъему

Важно понимать, что недопустимо извлекать устройство из емкости во включенном состоянии. Такие кипятильники, обладают рядом некоторых особенностей. Например, являясь достаточно компактными и легкими, они могут храниться в любом удобном месте

Но невозможность накрыть емкость крышкой при кипячении воды, приводит к тому, что вода начинает выплескиваться

Например, являясь достаточно компактными и легкими, они могут храниться в любом удобном месте. Но невозможность накрыть емкость крышкой при кипячении воды, приводит к тому, что вода начинает выплескиваться.

Лучшим вариантом нагревателя воды в машину, является использование устройства в виде кружки или стакана. Данное устройство, оснащено нагревательным элементом, который расположен в нижней части, что позволяет накрывать стакан крышкой.

Существует несколько разновидностей подобных изделий, которые работают от 12 и 24 вольт. Некоторые модели могут подключаться к разъему usb.

Как сделать кипятильник своими руками

Сегодня в каждом доме есть большое количество вещей и приборов, которые значительно облегчают жизнь, делают ее более комфортной и интересной.

Но иногда возникают ситуации, когда нужно проявить смекалку и изготовить что-то из подручных материалов.

На сайте https://vse-elektrichestvo.

ru/poleznye-sovety вы найдете много полезной информации, которая позволит самостоятельно справиться со многими проблемами.

Кипятильник из старого электрочайника

Чтобы изготовить кипятильник, необходимо найти нагревательный элемент. Самым простым решением будет использование старого нагревательного тэна из электрочайника или другого прибора.

Процесс изготовления состоит из нескольких этапов:

извлечение нагревательного элемента из ненужного электроприбора

Важно проследить, чтобы тэн был рабочим, это можно сделать при помощи бытового тестера; кроме тена, нам понадобится электрошнур с вилкой, а также клемные колодки. Электропровода от шнура подсоединяются к контактам нагревательного элемента; завершающим этапом будет изготовление надежной изоляции и проверка готового прибора при помощи мультиметра. Если проверка подтверждает работоспособность нагревателя, то можно приступать к его эксплуатации

Если проверка подтверждает работоспособность нагревателя, то можно приступать к его эксплуатации.

Водонагреватель из подручных материалов

Существует еще один способ быстрого изготовления кипятильника, но он является довольно опасным

Такой прибор нельзя оставлять без присмотра, а при использовании необходимо соблюдать особую осторожность

Нам понадобятся такие материалы:

• два металлических предмета. Это могут быть гвозди, ложки, болты или ножи, но чаще всего для изготовления кипятильника используют лезвия;
• спички или другие деревянные предметы;
• нитки швейные;
• шнур с вилкой.

Прежде всего необходимо подсоединить металлические пластины (лезвия) к зачищенным контактам электрошнура. Для большей надежности можно воспользоваться паяльником.

Дальше понадобится изготовить деревянную прокладку, которая не позволит лезвиям соприкасаться друг с другом. Для этого необходимо взять спички и смотать их по 4 штуки при помощи обычных швейных ниток.

Собирается кипятильник таким образом: на одно лезвие укладываются обмотанные спички, затем они накрываются вторым лезвием. Затем эта конструкция также обматывается нитками для надежности.

Научиться делать кипятильники можно благодаря этому видео:

Устройство, назначение, принцип действия кипятильников и водонагревателей

Название оборудования	Назначение	Составные части	Принцип действия
Кипятильники непрерывного действия электрические (КНЭ-25)	Для приготовления кипятка для различных технологических нужд	1. корпус цилиндрический 2. кипятильный сосуд 3. сборник кипятка 4. питательная коробка 5. сливной кран 6. сигнальная трубка 7. сигнальная лампа 8. крышка	1. холодная вода из водопровода поступает в кипятильную коробку, из нее в кипятильный сосуд 2. вода закипает, по переливной трубке поднимается в сборник кипятка 3. если вода вовремя не сливается, то кипяченая вода переливается обратно в питательную коробку
Кипятильник периодического действия	1. корпус 2. кипятильный сосуд 3. нагревательный элемент на дне кипятильного сосуда 4. сливной кран 5. крышка	Кипятильник является наливным. Воду заливают в кипятильный сосуд, включают. Когда вода закипает, ее используют. После полного слива воды, заливают новую порцию холодной воды
Кипятильник газовый	1. корпус 2. постамент 3. кипятильный сосуд 4. питательная коробка с клапаном 5. сборник кипятка 6. кран для разбора воды	Принцип действия аналогичен электрическим кипятильникам
Водонагреватель электрический	Для нагрева воды до 96оС, используют в санитарных целях	1. корпус – стальной резервуар 2. тены устанавливаются на крышке, имеют защиту от сухого хода 3. два патрубка для подачи и разбора воды 4. на кожухе укреплен шкаф с пусковой аппаратурой и приборами автоматики	Нагрев воды осуществляется приборами автоматики

Правила эксплуатации водогрейного оборудования

Возможные неисправности и способы устранения

Тема 2.4. Устройство, назначение и безопасная эксплуатация холодильного оборудования

Значение холодильного оборудования для ПОП

1. Создание условий длительного хранения скоропортящихся продуктов

Охлаждение – это отвод тепла от продуктов питания, сопровождающийся понижением их температура.

В основе способов получения искусственного холода лежат процессы изменения агрегатного состояния вещества.

Способы получения искусственного холода

Агрегатное состояние вещества	Сущность процесса изменения
Плавление	Твердое Жидкое
Кипение	Жидкое Газообразное
Сублимация	Твердое Газообразное

Способы охлаждения	Ледяное	Льдосоляное	Сухой лёд
Физ. сущность	Плавление льда и снега	Концентрированная смесь льда и поваренной соли	Сублимация твердой углекислоты
Применение	ледники	Смесь льда и поваренной соли	Куски твердой углекислоты
Температура охлаждения	-6 — 8о С	-21 — 20о С	-78 — 90о С

Полезные советы
Схемы для подключения
Принципы работы устройств
Главные понятия
Счетчики от Энергомера
Меры предосторожности
Лампы накаливания
Видеоинструкции для мастера
Проверка мультиметром

Кипятильник для тех, кому страшно опускать провода в воду

Люди, которые не очень хорошо разбираются в физике, и в частности — в электрических процессах, часто удивляются, как можно опускать оголенные провода в воду.

И даже увидев, как это делают другие, им все равно страшно такое повторять. В принципе, оно и правильно. Подобные самоделки на самом деле представляют опасность.

Тем не менее специально для таких мнительных и недоверчивых людей некоторые домашние умельцы придумали конструкцию самодельного электрического кипятильника, сделанную таким образом, чтобы не погружать в воду концы проводов.

Необходимые материалы:

• 2 металлических пластины из нержавейки;
• электрический шнур с вилкой;
• небольшой кусок пластика (автор использует переднюю панель системного блока ПК);
• крепеж — 2 болтика, 2 гайки и 4 шайбы.

Cоветуем: Необычный мини-бар своими руками в виде молота

В первую очередь необходимо будет зачистить концы на двух жилах электрического шнура, и скручиваем их в виде колечек.

Далее с помощью подготовленных болтиков, гаек и шайбочек крепим концы провода к металлическим пластинам, в которых нужно предварительно просверлить отверстия или вырезать U-образные пазы. Сами пластины крепятся к пластиковой детали.

Края пластин (с одной из сторон заготовок) необходимо будет загнуть под углом 90 градусов.

Таким образом, электроды будут находиться с одной стороны пластика, а провода — с другой. В емкость с водой помещаются только сами металлические пластины, тогда как концы проводов будут абсолютно сухими.

Укладываем пластиковую пластину с электродами на кружку с водой (или другую емкость), и включаем вилку в розетку. Для надежности можно зафиксировать провод с помощью зажима или бельевой прищепкой, чтобы он не болтался.

Подробно о том, как сделать кипятильник своими руками, вы можете посмотреть на видео. Своим опытом поделился автор YouTube канала GlucMaster.

Как сделать кипятильник

У Вас к примеру стал протекать старый электрический чайник не подлежащий своему ремонту,- из за повреждения корпуса электрочайника или просто Вы хотите заменить старый электрический чайник на новый. Не торопитесь выбрасывать старый электрочайник.

Проверьте тэн электрического чайника, если тэн исправен, то он и будет основой для будущего кипятильника.

Что для этого нужно сделать? Нужно:

1. извлечь тэн от электрочайника;
2. зачистить контакты тэна;
3. припаять провода двужильного кабеля ПВС 2*0,75 к контактам тэна;
4. к другому концу кабеля подсоединить штепсельную вилку \.

И у Вас получится замечательный кипятильник, мощность которого рассчитана как для обыкновенного электрочайника. Вода в цинковом ведре согревается таким кипятильником буквально за пять — десять минут. Такими кипятильниками я снабдил свою родню и своих знакомых,- никто не жаловался.

Как сделать кипятильник из лезвий

Теперь мы расскажем об опасном способе. Здесь будьте осторожны, в следующих случаях такой кипятильник использовать нельзя:

Перечисленные случаи – это опасность для организма, ведь может ударить током.

Также обратите внимание на то, что с помощью такого кипятильника воду на чай греть не стоит. Если вам нужная горячая вода, чтобы вы могли покупаться, тогда лучше способа не придумать

Собираем кипятильник из лезвий пошагово и с фото:

1. Изначально нужно взять: Провод с вилкой, два лезвия, нитки, спички.
2. Зачищаем жилы провода и прикручиваем их к лезвию. Для уверенности крепление можно спаять, тогда конструкция будет держаться прекрасно.
3. Связываем 4 спички между собой (две пары) нитками, это нужно для того, чтобы лезвия не соприкасались друг с другом.
4. Всю конструкцию между собой также связываем нитками. Смотрите фото, как это правильно сделать.

Схема подключения выглядит следующим образом.

А вот так можно греть воду с помощью самодельного кипятильника.

Обратите внимание, что по такой инструкции вы сможете сделать кипятильник из следующих материалов:

Также рекомендуем посмотреть вот такое видео по самодельной сборке.

бестопливные генераторы или как нас обманывают.

Сборка самодельного котла из лопаток

Прикрепляем зачищенные нити к обоим лопаткам. Использование сварки бесполезно, поэтому сделаем сильную скрутку. Желательно, чтобы оголенная часть провода была как можно короче. Вспомните электролиз.

Далее нужно закрепить полотна на небольшом расстоянии друг от друга. От 2-3 мм до 1-2 см. Скорость кипения зависит от этого и, как обратная зависимость, от расхода энергии. Чем дальше лопасти друг от друга, тем дешевле прибор. В результате чем дольше кипятится вода.

Собрать котел своими руками можно двумя способами. Установите диэлектрическую прокладку из спичек и обвяжите каркас проводами.

Это самая распространенная конструкция – мощный бойлер, быстро нагревает воду. Питание требует хорошей вилки и надежной разводки. Это соединение надежное, прибор рассчитан на многократное использование.

Второй вариант более простой в сборке и не требует резьбы. Однако это скорее разовая схема: «ремонт» ненадежен. Но собрать такой котел можно до 5 минут.

Преимущества: отсутствие риска короткого замыкания, меньшее энергопотребление. В этом случае вода нагревается дольше.

Варианты лезвий могут иногда не работать, потому что сила тока и мощность слишком низкие. Закипания придется подождать до часа.

Такие «обогреватели» называют студентами или тюрьмами: по основным местам использования. Имея определенные навыки, с помощью такого котла можно приготовить пельмени (естественно, в стеклянной банке металлическая сковорода устроит короткое замыкание). А кипяток для чая – это детская игра.
