Работа с индикаторной отверткой — 6 способов применения.

Как работает отвертка индикатор

Чтобы использовать любое устройство, необходимо разобраться, как же оно работает. Конечно, это в полной мере относится и к отвертке-индикатору. Если вы хотя бы примерно знаете, как он работает, это даст вам возможность легко использовать её, и при этом не допустить никаких ошибок.

Также это даст вам возможность обойтись без мультиметра, который стоит гораздо дороже, да и в использовании значительно сложнее. Сегодня в специализированных магазинах можно увидеть различные индикаторные отвертки. И каждый вид имеет свой принцип действия.

Это интересно: Диэлектрические боты и галоши — рассматриваем основательно

Как найти фазу индикаторной отверткой — правила пользования разными моделями

Небольшие различия в использовании инструмента обусловлены техническими особенностями приборов, постоянным или переменным током, настройками электронной отвертки. Зная их, можно с легкостью добыть информацию об электрическом приборе или цепи.

Работа с неоновыми индикаторными инструментами

Для определения напряжения такой отверткой нужна замкнутая цепь. Ее создает сам пользователь инструмента, прижимая палец к контактной пластине, что увенчивает рукоять отвертки.

Жало и стержень передают напряжение к резистору, который имеет мощную силу сопротивления. Он во много раз уменьшает силу напряжения, чтобы человек не пострадал от электрического разряда, но произошла следующая реакция в цепи «электросеть – отвертка – человек». При наличии напряжения неоновая лампочка ярко загорается. Если же оно отсутствует, то подсветки в отвертке не будет.

Если же электросеть с переменным током, то прижимать палец к пластине нет необходимости. Чтобы определить целостность определенной цепи, то стоит обеспечить контакт одного конца контакта с жалом, а другого — с пластиной. Свечение – отсутствие поломки в цепи.

Такая модель позволит определить лишь фазу и наличие напряжения. Насчет последнего надо сказать, что прибор очень чувствителен, потому даже низковольтные цепи (от 60 вольт) «горят» неоновой вспышкой.

Отвертки со светодиодными определителями

Алгоритм использования схож с неоновыми отвертками. Если же необходимо проверить целостность цепи в стене, найти участок поломки, то максимально приблизите рукоятку отвертки к стене и ведите вдоль пролегающих сетей, в соответствии с техническими чертежами помещения.

Перед тем, как подключить однофазный электродвигатель через конденсатор, необходимо разобраться в особенностях различных схем включения и выбрать метод, сопоставимый с целями использования агрегата, чтобы получить максимальный КПД в процессе эксплуатации устройства.

Иногда возникает потребность использования высокомощного двигателя в домашних целях, но электросеть имеет лишь одну фазу. Как выйти из этого положения — читайте тут. Ознакомиться с тем, как работают разные виды электродвигателей, можно в другой полезной статье.

Там, где свечение прерывается и гаснет, и будет проблемный участок цепи. Бесконтактный способ очень удобен и практичен.

Электронные индикаторные инструменты

Подобных моделей на рынке индикаторных отверток очень много. Некоторые не имеют цифрового дисплея, а к примеру, светодиоды разных цветов, кнопки для измерения того или иного параметра, нахождения фазы, контактного и бесконтактного измерения и прочее. К ним прилагается инструкция с отличительными элементами работы и обращения.

В целом электронные индикаторные отвертки считаются лучшими в работе с электроприборами и цепями. Их используют в профессиональной сфере значительно чаще, чем неоновые или светодиодные

Тем не менее их погрешность бывает значительной (стоит обратить внимание на характеристики и информацию из инструкции перед покупкой).

И помните: перед началом работы с электрикой стоит ознакомиться с правилами безопасности, а также основной информацией о напряжении, токе и электросетях!

Типы индикаторов напряжения: однополюсные и двухполюсные устройства

Современная промышленность выпускает большое количество различных индикаторов. Определенной стандартной классификации их не существует. По особенностям технического устройства приборы можно разделить на однополюсные и двухполюсные, а также выделяют пассивные и активные изделия. В разделе речь пойдет о классификации по первому признаку.

Однополюсные индикаторы. К данному виду относятся простейшие устройства, схема конструкции которых описана выше: в основе – жало и неоновая лампа для индикации. Более совершенные однополюсные приборы имеют светодиодную лампу, питание от батареек, звуковой сигнал – дополнительно к свечению лампы. По принципу работы такие индикаторы идентичны простейшим устройствам, но появляется возможность прозвонки проводов.

Наиболее продвинутые однополюсные модели имеют сложное устройство, хотя принцип работы сохраняется. Дополнительно к уже перечисленным функциям у них добавляется способность определения обрыва скрытых проводов, находящихся под слоем штукатурки.

Двухполюсный вид индикаторных отверток отличается тем, что имеет не один, а два корпуса. Каждый выполнен из диэлектрического материала, имеет подсветку – неоновую или светодиодную лампу. Некоторые устройства оснащены звуковым сигналом. Два корпуса соединяются проводом, длина которого обычно не превышает 1 м, оба имеют жало. Такие приборы считаются профессиональными, применяются для проверки присутствия тока между двумя контактами. Среди двухполюсных есть модели, которые определяют не только наличие напряжения, но и его величину.

Двухполюсный вид индикаторных отверток характеризуется наличием двух корпусов

Пассивные индикаторы напряжения и тока: особенности функционирования

Вторым признаком классификации индикаторов является их деление на активные и пассивные устройства. В основу положены функциональные особенности инструментов. К пассивным следует отнести приборы, отличающиеся такими характеристиками:

  1. Несложные. Однополюсные, состоят из одного корпуса с размещенными в нем элементами.
  2. Ограниченный функционал. Единственное, что показывает индикаторная отвертка такого типа, – есть ли напряжение в определенной точке электроцепи.
  3. Непрофессиональный инструмент. Чаще применяется в быту, для электриков неприемлем в силу отсутствия возможностей обеспечить необходимое обследование состояния электропроводящих кабелей.

Преимущество данных индикаторов состоит в том, что при определении наличия напряжения не нужен ноль, его роль выполняет человек, в руках у которого оказывается отвертка-индикатор. Особенность ее устройства заключается еще и в том, что резистор, в силу значительной сопротивляемости, не определяет наличия напряжения ниже 50 вольт.

Понять, как найти фазу индикаторной отверткой подобного типа, труда не представляет. Жалом следует коснуться проводника, а рукой нажать на пластину на корпусе устройства. При наличии напряжения неоновая лампочка засветится.

Пассивные индикаторы напряжения и тока определяют только то, есть ли напряжение в определенной точке электроцепи

Характеристики активных отверток-индикаторов напряжения

Активные индикаторы имеют более сложное устройство. Внутри корпуса находится схема, которая функционирует несколько иначе, чем у пассивных приборов. Такое устройство является более чувствительным. Светодиодный индикатор напряжения реагирует не только на наличие тока, но и на электромагнитное поле, которое обязательно образуется вокруг проводника.

Активные индикаторы имеют следующие технические характеристики:

  1. Наличие собственного источника питания. Внутри корпуса имеется батарейка, которая приводит в активное состояние внутреннее устройство.
  2. Светодиод вместо неоновой лампы.

Как пользоваться индикаторной отверткой со светодиодом? Если одной рукой взяться за жало, а второй коснуться пластины на корпусе, светодиодная лампа отреагирует – засветится. Эта функциональная возможность активно применяется при прозвонке проводов.

Активные индикаторы имеют собственный источник питания

Как работает универсальная индикаторная отвертка?

Важным условием работы тестера является замыкание второго контакта, находящегося на рукоятке. Для этого необходимо коснуться торцевой части прибора (пятачка) пальцем (тело мастера служит элементом цепи). Благодаря встроенному резистору, сила тока, проходящая через инструмент, безопасна для пользователя.

Функциональная отвертка, которую также называют индикатором напряжения, состоит из нескольких несложных деталей. Устройство стандартной индикаторной отвертки выглядит следующим образом:

  • выполненный из пластика остов (корпус рукоятки);
  • металлическое «жало»;
  • встроенный в корпус токопроводящий контакт и лимитирующий резистор;
  • пружина;
  • неоновый либо светодиодный индикатор;
  • контактная пластина.

Разновидности

В магазинах электротоваров продаются несколько разновидностей однополюсных приборов: простая отвертка с индикатором (неоновая лампа), отвертка с элементом питания, многофункциональная отвертка-пробник. Они отличаются своими возможностями и способом подачи сигнала (световой или звуковой):

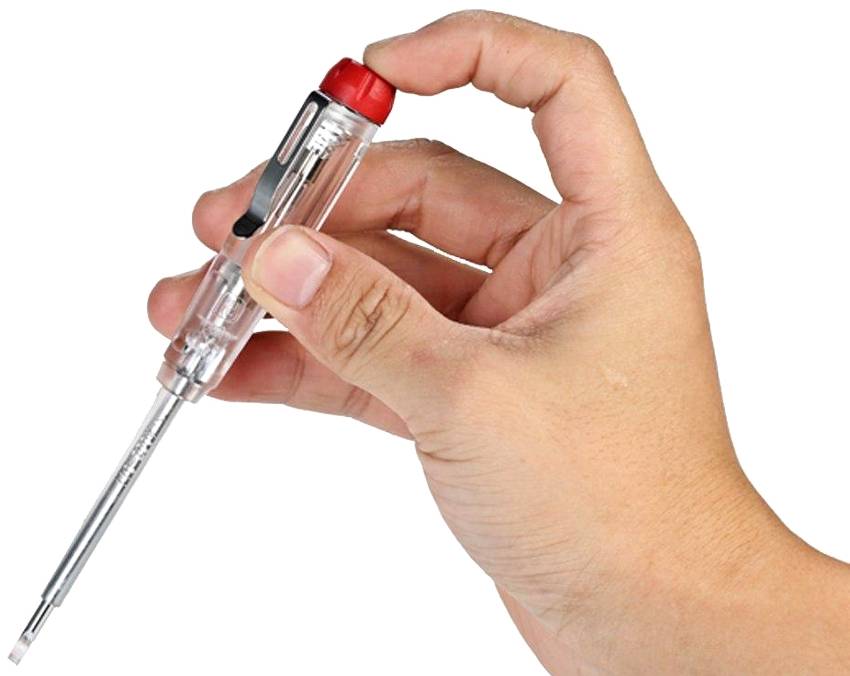

  1. Простые отвертки-индикаторы с неоновой лампочкой. Состоят из металлического щупа (жало), пластикового корпуса, резистора высокого сопротивления, неонового светового элемента и контактной металлической пластинки, помещенной на головке. Устройство индикаторной отвертки простейшее. Она определяет только фазный провод, а также наличие напряжения. Положительные стороны таких устройств – их простота в использовании, отсутствие батарейки, надежность. Как пользоваться индикаторной отверткой? Все очень просто. Нужно лишь прикоснуться жалом к оголенному проводу или отверстию розетки, а пальцем дотронуться до пластинки на рукоятке. Если в цепи есть напряжение, ток потечет через жало, резистор, лампочку (заставив ее светиться) тело человека, которое станет частью цепи при прикосновении пальца к контакту на рукоятке. Если убрать палец с контакта, лампочка погаснет. При отсутствии напряжения, или повреждении проводки, отвертка-тестер светиться не будет.
  2. Отвертки-индикаторы с батарейками и светодиодными элементами. Внешне данные устройства похожи на предыдущие устройства с небольшим отличием: найти фазовый провод, можно не прикасаясь к контактной пластинке на торце отвертки. Кроме того, таким прибором можно прозвонить электрическую проводку на наличие разрывов. Для этого контактом-жалом дотрагиваются до одного конца цепи, до другого конца цепи дотрагиваются рукой и притрагиваются пальцем к контакту на головке тестера. Если цепь исправна, светодиодный элемент начнет светиться. Индикаторная отвертка с батарейкой стоит чуть дороже обычной.

Продвинутые отвертки-индикаторы. Приборы с большим количеством функций и более сложной начинкой, но отличающиеся все тем же принципом работы индикаторной отвертки. Они позволяют не только определить фазу или прозвонить провода, но и подходят для бесконтактного обнаружения скрытой проводки под небольшим слоем отделочного материала. Благодаря высокой чувствительности устройств, удается определять фазу через один изоляционный слой изоляции, не повреждая его. Стоят они недорого, точны, просты и понятны в эксплуатации. Например, отличным выбором для домашних работ по электрике, станет индикаторная отвертка Safeline MS-18. Это устройство позволит легко определять наличие переменного напряжения до 250В контактным способом (может обнаружить фазный и нулевой провод). Можно ее использовать и для и бесконтактного способа обнаружения скрытой проводки (до 600 В). Она способна найти место разрыва провода бесконтактным способом, прозвонить цепь, а также установить полярность у батареи или аккумулятора (до 36 В). При таком количестве функций модель стоит недорого (в среднем 250 рублей). Для выбора режимов проверки (контактный/бесконтактный) отвертка-индикатор снабжена переключателем. Подобные устройства станут универсальными «обнаружителями» обрывов провода под слоем отделочного материала. В их схеме есть как световой, так и звуковой индикатор. При необходимости многофункциональная индикаторная отвертка может настраиваться под конкретные виды работ.

Как проверить повреждение проводов, скрытых в стене? Для этого используется индикаторная электронная отвертка. Включив ее и установив переключатель на бесконтактный режим работы, нужно медленно вести жалом тестерной отвертки по стене вдоль маршрута, по которому проходят провода от распределительной коробки к выключателю или розетке. В месте, где кабель поврежден, индикаторная лампочка потухнет.

Стоимость большинства моделей индикаторных отверток небольшая. Функционал вполне достаточен для проверки электрических цепей в быту.

Электронные или умные индикаторы

Эти приборы можно назвать «мини-мультиметром», так как функциональность достаточно широкая. Разница в том, что это не измерительный прибор и показаниям его можно верить с натяжкой. Получить ориентировочные значения вы можете, но для точных измерений требуется все-таки мультиметр.

Могут иметь два режима работы:

  • контактный;
  • бесконтактный.

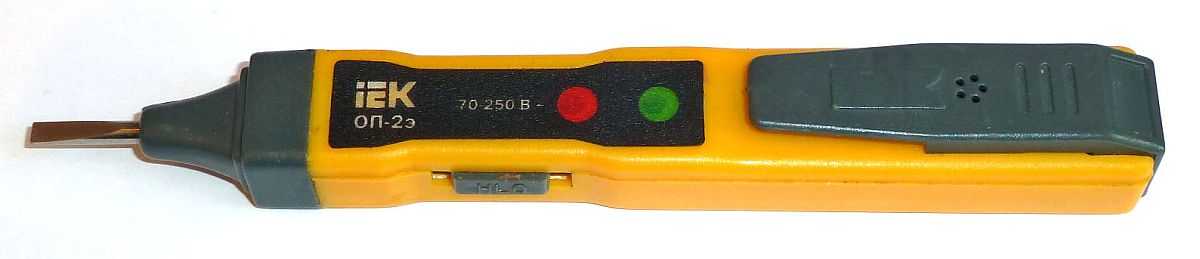

Одна из самых распространенных электронных индикаторных отверток — IEK ОП 2Э

В бесконтактном обычно есть работа с большей и меньшей чувствительностью. Так что этот прибор объединяет в себе два описанных ранее — контактную и бесконтактную индикаторную отвертку. Есть два варианта исполнения:

  • с сигнальными светодиодами;
  • с жидкокристаллическим дисплеем.

Для моделей со светодиодами, придется для начала запоминать, в каком случае светятся какие светодиоды. Обычно их два — красный и зеленый, но могут быть и другие варианты. С жидкокристаллическим дисплеем проще — прочесть показания не составит труда.

Как пользоваться индикаторной отверткой: техника безопасности

Электричество – источник повышенной опасности. В соответствии с нормами нельзя считать безопасным помещение, в котором есть хотя бы один выключатель или розетка. Отсюда следует, что при пользовании электроприборами или инструментами, применяемыми для ремонта или обслуживания токопроводящих элементов, нужно строго соблюдать определенные требования.

Первое, что необходимо знать при выявлении наличия тока в жилах, – это как проверить индикаторную отвертку. Для того чтобы убедиться в исправности устройства, потребуется одновременно коснуться пластины на рукоятке и жала. Светодиодная лампа должна загореться. Это тест для моделей с батарейками. Проверить простейшую отвертку можно, дотронувшись жалом до токонесущих частей под напряжением и рукой до металлической пластины на рукоятке.

Во избежание воздействия тока в ходе пользования индикатором категорически запрещается браться рукой ниже рукоятки.

Чтобы избежать воздействия тока запрещается браться рукой ниже рукоятки отвертки

Не стоит применять инструмент в качестве отвертки. Пластмассовая часть может повредиться, вследствие чего устройство придет в негодность.

При выполнении таких действий, как проверка розетки индикаторной отверткой, установление ноля и фазы, определение наличия напряжения в сети до 1 кВт, ограничений для использования прибора не существует. Если же этот показатель превышает данный уровень (больше 1 кВт), обязательно нужно применять при работе с индикатором диэлектрические перчатки.

Электричество – источник, обеспечивающий комфортную жизнедеятельность посредством работы различных бытовых механизмов. Пища, свет, горячая вода, массажеры, фены и т. д. не смогут функционировать без электропитания. Устранить многие дефекты и поломки можно с помощью индикатора. Какой вариант устройства выбрать – решение индивидуальное, зависящее от потребностей и наличия определенного опыта.

Что из себя представляет

Для того чтобы применять любой инструмент по назначению, необходимо понимать его устройство и принцип работы. Это же относится к индикаторным (сигнальным) отверткам. Они внешне напоминают обычные модели. Но при этом на ней имеется индикатор, отражающий наличие тока в цепи. Именно он и дал название этому устройству. Индикаторная отвертка может заменить собой мультиметр. При этом она обойдется в разы дешевле, чем измерительный прибор. Простыми словами данное изделие – индикатор напряжения, изготовленный в виде обычной отвертки. Сегодня такие изделия выпускаются в большом разнообразии. При этом для них всех характерен общий принцип работы.

Строение индикаторной отвертки

Здесь имеется достаточно простое строение:

  • жало, которое выступает в качестве проводника;
  • тиристор. К нему подключается жало. Этот элемент предназначен для понижения силы тока до уровня, который будет безопасным;
  • светодиод. Он располагается после тиристора. Светодиод подсоединяется к контактным полям, что размещены на торце отвертки.

Все элементы индикаторной отвертки занесены в прозрачный корпус из пластика. Благодаря его прозрачности человек может легко видеть свечение светодиода, также спрятанного под пластиковым корпусом. Такое строение характерно для самого простого и дешевого индикатора напряжения. С помощью него можно определить рабочую фазу. При этом ноль в данной ситуации ищется путем исключения. Теперь рассмотрим более детально, как следует работать с такой отверткой.

Индикатор: это устройство для определения наличия напряжения

Индикатор – это устройство, контролирующее состояние физического процесса и визуально отражающее его изменения. Довольно часто данный инструмент называют «отверткой электрика». С этим не поспоришь: у каждого специалиста, занимающегося прокладыванием электрических кабелей или ремонтом электрооборудования, такое приспособление есть.

Индикаторную отвертку довольно часто называют «отверткой электрика»

Пользователи электроприборов тоже могут отслеживать состояние питания или техники, определять места поломок и разрывов цепей. И в данных ситуациях такие возможности им обеспечит все тот же общедоступный в плане пользования прибор – индикатор. Сегодня он есть практически в каждом доме. Отсутствие индикатора усложняет принятие правильного решения в случае исчезновения напряжения, так как выяснить, обесточен ли только дом (квартира) или же это последствие более масштабной поломки, без наличия инструмента практически нереально.

Принцип работы индикаторной отвертки довольно прост и состоит в следующем:

  • жало устройства касается запитанной электропроводки;
  • проходящий ток засвечивает лампочку;
  • резистор путем создания значительного сопротивления снижает напряжение;
  • через сенсорный контакт с телом человека ток уходит в землю.

Стоит обратить особое внимание на то, что проходящее через тело человека напряжение неощутимо и совершенно безопасно для жизни и здоровья. Устройство не требует владения никакими специальными навыками при его применении

Как она работает?

Используют индикаторную отвертку электрики только для того, чтобы понять, есть ли напряжение в сети или нет. Это очень важный аспект, который часто нужен только для того, чтобы начать работу.

Если в сети есть напряжение и к одному из проводов поднести отвертку и прикоснуться самым кончиком, лампочка, которая предусмотрена в рукояти, начнет светиться. Если же напряжения в сети нет, то лампочка светиться не будет. Лучше всего перестраховаться, и попробовать проверить оба проводка, чтобы точно понять, что напряжение отключено. Только после этого, можно приниматься за работу. Также можно просто вставить кончик отвертки в розетку и проверить, будет ли она гореть.

Скрытые возможности индикаторной отвёртки

Работа с электрическими колодками — используя индикаторную отвёртку в данном случае, можно быстро и легко найти фазу с нулём. В случае необходимости, можно также быстро подтянуть зажимы колодки тонким жалом отвёртки.

Проверка цепи — если нужно проверить исправность цепи, но под рукой нет мультиметра, также можно воспользоваться индикаторной отвёрткой. Для этого нужно соединить провода с одним и другим концами тестера. В том случае, если цепь исправна, светодиод загорится ярким светом.

Проверить лампочку — используя индикатор можно проверить лампу накаливания. Чтобы проделать данную работу необходимо дотронутся жалом отвёртки до центрального контакта лампы, удерживая другой рукой её за цоколь. После этого нужно будет зажать пальцем торцевую часть индикатора. В случае исправности лампы, светодиод должен загореться, как и в предыдущем случае.

Сигнализатор проводки — способна реагировать индикаторная отвёртка и на скрытую проводку в стене, но только при одном условии, если по ней проходит электричество. Для этих целей потребуется перевернуть индикатор торцом к стене, после чего, удерживая его за жало вести вдоль поверхности. В случае обнаружения фазного провода, светодиод индикаторной отвёртки начнёт светиться.

Определить положение выключателя — нормально установленный выключатель должен включаться при нажатии клавиши вверх. Если происходит наоборот, то, значит, выключатель установлен неправильно. Чтобы убедиться в этом, также можно воспользоваться индикаторной отвёрткой.

Для этого понадобится разобраться выключатель, а затем, используя кусок проволоки, дотронутся до одного из контактов. Если светодиод загорится сразу, то это значит что выключатель включенный, и его понадобится перевернуть вверх.

Умные отвертки электронного типа

Электронная индикаторная отвертка, благодаря своим техническим характеристикам и широкой функциональности, получила название мини-мультиметра. Однако такие устройства не относятся к категории измерительных, поэтому полученные результаты не следует считать абсолютно точными.

В зависимости от модификации, данные измерений могут отображаться на жидкокристаллическом дисплее или фиксироваться светодиодными лампочками на шкале напряжений. Нередко применяются различные комбинации светодиодов с несколькими цветами. Чаще всего используется зеленый и красный цвет. В некоторых моделях имеется звуковая сигнализация, оповещающая о том, что присутствует напряжение. Замеры производятся в диапазоне 12-220 вольт. Принцип действия в целом такой же, как и у обычных отверток.

Существует два режима работы индикаторов – контактный и бесконтактный. В первом случае прибор функционирует по обычной схеме, а во втором – может работать в режимах повышенной или пониженной чувствительности.

Индикаторная отвертка на батарейках

Это более совершенный инструмент, имеющий яркую лампочку. Удобство работы заключается в том, что для проверки наличия тока достаточно просто коснуться провода жалом, не касаясь металлического контакта на рукоятке. Этим индикатором можно легко проверить обрыв проводки. Для этого нужно зажать металлический контакт, а жалом дотронуться до обесточенного провода. Другой рукой нужно коснуться второго конца этого провода. В случае обрыва индикатор ничего не покажет, а при целом проводе светодиод загорится.

индикаторные отвертки на батарейках

Так можно проверять любые провода. Например, для проверки удлинителя, необходимо отключить его от сети и изготовить металлическую перемычку из куска оголенного провода. Перемычку вставить в одну из розеток удлинителя для замыкания его проводов. Вилку удлинителя нужно взять рукой и удерживать пальцами один контакт, а второго контакта следует коснуться отверткой с зажатым металлическим верхом. Если провод целый, то индикатор отвертки будет светиться.

звуковой и световой сигнал индикаторной отвертки 2

Данную модель можно использовать в качестве индикатора проводки, находящейся под током. То есть, прибор позволяет определить заизолированные провода под напряжением, находящиеся на поверхности стены или заделанные неглубоко в стену. Для поиска провода необходимо взяться рукой за жало отвертки, а ее рукоятку вести вдоль проводки или стены. Загорание лампочки будет свидетельствовать о наличии тока в проводе или наличии в стене запитанных проводов. Такая функция бывает крайне полезна в случае проведения ремонта, когда необходимо пробивать стену, а расположение в ней скрытой проводки неизвестно.

Проверка разных устройств

Контактным методом

Для того чтобы узнать целостность внутренней цепи электролампы, необходимо:

  1. Щуп индикатора приложить к входному контакту лампы.
  2. На контактную пластину отвертки приложить палец руки.
  3. Второй рукой взяться за цоколь лампы для того, чтобы между руками замкнуть цепь.
  4. Если устройство загорается, то лампа рабочая.

Тестер позволяет с легкостью проверить обрыв внутренней цепи и рабочее состояние электрического ТЭНа на наличие к корпусу пробоя. В обоих случаях необходим универсальный или светодиодный прибор.

Проверка на пробой:

  1. Для того чтобы выявить контакт прибора с корпусом токоведущих элементов, необходимо взять его в руку — она является источником электрического заряда.
  2. Второй рукой надо взять тестер таким образом, чтобы один палец располагался на контактной пластине, и по очереди приложить щуп к клеммам ТЭНа.
  3. Во время наличия пробоя цепь замкнется, и устройство загорится (покажет фазу) — ТЭН необходимо менять.

Поиск положения выключателя

Все выключатели в доме по умолчанию обязаны быть в таком положении, чтобы для включения необходимо было нажимать на верх клавиши, а для выключения — на нижнюю часть. Из-за чего во время установки появляется ситуация, когда клавишу необходимо после установки переворачивать по причине того, что она нижней частью замыкает цепь. При помощи отвертки-тестера, заранее «прозвонив» схему, данной проблемы можно избежать.

Бесконтактным методом

После установки люстры с несколькими лампами появляется необходимость определения правильности соединения. При помощи универсального тестера это выполнить очень просто — необходимо переключить устройство в требуемый режим (H или L) и поднести к выключенной люстре.

Если после этого прозвучит звуковой сигнал, и загорится соответствующая лампочка, то около светильника находится электрическое поле, соответственно, провода подсоединены с общим фазным проводом неправильно. Если все выполнено с соблюдением правил требований безопасности, то индикатор будет срабатывать только во время включения света.

Определение участка обрыва

Во время питания электрических приборов с помощью удлинителя появляется ситуация, когда в сети обрыв очевиден, но точно не известно, в каком месте он расположен. Если розетка в рабочем состоянии, то нужно проверить кабель удлинителя и устройства на наличие обрыва. Для этого необходимо включить прибор в сеть и тестером провести по всей длине цепи в режиме L. На участке, где прибор не реагирует на наличие электрического поля, произошел обрыв.

Если на всем протяжении не найдена неисправность, то необходимо заново провести процедуру, перевернув в выключателе вилку, чтобы ток пошел по другой жиле кабеля. Если и в этом случае не будет найден обрыв, то проблему необходимо искать непосредственно в инструменте.

Как выбрать индикаторную отвертку

Многие домашние мастера приобретают сразу два устройства: одно из них – самое простое – можно использовать в качестве детектора фазы, а другое – со светодиодной индикацией – для установления целостности проводки методом прозвонки.

Непосредственный выбор отвертки рекомендуется сделать в соответствии с параметрами сети, где она планируется к использованию. Прежде всего, нужно учитывать значение напряжения и ток на проверяемом участке. Для однофазных сетей диапазон измерений указателей напряжения должен находиться в пределах от 70 до 250 вольт или 100-250 В. Модели, которые используют для трехфазных сетей, могут работать с напряжением до 400 вольт. Существуют и низковольтные модификации, рассчитанные на 12, 24 и 36 вольт.

Следует обратить внимание и на длину инструмента. Существует два основных варианта – до 12 см и от 18 до 19 см

Более длинные отвертки позволяют удобнее работать с проводами или контактами, расположенными на удалении. Во всех случаях отвертка проверяется на исправность и работоспособность. Прибор должен быть целым и не иметь видимых повреждений.

Нет различия в сфере использования простой и электронной отвертки — просто у второй функциональность шире. С помощью такого простого инструмента можно определить напряжение в сети. Для этого в ее конструкции предусмотрен специальный индикатор.

Меры безопасности при использовании

При работе с индикаторными отвертками различных видов и моделей в обязательном порядке соблюдают следующие меры безопасности:

  • Перед началом работы индикатор тщательно осматривают на предмет повреждений его корпуса;
  • В простых контактных индикаторах жало обязательно очищают обезжиривателем – пленка загрязнения на поверхности жала может препятствовать прохождению по нему тока, тем самым увеличивая риск ошибки при определении наличия напряжения на том или ином участке электрической цепи;
  • Используя отвертку не как тестер напряжения, а как приспособление для откручивания различных винтов, к ней не прикладывают больших усилий – это может стать причиной повреждения корпуса, жала, что приведет к поломке индикатора и некорректным его показаниям.
  • Пользоваться индикаторной отверткой возможно только при ее исправности: целостности корпуса, внутреннего сопротивления, транзистора, работоспособности батареек.
  • В моделях, работающих от батареек, проверка работоспособности элементов питания обязательна.

Неработающие отвертки для проверки электричества, как правило, ремонту не поддаются – взамен им специалисты советуют покупать новые и рабочие. Использование неисправных устройств, даже после их самостоятельного ремонта, чревато серьезными последствиями: поражением электрическим током, некорректными и неправильными результатами проверок.
