Как подключить светодиодный выключатель: правила подключения выключателя с подсветкой

Умный диммер Fulogy

Например, нечто подобное и даже лучше, есть у компании Fulogy. Называется это устройство Smart Dimmer.

Собран
данный светорегулятор на основе инфракрасного сенсора. Напряжение питания –
12-24 вольта.

Максимальный ток нагрузки – до 10А! Мощность подключаемой ленты:

на 12В – 96Вт

на 24В – 192Вт!

Не слабо
так, правда. Особенно после хиленьких китайских экземпляров.

Высота его
всего 2,7мм. Он спокойно поместится в любой самый тонкий профиль.

Пружинок в нем никаких нет. Отверстия под инфракрасные датчики в крышке профиля вырезать не нужно.

Чувствительность
– от 0 до 10см. Причем расстояние настраивается вручную. Отсюда и отсутствие
необходимости дырявить крышку рассеивателей.

По умолчанию
настройка идет на максимальное расстояние.

Работает выключатель даже на морозе при температуре до -20С. Так что с его помощью можно легко управлять уличным освещением или фонарем на входе в дом.

Имеется
встроенная защита от переполюсовки. Перепутали плюс с минусом при подключении?
Не беда. У вас ничего не сгорит, просто освещение не включится.

Поменяйте
провода местами и все заработает.

Кстати, функция диммирования в отличие от большинства подобных устройств, у этого выключателя не сопровождается пульсацией.

Объясняется это частотой работы девайса. Здесь пульсации происходят на частоте 10 000Гц. А как известно, все что больше 300Гц – безопасно для человека и никак на него не влияет.

Минусом можно назвать ступенчатое изменение яркости. Она падает или увеличивается не плавно, а процентно в соотношении 25-50-100% Но это предустановленные настройки.

Если они вас не устраивают, можете их изменить. Вместо 25% оставить 5% и использовать подсветку в этом режиме как ночник.

На сайте компании есть подробная инструкция как это перепрограммируется.

Помимо регулировки яркости, в девайсе заложено несколько иных интересных режимов работы. Например, “вежливая подсветка”.

Это когда вы в спальне при входе просто взмахнули рукой, удобно устроились в кровати, и только спустя заданное время, свет сам собой погас.

Еще на плате
есть дополнительные контактные площадки, куда можно подключать внешние датчики.
К примеру, выносной датчик движения, или физическую кнопку
включения-отключения.

Можно
запараллелить несколько таких кнопок и синхронизировать их работу.

Не любите
паять? Выбирайте модели с быстрозажимными клеммниками.

Стоимость сенсора конечно дороже, чем у китайцев, но качество и заложенный функционал не идут ни в какое сравнение. Плюс присутствует 3-х годичная гарантия.

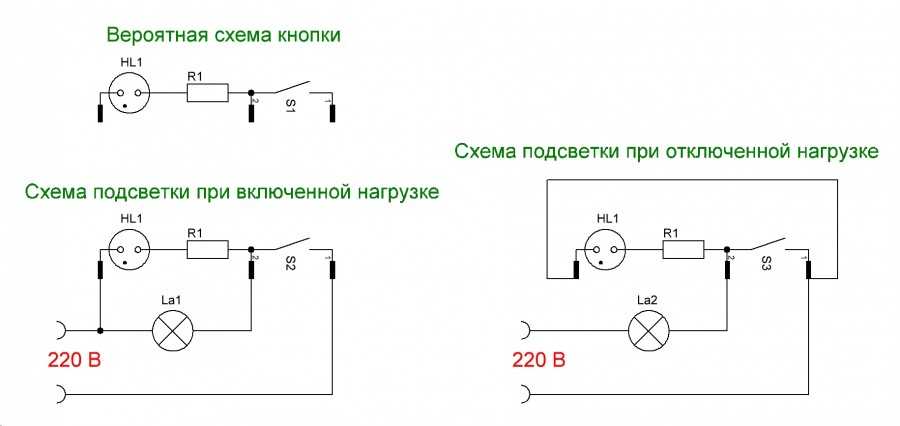

Схема подсветки выключателя на светодиоде и сопротивлении

Где взять неоновую лампочку Неоновые газоразрядные лампочки неонки представлены широким рядом и можно использовать любую доступную из них. Осветительный прибор не горит при включенном индикаторе, поскольку проходящего по системе тока, недостаточно для его работы.


В удивлены? Для подключения проходного выключателя к каждому из устройств нужно протянуть по три жилы и подключить их по схеме, которая имеется в комплекте Видео: как подключить проходной выключатель Отключение подсветки выключателя Подсветку выключателя можно отключить.


Сами пружины осуществляют прижим подвижных контактов в выключателе, с которых, когда выключатель находится в положении Включено, и подается питающее напряжение на неоновую лампочку. Закрутить болты крепления к подрозетнику.


Также следует учесть, что клавиши не должны задевать дополнительные устройства.

Отключение цепи индикации

При необходимости элементы подсветки можно удалить. Такая потребность может возникнуть, например, при неприятном мигании светодиодных или энергосберегающих ламп, вызванном протеканием малого тока через ограничивающий элемент. Эта проблема может быть решена другими способами, но может случиться, что удаление индикации – единственный выход. В этом случае понадобятся кусачки небольшого размера.

После получения доступа к внутреннему устройству аппарата достаточно перекусить любой вывод светодиода. Это разомкнет цепь индикации. Но лучше полностью удалить LED или неонку, чтобы избежать случайных замыканий отрезанными выводами.

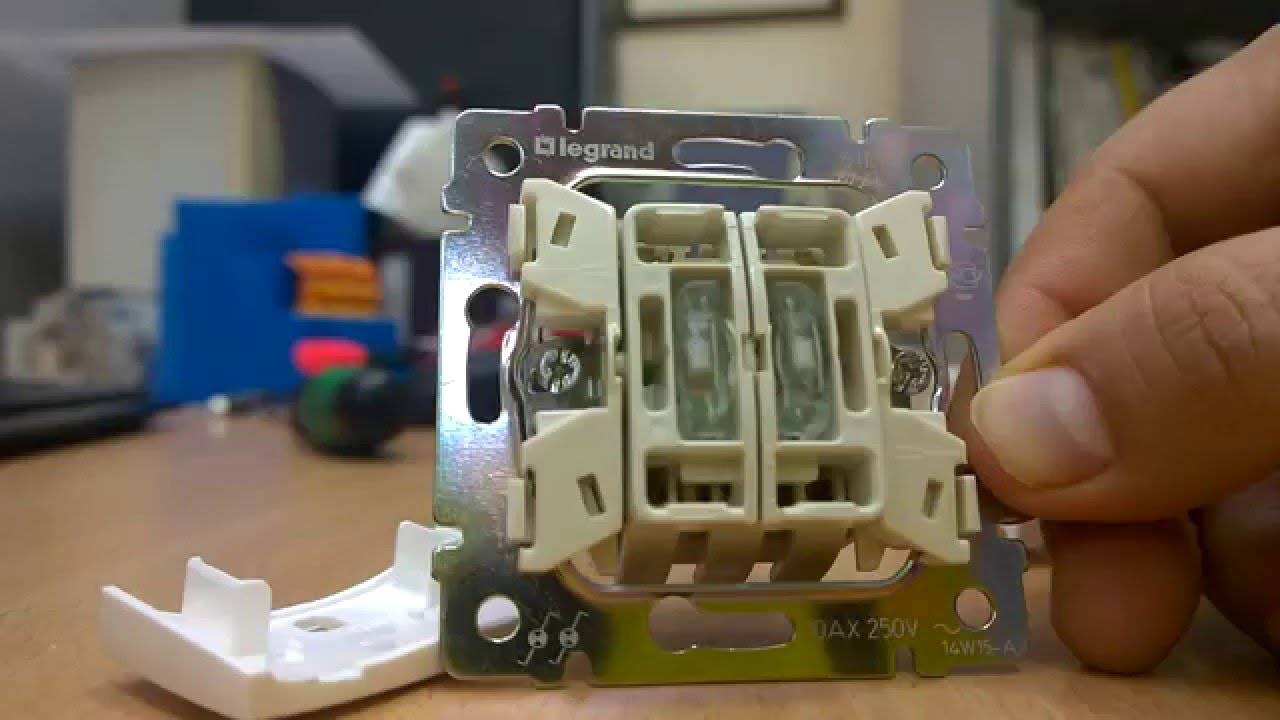

Двухклавишный аппарат с неоновой лампочкой.

Возможно, удаления пластиковых деталей будет недостаточно, чтобы получить доступ к цепочке подсветки. В этом варианте надо будет продолжить разборку прибора. В большинстве случаев для этого не обойтись без демонтажа включателя с места установки.

Виды выключателей в зависимости от типа подсветки

Необходимо лишь приобрести обычный выключатель и индикатор.
С ними в схему впаивают резистор, при его помощи напряжение сети понижается до минимального значения.
Схема светодиодной подсветки выключателя с конденсатором Чтобы на порядок повысить уровень свечения, можно использовать конденсатор. При выключенном оборудовании через резистор проходит ток, который идет дальше и включает светодиод.
Кроме светодиода в схеме имеется токоограничивающий резистор. При параллельном соединении резисторов одинакового сопротивления мощность рассчитывается, как и при последовательном соединении, а номинал каждого резистора должен быть равен расчетному значению, умноженному на количество соединенных параллельно резисторов.
Для примера рассмотрим, как установить индикацию на одноклавишном выключателе. Подсветка своими руками Самая простая схема подключения для выключателя со светодиодом выглядит следующим образом. Вот так выглядит смонтированная схема. Отличительной чертой таких выключателей является способ их монтажа: они устанавливаются на разных стенах в комнате, но подключают только один источник света.

Подсветка с применением неоновой лампы

По виду это устройство представляет собой резистор с неоновой лампой. Схема устройства прибора Представленный прибор разнится с обычным выключателем только наличием специального подсвечивающего индикатора, который может выступать в роли лампы неонового типа или же светодиода, содержащего ограниченный резистор. Чтобы правильно вмонтировать новый выключатель, нужно соблюдать такую же схему, как и при снятии, только в обратном порядке, то есть: Вставить в гнездо внутреннюю часть, предварительно подсоединив к ней провода.

Ниже можно ознакомиться с фото представленных видов выключателей с подсветкой. При таком подключении ток цепи будет рассчитан исходя из потребности лампы, превысив потребности светодиода в сотни раз. В зависимости от формы и размеров корпуса определить место установки светодиода. Затем на выходах черные провода нужно соединить со входными клеммами второго переключателя. Применение светодиодного выключателя Оснащенный подсветкой выключатель устанавливается там, где даже в дневное время темно, а постоянное использование осветительного прибора нецелесообразно.

Ток нагрузки пойдёт по пути с наименьшим сопротивлением и светодиод погаснет. Последовательность действий: Выключаем рубильник и обесточиваем помещение. Что-либо испортить при установке подсветки в настенный выключателя невозможно, как сам светильник является ограничителем тока.
Монтаж 1 клавишного выключателя с подсветкой

Правила подключения

Независимо от вида, установка выключателя с подсветкой происходит одинаково. Отличия лишь в паре нюансов.

Куда подводить провода

Перед тем как приступать к установке выключателя с индикатором, важно разобраться в конструкции. Для этого рекомендуется снять клавиши

Чаще всего они фиксируются к корпусу при помощи штырьков или защелки.

Под клавишами можно увидеть клеммы, предназначенные для подключения проводов. Почти всегда они визуально представляют собой небольшие медные площадки с винтами.

Чтобы подключить провода, их конец необходимо избавить от изоляционного слоя и зачистить провод, провести его под винт и контактную пластину, при помощи первого надежно зафиксировать. Затягивать следует с усилием, но главное не перестараться, конструкция довольно хрупкая. Спустя время качество соединения лучше проверить повторно и снова подтянуть, поскольку под винтом медь незначительно поддается.

Подключение выключателя света с одной клавишей с подсветкой

Схема присоединения подсветки к сети

Схема подключения чрезвычайно проста – от щитка на светильник подается напрямую ноль, а на одну из клемм выключателя заводится фаза. От второй клеммы провод подается на вывод осветительного прибора.

Реализовать эту схему просто и быстро. Количество клемм зависит от количества клавиш в выключателе. На одинарной конструкции имеется всего 2 клеммы, а подрозетник должен быть оснащен двумя проводками. Запутаться попросту невозможно. Требуется один провод заводить под клемму от щитка, а второй от осветительного прибора. Где и какой, не имеет значения.

Как подключить выключатель с двумя клавишами и подсветкой

Схема включения двойной модели с подсветкой

Схема подключения данной электрической конструкции мало чем отличается от предыдущей. В подрозетник выводится трехжильный провод. Две жилы предназначены для группы осветительных приборов, а одна для поступления питания. На этом все отличия заканчиваются.

В реализации способ немного сложнее, поскольку нужно найти фазную жилу и подключить к требуемому гнезду. Двойной выключатель оснащен тремя контактами для подключения. Фаза чаще всего выведена коричневым или красным цветом, а от осветительного прибора окрас проводов может быть одинаковым. Перед подключением проверяется наличие фазного напряжения, при необходимости провод маркируется.

Установка одинарного выключателя

Затем демонтируется старый выключатель, если он был ранее установлен. Для этого:

  1. Снимаем клавиши, поддевая их отвёрткой с плоским жалом.

    Каждая клавиша (если их несколько) аккуратно поддевается отвёрткой и удаляется из посадочного гнезда

  2. Аккуратно удаляем декоративную рамку.
  3. Откручиваем винты крепления выключателя к подрозетнику и вытаскиваем корпус прибора из стены.

    После отручивания двух винтов корпус выключателя можно свободно вынуть из гнезда подрозетника

  4. Ослабляем крепления проводов и отсоединяем их.

    Для отсоединения проводов достаточно ослабить болты их крепления на 1–2 оборота

В результате у нас в руках останется внутренняя часть старого выключателя, которую можно утилизировать или оставить на запасные части.

Чтобы правильно вмонтировать новый выключатель, нужно соблюдать такую же схему, как и при снятии, только в обратном порядке, то есть:

  1. Вставить в гнездо внутреннюю часть, предварительно подсоединив к ней провода.
  2. Закрутить болты крепления к подрозетнику.
  3. Установить рамку и клавиши.
  4. Включить рубильник и проверить работоспособность устройства во всех режимах.

    При выключенном свете лампочка подсветки должна гореть

Необходимо отметить, что процесс подключения выключателя с подсветкой ничем не отличается от подсоединения обычного прибора.

Монтаж и подключение выключателей с несколькими клавишами

В обиходе часто используются выключатели на несколько клавиш. С их помощью можно управлять работой сразу нескольких линий приборов освещения. Их устанавливают в больших помещениях или при необходимости включать и выключать свет в нескольких комнатах из одного места.

Установка таких выключателей полностью аналогична изложенной выше с тем лишь отличием, что из стены будет подходить один фазовый провод и несколько (по числу клавиш) проводов от потребителей

Важно подключить их в правильном порядке

Особенности подключения

Прежде чем подключить выключатель с подсветкой, необходимо убедиться, что управляемый им светильник не оборудован пуско-регулирующим аппаратом (ПРА). Такие аппараты присутствуют в устройствах для газоразрядных ламп, из которых в быту наиболее популярными являются люминесцентные (лампы дневного света).

Если подключить выключатель с подсветкой к светильнику с ПРА, происходит следующее: протекающий в цепи небольшой ток постепенно заряжает конденсатор ПРА. А он время от времени инициирует зажигание лампы, так что та вспыхивает. Такое мигание будет происходить постоянно, поэтому от индикации придется отказаться. Решить данную проблему поможет только установка параллельно лампе резистора с тем же сопротивлением, что и в цепочке подсветки.

Лучше всего выключатели с подсветкой работают с лампами накаливания — как обычными, так и галогенными.

Схемы подключения с подсветкой

В подключении выключателя ничего особенного нет, выполняется оно по стандартной схеме:

  1. При помощи индикатора фазы (прибор похож на отвертку с лампочкой) определяется фазный провод — именно к нему нужно подсоединять выключатель.
  2. Линия, на которой будут проводиться работы, обесточивается.
  3. В имеющемся в стене углублении фиксируется коробка.
  4. В коробку устанавливается внутренняя часть, которая при этом подключается к проводам. К фазе нужно подключать контакт, помеченный литерой «L», управляемые цепи (светильники) подключают к контактам «L1», «L2» и т.д.
  5. Далее устанавливается клавиша и выключателем можно пользоваться. Многие модели оснащаются пластиной, которая защищает от загрязнений пальцами область стены вокруг выключателя. Если такая пластина в комплекте имеется, ее нужно установить согласно инструкции.

Любой выключатель обязательно нужно устанавливать в разрыв фазы. При установке в разрыв нулевого провода он также будет отключать освещение, но в этом случае светильник даже в выключенном состоянии будет находиться под напряжением, что может привести к электротравме пользователя при замене лампы.

Можно сделать подсветку самостоятельно и оборудовать ею обычный выключатель. Индикаторная цепочка может быть собрана из следующих компонентов:

  • светодиод АЛ-307 (горит красным светом);
  • резистор сопротивлением не менее 100 кОм и рассчитанный на мощность как минимум в 1 Вт;
  • диод КД-521 (защищает светодиод от пробоя обратным напряжением).

Нужно учесть, что приведенное сопротивление резистора является ориентировочным. Его желательно точно рассчитать, ведь величина протекающего в цепи тока будет зависеть еще и от сопротивлений самого индикатора и основного светильника. Если же взять резистор «на глазок», то при значительном сопротивлении светильника может получиться так, что светодиод будет светиться еле-еле.

При расчете сопротивления резистора нужно учитывать следующее:

  • для свечения светодиода требуется ток в 2 мА и напряжение в 1,5 – 2 В;
  • для свечения неоновой лампы требуется ток в 0,1 мА и напряжение в 40 – 80 В.

Сопротивление управляемого выключателем светильника можно определить мультиметром или при помощи специальных таблиц. Кроме того, на многих интернет-сайтах размещены онлайн-калькуляторы, с помощью которых можно подобрать резистор для различных индикатора и светильника.

Значение сопротивления на резисторе не всегда прописывается цифрами — оно может кодироваться цветовой маркировкой. Расшифровку цветовой комбинации можно найти в специальных таблицах — они опубликованы в Сети.

Подключения проходного выключателя с одной клавишей

Подсветка потребляет мизерный объем электроэнергии — примерно 1 кВт*ч в месяц. Но ее можно сделать еще более экономичной. Для этого в качестве ограничителя тока следует применить конденсатор емкостью 1 мкФ. При такой схеме резистор должен иметь сопротивление 100 – 500 Ом — он включается последовательно с конденсатором и служит для ограничения тока его заряда.

Минус такого решения состоит в том, что конденсатор имеет большие размеры и не в любой выключатель может поместиться.

Клавиша обычного выключателя, в отличие от устройства с подсветкой, изготавливается из непрозрачного пластика и чтобы самодельная подсветка была видимой, в ней нужно просверлить отверстие. Для предотвращения попадания внутрь пыли его можно замазать силиконом.

Правила подключения

Чтобы не испортить дюралайт и обеспечить исправно работающую подсветку необходимо соблюдать ряд правил.

  1. Сделайте все необходимые замеры заранее. Чаще всего длина ленты составляет 5 м, ее можно разрезать в специально обозначенных местах или удлинить, соединив несколько отрезков.
  2. Соблюдайте полярность, т. к. вы имеете дело с полупроводниковым устройством. В случае неправильного подсоединения светодиоды не загорятся, тогда нужно поменять подключение питающих проводов.
  3. Производите все манипуляции по установке на отключенном устройстве и проверяйте соединения перед включением в сеть.
  4. Монтируйте ленту на специальный профиль из алюминия или пластика, он выполнит роль теплоотвода и снизит риск быстрого перегорания.
  5. Выбирайте блок питания с запасом мощности минимум 30% для всей электрической цепи. Это нужно для того, чтобы БП не работал на своем пределе, тогда срок эксплуатации прибора будет дольше.
  6. Подключайте LED-ленту параллельно отрезками не более 5 м каждый. При последовательном соединении нагрузка будет больше допустимой, устройство не будет работать исправно, также проявится неравномерность свечения диодов.

Светодиодную ленту следует монтировать на алюминиевый профиль, который выполняет роль теплоотвода.

Правила подключения

Независимо от вида, установка выключателя с подсветкой происходит одинаково. Отличия лишь в паре нюансов.

Установка одинарного выключателя

Проще всего выполнить подключение одноклавишного (одинарного) выключателя с подсветкой. В первую очередь необходимо отключить электроэнергию и снять старый выключатель.

Для этого:

С помощью плоской отвертки снять клавишу.
Осторожно убрать декоративную накладку.
Открутить винты, соединяющие устройство с подрозетником. Вытащить его.
Ослабить крепления, отсоединить провода.

По окончании манипуляций на руках остается внутренность демонтированного выключателя

Ее выбрасывают или используют в качестве запасных деталей

По окончании манипуляций на руках остается внутренность демонтированного выключателя. Ее выбрасывают или используют в качестве запасных деталей.

Чтобы поставить новый выключатель света с индикатором/подсветкой, необходимо повторить перечисленные действия, только в обратном порядке:

  1. Вставить «внутренности» в подрозетник, не забывая прикрепить провода к контактам выключателя.
  2. Вкрутить болты.
  3. Установить декоративную рамку.
  4. Вставить клавишу.
  5. Включить электроэнергию для проверки правильности монтажа и подключения. Если работа сделана правильно, диод в подсветке засветится.

Монтаж и подключение выключателей с несколькими клавишами

Подключение двойного или тройного выключателя с подсветкой проводится примерно так же. Для установки конструкции с двумя клавишами понадобятся отвертка, бокорезы, наконечники и индикатор, с помощью которого определяют фазу.

Работа проводится так:

Как и в предыдущем случае, в первую очередь необходимо обесточить квартиру/дом. Далее начинается демонтаж старого устройства.
Снять клавиши и открутить винты. В подрозетнике останется три проводка. Один — приходящее питание, еще два — питание, уходящее к осветительному прибору.
Теперь, используя индикаторную отвертку, необходимо найти фазный провод, пометить его или просто запомнить

Действовать нужно крайне осторожно, потому что этот этап требует наличия напряжения в сети.
Обесточить сеть.
Провода зачистить от изоляции.
Взять новое устройство. В нем есть три контактные группы и пара проводов, идущих от подсветки.
С помощью измерительного прибора определить положение «Выкл.». Обычно на проводках, исходящих от светодиода, есть специальные контактные пластины для винтов

Винт нужно открутить, приставить к пластинке и закрутить назад. Повторить действие для остальных контактов.
Фазный провод прикрепить к пластине, расположенной отдельно от остальных, винтом.
Провод, идущий к люстре, соединить с контактом и закрепить.
Последний провод закрепить под контакт, на котором нет пластин.
Проверить правильность подключения.
Вставить внутреннюю часть выключателя в монтажную коробку.
Закрепить винты.
Установить на прежнее место клавиши.

Обычно на проводках, исходящих от светодиода, есть специальные контактные пластины для винтов. Винт нужно открутить, приставить к пластинке и закрутить назад. Повторить действие для остальных контактов.
Фазный провод прикрепить к пластине, расположенной отдельно от остальных, винтом.
Провод, идущий к люстре, соединить с контактом и закрепить.
Последний провод закрепить под контакт, на котором нет пластин.
Проверить правильность подключения.
Вставить внутреннюю часть выключателя в монтажную коробку.
Закрепить винты.
Установить на прежнее место клавиши.

По окончании монтажа подключить электроэнергию и проверить работоспособность устройства.

При необходимости в управлении источником света с разных мест следует установить проходной/перекидной выключатель. Его основное отличие от классических моделей — наличие подвижного контакта. Если нажать клавишу включение/выключение, он перекинется с одного контакта на другой, запуская работу второй цепи.

Подключение проходного выключателя с подсветкой

Схема подключения проходного выключателя предельно проста. Два отдельных устройства устанавливаются с двух сторон цепи.

Для этого понадобится проложить трехжильный кабель к одному и к другому. При включении первого выключателя цепь замкнется, и лампа будет гореть. При включении второго свет отключится.

С балластным конденсатором

В качестве гасящего элемента можно применить конденсатор. В цепях переменного тока емкость ведет себя подобно сопротивлению, причем номинал зависит от частоты (чем она выше, тем ниже емкостное сопротивление) и от емкости (с ее увеличением реактивное сопротивление падает).

Схема с гасящим конденсатором.

Принципиальное отличие от резистора в том, что на емкости не рассеивается активная мощность, поэтому можно говорить об определенной экономии электроэнергии. Насколько заметна экономия при таком техническом решении, можно определить расчетами. Пусть гасящий резистор в цепи освещения имеет сопротивление 220 кОм (сопротивлением светодиода и холодной нити лампы при предварительном расчете можно пренебречь). Значит, ток через резистор составит 1 мА, и на нем рассеивается мощность 220 милливатт. За один час затраты электроэнергии на освещение составят 220 милливатт-часов. Пусть в сутки освещение отключено в течение 20 часов. Тогда затраты о стоимость электроэнергии за разные периоды времени можно свести в таблицу.

ПериодРасход электроэнергииСтоимость киловатт-часа для населения (среднее значение), руб*кВт*чЗатраты на электроэнергию за период, руб.
Сутки4400 миливатт-часов=0,0044 кВт*ч3,5меньше копейки
Месяц132000 миливатт-часов=0,0132 кВт*ч0,05
Год1584000 миливатт-часов=0,1584 кВт*ч0,55

При использовании конденсатора вместо резистора экономится соответствующая сумма. Величину и значение профита каждый потребитель оценивает для себя сам. Но надо иметь в виду, что за эти деньги он получает увеличение габаритов (конденсатор на напряжение от 400 вольт достаточно велик по размерам) и необходимость (в данном случае – желательность) дополнительного резистора параллельно емкости для ее быстрого разряда. В такие схемы ставят еще и резистор, ограничивающий ток первичного заряда конденсатора, но в подобной схеме его роль играет осветительный прибор.

С неоновой лампочкой

В качестве светоизлучающего элемента можно применить неоновую лампу.

Подсветка с неоновой лампочкой.

Она работает при еще меньших токах – от 0,2 А. Преимущества этого светоизлучающего элемента:

  • не боится обратного напряжения, можно не устанавливать дополнительные детали;
  • меньший ток – меньше рассеиваемая мощность на балласте, меньшие габариты, меньший нагрев.

Уменьшенный ток также снижает вероятность возникновения мигания светодиодных ламп при выключенном положении выключателя.

Необходимые инструменты

Установка данного вида освещения не требует наличия сложного профессионального оборудования, кроме того, некоторые комплектующие могут идти в наборе с лентой. Чтобы установить дюралайт нужно иметь следующие материалы и инструменты:

  • катушку дюралайта;
  • 3-хжильный кабель ВВГнг-Ls сечением 1,5 мм2;
  • монтажный провод 1,5 мм2;
  • блок питания;
  • диммер/пульт управления;
  • ножницы или канцелярский нож;
  • бокорезы (кусачки);
  • термоусадочные трубки или изолента;
  • 2-сторонний скотч (в случае, если недостаточно клейкой основы ленты);
  • паяльник;
  • алюминиевый или пластиковый профиль необходимой длины;
  • жидкость для обезжиривания поверхности (спирт/ацетон/растворитель и проч.).

Инструменты для монтажа светодиодной ленты.

Сопротивление и мощность резистора

Вышеприведенные параметры резистора соответствуют напряжению сети 220 В. Бывает, что светодиодный светильник запитан от линии другого номинала. Тогда придется сделать расчет сопротивления и мощности резистора самостоятельно.

Сопротивление считаем по формуле R=∆U/I, в которой ∆U — разность между реальным напряжением в линии электроснабжения устройства и напряжением лампы, I — сила тока светодиода.

Лампочка будет работать нормально, если номинал резистора находится в пределах 150 – 510 кОм.

Мощность считаем по формуле P=∆U×I, где буквенные значения аналогичны вышеприведенным пояснениям.

Зная эти формулы, легко сделать необходимые вычисления номинала резистора.

Выключатель с подсветкой своими руками

В процессе эксплуатации электрооборудования иногда оказывается, что в каком-то из помещений неплохо было бы иметь подсветку выключателя. Для этого необязательно покупать устройство — можно самостоятельно усовершенствовать старое. Что для этого понадобится:

  • обычный выключатель;
  • светодиод с любыми характеристиками;
  • резистор на 470 кОм;
  • диод 0,25 Вт;
  • провод;
  • паяльник;
  • дрель.

С помощью паяльника начинают собирать схему. Катод диода (помечен черной полоской) подсоединяют к аноду светодиода (у анода ножка длиннее). Резистор припаивается к положительному контакту светодиода и к проводу, который будет служить соединением с выключателем. Второй провод подсоединяется к катоду светодиода.

Если под рукой нет резистора подходящей мощности или не хватает места для размещения, то его можно заменить двумя резисторами меньшей мощности, выполнив их последовательное подключение

Далее подсоединяют все к механизму включения-выключения. Фазный проводник, который ведет к лампе, подключают в клемму вместе с одним из проводов, ведущих к светодиоду. Другой проводок подключают к входной клемме вместе с фазным проводом, который подает ток из электросети

Нужно тщательно заизолировать оголенные участки провода и исключить касание проводников к корпусу, это особенно важно сделать, если он металлический

Проверяют схему подключения выключателя с подсветкой на работоспособность так: клавиша, замыкая контакт, приводит к загоранию люстры или светильника, в выключенном состоянии загорается лампа светодиода. Если схема работает правильно, можно устанавливать приспособление в корпус.

Чтобы было видно освещение, выводят лампу светодиода в просверленное отверстие вверху корпуса. Делать это необязательно, если корпус светлый — свет будет пробиваться сквозь него.

Подсветку выключателя можно выполнить с помощью неоновой лампы. В схеме используется газоразрядная лампочка HG1 и сопротивление любого типа номиналом 0,5—1,0 МОм с мощностью более 0,25 Вт

Где взять неоновую лампочку

Неоновые газоразрядные лампочки (неонки) представлены широким рядом и можно использовать любую доступную из них

Обратите внимание, слева на фото газоразрядная лампочка с резистором номиналом 200 кОм, вынутая из вышедшего из строя выключателя компьютерного удлинителя, которые еще называют Пилот. Ее с успехом можно монтировать в любой выключатель без дополнительных хлопот по поиску комплектующих. Такие же лампочки с резистором устанавливают в электрочайниках, и других электроприборах для индикации включенного состояния

По центру фотоснимка неожиданно оказался Малогабаритный Тиратрон (триод) с Холодным катодом МТХ-90. Справедливости ради скажу, что тиратрон МТХ-90 в моём бра светит не один десяток лет

Такие же лампочки с резистором устанавливают в электрочайниках, и других электроприборах для индикации включенного состояния. По центру фотоснимка неожиданно оказался Малогабаритный Тиратрон (триод) с Холодным катодом МТХ-90. Справедливости ради скажу, что тиратрон МТХ-90 в моём бра светит не один десяток лет.

Неоновые лампочки (неонки) окружают нас практически везде. В удивлены? Во всех старых светильниках используется стартер, это настоящая неоновая лампочка, помещенная в цилиндрический корпус. Для того, чтобы его извлечь из корпуса светильника, нужно цилиндр немного повернуть против часовой стрелки. Сколько в светильнике ламп дневного света, столько и стартеров. В стартере параллельно неоновой лампочке еще подключен конденсатор, он служит для подавления помех и при изготовлении индикатора не нужен.

Если стартер взят от старого светильника, прежде чем применить неоновую лампочку, не поленитесь проверить ее. Надо до монтажа подключить лампочку по вышеприведенной схеме. Лучше неонку брать из нового стартера, так как в старых стекло колбы лампочки изнутри, как правило, покрывается темным налетом и будет хуже видно свечение. Лампочка из стартера может быть с успехом использована при самостоятельном изготовлении индикатора фазы.

Готовый комплект подсветки для установки в настенный выключатель можно взять из неисправного современного электрического чайника. Как правило, в большинстве моделей имеется индикатор нагрева воды. Индикатор представляет собой неоновую лампочку, с которой последовательно включен токоограничивающий резистор и эта цепь включена параллельно ТЭНу. Если в Вашем хозяйстве завалялся неисправный электрический чайник, то неоновую лампочку с резистором можно извлечь из него и вмонтировать в выключатель.

На фотографии три неоновых лампочки от электрических чайников. Как видно светят они довольно ярко, поэтому в темноте будут в выключателе видны с большого расстояния.

Если внимательно присмотреться к изолирующим трубкам, надетым на места соединения выводов неоновой лампочки с проводами, то можно заметить на одной из трубок утолщение. В этом месте находится токоограничивающий резистор. Если трубку разрезать вдоль, то откроется картина, как на этой фотографии.

Соединение и резка LED-лент

Как говорилось выше, нельзя соединять участки длиной более 5 м, но иногда приходится иметь дело с монтажом нескольких отрезков 1 пятиметровой бухты (например, если какие-то элементы перестали работать и их нужно заменить). В таких ситуациях приходится прибегать к резке и соединению.

Места разрезания светодиодной ленты.

Дюралайт представляет собой набор сегментов, в котором находятся 3 светодиода и 1-3 токоограничивающих резистора, в конце каждого такого участка имеются соединительные контактные площадки, между ними – линия отреза (многие производители отмечают ее знаком “ножницы” или вертикальной линией).

Сращивание участков производится по этим же контактным площадкам.

Способы без пайки

Этот способ возможен при использовании коннекторов 1 из двух вариантов: проводной и беспроводной для соединения встык.

При использовании беспроводного коннектора отрезки подсоединяются к нему с 2 сторон контактными пятаками встык на соединительные площадки устройства.

Использование паяльника

Это способ более надежный и не требует дополнительных затрат. Он подходит для тех, кто уже сталкивался ранее с пайкой. Чтобы реализовать такой вариант соединения нужно зачистить контактные площадки ленты, нагреть паяльник, залудить флюсом контактные дорожки и припаять провод. Не стоить греть дюралайт дольше 10 секунд, это может его повредить.

На неоновой лампе

Схема выключателя с подсветкой на неоновой лампе:

Как Вы видите, в данном варианте подключения, когда клавиша разрывает основную цепь освещения, ток протекает через резистор к неоновой лампочке, которая загорается. Резистор нужен для того, чтобы понизить напряжение до такого значения, при котором индикация будет нормально светить, но сам светильник не включится. Этот момент очень важен, т.к. даже при отключенном свете, как Вы видите, неоновая лампочка замыкает цепь. Когда клавиша будет переключена в положение «вкл.», ток начнет протекать по основной цепи, т.к., как мы еще помним со школьных книг по физике, электрический ток всегда проходит по цепи с меньшим сопротивлением (резистор в этом случае помеха для включения подсветки).

Такая схема подключения одноклавишного выключателя с подсветкой является самой простой и использовать ее сможет даже новичок в электрике. В двухклавишных моделях все аналогично, просто вместо одной лампы будут установлены 2, на каждую клавишу, как показано на схеме ниже:

Если же Вы хотите сделать светодиодную индикацию, ниже предоставлен более сложный вариант подсоединения. Также рекомендуем просмотреть видео урок, на котором наглядно показан процесс подключения выключателя света:

Инструкция по установке и подсоединению проводов

1

Вариации выключателей

Строительные магазины и отделы с электротоварами предлагают покупателям огромный ассортимент самых разнообразных электрических точек. Хозяин может выбрать любой исходя из собственных предпочтений и интерьера помещения.

Специалисты выделяют три основных типа устройств для включения света в комнате.

Рекомендуем

Замена выключателя света в квартире – простая инструкция сложной работы для новичковЗамена выключателя света в квартире – простая инструкция сложной работы для новичковМонтаж вагонки своими руками — пошаговая инструкция

1.1

Обыкновенные приборы

Количество клавиш варьируется от одной до трех. Принцип их работы заключается в наличии маленького окошка, концентрирующем и передающим неоновый свет в пространство. Пользуются большой популярностью среди населения благодаря простоте обустройства и универсальности дизайна. Главный материал изготовления – пластик. Неприхотлив в уходе и долгосрочен.

1.2

Устройства с кнопками

Работает аналогично предыдущей модели, разве что на месте клавиш располагаются кнопки. В отличие от них существует несколько вариантов геометрических форм (круг, квадрат или прямоугольник). В основном их приобретают для оформления современных дизайнов квартир и частных домов. По большей части состоят из нержавейки или пластика. Достоинство кнопочных выключателей заключается в оригинальности и эффектности. Прекрасно дополняют любой стиль интерьера, будь то лофт или хай-тек.

1.3

Проходные выключатели с подсветкой

Для того чтобы монтировать такой тип электрических точек, владельцу следует обозначить несколько месторасположений для них. Подобные приборы станут отличным вариантом для длинных помещений (прихожих или гостиных) или двухэтажных домов (включение света для разных участков лестницы).

Большой плюс такого рода устройств состоит в экономности. Не надо включать свет на огромной площади. Стоит только щелкнуть клавишей – и ясно будет на нужном клочке. Часто они встречаются в общественных местах – учебных заведениях, банковских учреждениях и сфере обслуживания.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
