Какой кабель лучше одножильный или многожильный?

Распространённые многожильные кабельные изделия

Одножильный провод или многожильный: классы гибкости проводов

Выбор продукции с несколькими каналами шире.

  • ППВ — плоский жёсткий провод с 2–3 медными моножилами. Двужильные разновидности применяют для простых схем освещения, электропроводки в однофазной системе. Такими проводами оснащают гаражи, дачи, но они не подходят для трёхфазных сетей. Трёхжильный ППВ подойдёт к сложным схемам освещения. Нормативно его разрешено прокладывать только стационарно в лотках, коробах, кабель-каналах, защитных гофрированных трубах.
  • ВВГ — кабель круглый гибкий в ПВХ изоляции (ВВГ п — плоский). Подлежат открытой и закрытой прокладке. Наиболее востребована марка ВВГ нг. Безопасен при одиночной и групповой прокладке. Кабель применяется в разводке освещения, в силовых линиях. С помощью него выполняю ввод в этажный, квартирный щитки. Радиус изгиба 10–15 диаметров (7,5 — для марок с многопроволочными жилами).
  • NYM — аналог ВВГ нг-LS, который производится в соответствии с немецким стандартом DIN 57250.
  • ПВС — провод соединительный в поливинилхлоридной изоляции. Имеет 3–5 многопроволочных изолированных жилы, которые скручены и объединены ПВХ оболочкой. С помощью него изготавливают бытовые удлинители, подводят питание к бытовым приборам: плитам, чайникам, холодильникам, стиральным и посудомоечным машинам. Для стационарной проводки подойдут модификации ПВС нг, ПВС нг-LS (нг — пониженной горючести, LS — низкое дымовыделение).
  • ШВВП — шнур виниловый плоский с 2+ параллельными изолированными жилами из медных нитей. Отличается от предшественника формой, ценой немного ниже.

Необходимое число жил определит даже начинающий электрик. В самой простой однофазной цепи понадобится либо двужильное соединение, либо фаза и ноль могут идти по отдельным моножилам. Трёхфазная система предполагает минимум 4 токопроводящих канала. Если на каждый пустить разные провода, их количество осложнит укладку, создаст путаницу и нагромождения. Многожильное изделие упорядочивает, облегчает монтаж, формирует эстетичную проводку.

Выбор кабеля для проводки

Электрическая проводка состоит из кабелей, проводов и креплений между ними. Провод — это одна токопроводящая жила, покрытая в зависимости от места использования герметичной неметаллической оболочкой, обмоткой или оплёткой из самых разных материалов.

Кабель состоит из нескольких проводов, объединённых под одной оболочкой

Маркировка проводов

Между собой провода различаются:

  1. Материалом — медь, алюминий, алюмомедь.
  2. Типом оболочки.
  3. Сечением жил — от 0,35 до 70 мм2 и более.
  4. Изоляцией.
  5. Номинальным напряжением.
  6. Количеством жил.

Наименование проводов представляет собой аббревиатуру, в которой зашифрованы начальные символы материалов, из которых они изготовлены, число жил и площадь сечения. Например, под маркировкой АВВГ 4*2,5 скрывается алюминиевый кабель с 4 жилами в виниловой изоляции, покрытый виниловой оболочкой и не имеющий брони. Обычно такие кабели зовутся голыми. Когда кабель выполнен из меди, буквы «А» нет. Для обычных помещений чаще всего используются кабели таких марок:

  • ВВГ — круглый или плоский провод для помещений с нормальной влажностью. Проводники медные, одножильные. Модификация ВВГнг — негорючая, не распространяет горение при монтаже в пучках. Исполнение ВВГнг-LS — то же самое, но с низким дымовыделением. Эти типы кабелей безопаснее всех. Количество жил в кабеле — от 1 до 4;
  • АВВГ — круглый или плоский кабель для прокладки внутри помещений с нормальной влажностью. Проводники алюминиевые, одножильные. Горению не подвержен. Количество жил в кабеле — от 1 до 4;
  • NYM — негорючий круглый кабель с одножильными медными проводниками. Аналог отечественного кабеля ВВГнг;
  • ПВС — круглый кабель с многожильными медными проводниками;
  • ШВВП — плоский кабель с медными многопроволочными проводниками. Максимальное сечение кабеля ШВВП — 0,75 мм2. Используется для подключения электроники и бытовой техники.

Таблица: силовые кабели с ПВХ и резиновой изоляцией

МаркировкаОбозначение
АСалюминиевая жила и стальная оболочка
ААалюминиевая жила и алюминиевая оболочка
Бброня из двух стальных лент с антикоррозийным покрытием
В (первая)ПВХ-изоляция
В (вторая)ПВХ-оболочка
Гбез защитного слоя поверх оболочки
Швоболочка из выпрессованного ПВХ-шланга
Шпоболочка из выпрессованного полиэтиленового шланга
Кброня из круглых оцинкованных стальных проволок
Ссвинцовая оболочка
Оотдельные оболочки поверх каждой фазы
Ррезиновая изоляция
НРоболочка из резины, не поддерживающей горение
Псизоляция или оболочка из самозатухающего полиэтилена
Пвизоляция из вулканизированного полиэтилена
нгне поддерживает горение
LSпониженное дымовыделение
КГкабель гибкий

Критерии выбора провода

Для квартиры подойдёт изолированный электропровод, предназначенный для бытового применения и рассчитанный на напряжение 220–380 вольт, и он бывает:

  1. Медный. В настоящее время чаще всего используется медный кабель, так как сопротивление меди меньше, соответственно, такой провод может пропустить больший ток и обеспечить большую мощность. Также медный провод долговечен и прочен, легко поддаётся лужению, пайке и сварке при помощи самых доступных инструментов. Минус меди в том, что она быстро окисляется, а также дороговизна. Кроме того, если соединение не облудить, то оно со временем будет проводить ток всё хуже и начнёт греться.
  2. Алюминиевый. Это химически более активный материал, и он легче, чем медь. Зато проводимость у него в два раза ниже. Сварку алюминия осуществляют только в среде инертного газа, а пайку — с использованием припоя и флюса. И соединяется он только с алюминием — через болты и гайки. В процессе монтажа соединений (кроме сварки) требуется зачистка и смазка. Напрямую соединять алюминий и медь нельзя, так как место контакта быстро разрушится. Поэтому эти два провода соединяются только через клеммник или третий металл. Стоимость алюминиевого провода в несколько раз ниже, чем у медного.

Провода и кабели бывают одножильными и многожильными. Для скрытой проводки чаще используется одножильный провод, так как он жёсткий, поэтому многократно сгибать его нельзя. Многожильный провод мягкий и хорошо выдерживает многочисленные перегибы, поэтому годится для открытой проводки и использования в качестве шнура для подключения электротехники. Основное правило — остановиться на одном материале и всю проводку делать из него.

Многожильный кабель выдерживает изгибы и хорошо принимает форму сложных поверхностей

Кабель: виды и сферы применения.

Один или несколько проводников (жил), имеющих персональную изоляцию и собранных в общей герметичной оболочке, называют кабелем. Как внутренняя оболочка каждой жилы, так и общая могут быть выполнены из различных материалов: резины, ПХВ, алюминия или свинца. Если условия эксплуатации предусматривают возможность внешних воздействий, то верхняя оболочка может быть дополнительно бронирована покрытием из стали.

Кабель с одной жилой называется одножильным и имеет довольно ограниченную сферу применения. Гораздо большей популярностью пользуется многожильный (2, 3, 4 жилы) медный гибкий кабель. Каждый из них обладает своими преимуществами и недостатками, они различаются по степени гибкости, сечению, весу и цене. Сечение кабеля соответствует силе тока, который он может пропускать.

Твердый (одножильный) медный кабель (провод) применяется в ситуации, когда он после монтажа будет неподвижен. Например, в электродвигателях или внутренней электропроводке. Если нужно запитать оборудование с большим диапазоном движения (к примеру, кран козловой), если устройство проводки требует большого количества изгибов, то оптимально применить гибкий многожильный медный кабель, поскольку он более мягкий. Особенно это касается провода с большим сечением жил. Как правило, на изготовление гибких кабелей идет проволока из чистой либо луженой меди. Все зависит от необходимых параметров гибкости, чтобы при изгибании кабель не переломился (класс гибкости должен быть не менее 5-го).

Нижний ценовой сегмент занимают одножильные провода без защиты. Чем больше жил в кабеле и сильнее его защита (бронирование), тем кабель дороже. От количества жил (от 1 до 37 с сечениями от 0,75 до 800 мм2) и оплетки также зависит и вес. Стоимость медных одножильных кабелей в 3-4 раза выше алюминиевых.

Различают классы гибких медных кабелей и по специфике использования. Например, силовой нашел свое применение при создании кабельных линий передачи и распределения электричества в силовых электроустановках, осветительных сетях, в качестве проводки в жилых и промышленных зданиях. Он характеризуется наличием нескольких жил одинакового сечения, за исключением заземляющей, которая может иметь сечение меньшего размера. Медный многожильный кабель должен обладать устойчивыми механическими, электрическими и теплофизическими характеристиками, поскольку параметры работы силового кабеля должны оставаться неизменными при работе в любых условиях. Условно они делятся на кабели низкого напряжения (до 1 кВ) и высокого напряжения (до 30 кВ), имеют различный материал внешней изоляции (ПВХ, безгалогеновая, сшитый полиэтилен), различаются по наличию экрана, типу жил, характеру их скрутки.

Медные кабели бывают разных видов:

  • Контрольные гибкие кабели нашли широкое применение в электромонтажных работах, системах автоматизированной транспортировки, системах безопасности и автоматизации управления.
  • Огнестойкие и безгалогеновые кабели отвечают требованиям к повышенной огнестойкости и негорючести для сохранения работоспособности в случае возникновения пожара и для систем пожарной сигнализации.
  • Кабели управления обладают повышенной гибкостью для применения в роботах, на конвейерах и транспортерных лентах.
  • Кабели для передачи данных с защитой сигнала от внешних помех.
  • Кабели для частотных преобразователей и сервоприводов.
  • Кабели для передачи данных для оборудования офисов, звукозаписывающих студий, внешних линий связи, для медоборудования. Они имеют конструктивные особенности (попарно свитые жилы, дополнительные экраны).
  • Специальные термостойкие кабели с силиконовой оболочкой, выдерживающие температуры до 800 градусов (холодильные или нагревательные установки, сталелитейное производство, кораблестроительная и авиационная промышленность, цементные, стекольные производства, сауны и солярии).
  • Крановые кабели, которые необходимы для обеспечения работы подъемных механизмов (краны, подъемники, лифты). Они отличаются высокой устойчивостью к механическим воздействиям, выдерживают скручивающие и растягивающие усилия, имеют химически стойкую оболочку.

И еще много других – всепогодный резиновый кабель, плоский, компенсационный, коаксиальный (радиочастотный), видеокабель, инсталляционный, телефонный, BUS-кабель, кабели с разъемами, для альтернативной энергетики и медиа технологий, спиральный и судовой кабели.

Виды кабелей, их классификация

Прежде всего, кабели содержат в себе одну или две и более металлические жилы, покрытые изоляцией. Также они бывают покрыты броневой оплёткой. В основном продукцию классифицируют 5-ю категориями:

  • силовые;
  • контрольные;
  • управляющие;
  • коммуникации связи;
  • радиотехнические.

Силовые

Доставляют электричество на определённые расстояния к распределительным подстанциям, силовому оборудованию, электрическим щитам и пр. Они состоят из алюминия или меди. Поверхностная оболочка может быть сделана виниловой, хлопчатобумажной, резиновой и металлической.


Многожильный силовой кабель

Контрольные

Жилы сделаны из меди или алюминия. Используют для питания оборудования низкого напряжения и создания линий контроля. Площадь сечения жил варьируется в пределах от 0,75 до 10 мм2.

Управляющие

Применяют для обеспечения управляющих связей автоматизированных систем. Кабели оснащены экранированными металлическими оболочками. Экран предохраняет линии от нежелательного механического воздействия и влияния внешних электромагнитных полей.

Коммуникации связи

Высокочастотные кабели связи прокладывают на дальние расстояния, для местных коммуникаций применяется низкочастотная продукция.

Радиотехнические

Служат для осуществления связей между радиотехническими устройствами, компьютерами и другими высокотехнологическими устройствами. Примером могут служить телевизионные сетевые линии связи. Продукция содержит центральные монолитные жилы, покрытые полиэтиленом и экранированной оплёткой. Сверху кабель заключён в резиновую или пластиковую оболочку.


Телевизионный кабель

Конструкция одножильных и многожильных проводов

Под одножильным проводом подразумевается проводник с определенным количеством проводов, каждый из которых имеет одну монолитную жилу. Например, внизу на рисунке вы видите кабель медный двухпроводный одножильный. Многожильным же называется кабель с определенным количеством проводов, каждый из которых состоит из нескольких жил. В совокупности эти жилы определяют общее сечение проводника.

Одножильные и многожильные провода имеют одни типоразмеры. Например, каждого вида можно приобрести 1,5 мм2, 2,5 мм2 и 4 мм2 – сечения, которые используются для домашней проводки. Конечно, 4 мм2 используется реже, так как это большие денежные затраты, но все же есть владельцы домов, который с запасом на будущее кладут у себя дома такой провод.

Идентичные сечения одножильных и многожильных проводов выдерживает одинаковую нагрузку (если сравнивать один и тот же материал, например, медь). В плане сопротивления немного выигрывает одножильный провод, но это не критично в условиях домашней проводки.

У каждого типа провода есть свои плюсы и минусы. Мы рассмотрим их применительно к домашней скрытой проводке, поэтому плюсы некоторых изделий в данном случае могут стать минусами и наоборот. Что мы имеем ввиду? Давайте разбираться.

Обозначение по ГОСТ

Во-первых, определимся с названием.

Согласно ГОСТ 15845-80 вот что подразумевается под данными кабельными изделиями:

Что такое провод? Провод — это проводник (одножильный или многожильный) с изоляцией вокруг жилы в форме трубки. Некоторые провода вовсе не имеют изоляции.

Например голые провода А (алюминиевый), АС (алюминиевый со стальным сердечником), ПС (провод стальной), ПСО (провод стальной одножильный).

Отдельной категорией идет относительно новый вид проводов – СИП (самонесущий изолированный провод).

Очень подробно о его характеристиках, марках и отличиях можно прочитать в статье ниже.

Кабель — это уже несколько изолированных проводников соединенных в одну конструкцию. Кабели имеют двойной слой изоляции.

Изоляция самого проводника, плюс изоляция поверх всех жил. Вторая изоляция может быть из:

плас class=»aligncenter» width=»500″ height=»244″

резины или каучука

металла

СПЭ – сшитого полиэтилена

Самыми современными марками считаются кабели из сшитого полиэтилена.

То есть, грубо говоря получается, что кабель — это несколько проводов объединенных под одной защитной оболочкой. Если на 2-х, 3-х проводниках, даже скрученных вместе, нет еще одной изоляции, то это провод.

Из чего состоит провод или кабель

Провод и кабель в пределах этой статьи не имеют существенных различий, поэтому опустим их и приравняем эти понятия. Они состоят из токопроводящей жилы голой или покрытой одним или двумя слоями изоляции. Изоляция выполняется из диэлектрического материала, например, ПВХ, резина, полиэтилен, фторопласт. Жилы изготавливают из алюминия или меди. Также и по структуре жилы бывают:

  1. Однопроволочные — жёсткие. Состоят из цельного цилиндрического или фасонного (секторного) проводника, иногда их называют монолитными.
  2. Многопроволочные — мягкие. Состоят из 7 и больше тонких проволок. Точное количество проволок определяется в ТУ на изделие и в ГОСТ 22483-2012, это зависит от площади поперечного сечения ТПЖ и её класса гибкости.

Интересно!

Как мы уже сказали, правильными названиями типов жил является именно однопроволочная и многопроволочная, но в народе их часто называют одножильными и многожильными. Поэтому иногда возникает путаница, когда говорят о многожильном проводе: речь идёт о числе токопроводящие жил (больше одной), или о количестве проволок в одной жиле? В пределах этой статьи воспринимайте эти понятия как синонимы.

Из чего состоит провод или кабель

Провод и кабель в пределах этой статьи не имеют существенных различий, поэтому опустим их и приравняем эти понятия. Они состоят из токопроводящей жилы голой или покрытой одним или двумя слоями изоляции. Изоляция выполняется из диэлектрического материала, например, ПВХ, резина, полиэтилен, фторопласт. Жилы изготавливают из алюминия или меди. Также и по структуре жилы бывают:

  1. Однопроволочные — жёсткие. Состоят из цельного цилиндрического или фасонного (секторного) проводника, иногда их называют монолитными.
  2. Многопроволочные — мягкие. Состоят из 7 и больше тонких проволок. Точное количество проволок определяется в ТУ на изделие и в ГОСТ 22483-2012, это зависит от площади поперечного сечения ТПЖ и её класса гибкости.

Интересно! Как мы уже сказали, правильными названиями типов жил является именно однопроволочная и многопроволочная, но в народе их часто называют одножильными и многожильными. Поэтому иногда возникает путаница, когда говорят о многожильном проводе: речь идёт о числе токопроводящие жил (больше одной), или о количестве проволок в одной жиле? В пределах этой статьи воспринимайте эти понятия как синонимы.

Разница качества изоляции

Но все таки на первое место при любом сравнении выходит качество изоляции. Она играет важную роль в зависимости от условий монтажа.

Многие кабели можно помещать в агрессивные среды в открытом виде без всяких кабельных каналов или гофрорукавов.

А вот провода, даже не в активной среде, а всего лишь под воздействием воды (дождь), перепадов температур или прямых лучей солнечного света постепенно выйдут из строя. Не говоря уже о других посторонних воздействиях.

Кроме конечно СИП. Но и его в отличие от кабелей, нельзя прокладывать под землей, даже в трубе или гофре.

Отсюда и будет разница в цене, хотя казалось бы по конструкции оба вида и похожи (с двойной изоляцией). Поэтому провода применяются в зданиях, ЗРУ (закрытые распредустройства), а не на улице.

Иногда, для прокладки кабелей в земле и обеспечения дополнительной защиты, используют бронированные марки. Помимо всех слоев изоляции, у них поверх жил накладывается слой алюминиевой или свинцовой оболочки.

Характеристики гибкого кабеля

Основное предназначение гибкого кабеля состоит в подаче электрического тока к передвижным аппаратам высокой мощности (порядка 660 Вольт), переносным устройствам (электрогенераторы, пушки), а также подводка силовых кабелей к сети с напряжением до 1000 Вольт и более. Его часто используют в качестве сварочного кабеля, в этом случае требуется его строго прямолинейное расположение. Эта продукция была разработана с учетом механической нагрузки в виде заломов и перегибов под различными углами. За счет гибкости многопроволочный электрический кабель получил свое название, также существенно был увеличен его эксплуатационный срок. Прекрасно подходит для работы, как в помещениях, так и на открытом воздухе, устойчив к различным климатическим условиям, применим в процессе масштабных строительных работ для протяжки силовых линий электропередач.

Гибкий кабель представляет собой многожильный провод, где каждая токопроводящая жила состоит из большого количество ворсинок, которые обеспечивают требуемую гибкость и долговечность использования. Количество жил может быть разнообразным, при этом чаще всего присутствует заземление.

Многожильный гибкий кабель

Конструкция кабельной системы выглядит следующим образом:

  • Токопроводящие медные жилы, состоящие из мелких ворсинок, относящиеся к определенному классу гибкости;
  • Каждый проводник защищен специализированной синтетической пленкой, препятствующей слипанию жил друг с другом в процессе монтажа и нагрева. В зависимости от фирмы-производителя эту пленку многие заменяют специализированным тальком или порошком;
  • Каждая жила имеет свою резиновую изоляцию из полиэтилентерефталатной пленки, которая может выдерживать различные скачки температурного режима;
  • Защитная резиновая оболочка всего провода (изготавливается на основе каучука), придающая необходимую гибкость и защищающая от механических повреждений.

Маркировка данного вида материала находится на защитной верхней резиновой изоляции, с указанием фирмы производителя, сечения кабеля и количества жил, класса гибкости кабеля (существует 7 классов от 1 до 7), в отдельных случаях может присутствовать дата и время изготовления, а также аббревиатура «ГК».  Кроме этого каждая жила имеет свою цветовую гамму (коричневую, голубую, черную), а заземление, согласно мировым стандартам, выделяется зеленовато-желтоватым оттенком.

Многожильный гибкий кабель

Производители выпускают кабель, как круглой формы, так и плоской. Токопроводящие жилы чаще всего производятся на основе меди, но нередко можно встретить продукцию старого образца с алюминиевым проводником. Стоит помнить, что алюминиевая проводка при сравнении с медной выдерживает меньшую электрическую нагрузку при одинаковом типе сечения и количестве жил.

Выбираем между одножильным и многожильным проводом

На примере конкретных ситуаций и устройств рассмотрим, какой конкретно провод лучше: одножильный или многожильный.

В общем случае многожильные провода лучше подходят для питания нестационарного или подвижного электрооборудования. При стационарной прокладке их удобно укладывать в кабельных каналах, они легче проходят повороты и изгибы.

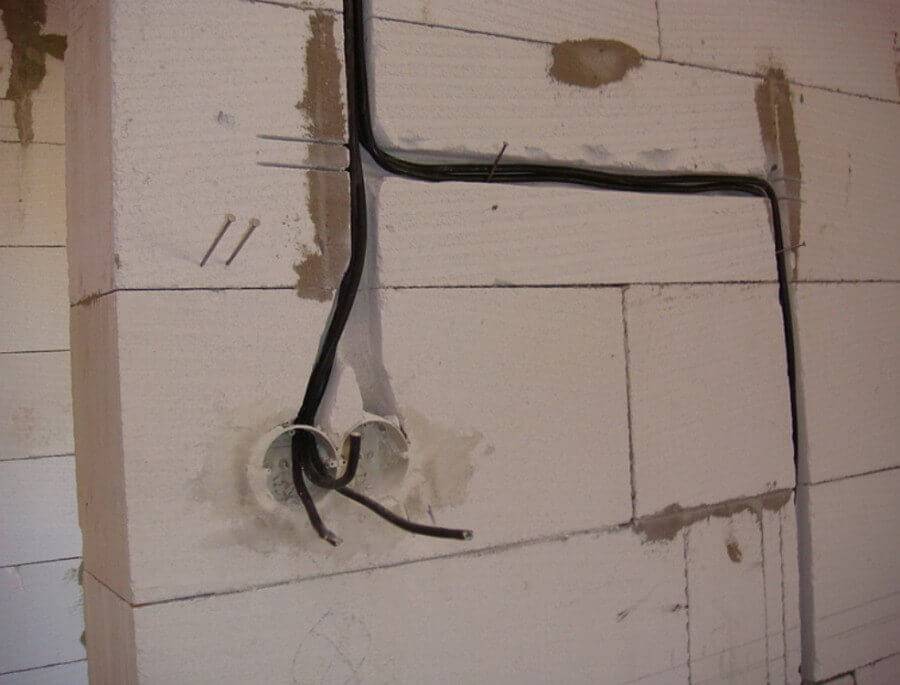

Для проводки в доме и прокладке в штробе лучше подходят одножильные кабели. Они выдерживают большие механические нагрузки типа сдавливания и растяжения, да и подвижность при таком способе прокладки совершенно не нужна.

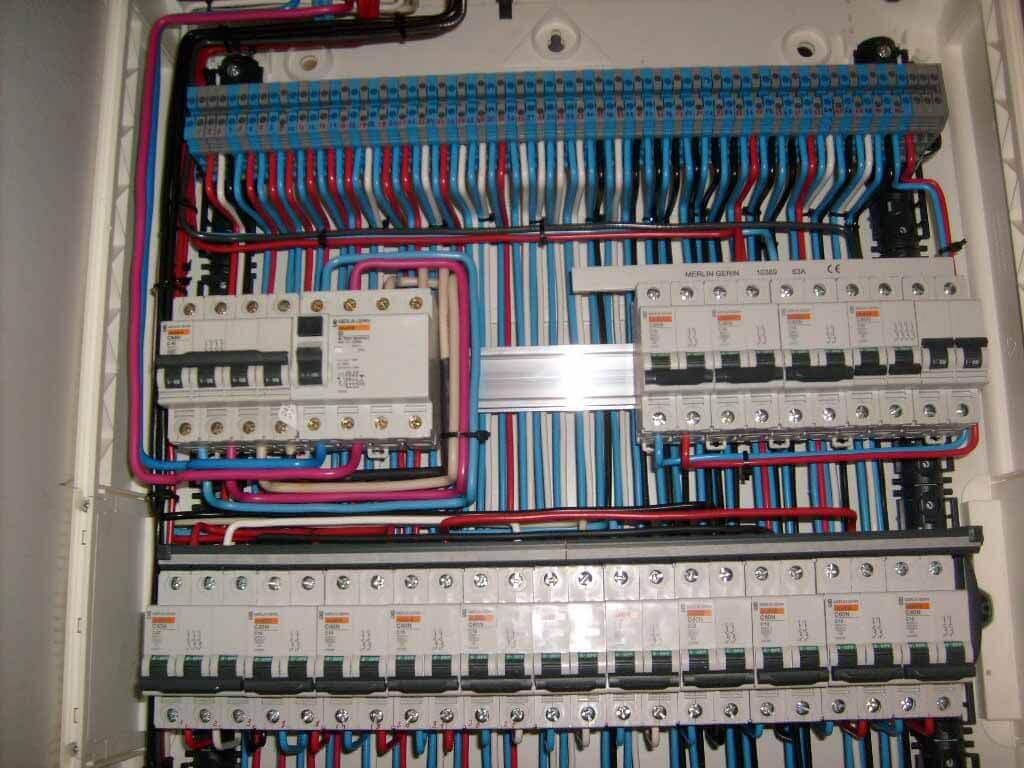

В щитке с автоматами и УЗО соединения легче и лучше проводить однопроволочными изолированными проводами типа ПВ-1. Так они будут жёстко стоять на своих местах, не переломятся при случайных рывках, например, при замене автомата. Плюс к тому такие провода будут жёстко держать ту форму, которую вы им придадите.

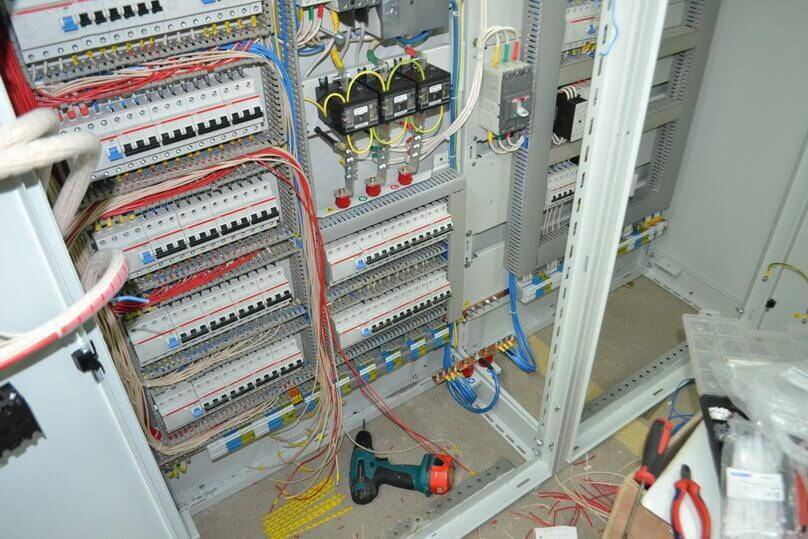

В ЩУ (щит управления) могут применяться и одножильные и многожильные провода в зависимости от типа клемм на установленной аппаратуре, а также от количества и расположения оборудования. Щиты должны предусматривать удобное и оперативное их обслуживание не только своей конструкцией, но и внутренним монтажом аппаратуры.

В информационных сетях, например, для видеонаблюдения, телефонии, интернета обычно используются специальные кабели с однопроволочной жилой, а для питания этих устройств — многожильные проводники. Либо они питаются прямо по кабелю связи.

Для подвижного оборудования используют шнуры, пример — дрели и другой электроинструмент, утюги, настольные лампы. В утюгах шнур покрыт тканевой оплеткой, для дополнительной защиты от высокой температуры и трения.

Часто задаваемый вопрос: что лучше держит ток? В бытовой электросети с частотой в 50 Гц число проволок в жиле не имеет особых значений. Выбор провода основывается только на условиях монтажа и эксплуатации описанных выше.

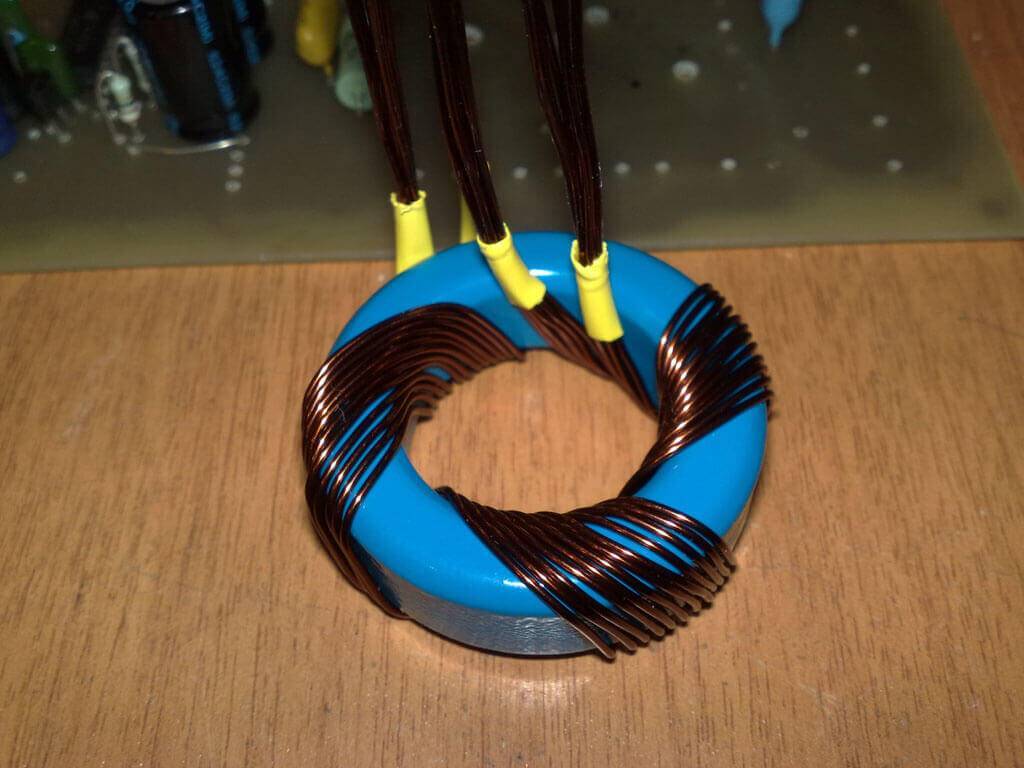

В высокочастотных цепях и в звуковой аппаратуре, а также в акустике имеет место скин-эффект. Это явление, когда ток течёт в большей мере по поверхности кабеля, и чем больше частота — тем больше носителей заряда выталкивается на поверхность.

Это вызывает уменьшение полезной площади поперечного сечения, следовательно, увеличению потерь в кабеле. Поэтому используются либо сплетенные отдельные однопроволочные жилы (в импульсных трансформаторах высокой мощности), либо мягкие многопроволочные жилы.

Напоследок рекомендуем просмотреть полезное видео по теме статьи:

Также читают:

  • Что лучше реле напряжения или стабилизатор
  • Сравнение кабеля NYM и ВВГнг
  • Соединение многожильных проводов

Как правильно выбрать кабель?

Несомненно, качество используемых элементов сильно влияет на работу всей электрической системы. Чем выше качество, тем лучше работает электросеть, то есть без перебоев

Поэтому очень важно правильно подобрать кабель, чтобы он был надлежащего качества

В маркировке кабеля производитель всегда уточняет материал, из которого сделаны жилы, из чего выполнена изоляция.

Маркировку изделия стоит особо тщательно изучить перед покупкой кабеля. На кабеле должна содержаться следующая информация:

  • марка;
  • название производителя;
  • соответствие ГОСТу или техническим условиям.

Размеры сечения и марка кабеля должны повторяться по всей длине наружной оплетки кабеля через равные промежутки.

Маркировка электрического кабеля содержит числа и три буквы. Первая цифра соответствует количеству жил в кабеле, вторая цифра – площадь сечения каждой жилы, третья – расчетное напряжение сети. Другие цифры обозначают класс гибкости.

Что касается букв, то первая буква – тип материала, используемого для верхней оплетки изоляции, вторая – тип провода, третья – тип материала для внутренней изоляции жил.

Если в маркировке кабеля на первом месте стоит буква «А», значит в это проводе жилы из серебристого металла, то есть алюминия. При отсутствии буквы «А» – в кабеле используются медные нити.

Тип провода обозначается буквами:

  • «К» – контрольный;
  • «П» – плоский;
  • «Ш», «У» – установочный;
  • «М» – монтажный;
  • «МГ» – монтажный с гибкой жилой.

Обозначения и расшифровка внутренней изоляции жил:

  • «В» или «ВР» – изоляция оплетки резиновая;
  • «П» – полиэтиленовая изоляция;
  • «Пв» – используется вулканизирующий полиэтилен;
  • «Пс» – применяется самозатухающий полиэтилен;
  • «С» – свинцовая наружная оплетка.

Изоляционный слой из резины может быть защищен поливинилхлоридной «В» оболочкой или найритовой «Н».

Образец расшифровки обозначения кабеля ВВГ 4х2,5-380. У кабеля четыре жилы из меди, каждая жила сечением 2,5 мм. Применение кабеля рассчитано на напряжение 380 В. Медные жилы изолированы оплеткой из поливинилхлорида и заключены в наружную оболочку из ПВХ.

Далее буква характеризует тип провода:

  • «НГ» – огнестойкий, негорючий;
  • «Б» – бронированный;
  • «LS» – при плавлении не выделяет дым.

Кабели с бронированной оболочкой целесообразно использовать в тех местах, где может возникнуть механическое повреждение.

Если в маркировке присутствует буква «Э» – это значит, что между жилами есть какой-то заполнитель. Буквенное обозначение «ОЖ» — однопроволочная жила.

Достоинства и недостатки

Когда функционально жилы собраны под единой оболочкой, то такой провод удобнее в прокладывании, особенно в труднодоступных лотках и кабель-каналах. Его оболочка защищает все жилы одновременно, т. е. налицо явная экономия в трудозатратах, на расходе материала изоляции. Но есть один бич всех многожильных проводов — это капиллярность, т. е. втягивание влаги с разделанного торца через полости между изолированными жилами. С этой целью полости заполняются резиной или подобными негорючими наполнителями.


Многожильные и одножильные кабеля

Одножильные мягкие медные провода, например, широко используются в автомобилестроении, где роль «минуса» играет сам корпус автомобиля, при разводке электропроводки в помещениях, сборке щитов освещения и распределительных шкафов, акустике.

Одножильные провода из меди незаменимы в электрических проводках к розеткам и осветительным приборам. Каждому электрику знакома процедура, когда в отсутствие штатного провода он вынужден распускать ножом многожильный кабель, извлекая оттуда отдельные изолированные жилы для выполнения задач по разводке групп розеток.

Вам это будет интересно Особенности ответвительного зажима

Важно! Изоляция и медный проводник одножильного провода должны выдерживать многократные перегибы при посадке розеточного модуля на место

Применение

Область применения гибких кабелей довольно обширна. Их можно найти в любой квартире. Практически все бытовые электроприборы подключаются к электросети с помощью гибких шнуров. Электрический утюг представляет собой подвижное устройство, которое оснащено КГ. Настольные лампы, наушники, многоразъёмные удлинители, телевизоры – все эти приборы подключаются к розеткам гибкими кабелями.

В промышленности станочное оборудование с числовым программным управлением (станки ЧПУ) имеют много подвижных электроузлов. Станки оснащены многопроволочными кабель-каналами. Проводка рассчитана на эксплуатацию в течение 5-10 лет, в зависимости от интенсивности работы оборудования.

Существуют каналы стандартной серии с ограниченной длиной открытого и закрытого типа. Наряду с этим, применяются изделия с неограниченной длиной. Универсальные каналы можно наращивать до любых размеров.

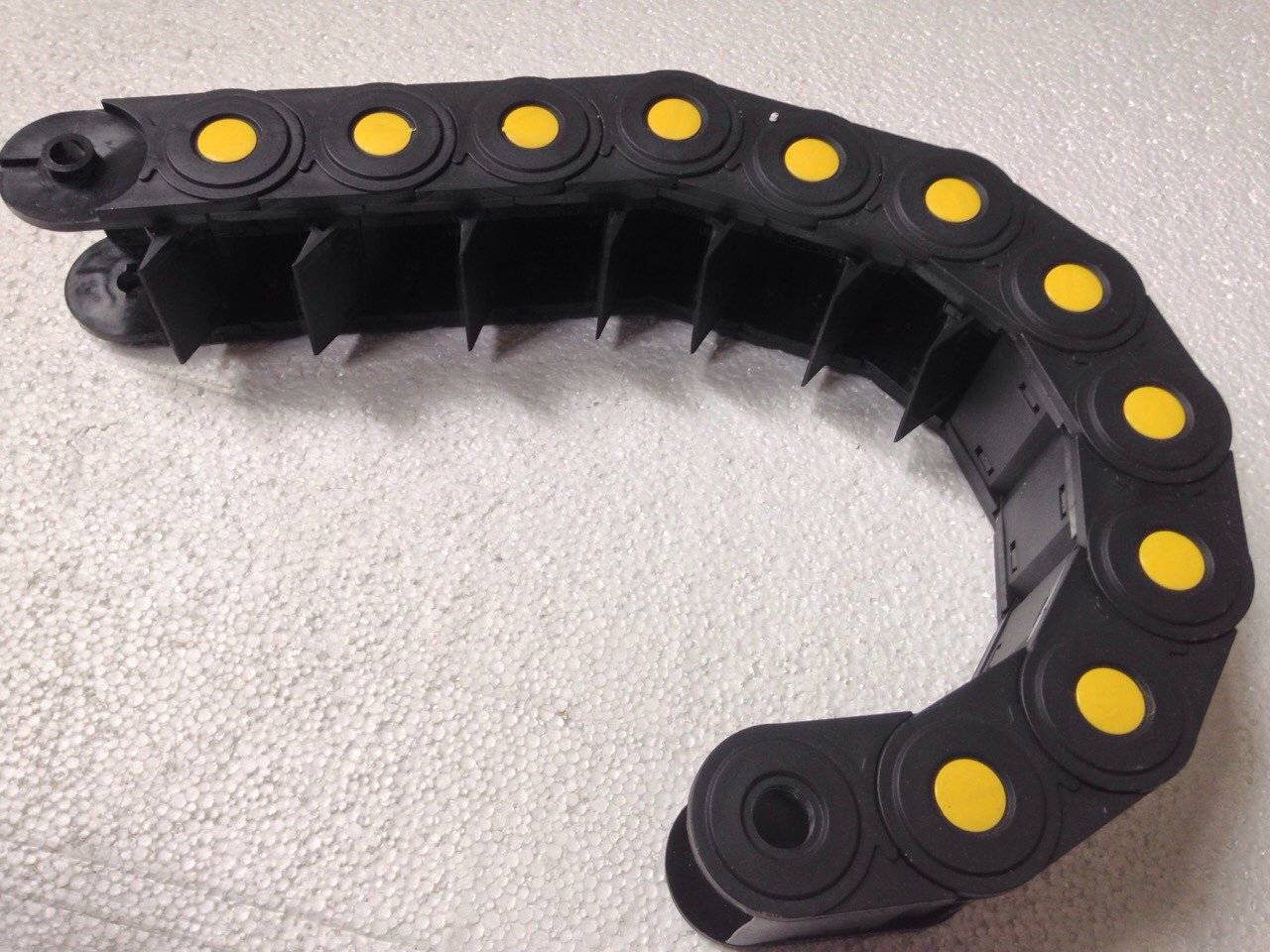

Кабелеукладчик

Миниатюрные подвижные кабелеукладчики с гибкими проводами применяют в принтерах. В КГ таких устройств применяются провода толщиной, измеряемой сотыми долями мм.

Дополнительная информация. Для скрытой проводки применять КГ можно, но нецелесообразно. Монтажная схема электросети из гибких проводников обойдётся гораздо дороже, чем сделать это из одножильных проводов.

Кабель гибкий применяют не только в подвижных системах. Им удобно соединить контакты в распределительных щитках, шкафах, где порой требуется изгибать КГ несколько раз, в случае ремонтных работ кабели можно использовать многократно. Соединения сигнальных устройств, пультов управления различного электрооборудования с источниками питания осуществляется гибкими шнурами для контрольного управления.

При выборе надо обращать внимание на модификации кабельных изделий. Есть провода с оболочками, не поддерживающие горение, тропического и холодостойкого исполнения. Для бытовых нужд наиболее подходят КГ в ПВХ оболочке, рассчитанные на напряжение 220 в

Если возникают сомнения, то стоит обратиться к профессионалам. Они помогут выбрать нужную марку изделия и осуществить её монтаж

Для бытовых нужд наиболее подходят КГ в ПВХ оболочке, рассчитанные на напряжение 220 в. Если возникают сомнения, то стоит обратиться к профессионалам. Они помогут выбрать нужную марку изделия и осуществить её монтаж.

Разница качества изоляции

Но все таки на первое место при любом сравнении выходит качество изоляции. Она играет важную роль в зависимости от условий монтажа.

Многие кабели можно помещать в агрессивные среды в открытом виде без всяких кабельных каналов или гофрорукавов.

А вот провода, даже не в активной среде, а всего лишь под воздействием воды (дождь), перепадов температур или прямых лучей солнечного света постепенно выйдут из строя. Не говоря уже о других посторонних воздействиях.

Кроме конечно СИП. Но и его в отличие от кабелей, нельзя прокладывать под землей, даже в трубе или гофре.

Отсюда и будет разница в цене, хотя казалось бы по конструкции оба вида и похожи (с двойной изоляцией). Поэтому провода применяются в зданиях, ЗРУ (закрытые распредустройства), а не на улице.

Иногда, для прокладки кабелей в земле и обеспечения дополнительной защиты, используют бронированные марки. Помимо всех слоев изоляции, у них поверх жил накладывается слой алюминиевой или свинцовой оболочки.
