Как сделать бегущую строку из светодиодов?

Сборка

Матричный модуль может иметь штырьковое соединение или контакты на плате в виде печатных проводников. От этого зависит способ их соединения. В первом случае для получения надежного электрического контакта задействуют жгут из проводков с коннекторами, а во втором придётся установить и запаять перемычки.

Но сначала необходимо объединить оба модуля в единое целое с помощью термоклея. Термопластичный клей не проводит электрический ток, а значит, его можно смело наносить на печатную плату. Клей наносят с торцов обеих плат, прижимают и оставляют на несколько минут. После затвердевания выходные контакты первого блока подключают к входным контактам второго блока по схеме:

  • VCC – VCC
  • GND – GND
  • D IN – D OUT
  • CS – CS
  • CLK – CLK

С обратной стороны печатной платы с помощью термоклея прикрепляют Arduino Nano, отсек для батарейки и выключатель. Детали располагают таким образом, чтобы можно было удобно ими пользоваться.


На следующем этапе производят подключение Arduino со светодиодным модулем, подсоединяя провода на вход первой матрицы. В зависимости от варианта исполнения модуля, операцию выполняют через разъёмное соединение или путем пайки по приведенной схеме:

  • VCC – 5V
  • GND – GND
  • D IN – PIN 11
  • CS – PIN 10
  • CLK – PIN 13.

На заключительной стадии сборки необходимо подключить питание от батарейки. Для этого минусовой контакт (черный провод) из отсека для кроны подключается на вывод GND Arduino. Плюсовой контакт (красный провод) соединяют с выключателем, а затем с выводом №30 Arduino, предназначенный для подачи питающего напряжения от нерегулируемого источника. В тестовом режиме сделанная своими руками бегущая строка может быть запитана через микро USB от компьютера.


Убедившись в надежности креплений и качестве электрических соединений, приступают к сборке корпуса. Его можно сделать из алюминиевого или пластикового профиля, так как элементы схемы не греются. Цвет, размеры, степень защиты и крепление корпуса зависят от будущего назначения устройства. В простейшем случае подойдёт защитный экран из строительного пластикового углового профиля с вырезом под выключатель.

Где применяется бегущая строка?

Светодиодная бегущая строка, благодаря своим конструктивным особенностям, позволяет монтировать ее как в помещении, так и снаружи его. Изделие способно работать в автономном состоянии, при котором даже не нужно его подключать к ПК. Сборка светодиодной бегущей строки своими силами сегодня очень актуальна.

Она незаменима для рекламы разной продукции и услуг. Как всем известно, движущийся объект привлекает намного больше внимания, чем неподвижный, а при применении электронного табло у вас будет одновременно статическая и динамическая рекламная конструкция. Схему бегущей строки вы можете подобрать индивидуально, стиль дизайна текста тоже можно подобрать исходя из собственных предпочтений.

Программирование бегущей строки

Для программирования светодиодного табло используется утилита LedshowTW, которая устанавливается на компьютер или ноутбук. В настройках программы указывается тип соединения с панелью, утилита поддерживает проводной способ через порт USB, беспроводное программирование при помощи сети Wi-Fi и коммутацию панели с помощью витой пары со штекером LAN. Тип соединения зависит от модификации используемого контроллера.

После запуска утилиты необходимо войти в меню настройки параметров дисплея. В открывшемся диалоговом окне выбирается модель используемого контроллера, а затем заполняются поля Screen width и Screen height (длина и высота светодиодной части табло). Дополнительно необходимо изменить поле, определяющее цвет экрана (выбирается один из предложенных цветов). Дополнительный раздел регулировки пикселей остается без изменений.

Необходимо активировать окно для программирования текста и ввода специальных символов. Программа позволяет просмотреть полученный текст и отрегулировать метод отображения информации и скорость перемещения букв. Предусмотрено отображение текущей даты, местоположение дополнительной информации, а размер шрифта корректируются при помощи мышки. Допускается синхронизация времени со встроенными в компьютер часами, имеется функция чередования текста.

Урок 16.1. Бегущая строка на русском языке. Arduino и MAX7221.

Сегодня в уроке научимся выводить текст на русском языке на матрицу MAX7221. Для более быстрой смены текста в бегущей строке «научим» Arduino выводить на матрицу полученный текст из монитора порта . Как подключать матрицу MAX7221 к Arduino, рассказывал в предыдущем уроке: Подключаемматрицу Max72xx (MAX7219) к Arduino. Простая анимация.

Подключение светодиодной матрицы 8×8 на MAX7219 к Arduino.

Для выполнения Arduino урока нам понадобится:

Для подключения необходимо пять проводов, которые чаше всего идут в комплекте с матрицей. Подключаем вывод CLK (MAX7219 ) к выводу 13 (Arduino), вывод CS подключаем к выводу 9, вывод DIN подключаем к выводу 11. Питание подключается VCC к +5В и GND к GND.

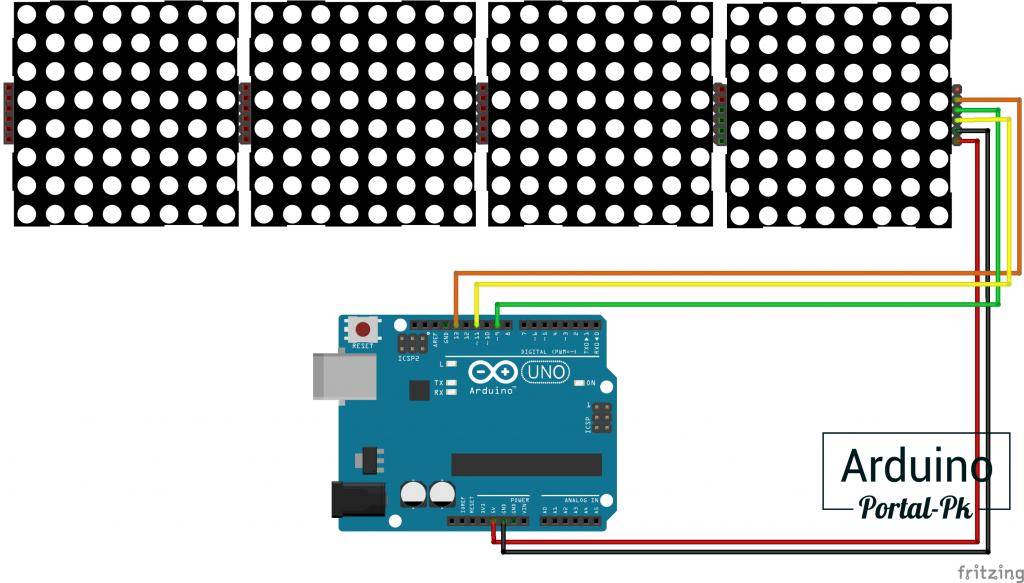

Схема подключения модуля с 4 матрицами к Arduino UNO .

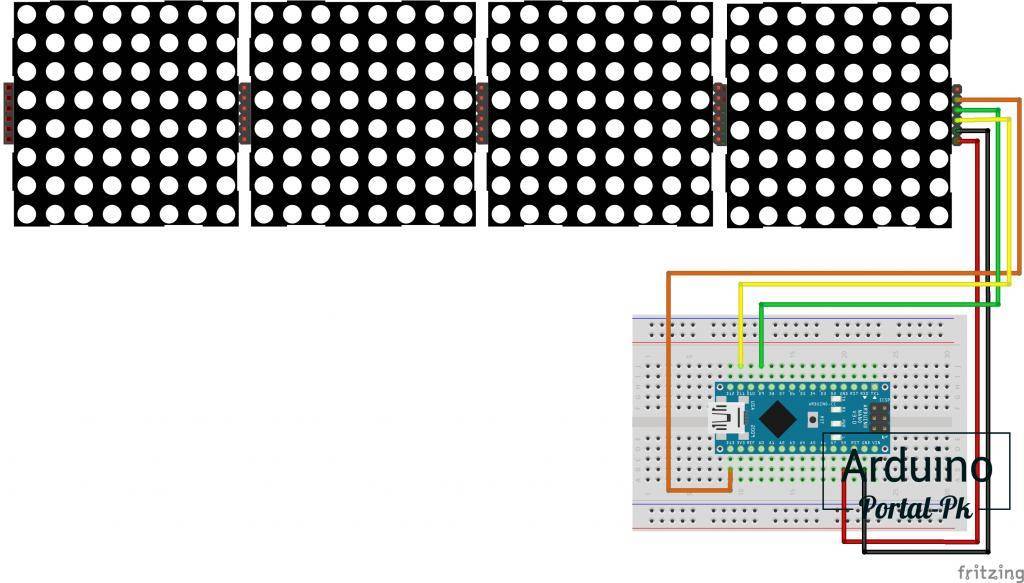

Схема подключения модуля с 4 матрицамиMAX7219 к Arduino NANO будет вот такой.


Установка библиотек Adafruit_GFX и Max72xxPanel. И настройка для вывода русского текста.

Существует несколько библиотек, доступных для управления матрицей на драйвере MAX7219 . В этом уроке я буду использовать две библиотеки: Adafruit_GFX и Max72xxPanel .

Для установки этих библиотек выполните следующие действия. 1. Откройте Arduino IDE и перейдите в раздел Скетч > Подключить библиотеку > управление библиотеками .

Должен открыться менеджер библиотек.

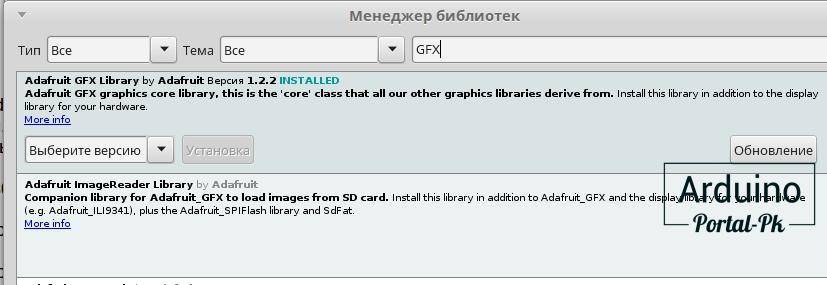

2. Укажите “ GFX” в поле поиска, выберете из списка и установите библиотеку от Adafruit GFX.

3. Библиотеку Max72xxPanel можно установить из zip архива. Для этого скачайте архив с библиотекой отсюда или внизу урока из раздела «Файлы для скачивания». В Arduino IDE перейдите в раздел Скетч > Подключить библиотеку > Добавить .ZIP библиотеку . Выбираете архив с библиотекой.

4. Скачать файл glcdfont.c и заменить его в библиотеке Adafruit-GFX. Библиотека находится C:\Users\USER\Documents\Arduino\libraries\Adafruit_GFX_Library. У вас путь до библиотеки может отличаться. Вы также можете скачать библиотеку Adafruit-GFX подготовленную для работы с русским текстом внизу статье есть раздел с материалами для урока.

5. В скетч нужно добавить функцию перекодировки русских букв из UTF-8 в Win-1251 . Добавить функцию можно в самом низу кода.

6. После установки библиотек перезагрузите среду разработки Arduino.

Пример вывода русского текста на матрицу MAX7221.

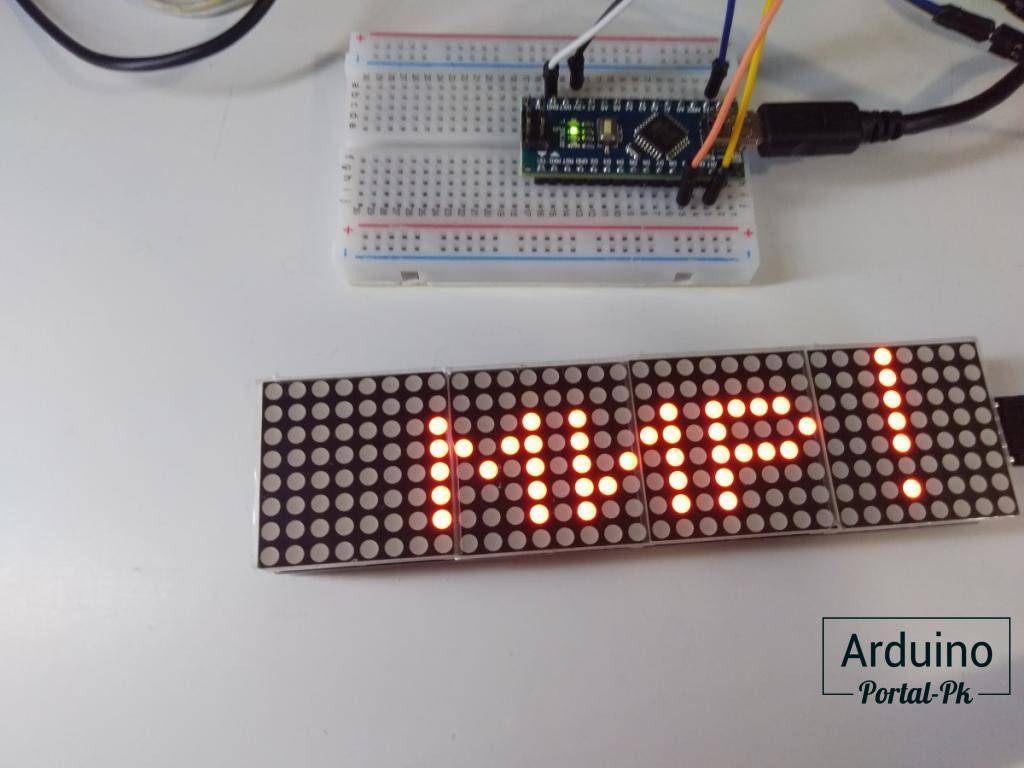

Пример 1. Выводим русский текст на матрицу. Текст хранится в переменной. Для смены текста нужно постоянно загружать скетч в Arduino.

В скетч нужно добавить функцию перекодировки русских букв из UTF-8 в Win-1251 . Добавить функцию можно в самом низу кода.

При выводе русского текста использовать функцию utf8rus() .

Как видно, вывод на матрицу не сильно отличается от вывода русского текста на SSD1306 OLED-диспл ей: SSD1306OLED-дисплей, вывод текста на русскомязыке в Arduino IDE

Пример 2. Выводим на матрицу русский текст, полученный из монитора порта.

За основу возьмем первый пример. Добавим в него функцию, которая посимвольно считывает значения с монитора порта. Сохраним полученный результат в переменную для вывода значения на MAX7221. А остальная часть кода остается без изменений.

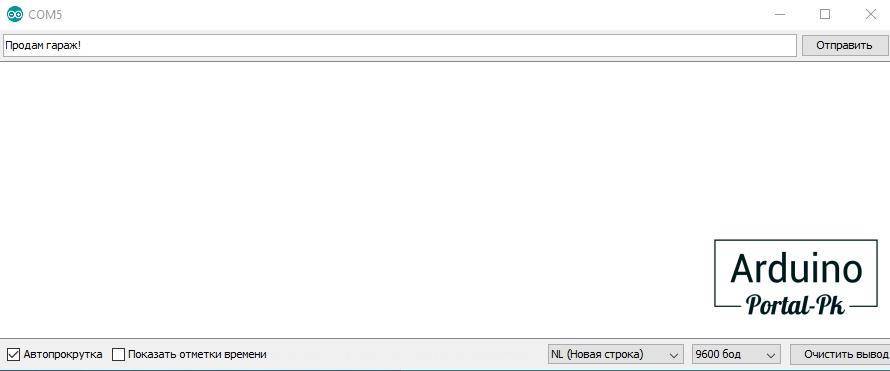

Для проверки работы откроем монитор порта в Arduino IDE. И напишем нужный текст.

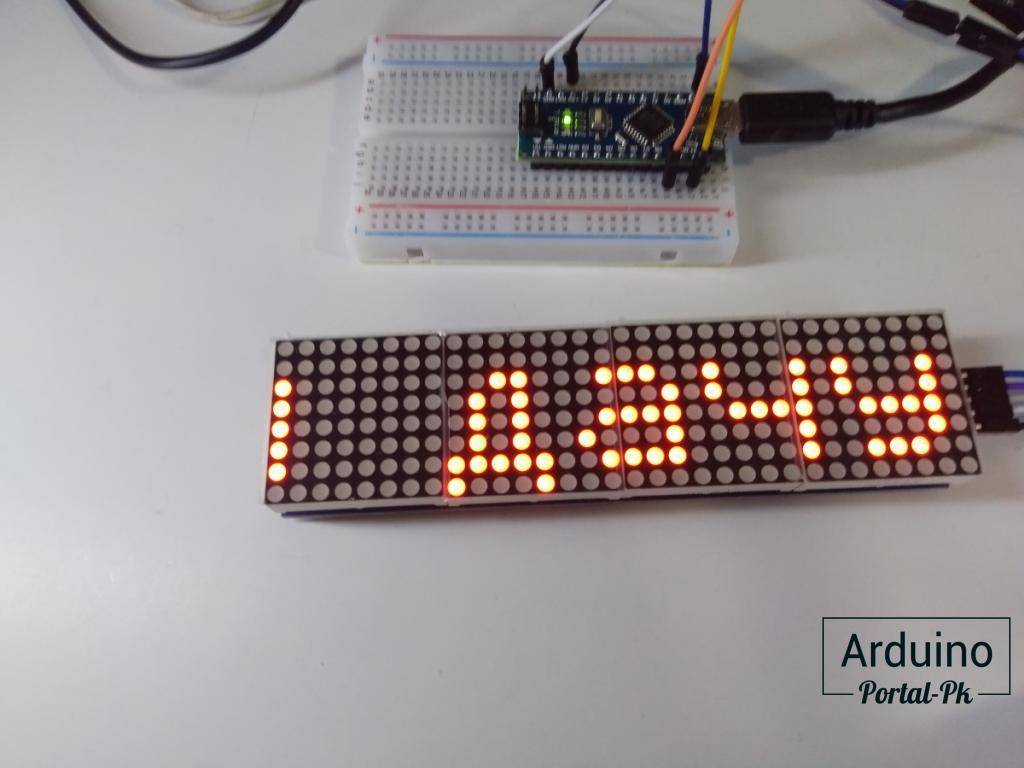

После чего нужно нажать кнопку « Отправить». Вот, что получается.

Один минус. Пока не закончится показ предыдущего текста, новый не будет выводиться на матрицу. Это особенности работы матрицы MAX7221.

Матрицу можно сделать гораздо больше , и на нее выводить текст с анимацией из предыдущего урока. Пишите в комментарии, какой проект на Arduino вы бы хотели увидеть с использованием матриц MAX7221 и Arduino.

Не забывайте подписываться на канал Youtube и вступайте в группы в и .

Всем Пока-Пока.

И до встречи в следующем уроке.

Источник

Пошаговая сборка строки

  1. На ровную поверхность (стол) выложить модули в горизонтальном положении, строго слева направо — так, как указано на самих модулях.
  2. После выкладывания необходимого количества модулей их необходимо соединить проводами и шлейфами питания между собой. Для этого в модуле есть необходимые гнезда под провода и шлейфы (обязательно красной полосой вверх). Затем соединить модуль направляющими. Они могут быть однорядными, двух, трех и четырехрядными. Наложить направляющие на модули в соответствии с отверстиями, предназначенными для винтов с обратной стороны светодиодов и закрутить болты.
  3. Соединить блок питания с контролером проводами 2–1,5 мм. В нем также есть отверстие для крепления шлейфа и проводов. При помощи шлейфа соединить материнскую плату с модулем. Одного блока питания мощностью в 40 ампер хватает на 7–8 модулей, но для того, чтобы избежать перегрева и поломок, лучше всего брать один блок на 6 модулей.
  4. Если блоков питания несколько, их нужно связать между собой последовательно.
  5. Далее, необходимо все тщательно загерметизировать. Для этого при помощи герметика нужно смазать все стыки модулей. Делать это надо достаточно тщательно. В итоге должна получится герметичная мозаика из светодиодных модулей, связанных между собой проводами, блоками питания и направляющими.
  6. Теперь можно приступить к сборке корпуса. Благодаря различным размерам профиля, можно собрать практически любую форму корпуса, и у вас получится именно ваша бегущая строка светодиодная. Своими руками и стараниями вы добьетесь того, что она обретет нужный вам дизайн и размер. Все зависит от ее предназначения. Для этого алюминиевый профиль нарезать согласно заданных размеров, но уменьшить длину на 2–3 мм. При помощи уголков собрать каркас.
  7. Вложить приготовленную мозаику из светодиодов в каркас из алюминиевого профиля. В одной из сторон корпуса просверлить отверстие для вывода провода питания и USB-выхода.
  8. Из тонкого листа любого металла вырезать подходящую заднюю стенку. И при помощи саморезов и шуруповерта прикрепить к основному корпусу. А при помощи герметика замазать все стыки.
  9. Последним этапом является программирование готового табло. Программа для светодиодной бегущей строки может быть различной сложности. Эту операцию можно провести при помощи любого программного обеспечения для бегущих строк.

Если были соблюдены все указания и требования, должна получиться рабочая бегущая строка светодиодная. Своими руками ее собрать, как оказалось, не так уж и сложно!

Советы и рекомендации

Они универсальны для человека любого возраста и его начального уровня специальных знаний:

  1. Начинающему в робототехнике и радиоделе желательно первую световую строку делать с небольшим количеством модулей: 2-4 шт. Освоив азы и получив навык, можно переходить к изготовлению более сложных устройств.
  2. Приобретать комплектующие рекомендуют через интернет, но разница в стоимости не так уж велика — 5-10% от розницы (если покупать в специализированных радиоэлектронных магазинах).
  3. В комплект к микроконтроллеру можно приобрести датчики температуры и часов. С их помощью рекомендуется изготовить учебное (или действующее) табло с отображением времени и температуры окружающего воздуха.

Короб светодиодного табло можно изготавливать из любого подходящего материала в зависимости от места эксплуатации устройства:

  1. Внутри помещения. В данном случае условия герметизации обязательному исполнению не подлежат. Можно использовать: ДВП, МДФ, пластики и т.п. материалы. Герметик можно не применять.
  2. Внешнее (на улице). Необходимо использовать антикоррозийные материалы: пластик, алюминий и т.п. Все щели и стыки необходимо обработать герметиком.

Освоение микроконтроллера Arduino, разработка и изготовление с ним всевозможных «умных» устройств — увлекательное дело. Оно не требует высокого уровня познаний в электронике и робототехнике, без труда выполняется в домашних условиях и дает широкое поле для эксперимента.

Программирование бегущей строки

Для программирования светодиодного табло используется утилита LedshowTW, которая устанавливается на компьютер или ноутбук. В настройках программы указывается тип соединения с панелью, утилита поддерживает проводной способ через порт USB, беспроводное программирование при помощи сети Wi-Fi и коммутацию панели с помощью витой пары со штекером LAN. Тип соединения зависит от модификации используемого контроллера.

После запуска утилиты необходимо войти в меню настройки параметров дисплея. В открывшемся диалоговом окне выбирается модель используемого контроллера, а затем заполняются поля Screen width и Screen height (длина и высота светодиодной части табло). Дополнительно необходимо изменить поле, определяющее цвет экрана (выбирается один из предложенных цветов). Дополнительный раздел регулировки пикселей остается без изменений.

Необходимо активировать окно для программирования текста и ввода специальных символов. Программа позволяет просмотреть полученный текст и отрегулировать метод отображения информации и скорость перемещения букв. Предусмотрено отображение текущей даты, местоположение дополнительной информации, а размер шрифта корректируются при помощи мышки. Допускается синхронизация времени со встроенными в компьютер часами, имеется функция чередования текста.

Ссылки

Принципиальныя схема табло бегущая строка PDF, (большие, сохраняйте на диск)

Программирование видеоадаптеров CGA, EGA и VGA. Отсюда я стянул записанную в hex, почти готовую табличку шрифтов ASCII таблички. Для окончательной подгонки на язык C, понадобилось проделать всего лишь несколько контекстных замен.

Шрифты из моей прошивки Некоторое извращение, за основу взят массив из ссылки выше, затем он был «руссифицирован», т.е в основной DOS ASCII табличке добавились русские буквы для полной совместимости с WINDOWS управляющим ПО

Разводку и файл прошивки думаю прилагать смысла нет, т.к повторять описанную выше модификацию бегущей строчки в наши проблематично MBI5026 в DIP корпусе уже сняли с производства, надо переразводить под SOIC, а лучше и под другой процессор типа ARM (получится даже дешевле)

Где применяется бегущая строка?

Светодиодная бегущая строка, благодаря своим конструктивным особенностям, позволяет монтировать ее как в помещении, так и снаружи его. Изделие способно работать в автономном состоянии, при котором даже не нужно его подключать к ПК. Сборка светодиодной бегущей строки своими силами сегодня очень актуальна.

Она незаменима для рекламы разной продукции и услуг. Как всем известно, движущийся объект привлекает намного больше внимания, чем неподвижный, а при применении электронного табло у вас будет одновременно статическая и динамическая рекламная конструкция. Схему бегущей строки вы можете подобрать индивидуально, стиль дизайна текста тоже можно подобрать исходя из собственных предпочтений.

Где применяется бегущая строка?

Бегущая строка на светодиодах применяется для рекламы торговых заведений или банков, а также для выведения дополнительной информации на улице и в транспорте. Стенд устанавливается в местах с максимальным людским потоком, что обеспечивает повышенную эффективность рекламных материалов. Выведенный на табло текст меняется через заданные интервалы времени, владелец программирует устройство самостоятельно. Встречаются табло, способные прокручивать тексты длиной до 60 тыс. символов, но для рекламной или информационной вывески достаточно 200-300 знаков.

Табло различаются по высоте букв транслируемого текста, встречаются вывески с размером шрифта от 60 до 704 мм. Оборудование предусматривает отображение специальных символов или дополнительных визуальных эффектов. Для корректировки текста использует компьютер, который подключается при помощи кабеля.

Виды бегущей строки

Как отмечалось выше, бегущая строка может быть уличной или для помещений. Различие этих двух видов строки в яркости светодиодов и корпусе табло.

Для улицы в табло используются более яркие светодиоды. Они позволяют прочитать информацию при любой погоде, днём и ночью. Кроме яркости, корпус строки для улицы должен быть защищён от любых погодных условий и иметь высокий коэффициент защиты IP.

В случае использования строки в помещении, не нужны яркие светодиоды и не нужен особо защищённый корпус. Эти факторы значительно снижают вес табло и уменьшают его энергопотребление.

Advertisements

Кроме яркости и корпуса, бегущая строка может быть монохромной (одного цвета) или цветной. Цветное табло, как правило, может воспроизводить анимацию и даже видео.

Система управления светодиодным табло

Аппаратная часть – Arduino

В качестве основных мозгов устройства, естественно, выступил микроконтроллер Arduino с родным шилдом и некоторым навесным:

Во-первых, нужен оригинальный шилд (или его точная китайская копия) с USB-COM преобразователем на Atmega16u2, т.к. более простые аналоги обычно не поддерживают высокую скорость передачи данных (у меня – 2 мегабода в секунду) или работают на ней с большим количеством ошибок. Также, такую скорость должен поддерживать сам контроллер USB вашего компьютера и его драйвер.

Дополнительное оборудование

Так как основная функция моего табло – это часы, оно должно работать постоянно, независимо от компьютера. Для этого необходим резервный источник питания, для которого отлично подошёл адаптер питания для смартфона – HTC E250. Его номинал – 5V 1A, но по факту он и полторашку выдаёт без проблем. Также этот адаптер сертифицирован по пятому классу энергоэффективности, что говорит о его низком нагреве и высоком КПД при работе.

Для переключения между питанием от компьютера и этим устройством служит обычная релюха, правда я решил ничего не паять и просто приклеил к самому шилду термоклеем и подключил обычный пятивольтовый модуль реле для Arduino.

Фоторезистор – датчик освещённости. Разумеется, необходима мгновенная автоматическая регулировка яркости изображения на табло – включили свет в комнате – яркость выше, ночью – ниже.

Пара конденсаторов – для того, чтобы в момент выключения компьютера и перещёлкивания реле питание на контроллере не пропадало и часы, соответственно, не сбивались. Действительно, помогает, даже без диодов.

Схему подключения приводить не буду: всё и так понятно по фото, а если нет – изучение скетча окончательно прояснит ситуацию.

Технические характеристики бегущей строки

Энергопотребление светового табло «бегущая строка» составляет около 240 Вт. Для потребителя важны такие параметры:

  • Чёткость (частота обновления изображения) 360-2400 Гц (желательно 1200 Гц);
  • Угол обзора: 140 градусов, означает, что табло видно с 70˚ в каждую сторону от табло;
  • Цвет текста (красный, зелёный, разноцветный);
  • Шаг пикселей. Это расстояние между соседними светодиодами в мм. Обозначается буквой P с цифрой, например, P10, шаг 10 мм. Чем больше шаг пикселей, тем с более далёкого расстояния нужно смотреть табло;
  • Защита корпуса. Стандартные значения IP защиты корпуса;
  • Габариты и вес;
  • Напряжение питания.

Как поменять надпись на бегущей строке, или загрузить изображение с помощью специального ПО?

После запуска программы необходимо забить характеристики бегущей строки: тип контроллера (читаем надпись на корпусе), количество светодиодов в матрице (по горизонтали и вертикали). Затем надо выбрать режим работы: статика, динамическая смена, надпись, графика.

ВАЖНО! Вы можете разбить поверхность на несколько секторов, в каждом из которых, независимо будет отображаться своя информация. Наличие такой возможности зависит от контроллера

После создания текста или графики надо запустить демонстрационный режим. Вы сможете увидеть, как будет выглядеть контент. После этого сохраняете заготовку и переносите ее в контроллер бегущей строки.

Урок 11. Бегущая строка

Мнение эксперта
It-Technology, Cпециалист по электроэнергетике и электронике
Задавайте вопросы “Специалисту по модернизации систем энергогенерации”

Как настроить программу для бегущей строки В комплектацию входит непосредственно само табло, кабель связи, программное обеспечение, а также преобразователь интерфейсов. Спрашивайте, я на связи!

Аrduino и промышленные решения

Для создания более габаритных светодиодных дисплеев используются те же принципы адресации.

Для светодиодных панелей, размещаемых на улице, потребуются более мощные источники света, чем миниатюрный светодиодный дисплей. В качестве контроллеров вывода изображения используются max7219, а для коммуникации с мощными светодиодами служит драйвер питания на микросхеме ULN2803. Она имеет восемь линий коммутации управляющих сигналов, что идеально подходит для наших целей.

В конструкции рекламных дисплеев больших габаритов применяют сверхъяркие светодиоды со световым потоком 70-100 Лм.

В одноцветных (монохромных) светодиодных матрицах у каждого элемента существует два состояния: включено/выключено. Для передачи полноцветной информации используют RGB светодиоды с ШИМ-контроллерами управления яркостью для каждого цвета.

Когда мы идем по улицам города, нас окружают многочисленные яркие подвижные рекламные конструкции. Устанавливают их как на постройках, рекламных носителях, оконных проемах офисов и кафешек, так и просто крепят на окна машин. Размерами они тоже сильно могут отличаться друг от друга. Однако есть то, что все их объединяет – их основой является бегущая светодиодная строка.

Благодаря такой конструкции, как табло с бегущей строкой, до потребителей можно донести много информации. Впервые ответ на вопрос, как ее собрать, смогли дать жители Поднебесной. А сегодня сделать светодиодную бегущую строку своими руками может каждый

Важное правило: заранее подготовить все, что потребуется для работы

Бегущие строки

Табло можно собрать своими силами из модулей и разнообразных приспособлений, перечисленных ниже. Но при сборке будьте внимательны, следите за инструкцией.

Что понадобится для изготовления?

Для самостоятельного изготовления табло потребуются:

  • светодиодные блоки для бегущей строки (размер и цвет зависят от назначения и места установки табло);
  • блок управления;
  • источник питания (количество устройств зависит от числа используемых светодиодных модулей);
  • соединительные кабели и коммутационные колодки;
  • алюминиевый профиль для создания силового каркаса;
  • крепежные уголки и шурупы для фиксации самодельной конструкции на стене.

При сборке понадобится инструмент и дополнительные материалы:

  • электрическая пила торцевого типа, оснащенная диском для резки металла (допускается применение ручной ножовки);
  • электрический шуруповерт или отвертка с набором сменных бит;
  • паяльник и припой;
  • прозрачный силиконовый герметик.

Принципиальная схема бегущей строки

Схема светодиодного табло включает в себя основные модули:

  • электронный блок управления, в котором хранится текстовая информация и графические изображения;
  • устройство формирования изображения, позволяющее получить сигнал, распознаваемый светодиодным табло;
  • матрица для отображения текстовой информации.

Блок управления оснащен интерфейсом, позволяющим подключать внешние устройств ввода информации (например, клавиатуры или компьютеры). Самодельные устройства собираются на базе контроллера Arduino, который содержит в себе интерфейс обмена информацией и блоки памяти для управления светодиодными элементами. Базовые модификации контроллера рассчитаны на установку 4 светодиодных модулей, но возможна установка дополнительного мультиплексора, позволяющего переключать сигналы между матрицами.

Бегущая строка своими руками

Табло «бегущая строка» несложно собрать своими руками, используя комплект модулей для самостоятельной сборки табло, который состоит из нескольких модулей табло с шагом 10, 13, 16 мм одного или нескольких цветов, блока (блоков) питания, управляющего контроллера, набора соединительных кабелей и программного обеспечения.

Каждый модуль табло имеет с обратной стороны отверстия с резьбой для крепления к корпусу. Модули предназначены для уличной установки и полностью герметичны с наружной стороны. При установке в корпус, необходимо выполнить герметизацию модулей, для чего в комплекте имеется силиконовая прокладка. Для дополнительной герметизации, стыки между модулями желательно дополнительно загерметизировать силиконом бескислотной полимеризации. При этом, нельзя заполнять силиконом канавку, расположенную по окружности модуля, она предназначена для отвода воды. Модули устанавливаются на плоскую панель, в которой сделаны вырезы для выполнения электрических соединений и вентиляции (охлаждения). Например, панель корпуса для установки трёх модулей выглядит так:

Каждый модуль табло имеет разъем для подключения питания и два сигнальных разъема. Сигнальные разъемы одинаковые по типу, но один разъем — входной, второй — выходной. При подключении питания, используется красный провод (контакт VCC — +5 Вольт) и чёрный провод (контакт GND — Общий). Все модули подключаются параллельно к одному блоку питания. Если в табло устанавливается два и более блоков питания, то модули распределяются равномерно между блоками питания, по линии GND все модули соединяются параллельно, по линии питания VCC — каждая группа к своему блоку питания отдельно.

Сигнальные разъемы на модулях обозначены IN и OUT (например JIN, JOUT или стрелками к разъему — это вход, от разъема — это выход). Простая бегущая строка, когда модулей мало и они расположены в один ряд, имеет простое соединение — кабель от контроллера подключается к правому модулю на вход, выход правого модуля подключается к входу следующего модуля и так далее. Сигнальный кабель имеет маркировку первой линии красным цветом. При подключении разъёмов необходимо соблюдать ориентацию разъемов — они имеют пометку первого контакта. Модули в более сложных табло подключаются группами к своему выходу контроллера. Если выходов контроллера недостаточно, устанавливается плата расширения выходов — хаб. Схема включения модулей в таком случае уточняется при покупке комплекта.

Блок питания и контроллер закрепляются внутри корпуса табло в удобном месте. Блок питания может существенно нагреваться, поэтому его лучше закрепить на задней стенке, причем заднюю стенку желательно изготовить из теплопроводного материала (металла, алюмокомпозита).

Перед установкой табло, его необходимо проверить. Для этого, на компьютере необходимо установить программу управления и выполнить действия, указанные в описании программы.

Бегущая строка светодиодная своими руками: схема сборки

Принципиальная схема для создания такого табло не требуется: конструкция блочная. Методику подключения можно найти на специализированных сайтах, или просто внимательно изучить инструкцию, прилагаемую к модулям.

Каждый элемент имеет стандартный разъем с маркированными контактами. Для соединения даже не требуется паяльник. Главное соблюсти правильную ориентацию сторон (по маркировке), чтобы контроллер мог определить последовательность передачи данных на модули.

В качестве контроллера применяются готовые блоки, разработанные для модульных табло. Спецификация разъемов от разных производителей совпадает, так что не придется мучиться с изготовлением переходников. Многие домашние мастера применяют универсальные блоки управления на базе Arduino. Такая конструкция обходится дешевле, но требует некоторых знаний основ программирования.

Блок питания рассчитывается исходя из количества модулей (контроллер можно не учитывать, так как его мощность мизерна в сравнении с LED-элементами).

Вывод: бегущая строка своими руками в домашних условиях – вполне реальный и реализуемый проект.

Собранные своими руками строки могут иметь следующие варианты применения:

  • Рекламная вывеска в магазине.
  • Информационное табло в общественном транспорте.
  • Метеоданные на лыжной трассе.
  • Инфостенд в государственных учреждениях, банках, аэропортах, вокзалах и т.д.

Также собранную своими руками LED-строку можно рассматривать как отличный «тренажер» для освоения азов визуального программирования в рекламе.

Тестирование мигающих RGB светодиодов

Компьютерный блок питания выступает идеальным вариантом тестирования светодиодов SMD0603. Нужно просто поставить резистивный делитель. Согласно схеме технической документации оценивают сопротивления p-n переходов в прямом направлении, заручившись помощью тестера. Прямое измерение здесь невозможно. Соберем схему, показанную ниже:


Схема оценки сопротивления p-n переходов

Микросхема дана вместе с номерами ножек согласно техническим характеристикам.
Питание подается на катод, полярность напряжения отрицательная. 3,3 вольта хватит открыть p-n переходы.
Переменный резистор нужен небольшого номинала. На рисунке установлен с максимальным пределом 680 Ом. В таком положении должен находиться изначально.
Сопротивление открытого p-n перехода невелико, нужен значительный запас, чтобы диоды не погорели (помним, что максимальное прямое напряжение составляет 3 В)

Принимается во внимание факт: при низком вольтаже сопротивление каждого светодиода составит 700 Ом. При параллельном включении суммарное сопротивление вычисляется формулой, показанной на рисунке

Подставляя в качестве трех входных параметров 700, получаем 233 Ом. Сопротивление светодиодов, когда только-только начнут открываться (по крайней мере, так полагаем). Формула расчета суммарного сопротивления

Понадобится контролировать режим тестером (см. рисунок). Постоянно измеряем напряжение на светодиодной микросхеме, одновременно уменьшая значение сопротивления, пока разница потенциалов поднимется до 2,5 В. Дальше повышать вольтаж попросту опасно, быть может, многие остановятся на 2,2 В.
Затем из пропорции найдем искомое сопротивление светодиодной микросхемы: (3,3 – 2,5)/2,5 = R пер / Rобщ, R пер – сопротивление переменного резистора, когда напряжение на дисплее тестера достигает 2,5 В. R общ = 3,125 R пер.

Провод +3,3 В блока питания компьютера оранжевой изоляции, схемную землю берем с черного

Обратите внимание: опасно включать модуль без нагрузки. Идеально подключить DVD-привод или другое устройство

Допускается при наличии умения обращения с приборами под током снять боковую крышку, извлечь оттуда нужные контакты, не снимать блок питания. Подключение светодиодов иллюстрирует схема. Измерили сопротивление на параллельном подключении светодиодов и остановились?

Теперь знаем, как сделать мигающую светодиодную подсветку своими руками. Можно ли варьировать время срабатывания. Полагаем, внутри должны использоваться емкости. Возможно, собственные паразитные элементы p-n переходов светодиодов. Подключая переменный конденсатор параллельно схеме на вход, можно попробовать что-либо изменить. Номинал очень мал, измеряется пФ. Маленькая микросхема лишена больших емкостей. Допускаем, резистор, подключенный параллельно микросхеме (см. пунктир на рисунке), усаженный на землю, будет образовывать точный делитель. Стабильность возрастет.

Номиналы нужно брать весомые, не забывать: значительно ограничим ток, идущий через светодиоды. Фактически потребуется продумать вопрос согласно ситуации.

Предназначение светодиодных модулей

Светодиодное табло считается носителем информации. Различают несколько их разновидностей в зависимости от цветовой палитры:

  1. белые;
  2. красные;
  3. синие;
  4. зеленые;
  5. из нескольких цветов.

Их к тому же различают по шагам среди пикселей. Блоки питания выполняют важную роль – они преображают напряжение с 220 В в 5 вольт. Провода необходимы для объединения блока питания с модулем. Сборка бегущей строки возможна только с помощью магнитов. Профили с уголками из алюминия после их сборки – это корпус светодиодного табло.

Принимая во внимание тот факт, для чего нужна светодиодная панель, важное значение имеет и ее размер. В зависимости от габаритов корпуса они делятся на следующие категории:

  1. Узкие – отличное решение для рекламы на автомобилях.
  2. Средние – используются для сборки табло своими руками размерами до 6 м.
  3. Широкие – получили широкое применение для корпуса более 6 м, их размеры могут быть любыми.

Виды LED-панелей

Заключение

Вот такой вот ерундой я занимался на четвертом курсе, вместо того что бы сидеть на лекциях или трудиться над нашим институтским мобильным роботом. Вся эта фишка с табличкой была частью одного вроде бы коммерческого проекта, который так ничем и не закончился. Однако мне тогда было очень интересно попробовать себя в виде программиста встроенных систем, в целом все получилось. Так же хотел написать диплом по теме табло бегущая строка, но подвернулась тема , которая в тот момент была интереснее: там же нейросети!! 🙂

Ну вот и все, надеюсь, что было интересно.

Всегда ваш, Николай
