Подсветка монитора: замена старой лампы на светодиодную

Влияние выключателя с подсветкой на LED-лампу

Если светодиодная лампа мерцает в выключенном состоянии, проверьте наличие у выключателя подсветки, индикатора, который представлен небольшой неоновой или светодиодной лампочкой. Если таковая имеется, дело именно в ней.

Индикатор включается, если освещение выключено, а электрическая цепь разорвана. Схема построена так, что подсветка подключена к выключателю параллельно. Когда мы гасим освещение, ток поступает к индикатору. Электричество движется по кругу, от сети к подсветке выключателя, затем к светильнику и обратно к сети. Это напряжение позволяет заряжать конденсатор, который есть в большинстве LED-светильников. В итоге конденсатор пытается включить лампу, но заряда слишком мало, поэтому в осветительном приборе возникает мерцание или светодиод может постоянно слабо гореть.

Разборка: пошаговая инструкция

Разборка монитора происходит следующим образом:

отсоединяем от блока инвертора и от контроллера монитора все шлейфы;

Отсоединение шлейфов

  • с помощью отвертки раскручиваем прибор;
  • убираем заднюю панель вместе с контроллером и блоком питания;

Монитор без задней панели

продолжаем дальне раскручивать прибор. Таким образом добираемся до матрицы (на рисунке она помечена цифрой 5), дешифратору (6) и световоду со светофильтрами (7);

Матрица монитора

после этого необходимо снять пластиковую рамку по периметру. Под ней будут две тонкие пленки, которые лежат друг на друге. Под ними обнаружим световод. На фото показаны светофильтр (8), поляризационная плёнка (9) и световод (10);

Компоненты матрицы

  • под световодом и будут обнаружены неисправные лампы;
  • перед тем, как выкручивать их, необходимо вытащить светоотражающую подложку. Хотя этот этап нужен не для каждого монитора.

Когда вы наконец-то добрались до ламп, то можно будет определить причину неисправности подсветки. Если источники света перегорели, то на их концах будут почернения. Также сама лампа могла повредиться в ходе механического воздействия.

Как проверить лампу подсветки

Это можно сделать несколькими способами:

  • прозвонить мультиметром. Измерять тестером напряжение на выходах инвертора — печальная судьба для тестера. Он сгорит ;
  • проверить одноламповым инвертором;
  • заменить лампу на заведомо исправную;
  • сравнить осциллографом уровни напряжений на холодных концах ламп;
  • проверить с помощью конденсаторов.

Самое важное при замене лампы — отключить защиту на инверторе. У каждой модели инвертора свой алгоритм работы, поэтому смотреть нужно конкретно для ремонтируемой модели. Разберем один способ проверки

Самый простой — тестирование с помощью подходящей рабочей лампы подсветки. Если с новой лампой экран работает и выдаёт яркое изображение — проблема в лампе. Если нет — дело в инверторе, шлейфе или надо копать глубже и менять матрицу или схемы

Разберем один способ проверки. Самый простой — тестирование с помощью подходящей рабочей лампы подсветки. Если с новой лампой экран работает и выдаёт яркое изображение — проблема в лампе. Если нет — дело в инверторе, шлейфе или надо копать глубже и менять матрицу или схемы.

До 2004-2005 года в массовом использовании были распространены в основном CRT мониторы и телевизоры, или иначе говоря имеющие в своем составе кинескоп. Их еще, как и телевизоры, называют мониторами и телевизорами ЭЛТ (электронная – лучевая трубка) типа. Но прогресс не стоит на месте и в свое время были выпущены ЖК телевизоры, имеющие в своем составе ЖК (жидко — кристаллическую) матрицу. Подобная матрица обязательно должна хорошо освещаться расположенными с двух сторон, сверху и снизу, 4-мя CCFL лампами.

Это касается 17 — 19 дюймовых мониторов и телевизоров. На телевизорах и мониторах большей диагонали, может быть шесть или более ламп. Подобные лампы с виду напоминают обычные люминесцентные лампы, но имеют в отличие от них, намного меньшие размеры. Из отличий у подобных ламп будет не 4 контакта, как у люминесцентных ламп, а всего два, и для их работы требуется высокое напряжение — свыше киловольта.

Разъем лампы подсветки монитора

Так вот, эти лампы после 5-7 лет работы часто приходят в негодность, неисправности проявляются типично для обычных люминесцентных ламп. Вот дополнительная информация. Сначала появляются красноватые оттенки в изображении, медленный старт, для того чтобы лампа зажглась ей нужно несколько раз помигать. В особо тяжелых случаях лампа не зажигается вообще. Может возникнуть вопрос: ну погасла одна лампа, они же стоят сверху и снизу матрицы, обычно по две штуки установленные параллельно друг другу, пусть горят только три из них и изображение будет лишь более тусклым. Но не все так просто.

Выявление неисправности

Чтобы устранить неисправность, необходимо понять, действительно ли лента светодиодов является ее причиной. С этой целью нужно разобрать телеприемник и осмотреть его комплектующие.

Для диагностики нужно выполнить частичную разборку телевизионной панели и ряд замеров. Так, телевизор требуется положить вниз экраном на твердую поверхность, например, стол, накрытый покрывалом или простыней, чтобы не допустить повреждения матрицы. Далее следует снять ножку, а затем выкрутить весь крепеж, удерживающий заднюю крышку, и убрать последнюю в сторону. Если она не снимается, нужно отыскать болт, который не выкручен, и удалить его.

Теперь замеры. Сначала нужно проверить напряжение на драйвере. Если на выходе значение равно 220 вольт, это означает, что деталь исправна и подает питание на ленту. Далее нужно таким же образом провести диагностику подсветки. Если она неисправна, значение будет 100 вольт. Для ремонта пользователю потребуется снять матрицу.

Зачем менять на led?

На сегодняшний день самым современным и продвинутым источников света является светодиодная продукция. Причем наиболее распространение приобрели светодиодные ленты.

В ситуации необходимости заменять старые отработанные лампы в мониторе выбор падает именно на данный тип продукции по следующим причинам:

  • длительный период службы светодиодов. При правильном подключении они способны проработать без видимого снижения яркости свечение почти 10 лет! Таким сроком эксплуатации на данный момент не может похвастаться ни один другой источник света;
  • такие ленты имеют самоклеющуюся основу, можно легко прикрепить на любую поверхность, даже заднюю часть монитора;
  • светодиоды дают яркий световой поток, который хорошо воспринимает зрительный анализатор человека. При длительной работе за монитором со светодиодной подсветкой глаза практически не устают;
  • свечение подсветки может быть абсолютно любым;

Обратите внимание! Несмотря на наличие большого выбора лент по типу свечения, для подсветки монитора рекомендуется выбирать более спокойные и нейтральные цвета (например, белый или желтый)

Свечение светодиодной ленты

  • светодиодные ленты продаются в катушке по 5 метров. Такой длины вполне хватит для создания эффективной и качественной подсветки монитора;
  • относительная простота подключения изделия в плате электроприбора;
  • низкое потребление электроэнергии при большой модности источника света. Обычно светодиодные ленты работают при напряжении в 12 или 24 В;
  • отсутствие сильного нагревания диодов во время работы. Это очень важный момент, так как именно из-за сильного перегрева происходит выход из строя ламп изначально встроенных в конструкцию монитора. Стоит отметить, что лампы старого образца еще часто выходят из строя из-за частого включения/выключения электроприбора. А вот для светодиодов это не столь важный параметр;
  • устойчивость ленты к механическим и вибрационным воздействиям, что минимизирует риск повреждения подсветки в ходе эксплуатации прибора.

Как видим, замена старых ламп в мониторе на более современную светодиодную ленту даст большое количество положительных моментов при дальнейшем использовать отремонтированного монитора.

Установка led: пошаговая инструкция

Когда вы добрались до неработающей подсветки, то дальнейшие ваши действия по замене ее на светодиодную ленту будут выглядеть так:

  • достаем старые лампы из их «канавок»;
  • перед работой обязательно необходимо проверить ожесточённость питания инвертора, чтобы не получить током;
  • Для этого находим цепь 12 вольт. По цепи обычно размещена парочка электролитических конденсаторов. Далее отслеживаем дорожку, идущую в направлении микросхемы инвертора, и перерезаем ее;

Обратите внимание! Обесточивание инвертора обязательно необходимо сделать. в эти канавки аккуратно приклеиваем светодиодную ленту

в эти канавки аккуратно приклеиваем светодиодную ленту

Приклеивание светодиодной ленты

  • в качестве подсветки лучше всего брать светодиодную ленту, имеющую нейтрально-белый тип свечения. По ширине рекомендуется использовать модель с минимальными параметрами. Кроме этого необходимо выбрать ленту по такому параметру, как число светодиодов на один метр изделия. Их должно быть не меньше 120 штук;
  • когда лента была приклеена, выводим от нее провода и поверяем весь девайс на работоспособность. Запитать светодиодную новую подсветку можно от цепи «12 В». В поиске такого выхода нужно внимательно читать выводы на плате. Они обязательно должны быть подписаны. Также на плате можно отыскать перемычки, на которых имеется питание 12 вольт. В них, для питания ленты, нужно будет просто припаять провода от новой подсветки;

Подключение ленты к питанию в мониторе

но здесь появляется проблема, при которой подсветка будет всегда включена. При этом отсутствует возможность регулирования яркости ее свечения;
чтобы изменить эту ситуацию, необходимо найти цепь регулировки яркости подсветки. Вывод «ON» будет включать/выключать подсветку. При наличии включенного освещения матрицы, на этом выходе будет присутствовать примерно 3 вольт. Яркость регулирует вывод «DIM»

Регулировать яркость здесь можно при помощи изменения скважности ШИМ сигнала. Для регулировки яркости необходимо подключить светодиодную ленту с помощью N-канального «полевичка»

На затвор через небольшой резистор (100…200 ом) данной детали подается сигнал с вывода «DIM».

Обратите внимание! «Полевик» можно взять со старой материнской платы

«Полевики» на материнской плате

На этом можно считать установку светодиодной ленты в монитор в замен старых и непригодных уже ламп можно считать завершенной. Но нужно собрать все детали воедино. Помните, что после завершения замены у вас не должны остаться лишние детали. Если они остались – значит, вы что-то не вернули на место. Когда монитор будет собран, нужно проверить результат свой работы и оценить равномерность подсветки матрицы монитора.

Что такое подсветка монитора?

В некоторых портативных устройствах не используется освещение матрицы, поэтому им требуется внешний источник света. Подсветка дисплея предназначена для улучшения просмотра изображения в условиях плохой освещенности и состоит из следующих элементов:

  • источника света;
  • рассеивателя;
  • инвертора.

В большинстве случаев в качестве источника света применяют люминесцентные лампы с холодным катодом (CCFL). А также отдельные светодиоды или матрицы.

Виды подсветки

Качество подсвечивания матрицы телевизора или ноутбука влияет на контрастность. А также на яркость и качество цветопередачи изображения. А недостаточные характеристики оказывают негативное влияние на зрение пользователя. Различают 2 вида подсветки матрицы: люминесцентными лампами и светодиодами. В первом варианте подсвечивание организовано трубками, расположенными следующим образом:

  • сверху и снизу;
  • со всех сторон;
  • параллельно плоскости матрицы.

Для равномерного распределения света применяется система рассеивания, состоящая из световодов и призм разной формы и размеров. Сейчас эта технология считается устаревшей, т. к. при производстве ЖК-телевизоров в качестве источника света применяют LED-подсветку.

Существуют 2 вида светодиодного подсвечивания экрана — боковое и матричное. А по виду управления — статическая и динамическая подсветки монитора. В первом случае яркость регулируется по всей поверхности матрицы, а во втором — имеется возможность управления освещением отдельных участков.

Как проверить лампы подсветки монитора мультиметром

Для проверки работоспособности лампы используют тестер. В связи с тем, что на выходе инвертора имеются высокочастотные импульсы большого напряжения, применять мультиметр не рекомендуется. Наиболее распространенным способом проверки ламп подсветки монитора является использование универсального инвертора. Имеется возможность одновременного подключения до 4 источников света. Кроме этого, можно использовать инвертор от ноутбука.

Работоспособный элемент при подключении к измерительной схеме будет светиться ровным белым светом. Трубка не должна иметь черных участков с обоих концов. В противном случае на дисплее в этих местах будут темные зоны. Дефектный элемент будет издавать красный цвет. При поиске неисправности мультиметр применяют для проверки радиодеталей схемы.

В случае невозможности определить целостность лампы универсальным инвертором, нужно установить заведомо исправный элемент. Если такая замена не решит проблему, неисправность кроется или в соединительных шлейфах, или в ШИМ-инверторе.

LG 32LB552U-ZA пропало изображение а звук остался, ремонт светодиодной подсветки

Поступил в ремонт телевизор LG 32LB552U-ZA с неисправностью есть звук и нет изображения. Как рассказал хозяин телевизора что изображение пропала с утра, но иногда появлялось. Сейчас это типовая неисправность телевизоров LG. В последнее время у компании LG похоже проблемы с качеством так как повсеместно выходит из строя подсветка телевизора.

Диагностика и разборка телевизора.

Я провожу диагностику просто, ложу телевизор на заднею крышку и под углом просматриваю наличие изображения, в момент включения видно логотип. После того как определили, что изображение присутствует нам нужно разобрать дисплейный модуль

Все разбирают по-разному поэтому не будем заострять на этом внимание

На фото снятый каркас, рассеиватели и матрица.

Далее снимаем нижний отражатель.

После того нужно отключить разъемы светодиодных линеек потому что я буду проверять их от лабораторного блока питания. Я снимаю пинцетом и вытягиваю вверх.

Здесь установлены светодиоды на 6 вольт и по 6 штук в линейке по этому блок питания нужен не менее 32 вольт и желательно со стабилизацией тока. Я установил напряжение на 32 вольта и ток 100 миллиампер.

На фото видно что горят не все светодиоды.

Ремонт светодиодной подсветки.

Начинаем с того что снимаем пластиковую линзу путем небольшого нагрева феном, все линзы приклеены на компаунд. После отпаиваем сгоревший светодиод, я применяю паяльный фен и помогаю паяльником так как вся линейка приклеена на метал то площадь отвода тепла очень большая. Зачищаем медной оплеткой место под пайку.

Идем далее. Наносим на место пайки небольшое количество паяльной пасты и при помощи паяльного фена припаиваем новый светодиод. Температура пайки у меня выставлена на максимум и регулирую высотой фена от места пайки.

Проверяем запаянный светодиод включением от лабораторного блока питания. Светодиоды для ремонта подсветки я применял 6 вольт на LG 2 вт размер 3535 (большая площадка — катод(-) https://goo.gl/BkJhJ6

Далее приклеиваем обратно линзу и стараемся по максимуму от центровать ее чтобы потом на белом фоне не было темных пятен. Клей я использую B7000 после нанесения нужно выждать время примерно один час чтобы клей схватился. Купить этот клей можно тут. https://got.by/1fide3

После замены всех светодиодов на новые, у меня сгорело 6 штук, проверяем уже от штатного драйвера работоспособность всей подсветки. Я тестирую в разборе примерно час или полтора как раз за это время высыхает клей.

Доработка драйвера светодиодной подсветки.

Чтобы подсветка проработала долго нам нужно снизить ток светодиодов, для этого нам нужно его замерить, но так как мы не знаем на каком уровне яркости у нас находится подсветка то будем снижать примерно на 100 миллиампер. Для того чтобы проверить ток мультиметром нам нужно переключить плюсовой щуп в разъем 10 ампер и переключить переключатель в положение А -,-,. Разорвать один провод который идет на светодиоды и подключить в разрыв мультиметр.

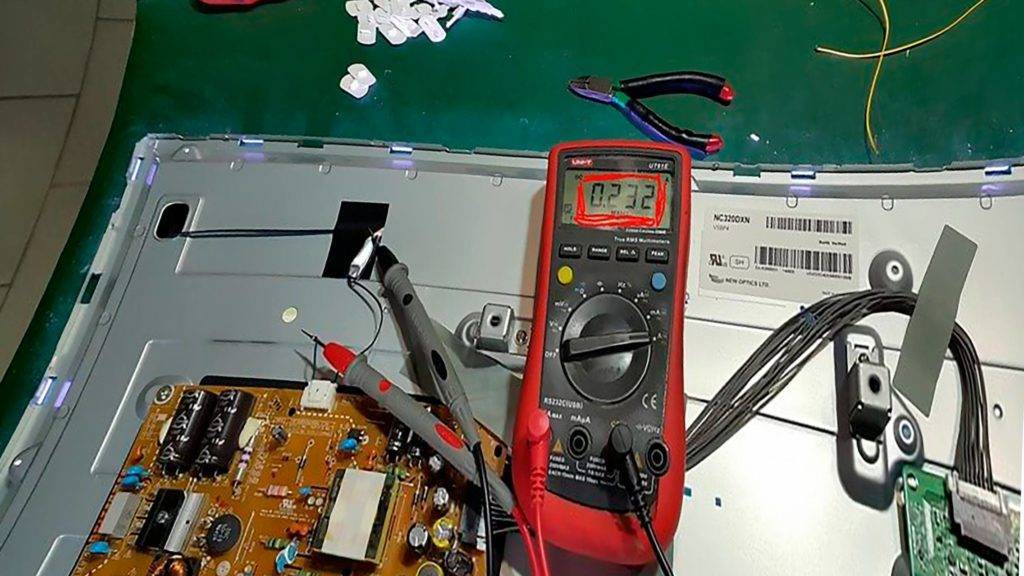

На фото видим, что при включении телевизора у нас 232 миллиампера.

Снимаем блок питания и ищем токовые резисторы в районе подключения подсветки. В моем случае я снял два резистора R817 и R820.

Далее устанавливаем блок питания обратно и проверяем что у нас получилось.

Как видим на фото ток при включении у нас упал на 100 миллиампер и это хорошо.

Теперь нам нужно соединить провода обратно и собрать телевизор, я всегда после ремонта проверяю телевизор на тех прогоне не менее суток.

Ремонт закончен, всем спасибо за внимание. Светодиоды 6 вольт на LG 2 вт размер 3535 (большая площадка — катод(-) https://goo.gl/BkJhJ6

Светодиоды 6 вольт на LG 2 вт размер 3535 (большая площадка — катод(-) https://goo.gl/BkJhJ6

Не забудь перед покупкой зарегистрироваться в Кэшбеке чтобы покупать еще дешевле. https://got.by/1tw7us И установи расширение для браузера чтобы быстро оформлять скидку. https://got.by/1tw844

На тему:

Подпишитесь на рассылку. Полезные статьи, советы и видео по ремонту электроники вам на почту.

Статью прочитали: 11

Разбираем телевизор Philips Flat Tv 30pf9975

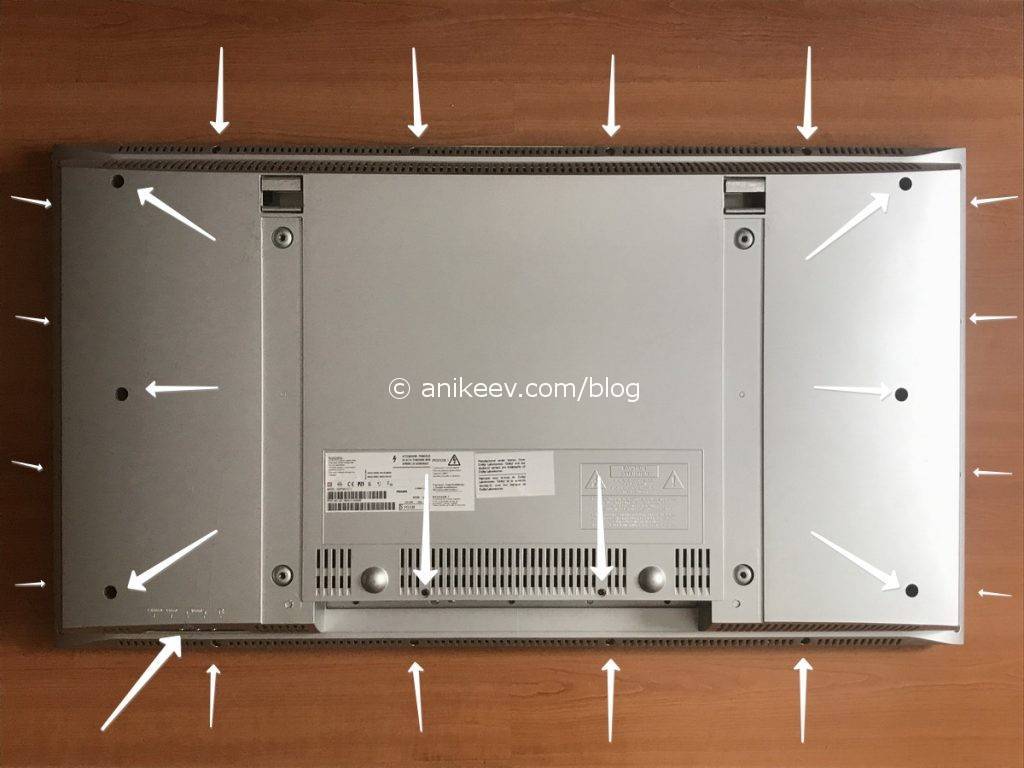

Задняя крышка крепится на 16 винтах по периметру, ещё 6 утоплены в довольно глубоких колодцах, ещё 2 над основным блоком разъёмов и 1 на боковом блоке разъёмов. Итого 25 винтов типа «звёздочка».

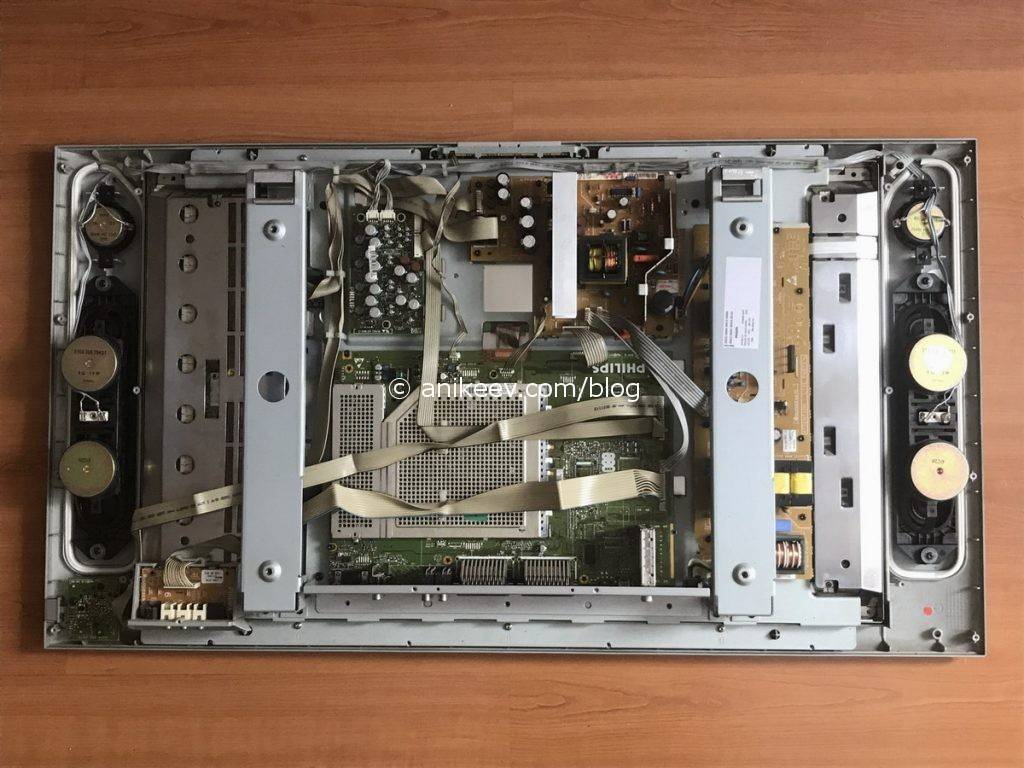

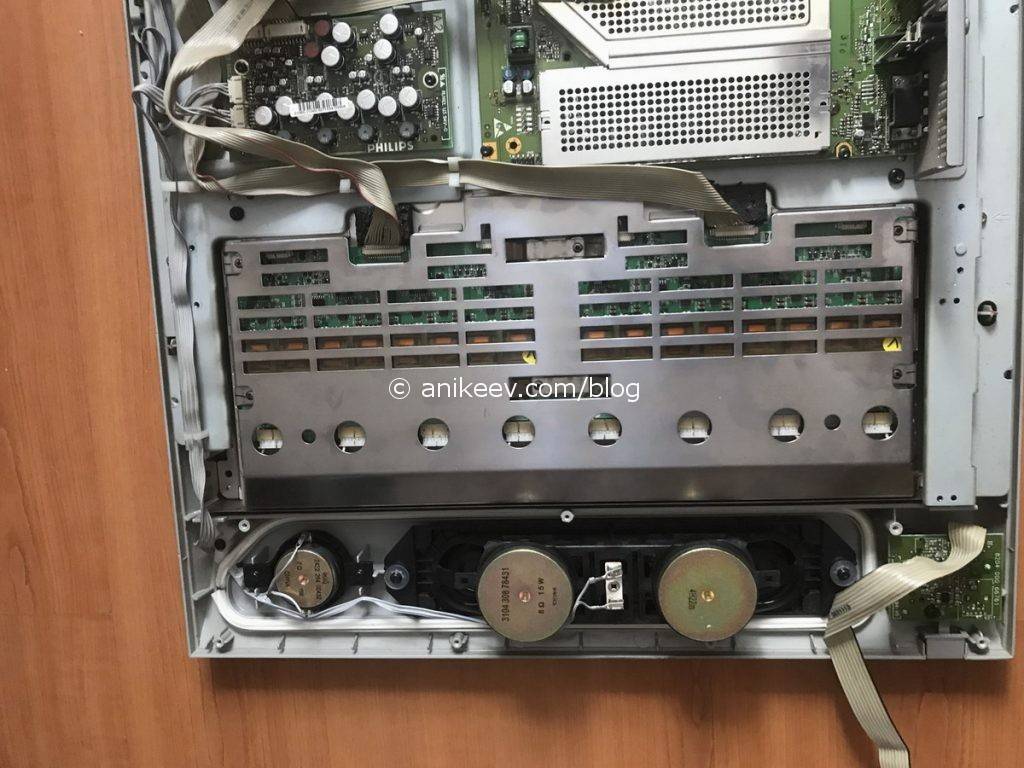

После снятия крышки увидим вот такую картину.

Здесь отчётливо выделяются две массивные балки крепления телевизора, их тоже надо снять. Около левой балки под металлической крышкой прячется пара инверторов подсветки. Снимаем крышку, она на обычных «плюсовых» винтах.

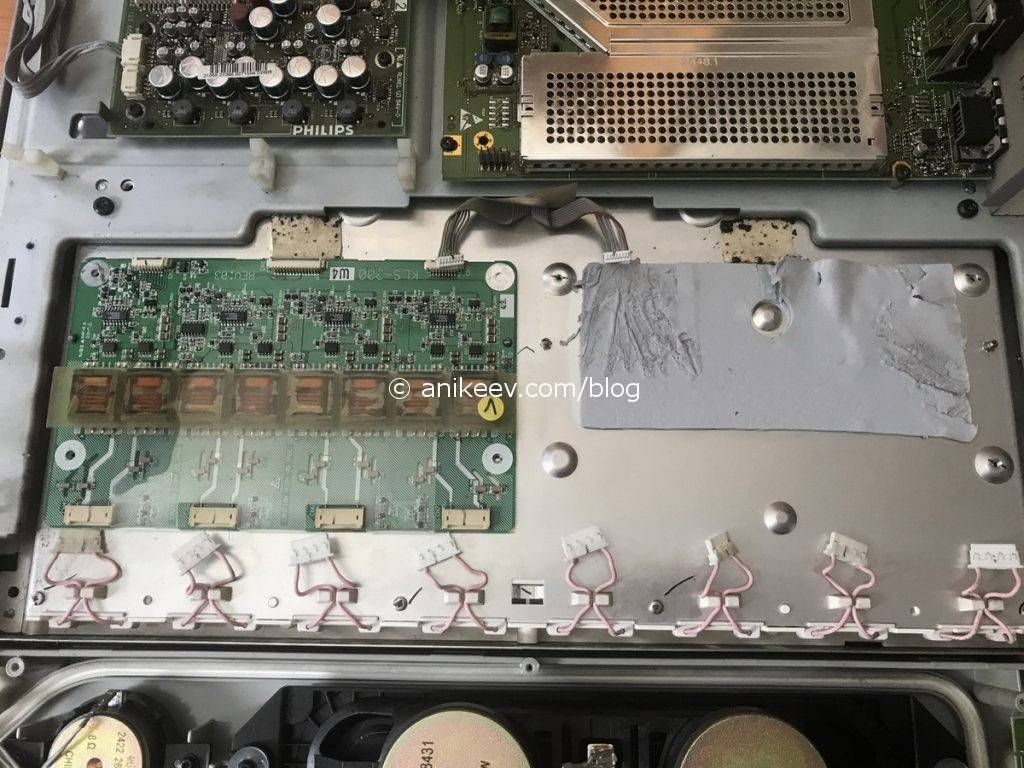

Освобождаем инверторы от всех разъёмов и аккуратно снимаем обе платы. Я полагаю, инверторы при работе некисло греются, поэтому их платы установлены на термопрокладку. Прокладка не клеевая, но объёмная, поэтому плату надо подцепить и медленно отслаивать от термопрокладки. Можно попробовать покоцать прокладку ножиком, будет быстрее, но получится вот так.

Удобнее всего цеплять плату инвертора со стороны контактов на лампы подсветки, там термопрокладки нет.

Теперь, когда высоковольтные опасные инверторы сняты, подключаем телевизор к сети, берём в руки мультиметр и тыкаемся во все контакты в поисках заветной линии в 12В

При этом важно, чтобы эта линия работала только тогда, когда телевизор включён, и не работала в режиме ожидания (stand-by). Сначала проверим выводы питания инверторов, конечно же

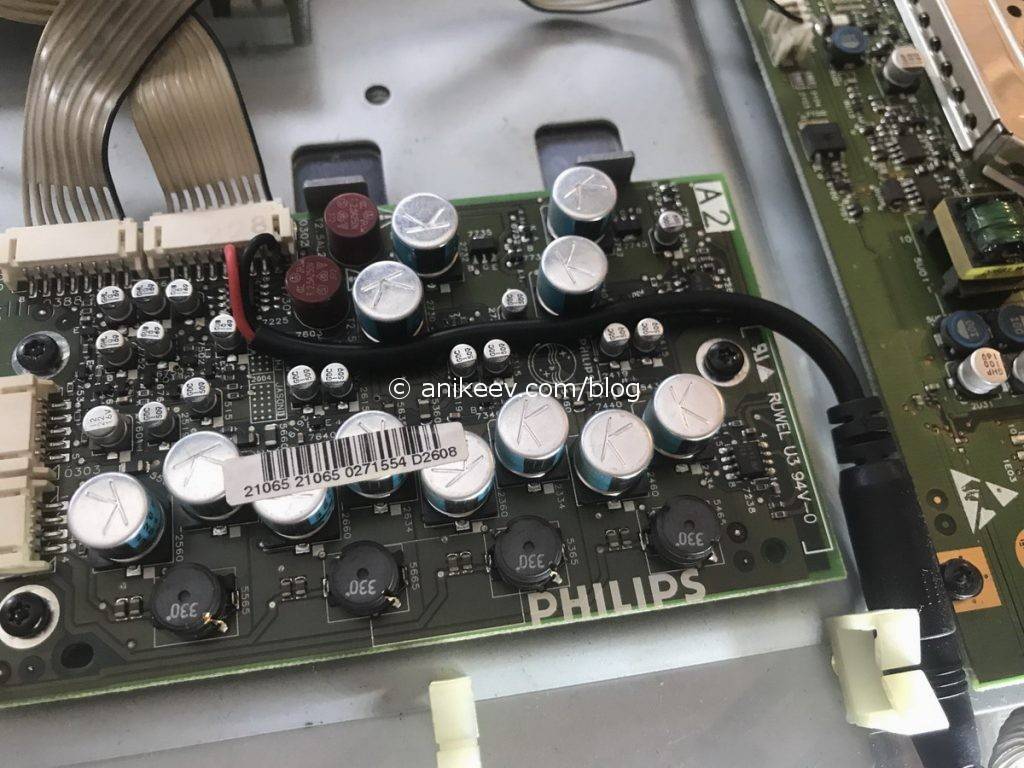

Инверторы работают от 24В, тут облом. А вот плата усилителя звука, помимо прочего, получает 12В. От неё и запитаемся.

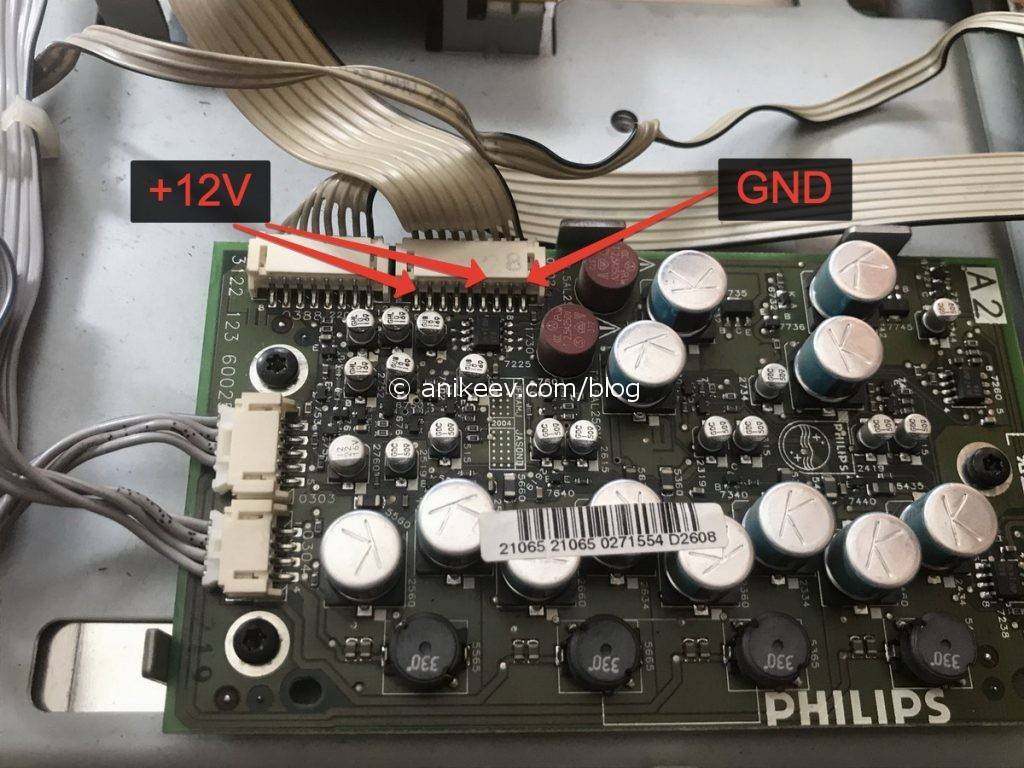

12В берём с платы усилителя звука. Земля на чёрном проводе (самый правый), +12В на самом левом контакте или на четвёртом, считая от земли. К четвёртому проще припаяться. Поэтому возьмём разъём, который заботливо прилагался к нашей ленте и припаяем к плате усилителя. Провод можно зажать между конденсаторами на плате.

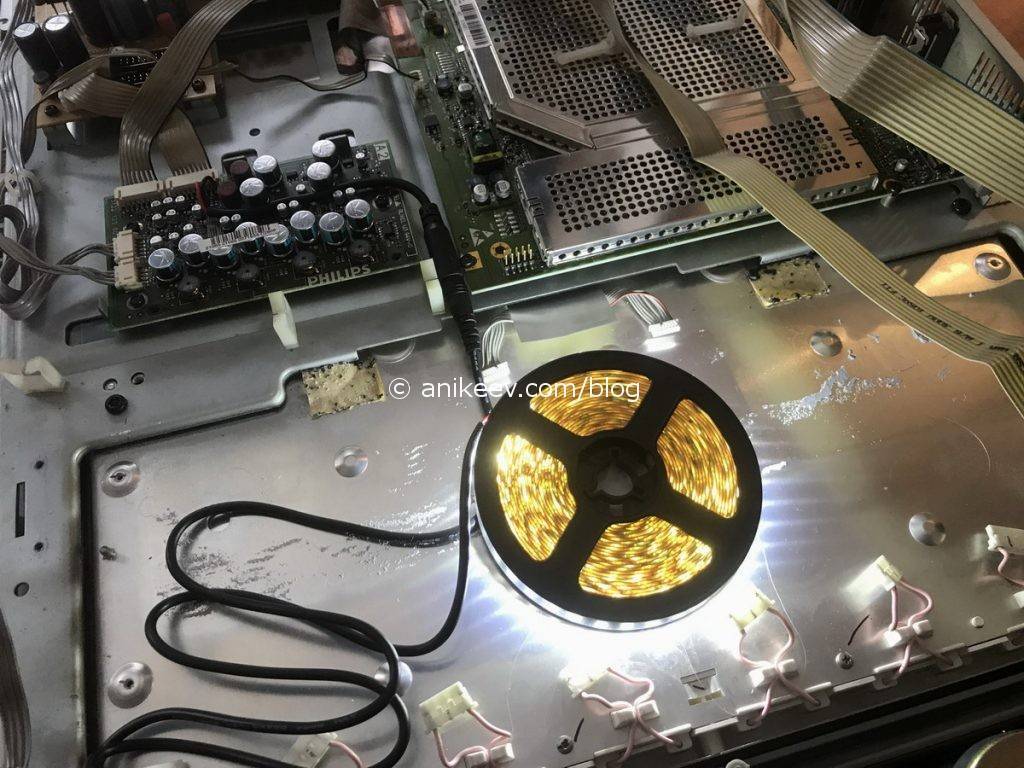

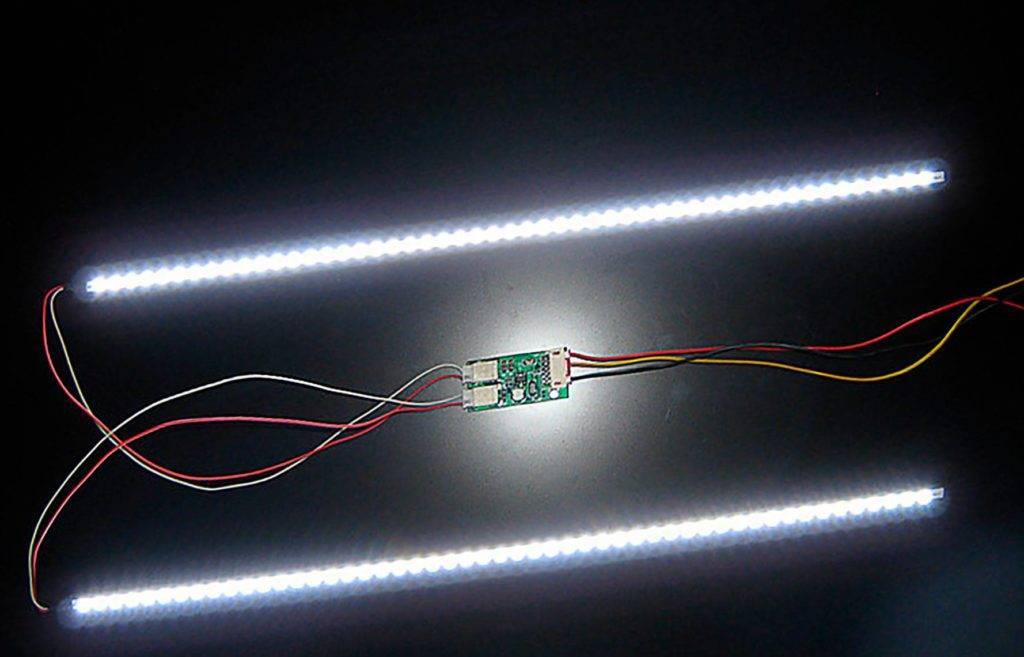

Пока мы не пустились во все тяжкие, подключим ленту и проверим, хватит ли тока с усилителя, чтобы питать всю ленту целиком. И правильно ли работает подсветка.

Ура! Лента светится, когда телевизор включен. И не светится, когда он в режиме stand-by. Теперь пора разобрать телевизор до конца и заменить CCFL-подсветку на светодиодную ленту.

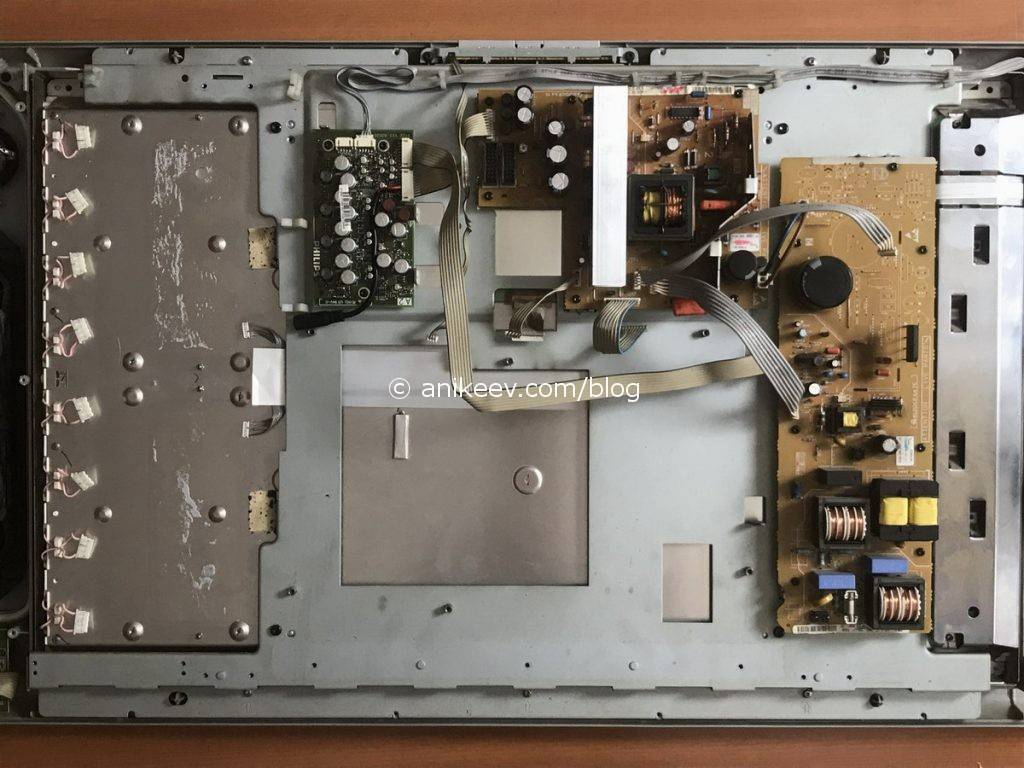

Снимаем всё, что можем снять. Снимаем основную плату.

Снимаем блок питания и дополнительную плату блока питания, снимаем плату усилителя звука.

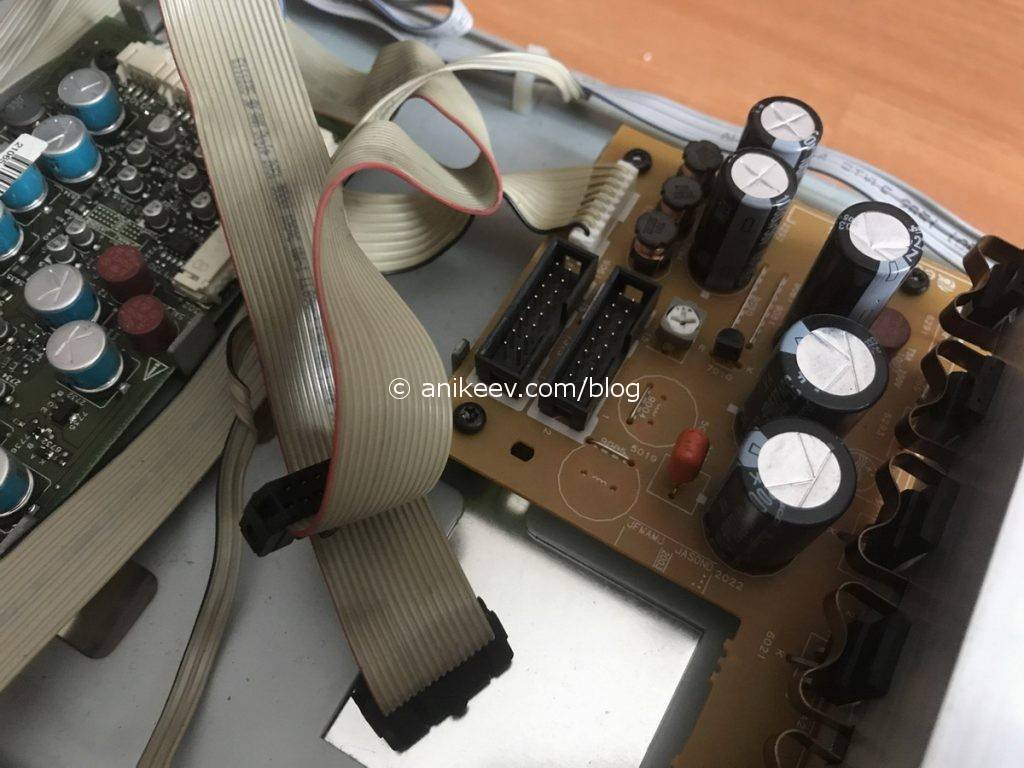

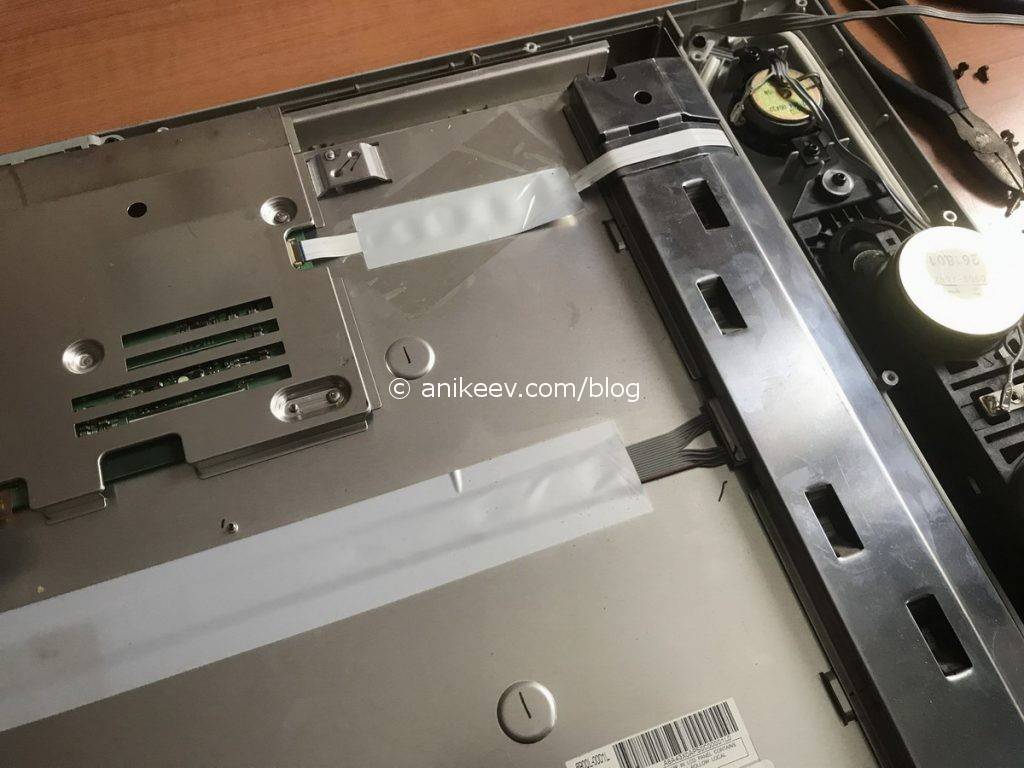

Под блоком питания обнаружится дополнительный шлейф матрицы. Снимаем его. Скотч там только потому, что телевизор я уже разбирал. Подковыриваем тёмно-коричневый держатель наверх и вытягиваем шлейф.

После этого можно снять металлический кожух, под которым находится ответная плата подсветки. Эту плату и соединительный шлейф к инверторам можно выкинуть. Кожух тоже.

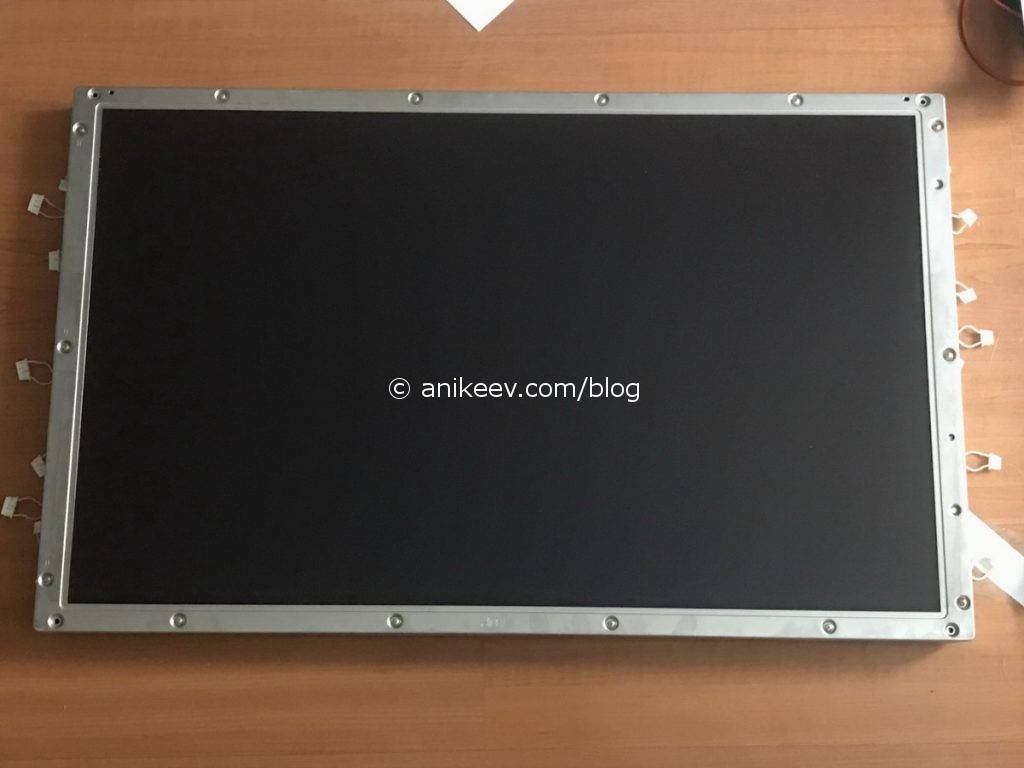

Продолжаем разбирать и откручивать, пока не удастся вытащить из телевизора центральную часть с экраном.

Здесь откручиваем 14 винтов по краям металлической рамки и снимаем её.

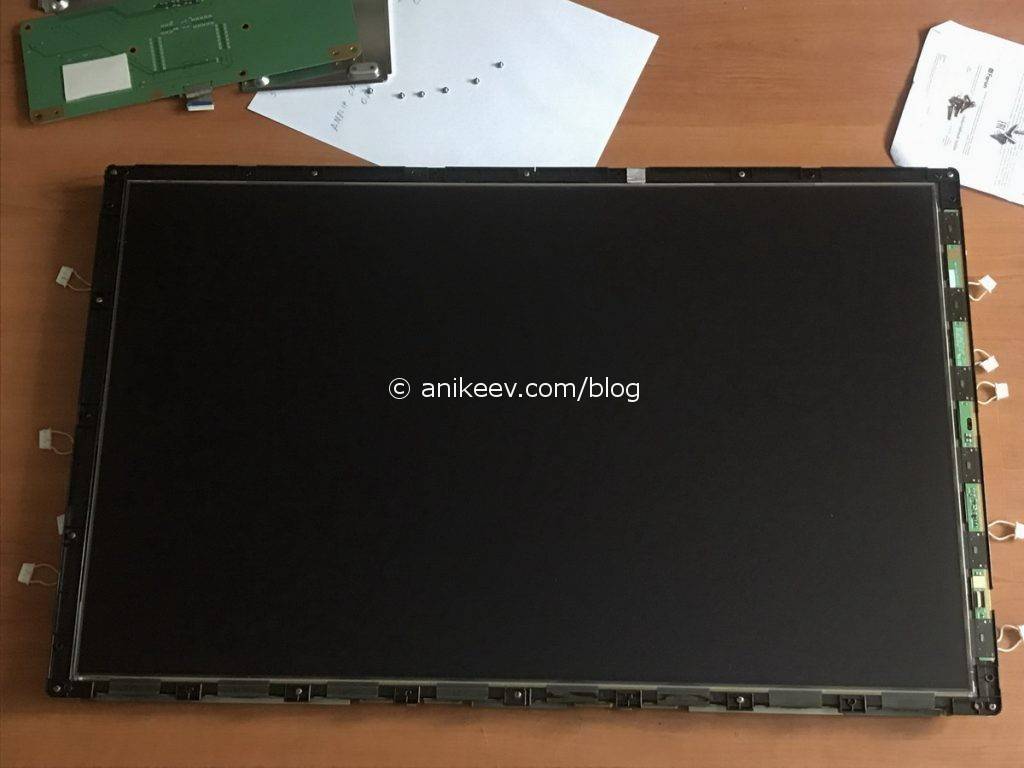

Теперь откручиваем винты из пластиковой рамки. Затем аккуратно освобождаем шлейфы матрицы (предварительно сняв с обратной стороны металлический кожух с платой, его видно на фото в левом верхнем углу) и снимаем её.

Светодиоды для Led подсветки телевизоров. Где купить и причины выхода из строя.

Всем привет. В этой статье расскажу о Led подсветке матрицы телевизоров, а именно о том, по какой причине сгорают светодиоды в подсветке, где их можно купить, и как предотвратить повторный выход их из строя.

О Led подсветке матрицы телевизоров.

Первые ЖК телевизоры имели подсветку выполненную с использованием люминесцентных (CCFL) ламп. Данный тип подсветки работал очень хорошо, но яркость свечения оставляла желать лучшего. Такие телевизоры уступали в качестве изображения плазменным панелям, но выигрывали по своих габаритах, и весе.

Так как наука не стоит на месте, вместо CCFL ламп начали использовать светодиоды, которые своим ярким свечением и малым потреблением тока, дали точек в развитии ЖК телевизоров. Конечно, и сами матрицы тоже за это время намного улучшились в качестве и цветопередаче, так что тусклое свечение CCFL ламп не могло полноценно передать ту картинку, которую хотели бы видеть производители.

Причины выхода из строя Led подсветки телевизоров.

Так как я часто ремонтирую телевизоры, и на своем старом сайте не раз описывал процесс ремонта, то для себя я могу выделить несколько основных причин выхода из строя Led светодиодов.

Первая причина — это недочет самих производителей. Очень часто, исходя из моей практики, сами производители настраивают драйвер подсветки таким образом, что на линейки светодиодов идет ток, больше положенного, в следствии чего светодиоды перегреваются, и выходят из строя.

Вторая причина — это брак самих светодиодов. Бывает так, что разобрав матрицу находишь лишь один неисправный диод. При этом ток, который идет на матрицу находиться в пределах нормы, а все остальные светодиоды в отличном состоянии.

Третья причина — напрямую связана с первой. Некоторые владельцы, любят смотреть телевизоры на максимальной яркости (подсветка включена на 100%). Так как производители некоторых телевизоров специально завышают ток, который поступает на светодиоды, просмотр в данном режиме никак не подливает жизнь подсветки телевизоров. Рекомендую не увеличивать уровень подсветки больше 70%. В таком режиме Ваш телевизор проработает гораздо дольше.

Какие светодиоды я использую для ремонта LED подсветки телевизоров и где я их покупаю.

Все светодиоды я покупаю на Aliexpress в проверенных продавцов. Как производиться поиск и замена светодиодов на планках, я покажу в последующих статьях, а сейчас выложу список самых популярных светодиодов, которые используются при ремонтах подсветки.

ФотоНазваниеСсылка для покупки
Светодиоды 2 вт 6 вольт на LG размер 3535 (большая площадка анод(+) )
Светодиоды 6 вольт на LG 1 Вт размер 7030
Светодиоды 3 вольта на LG 0.5 Вт размер 7020
Светодиоды 3 вольт на LG размер 3528 (большая площадка анод(+) )
Светодиоды 3 вольт на Samsung 1 Вт размер 3537
Светодиоды 3 вольт на Samsung размер 7032
Светодиоды 3 вольта на Samsung 0.5 Вт размер 5630
Светодиоды 3535 2вата 6 вольт на LG (большая площадка катод(-))

Для приклеивания линз после перепайки светодиодов, использую клей E8000. Им же клею сенсора планшетов и телефонов. Покупаю клей здесь:

Клей для линз и тачскринов.

При покупке на китайских сайтах, не забывайте использовать кэшбэк. Каким кэшбэком пользуюсь я, описоно в этой статье.

Лучший курс по ремонту телевизоров, благодаря которому я научился ремонтировать телевизоры находится

В дальнейших статьях опишу весь процесс замены светодиодов на планках LED подсветки

Всем спасибо за внимание и удачи в ремонтах и самоделках

Пропадает подсветка монитора

Монитор у нас включается, работает секунд 5-10 и тухнет. Это говорит о том, что одна из ламп CCFL подсветки дисплея пришла в негодность. Перед этим часть экрана может также немного моргать. Инвертор в этом случае будет уходить в защиту, что и будет проявляться в автоматическом отключении подсветки монитора.

Для того, чтобы мы могли  проверить лампы и исключить дефектную, надо купить в радиомагазине высоковольтный конденсатор. 27 пикофарад х 3 киловольта для мониторов диагональю 17 дюймов, 47 пф для монитора 19 дюймов  и 68 пф для 22 дюйма.

Данный конденсатор нужно припаять к контактам разъема, к которому подключается лампа подсветки. Саму лампу, разумеется, при этом нужно отключить. Соединяя конденсатор поочередно к каждому  разъему, мы добиваемся того, что инвертор у нас перестает уходить в защиту. Монитор заработает, хотя будет немного тусклым.

Конечно, редко кто так делает. Самая фишка — это отключить защиту на самой микросхеме ШИМ ))). Для этого гуглим «снять защиту инвертора xxxxxxx» Вместо «хххххх» ставим марку нашей микросхемы ШИМ. Как-то я отключал защиту на мониторе с микросхемой ШИМ TL494  по схеме ниже, припаяв резистор на 10 КилоОм. Моник работает до сих пор. Нареканий нет).

Другие причины мерцания

Вышеперечисленные способы устранения мерцания светильников со светодиодными лампами имеют отношение к выключателю. Но бывают исключения, когда свет мерцает, а выключатель соответствует требованиям.

Причины:

  1. Некачественная энергосберегающая лампочка. Чаще отмечается у дешевой продукции китайского производства, когда светильник уже с завода имеет брак. Придется вновь потратиться и купить хорошую лампу.
  2. Закончился ресурс эксплуатации диодного прибора освещения. Возможно, вышел из строя элемент микросхемы. В результате лампа светится, но моргает и потрескивает. Не нужно думать, что если заводом-изготовителем предусмотрен почти 10-ти летний срок эксплуатации продукции, лампа должна проработать все время. Ресурс даже качественного прибора значительно снижается, если в сети периодически появляются перепады напряжения или устройство работает в условиях температур, выходящих за нормы, определенные конструкторами.

В заключение нужно отметить, что если отложить поиск решения причины мерцания лампочки, энергосберегающий прибор скоро выйдет из строя.

LED-светильники устроены так, что каждое моргание — включение прибора. Эксплуатационный ресурс ламп привязан к количеству включений/выключений: чем чаще мерцание, тем быстрее она сгорит. На время ремонта осветительного прибора можно заменить светодиод лампой накаливания или временно установить обычный выключатель.

Подведение итогов работы

В данной статье я разобрал свой не совсем удачный опыт в качестве примера, думаю полезного тем, кто только планирует подобную переделку подсветки ЖК ТВ или монитора с целью сэкономить их время и деньги, пусть там и была совсем небольшая сумма потраченная на ленту длиной 30 см, ушло всего 35 рублей.

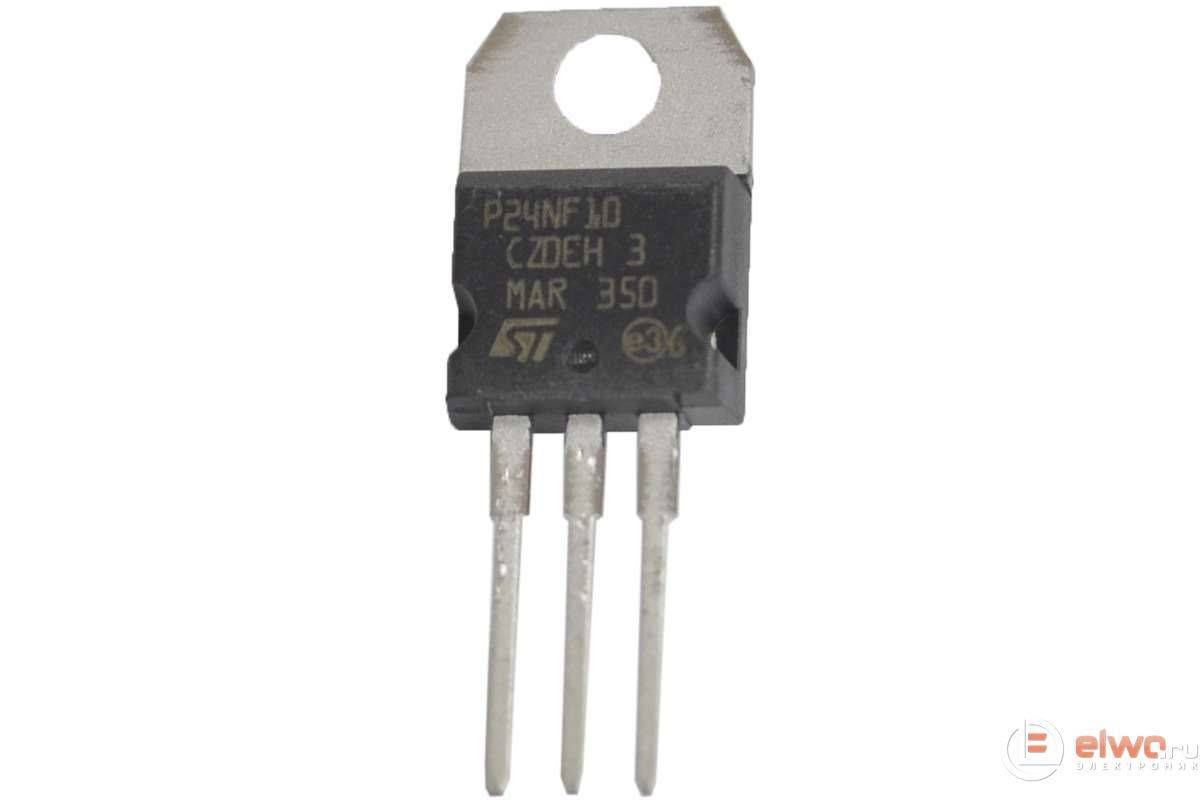

n-канальный мосфет ТО-220

Завершая статью коснусь нескольких нюансов, которые понятны опытным радиолюбителям и ремонтникам, но могут быть не так очевидны новичкам:

1. Мосфет нужен n-канальный, лучше его спаять на кусочке отдельной макетной платы типа зеленой макетки, либо даже дешевой гетинаксовой.

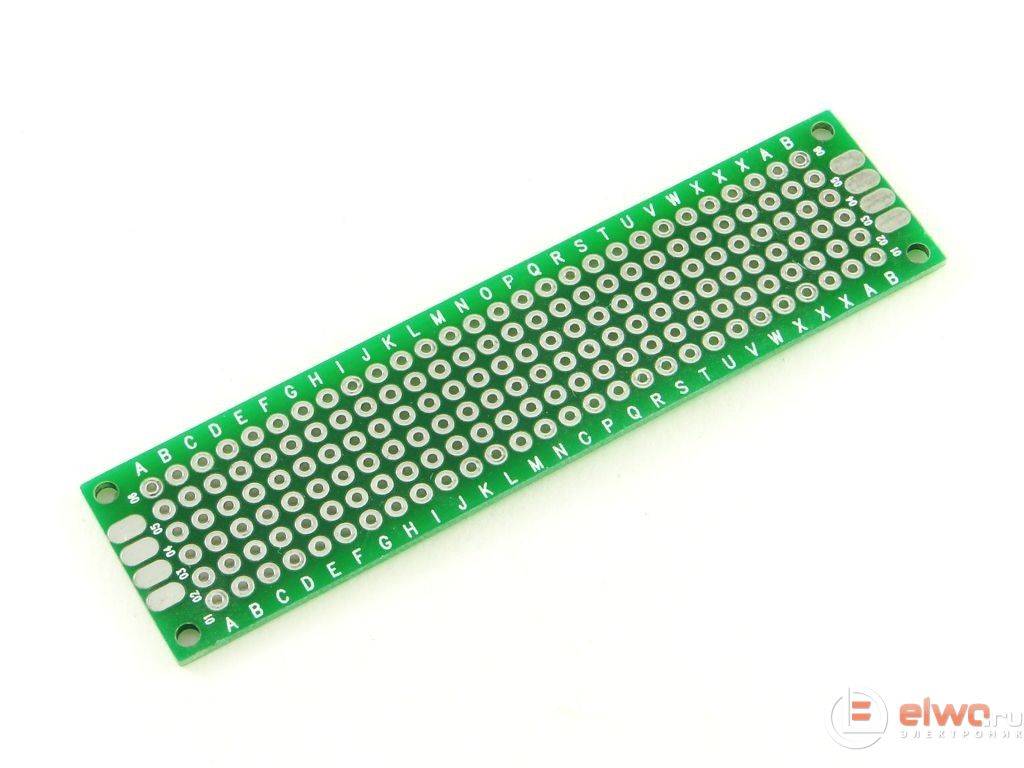

Макетка гетинакс и текстолит (справа)

2. Транзистор лучше взять в корпусе ТО-220, не SMD вариант, можно с донора, с целью экономии, например выпаяв c блока питания АТХ или другого ЭЛТ или ЖК ТВ, либо монитора. Блок питания берите с небольшим запасом, я по случаю дешево взял блок питания 1.5 Ампера, его и поставил. Причем в случае использования светодиодной ленты на 120 светодиодов на 1 метр у меня не будет необходимости его менять, как это было бы необходимо если бы использовал блок питания 12 Вольт 0.5 Ампера, или отсутствия запаса при использовании блока питания выдающего на выходе 1 Ампер.

Даташит на инвертор

3. Для того чтобы найти на разъеме идущем со скалера либо платы управления ТВ контакт регулировки яркости подсветки, ознакомьтесь с сервис мануалом на вашу модель ЖК ТВ или монитора, если же будете подпаиваться как я проводом МГТФ напрямую на ножку микросхемы инвертора идущую в SMD исполнении, скачайте Даташит на данную микросхему в котором будет указана распиновка всех выводов, их назначение и схема включения микросхемы.

Когда искал информацию в интернете по данному способу переделки подсветки, встречал отзывы что управление на включение подсветки в некоторых случаях было реализовано не логической единицей, как в моем случае, а логическим нулем, то есть 0 вольт. Как было рекомендовано в таком случае, следует инвертировать сигнал с помощью транзистора в ключевом режиме. Дополнительно по ремонту LED мониторов читайте тут. На данный момент существует большой выбор готовых наборов универсальной LED подсветки монитора. Такие наборы значительно упрощают переделку или ремонт монитора. Всем удачных ремонтов! Специально для Элво.ру — AKV.

голоса

Рейтинг статьи

Заключение

Замена ламп подсветки ЖК-матрицы монитора на светодиодную ленту позволит вам не только сэкономить деньги на приобретении новых лампочек, но и позволит улучшить световые характеристики данной системы. Сам процесс замены не столь уж сложен, как может показаться на первый взгляд. Главное здесь четко следовать инструкции и все у вас получится самым лучшим образом.

Наиболее частой причиной отказов в работе ЖК мониторов и матриц становится выход из строя ламп подсветки. Если для телефонов и небольших дисплеев в планшетах используют Led ленты, в матрицах с большой диагональю для этих целей устанавливают CCFL лампы. По сути, это та же люминесцентная лампа дневного света, но с холодным катодом.

У них есть неприятная привычка выходить из строя без особых видимых причин, причем даже выход из строя одной лампы вызывает срабатывание блока защиты и отключение питания монитора.

Сверху перегоревшая CCFL лампа в модуле подсветки.
