Как правильно скрутить провода между собой?

Одножильные провода

Все выше рассмотренные методы скрутки многожильных проводов можно применять и для одножильных. Но лучше всего в данном случае пользоваться параллельным соединением.

Запомните самое главное, перед тем, как соединить провода одножильного исполнения, изоляционный слой на них следует зачищать только вдоль проводника под углом. Особенно это касается алюминиевых жил. Если вы проведёте ножом под углом 90 градусов по кругу проводника, изоляция, конечно, снимется. Но в дальнейшей работе при малейших движениях в месте надреза проводник со временем будет идти на излом и, в конечном счёте, жила поломается.

Зачистите на соединяемых жилах изоляционный слой на 3-4 см. Положите провода друг на друга под углом в 45 градусов, но не в месте оголённых жил, а на 1,5-2 см выше от того места, где произвели срез изоляции. Левой рукой крепко держите это место, правой начинайте скручивать оба провода. Сначала они будут скручиваться вместе с изоляционным слоем, потом уже пойдёт соединение чисто оголённых жил.

Какими бы сильными не были ваши руки, в конце обязательно закончите скручивание при помощи пассатижей, в особенности это касается опять же проводов из алюминия.

Ещё один важный совет! После того, как вы сделаете скрутку, не спешите её изолировать. Дайте электрической цепи поработать несколько часов, затем отключите вводной автомат на квартиру и проверьте температуру на месте скрутки. Если узел горячий, значит, контактное соединение получилось ненадёжным и его лучше переделать. Если нагрева не обнаружено, то скрутка выполнена качественно, может её заизолировать.

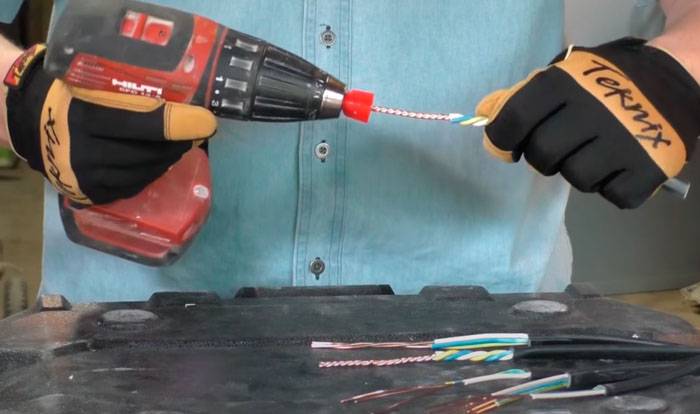

Если необходимо выполнить большое количество скруток, можно воспользоваться шуроповертом с самодельной приспособой, как показано в видео ниже:

Скрутка одножильного с многожильным проводом

Одна из самых проблематичных ситуаций, это когда нужно соединить жесткий одножильный провод с гибким многожильным.

Простая накрутка одного вокруг другого здесь не проходит. При малейшем усилии гибкий проводник элементарно съезжает и стягивается.

Что же делать? А делать в этом случае нужно вот так.

Для этого зачищаете оба проводника и начинаете обвязку моножилы вот с такой петельки.

Далее уже по привычному сценарию.

В конце загибаете пассатижами кончик одножильного провода во внутрь.

Важно! – Для качественного контакта, полученное соединение все-таки лучше пропаять.

Не забывайте, что подобным образом вы создали “нормальный” контакт с точки зрения механики, а не электрики.

1 Почему именно скручивание – основные преимущества

Если нужно соединить между собой два медных провода, их можно спаять. Но далеко не все обладают этим полезным навыком, да и паяльника может не оказаться под рукой, например, если произошел обрыв кабеля электроинструмента или провода в распределительной коробке на даче. Поэтому очень удобно такое свойство медных и алюминиевых жил, как гибкость – их можно просто сложить вместе и скрутить аккуратными витками. При этом не понадобятся даже плоскогубцы, если металлические сердечники проводов имеют небольшой диаметр. Касается это не только электрической проводки, но и телевизионного кабеля, антенного, телефонного и многих других, в том числе компьютерных.

Еще одно преимущество – достаточно высокое качество соединения  без пайки. Если провод служит для передачи сигнала, помехи из-за скрутки обычно не появляются, а если возникают, то в очень редких случаях

Очень важно, что при таком соединении экономится время, а иногда и средства. В частности, нет необходимости ждать, когда разогреется паяльник либо снаряжать специальный сварочный инвертор для проводов, не нужно лудить каждую жилу. Очень тонкие жилы при опалке легко сгорают или становятся ломкими, что уже можно отнести к недостаткам

Очень тонкие жилы при опалке легко сгорают или становятся ломкими, что уже можно отнести к недостаткам.

Варианты скручивания многожильных проводов

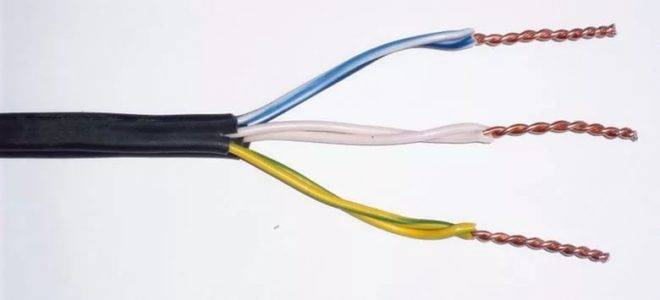

Многожильным является провод с металлической центральной частью в виде тонких жил. Элементы переплетаются между собой, образуя свивку с наружной изоляцией. Производители могут покрывать проводки полиуретаном, добавлять капроновые нити для улучшения прочности. Защита усложняет процесс снятия изоляционного слоя.

Скрутку изолированных многожильных проводов выполняют несколькими способами.

Параллельное соединение

Простейший вариант, когда две зачищенные жилы укладываются крест-на-крест одна на одну. Скручивать допускается только участок без изоляции. Параллельная скрутка обеспечивает надежность контактов, но не защищается от разрывов с усилием.

Технология подходит для проводников из меди – одного монолитного и одного многожильного. Алюминиевые проводники с разным сечением также допускается соединять параллельно. В случае с монолитным проводом понадобится снять больше изоляции, чем с многожильного.

После скрутки должен остаться отрезок, из которого создается дополнительный изгиб в сторону фиксации. Подобный прием усиливает прочность соединения.

Последовательный тип шва

Скрепить провода вместе нужно так, чтобы каждый из них накладывался на другой:

• жилы зачищаются от изоляционного покрытия;
• зачищенные элементы укладываются друг на друга;
• скручивание начинается с центра так, чтобы один провод обвивался вокруг второго;
• аналогичным образом закручивается второй контакт.

Ввиду минимальной надежности соединение подходит для двух кабелей.

Бандажная скрутка

Оптимальный способ делать крепление многожильного провода:

• подбирается два типа провода – жесткий для фиксации и мягкий для навивки;
• с жил снимается изоляция так, чтобы длина оголенных участков была одинаковой;
• проводники укладываются параллельно;
• для фиксации жил между собой используется третий зачищенный провод.

В качестве скручиваемых изделий нужно выбирать больше 2-х жестких кабелей. Навивка организуется при помощи гибкого мягкого провода.

Отпайка от цельного провода в сторону

Если вам нужно сделать отпайку в сторону от цельной моножилы одним гибким многожильным проводником, то здесь поступаем следующим образом.

Снимаете изоляцию с цельного провода, не разрезая саму жилу. Раздваиваете многожильный проводник и скручиваете две косички.

Далее, вставляете это в середину цельного и делаете пару оборотов.

После этого плотно обматываете каждую косичку вокруг основного.

Для отпайки многожила-многожила проделываете “отверстие” в основном проводнике.

После чего вставляете в него отпаечный.

Разделяете жилки пополам и наматываете одну половинку направо, другую налево.

Получается “крепкое” и надежное соединение буквой Т.

Паяльник в помощь

Дополнительно к скрутке используется спайка в местах соединения. Такой способ применяется в местах повышенной влажности, где требования по устойчивости проводов к окислению наиболее важны. Предварительно сделанная скрутка оплавляется канифолью, после чего на нее наносится припой

При этом хватает мощности обычного бытового паяльника, важно исключить образования на припое острых заусенцев. После высыхания их убирают надфилем, т.к

есть риск повреждения изоляции.

Использование припоя помогает соединить скручиваемые тонкие многожильные провода. Контактная поверхность после обработки паяльником увеличивается, следовательно, площадь соприкосновения соединений становится больше. Стоит учитывать, что нагрузка на соединяемые провода, независимо от использования пайки, рассчитывается по сечению наименьшего из них.

Сварка — высокая надежность в любых условиях

При соединении проводов сваркой проводники скручиваются, а конец их заваривается. В результате образуется шарик из металла, который и обеспечивает в любых условиях стабильное и очень надежное соединение. Причем надежное оно не только в плане электрических характеристик, но и механически тоже — металл соединенных проводов после расплавления образует монолит и вычленить отдельный проводник невозможно.

Сварка — важно нагреть металл, но не оплавить изоляцию

Недостаток такого типа соединения проводов — соединение получается на 100% неразъемное. При необходимости что-то изменить, надо отрезать сплавленный кусок и переделывать все заново. Потому для таких соединений оставляют некоторый запас проводов — на случай возможной переделки.

Из других недостатков — необходим сварочный аппарат, соответствующие электроды, флюс и навык работы. К тому же, занимает сварка немало времени, требуется защищать окружающие предметы, а еще неудобно работать со сварочником на высоте. Потому электрики данный тип соединений практикуют в исключительных случаях. Если же вы делаете «для себя» и умеете неплохо обращаться со сварочным аппаратом, можете потренироваться на обрезках. Основной фокус в том, чтобы не расплавить изоляцию, но сварить металл.

После остывания место сварки изолируют. Можно использовать изоленту, можно — термоусадочные трубки.

Как соединить два провода разного сечения

Часто бывает, что в распределительную коробку приходят провода разного сечения и их необходимо соединить. Тут вроде должно быть все просто, как и с соединением проводов одного сечения, однако тут есть свои некоторые особенности. Соединять кабели разной толщины можно несколькими способами.

Помните, что нельзя в розетке на один контакт подключать два провода разного сечения, так как тонкий не будет сильно прижиматься болтом. Это приведет к плохому контакту, большому переходному сопротивлению, перегреву и оплавлению изоляции кабеля.

Как соединить провода разного сечения?

1. С помощью скрутки с пайкой или сваркой

Это самый распространенный способ. Скручивать провода можно соседних сечений, например 4 мм 2 и 2,5 мм 2 . Вот если диаметры проводов сильно отличаются, то хорошая скрутка уже не получится. Во время скручивания нужно следить чтобы обе жилы обвивали друг друга. Нельзя допускать чтобы тонкий провод накручивался на толстый. Это может привести к плохому электрическому контакту. Не забывайте про дальнейшую пайку или сварку. Только после этого ваше соединение будет работать много лет без нареканий.

2. С помощью винтовых зажимов ЗВИ

Про них подробно я уже писал в статье: Способы соединения проводов. Такие клеммники позволяют с одной стороны завести провод одного сечения, а с другой стороны уже другого сечения. Тут каждая жила зажимается отдельным винтом. Ниже привожу таблицу, по которой можно правильно выбрать винтовой зажим для ваших проводов.

Тип винтового зажима	Сечение подключаемых проводников, мм 2	Допустимый длительный ток, А
ЗВИ-3	1 – 2,5	3
ЗВИ-5	1,5 – 4	5
ЗВИ-10	2,5 – 6	10
ЗВИ-15	4 – 10	15
ЗВИ-20	4 – 10	20
ЗВИ-30	6 – 16	30
ЗВИ-60	6 – 16	60
ЗВИ-80	10 – 25	80
ЗВИ-100	10 – 25	100
ЗВИ-150	16 – 35	150

Как видите, с помощью ЗВИ можно соединять провода соседних сечений. Также не забывайте смотреть на их токовую нагрузку. Последняя цифра в типе винтового зажима обозначает величину допустимого длительного тока, который может протекать через данную клемму.

Зачищаем жилы до середины клеммы.

Вставляем их и затягиваем винты.

3. С помощью универсальных самозажимных клемм Wago.

Клеммники Wago имеют возможность соединять провода разных сечений. У них есть специальные гнезда куда “втыкается” каждая жила. Например, в одно отверстие зажима можно подключить провод 1,5 мм 2 , а в другое 4 мм 2 и все будет работать исправно.

Согласно маркировке завода изготовителя клеммами разных серий можно соединять провода разных сечений. Смотрите таблицу ниже:

Серия клеммы Wago	Сечение подключаемых проводников, мм 2	Допустимый длительный ток, А
243	0,6 до 0,8	6
222	0,8 – 4,0	32
773-3	0,75 до 2,5 мм 2	24
273	1,5 до 4,0	24
773-173	2,5 до 6,0 мм 2	32

Вот ниже пример с серией 222.

4. С помощью болтового соединения.

Болтовое соединение проводов представляет собой составное соединения состоящее из 2-х и более проводов, болта, гайки и нескольких шайб. Оно считается надежным и долговечным.

Тут поступает так:

1. зачищаем жилу на 2-3 сантиметра, чтобы хватило на один полноценный оборот вокруг болта;
2. делаем кольцо из жилы по диаметру болта;
3. берем болт и надеваем на не шайбу;
4. на болт одеваем кольцо из проводника одного сечения;
5. затем одеваем промежуточную шайбу;
6. одеваем кольцо из проводника другого сечения;
7. ставим последнюю шайбу и затягиваем все это хозяйство гайкой.

Таким способом можно одновременно соединять несколько жил разного сечения. Их количество ограничивается длиной болта.

5. С помощью сжима ответвительного “орех”.

Про данное соединение я подробно с фотографиями и соответствующими комментариями написал в статье: Соединение проводов с помощью зажимов типа “орех”. Уж позвольте я тут не буду повторяться.

6. С помощью медно-луженых наконечников через болт с гайкой.

Этот способ хорошо подходит для соединения кабелей больших сечений. Для данного соединения необходимо иметь не только наконечники ТМЛ, но и еще обжимные пресс-клещи или гидравлический пресс. Данное соединение будет немного громоздким (длинным), может не поместиться в какую-нибудь небольшую распределительную коробку, но все же имеет право на жизнь.

Соединять тут просто. На каждую жилу одевается по наконечнику, они опрессовываются и с помощью болта с гайкой и шайбами соединяется. Затем это место изолируется с помощью изоляционной ленты или термоусаживаемой трубки (ее необходимо одеть на провод до соединения).

К сожалению под рукой у меня не оказалось толстого провода и нужных наконечников, поэтому фото сделал из того что было. Думаю по нему все-таки можно понять суть соединения.

Инструмент для соединения проводки

Набор зависит от ситуации и применяемого способа: не всегда для этого достаточно иметь только плоскогубцы и изоленту. В современной реальности инструменты для соединения — это технологичные и простые приспособления:

• специальное устройство, который вставляется в шуруповерт и совершает вращение, необходимое для качественной скрутки;
• пресс-клещи (пневматические или гидравлические) помогут быстро оконцевать жилы;
• защищенную изоляцией проводку условно можно скручивать руками, но лучше применять прибор для скручивания;
• в списке обязательных инструментов действительно есть плоскогубцы, но могут потребоваться бокорезы и опрессовыватели.

Интересно! Что нужно знать о каминах?

В инструкции, как правильно скручивать провода в распределительной коробке, и в любом другом месте, непременно упоминаются изолирующие материалы. Но это не обязательно изолента — для этого есть трубки (из ПВХ или термоусадочные), колпачки-изоляторы. Изолента — простое решение, потому что оно не требует насаживания или прогревания. Можно обойтись простым наматыванием, если на материале нет видимых повреждений и соблюден срок годности.

Опрессовка гильзами: особенности технологии

Способ монтажа основан на создании плотного контакта между металлическими жилами, помещенными внутрь трубки из такого же материала и обжатия всей конструкции под определенным усилием с равномерным распределением действующей нагрузки.

Хороший электрический контакт создается за счет совместной деформации металлов.

Гильза (трубка для соединения проводов) выпускается промышленностью под конкретные размеры провода и их количество. Они могут быть предназначены для соединения жил из:

• меди;
• алюминия;
• и даже меди с алюминием.

Гильзы медные (ГМ) могут выпускаться с дополнительным лужением оловом и висмутом. Они обозначаются ГМЛ, отмечаются высокой стойкостью к коррозии.

Гильзы алюминиевые обозначают ГА. Для соединения проводов из меди и алюминия применяют гильзы ГАМ, а со слоем изоляции обозначают ГСИ.

Их размеры можно найти в каталогах. Как пример, привожу основные характеристики части гильз ГМЛ небольшой таблицей.

Размеры гильзы специально подбираются под поперечное сечение коммутируемого провода. Правильный их выбор влияет на качество электрического соединения.

Для опрессовки используется специальный инструмент: пресс-клещи. Если работать пассатижами, молотками и другим подручными средствами, то созданный контакт будет плохого качества.

Пресс клещи выпускаются различной конструкцией и принципами работы для обжатия разных типов гильз и наконечников.

По такому же принципу подбираются и опрессовываются наконечники на многожильные провода для их подключения к выводам электрического оборудования.

Особенно это актуально для автомобильной техники, где проводка подвергается повышенным механическим вибрациям и электрическим нагрузкам. Да и в бытовой сети встречается монтаж гибкими проводниками.

Как пример — ретро проводка в деревянном доме. Хотя это не единственный случай.

Опрессовка проводников — это довольно большая и сложная тема, которая позволяет создавать качественное соединение электрических контактов. Ее технологию хорошо объясняет в своем видеоролике Андрей Кулагин. Рекомендую посмотреть.

Неразъемное соединение проводов

В некоторых случаях, когда не предполагается в дальнейшем коммутировать провода, можно их соединять неразъемным способом. Такой вид соединения высоконадежный, и целесообразен в труднодоступных местах, например, соединение концов спирали из нихрома с медными токоподводящими проводниками в паяльнике.

Соединение тонких проводов опрессовкой

Простым и надежным способом соединения жил проводов является опрессовка. В отрезок медной или алюминиевой, в зависимости от металла соединяемых проводов, трубки вставляются жилы проводов, и трубка продавливается посередине инструментом, который называется пресс – клещи.

Опрессовкой можно соединять как одножильные, так и многожильные провода в любом сочетании. Диаметр трубки нужно подбирать в зависимости от суммарного сечения проводников. Желательно, чтобы проводники входили плотно. Тогда надежность соединения будет высокой. Если в многожильном проводе проводники между собой свиты, то необходимо их развить и выпрямить. Скручивать между собой жилы проводов не нужно. Подготовленные проводники вставляются в трубку и обжимаются пресс – клещами. Соединение готово. Осталось только заизолировать соединение.

В продаже имеются наконечники для опрессовки, уже снабженные изолирующим колпачком. Опрессовка выполняется сжатием трубки вместе с колпачком. Соединение получается сразу изолированным. Так как колпачок сделан из полиэтилена, при опрессовке он деформируется и надежно удерживается, обеспечивая надежную изоляцию соединения.

К недостатку соединения методом опрессовки следует отнести необходимость наличия специальных пресс – клещей. Клещи можно сделать и самостоятельно из плоскогубцев, имеющие бокорезы. Нужно лезвия бокорезов закруглить и сделать в середине их проточку. После такой доработки плоскогубцев, кромки бокорезов станут тупыми и уже не смогут перекусывать, а только сдавливать.

Соединение проводов большего сечения опрессовкой

Для соединения электропроводов большего сечения, например в силовых щитах домов, применяются специальные наконечники, которые обжимаются с помощью универсальных пресс-клещей, например типа ПК, ПКГ, ПМК и ПКГ.

Для опрессовки каждого типоразмера наконечника или гильзы требуется своя матрица и пуансон, набор которых обычно присутствует в комплекте клещей.

Для опрессовки наконечника на провод, с провода сначала снимается изоляция, провод заправляется в отверстие наконечника и заводится между матрицей и пуансоном. За длинные ручки пресс-клещей сжимаются. Наконечник деформируется, обжимая провод.

Для того, чтобы правильно выбрать матрицу и пуансон для провода, они обычно промаркированы и у фирменных пресс-клещей на матрице имеется гравировка для опрессовки какого сечения провода матрица предназначена. Число 95, выдавленное на наконечнике означает, что данная матрица рассчитана на обжим в наконечнике провода сечением 95 мм2.

Соединение проводов заклепкой

Выполняется по технологии винтового соединения, только вместо винта используется заклепка. К недостаткам следует отнести невозможность разборки и необходимость наличия специального инструмента.

На фото пример для соединения медного и алюминиевого проводников. Более подробно о соединении медного и алюминиевого проводников изложено в статье сайта «Соединение алюминиевых проводов». Для того, чтобы соединить проводники заклепкой, нужно на заклепку одеть сначала алюминиевый проводник, затем пружинную шайбу, далее медный и плоскую шайбу. Вставляют стальной стержень в заклепочник и сжимают его ручки до щелчка (это происходит обрезка излишков стального стержня).

При соединении проводников из одного металла, разрезную шайбу (гровер) между ними прокладывать не надо, а одеть гровер на заклепку первым или предпоследним, последней должна обязательно быть обыкновенная шайба.

Особенности скручивания одножильных проводов

Чтобы скручивать одножильные провода плотно и правильно, подойдет параллельное соединение. При выполнении работ необходимо:

• снимать изоляцию под углом меньше 90 градусов;
• действовать аккуратно, если материалом кабеля является алюминий;
• зачищать для соединения изоляцию на отрезок, равный 3-4 см;
• уложить два кабеля друг на друга на 1,5-2 см выше оголенного места под углом 45 градусов;
• придерживая левой рукой участок выше среза, начинать скручивать жилы;
• работать так, чтобы вначале была скрутка с изоляцией, а потом – оголенный отрезок;
• окончить процесс скручивания пассатижами для дополнительной плотности.

Многожильные провода

Скрутка многожильных электрических проводов может выполняться разными способами.

Параллельная скрутка

Наиболее простой метод – параллельная скрутка, когда оба зачищенных провода крест на крест накладываются друг на друга в месте зачистки изоляции и одновременно скручиваются. Такое соединение даёт надёжный контакт, но оно будет плохо переносить приложенное усилие на разрыв и вибрацию.

Этот метод лучше применять для медных проводов, когда один из них монолитного, а другой многожильного исполнения. Монолитный провод надо зачистить от изоляции немного больше, чем многожильный. После скручивания из оставшегося медного монолитного хвостика делается дополнительный изгиб в сторону скрутки, за счёт этого соединение получается более надёжным. Такой метод также подходит для скручивания алюминиевых проводников с разным сечением.

Преимущество параллельной скрутки состоит ещё в том, что её можно применять для соединения одновременно более чем двух проводов.

Последовательная скрутка

При последовательном способе каждый соединяемый проводок навивается на другой. Надёжность и контакт у такого соединения будут оптимальными, но применять эту скрутку можно лишь для двух проводов, не более.

Зачищенные жилы сложите крест на крест друг на друга приблизительно посередине оголённого участка и начинайте закручивать. Один провод обходит вокруг другого провода, точно также второй провод намотайте вокруг первого.

Бандажная скрутка

Соединить между собой многожильные провода можно методом бандажной скрутки. При этом соединяемые жилы зачищаются на одинаковую длину и прикладываются параллельно друг к другу. В таком положении они фиксируются третьим проводом, который плотно накручивается на оголённую поверхность соединяемых жил.

Обратите внимание, что при помощи такой скрутки можно соединять жёсткие многожильные провода, но в качестве фиксирующего обязательно надо использовать провод мягкий (гибкий). Чем плотнее вы сделаете навивку фиксирующего провода, тем надёжнее получится контактное соединение

При помощи бандажной скрутки можно соединять более двух проводников.

Средства изоляции соединения

Заизолировать полученный узел нужно качественно. С этой целью используется три технологии.

Изоляционная лента

Изоляционная лента

Лента с липкой основой изготавливается из полиэфирной и эпоксидной пленки, стеклоткани и слюды, ацетатного материала и бумаги. Для изоляции бытовой электросети подойдет лента с ПВХ-пленкой класса П и каучуковой клейкой стороной. Материал обладает хорошей адгезией, эластичностью и плотностью. Закрытие скрутки изолентой осуществляется пошагово:

1. Намотка начинается на 2-3 см выше оголенного участка, поверх изоляции провода.
2. Лента наматывается под небольшим углом по направлению к концу скрутки.
3. На месте кончика материал загибается вокруг него и наматывается в обратную сторону.
4. После места намотки лента подрезается канцелярским ножом или ножницами.

Двухслойное покрытие изоляционной лентой обеспечит надежность и максимальную герметичность контактного соединения.

Трубка с термоусадкой

Термоусадка для проводов

Термотрубку производят из специальных полимеров, которые в условиях обдува горячим воздухом или от воздействия теплой воды сжимаются и расширяются. Термоусаживаемый материал можно располагать поверх предметов со сложным рельефом. При работе со скруткой жил изделия обеспечивают качественную изоляцию, защищают от разрывов.

Процесс изоляции осуществляется так:

1. От трубки отрезается кусочек, на 1 см больше оголенного участка.
2. Кусочек надевается на 1 провод до начала шва.
3. Выполняется скрутка кабеля.
4. После скручивания жил термотрубка натягивается на место скрутки.
5. Строительным феном или зажигалкой на расстоянии 1-2 см нагревается трубка. Под тепловой струей она уменьшится и плотно прижмется к участку.

Проводники, заизолированные термотрубкой, согласно ГОСТ, допускается укладывать в ванной, погружать в грунт или воду.

Строительный изолирующий зажим

При организации домашней или квартирной проводки целесообразно использовать специальные колпачки СИЗ. Изделия надеваются на место для изоляции после выполнения скрутки. Кончик колпачка обрезается, а сам СИЗ с усилием надевается на провод. Специальные пружинки на поверхности раздвинутся и плотно обхватят соединение. Для дополнительной прочности можно повернуть колпачок по направлению часовой стрелки.
