Как правильно скручивать провода

Технология пайки и лужения

Простой способ лужения

Приступая к пайке или лужению проводов, важно последние разместить горизонтально таким образом, чтобы жало паяльника беспрепятственно касалось всех сторон. Некоторые «специалисты» рекомендуют размещать токопроводящие жилы вертикально, но делать это не стоит, поскольку капли припоя могут начать растекаться. Перед облуживанием провода нагревают паяльником и параллельно касаются места нагрева кусочком канифоли до тех пор, пока она не начнет плавиться

Если используется жидкий флюс, его наносят предварительно еще до начала нагрева. После лужения провода скручиваются

Перед облуживанием провода нагревают паяльником и параллельно касаются места нагрева кусочком канифоли до тех пор, пока она не начнет плавиться. Если используется жидкий флюс, его наносят предварительно еще до начала нагрева. После лужения провода скручиваются.

Технология пайки немного отличается, поскольку здесь требуется большее количество припоя. На токопроводящие жилы наносится флюс и паяльником прогревается до равномерного распределения расплавленной капли. В случае необходимости процедуру можно повторить.

Виды скруток

Надежная и плотная скрутка уберегает от непредвиденных аварийных ситуаций

Важно выполнить ее максимально правильно. Даже малейшие нарушения техники безопасности способны стать поводом для возгорания. По этой причине правила устройства электрооборудования не предусматривают законного применения данного способа

Несмотря на запрет, он актуален как на производствах, так и в быту. Существующие виды скруток проводов можно использовать временно, когда по какой-то причине невозможно быстрое соединение более безопасными методами

По этой причине правила устройства электрооборудования не предусматривают законного применения данного способа. Несмотря на запрет, он актуален как на производствах, так и в быту. Существующие виды скруток проводов можно использовать временно, когда по какой-то причине невозможно быстрое соединение более безопасными методами.

Известны простые способы, с помощью которых реально безопасно и прочно произвести соединение. Они не представляют сложности даже для новичка. При выполнении допускается использование как двух проводов, так и нескольких.  Обычно используют следующие известные виды скруток:

  • бандаж;
  • желобок;

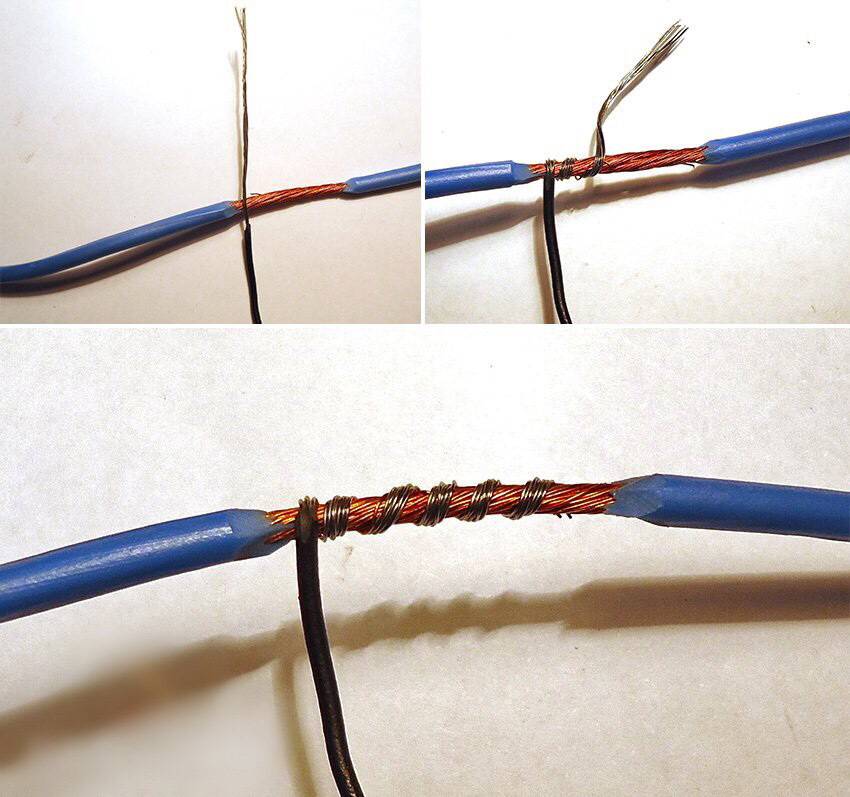

  • простой метод ответвления.

Виды скруток проводов

Вышеуказанные скрутки электрических проводов являются вполне надежными электрическими соединениями. Но для реализации требуются определенные навыки с работой ручного инструмента. Обучиться самостоятельно доступно каждому человеку, который практикует ремонт электропроводов.

Бандаж – один из способов скрутки проводов, часто применяемых в быту. Для него характерно применение дополнительного отрезка, который накладывается на соединяемые токопроводящие жилы. Это неплохой метод для последовательного, параллельного и ответвленного соединения.

Многожильные

Новички иногда задаются вопросом: «как соединить одножильный и многожильный медный провод?». В действительности главным требованием является плотное и надежное прилегание площади поперечного сечения жил друг к другу. Зная, сколько проводов можно скручивать в одну скрутку, можно быстро выполнить поставленную задачу. Количество электрических жил зависит от их поперечного сечения. Чем оно больше, тем меньше проводов допускается к процессу скручивания. И наоборот: чем меньше поперечное сечение токопроводящих жил, тем большее количество проводов можно скручивать.

Соединение многожильных проводов скруткой методом «желобок» не представляет сложности. Это более простой способ при выполнении работы, чем «бандаж». В данном соединении необязательно использование дополнительного отрезка проводки. Полноценное соединение проводов скруткой в этом случае осуществляется непосредственно самими проводами. Они укладываются параллельно, последовательно либо ответвлением.

Перед тем, как скрутить три провода вместе, необходимо освободить концы жил от изоляции и при помощи ручного инструмента произвести скручивание. Допустимо применение методов «желобка» и «бандажа», а так же простого ответвления. Максимальное количество проводов в скрутке с использованием последнего способа зависит от диаметра токопроводящей жилы. Даже при самом малом диаметре жил их количество не должно быть более шести. Начинающие электрики задаются вопросом: «как сделать скрутку из 4 проводов?».  Наиболее оптимально произвести данное действие методом «желобка» либо «простого ответвления».

Скрутка проводов правильно – виды, плюсы и минусы

Напомним, что скрутка проводов при соединении двух участков электрической сети, операция запрещенная ПУЭ. Но, как показывает практика, скрутки, как делали, так и делают, и ничего с этим сделать уже невозможно. Ими пользуются как обыватели, так и опытные электрики. Конечно, нельзя утверждать, что даже самая хорошая скрутка является самым надежным контактом, но будем считать, что данный вид соединения будет как бы первым этапом в процессе пайки или сварки. Итак, наша задача рассмотреть вопрос, как делается скрутка проводов правильно.

Существует несколько видов скруток проводов, которые гарантируют высокое качество контакта. И если этот вид соединения провести «а лишь бы как», то есть большая вероятность, что в месте подключения начнет образовываться так называемое переходное контактное напряжение. Этому есть две причины:

  • в местах контактирования двух проводов происходит уменьшение площади соприкосновения за счет образования выпуклостей самих проводов во время их скручивания;
  • на голых проводах начнет образовываться оксидная пленка, которая будет являться непреодолимым барьером для прохождения электрического тока.

Необходимо добавить, что оксидная пленка есть у всех металлов, кроме благородных. Вот почему очень часто контакты в электрике и радиоэлектронике чаще всего выполнены из серебра.

Понятно, что контактное сопротивление приводит к тому, что соединение двух проводов начнет нагреваться. И это опять-таки приводит к увеличению сопротивления. При этом тепло внутри изоляции практически не отводится, что приводит к повышению температуры и проводов, и скрутки. Этот процесс, как геометрическая прогрессия, увеличивается лавинообразно. Так что недалеко до пожара, который обычно констатируется как «неисправность в электропроводке».

Но самое интересное заключается в том, что никакие защитные приборы на это не реагируют. Имеется в виду автоматические выключатели и разнообразные предохранители. А все дело в том, что эти приборы реагируют на увеличение нагрузки, которой в данной ситуации в сети и нет. Сила тока все та же без изменений, просто нагревается плохой контакт.

Из всего вышесказанного можно сделать вывод, что хорошо сделанная скрутка необходима лишь для одной единственной цели – не изменять величину переходного контактного сопротивления. Этот показатель должен оставаться стабильным.

Подключение розеток

Обычно на розетки отводится отдельная линия. В коробке имеется три кабеля по два или три проводника. Каждый провод окрашивается в свой цвет. Как правило, коричневый – это фаза, голубой – нулевой проводник, а желто-зеленый провод – заземление. Так или иначе – в коробке все провода соединяются по цветам, формируя группы.

Как только проводники отделены по цветам, их складывают, вытягивают, подгоняя под одинаковую длину. Не стоит отрезать слишком коротко – оставляйте 100-миллиметровый запас, чтобы при необходимости была возможность повторно провести соединение. Выбрав подходящий метод соединения, нужно состыковать провода.

В старых домах заземления нет, а значит – проводов будет только два. Иногда в кабеле провода – одного цвета. Чтобы определить, где фаза, а где – ноль, нужно использовать индикаторную отвертку, чтобы определить фазу.

Особенности скручивания одножильных проводов

Чтобы скручивать одножильные провода плотно и правильно, подойдет параллельное соединение. При выполнении работ необходимо:

  • снимать изоляцию под углом меньше 90 градусов;
  • действовать аккуратно, если материалом кабеля является алюминий;
  • зачищать для соединения изоляцию на отрезок, равный 3-4 см;
  • уложить два кабеля друг на друга на 1,5-2 см выше оголенного места под углом 45 градусов;
  • придерживая левой рукой участок выше среза, начинать скручивать жилы;
  • работать так, чтобы вначале была скрутка с изоляцией, а потом – оголенный отрезок;
  • окончить процесс скручивания пассатижами для дополнительной плотности.

Как соединить два провода разного сечения

Часто бывает, что в распределительную коробку приходят провода разного сечения и их необходимо соединить. Тут вроде должно быть все просто, как и с соединением проводов одного сечения, однако тут есть свои некоторые особенности. Соединять кабели разной толщины можно несколькими способами.

Помните, что нельзя в розетке на один контакт подключать два провода разного сечения, так как тонкий не будет сильно прижиматься болтом. Это приведет к плохому контакту, большому переходному сопротивлению, перегреву и оплавлению изоляции кабеля.

Как соединить провода разного сечения?

1. С помощью скрутки с пайкой или сваркой

Это самый распространенный способ. Скручивать провода можно соседних сечений, например 4 мм 2 и 2,5 мм 2 . Вот если диаметры проводов сильно отличаются, то хорошая скрутка уже не получится. Во время скручивания нужно следить чтобы обе жилы обвивали друг друга. Нельзя допускать чтобы тонкий провод накручивался на толстый. Это может привести к плохому электрическому контакту. Не забывайте про дальнейшую пайку или сварку. Только после этого ваше соединение будет работать много лет без нареканий.

2. С помощью винтовых зажимов ЗВИ

Про них подробно я уже писал в статье: Способы соединения проводов. Такие клеммники позволяют с одной стороны завести провод одного сечения, а с другой стороны уже другого сечения. Тут каждая жила зажимается отдельным винтом. Ниже привожу таблицу, по которой можно правильно выбрать винтовой зажим для ваших проводов.

Тип винтового зажимаСечение подключаемых проводников, мм 2Допустимый длительный ток, А
ЗВИ-31 – 2,53
ЗВИ-51,5 – 45
ЗВИ-102,5 – 610
ЗВИ-154 – 1015
ЗВИ-204 – 1020
ЗВИ-306 – 1630
ЗВИ-606 – 1660
ЗВИ-8010 – 2580
ЗВИ-10010 – 25100
ЗВИ-15016 – 35150

Как видите, с помощью ЗВИ можно соединять провода соседних сечений. Также не забывайте смотреть на их токовую нагрузку. Последняя цифра в типе винтового зажима обозначает величину допустимого длительного тока, который может протекать через данную клемму.

Зачищаем жилы до середины клеммы.

Вставляем их и затягиваем винты.

3. С помощью универсальных самозажимных клемм Wago.

Клеммники Wago имеют возможность соединять провода разных сечений. У них есть специальные гнезда куда “втыкается” каждая жила. Например, в одно отверстие зажима можно подключить провод 1,5 мм 2 , а в другое 4 мм 2 и все будет работать исправно.

Согласно маркировке завода изготовителя клеммами разных серий можно соединять провода разных сечений. Смотрите таблицу ниже:

Серия клеммы WagoСечение подключаемых проводников, мм 2Допустимый длительный ток, А
2430,6 до 0,86
2220,8 – 4,032
773-30,75 до 2,5 мм 224
2731,5 до 4,024
773-1732,5 до 6,0 мм 232

Вот ниже пример с серией 222.

4. С помощью болтового соединения.

Болтовое соединение проводов представляет собой составное соединения состоящее из 2-х и более проводов, болта, гайки и нескольких шайб. Оно считается надежным и долговечным.

Тут поступает так:

  1. зачищаем жилу на 2-3 сантиметра, чтобы хватило на один полноценный оборот вокруг болта;
  2. делаем кольцо из жилы по диаметру болта;
  3. берем болт и надеваем на не шайбу;
  4. на болт одеваем кольцо из проводника одного сечения;
  5. затем одеваем промежуточную шайбу;
  6. одеваем кольцо из проводника другого сечения;
  7. ставим последнюю шайбу и затягиваем все это хозяйство гайкой.

Таким способом можно одновременно соединять несколько жил разного сечения. Их количество ограничивается длиной болта.

5. С помощью сжима ответвительного “орех”.

Про данное соединение я подробно с фотографиями и соответствующими комментариями написал в статье: Соединение проводов с помощью зажимов типа “орех”. Уж позвольте я тут не буду повторяться.

6. С помощью медно-луженых наконечников через болт с гайкой.

Этот способ хорошо подходит для соединения кабелей больших сечений. Для данного соединения необходимо иметь не только наконечники ТМЛ, но и еще обжимные пресс-клещи или гидравлический пресс. Данное соединение будет немного громоздким (длинным), может не поместиться в какую-нибудь небольшую распределительную коробку, но все же имеет право на жизнь.

Соединять тут просто. На каждую жилу одевается по наконечнику, они опрессовываются и с помощью болта с гайкой и шайбами соединяется. Затем это место изолируется с помощью изоляционной ленты или термоусаживаемой трубки (ее необходимо одеть на провод до соединения).

К сожалению под рукой у меня не оказалось толстого провода и нужных наконечников, поэтому фото сделал из того что было. Думаю по нему все-таки можно понять суть соединения.

Выбор способа соединения проводников

Способов соединения проводников немало. Выбрать возможный вариант нужно с учетом ситуации. Так при необходимости временного соединения можно использовать просто скрутку или зажим проводников между болтом и гайкой. Фасонные или обмоточные провода большого сечения лучше фиксировать сваркой или пайкой.

Watch this video on YouTube

Соединительные кабельные гильзы или муфты идеальны для сращивания кабелей. Соединительные изолирующие зажимы хорошо подойдут для фиксации проводов небольшого сечения и при наличии зажима нужного размера. Клеммники нужны для сборки схемы. Прокалывающие и ответвительные зажимы применяются для подключения дополнительной нагрузки к существующей сети.

Соединение многожильных и одножильных проводников

Данное соединение начинается с подборки сечения многожильного провода к одножильному. Многожильный проводник не должен быть меньше сечения одиночного, иначе он прогорит в месте их соединения. Фиксируют их пайкой или сваркой, или методом обжима при использовании кабельных гильз.

При пайке провода очищаются от изоляции, затем многожильный провод накручивается на одножильный, а после производится пайка. Затем место пайки защищается изоляцией. При обжимке места контактов зачищаются, надевается гильза, которая обжимается обжимными пресс клещами в нескольких местах.

Соединение проводов с сечением разного диаметра

Соединение проводов с сечением разного диаметра возможно при расчете плотности тока на участках, если плотность на участках допустима, то их можно соединять путем пайки, скрутки, клемм или болтовых соединений. Технологии соединения не отличаются от процесса соединения проводов с одинаковым сечением и были рассмотрены выше.

Соединение проводов большего сечения

Данный способ соединения достаточно сложен большой площадью контакта. При слишком большом сечении прямоугольных проводов, фиксация возможна только сваркой и зачастую её невозможно произвести в домашних условиях из-за необходимости прогрева проводников до высокой температуры. После сварки проводников необходимо обязательное испытание полученного контакта.

При соединении многожильных проводов или кабелей большого сечения можно воспользоваться соединительной кабельной муфтой, уже упомянутой выше.

Соединение перебитых в стене проводов

Нередко в быту возникают ситуации, когда происходит пробой электропроводки в стене. Часто это происходит при ремонтных работах. Первоначально электропроводку необходимо обесточить и демонтировать штукатурку на месте проведения ремонтных работ.

После зачищается изоляция с каждого конца поврежденного провода, а концы покрываются расплавленным свинцово-оловянным припоем при помощи обычного паяльника. Сразу продумывается изоляция для места пайки. Хорошо использовать термоусаживаемую трубку с учетом размера ремонтируемого участка. Трубка надевается на один из концов проводников.

Дальше подбирается провод сечением не меньшим перебитого провода, он отрезается и припаивается сначала к одному концу провода, затем к другому. При этом, длина наращенного проводника должна обеспечить прочность контактов. Он не должен быть слишком маленьким или длинным. В заключении на участок одевается трубка, которая при нагреве феном плотно обхватывает спаянный участок.

Соединение меди и алюминия

Как соединить медный и алюминиевый провод подробнее рассмотренно в нашей статье. Соединение разноименных проводов возможно болтовым соединением рассмотренным ранее. Однако, чаще всего фиксация производится с помощью медно-алюминиевых гильз (ГАМ) под опрессовку. С одной стороны, гильза выполнена из алюминия, со второй из меди. Алюминиевая сторона гильзы большего размера, поскольку плотность тока у алюминия меньше, чем у меди. Гильза надевается на концы проводов с одинаковым металлом и обжимается прессом.

Как скрутить провода грамотно: некоторые ошибки

Чтобы уяснить, как скрутить провода грамотно, отметим основные ошибки, допускаемые при выполнении скруток. Как правило, последние связаны с формой, размером и степенью натяжения скрутки. Чтобы максимально правильно соединить два участка кабеля, их следует равномерно прикрутить друг к другу. Пятно контакта между жилами в месте соединения должно быть по возможности максимальным. Считается неправильным скручивание двух проводов между собой, если они обладают разным сечением.

Ещё одна ошибка — слишком короткая скрутка, чем она короче, тем меньше площадь соприкосновения и меньше пятно контакта, соответственно это ведёт к повышению сопротивления и возможному перегреву. Качественная скрутка должна быть не менее 50 мм в длину

При выполнении скрутки важно также грамотно подобрать необходимое натяжение. Чрезмерно сильно натяжение может сломать скрутку, а недостаточное может спровоцировать ухудшение электрического контакта

Профессиональные электрики в своей работе зачастую пользуются различными приспособлениями для затягивания скруток. Например, это могут быть биты со специальной насадкой под провода, которая вставляется в обычный шуруповёрт. Такие насадки превращают бытовой электроинструмент в полуавтоматический станок для скручивания кабелей. Такие насадки можно сделать своими руками, но намного проще купить в магазине заводской вариант. Некоторые подобные насадки помимо соединения проводов, могут также снимать изоляцию.

Что такое скрутка провода и чем она опасна

Несколько десятилетий назад, когда нагрузки на электрическую проводку не были такими большими, подобное соединение пользовалось популярностью. Причем опытные мастера учили меня, тогда еще молодого электрика, предварительно хорошо зачищать металл жилы, скручивать их плотно, обжимать пассатижами.

Длина такой скрутки должна была создаваться длиной порядка 10 см для обеспечения хорошего электрического контакта, как показано на самой нижнем примере. А все что выше — они бы забраковали, несмотря на красоту.

Внутри закрытых сухих помещений такие скрутки работали годами и десятилетиями. Однако многие электрики нарушали технологию и создавали не качественный контакт.

К тому же в условиях влажной среды металл окисляется. Электрическое сопротивление его переходного поверхностного слоя ухудшается. Это ведет к повышенному нагреву жил, преждевременному повреждению изоляции.

Поэтому современными правилами, в частности ПУЭ (пункт 2.1.21.), простая скрутка проводов запрещена, как бы красиво и надежно она не была сделана.

Особую опасность составляют скрутки алюминиевых проводов, а также жил из разных металлов — меди и алюминия.

Сказывается здесь высокая пластичность мягкого алюминия и его высокая способность создавать под воздействием кислорода воздуха внешний слой оксидов, защищающий внутреннюю структуру металла. Эта пленка снижает проводимость.

При протекании токов с повышенными нагрузками алюминий, имеющий высокий коэффициент линейного расширения, нагревается, увеличивая свой объем. После охлаждения он сжимается, нарушая плотность соединения.

Каждый цикл нагрева и охлаждения ухудшает электрические характеристики скрутки. К тому же медь с алюминием работают как гальваническая пара, а это дополнительные химические реакции с образованием поверхностных окислов.

Моя рекомендация: везде, где встречаете простую скрутку, избавляйтесь от нее. Усиливайте ее пайкой, сваркой, обжимом или иным другим разрешенным способом.

Соединение медных и алюминиевых жил

Правила запрещают скручивать провода из меди и алюминия. Однако в реальности не всегда удается следовать подобным нормам. Если принято решение скрутить медь с алюминием, то необходимо учитывать следующее:

  1. Соединительная скрутка должна быть легкодоступной. Следует избегать касания соединения с горючими материалами.
  2. Влажность увеличивает опасность скрутки. Вода ускорит окисление, перегрев и нарушение контакта.
  3. Соединение не пригодно для силовых цепей. Не стоит нагружать его более чем на 500 Вт.
  4. Полученный контакт требует герметичности. Влага воздуха повредит скрутку.
  5. Необходимо периодически контролировать состояние соединения. А лучше заменить алюминиевый провод на новый из меди.


Болтовое соединение медного и алюминиевого проводов

Соединение скруткой

Если у вас по каким-то причинам нет возможности применять другие способы соединения электрических проводов, можете воспользоваться скруткой, только сделайте её качественно. Очень часто она используется как временный вариант и заменяется в последующем более надёжными способами коммутации.

Как соединить провода с помощью скрутки? Для начала зачищаются жилы на 70-80 мм. Главное, все коммутируемые проводники закручивать в одну единую скрутку одновременно, а не наматывать один вокруг другого.

Многие ошибочно начинают закручивать жилы между собой с того места, где заканчивается изоляционный слой. Но лучше в этом месте зажать обе жилы одними пассатижами, а вторыми захватить кончики проводов и производить вращательные движения по направлению часовой стрелки.

Если сечение провода маленькое, вы можете сделать скрутку руками. Выровняйте проводники по срезу изоляции и крепко держите их в этом месте левою рукою. Все коммутируемые кончики выгните в один единый загиб под углом 90 градусов (длины загиба в 10-15 мм будет достаточно). Правой рукой держите этот загиб и вращайте по ходу часовой стрелки. Это надо сделать крепко и прочно. Если руками в конце уже сложно крутить, воспользуйтесь пассатижами, как описано выше. Как только скрутка станет ровной и красивой, можете обрезать загиб.

Можно и несколько проводов так соединить, но тогда, чтобы легче было их скручивать, делайте длиннее загиб, где-то порядка 20-30 мм.

Как правильно выполнить скрутку проводов показано в этом видео:

https://youtube.com/watch?v=5tt_fqCjsQw

Также существует способ выполнения скрутки проводов с помощью шуруповерта, о нем смотрите тут:

О скрутке проводов с помощью специального инструмента смотрите здесь:

Теперь полученную скрутку надо тщательным образом заизолировать. Для этого используется изолента. Не жалейте её, наматывайте в несколько слоёв, причём изолируйте не только само соединение, но и заступите на 2-3 см поверх изоляции жил. Таким образом, вы обеспечите скрутке изоляционную надёжность и убережёте контактное соединение от попадания влаги.

Заизолировать соединение проводов можно и с помощью термотрубок. Главное не забыть надеть трубку заранее на одну из соединяемых жил, а потом насунуть на место скрутки. Под тепловым воздействием термическая трубка сжимается, поэтому слегка нагрейте её края, и она прочно обхватит провод, тем самым обеспечивая надёжную изоляцию.

Если скрутка выполнена качественно, есть вероятность того, что она прослужит вам долгие годы, при условии нормальной величины нагрузочного тока в сети. Но всё-таки лучше на этом этапе не останавливаться и укрепить место соединения сваркой либо пайкой.

Соединение проводов пайкой

Если скрученные провода пропаять, то получим соединение проводов пайкой, что гарантирует надежный и качественный контакт, у которого достаточно низкое переходное сопротивление, высокая проводимость и механическая прочность

Но важно пропаять соединение проводов правильно, для этого необходимо:

  • облудить соединяемые провода канифолью (флюсом);
  • припой должен затекать во внутрь скрутки;
  • после остывания припоя можно шлифануть наждачкой, т.к. острые края припоя, могут проколоть изоляцию;
  • изолировать соединение проводов.

Но такое соединение проводов пайкой, весьма трудоемкое и требует определенных навыков. К отрицательным сторонам пайки соединения проводов, я бы отнес:

  • необходимость изоляции;
  • сложность (не каждый умеет хорошо паять), да и у тех кто хорошо паяет, делать это, например, стоя на стремянке или лестнице, мягко говоря, не очень удобно;
  • если была допущена ошибка при соединении проводов, их уже нелегко будет разъединить после пайки, поэтому запас проводов и кабелей лучше оставлять больше;
  • высокие времязатраты.

Современные материалы

Производители электроустановок предлагают свои решения вопроса соединения проводов. Выполненные в заводских условиях компактные соединители – современная альтернатива скруткам кабелей. К примеру, зажимы СИЗ для скрутки представляют собой конусообразную пружину, установленную в диэлектрический корпус. Вставленные в такие СИЗ колпачки, пучки проводов прокручиваются несколько оборотов и надежно фиксируются.

Для быстрого соединения подходят клеммы «Wago» одноименного производителя. Стык в них происходит автоматически: при вставлении жилы в соответствующее отверстие срабатывает плоско-пружинный зажим. Такие клеммы бывают одноразовые или многократного использования. Благодаря простоте использования, монтаж проводов производится легко, а контакт надежен.

Не стоит забывать и стандартные клеммные колодки, которые универсальны для любых видов соединений. Сделанное с использованием колодки, соединение не уступает ни Wago, ни колпачкам СИЗ.

Соединение проводов самозажимными клеммниками

В последнее время очень популярным приспособлением для соединения проводов и жил кабелей стали самозажимные клеммники типа WAGO. Они предназначены для соединения проводов сечением до 2,5 мм2 и рассчитаны на рабочий ток до 24 А, что позволяет подключать к соединенным ими проводам нагрузку до 5 кВт. В таких клеммниках можно соединить до восьми проводов, что значительно ускоряет монтаж проводки в целом. Правда, по сравнению со скруткой, они занимают в распаянных коробках больше места, что не всегда удобно.

Безвинтовой клеммник принципиально отличается тем, что его монтаж не требует никаких инструментов и навыков. Зачищенный на определенную длину провод с небольшим усилием вставляется на свое место и надежно поджимается пружиной. Конструкция безвинтового клеммного соединения была разработана в немецкой фирме WAGO еще в 1951 г. Существуют и другие фирмы-производители такого типа электротехнических изделий.

В подпружиненных самозажимных клеммниках, как правило, слишком мала площадь эффективно контактирующей поверхности. При больших токах это приводит к нагреву и отпуску пружин, в результате чего происходит потеря их упругости. Поэтому такие устройства следует использовать лишь на подводках, не подвергающихся большим нагрузкам.

Фирма WAGO выпускает клеммники и для установки на DIN-рейку, и для крепления винтами к плоской поверхности, но при монтаже в составе домашней электропроводки применяются строительные клеммники. Эти клеммники выпускаются трех видов: для распределительных коробок, для арматуры светильников и универсальные.

Клеммники WAGO для распределительных коробок позволяют соединять от одного до восьми проводников сечением 1,0—2,5 мм2 или три проводника сечением 2,5—4,0 мм2. А клеммники для светильников соединяют 2—3 проводника сечением 0,5—2,5 мм2.

Технология соединения проводов при помощи самозажимных клеммников очень проста и не требует специальных инструментов и особых навыков.

Существуют также клеммники, в которых фиксация проводника осуществляется при помощи рычажка. Такие устройства позволяют добиться хорошего прижима, надежного контакта и при этом легко разбираются.

Болтовое соединение

Как можно выполнить соединение медных и алюминиевых проводов? Таким вопросом интересуются многие домашние мастера, ведь тут не все так просто. Но данный способ вполне пригоден для этого. Это самодельный вид соединения, который обладает не меньшей эффективностью среди уже перечисленных способов.

Самое главное он прост в реализации, так как все, что нужно, найти легко:

По теме: 50 отличных идей для зимнего бизнеса

  • болт;
  • гайка;
  • шайбы (3 шт.);
  • гаечный ключ;
  • средства изоляции.

Для начала следует также убрать немного изоляции с концов проводов, после чего из жил сформировать петли согласно диаметру болта. Соединение производится согласно следующей схеме:

  • Сначала на болт укладывается шайба.
  • Сверху помещается петля одного из проводов.
  • Поверх уложенной жилы кладется другая шайба.
  • Помещается петля другого провода.
  • Закрывается третьей шайбой.
  • Заключительный элемент всей схемы – гайка.

При этом гайку следует затянуть как можно сильнее, что позволит исключить разбалтывания проводов и надежно скрепит их друг с другом. На заключительном этапе всю схему по понятным причинам необходимо закрыть каким-либо изолирующим материалом.

Данный способ хорош тем, что соединяемые провода не соприкасаются друг с другом. Именно по этой причине он актуален в случаях соединения медных и алюминиевых проводов.

Дополнительные технологические операции

Так как ПУЭ запрещает выполнять одну лишь скрутку, а соединять разные материалы нельзя, то процесс скрутки должен заканчивается клеммником или пайкой. Чтобы сделать соединение надёжным, используются следующие технологические операции:

  • пайка;
  • сварка;
  • винтовые зажимы;
  • обжим в специальных пружинных устройствах;
  • опрессовка.

Пайка и сварка при соединении

Единственный недостаток этой операции — трудоёмкость работы. Для проведения пайки потребуется олово и флюс. При работе с медью в виде флюса используется канифоль, в то время как для алюминия применяются высокоактивные флюсы, содержащие олеиновую кислоту и йодид лития. Если для пайки меди хватает паяльника мощностью до 100 Вт, то алюминий сваривают с помощью газовой грелки, температура нагрева должна составлять 400— 500 градусов. Припой для меди используется свинцово-оловянный. А для алюминия с содержанием цинка.

Сама технология проста, так как теплопроводность скрутки больше, чем припоя, то при расплавлении он переходит на место соединения, создавая тонкий слой. При пайке не допускается больших наплывов припоя, он должен располагаться равномерно по всей поверхности.

Применение винтовых зажимов

Винтовые зажимы в своём принципе действия подразумевают механическое сдавливание скрученных поверхностей при помощи болтового соединения. Для этого используются стальные колодки. Готовая скрутка или отдельные жилы провода укладывается под стальную шайбу и сжимаются вкручиванием винта. При этом прижим осуществляется как самой шайбой, так и только винтом. Первый способ лучше, так как поверхность соприкосновения больше.

Сама клеммная колодка выглядит в виде пластины на изоляторе с группой контактов. С помощью клеммных колодок соединяются как медные провода, так и алюминиевые, разного сечения.

Использование пружинных устройств

Позволяют осуществлять самое быстрое соединения без применения инструмента. Распространённое применение получили клеммники Wago. Они выпускаются не только разных размеров, но и под разное количество соединяемых проводов. С их помощью соединяются одножильные и многожильные провода разного сечения и вида. Провода объединяются как по отдельности, так и между собой. Для этого клеммники имеют защёлку-флажок, который позволяет уложить провод и зажать его внутри после защёлкивания. Или использовать приспособление в виде клипс.

https://youtube.com/watch?v=VSYBrqBt7Bs

С помощью клеммы Wago можно соединять и алюминий с медью между собой. Но для этого используется специальная паста, предотвращающая доступ воздуха, а жилы проводов разводятся по отдельным ячейкам.

Опрессовка соединяемых шнуров

При необходимости соединить провода большого сечения используются наконечники (гильзы). Провода зачищаются и вставляются в гильзы, затем с помощью пресс-клещей происходит сжатие гильзы и провод обжимается. Такое соединение считается надёжным, но требует специализированного инструмента.

Своего рода опрессовкой считаются и соединительные изолирующие зажимы (СИЗ). После скрутки провода, в зависимости от диаметра, колпачки накручиваются сверху на соединение, поджимая контакт и изолируя его.

Последний завершающий этап после выполнения соединения — это тщательная его изоляция. В качестве изолятора используется диэлектрическая изолента или термотрубка. Изоляция должна быть больше на 2—3 см, чем само место соединения. Изоляция должна проводиться качественно, иначе существует возможность возникновения пробоя между проводами, что приведёт к короткому замыканию.

Сварка — высокая надежность в любых условиях

При соединении проводов сваркой проводники скручиваются, а конец их заваривается. В результате образуется шарик из металла, который и обеспечивает в любых условиях стабильное и очень надежное соединение. Причем надежное оно не только в плане электрических характеристик, но и механически тоже — металл соединенных проводов после расплавления образует монолит и вычленить отдельный проводник невозможно.

Сварка — важно нагреть металл, но не оплавить изоляцию

Недостаток такого типа соединения проводов — соединение получается на 100% неразъемное. При необходимости что-то изменить, надо отрезать сплавленный кусок и переделывать все заново. Потому для таких соединений оставляют некоторый запас проводов — на случай возможной переделки.

Из других недостатков — необходим сварочный аппарат, соответствующие электроды, флюс и навык работы. К тому же, занимает сварка немало времени, требуется защищать окружающие предметы, а еще неудобно работать со сварочником на высоте. Потому электрики данный тип соединений практикуют в исключительных случаях. Если же вы делаете «для себя» и умеете неплохо обращаться со сварочным аппаратом, можете потренироваться на обрезках. Основной фокус в том, чтобы не расплавить изоляцию, но сварить металл.

После остывания место сварки изолируют. Можно использовать изоленту, можно — термоусадочные трубки.

Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
