Терморегулятор для холодильника: устройство, проверка + тонкости замены при необходимости

Симптомы неисправности термостата

Термостат неисправен, если:

Агрегат работает, не отключаясь

Проверяется работоспособность терморегулятора в этом случае без его извлечения. Для этого нужно:

  1. Выдернуть вилку из розетки.
  2. Освободить камеры от продуктов.
  3. Установить ручку в положение максимального холода или запустить режим быстрого замораживания, если он есть.
  4. На средней полке холодильной камеры (не морозильной!) разместить градусник, желательно, чтобы он мог измерять и минусовую температуру.
  5. Включить холодильник с пустыми камерами.
  6. Через пару часов извлечь градусник. Он должен показывать 6 – 7C. Если показания иные – предстоит замена термостата.

Чтобы проверка не отнимала много времени нужно добраться до термореле и подвигать пластинку, находящуюся около штырька, на который надевается ручка. Если при её движении нет щелчков или она не сдвигается – термостат меняется.

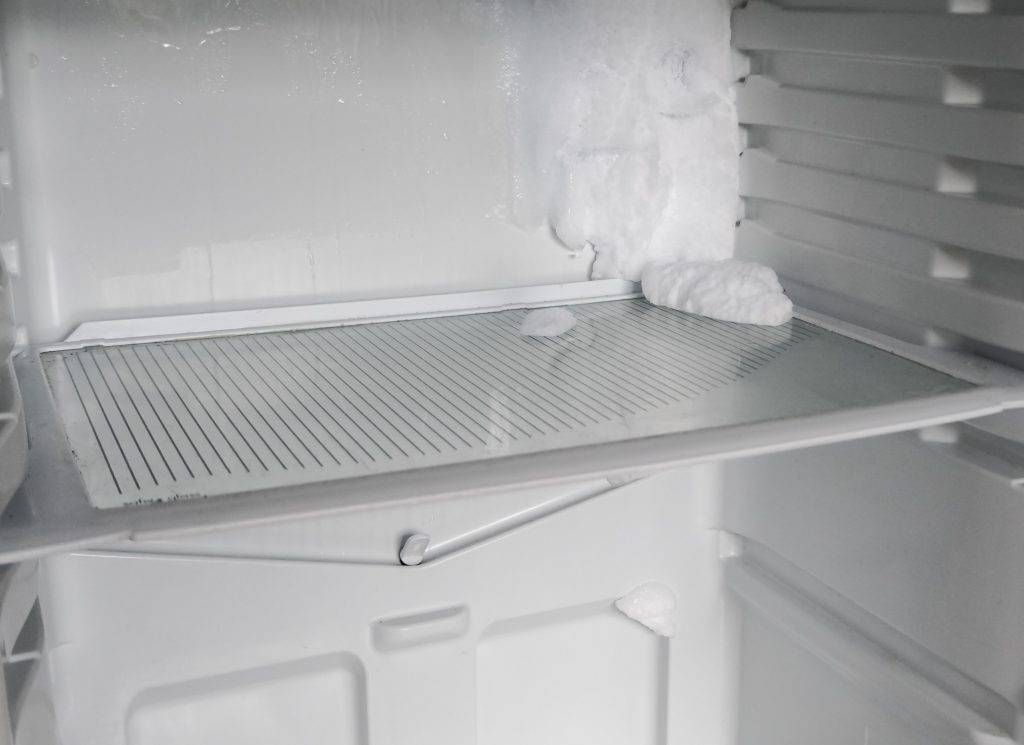

Если появляется снежная шуба в холодильной камере – терморегулятор работает неправильно или не работает совсем.

Рекомендуем: Из-за чего стиральная машинка-автомат стирает долго?

Холодильный агрегат не включается

Причиной этой неисправности может быть не только термореле, но и сгоревший мотор компрессора или поломка пускозащитного реле. Но прежде, чем вызывать мастера следует проверить исправность термореле. Для этого нужно снять кожух, предварительно отключив агрегат от электросети, и разобраться в проводах. В старых моделях к клеммам термореле подходят всего пара проводов. Их снимают и замыкают между собой отрезком провода или даже канцелярской скрепкой, изогнув её надлежащим образом.

Провода замкнули между собой – компрессор заработал. Значит терморегулятор неисправен. А если при замыкании компрессор не запустился – значит неисправно пускозащитное реле или сгорел двигатель. Стало быть без мастера не обойтись.

В современных агрегатах к термостату подключено 4 разноцветных провода:

  • провод от двигателя компрессора бывает оранжевым, красным или чёрным;
  • от вилки – коричневым;
  • от сигнальной лампочки – белым, жёлтым или зелёным;
  • заземляющий провод – жёлтым с зелёной полосой.

Замкнуть нужно первые 3 провода, а далее как указано выше.

Профессионалы считают более надёжной проверку с помощью мультиметра, которую может сделать и домашний мастер. Термостат придётся снять. Если мультиметр аналоговый переключатель устанавливается в положение измерения малых сопротивлений, а стрелка при замкнутых щупах выставляется на “0” колёсиком на левом боку. На цифровом приборе переключатель ставится на “200”.

Чтобы проверка проводилась в условиях максимально приближённым к рабочим, конец сильфонной трубки на пару минут помещают в воду со льдом. Затем измеряют сопротивление между клеммами. Если на аналоговом мультиметре стрелка зашкаливает, а на цифровом высвечивается “1” – терморегулятор отправляется на свалку.

Нарастание наледи на стенках холодильной камеры

Это явление наблюдается и при других неисправностях, но проверку следует начинать с терморегулятора. Для этого нужно произвести действия, указанные для не отключающегося агрегата. При показаниях градусника 5 – 7 C ручка установки температуры поворачивается влево до остановки компрессора. Если компрессор останавливается – термореле исправно. В противном случае его меняют. При отключении агрегат оставляют на 5 – 6 часов работать с пустыми полками. В это время измеряется время между запуском и остановкой агрегата. При нормальной работе, протяжённость промежутков составляет около 40 минут. При меньших значениях – поворотом ручки вправо добавляется холод. Если это не помогло – термостат меняют.

Какова оптимальная температура в холодильнике и морозильной камере

У холодильной камеры большой объем, поэтому тепло в ней распределяется неравномерно. Это зависит от конструктивного устройства прибора, месторасположения компрессора. Чем ближе к потоку холодного воздуха (компрессору), тем холоднее.

В зависимости от моделей самым холодным местом бывает либо средняя, либо верхняя полка холодильной камеры. Максимальная температура внутри основной камеры составляет от +6 до +8°С, оптимальная — от +2 до +5°С.

Чтобы продукты дольше сохраняли свежесть, их правильно распределяют по холодильной камере. Учитывают, что:

  • яйца, твердый сыр, рыба и мясо хранятся при температуре от +1 до +3°С;
  • мягкий сыр, кулинарные изделия, колбаса, готовая пища — от +2 до +4°С;
  • суп, морепродукты, молочная и кисломолочная продукция, хлеб, вареные овощи — от +3 до + 5°С;
  • овощи и фрукты — от +6 до +8°С.

Морозильная камера работает в диапазоне от -6 до -24°С, оптимальным считается показатель -18°С. Замороженный продукт хорошо хранится при такой температуре, поэтому не стремитесь к максимальной мощности. Это приводит к увеличению расходов электроэнергии, нагрузке на компрессор, что сокращает срок службы техники. Оптимальный показатель выставляет производитель, поэтому регулировать режим в морозильной камере необязательно.

Если продукты хорошо промерзли и морозильная камера не слишком загружена, то в целях энергосбережения показатель повышают до -12°С.

Когда в морозильник загружают новые продукты или требуется быстрая заморозка, то на 2-3 часа выставляют максимальный режим — -24°С. После замораживания выставляют стандартные показатели.

Правила демонтажа термореле

Если холодильник вообще не включается, провести описанную выше диагностику будет невозможно. Вероятной причиной поломки можно назвать сбой электрики этого элемента.

Но проблемой может стать и неисправность компрессора, например, сгоревшая обмотка двигателя. Чтобы понять, нуждается ли термореле в замене, его придется снять с холодильника для исследования.

Обычно терморегулятор находится рядом с регулировочной ручкой, с помощью которой выставляют температуру воздуха в холодильной камере. Двухкамерные модели снабжены набором их двух таких ручек

Сначала нужно отключить холодильник от сети. Теперь следует обнаружить место, где он располагается, как было описано раньше. Обычно нужно снять регулировочную ручку, удалить крепеж и снять защитные элементы.

Затем необходимо внимательно осмотреть прибор, обратив пристальное внимание на провода, по которым подведено электропитание. Все они имеют различную цветовую маркировку в зависимости от назначения

Обычно для заземления берут желтый провод с зеленой полоской. Этот кабель нужно оставить в покое, а вот все остальные следует отсоединить и замкнуть друг с другом

Все они имеют различную цветовую маркировку в зависимости от назначения. Обычно для заземления берут желтый провод с зеленой полоской. Этот кабель нужно оставить в покое, а вот все остальные следует отсоединить и замкнуть друг с другом.

Теперь холодильник снова включают в сеть. Если прибор по-прежнему не включается, вероятно, терморегулятор исправен, а вот с компрессором имеются серьезные проблемы.

Если холодильник совсем не включается, причиной может быть не только неисправность термореле, но и поломка компрессора, например, перегоревшая обмотка двигателя

Если же двигатель заработал, можно сделать однозначный вывод о том, что реле нуждается в замене. Перед началом работ не помешает вооружиться смартфоном или фотоаппаратом, чтобы последовательно фиксировать все операции. При установке нового термореле эти изображения могут оказаться очень полезными, особенно для новичков.

Нужно четко запомнить какая жила кабеля была использована для каких целей. Обычно для соединения термореле с электромотором используют провод черного, оранжевого или красного цвета. На ноль ведет коричневая жила, желто-зеленый провод обеспечивает заземление, а чисто желтый, белый или зеленый – соединен со световым индикатором.

Для подключения термореле используются провода с различной цветовой маркировкой, нужно запомнить назначение каждого провода, чтобы не перепутать во время обратной сборки

Иногда снять испорченный регулятор бывает непросто, особенно при его наружном размещении. Например, в некоторых моделях холодильников “Атлант” приходится полностью снимать с петель дверцу камеры. Для этого необходимо удалить накладку, которая установлена над верхней петлей, и открутить скрытые под ней болты.

Перед тем, как удалить ручку регулировки, приходится также снимать заглушки и откручивать крепеж. Все эти операции нужно проделывать аккуратно. Крепежные элементы и накладки лучше хранить в небольшой емкости, чтобы они не потерялись. Собственно терморегулятор обычно привинчен к кронштейну, его нужно аккуратно снять, открепить и вынуть.

Если терморегулятор расположен внутри холодильной камеры, обычно он скрыт под пластиковым кожухом, где также может быть смонтирована лампа для освещения

Рекомендуем: Ремонт сплит-системы своими руками: основные поломки и способы их устранения

На его место устанавливают новый терморегулятор, придерживаясь обратного порядка сборки. Иногда поломка терморегулятора связана с неисправностью так называемой капиллярной трубки или сильфона. Если заменить только этот элемент, реле можно оставить.

Чтобы выполнить эту процедуру, придется вынуть термореле, придерживаясь описанного выше способа. Сильфон нужно отсоединить от испарителя и аккуратно вынуть из корпуса прибора. Теперь устанавливают новую капиллярную трубку, присоединяют ее к испарителю, а реле монтируют на прежнее место, и присоединяют отключенные провода.

Признаки поломки температурного реле

А так ли нужен нам регулятор температуры? Может причина поломки заключается совершенно в ином? Чаще всего признаки поломки термореле очевидны: ( См. также: Почему холодильник не морозит – что делать? )

  • холодильник работает без остановки и не отключается самостоятельно;
  • агрегат начинает сильно морозить в холодильном отсеке, там, где в нормальном режиме должна быть хоть и невысокая, но все же плюсовая температура;
  • рефрижератор самопроизвольно отключается и больше не подает никаких звуков.

Причиной каждой из этих неисправностей может быть регулятор температуры. Чтобы не тратить деньги на вызов специалиста, постараемся устранить поломку своими руками.

Холодильник не отключается самостоятельно

  • отключите рефрижератор от сети электропитания;
  • выньте из него все продукты и хорошо разморозьте;
  • передвиньте ручку термореле в положение «Max» или включите заморозку, если таковая имеется;
  • на среднюю полку холодильного отсека (не в морозилку) поместите термометр, лучше всего, если он будет иметь и отрицательную шкалу измерения;
  • включите холодильный агрегат (пустой, без продуктов);
  • подождите 2 часа, после чего быстро достаньте термометр и оцените его показания. На «градуснике» вы должны увидеть хотя бы 6–7˚С. Если это не так, ремонт неизбежен. А если термостат в вашем холодильнике электронный, то своими руками ремонт осуществить вряд ли получится.

Отключился и молчит

  • сломан терморегулятор;
  • перегорело реле пуска мотора;
  • сгорел двигатель холодильного агрегата.

Две последние причины, конечно, очень серьезные. Но нас сейчас интересует именно первая. Чтобы убедиться в том, что вам нужно заменить именно термореле, его необходимо проверить:

  • отключите холодильник от сети;
  • найдите место расположения термореле и снимите защитные кожухи;
  • внимательно осмотрите прибор.

Чаще всего регулятор температуры имеет три-четыре разноцветных провода. Один из них обычно желтого цвета с продольной зеленой полосой. Это заземление. Оно нам не понадобится, так что уберите его в сторону, чтобы случайно не зацепить. Все провода, которые подходят к корпусу термореле, замкните между собой напрямую. Если после включения холодильника в сеть вы услышите ровное гудение двигателя, значит, из строя вышел именно регулятор температуры и вам придется заменить его на новый. Кстати, провода, подходящие к терморегулятору, имеют такое назначение:

  • оранжевый, красный или черный — соединяет термостат с мотором;
  • коричневый — ноль, провод, ведущий в розетку;
  • белый, желтый или зеленый — ведет к лампочке, показывающей, что холодильник включен;
  • полосатый желто-зеленый — заземление.

Снежная шуба в холодильной камере

Если вы обнаружили такую неприятность, причиной тому могут быть несколько факторов. Так что для начала нужно проделать все действия, описанные в первом пункте. Если показания термометра были +6˚С или меньше, быстро поворачиваем ручку настройки терморегулятора до момента отключения холодильника. Если рефрижератор отключился — все в порядке. Нет? Предстоит его замена. В том случае, когда холодильник отключился, оставляем его работать без продуктов не менее чем на 5–6 часов. После этого начинаем засекать промежутки времени между включением и отключением компрессора. У правильно работающего холодильного агрегата этот период должен составлять примерно 40 минут. Если у вас получилось меньше, немного «добавьте» холода, то есть поверните переключатель немного вправо, по часовой стрелке. Если все прошло хорошо, можно загружать продукты. Нет? Регулятор температуры придется все же заменить.

Как проверить и отремонтировать

Проверить термостат Индезита или любого другого холодильника в домашних условиях можно несколькими способами. Основные из них:

  • Проверка сильфона. Так можно оценить исправность элемента, не снимая и не разбирая его. Однако для проведения работ требуются некоторые навыки. Если человек разбирается в устройстве термореле, он быстро найдет пластину, расположенную возле маленькой оси, к которой подсоединяется регулятор. Планку пробуют подвигать, поворачивая ручку. Если пластина закреплена прочно, она не сдвигается и не издает щелчков, реле нужно заменять.
  • Проверка тестером. При ремонте бытовой техники рекомендуется пользоваться мультиметром. Для проверки термостат вынимают. При необходимости замены его все равно придется извлекать. Мультиметр переводят в режим омметра. Сопротивление контактов должно быть минимальным.
  • Проверка с помощью холодной воды. Случается такое, что термодатчик нормально работает после снятия, после установки в холодильник деталь начинает функционировать некорректно. Объясняется это редкой поломкой, при которой регулятор не может смыкать и размыкать контакты. При высокой температуре элемент работает нормально. Для проверки деталь кладут в стакан с холодной водой. Через несколько минут реле нужно прозвонить мультиметром, переключенным в режим проверки цепи. Появление цифры 1 на экране тестера свидетельствует о поломке.

Порядок ремонта терморегулятора включает следующие этапы:

  • поиск детали;
  • отсоединение капиллярной трубки от испарителя или ее извлечение из корпуса;
  • отсоединение регулятора температур;
  • замена сильфонной трубки соответствующей новой деталью;
  • закрепление пластинки на испарителе;
  • подсоединение всех необходимых проводов и возвращение реле в прежнее положение.

Где найти термостат холодильника

Чтобы отремонтировать терморегулятор, сначала нужно определить его местонахождение. Расположение устройства зависит от модели рефрижератора.

Внутри

Терморегулятор находится в пластиковой коробке небольшого размера, которая размещена на одной из панелей при открытии холодильника. Для того чтобы увидеть как устроен термостат, необходимо открутить корпус.

Принцип един – устройство всегда располагается вместе с ручкой, отвечающей за переключение температур.

Снаружи

Что касается новых моделей, то в них терморегуляторы не располагаются в камере холодильника. Часто они находятся над дверью, однако могут быть и в другом месте.

Ремонт холодильников в СПб, частные мастера

Чаще всего в бытовых холодильниках применяется механический терморегулятор K-59, выполняющий функцию регулировки температуры воздуха в холодильной камере и определяет, сколько градусов в ней будет. Это устройство (на рисунке) представляет собой корпус с расположенными внутри переключающими контактами, сильфоном с мембраной и выходящей из него трубкой сильфона, являющейся непосредственно датчиком температуры.

Терморегулятор для холодильника является отдельной легко заменяемой запчастью. Его аналогом является отечественный ТАМ-133-1М. Внешний вид механических регуляторов температуры К-59 и ТАМ-133 показан на рисунках.

Так выглядит термостат ТАМ-133и термостат К-59

Как работают термостаты для холодильников:

Внутрь трубки сильфона закачан хладагент, аналогичный тому, что находится в системе холодильника. Физические свойства этого газа таковы, что его давление очень сильно зависит от температуры среды, в которой он находится. При изменении этого параметра он сжимается или расширяется, воздействуя на чувствительную мембрану, механически связанную с контактами. Эта трубка, являясь датчиком, прижимается к пластине испарителя и контролирует температурный режим холодильника.

На рисунке видно, что контакт 6 — общий и к нему мы подключаем, к примеру,фазу идущую прямо с вилки.

Контакт 4 — для провода идущего прямо на компрессор

Контакт 3 — свет.

На рисунке справа схема трехконтактных термостатов: ТАМ-133-1М-1, -3, -15, -20, -46, -70, -75,

слева — ТАМ-133-1М-1-19, -21, -28, -50, -55.

Контакты 6-4 являются основными нормально разомкнутыми, замыкаются при повышении температуры. Контакты 6-3 дополнительные, нормально замкнутые, размыкаются для принудительного отключения холодильника. Аналогичную схему с той же нумерацией контактов имеют реле регуляторы температуры К-59, К-56, ТАМ-112.

Как подключается терморегулятор в холодильнике

Схема подключения четырехконтактных релеК-56 и ТАМ-125 аналогичны. К клемме 8 подключается лампочка тревоги.Регулировка и ремонт терморегулятора

Данные изделия относятся к высокоточным приборам, отрегулированным на заводе, и поэтому вмешательство в конструкцию, как правило, не приводят ни к чему хорошему. Тем более, что вопрос где купить терморегулятор для холодильника — не такая уж большая проблема при наличии интернета.

Применяемость некоторых видов реле для холодильников

Существует множество моделей механических терморегуляторов для холодильников, каждая из них предназначена для своих целей. Наиболее распространены отечественные терморегуляторы Орловского завода ТАМ-… и импортные терморегуляторы Данфосс K-… Широко применяется в холодильниках «Атлант», «Стинол», «Индезит».

  • Датчик реле температуры ТАМ-133 — для применения в холодильных камерах двухкамерных приборов. Аналог — реле температуры Danfoss К-59
  • Терморегулятор для холодильника ТАМ-112 используется для регулирования температуры в однокамерных холодильниках. Аналог — ranco К-50
  • Регулятор температуры холодильника ТАМ-125 применяется в морозильных камерах двухкамерных двухкомпрессорных холодильников. Аналог — K57
  • Термостат ТАМ-145 — трехконтактный регулятор температуры морозильной камеры с сигналом тревоги о разморозке (красная лампочка на панели управления)
  • Блок регулировки температуры холодильника К-56 — 4х контактный регулятор температуры морозильника с дополнительной клеммой тревоги. Аналог — ТАМ-125

Местоположение термореле

Терморегулятор для холодильника соединен с переключателем температуры. В модификациях прежних поколений термоиндикатор устанавливался под верхней панелью внутри агрегата. Для доступа к реле в таких моделях потребуется демонтировать рукоятку регулировки температур и снять защитный короб.

Где находится терморегулятор в современных рефрижераторах, можно узнать в инструкции по эксплуатации. Часто устройство расположено над дверью. Чтобы его найти, надо открутить ручку корректировки температуры и защитный пластик. В ряде моделей термостат холодильника можно обнаружить лишь после демонтажа дверки бытового прибора.

Диагностика терморегулятора

Для доступа к терморегулятору необходима крестообразная отвёртка. Способы диагностики в домашних условиях:

  1. Оценить неисправность термостата, не прибегая к его демонтажу, можно с помощью проверки сильфона. Это небольшая пластина, вмонтированная в регулятор. Если при повороте ручки пластина не сдвигается и не издаёт щелчков, реле подлежит замене.
  2. Проверить целостность электросхем с помощью тестера. Для применения мультиметра по назначению термостат следует демонтировать. Прибор переводится в режим омметра. Минимальное сопротивление контактов указывает на неисправность терморегулятора.
  3. Если датчик после демонтажа исправен, но при повторной установке не работает корректно, налицо очень редкий дефект: контакты не смыкаются и не размыкаются. Устройство на несколько минут помещается в холодную воду, затем проводится повторная проверка электрических цепей с помощью тестера. Появление на дисплее цифры 1 или надписи «error» свидетельствует о неисправности терморегулятора.

Кроме ярко выраженных признаков того, что термостат работает неправильно (устройство не выключается) или полностью неисправен (устройство не включается), есть ещё несколько режимов, при которых следует провести его технический осмотр.

Холодильник не отключается

Для оценки исправности терморегулятора в этом случае необходимо произвести следующие действия:

  • обесточить холодильный прибор;
  • освободить внутреннее пространство и произвести размораживание;
  • установить тумблер реле на минимальную температуру или в режим заморозки;
  • поместить внутрь холодильной камеры термометр с минусовой шкалой;
  • включить холодильник на 2-3 часа.

В конце процедуры термометр должен показывать не менее +6 °С. В противном случае реле не функционирует нормально и подлежит заводскому ремонту или замене.

Холодильник не включается

Отсутствие реакции холодильника на команды системы управления после отключения может свидетельствовать о поломке трёх составных частей – термодатчика, пускового реле, компрессора. Убедиться в том, что причина поломки кроется лишь в неправильной работе термостата, можно следующим образом:

  1. Обесточить холодильник.
  2. Открыть защитный корпус и произвести осмотр.

Датчик оснащён несколькими разноцветными проводами. Заземление окрашено в жёлто-зелёный цвет, провод соединения термостата с мотор-компрессором – в чёрный, красный или оранжевый цвет. Окраска двух других кабелей:

  • нулевой – коричневый;
  • соединение датчика со светодиодом «вкл./выкл.» – белый, зелёный или жёлтый.

Все провода, кроме «земли» следует соединить между собой напрямую. Ровное жужжание компрессора после включения холодильника свидетельствует о поломке термостата.

Намораживание стенок испарителя

Нормальное функционирование всех систем не предполагает появление на стенках холодильной камеры слоя инея. Это приводит к снижению эксплуатационной температуры. Если термостат среагировал на установку режима выключения компрессора, он полностью работоспособен.

Время непрерывной работы мотора составляет не более 45 минут. Для проверки следует освободить внутреннее пространство от продуктов и в течение 4-5 часов фиксировать время промежутков отключения.

Если оно отличается от нормального, необходимо установить регулятор термостата на минимальную температуру. Непрерывная работа холодильника в течение времени, превышающего 45 минут, свидетельствует о неисправности и необходимости замены терморегулятора.

Тестирование работоспособности термостата

Алгоритм действий при решении вопроса, как проверить терморегулятор холодильника в домашних условиях, зависит от вида неисправности.

Двигатель бытового прибора работает без остановки

Проверка терморегулятора в холодильнике осуществляется без его извлечения из агрегата. Для этого следует:

  1. Обесточить холодильник.
  2. Достать продукты.
  3. Повернуть ручку в сторону максимального значения. Активировать быструю заморозку, если такая имеется.
  4. Посреди холодильного отсека (не в морозильнике) положить термометр, градуированный положительными и отрицательными температурами.
  5. Запустить пустой холодильник.
  6. Спустя несколько часов достать термометр. На шкале должно быть +6–7 градусов. Отклонение температуры в ту или иную сторону свидетельствует о неисправности терморегулятора холодильника.

Проверку термореле можно выполнить еще одним способом. Следует подергать пластину, расположенную рядом со штырем, на который надет переключатель температуры. Если в этот момент не слышны щелчки или деталь не поддается смещению, терморегулятор неисправен и его надо поменять.

У холодильника не запускается мотор

Поводом может служить не только поломка термостата холодильника, но и пускозащитного механизма или самого мотора. Первым делом надо разобраться, как проверить термостат. Алгоритм действий следующий:

  1. Демонтировать крышку, заблаговременно обесточив агрегат.
  2. В старых холодильниках к клеммам термостата подведена пара электрических проводов, которые нужно отключить и соединить друг с другом дополнительным кабелем.
  3. Если при замыкании цепи компрессор запустится, то термоиндикатор вышел из строя. В противном случае прибор не имеет отношения к поломке.

В недавно выпущенных рефрижераторах к термореле подсоединено 4 провода разной окраски:

  • от мотора компрессора — оранжевый, красный либо черный;
  • от штепселя — коричневый;
  • от лампочки — белый, желтый либо зеленый;
  • кабель заземления — желто-зеленый.

Соединить следует первую тройку. Дальнейшие действия аналогичны описанным выше.

Специалисты выполняют диагностику, используя мультиметр. С этой целью термодатчик демонтируют. О его неисправности судят по зашкаливающей стрелке либо цифре 1 на экране электронного прибора.

Нарастание слоя льда на стенках камеры охлаждения

В такой ситуации подойдет перечень мероприятий, описанных в разделе для холодильника, который не уходит в «спящий режим». Если термометр показывает 5–7 градусов, переключатель температурных режимов надо повернуть влево, чтобы принудительно остановить компрессор. Прекращение работы будет подтверждением того, что термоиндикатор работоспособен. Далее пустой холодильник надо оставить включенным на 5–6 часов, фиксируя временной интервал между стартом и остановкой компрессора. В норме он должен составлять порядка 40 мин. Если запуск происходит чаще, следует снизить температуру в камере. В случае неудачного исхода придется заменить термостат.

Принцип работы

Дальше нам предстоит узнать, как работает термостат в автомобиле. Все устройства работают по единому принципу, несмотря на наличие конструктивных отличий. Внутри терморегулятора может содержаться жидкость на основе спирта или порошок из меди и церезита. При изменении температуры происходит изменение объёма, за счёт чего шток толкается в нужную сторону. Чуткое реагирование зависит от промежуточных положений клапана. В этом случае на радиатор будет направляться лишь часть охлаждающей жидкости. Открываться термостат может при разной температуре, этот момент определяется моделью двигателя. Это может быть 70 градусов и 95 или 100 и 105. Когда мотор только начинает разогреваться, терморегулирующий механизм перекрывает патрубок от радиатора. Таким образом осуществляется движение жидкости по малому кругу. Она двигается от рубашки двигателя, проходит через термостат, байпасный канал и вновь возвращается к мотору. Малый круг не предусматривает прохождение антифриза через радиатор, который выполняет охлаждающую функцию. Мотор за короткое время сможет нагреться до нужной температуры.

В тот момент, когда мотор нагрелся до нужной отметки, терморегулирующий механизм открывает клапан радиатора и жидкость начинает движение по большому кругу. Антифриз при прохождении через радиатор охлаждается сам и снижает температуру двигателя. Термостат может полностью перекрывать клапан байпасного клапана или частично. Первый вариант актуален в тех случаях, когда двигатель нуждается в интенсивном охлаждении. Таким образом выглядит принцип действия термостата. Нельзя приуменьшать роль этого механизма в работе двигателя и закрывать глаза на его ненадлежащую работу. От этого будет сильно страдать силовой агрегат, а его ремонт обойдётся в круглую сумму.

Конструкционные особенности и принцип работы

Терморегулятор или термостат – это один из основных элементов, без которого невозможна нормальная работа холодильника. Он фиксирует показания датчиков температуры в холодильной и морозильной камере и подает сигнал на пусковое реле компрессора.

В соответствии с этими сигналами компрессор включается, если в камере недостаточно холодно, и выключается, когда температура достигает заданного уровня. Технически терморегулятор представляет собой реле, на одном конце которого имеется герметичная трубочка, заполненная фреоном.

С другой стороны установлены контакты, размыкание и соединение которых подает сигнал на компрессор. Конец трубочки с фреоном, ее еще называют капиллярной трубкой, фиксируется на испаритель.

Хладагент, помещенный внутри, чутко реагирует на нагрев и охлаждение. Когда температура снижается или повышается, внутри трубки изменяется уровень давления, в результате чего соединяются или размыкаются контакты реле.

Рекомендуем: Что делать, если резинки холодильника плохо прилипают

Движением контактов управляет небольшая пружинка. Она используется для установки уровня температуры, которая должна быть внутри холодильной камеры. К пружинке присоединена ручка регулировки температуры. При повороте этой ручки изменяется степень натяжения пружинки.

В результате для смыкания и размыкания контактов нужно приложить большее или меньшее усилие. Это влияет на уровень давления в капиллярной трубке, при котором контакты срабатывают.

Терморегулятор – это небольшое устройство, которое снабжено герметичной трубкой с датчиком, заполненным хладагентом. На основании изменений температуры испарителя реле включает или отключает компрессор

Так регулируется степень охлаждения воздуха в холодильнике. При использовании электронного регулятора этот процесс осуществляется несколько иначе, но принцип остается примерно таким же: нужный уровень температуры устанавливается на основании фактических показателей, которые фиксирует капиллярная трубка.

Но в подобных моделях используется электронный модуль управления, способный одновременно управлять данными с нескольких датчиков. Такой терморегулятор починить или заменить в домашних условиях возможно не всегда. Для обращения со сложной электроникой нужны знания и особое оборудование.

Обычно терморегулятор устанавливают внутри или снаружи холодильной камеры. Перед началом ремонта не помешает изучить устройство холодильника и техпаспорт прибора. Там может быть много полезной информации по устройству конкретной модели терморегулятора, а также о месте его расположения.

Обычно термореле находится рядом с ручкой для установки температурного режима. Внутреннее расположение характерно для относительно старых моделей. Внутри камеры элемент обычно заключен в пластиковый защитный корпус.

Ручка регулировки расположена прямо на нем. Для извлечения термореле нужно снять эту ручку и открутить крепежные винты, чтобы снять корпус.

У более современных моделей термореле размещают вне камеры, чтобы сэкономить драгоценные кубические сантиметры внутреннего пространства и не портить дизайн дополнительными элементами

Но искать терморегулятор нужно так же возле ручки управления, обычно под корпусом холодильника где-то вверху. Ручку точно так же снимают, отвинчивают крепеж и находят искомое за защитной панелью.

Порядок замены реле температуры

Ремонт термостата холодильника самостоятельно большого количества времени не займет. Для примера возьмем холодильник “Норд”:

  1. Снимите накладку верхней петли и открутите находящиеся болты.
  2. Снимите дверь холодильного отсека.
  3. После этого снимите заглушку непосредственно в крыше холодильника и выкрутите один винт — как правило, он обладает встроенным шестигранником.
  4. Выкрутите саморезы, которые удерживают крышу, снимите ее.
  5. Снимите ручку регулятора температуры.
  6. Вытащите регулятор температуры, перед этим открутив 2 самореза, при помощи которых крепится кронштейн.
  7. Замените узел на новый и произведите все действия, но уже в обратном порядке.

По большому счету, где бы ни находился терморегулятор, его ремонт выглядит приблизительно одинаково:

Доберитесь непосредственно до самой детали.
Отсоедините капиллярную трубку от самого тела испарителя.
Осторожно вытащите ее непосредственно из корпуса.
Отсоедините реле.
Оремонты как сторожно вставьте новую сильфонную трубку, а затем надежно закрепите ее на самом испарителе.
Подключите все необходимые провода и прикрепите реле на место.

После того, как ремонтные работы по замене будут окончены, необходимо проверить исправность техники. Читайте на нашем сайте о том, как установить температуру в холодильнике Самсунг Ноу Фрост.

Как найти реле?

Терморегулятор находится либо внутри, либо снаружи холодильника. Он всегда подключен к ручному управлению температурными условиями в холодильной камере. Режим задается либо за счет нажатия кнопки, либо воздействием на специальную ручку.

Прежде терморегулятор устанавливался внутри камеры. В этом случае внешне он выглядит как пластиковый короб, прикрепленный к одной из внутренних панелей. Подобное расположение встречается в устаревших холодильниках «Атлант».

Чтобы получить доступ к терморегулятору, необходимо:

  • отсоединить переключатель температуры;
  • снять защитный корпус.

Ремонт или замена термостата своими руками

Рассмотрим самостоятельную замену термореле на примере двухкамерного холодильника марки «Атлант». Пошаговый алгоритм действий:

  1. Убрать накладку, закрывающую верхнюю петлю, и выкрутить крепёжные болты.
  2. Снять дверь отсека.
  3. Снять заглушку, установленную на крыше рефрижератора, и вывернуть винт (зачастую имеющий вид шестигранника).
  4. Открутить саморезы, которые расположены сзади и удерживают крышку. Убрать крышку.
  5. Снять ручку температурного регулятора.
  6. Открутить саморезы для крепления кронштейна и вынуть регулятор температуры.
  7. Поменять узел и повторить действия, описанные выше, в обратном порядке.

Вне зависимости от месторасположения механического термостата и холодильника ремонт проводится по определённой инструкции, включающей в себя следующие шаги:

  1. Снятие защитного корпуса.
  2. Отсоединение трубки термореле от испарителя.
  3. Вытягивание трубки из узла.
  4. Отсоединение терморегулятора.
  5. Замена сильфонной трубки и соединение её с испарителем.
  6. Возвращение реле на прежнее место и подключение проводов.
  7. Возвращение защитного корпуса на место.
Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
