Акт измерения сопротивления изоляции электропроводок

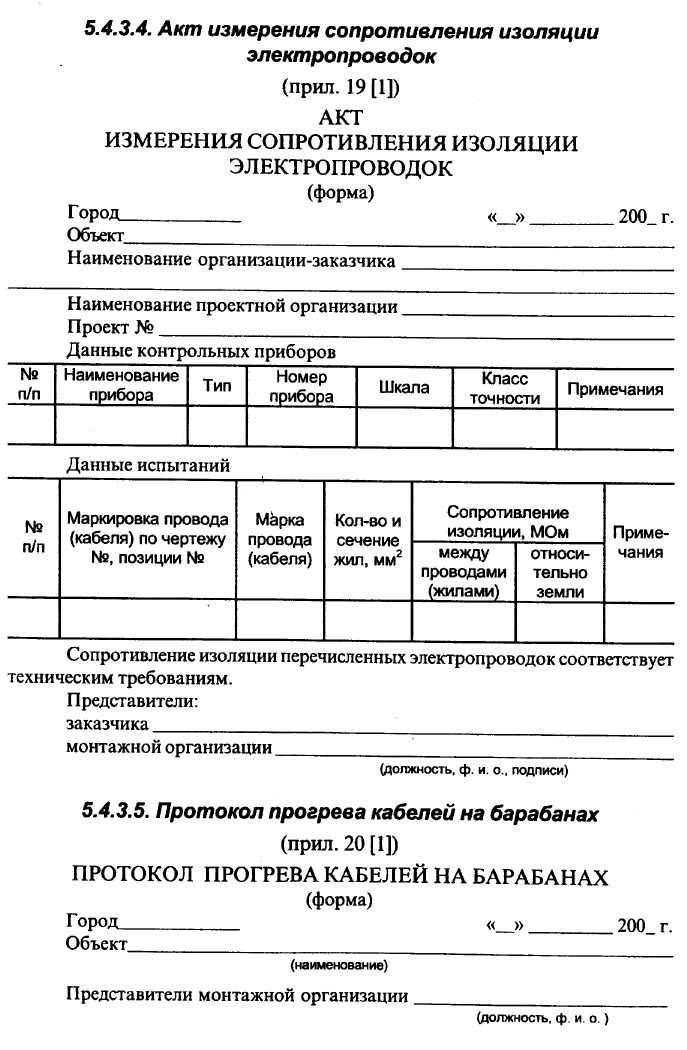

Образец акта замера сопротивления изоляции

В начале бланка пишется его наименование, дата и место составления. Затем дается следующая информация:

• данные об объекте, на котором производятся замеры;
• сведения о приборе, при помощи которого они осуществляются;
• рабочее напряжение в электросети;
• данные о комиссии, члены которой проводят измерения (здесь надо указать место их работы, должность и ФИО).

Ниже идет табличка, в которую вписываются показания измерительного прибора и дается заключение проверяющих.

Таблица, приведенная в примере, не является строго обязательной – ее можно дополнить информацией, в зависимости от потребностей и задач, которые стоят перед теми, кто делает замеры.

Если выявлены какие-то неисправности, члены комиссии должны обязательно указать их наличие, а также дать советы по их устранению. В случае, если к акту прилагаются какие-то дополнительные документы (фото-видео свидетельства поломок, разрывов кабелей, показаний приборов и проч.), это нужно также отразить в документе.

В конце бланк подписывается членами комиссии, автографы расшифровываются.

Источник

Что случилось с новой техникой?

Не всегда стиральная машина шумит по причине неисправности или сбоя. Если стиралка гудит с первого запуска, но при этом нет явных стуков и скрипов, а сам шум является монотонным и равномерным, то поводов для беспокойства быть не должно. Возможно, данная модель и должна быть «громкой» – по эксплуатационным характеристикам. Убедиться в правоте несложно: изучаем прилагаемую инструкцию и уточняем приведенные децибелы.

В техническом паспорте производитель обязательно указывает максимальный уровень шума, который выдает стиралка при самом скоростном отжиме. Приводится параметр в дБ, правда, на слух соотнести исходящий от автомата гул с цифрой не получится. Необходимо воспользоваться специальным прибором – шумомером.

Приобрести шумомер можно как в специализированных магазинах, так и на интернет-площадках. Стоимость варьируется в зависимости от функционала и страны-изготовителя. Китайские измерители можно найти и по 150-300 руб.

Попробовать прикинуть громкость стиральной машины можно и без шумомера. К примеру, сравнить воспроизводимый гул с известными звуковыми «ситуациями». Обычный человеческий разговор оценивается специалистами в 50 дБ, мотор грузовика работает примерно на 80 дБ, автомобильная сирена в диаметре 5 м достигает 100 дБ, а взлетающий самолет – 150 дБ. Значения ориентировочные, но иногда помогают «услышать» автомат.

Главное, оценить характер шумов. Автомат должен работать в одном ритме, без резких стуков и лязга. Иначе можно заподозрить поломку механизма.

Какие документы есть еще:

• Все документы из раздела «Акт»
• Рубрикатор всех типовых образцов и бланков документов

Что еще скачать по теме «Акт»:

• Образцы и типовые формы документов, сформированные в результате исполнения государственной функции по осуществлению контроля и координации за деятельностью государственных бюджетных учреждений Московской области. Форма акта проверки
• Акт сверки расчетов между бюджетами бюджетной системы Российской Федерации по межбюджетным трансфертам, предоставленным в форме субсидий, субвенций и иных межбюджетных трансфертов, имеющих целевое назначение, из федерального бюджета по главе 092 “Министерство финансов Российской Федерации”
• Акт о соответствии параметров построенного, реконструированного объекта капитального строительства в Павлово-Посадском муниципальном районе Московской области проектной документации
• Акт изъятия дефектной ампулы (дефектных ампул) в случае боя, нарушения маркировки и др. на подстанции скорой и неотложной медицинской помощи им. А.С. Пучкова
• Акт изъятия документов в ходе проведения проверки (ревизии) финансово-хозяйственной деятельности экономического субъекта

• Важные нюансы при покупке фирмы
• Процесс переписки квартиры на другого человека
• Процесс получения визы в США
• Процесс продажи машины
• Процесс строительства гаража (с бюрократической точки зрения)
• Строительство частного дома в городской черте

Кто проводит замеры

Для проведения замеров привлекаются электрики и другие специалисты, у которых есть допуск к работе с электрокоммуникациями и электрооборудованием.

Если речь идет о периодических проверках в организации, то для контроля за электроизоляцией создается специальная комиссия, в которую включается работник предприятия и специалист монтажной или обслуживающей компании.

В комиссию должно входить как минимум два человека, но при необходимости ее состав можно расширить за счет сторонних экспертов.

Задача комиссии – проверить состояние кабеля и провести замеры сопротивления изоляционного покрытия, а затем внести все показатели в акт.

Что подразумевается под «изоляцией»

Любой электрокабель должен быть специальным образом изолирован. Изоляционное покрытие позволяет разделить между собой провода, по которым идет ток, а также отсоединить эти провода от земли.

Для того, чтобы оценить, насколько хорошо «работает» такая изоляция, осуществляются замеры ее сопротивления – их результаты являются основным значением в работе специалистов по электрике.

Первое измерение проводится еще на заводе-изготовителе кабеля, затем – при монтаже и впоследствии в течение всего периода использования кабельного изделия. Связано это с тем, что на изоляцию оказывают влияние такие факторы, как погода, срок ее применения, количество, частота повреждений на линии и проч.

Напоследок

Регулярное и своевременное измерение сопротивления изоляции — главное условие надежной, безопасной и длительной эксплуатации всех электроприборов и электрических сетей. Проводить такие работы должны в обязательном порядке специалисты, имеющие большой опыт таких работ и соответствующие разрешительные документы.

Отправьте нам свой вопрос и менеджер ответит Вам в кратчайшие сроки

Измерение сопротивления изоляции электропроводки должно выполняться во время приемо-сдаточных работ; периодически, согласно нормам и установленным правилам, а также после проведения ремонтов сети освещения. При этом производится не только замер сопротивления изоляции между фазных и нулевых проводов, но и сопротивление изоляции между ними и проводником заземления.

Это позволяет вовремя диагностировать и устранять возможные повреждения изоляции, что снижает риск коротких замыканий и пожаров.

Что такое мегаомметр?

Прибор для замера сопротивления изоляции электропроводки называется мегаомметр. Принцип его действия основан на измерении токов утечки между двумя точками электрической цепи. Чем они выше, тем ниже сопротивление изоляции, и, соответственно, данная электроустановка требует повышенного внимания.

Итак:

На данный момент на рынке представлены мегаомметры двух основных типов. Приборы, работающие от встроенного в прибор генератора, и более современные мегаомметры с наличием аккумулятора.

По типоразмеру мегаомметры можно разделить на устройства с номинальным напряжением в 100В, 500В, 1000В и 2500В
. Самые маленькие мегаомметры применяются для испытания электроустановок до 50В.В зависимости от номинальных нагрузок для цепей напряжением до 660В обычно применяют устройства на 500 или 1000В. Для цепей напряжением до 3кВ — мегаомметры на 1000В, а для электроустановок и проводников большего напряжения приборы на 2500В.

Кто и когда имеет право производить замеры мегаомметром

Приборы замера сопротивления изоляции электропроводки имеют определенные требования по работе с ними. Так для самостоятельной работы мегаомметром в электроустановках до 1000В вам необходима третья группа допуска по электробезопастности.Итак:

Периодичность замеров сопротивления изоляции электропроводки определяется ПТЭЭП (Правила технической эксплуатации электроустановок потребителей) и для электропроводки осветительной сети составляет 1 раз в три года. Такие же нормы действуют для электропроводки офисных помещений и торговых павильонов.

Как работать с мегаомметром?

Для подключения к электрической сети прибор зaмерa сопротивления изоляции электропроводки имеет два вывода длиной до трех метров. Они дают возможность подключать прибор к электрической цепи.

Итак:

• Перед применением мегаомметр должен быть проверен на работоспособность. Для этого сначала закорачиваем выводы прибора накоротко. Затем вращаем ручку генератора и проверяем наличие цепи по показаниям прибора. После этого изолируем выводы друг от друга и проверяем максимально возможные показания на приборе.
• После этого приступаем непосредственно к замерам. Для замеров трехпроводной однофазной цепи последовательность операций должна быть следующей:
  1. В сети освещения выкручиваем все лампы и отключаем все электроприборы от розеток.
  2. После этого включаем все выключатели сети освещения.
  3. Согласно ПБЭЭ (Правил безопасной эксплуатации электроустановок), все работы с мегаомметром должны выполняться в диэлектрических перчатках. Ведь напряжение на выводах прибора — минимум 500В, поэтому данным требованием не стоит пренебрегать.
  4. Подключаем выводы к фазному и нулевому проводу сети освещения. Производим замер. Согласно ПТЭЭП, он должен показать значение не меньше 0,5 МОм.

• После выполнения замера фазный провод следует разрядить, прежде чем прикасаться к нему. Вообще емкость проводников освещения не велика и этот пункт можно бы было опустить, но, в случае наличия в вашей сети больших индуктивных или емкостных сопротивлений, снятие заряда с проводника обязательно, ведь цена невыполнения этого действия, может быть очень велика. Кстати по этой же причине мы не измеряем коэффициент абсорбции изоляции.
• Затем производим такие же замеры по отношению между фазным проводом и заземлением и нулевым проводом и заземлением. Во всех случаях показания должны быть выше 0,5МОм.

Если необходимо выполнить замер сопротивления изоляции трехфазной цепи, то последовательность операций такая же. Только количество замеров больше, ведь нам необходимо замерить изоляцию между всеми фазными проводниками, нулевым проводом и землей.

Образец акта замера сопротивления изоляции

В начале бланка пишется его наименование, дата и место составления. Затем дается следующая информация:

• данные об объекте, на котором производятся замеры;
• сведения о приборе, при помощи которого они осуществляются;
• рабочее напряжение в электросети;
• данные о комиссии, члены которой проводят измерения (здесь надо указать место их работы, должность и ФИО).

Ниже идет табличка, в которую вписываются показания измерительного прибора и дается заключение проверяющих.

Таблица, приведенная в примере, не является строго обязательной – ее можно дополнить информацией, в зависимости от потребностей и задач, которые стоят перед теми, кто делает замеры.

Если выявлены какие-то неисправности, члены комиссии должны обязательно указать их наличие, а также дать советы по их устранению. В случае, если к акту прилагаются какие-то дополнительные документы (фото-видео свидетельства поломок, разрывов кабелей, показаний приборов и проч.), это нужно также отразить в документе.

В конце бланк подписывается членами комиссии, автографы расшифровываются.

Стоимость услуги: от 5 т.р.

Подробнее цены на измерение сопротивления изоляции

Измерения сопротивления изоляции кабелей и электропроводок мегаомметром в Москве и Московской области проводятся в составе комплекса работ ППР и диагностики при вводе в эксплуатацию, а, так же, до и после ремонта электроустановок зданий и кабельных линий наружного электроснабжения.

В некоторых случаях, например, для КЛ-0,4 кВ после ремонта, измерение сопротивления мегаомметром является единственным, необходимым и достаточным, компонентом комплекса испытаний.

Принцип работы

Тестирование состояния изоляции, было разработано в начале 20-го века и является старейшим и наиболее широко используемым измерительным процессом в современной электротехнике и проводится согласно государственным стандартами электробезопасности. Это вызвано тем, что даже без видимых повреждений в изоляции кабельных сетей, ее сопротивление может стать недостаточным, чтобы защитить человека от воздействия токов высокого напряжения.

Принцип работы

Факторы, способствующие ухудшению изоляции:

1. Температурный. Перепады температур с холодной на горячую, и наоборот с течением времени вызывают растрескивание изоляции.
2. Электрический. Все кабели изготавливаются для определенных условий эксплуатации. Нарушений заводских условий использования может подвергнуть кабель к перенапряжению с потерей изоляции своих защитных свойств.
3. Физический. Повреждение изоляции из-за нарушений эксплуатации или других неправомерных действий обслуживающего персонала.
4. Химический. Моторное масло, грязь и пыль могут оказывать неблагоприятное химическое воздействие на изоляцию проводов.
5. Окружающая среда. Этот фактор всегда воздействует на защитное покрытие кабелей: ультрафиолетовые лучи, влажность, снег и природные факторы, что должно учитываться разработчиками кабельной продукции.

Измерение сопротивления

Принцип работы меггера:

1. Напряжение для тестирования ручным мегомметром получают путем вращения кривошипа, электронного типа — аккумулятором.
2. 500В DC достаточно для выполнения тестирования систем работающих с напряжением до 440 В, а режим 1000 В до 5000 В — для испытаний высоковольтных электрических систем.
3. Отклоняющая или токовая катушка соединена последовательно и позволяет пропускать электрический ток, принимаемый проверяемой цепью.
4. Катушка управления, подключена к цепи.
5. Токоограничивающий резистор (CCR и PCR) соединен последовательно с катушкой управления для защиты от повреждения в случае очень низкого сопротивления во внешней цепи.
6. В мегомметре с ручным управлением эффект электромагнитной индукции используется для создания тестового напряжения. По мере увеличения его во внешней цепи, отклонение указателя увеличивается и уменьшается с увеличением тока.
7. Работа тестера базируется на принципе омметра. Крутящий момент создается мегомметром из-за магнитного поля, создаваемого напряжением и током, аналогично закону Ома. Крутящий момент мегомметра меняется пропорционально V/I: V = IR или R = V / I, единица 1 Ом.
8. Измеряемое электрическое сопротивление подключается через генератор и последовательно с отклоняющей катушкой. Когда проверяемая электроцепь разомкнута, крутящий момент из-за катушки напряжения будет максимальным, а стрелка показывать «бесконечность», что означает отсутствие короткого замыкания во всей цепи и имеет максимальное сопротивление в проверяемой цепи.

Важно! Если имеется КЗ, указатель показывает «ноль», что означает полное отсутствие сопротивление изоляционного покрытия

Нормы составления протокола сопротивления изоляции

Заполняя бланк, специалисты руководствуются целым рядом документов и ГОСТов. Они утверждают технику безопасности, регулирование категории исследуемого оборудования и обозначает этапы решения задач.

Бланк диагностики изоляции может выглядеть по-разному – все зависит от фазности цепи. К примеру, однофазная цепь требует три замера, а трехфазная (5-ти проводная) – целых десять. Кроме того, есть свои различия в требованиях к проводникам с разнообразным диаметром жил.

Что касается периодичности процедуры, то замеры классифицируют на:

• приемо-сдаточные – проводятся сразу же после монтажных мероприятий;
• периодические – проводятся раз в полгода, год (зависит от договоренности и согласно требованиям)

Акт по результатам измерения сопротивления изоляции электропроводок

С качать документ в формате word. Источник — РД 78.145-93 «Пособие к руководящему документу системы и комплексы охранной, пожарной и охранно-пожарной сигнализации правила производства и приемки работ».

А К Т

измерения сопротивления изоляции электропроводок

Город _______________ «_____» ____________ 20___г.

Объект ______________________________________________________________ _

Комиссия в составе представителей:

(наименование организации, должность, фамилия, инициалы)

Представитель лица, осуществляющего строительство_________________________________

(наименование организации, должность, фамилия, инициалы)

Лицо, осуществляющее строительный контроль_______________________________________

(наименование организации, должность, фамилия, инициалы)

Представитель монтажной организации______________________________________________

(наименование организации, должность, фамилия, инициалы)

произвела измерения сопротивления изоляции электропроводок. Данные контрольных приборов:

Маркировка провода (кабеля) по чертежу

Марка провода (кабеля)

Количество и сечение жил кв. мм

Сопротивление изоляции, МОм

Сопротивление изоляции перечисленных электропроводок соответствует техническим требованиям.

Представитель застройщика/заказчика__________ ______________ ______________________

___________________________________________ ______________ ______________________

(должность, фамилия, инициалы, подпись)

Представитель лица, осуществляющего строительство_ ____________ ___________

_____________________________________________ ______________ ___________

(должность, фамилия, инициалы, подпись)

Лицо, осуществляющее строительный контроль_______ _________ ______________

______________________________________________________ ___ _ _____________

(должность, фамилия, инициалы, подпись)

Представитель монтажной организации_________ ______________ _______________

_____________________________________________ ______________ ____________

Источник

Акт на заземление газового котла

Акт на контур заземления газового котла за 5000 рублей. Для подключения газового котла газовые службы требуют предоставить «Акт на контур заземления газового котла». Под этим документом следует понимать «Протокол проверки сопротивления заземлителей и заземляющих устройств». Такой документ составляют специалисты электротехнической лаборатории, имеющей государственную аккредитацию. В протокол заносятся результаты измерения сопротивления заземляющего устройства. Допустимым значением сопротивления считается значение, не превышающее 4 Ом. Также специалисты лаборатории проверяют, правильно ли с точки зрения ПУЭ установлен и подключен газовый котел. Например, для многих моделей газовых котлов критично правильное подключение нуля и фазы питающей сети.

Акт (протокол) на контур заземления для газового котла

Наверное, никого не нужно убеждать в том, что бытовой газ является источником серьезной опасности. При определенной концентрации смесь бытового газа с воздухом становится взрывоопасной. Малейшая искра может привести к взрыву или пожару. Поэтому к газовому оборудованию предъявляются очень жесткие требования. Газовые службы строго контролируют соблюдение всех норм при подключении газового оборудования. В полной мере это касается и газовых котлов. Одним из важнейших требований является надежное заземление всех металлических частей газового оборудования, выравнивание потенциалов между ними и другими трубопроводами и металлическими конструкциями.

Прибор MRU-101 во время проверки контура заземления для газового котла

Заземление газового котла. В случае с газовым оборудованием заземление выполняет несколько функций. Во-первых, защиту человека от поражения электрическим током при прикосновении к металлическим частям газового оборудования, оказавшимся под напряжением. Во-вторых, заземление вместе с УЗО (Устройством Защитного Отключения) обеспечивает надежную защиту от токов утечки и, как следствие, пожарную защиту. В-третьих, заземление вместе с СУП (Система Уравнивания Потенциалов) выполняют защиту от статического электричества. Дело в том, что при перемещении газовой среды внутри трубопроводов могут накапливаться значительные электрические потенциалы. Эти потенциалы, в свою очередь, могут вызвать электрические разряды. К тому же, в случае с газовыми котлами, статическое электричество часто приводит к выходу из строя электронного оборудования котлов.

Довольно часто граждане самостоятельно выполняют установку газовых котлов, их подключение к электрической сети, монтаж сантехнического и отопительного оборудования. Заземление газового котла тоже можно сделать самостоятельно, но предварительно лучше проконсультироваться с территориальной газовой службой. Дело в том, что они часто требуют подключения газового оборудования к отдельному контуру заземления. Многие специалисты отмечают спорность и противоречивость такого требования. Во-первых, все требования к заземляющим устройствам изложены в ПУЭ (Правила Устройства Электроустановок). Глава 1.7. ПУЭ не требует отдельных заземляющих устройств, для каждой электроустановки дома. Во-вторых, сеть заземления газового оборудования через СУП неизбежно будет соединена с заземляющим устройством дома. Поэтому, с точки зрения электротехники, обе сети будут образовывать единую сеть заземления.

При устройстве заземляющего устройства, в качестве естественных заземлителей, можно использовать металлические трубы, металлические части фундаментов зданий, другие строительные конструкции, имеющие надежный электрический контакт с землей. Их можно соединять сваркой с заземляющими проводниками. Площадь сварного шва зависит от применяемого проводника и оговорена ПУЭ. В качестве заземляющих проводников часто используют стальную шину. Ее площадь поперечного сечения должна превышать 48 мм квадратных, а толщина 4 мм. Защитным проводником может служить стальной уголок с толщиной полки более 2.5 мм. В качестве искусственных заземлителей могут применяться металлические стержни, стальная арматура, трубы, вбитые в землю на глубину 1.5-2.5 метра. Их количество зависит от типа грунта и подбирается опытным путем. При этом добиваются электрического сопротивления, не превышающего установленных норм.

Основные моменты проверки сопротивления изоляции и составления акта выполненных работ

Главнейшая задача – это определить состояние всех кабелей и проводов. Диагностика осуществляется с помощью специального устройства – мегомметра. Прибор запускает испытательное напряжение, после чего снимаются показания. Данным способом представляется возможным выяснить состояние изоляционной оболочки.

Обычно для новой электросети сопротивление имеет значение не менее 1000 Мом. Что касается минимального значения, то оно не должно быть меньшим 500 кОм. Если результат близок к минимуму, то эксплуатация представляет серьёзную опасность. Следует провести соответствующие меры по замене участка сети или ремонта дефекта.

При выполнении замеров важно позаботиться об отключении электропитания. Кроме того, отключаются все потребители энергии. То есть, львиную долю процедуры занимает сама подготовка к диагностике

Специалисты нашего исследовательского центра готовы взяться за подготовительные работы и подготовить систему к проверке. Если оборудования много, то мероприятие может занять больше времени. Качество проведенных работ и точность результатов ложится полностью на нас

То есть, львиную долю процедуры занимает сама подготовка к диагностике. Специалисты нашего исследовательского центра готовы взяться за подготовительные работы и подготовить систему к проверке. Если оборудования много, то мероприятие может занять больше времени. Качество проведенных работ и точность результатов ложится полностью на нас.

Помните!

Только своевременная диагностика сопротивления гарантирует безопасность эксплуатации электрической установки.

Основные моменты проверки сопротивления изоляции и составления акта выполненных работ

Главнейшая задача – это определить состояние всех кабелей и проводов. Диагностика осуществляется с помощью специального устройства – мегомметра. Прибор запускает испытательное напряжение, после чего снимаются показания. Данным способом представляется возможным выяснить состояние изоляционной оболочки.

Обычно для новой электросети сопротивление имеет значение не менее 1000 Мом. Что касается минимального значения, то оно не должно быть меньшим 500 кОм. Если результат близок к минимуму, то эксплуатация представляет серьёзную опасность. Следует провести соответствующие меры по замене участка сети или ремонта дефекта.

При выполнении замеров важно позаботиться об отключении электропитания. Кроме того, отключаются все потребители энергии. То есть, львиную долю процедуры занимает сама подготовка к диагностике

Специалисты нашего исследовательского центра готовы взяться за подготовительные работы и подготовить систему к проверке. Если оборудования много, то мероприятие может занять больше времени. Качество проведенных работ и точность результатов ложится полностью на нас

То есть, львиную долю процедуры занимает сама подготовка к диагностике. Специалисты нашего исследовательского центра готовы взяться за подготовительные работы и подготовить систему к проверке. Если оборудования много, то мероприятие может занять больше времени. Качество проведенных работ и точность результатов ложится полностью на нас.

Помните!

Только своевременная диагностика сопротивления гарантирует безопасность эксплуатации электрической установки.

Основные показатели в процессе измерения

Предположим, что ориентировочные параметры измерения составляют 1 кОм. В процессе проверки на дисплее прибора может быть показана единица, что означает для данной детали более высокое значение сопротивления. Переустанавливаем режим позиции тестера на 1 степень выше. На снимке ниже это равняется 20 кОм. В таком положении следует сделать новое измерение.

Приступая к работе, важно учитывать запрет на касание щупов и выводов измеряемых элементов, ведь в таком случае объективные данные будут искажаться по причине показа суммарного сопротивления тестируемой детали и тела человека

Составные элементы протокола

Документ заполняется с одной стороны листа. В верхней его части слева прописывается полное наименование исполнителя замера с адресными данными. Также необходима информация того же формата о заказчике. Ниже в бланке расположено название договора. Рядом с ним ставится номер документа, заносимый в регистры. Здесь же ставится дата постановки подписи.

Для удобства предоставления информации конкретные данные о кабелях и их проводимости, согласно проведенным измерениям, представляются в виде двух таблиц. Первая имеет следующие графы:

• Порядковый номер.
• Название присоединения.
• Марка кабеля, количество жил, их сечение. По возможности нужно указывать, имеется ли на жилах кабеля изоляция и из какого материала состоит проводник (по умолчанию подразумевается медь, но есть и варианты проводников с внешней медной оболочкой, а внутренним содержанием из алюминия). Если исследуется на сопротивление провод, то тоже нужно указать, сколько у него жил, изолирован ли он.
• Сопротивление изоляции в жиле L–N.
• Сопротивление изоляции в L–PE.
• Сопротивление изоляции в N–PE.
• Заключение о соответствии. Здесь имеется в виду удовлетворение требованиям ПУЭ п. 1.8.37 (7-е изд.) для электропроводок и ПУЭ п. 1.8.40 (7-е изд.) для кабельных линий.

Вторая описывает использующееся при замерах оборудование и состоит из столбцов с такими сведениями, как:

• порядковый номер;
• название прибора;
• тип;
• заводской номер;
• диапазон доступных измерений;
• основная погрешность;
• номер свидетельства;
• дата последней проверки;
• дата очередной проверки прибора.

В обеих таблицах может быть заполнена как одна, так и несколько строк. Замеры совсем без оборудования проводиться не могут, поэтому заполнение второй таблицы при существовании документа обязательно. В самом конце таблиц обязательно указывается нормативный документ (ГОСТ, ПУЭ, СаНПиН, ПТЭЭП, инструкций РД и СО. и пр.), на соответствие которому была проверена изоляция конкретной однофазной цепи.

Исходя из данных таблиц и информации, встречающейся в документах, должен быть сделан вывод: соответствует изоляция проводника заявленным требованиям или нет. Он формулируется в письменном виде, в специальной графе «Заключение». В бланке для этого предусмотрена всего одна строка, так как достаточно будет одного слова или предложения «соответствует» либо «не соответствует».

Протокол замера сопротивления изоляции содержит:

— дата проведенных исследований;

— область и населенный пункт, в котором расположен объект заказчика;

— название собственника строения и самого объекта;

— полный адрес расположения здания, в котором проводились испытания;

— место проведения замеров;

— номер договора между собственником и электролабораторией;

— рабочее напряжение в электрической системе;

— параметры сопротивления изоляции, полученные в ходе испытаний.

Помимо этих данных, профессиональный протокол о проведенных исследованиях в электросистеме должен содержать в себе таблицу, в которой указывают следующую информацию:

— название прибора или кабеля, на котором проводились испытания;

— диаметр сечения кабеля;

— уровень сопротивления изоляции между отдельными жилами кабеля, а также между каждой жилой и землей;

— вывод электроизмерительной бригады.

Важно помнить, что для испытания электрических систем следует использовать только разрешенные измерительные приборы, которые входят в государственный реестр допустимых измерительных средств. Для подтверждения соответствия измерительного устройства законодательству, в отчете принято указывать марку, тип шкалы, модель прибора, его категорию точности, а также дату последнего испытания измерительного устройства. В протоколе об измерениях должны быть перечислены ответственные за испытания лица, то есть, сотрудники измерительной бригады

Все они должны иметь необходимую профессиональную подготовку, высокую квалификацию и требуемый уровень по электрической безопасности

В протоколе об измерениях должны быть перечислены ответственные за испытания лица, то есть, сотрудники измерительной бригады. Все они должны иметь необходимую профессиональную подготовку, высокую квалификацию и требуемый уровень по электрической безопасности.

Подписка на рассылку

Измерение сопротивления изоляции контрольных кабелей входит в комплекс мероприятий по оценке состояния самого кабеля и/или определению безопасности работы определенного участка электрической цепи. Полученные в результате замеров сведения помогают определить примерный остаточный срок службы кабеля — об этом можно судить по качеству (текущему состоянию) его оболочки и/или изоляции токопроводящих жил. Сопротивление контрольного кабеля производится при определенных условиях со строгим соблюдением правил безопасности. Для выполнения операции измерения используются мегаомметры аналогового или цифрового типа.

Когда и при каких условиях производятся замеры

Согласно современным требованиям, приводимым в ПУЭ и ПТЭЭП документации, испытания изоляции на сопротивление контрольного кабеля должны производиться не реже, чем 1 раз в 3 года (1 раз в год в случае с кабелями, эксплуатируемыми в особо опасных помещениях либо задействованными в работе подвижных установок — лифты, краны и т. д.). Частота проверок также зависит от условий эксплуатации кабельной продукции — в этом случае испытания должны проводиться согласно правилам эксплуатации, устанавливаемым еще на стадии проектирования цепей управления.

Сопротивление изоляции контрольных кабелей производятся при соблюдении следующих условий:

• Температура окружающей среды — от –30 до +50°С. Влажность воздуха до 90 %. Допустимая температура и влажность зависят от возможности конкретной модели мегаомметра работать при тех или иных условиях. • Участки кабеля, условия измерения и величина напряжения, прикладываемая к токопроводящим жилам, зависят от конкретной марки изделия. • При отсутствии документации к конкретной марке контрольного кабеля, согласно ПУЭ (таблица 1.8.39), к жилам прикладывается напряжение величиной от 500 до 1000 В. • Контрольный кабель может испытываться со всеми подключенными к нему аппаратами (пускатели, реле, приборы и т. д.).

Меры безопасности:

• Замеры сопротивления изоляции контрольных кабелей напряжением до 1 кВ допустимо производить специалистами с 3-й или выше группой по электробезопасности. • Кабель отключается от питающей сети, после чего с него снимается остаточное напряжение путем заземления токопроводящих частей. • Перед началом процедур необходимо убедиться в отсутствии людей у той части аппарата, к которой присоединен мегаомметр. • Напряжение прикладывается к токоведущим частям кабеля при помощи измерительных щупов с изолированными держателями. • Запрещается прикасаться к токопроводящим жилам, к которым подключен работающий мегаомметр. • По завершению измерений с измеряемой части кабеля снимается остаточный заряд путем его кратковременного заземления или включения соответствующей функции мегаомметра (присутствует в некоторых моделях устройств).

Методика проведения измерений

Измерение сопротивления изоляции контрольных кабелей производятся согласно требованиям, предъявляемым к проведению измерения сопротивления низковольтных кабелей (до 1 кВ) за одним исключением: токопроводящие жилы можно не отсоединять от электрооборудования. Для выполнения процедуры требуется использование цифрового/аналогового мегаомметра, рассчитанного на работу при напряжении от 500 до 2500 В (зависит от спецификации конкретной марки кабеля). Алгоритм выполнения измерений выглядит следующим образом:

1. Проверка отсутствия напряжения в испытуемых токопроводящих жилах. Снятие остаточного напряжения путем заземления испытуемых жил. 2. С испытуемой стороны кабеля концы токопроводящих жил разделываются (оголяются) и разводятся друг от друга на некоторое расстояние (5–10 см). 3. Каждая жила кабеля испытывается отдельно следующим образом: o Испытуемая жила подключается к одному из входов («+») мегаомметра, все остальные жилы объединяются между собой и подключаются к «земле», куда также подключается второй вход («–») прибора (см. рисунок ниже). o На кабель подается напряжение. Если мегаомметр снабжен электромеханическим генератором, напряжение генерируется путем вращения рукоятки на оборотах 120–150 об/мин. Если генератор не предусмотрен, используется внешний источник электропитания (питающая сеть или аккумулятор). o Испытания проводятся в течение 1 минуты. По истечении этого времени результат заносится в журнал. o Далее действия повторяются по отношению к каждой токопроводящей жиле (испытуемая жила подключается к выводу мегаомметра, все другие — объединяются в единую цепь со вторым выводом прибора и подключаются к «земле»).
