Пожарный сертификат
Нужен ли пожарный сертификат на аварийные светильники? Нужен, если этот светильник выполняет еще и функцию пожарного оповещателя и автоматически включается при срабатывании сигнализации.
Такие извещатели оборудованы специальными разъемами, способными принимать сигналы от системы пожарной автоматики. Те модели в которых этого нет, не требуют сертификатов, но и использовать их для пожарного оповещения нельзя.
Еще к обязательным требованиям относится наличие сертификатов и соответствие ТР ТС 004/2011 “О безопасности низковольтного оборудования” (скачать). Грубо говоря, светильник не должен ударить током.
Это вам не трековый вариант, который можно перемещать даже под напряжением.
Например, если вы снимаете плафон для замены лампочки, нигде при этом не должно быть оголенных токоведущих частей, до которых можно случайно прикоснуться.
Один большой аккумулятор или много маленьких?
Очень многие для небольших зданий и магазинчиков советуют применять универсальные блоки с одним большим аккумулятором.
Чаще всего такие используют для подключения систем охранно-пожарной сигнализации и видеонаблюдения.
Вроде бы все логично, купил одну такую штуку, подключил через нее максимальное количество лампочек, видеонаблюдение, сигнализацию и сэкономил кучу денег.
Ошибка
Через них даже запитывают обычные светодиодные потолочные споты U=12V и мощностью 4-5Вт.
То есть, вам предлагают даже не покупать специальные
светильники. Однако будут ли такие споты соответствовать требованиям по
испытательной температуре нагрева корпуса (850С), почему-то мало кто задумывается.
Аккумулятор к блоку продается отдельно. В некоторых
версиях ставится реле, которое при выходе из строя АКБ начинает издавать
непрерывный звенящий звук.
От такого источника теоретически можно подключить и светильники непостоянного действия. Для этого на выходе необходимо поставить промежуточное реле или контактор, который будет замыкать свои контакты и срабатывать при пропадании света (напряжения питания).
Однако вам будет тяжело выполнить требование включения аварийного светильника непостоянного действия при срабатывании системы автоматической пожарной сигнализации.
В целом ряде СП четко говорится о прямой взаимосвязи
такого освещения с системой АПС.
В светильниках со встроенными БАП аккумулятор идет в каждом корпусе. Соответственно, при наличии даже в маленьком здании десяти и более точек аварийного эвакуационного освещения, рано или поздно менять АКБ придется везде.
При этом зачастую в дорогих светильниках ставят батареи, которые очень трудно заменить. В продаже попросту не найти подходящих. Поэтому люди и покупаются на такое, якобы универсальное решение.
Ставишь в щитовой один такой блок с АКБ максимально возможной емкости и запитываешь от него все что можно. Все было бы хорошо, если бы не одно НО.
Согласно ГОСТ 60598-22 независимые блоки аварийного питания в автономных светильниках должны находиться от самого светильника на удалении не более 1 метра!
А еще каждый аварийный светильник без функционала тестирования (выведенная кнопка ТЕСТ или разъем для группового опробывания через специальные реле) не пригоден к подобной эксплуатации.
Электрик регулярно должен делать обход и проверять работоспособность эвакуационного освещения. Плюс вести журнал проверок.
Поэтому построить разветвленную сеть эвакуационного освещения от одного такого универсального блочка, используя обычные маломощные светодиодные лампочки и при этом соблюсти все правила, не получится.
Можно ли самостоятельно смонтировать аварийное освещение
Аварийное освещение на производстве
Каких-то особых требований к тому, кто должен монтировать системы аварийного освещения, в законодательстве нет. При проверке сотрудниками МЧС, главное, чтобы оно было и удовлетворяло ГОСТ Р 55842-2013, СНиП 23-05-95 и ПУЭ, Глава 6.1 «Аварийное освещение». Поэтому для офиса или небольшого производства, вполне возможно смонтировать систему своими руками, точнее руками обслуживающих электрические сети и электрооборудование штатных работников.
Для того, чтобы сделать все правильно, нужно изучить вышеуказанные и некоторые другие нормативные документы. Чтобы облегчить вам работу, тезисно изложим основные требования. При этом не будем брать в расчет аварийное освещение крупных или особых объектов (метрополитен, лифты и т. п.), эксплуатацией которых занимаются специализированные службы.
Необходимо правильно разместить светильники, и выбрать необходимое время их работы
На путях эвакуации они должны обеспечивать интенсивность не менее 1 люкса, и работать при отключении центрального электроснабжения не менее часа.
- Дополнительно освещаются лестницы, пересечения коридоров, перепады уровня пола, дверные проемы, выходы, а также места, где находятся гидранты, противопожарный инвентарь, телефоны или другие средства вызова экстренных служб. Также должно быть освещено и расположение самих вывешенных планов эвакуации.
- Если помещение имеет площадь больше за 60 квадратных метров,то монтируется светильник работающий час, и дающий свет не слабее ½ люкса. Рекомендуется устанавливать такие же средства освещения во всех помещениях, где постоянно есть люди, особенно если в них нет доступа солнечного света через окна.
- В зонах повышенной опасности (для большинства офисов и административных задний, это электрощитовые и места размещения серверов) освещение должно иметь яркость не меньше чем 1/10 от нормальной, но превышать 15 люкс. Работать они должны также час. Кроме того, для таких мест нормируется и время перехода из обычного режима в аварийный — 0,5 секунды (светодиодная лампа аварийного освещения включается мгновенно).
- Резервное освещение — должно работать не менее часа (это достаточное время для безаварийного завершения работы или технологического процесса). Освещенность не менее трети от нормальной.
Правильно разместить и осветить знаки эвакуации
Хотя их размещение не особо касается вопроса аварийного освещения, все же перечислим то, что требует типовая инструкция:
- Направляющая стрелка на зеленом фоне с направлением движения — ее вывешивают совместно с другими знаками;
- Направление движения к выходу направо, налево — на стенах в местах поворотов;
- Движение вверх или вниз (стрелка под углом) — перед началом наклонных плоскостей по которым следует перемещаться;
- Вверх и вниз по лестнице — соответственно на лестницах;
- Указатель выхода (Выход или Exit) — на дверях выходов или в дополнение указателям направления;
- Красная стрелка — совместно со знаками, обозначающими местонахождение пожарного инвентаря, рукавов гидрантов, средств вызова экстренного вызова помощи, указывает не путь эвакуации, а направление движения к ним.
- Знаки, обозначающие места хранения противопожарных средств и т. п. — на местах их хранения или совместно с красной стрелкой.
Нормируется время работы знаков в 1 час (как и фонарей других типов аварийного освещения). При этом необязательно чтобы они освещались изнутри, можно закрепить рядом с ними наружный светильник. Яркость освещения этих указателей должна быть не меньше 10 кандел на м2, но если задымление не в помещении где установлен знак, то ее можно снизить до 2 кандел на м2.
Не надо смешивать знаки безопасности и предписывающие знаки. Вторые обычно располагаются на синем фоне и подсказывают, что можно делать в обычной (неаварийной ситуации). Например, «место для курения», «проход здесь» и другие, не требуют подсветки.
Правильно подвести проводку к светильникам
Кабель с огнезащитой
Если мы не используем лампы светодиодные аварийного освещения аккумуляторные, то нам необходимо провести к ним провода от общих аварийных батарей или генераторов. Требуется, чтобы аварийное, эвакуационное и резервное освещение питались по разным линиям.
Причем, первые два типа делают из огнестойкого кабеля, так как они должны сохранять работоспособность при пожаре. К кабелю резервного освещения, почему то особых требований не предъявляется.
Будем рады, если этой статьей мы раскрыли для вас тему— светодиодное аварийное освещение, его плюсы и минусы, и объяснили, как выполнить его с помощью светодиодных ламп.
Эвакуационное освещение
Эвакуационное освещение обеспечивает на полу основных проходов ( или на земле) и на ступенях лестниц наименьшую освещенность в помещениях 0 5 лк, на открытых территориях 0 2 лк. Светильники безопасности в помещениях могут использоваться для эвакуационного освещения.
Эвакуационное освещение выполняется в производственных помещениях с постоянно работающими в них людьми ( 100 чел. Светильники эвакуационного освещения должны быть присоединены к сети, не зависящей от сети рабочего освещения, начиная от щита подстанции ( распределительного пункта освещения) и обеспечивать освещенность 30 лк.
Эвакуационное освещение должно обеспечивать в помещениях и проходах освещенность не менее 0 5 лк на уровне пола.
Эвакуационное освещение должно включаться автоматически при прекращении электропитания рабочего освещения.
| Виды искусственного освещения. |
Эвакуационное освещение в помещениях или местах производства работ вне зданий следует предусматривать: в местах, опасных для прохода людей; в проходах и на лестницах, служащих для эвакуации людей, при числе эвакуирующихся более 50 чел.
Эвакуационное освещение должно быть предусмотрено во всех помещениях, где возможно пребывание не менее 50 чел.
Эвакуационное освещение предназначено для обеспечения эвакуации людей из производственного помещения при авариях и отключении рабочего освещения; организуется в местах, опасных для прохода дюдей: на лестничных клетках, вдоль основных проходов производственных помещений, в которых работают более 50 чел. Минимальная освещенность на полу основных проходов и на ступеньках при эвакуационном освещении должна быть не менее 0 5 лк, на открытых территориях – не менее 0 2 лк.
Эвакуационное освещение предназначено для обеспечения эвакуации людей из производственного помещения при авариях и отключении рабочего освещения; организуется в местах, опасных для прохода людей: на лестничных клетках, вдоль основных проходов производственных помещений, в которых работают более 50 чел. Минимальная освещенность на полу основных проходов и на ступеньках при эвакуационном освещении должна быть не менее 0 5 лк, на открытых территориях – не менее 0 2 лк. Охранное освещение устраивают вдоль границ территорий, охраняемых специальным персоналом.
Эвакуационное освещение должно быть предусмотрено во всех помещениях, где возможно пребывание не менее 50 чел.
Эвакуационное освещение предназначено для эвакуации людей из производственных помещений при авариях или отключении рабочего освещения. Оно организуется в опасных для прохода людей: на лестничных клетках, вдоль основных проходов производственных помещений, в которых работают более 50 человек. Минимальная освещенность на полу должна составлять в помещениях не менее 0 5 лк, на открытых территориях – не менее 0 2 лк.
Освещение зон повышенной опасности
Освещение зон повышенной опасности важно для сохранения жизни и здоровья персонала, участвующего в непрерывных производственных процессах. К таким местам относятся:
- помещения с установленным в нем травмоопасным оборудованием;
- лифты, котельные;
- холлы зданий;
- вдоль всего эвакуационного маршрута;
- технические помещения;
- помещения, где установлены пульты управлением аварийными системами.
Минимальное значение освещенности составляет 15 Лк, максимальное – 150 Лк. Т.е. соотношение неравномерности освещенности в минимальной и максимальной точке – 1 к 10 (СП 52.13330.2016 п.7.6.7, таблица 7.28).
Согласно ПУЭ
Требования к аварийному освещению приведено в п. 6.1.21-6.1.29 ПУЭ.
6.1.21. Аварийное освещение разделяется на освещение безопасности и эвакуационное.
Освещение безопасности предназначено для продолжения работы при аварийном отключении рабочего освещения.
Светильники рабочего освещения и светильники освещения безопасности в производственных и общественных зданиях и на открытых пространствах должны питаться от независимых источников.
6.1.22. Светильники и световые указатели эвакуационного освещения в производственных зданиях с естественным освещением и в общественных и жилых зданиях должны быть присоединены к сети, не связанной с сетью рабочего освещения, начиная от щита подстанции (распределительного пункта освещения) или, при наличии только одного ввода, начиная от вводного распределительного устройства.
6.1.23. Питание светильников и световых указателей эвакуационного освещения в производственных зданиях без естественного освещения следует выполнять аналогично питанию светильников освещения безопасности (п. 6.1.21).
В производственных зданиях без естественного света в помещениях, где может одновременно находиться 20 человек и более, независимо от наличия освещения безопасности должно предусматриваться эвакуационное освещение по основным проходам и световые указатели «выход», автоматически переключаемые при прекращении их питания на третий независимый внешний или местный источник (аккумуляторная батарея, дизель-генераторная установка и т.п.), не используемый в нормальном режиме для питания рабочего освещения, освещения безопасности и эвакуационного освещения, или светильники эвакуационного освещения и указатели «выход» должны иметь автономный источник питания.
6.1.24. При отнесении всех или части светильников освещения безопасности и эвакуационного освещения к особой группе первой категории по надежности электроснабжения необходимо предусматривать дополнительное питание этих светильников от третьего независимого источника.
6.1.25. Светильники эвакуационного освещения, световые указатели эвакуационных и (или) запасных выходов в зданиях любого назначения, снабженные автономными источниками питания, в нормальном режиме могут питаться от сетей любого вида освещения, не отключаемых во время функционирования зданий.
6.1.26. Для помещений, в которых постоянно находятся люди или которые предназначены для постоянного прохода персонала или посторонних лиц и в которых требуется освещение безопасности или эвакуационное освещение, должна быть обеспечена возможность включения указанных видов освещения в течение всего времени, когда включено рабочее освещение, или освещение безопасности и эвакуационное освещение должны включаться автоматически при аварийном погасании рабочего освещения.
6.1.27. Применение для рабочего освещения, освещения безопасности и (или) эвакуационного освещения общих групповых щитков, а также установка аппаратов управления рабочим освещением, освещением безопасности и (или) эвакуационным освещением, за исключением аппаратов вспомогательных цепей (например сигнальных ламп, ключей управления), в общих шкафах не допускается.
Разрешается питание освещения безопасности и эвакуационного освещения от общих щитков.
6.1.28. Использование сетей, питающих силовые электроприемники, для питания освещения безопасности и эвакуационного освещения в производственных зданиях без естественного освещения не допускается.
6.1.29. Допускается применение ручных осветительных приборов с аккумуляторами или сухими элементами для освещения безопасности и эвакуационного освещения взамен стационарных светильников (здания и помещения без постоянного пребывания людей, здания площадью застройки не более 250 м2).
Согласно СП 52.13330.2011:
Виды аварийного освещения приведены в п.7.104 СП 52.13330.2011 «Естественное и искусственное освещение (СНиП 23-05-95)»:
Аварийное освещение подразделяется на эвакуационное и резервное.
Эвакуационное освещение подразделяется на: освещение путей эвакуации, эвакуационное освещение зон повышенной опасности и эвакуационное освещение больших площадей (антипаническое освещение).
Аварийное освещение предусматривается на случай нарушения питания основного (рабочего) освещения и подключается к источнику питания, не зависимому от источника питания рабочего освещения.
Эвакуационное освещение (п.7.107 СП 52.13330.2011) зон повышенной опасности следует предусматривать для безопасного завершения потенциально опасного процесса или ситуации.
Эвакуационное освещение больших площадей (антипаническое освещение) (п.7.108 СП 52.13330.2011) предусматривается в больших помещениях площадью более 60 м2 и направлено на предотвращение паники и обеспечение условий для безопасного подхода к путям эвакуации.
Резервное освещение (п.7.109 СП 52.13330.2011) следует предусматривать, если по условиям технологического процесса или ситуации требуется нормальное продолжение работы при нарушении питания рабочего освещения, а также если связанное с этим нарушение обслуживания оборудования и механизмов может вызвать:
- гибель, травмирование или отравление людей;
- взрыв, пожар, длительное нарушение технологического процесса;
- утечку токсических и радиоактивных веществ в окружающую среду;
- нарушение работы таких объектов, как электрические станции, узлы радио- и телевизионных передач и связи, диспетчерские пункты, насосные установки водоснабжения, канализации и теплофикации, установки вентиляции и кондиционирования воздуха для производственных помещений, в которых недопустимо прекращение работ, и т.п.
Резервное освещение, как правило, не должно использоваться для целей эвакуационного освещения. Если резервное освещение проектируется так, чтобы быть использованным для целей эвакуационного освещения, то оно должно удовлетворять соответствующим требованиям, установленным выше для эвакуационного освещения.
Согласно п.7.110 СП 52.13330.2011 освещенность от резервного освещения должна составлять не менее 30% нормируемой освещенности для общего рабочего освещения. Необходимость создания для резервного освещения более высоких освещенностей определяется технологами в зависимости от условий функционирования данного объекта.
Резервное освещение должно обеспечивать 50% нормируемой освещенности не более чем через 15 с после нарушения питания рабочего освещения и 100% нормируемой освещенности — не более чем через 60 с, если иное не установлено специальными нормами или соответствующим обоснованием.
Световые указатели (знаки безопасности) устанавливаются (п.7.111 СП 52.13330.2011) :
- над каждым эвакуационным выходом;
- на путях эвакуации, однозначно указывая направления эвакуации;
- для обозначения поста медицинской помощи;
- для обозначения мест размещения первичных средств пожаротушения;
- для обозначения мест размещения средств экстренной связи и других средств, предназначенных для оповещения о чрезвычайной ситуации.
Питание световых указателей в нормальном режиме должно производиться от источника, не зависимого от источника питания рабочего освещения; в аварийном режиме переключаться на питание от третьего независимого источника, например — встроенную в светильник аккумуляторную батарею. Продолжительность работы световых указателей должна быть не менее 1 ч.
Для аварийного освещения следует применять (п.7.112 СП 52.13330.2011):
а) светодиодные источники света;
б) люминесцентные лампы — в помещениях с минимальной температурой воздуха не менее 5 °С и при условии питания ламп во всех режимах напряжением не ниже 90% номинального;
в) разрядные лампы высокого давления при условии их мгновенного или быстрого повторного зажигания как в горячем состоянии после кратковременного отключения, так и в холодном состоянии;
г) лампы накаливания — при невозможности использования других источников света.
п.7.113 Осветительные приборы аварийного освещения допускается предусматривать постоянного действия, включенными одновременно с осветительными приборами рабочего освещения, и непостоянного действия, автоматически включаемыми при нарушении питания рабочего освещения в данной зоне. В случае применения для рабочего и аварийного освещения светильников с однотипным корпусом светильники аварийного освещения должны быть помечены специально нанесенной буквой «А» красного цвета.
Знаки безопасности и система «антипаника»
Системы в виде знаков безопасности используются для оснащения путей эвакуации, они полностью соответствуют ГОСТ 12.4.026-2001. Системы оповещения выполнены в виде знаков, имеют зеленый фон с изображениями и надписями, показывающими направление для эвакуации. Знаки ставятся на лестничных площадках, у дверей эвакуационных выходов, в коридорах. Требования к аварийному освещению этого типа предусматривает следующее оформление и коды:
- Е 02-01 в виде большой белой стрелки – используется с другими типами знаком для определения направления движения;
- Е 03 – показывает направление движения для эвакуации направо;
- Е 04 – показывается эвакуационное направление влево;
- Е 05 – показывает движение вверх по наклонной плоскости;
- Е 11 – движение прямо по направлению к выходу, такой знак подвешивается к потолку или крепится на верхних уровнях;
- Е 14 – движение по лестнице вниз;
- Е 22 – знак «ВЫХОД», показывает, где находится эвакуационный ближайший выход.
В помещениях площадь которых составляет больше 60 кв.м., необходима установка антипанического освещения с минимальным уровнем освещенности в 0,5 Лк при удаленности в 50 см от стен. Работоспособность такого освещения не должна быть меньше 1 часа. Минимальное количество источников света – минимум 1 единица на помещение.
Места размещения светильников
Осветительные приборы устанавливаются на всем протяжении эвакуационного пути (СП 52.13330.2016 п.7.6.3):
в местах аварийного выхода/входа из здания;
Указатель над выходом/входом
коридоры и проходы по следованию эвакуационного пути;
Размещение светового указателя в коридорах
лестничные пролеты. Свет настраивается таким образом, чтобы каждая ступенька освещалась прямым потоком света;
Размещение световых указателей на лестницах
в местах изменения уровня (точка перепада) напольного покрытия;
Размещение указателей в местах изменения уровня пола
в местах изменения эвакуационного пути (перекрестки, повороты);
Размещение указателей в местах изменения пути
длинные широкие помещения. По прямой оси, проходящей от одного выхода до другого, выделяется «световой коридор» шириной 2 м (по 1 м в каждую сторону от оси);
Размещение указателей в широких помещениях
над установленной схемой (планом) эвакуации и пунктом медицинской помощи;
Подсветка плана эвакуации
места расположения средств пожаротушения (пожарный кран, емкости с песком, лопаты, ведра) и экстренной связи.
Подсветка пожарного щита
Для чего нужно и как обустраивается эвакуационное освещение?
Во всех общественных местах, заведениях различного назначения должно быть предусмотрено эвакуационное освещение. Это совокупность электрических приборов, которые обеспечивают нормальную видимость в закрытых помещениях при авариях на линии подачи промышленного электричества.
Эвакуационное освещение предназначено для обеспечения нормальной жизнедеятельности персонала и посетителей здания на тот период, который необходим для того, чтобы они могли безопасно для жизни и здоровья покинуть его по предусмотренным для этого маршрутам и путям сообщения. Кроме того, осветительные приборы и вспомогательное оборудование может размещаться и на открытой местности.
Во всех случаях подсветка должна быть устойчивой к влиянию экстремальных внешних факторов, которые имеют место во время стихийных бедствий, техногенных катастроф, террористических актов и боевых действий. В зависимости от требований к объекту недвижимости, включение системы может производиться вручную, автоматически и полуавтоматически.
Выбор источников света для аварийного освещения
По СП 52.13330.2016 для аварийных светильников можно использовать определенные источники света. При выборе исходить из особенностей здания, типа питания и других аспектов. Основные варианты:
Светодиодные светильники. Лучшее решение на сегодня, обеспечивающее хорошее качество света без мерцания
Также этот вариант отличает малое потребление электроэнергии, что особенно важно при использовании питания от аккумулятора, можно ставить батарею меньшей емкости и тем самым удешевить стоимость.
Светодиодные ленты – еще один вариант, имеющий такие же характеристики, как светильники, но при этом занимает меньше места. С помощью ленты можно сделать сплошную подсветку по длине коридора, что еще больше повысит безопасность при эвакуации.
Люминесцентные лампы можно использовать, если температура в помещении не опускается ниже 5 градусов
Этот вариант нормально работает только в тепле, поэтому его не стоит ставить в неотапливаемых производственных помещениях и в холодных коридорах.
Газоразрядные лампы также допускается устанавливать. Но только при условии, что они быстро отключаются и без проблем разгораются вновь после непродолжительного выключения.
Лампы накаливания применять в аварийном освещении не рекомендуют. Но если нет другого выхода, можно использовать и их.
Светодиодное оборудование лучше всего подходит для систем аварийного и резервного освещения.
- Все узлы системы, в которые входят кроме лампы блок, контрольный узел и аккумуляторная батарея должны располагаться в корпусе или на расстоянии не более полуметра от него.
- Также на аварийных светильниках должен быть индикатор, показывающий, в каком режиме работает оборудование.
- Лампа должна обеспечивать индекс цветопередачи не меньше 40 Ra.
- Следует знать разницу между эвакуационными и аварийными светильниками. Первый тип указывает направления и выходы, чаще всего на поверхности наклеены пиктограммы или стрелки. Аварийные используются везде и обеспечивают нормальную видимость, чтобы человек мог видеть, куда идет.

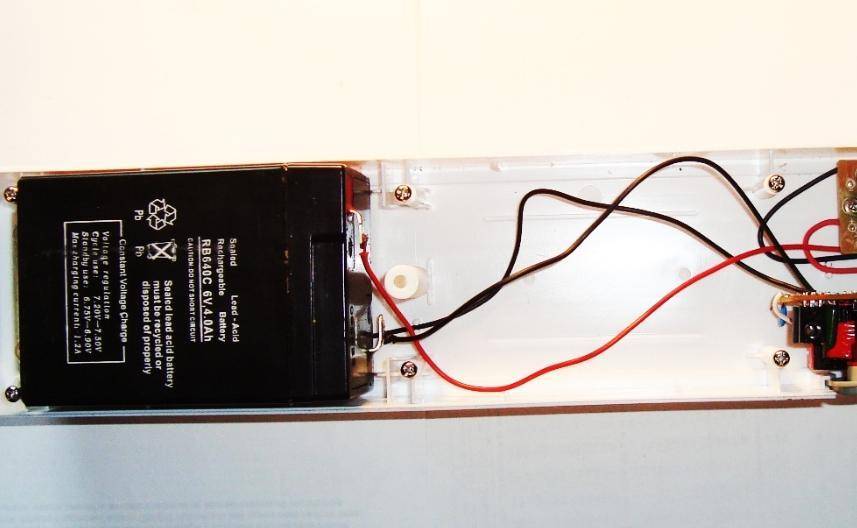

Аккумуляторная батарея чаще всего располагается внутри корпуса светильника.
Линии аварийного освещения, если оно запитывается от отдельного контура, не должны проходить рядом с основной проводкой, чтобы исключить повреждение обоих контуров одновременно.
