Характеристики срабатывания защитных автоматических выключателей
Класс АВ, определяющийся этим параметром, обозначается латинским литером и проставляется на корпусной части автомата перед цифрой, соответствующей номинальному току.
В соответствии с классификацией, установленной ПУЭ, защитные автоматы подразделяются на несколько категорий.
Автоматы типа МА
Отличительная черта таких устройств – отсутствие в них теплового расцепителя. Аппараты этого класса устанавливают в цепях подключения электрических моторов и других мощных агрегатов.
Приборы класса А
Автоматы типа А, как было сказано, обладают самой высокой чувствительностью. Тепловой расцепитель в устройствах с времятоковой характеристикой А чаще всего срабатывает при превышении силой тока номинала АВ на 30%.
Катушка электромагнитного расцепления обесточивает сеть в течение примерно 0,05 сек, если электроток в цепи превышает номинальный на 100%. Если по какой-либо причине после увеличения силы потока электронов в два раза электромагнитный соленоид не сработал, биметаллический расцепитель отключает питание в течение 20 – 30 сек.
Автоматы, имеющие времятоковую характеристику А, включаются в линии, при работе которых недопустимы даже кратковременные перегрузки. К таковым относятся цепи с включенными в них полупроводниковыми элементами.
Защитные устройства класса B
Аппараты категории B обладают меньшей чувствительностью, чем относящиеся к типу A. Электромагнитный расцепитель в них срабатывает при превышении номинального тока на 200%, а время на срабатывание составляет 0,015 сек. Срабатывание биметаллической пластины в размыкателе с характеристикой B при аналогичном превышении номинала АВ занимает 4-5 сек.
Оборудование этого типа предназначено для установки в линиях, в которые включены розетки, приборы освещения и в других цепях, где пусковое повышение электротока отсутствует либо имеет минимальное значение.
Автоматы категории C
Устройства типа C наиболее распространены в бытовых сетях. Их перегрузочная способность еще выше, чем у ранее описанных. Для того, чтобы произошло срабатывание соленоида электромагнитного расцепления, установленного в таком приборе, нужно, чтобы проходящий через него поток электронов превысил номинальную величину в 5 раз. Срабатывание теплового расцепителя при пятикратном превышении номинала аппарата защиты происходит через 1,5 сек.
Установка автоматических выключателей с времятоковой характеристикой C, как мы и говорили, обычно производится в бытовых сетях. Они отлично справляются с ролью вводных устройств для защиты общей сети, в то время как для отдельных веток, к которым подключены группы розеток и осветительные приборы, хорошо подходят аппараты категории B.
Автоматические выключатели категории Д
Эти устройства имеют наиболее высокую перегрузочную способность. Для срабатывания электромагнитной катушки, установленной в аппарате такого типа, нужно, чтобы номинал по электротоку защитного автомата был превышен как минимум в 10 раз.
Срабатывание теплового расцепителя в этом случае происходит через 0,4 сек.
Устройства с характеристикой D наиболее часто используются в общих сетях зданий и сооружений, где они играют подстраховочную роль. Их срабатывание происходит в том случае, если не произошло своевременного отключения электроэнергии автоматами защиты цепи в отдельных помещениях. Также их устанавливают в цепях с большой величиной пусковых токов, к которым подключены, например, электромоторы.
Защитные устройства категории K и Z
Автоматы этих типов распространены гораздо меньше, чем те, о которых было рассказано выше. Приборы типа K имеют большой разброс в величинах тока, необходимых для электромагнитного расцепления. Так, для цепи переменного тока этот показатель должен превышать номинальный в 12 раз, а для постоянного – в 18. Срабатывание электромагнитного соленоида происходит не более чем через 0,02 сек. Срабатывание теплового расцепителя в таком оборудовании может произойти при превышении величины номинального тока всего на 5%.
Этими особенностями обусловлено применение устройств типа K в цепях с исключительно индуктивной нагрузкой.
Приборы типа Z тоже имеют разные токи срабатывания соленоида электромагнитного расцепления, но разброс при этом не столь велик, как в АВ категории K. В цепях переменного тока для их отключения превышение токового номинала должно быть трехкратным, а в сетях постоянного – величина электротока должна быть в 4,5 раза больше номинальной.
Аппараты с характеристикой Z используются только в линиях, к которым подключены электронные устройства.
Наглядно про категории автоматов на видео:
Что такое автоматический выключатель
Современные технологии позволяют человеку жить максимально комфортно и удобно. Многие изобретатели, в первую очередь, попытались усовершенствовать электроприборы и электросистемы, это удалось им более чем.
Самым ярким примером здесь является автоматический выключатель. Что такое выключатель знает каждый человек, ведь это простой замыкающий механизм, который включает что-нибудь, замыкая электрический круг и размыкает (выключает) с помощью обычного механического щелчка.
Особенности работы автоматических выключателей
Главной задачей всех автоматических выключателей является защита электросистемы или электрооборудования от перегорания из-за критических повышений напряжения. Современные автоматические выключатели совмещают в себе три принципа расцепления:
- механическое расцепление, то есть ручное выключение питания с помощью язычка выключателя;
- соленоидное или электромагнитное – такой принцип задействуется без механических вмешательств, при коротком замыкании (электрическая цепь размыкается самостоятельно). Срабатывает в течении доли секунды, не допуская выгорания электрических устройств при замыкании в сети;
- тепловой принцип расцепления защищает прибор или отдельную часть электрической системы при перегрузке.
Преимущества автоматических выключателей
Учитывая дополнительные защитные возможности автоматических выключателей, стоит отметить их практичность и актуальность при повседневном пользовании.
Теоретически, человек не может знать, когда случится замыкание или перегрузка электрической системы, по этой причине он не может перестраховать себя от перегорания и даже возгорания электрических приборов под воздействием вышеупомянутых факторов. Но такую защитную функцию прекрасно выполняют автоматические выключатели.
Если вы цените безопасность и надежность, установите выключатели-автоматы, которые подарят вам спокойствие и не допустят электрических возгораний и поломок электроприборов из-за неполадок сети.
Совет
Подробно о автоматических выключателях и принципах их работы можно узнать из этого ролика:
Как выбрать автоматический выключатель?
Что же такое автоматический выключатель (АВ) и почему его нужно выбирать?
По своей сути это электромеханическое устройство, которое выполняет функционал по прерыванию токов короткого замыкания и токов перегрузки в сети, защищая ее и подключенные электроприемники от повреждений и возгорания, служит для ее замыкания и размыкания в нормальных условиях при протекании рабочих токов нагрузки. Прерывание сверхтоков или токов короткого замыкания происходит соответственно в автоматическом режиме. А выбрать его нужно правильно для того, чтобы прерывал он их надежно, своевременно и селективно.

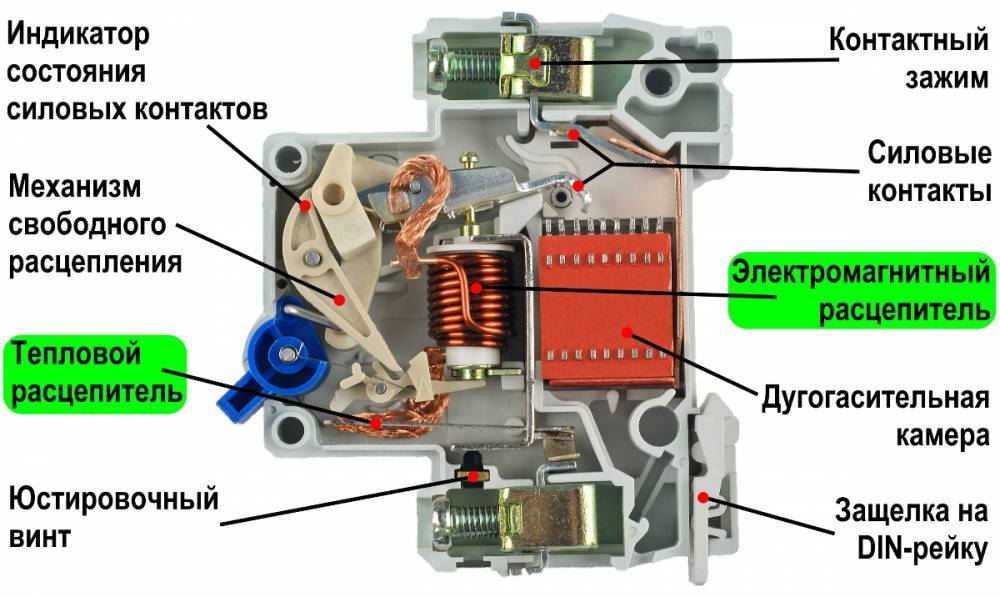

Основные «действующие лица» в работе типового выключателя – тепловой и электромагнитный расцепители, являющиеся исполнительными механизмами. Тепловой расцепитель освобождает удерживающее устройство и вызывает срабатывание АВ при перегрузке сети, а электромагнитный – при коротком замыкании.
Характеристики автоматических выключателей
Основные характеристики АВ, в том числе в соответствии с ГОСТ Р 50345-2010, определяемые и оцениваемые при выборе: 1) количество полюсов (одно-, двух-, трех- и четырехполюсные), с учетом количества фазных проводников подключаемой сети и нулевого провода; 2) номинальное рабочее напряжение; 3) номинальный ток; 4) диапазон токов мгновенного расцепления, определяемый классом выключателя – А, B, C, D, K, Z. 5) отключающая способность.
Расчетом автоматических выключателей для объектов промышленности, как правило, занимаются проектные институты и используют для этого специальные методики и программное обеспечение. По ним оцениваются величины нагрузок, выбираются проводники, рассчитываются токи КЗ на различных участках цепи и потом выбираются АВ, составляются карты селективности. Серьезными расчетами при монтаже устройств домашней электросети никто не занимается. Вполне достаточно произвести подбор выключателя по номинальному току и току мгновенного расцепления.
Общая логика и цепочка подбора АВ приведены ниже.
Для любой цепи, в которой устанавливается АВ, номинальный ток защитного аппарата должен быть выбран после оценки мощности, потребляемой электроприемниками. При этом следует понимать, что АВ предназначены защищать от перегрузки не сами электроприборы, а сеть, к которой они подключаются.
Например, когда состав, характеристики и группы электроприборов определены, то последовательность расчета такая: • высчитывается совокупная мощность всех без исключения электроприемников, запитываемых от конкретного АВ, рассчитывается сила тока. Возьмем для наглядности суммарную мощность нагрузки, равную 3000 Вт, тогда ток I = 3000 / 220 = 13,6 A. • выбирается стандартный автоматический выключатель с самым близким значением номинального тока из номинального ряда (6, 8, 10, 13, 16, 20, 25, 32, 40, 50, 63, 80, 100, 125 А) не менее рассчитанной величины силы тока нагрузки — In≥I. Выбираем АВ c In=16А.
Для упрощения подбора в статье приведена таблица соотношения между номиналом АВ, мощностью подключаемой нагрузки, схемой подключения и количеством полюсов.
Далее подбирается класс автоматического выключателя для отключения токов КЗ.
Классы или типы автоматических выключателей
Характер коммутационных процессов в сети предъявляет определенные требования к аппаратам при питании различного вида нагрузок. Поэтому АВ производителями выпускаются нескольких типов, каждый из которых отличается чувствительностью. Величина 3*Iн означает, что автомат отключится в случае, если величина сверхтока будет в 3 и более раз выше его номинала.
Для бытового применения вполне достаточно выключателей типов В, С. Все же следует учитывать, что АВ рассчитаны производителями на определенное число срабатываний. Поэтому не рекомендуется использовать автоматы в качестве выключателя нагрузки – это приводит к преждевременному изнашиванию механизма и подгоранию контактов.
ALEX1887 › Блог › Как работает автоматический выключатель?
В режиме штатной работы через автомат протекает ток, меньший или равный номинальному значению. Питающее напряжение от внешней сети подается на верхнюю клемму, соединенную с неподвижным контактом. С неподвижного контакта ток поступает на замкнутый с ним подвижный контакт, а от него, через гибкий медный проводник – на катушку соленоида. После соленоида ток подается на тепловой расцепитель и уже после него – на нижнюю клемму, с подключенной к ней сетью нагрузки.
В аварийных режимах автоматический выключатель отключает защищаемую цепь за счет срабатывания механизма свободного расцепления, приводимого в действие тепловым или электромагнитным расцепителем. Причиной такого срабатывания является перегрузка или короткое замыкание.

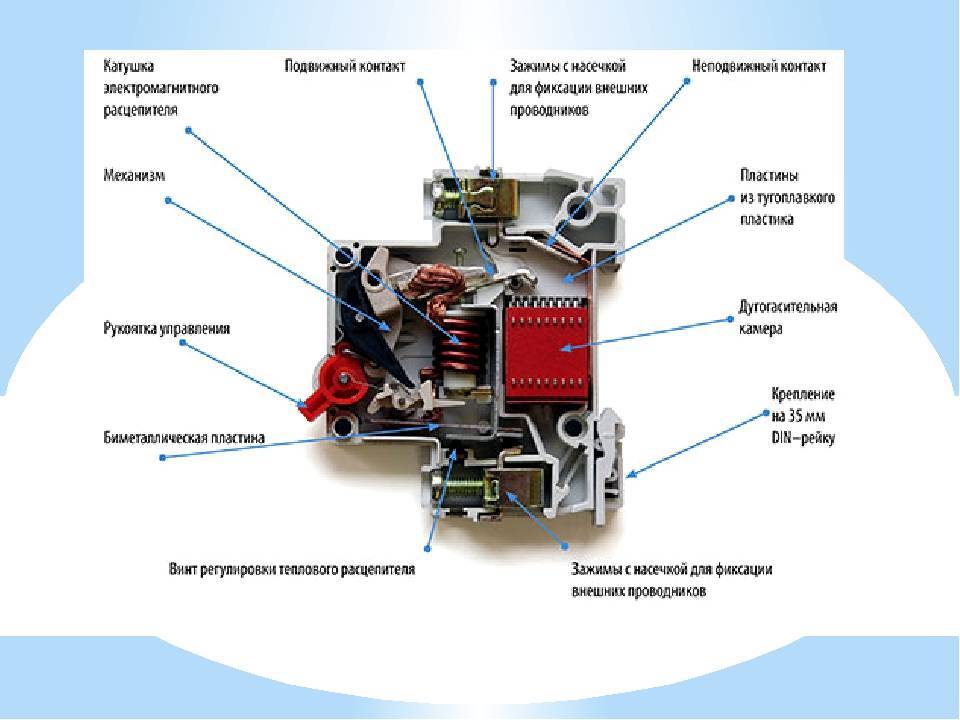

Тепловой расцепитель – это биметаллическая пластина, состоящая из двух слоев сплавов с различными коэффициентами термического расширения. При прохождении электрического тока пластина нагревается и изгибается в сторону слоя с меньшим коэффициентом термического расширения. При превышении заданного значения силы тока, изгиб пластины достигает величины, достаточной для приведения в действие механизма расцепления, и цепь размыкается, отсекая защищаемую нагрузку.
Электромагнитный расцепитель состоит из соленоида с подвижным стальным сердечником, удерживаемым пружиной. При превышении заданного значения тока, по закону электромагнитной индукции в катушке наводится электромагнитное поле, под действием которого сердечник втягивается внутрь катушки соленоида, преодолевая сопротивление пружины, и вызывает срабатывание механизма расцепления. В нормальном режиме работы в катушке также наводится магнитное поле, но его силы недостаточно, чтобы преодолеть сопротивление пружины и втянуть сердечник.
Как работает автомат в режиме перегрузкиРежим перегрузки возникает, когда ток в подключенной к автомату цепи превышает номинальное значение, на которое рассчитан автоматический выключатель. При этом повышенный ток, проходящий через тепловой расцепитель, вызывает повышение температуры биметаллической пластины и, соответственно, увеличение ее изгиба вплоть до срабатывания механизма расцепления. Автомат отключается и размыкает цепь.
Срабатывание тепловой защиты не происходит мгновенно, поскольку на разогрев биметаллической пластины потребуется некоторое время. Это время может варьироваться в зависимости от величины превышения номинального значения тока от нескольких секунд до часа.
Такая задержка позволяет избежать отключения питания при случайных и непродолжительных повышениях тока в цепи (например, при включении электродвигателей которые имеют большие пусковые токи).
Минимальное значение тока, при котором должен сработать тепловой расцепитель, устанавливается при помощи регулировочного винта на заводе-изготовителе. Обычно это значение в 1,13-1,45 раз превышает номинал, указанный на маркировке автомата.
На величину тока, при котором сработает тепловая защита, влияет и температура окружающей среды. В жарком помещении биметаллическая пластина прогреется и изогнется до срабатывания при меньшем токе. А в помещениях с низкими температурами ток, при котором сработает тепловой расцепитель, может оказаться выше допустимого.
Причиной перегрузки сети является подключение к ней потребителей, суммарная мощность которых превышает расчетную мощность защищаемой сети. Одновременное включение различных видов мощной бытовой техники (кондиционер, электрическая плита, стиральная и посудомоечная машина, утюг, электрочайник и т.д.) – вполне может привести к срабатыванию теплового расцепителя.
В этом случае определитесь, какие из потребителей можно отключить. И не спешите снова включать автомат. Вы все равно не сможете взвести его в рабочее положение, пока он не остынет, а биметаллическая пластина расцепителя не вернется в свое исходное состояние. Теперь вы знаете как работает автоматический выключатель при перегрузках
Как работает автомат в режиме короткого замыканияВ случае короткого замыкания принцип работы автоматического выключателя иной. При коротком замыкании ток в цепи резко и многократно возрастает до значений, способных расплавить проводку, а точнее изоляцию электропроводки. Для того чтобы предотвратить такое развитие событий необходимо мгновенно разорвать цепь. Электромагнитный расцепитель именно так и срабатывает.
Электромагнитный расцепитель представляет собой катушку соленоида, внутри которой расположен стальной сердечник, удерживаемый в фиксированном положении пружиной.
Номинальный ток и времятоковая характеристика
Далее следует одна из главных надписей — номинальный ток автомата. Например С25 или С16.
Первая буква обозначает времятоковую характеристику «С». Цифра после буквы — значение номинального тока.
Самые распространенные характеристики — «B, C, D, Z, K». Они определяют время отключения, в зависимости от тока короткого замыкания, проходящего через автомат. Если коротко, то:
B
автомат отключится «условно мгновенно» при токе КЗ в 3-5 раз больше номинала
В основном их ставят в цепях освещения.
C
при токе КЗ в 5-10 раз больше номинала
Универсальное применение в сетях со смешанной нагрузкой.
D
в 10-20 раз больше Iном
Используются для подключения электродвигателей.
Z
в 2-3 раза
Актуально в схемах с электронными устройствами.
K
в 8-12 раз
Подходит только для оборудования с индуктивной нагрузкой.
Все подобные устройства имеют тепловую и электромагнитную защиту. Хотя тепловая иногда может и не ставится. Но об это чуть позже.
Электромагнитная — в диапазоне вышеприведенных параметров в зависимости от типа характеристики.
Обратите внимание, что при значении С25, автомат не отключит нагрузку в 26 Ампер. Это случится только при величине тока в 1,13 раз большую от 25А
Да и то, через довольно длительный промежуток времени (более 1 часа).
Есть такое понятие как:
ток срабатывания – 1,45*Iном
Автомат гарантировано сработает в течение часа.
ток не срабатывания – 1,13*Iном
Автомат не должен сработать в течение часа, а только по истечении этого времени.
Еще не забывайте, что значение номинального тока на корпусе указано для окружающей температуры в +30С. Если вы поставите аппарат в бане или на фасаде дома, прямо под лучами солнца, то 16 Амперный автомат, знойным летним деньком может сработать при токе, даже меньше номинального!
Отключающая способность
4500А или 6000А – номинальная отключающая способность тока в амперах при номинальном напряжении.
Это означает, что если на нагрузке или на кабеле по которому она питается, случится короткое замыкание с силой тока 6000А, то данный аппарат сможет успешно выполнить свою задачу и отключит потребителя.
Если же ток будет больше 6000А, то контакты автомата могут свариться между собой, “прикипеть”, либо разрушатся (выгорят) стенки корпуса.
С какой именно величиной тока (4,5кА или 6кА) выбирать автоматы для щитовой в многоэтажках, а какие устанавливать при проживани в частном доме за городом, читайте в отдельной статье.
Бывают аппараты рассчитанные и на бОльшие токи КЗ. Причем при Iном=0,5-25А это будет ток КЗ в 25кА, а при Iном=32-63А всего лишь 15кА.
Это объясняется невозможностью рассеять большую мощность дуги при таких компактных габаритах. Хотите токи еще больше? Тогда ищите экземпляры чуть пошире.
Причем речь здесь не идет о промышленных габаритных выключателях. Это те же самые модульные автоматы, правда с одним исключением.
Они занимают на дин-рейке, в отличие от стандартных не один модуль, а полтора. Вот пример от ABB на токи КЗ до 50кА!
Класс токоограничения
Цифра после тока КЗ (3 или 2) – класс токоограничения.
Выключатель с такой функцией не позволяет току короткого замыкания принимать его самое максимальное значение и производит отключение на как можно ранней стадии.
То есть, эта цифра показывает, насколько быстро внутри устройства гасится электрическая дуга, не позволяя отдельным элементам и деталям, нагреваться до предельных температур и способствовать пожару.
Класс ‘2’
ограничивает ток КЗ в пределах половины полупериода
Класс ‘3’
в пределах 1/3 полупериода
Грубо говоря, автомат с “троечкой”, справится с последствиями тока КЗ быстрее, чем с “двоечкой”. По времени это можно отразить следующей таблицей.
Устройства с “первым” классом, вообще никоим образом и никакими цифрами не маркируются.
Все вышеприведенные маркировки располагаются на лицевой стороне. Теперь переходим к боковой грани. Там тоже есть масса полезной информации.
Дифференциальный автомат – что это такое?
И напоследок разберемся с принципом работы дифференциального автоматического выключателя. Это устройство для защиты, которое при аварии отключает сразу и ноль, и фазу. В функции прибора входит:
- Слежение за током короткого замыкания, а также отключение цепи при его появлении.
- Отключение цепи при превышении допустимой нагрузки.
- Имеются ли токи утечки. В том случае, если кто-то прикасается к оголенным проводам, происходит утечка тока. Дифференциальный автомат при этом отключается.
По сути, этот прибор совмещает в себе два устройства – простой автоматический выключатель и УЗО. Главный плюс в том, что ваша безопасность и электропроводка всегда под защитой (конечно, если все сделано по правилам). Также можно выделить еще один плюс – нет необходимости в установке УЗО. Кроме того, в щитке прибор занимает немного места. И подключить к электросети прибор не составит труда.
Но есть и недостатки. В частности, на некоторых моделях отсутствуют флажки, поэтому сразу определить причину срабатывания сложно. Второй недостаток – если вышла из строя одна половина прибора, придется менять все устройство полностью. Ремонтировать его нельзя. И самый главный недостаток – это стоимость. Она значительно выше, чем у УЗО и обычного автомата. Поэтому, прежде чем ставить дифференциальные выключатели, решите, нужно ли вам это. Вполне возможно, что проще окажется поставить УЗО и обычный автомат.
Параметры автоматических выключателей
Необходим правильный подбор номинала Функция защитного автомата заключается в том, чтобы защищать электрическую проводку до того, как ток превысит допустимое значение. Это означает, что автоматический выключатель по току выбирается всегда меньшим, чем допустимый длительный ток электрической проводки.
Поэтому алгоритм выбора защитного автомата сводится к таким действиям:
- В первую очередь следует рассчитать толщину провода для конкретного участка, в зависимости от величины нагрузки.
- По таблице находится, какой силы ток выдерживают провода, в зависимости от сечения.
- Из всех имеющихся номиналов автоматов выбирается наиболее близкий по параметрам, но меньший, чем нагрузочная способность проводов. Номиналы автоматов имеют привязку к показателям длительного допустимого тока проводов и кабелей.
В качестве примера
Алгоритм выбора, не связан ни с какими сложностями и эффективно работает. Ниже представлена таблица, в которой отмечены максимальные величины электрического тока для проводников, которые прокладываются в домах или в квартирах. В этой же таблице в отдельной графе отмечены автоматы с номинальным рабочим током, которые рекомендовано применять в цепях таких проводников. Чтобы электропроводка не перегревалась и нормально работала, выбираются автоматы с показателями рабочего тока, которые меньше допустимых значений рабочего тока электропроводки.
Сначала следует подобрать сечение провода. Оно выбирается согласно расчетам, исходя из величины нагрузки. Например, чтобы запитать одну из нагрузок, по расчету нужно взять проводник, сечением 2,5 мм квадратных. Из таблицы видно, что этот проводник без проблем выдерживает ток до 27 ампер. Здесь же можно увидеть, что для защиты данного проводника следует установить автомат с рабочим током в 16 А.
Цепь работает следующим образом: до достижения 16 ампер, автомат работает нормально, как и электропроводка. Если ток начинает увеличиваться до определенной величины, автоматический выключатель начинает на него реагировать. Начинает работать тепловая защита. Чем больше превышается рабочий ток автомата, тем быстрее сработает защита. В случае короткого замыкания в сети, автоматический выключатель отключается мгновенно, поскольку защита от коротких замыканий и тепловая защита работают по-разному принципу.
Как рассчитать мощность потребителя
Как правило, характеристики автоматических выключателей выбираются в зависимости от мощности нагрузки. Проще сделать расчеты, если к электрической линии подключен только один электроприбор. Как правило, к одной линии подключают мощные бытовые приборы, а их потребляемая мощность всегда указывается в паспорте. Сложнее с линиями, к которым время от времени подключаются различные бытовые приборы, например, пылесосы, электроутюги, кухонные комбайны и т.д.
Но если учесть, что их работа кратковременная, то электропроводка выбирается в зависимости от того, сколько таких приборов может работать одновременно. Что касается вводного автомата, то он выбирается в зависимости от суммарной мощности всех потребителей. Можно воспользоваться простой формулой, а можно воспользоваться данными, указанными в паспорте. Как правило, в паспорте указывается не только мощность электроприбора, но и его реальный рабочий ток.
Формула расчета мощности потребителя
После того, как определена величина нагрузок, выбирается соответствующий автоматический выключатель по рабочему току. Его номинал может быть намного меньше или немного больше, но в любом случае он должен защищать электропроводку и его показатели не должны завышаться, по отношению к допустимому току электрических проводов.
Как правило, стараются выбирать электрические провода с запасом, хотя и здесь следует придерживаться разумных пределов. В таком случае, автоматы выбираются по току нагрузки и также с запасом, хотя также в разумных пределах. Автомат всегда должен выдерживать ток нагрузки, с некоторым запасом, или же работа приборов окажется не устойчивой и автомат может в любой момент отключить такую нагрузку, что совсем неправильно.
Установка
Многие доморощенные электрики считают, что установка автомата не составляет особого труда. Это справедливо, но нужно выполнять определенные правила. Расцепители автоматического выключателя, так же, как и пробочные предохранители, необходимо присоединять к сети так, чтобы при вывернутой пробке автомата его винтовая гильза была без напряжения. Соединение питающего проводника при одностороннем питании с автоматом должно производиться к неподвижным контактам.
Установка электрического однофазного двухполюсного автомата в квартире состоит из нескольких этапов:
- крепления выключенного устройства в электрощите;
- подсоединения проводов без напряжения к счетчику;
- подсоединения к автомату сверху проводов напряжения;
- включения автомата.
Крепление
В электрощите монтируем дин-рейку. Отрезаем нужный размер и крепим ее саморезами к электрощитку. Прищелкиваем автоматический расцепитель сети на дин-рейку при помощи специального замка, который расположен на задней части автомата. Проследите за тем, чтобы устройство стояло в режиме выключения.
Подсоединение к электросчетчику
Берем кусок провода, длина которого соответствует расстоянию от счетчика до автомата. Один конец присоединяем к электросчетчику, другой – к клеммам расцепителя, соблюдая полярность. Питающую фазу подсоединяем на первый контакт, а нулевой питающий провод на третий. Сечение провода – 2,5 мм.
Подсоединение проводов напряжения
С центрального распределительного электрощита питающие провода подходят к щитку квартиры. Их подсоединяем к клеммам автомата, который должен находиться в положении «выключен», соблюдая полярность. Сечение провода рассчитывается в зависимости от потребляемой энергии.
Включение автомата
Только после того как будет правильно произведена установка всех проводов, можно вводить в работу автоматический расцепитель тока.
Бывает так, что постоянное отключение автомата становится большой проблемой. Не пробуйте решить ее при помощи установки расцепителя с большим номинальным током. Такие приборы ставятся с учетом сечения проводов в доме, и, может быть, большой ток в сети недопустим. Решить проблему можно только путем обследования системы электрического снабжения квартиры профессиональными электриками.
Разработка средств безопасности электросетей стала актуальной с момента их появления. Различные перегрузки приводили не только к повреждению кабелей, но и к возникновению пожаров.
На сегодняшний день наиболее популярными устройствами данного типа стали автоматические выключатели.
Они позволяют предотвратить такие события, как пожары, повреждение электропроводки. Поскольку они автоматические, то и срабатывание происходит без участия человека. Выбор правильного выключателя поможет обезопасить помещение от возникновения аварий.
При каком токе сработает автомат?
В современных автоматах встроенно две защиты: электромагнитный расцепитель и тепловой, каждый
выполняет свою важную функцию. Электромагнитный расцепитель призван защищать от коротких замыканий
, иногда от неисправных электроприборов. Ток короткого замыкания очень большой и очень опасен для
проводки, приборов учета, поэтому необходимо моментальное срабатывание автомата, как правило время
срабатывания электромагнитного расцепителя не превышает 0,1 секунды или меньше (зависит от класса
токоограничения автомата), зависит от конкретного
прибора. Ток срабатывания такого расцепителя превышает номинальный в 5-10 раз! Естественно, от
незначительной перегрузки он не защитит. Для защиты от перегрузок предназначен тепловой расцепитель.
Время его срабатывания значительно дольше чем у магнитного, однако срабатывает тепловой расцепитель
даже от незначительных перегрузок. Тепловой расцепитель может сработать и за секунду, а может
“думать” целый час. Так вот, если 5-10 кратные перегрузки КЗ в течение 0,1 секунды провод переживет,
то целый час “висеть” под током, в 1,5 раза превышающем номинал автомата способен не всякий провод!
Поэтому давайте обратим внимание на более медленную, но более чувствительную защиту – тепловой
расцепитель автомата.
