Устройство переключателя фаз
Сразу надо отметить, что переключатель никак не влияет на качество энергии, для этой цели служат блок бесперебойного питания, генераторы, аккумуляторы и тому подобное. Сам ПФ лишь выбирает из трех фаз ту, что наиболее подходит для работы. Из этого вытекает вывод: использование переключателя возможно только при наличии минимум двух фаз. Там, где подключена только одна фаза, от установки ПФ ничего не изменится.
Переключатели можно разделить на две группы:
- ручного управления;
- автоматического управления.
Электропереключатель устанавливается после счетчика, поэтому если стоит однофазный счетчик, его придется менять на трехфазный. Потребляемая мощность не меняется, тариф остается тем же, следовательно, затраты на установку нового счетчика будут связаны только с его стоимостью и ценой установки, а также с подводом дополнительных фаз.
Использование ручного типа
В качестве ПФ ручного типа может использоваться трех- или четырехпозиционный кулачковый тумблер. Принцип действия ручного переключателя фаз сводится к поочередному включению пар контактов.
Они выпускаются двух видов:
- в корпусе;
- бескорпусные.
Переключатель состоит из вращающегося штока, на котором находится один или несколько кулачков. Для фиксации положения имеется стопор. Используется несколько пар контактов:
- подвижные;
- неподвижные.
Для возврата в исходное положение подвижные контакты имеют пружину. Сами контакты обычно покрываются слоем серебра, которое выдерживает большие температуры. Это необходимо для того, чтобы при размыкании больших токов, контакты не подгорали и не выходили из строя.
Работает выключатель следующим образом: при вращении вала кулачок через изоляционные штанги замыкает одну пару контактов. Дальнейшее вращение приводит к тому, что первая пара размыкается, а вторая замыкается. В некоторых конструкциях имеется положение, когда все контакты разомкнуты. Такое положение называется «выключено» и обозначается «0».
В других конструкциях штангу двигает не кулачок, а выемка. Позицию, при которой одна из пар контактов замкнута, обозначают цифрой 1,2 и так далее. Как правило, на выключателе показана схема контактов и последовательность их замыкания.
Автоматическое управление
Предприятия выпускают трехфазный автоматический переключатель фаз в огромном количестве
На что следует обращать внимание при покупке? В первую очередь на коммутирующий ток. Это максимальный ток, который это устройство способно разрывать. Ведь переключения происходят без снятия нагрузки
Какой ток используется в помещении, можно определить по автоматам, которые стоят перед счетчиком (если счетчик давно уже не меняли, то после него)
Ведь переключения происходят без снятия нагрузки. Какой ток используется в помещении, можно определить по автоматам, которые стоят перед счетчиком (если счетчик давно уже не меняли, то после него).
Второе, что поможет реализовать свои предпочтения в настройке, — это способ индикации. По этому признаку приборы можно разделить на:
- светодиодные;
- жидкокристаллические.
В первом случае индикация производится с помощью светодиодов, цвет свечения различный, но чаще зеленый. Устанавливаются на входе каждой фазы, тем самым показывая, какая фаза используется в настоящий момент. Жидкокристаллическое табло позволяет, кроме всего прочего, следить за фактическим напряжением.
Работает автоматический трехфазный переключатель следующим образом: все подключенные источники тока находятся под постоянным контролем, измеряется величина напряжения. Как только показания основной линии выходят за пределы установленных величин, переходит переброс нагрузки на резервную фазу.
Наблюдение за основной линией продолжается, и после того как ее показания придут в норму, происходит обратный переброс нагрузки. Для коммутации нагрузки используются магнитные пускатели, их еще называют реле переключения фаз.
Покупать переключатель фаз или не покупать
Владельцы промышленного оборудования лишены выбора. Реле наличия фаз может отслеживать вольтаж, вырубать питание, завидев опасность, контролировать правильность подсоединения. Если чередование линий неправильное, заведено неверно, прибор не даст нагрузке запуститься. Убережет от поломки дорогую технику. Понятно, заплатить придется немало, нужны инженеры по снабжению правильно организовать эксплуатацию.
Рядовые граждане цены переключателей фаз постыдятся назвать чрезмерными. Посмотрите, сколько на рынке стоит простой источник бесперебойного питания, сравните. Переключатель фаз весит меньше, размерами скромнее, выполнит похожую работу. Возникнет вопрос, где взять нужное питание.
Домовладение снабжается одной фазой, для контроля нужно больше. Успокоим жителей деревень: на столбе имеется полный комплект. Только если проводов минимум четыре. В промышленности жил три. Если схема питания с изолированной нейтралью.
Отрадно отметить: конструкция некоторых изделий сборная. Можно набрать по опциям нужное. Богаты изделия ABB. Итак, принцип действия переключателей фаз заключен в быстрой (мгновенной) смене питающей линии для нагрузки линии, выдерживающей заданные номиналы. Если отсутствует подходящая, напряжение вырубается. Что касается конкретных методов реализации, особенностей – нюансов море. Выше расписали сложнейшие электронные устройства, включающие элементы цифровой техники, простые и примитивные ручные рубильники.
Основные виды АПФ
В современных сетях нашей страны наиболее распространены модели переключателей PF 431 и PF 451. Рассмотрим их более подробно.
PF 431
Этот прибор обеспечивает надежную защиту бытовой аппаратуры от скачков напряжения на фазных жилах. Он может устанавливаться вместе с кондиционерами, холодильниками и морозильными камерами, компьютерами, системами сигнализации и видеонаблюдения и другой аппаратурой, которая должна непрерывно снабжаться электроэнергией.
Устройство работает по следующему принципу. Ко входу АПФ подключается трехфазное напряжение, к выходу – однофазная сеть с параметрами 220В, 50Гц. Прибор осуществляет контроль выходной разности потенциалов, и если она выходит за установленные пределы, подключает линию к фазной жиле, параметры которой соответствуют норме. При этом контроль за приоритетным проводником, которым для этой модели является L3, не прекращается.
Когда напряжение на ней нормализуется, происходит обратное подключение. Если разность потенциалов на L3 стабильна, переподключения питания на резервные фазы происходить не будет.
PF 451
Это устройство предназначено для обеспечения стабильности питания однофазных линий. Оно используется с различной бытовой аппаратурой, как и PF 431, и работает по аналогичному принципу, который незачем описывать повторно. Основная разница между ними заключается в том, что у PF 451 приоритетная фаза отсутствует. Поэтому для подключения всегда выбирается линия с оптимальными показателями напряжения.
Принцип работы и монтаж электроцепи на основе переключателя фаз на видео:
Переключатель фаз бывает не только автоматического, но и ручного типа. Однако электронное устройство более удобно в использовании, поскольку оно не требует контроля и вмешательства. Чтобы обеспечить надежную защиту бытовой аппаратуры, достаточно правильно настроить АПФ, и за сохранность техники можно будет не беспокоиться.
Область применения
Повторимся, что прежде чем заказать переключатель, вы должны знать – для его работы нужно 3 фазы. Резервные линии берутся именно с дополнительных фаз. Между фазами напряжение 380 Вольт, его называют «линейное», а между фазой и нулем 220 Вольт, его называют «фазным». Они связаны между собой, но в пределах этой статьи мы не будем углубляться в основы электротехники. Главное чтобы вы поняли, что для подключения к электросетям нужно наличие трёхфазной сети именно 380 Вольт.
Как уже было сказано, применяется этот прибор для подключения резервной линии. Это работает только в том случае, если одна из фаз трансформатора перегружена или произошел перекос. В случаях, когда на ввод трансформатор поступает «плохое» напряжение нужен автоматический ввод резерва с другой линии, переключатель фаз в этой ситуации не поможет.
Питание установок с непрерывным режимом работы осуществляется от переключателя фаз. Предлагаю рассмотреть область применения в наглядных примерах.
В медицине:
- аппараты жизнеобеспечения;
- холодильники с лекарствами в аптеках;
На производстве и в офисах:
- средства автоматизации;
- управляющая и аппаратура отслеживающая, записывающая сигналы;
- средства связи, стационарные радиостанции, диспетчерское оборудование;
- системы вентиляции;
В доме:
- газовый котел;
- система охраны;
- видеонаблюдение;
- система «умный дом»;
Реле выбора фаз. Автоматический переключатель фаз для важной нагрузки
Здравствуйте, уважаемые читатели сайта ! Предлагаю вам рассмотреть применение такого интересного устройства, как реле выбора фаз.
При трехфазном электроснабжении квартир и, особенно, частных домов, нередки случае, когда в одной или нескольких фазах бывают просадки или скачки напряжения. Иногда случается длительное пропадание одной из фаз.
В большинстве современных электрощитов применяются неотключаемые линии, слаботочные щиты, системы охранной сигнализации, видеонаблюдения, контроля доступа. Кнопка ОТПУСК (так называемый МАСТЕР-ВЫКЛЮЧАТЕЛЬ) применяется в связке с контактором, управляя его обмоткой, которая подключается в одну из фаз.
Как в этих схемах организовать бесперебойное электроснабжение?
Одним из таких решений является применение реле выбора фаз для переключения важной нагрузки и электроприборов на лучшую из трех фаз. Конечно, в комплексе с другими устройствами и схемами, повышающими надежность и безопасность системы электроснабжения!
Конечно, в комплексе с другими устройствами и схемами, повышающими надежность и безопасность системы электроснабжения!
Рассмотрим типовую схему подключения реле автоматического выбора фаз с использованием дополнительных контакторов. Такая схема позволяет подключать через реле нагрузку любой мощности.
Для примера рассмотрим схему с РВФ-02, оно достаточно компактно и устанавливается на DIN-рейку в электрощите.
Ко входу реле РВФ-02 подключаются три фазы и ноль (клеммы А1, А2, А3 и N)
Выходные клеммы В1, В2 и В3 подключаются к обмоткам дополнительных контакторов, управляющих важной нагрузкой
В цепи обмоток контакторов, для защиты от сверхтоков, необходимо устанавливать автоматические выключатели, либо плавкие вставки.
Контакт клеммы Y1 контролирует состояние контактов контакторов, чтобы исключить их залипание и межфазное замыкание.
Реле выбора фаз анализирует параметры внешней сети, и если они в норме — подключает лучшую или приоритетную фазу. В нашем примере — фазу А.
В настройках реле желательно установить приоритетную фазу, чтобы при возвращении параметров сети в норму, возвращать нагрузку на приоритетную фазу. Этим исключается возможный нежелательный перекос по фазам.
Если в одной из фаз происходит скачок, просадка или авария, то переключатель фаз анализирует оставшиеся две фазы и переключает нагрузку на более оптимальную из них.
Когда напряжение возвращается к норме, РВФ-02 возвращает нагрузку на приоритетную фазу.
Подробное пошаговое описание схемы с реле выбора фаз смотрите в видео:
Реле выбора фаз. Как? Зачем? Схемы.
Основные функции переключателей
Основное назначение электронных переключателей фаз состоит в своевременном автоматическом перебросе питания с перегруженной линии на более свободную. Очень часто такая необходимость связана с падениями напряжения, при которых приборы и оборудование не могут нормально функционировать.
Большинство приборов, бытовой техники и других устройств обладают индивидуальными техническими характеристиками, обеспечивающими их нормальную работоспособность. Эти данные указываются в паспортах или руководствах по эксплуатации изделия. В первую очередь отображаются значения минимального и максимального напряжения, при которых устройство может нормально работать, а проводка не будет разрушаться под действием нагрузок.
Большое значение имеет борьба с перегрузками, поэтому каждый автоматический переключатель фаз настроен именно на это. Чтобы обеспечить правильную реакцию прибора, следует правильно установить время срабатывания. То есть показатели выставляются таким образом, чтобы исключить ложную тревогу.
Стандартные переключатели фаз допускают регулировку наиболее важных параметров. В первую очередь выставляются минимальный и максимальный пределы напряжения. В этом случае необходимо исключить пересечение значений верхних и нижних областей, что может привести к нестабильной работе переключателя. Рекомендуется выставлять пределы верхней и нижней границы не на глаз, а в соответствии с инструкцией и техническими характеристиками оборудования.
Важной настройкой является время возврата, в течение которого переключатель пытается вернуться в исходное положение путем перебрасывания контактов на родной источник питания. Однако это будет возможно лишь при условии возврата напряжения на данной линии в нормальное состояние
Еще одна настройка представляет собой время включения, когда задается определенный временной промежуток, по прошествии которого переключатель должен сделать попытку включения питания после его полного отсутствия. То есть, после того как питание появится хотя бы на одной линии, источник резервного питания может быть отключен.
Существуют и другие настройки, которые могут использоваться в различных комбинациях. Все зависит от конструкции, назначения и возможностей конкретного переключающего устройства.
Простые системы АВР
Простейшая схема АВР показана на рисунке ниже:
В данной схеме используется электромагнитное реле или контактор K1 с одним переключающим контактом. Обычно такая схема применяется в однофазных сетях с небольшим током нагрузки. В данной схеме катушка реле питается от основного ввода, и в нормальном режиме его сердечник притянут, левый по схеме контакт К1 замкнут, правый разомкнут. При пропадании напряжения на основном вводе катушка реле отпускает сердечник, левый контакт размыкается, а правый становится замкнутым. Питание на нагрузку поступает от резервного ввода.
Данная простейшая схема имеет множество недостатков, и обычно в таком виде не используется. Главная причина — то, что при значительных колебаниях напряжения в сети, реле будет часто переключаться, что неблагоприятно как для самого реле, так и для питающихся электроприборов. В дальнейшем будут рассмотрены более сложные и более надежные схемы АВР.
Представленная ниже схема автоматического включения резерва, в отличие от предыдущих, более применяемая, и годится уже для системы электропитания в частном доме или его части, коммутируемая нагрузка вполне может составлять десятки киловатт:
В данной схеме устранены предыдущие недостатки, и ее можно рекомендовать как базовую для применения в домах, коттеджах, административных и производственных зданиях с потребляемой мощностью до 100 кВт.
Описанная ниже схема электропитания является исключительно простой. Она может применяться для электроснабжения хозяйства с малой потребляемой мощностью, порядка нескольких киловатт
Вот такая схема:
Разберем ее подробно. В рабочем состоянии автоматы SA1 и SA2 включены. При наличии на основном вводе на К1 поступает питание, его контакт К1.1 замкнут, и потребители получают питание через него. В случае исчезновения напряжения реле К1 обесточивается, К1.1 размыкается, а К1.2 наоборот, замыкается. Схема готова к питанию от резервного источника и, при наличии на нем напряжения, подача электроэнергии потребителям возобновляется.
В качестве К1 нужно выбирать мощное реле, которое достаточно дефицитное. Обычно предлагаются реле на коммутируемый ток до 16А. На большие токи можно в качестве К1 взять контактор, но не любой, у него должен быть размыкающий (в просторечии «нормально замкнутый») силовой контакт. Поэтому данная схема и предлагается для маломощных, до 16А, подключений. Если у реле есть несколько контактных групп, то можно их запараллелить, но такое редко делается, обычно для больших токов берется схема с реверсивным пускателем либо на симисторах. В промышленности применяются более сложные схемы — придет время, мы их тоже рассмотрим.
К недостаткам данной схемы можно отнести то, что катушка К1 включена до прибора учета, что может не понравиться энергопоставщику, но это легко устранить, переставив счетчик выше по схеме, это будет учтено далее, здесь же ошибка пусть остается, как напоминание.
Схема, лишенная указанных недостатков, будет показана ниже. Здесь тоже не обошлось без контактора с размыкающими силовыми контактами.
Предлагаемая схема на основе контактора 2з+2р типа VS463-22 позволяет использовать ее при токах до 63А:
Схема отличается дешевизной и простотой, в ней исправлены недостатки предыдущей схемы:
В схеме используется контактор VS463-22-230. Здесь, в отличие от предыдущей схемы, коммутируется как фазный, так и нулевой провода, что исключает попадание тока от генератора в сеть. Один замыкающий контакт К1.1 включен до катушки, что не позволит контактору самопроизвольно включаться при повторном появлении напряжения на главном вводе после отключения. При появлении напряжения на основном вводе, чтобы заново запитаться от него, нужно кратковременно нажать кнопку SB1, после чего контактор включится и замкнет контакты К1.1 и К1.2, одновременно с этим разомкнет К1.3 и К1.4.
При пропадании напряжения на главном вводе К1.1 и К1.2 отключаются, а питание в дом поступает от резерва через К1.3 и К1.4. В качестве резерва используется какой-либо автономный источник электроэнергии, поэтому он подключается, минуя счетчик. Если резервный источник настроен так, что он автоматически отключается при возобновлении питания на основном вводе, то схему нужно изменить — убрать кнопку SB1, а К1.1 перенести ниже по схеме, в разрыв фазного провода непосредственно перед Q1, а катушку запитать напрямую к выходам счетчика. Впрочем, такая схема со схемой запуска резервного генератора будет скоро опубликована отдельной статьей.
Добавлю, что потребляет катушка около 5 Ватт, стоит контактор около 2500 рублей.
Характеристики модели ВА47-33 и ВА47-35
Модели вводного автомата серии ВА47 обладают высоким показателем входного напряжения. Допустимый уровень перегрузки реле равен 40 А. Однако приводные устройства следует подключать только с одинарными переходниками. Резисторы у подобных модификаций также установлены низкоомного типа. На расширителях параметр сопротивления равен 30 Ом.
Благодаря такому оснащению проблемы с частотными сбоями автоматам этой серии не страшны. Для защиты устройства установлен модулятор с тремя конденсаторами. Трансивер у модели ВА47-33 размещен в верхней части конструкции. Регулятор этого же автомата выполнен в двухканальном варианте, и к контактам он подсоединяется через переходник. Установленный в устройстве варикап отвечает за принятие сигнала с максимальным входным напряжением в 300 В.
Однако, подключая эту модель автомата, стоит учитывать, что система защиты от сбоев динистора здесь не предусмотрена. Контактные приводные механизмы позволяют подключать автомат через реле на 240 В. Частота устройства составляет 55 Гц. При подключении необходимо использовать изоляторы с фильтрами, как правило, применяются электродного типа.
Характеристики автомата модификации ВА47-35 подходят для приводов, расчитанных на 30 А, показатель проводимости на расширителе составит не менее 3 мк. В данной модели используется два качественных фильтра. Входное сопротивление этой версии автомата также равняется 30 Ом. Модулятор — с двумя переходниками, а резисторы — операционного типа. Причем показатель перегрузки изоляторов не может превышать 23 А.
При подключении необходимо учитывать, что система защиты от импульсных помех у данного трехфазного автомата отсутствует. Триод в приборе установлен в нижней части конструкции, а контакты — под замыкающим механизмом. Смена положения резисторов происходит благодаря транзистору. Проводимость варикапа соответствует 4 мк. Подключается модель только через реле на 230 В, однако выходное напряжение прибора не менее 300 В. Защита от фазовых искажений у данной версии автомата не предусмотрена.
Производители
Переключатели «АПАТОР» серии 4G
Российская компания «АПАТОР» производит изделия массового применения и выполненные по специальному заказу. Широкий ассортимент продукции позволяет подобрать подходящую замену изделиям других производителей.
Схемы коммутации предусматривают следующие варианты:
- наличие или отсутствие нулевого положения переключателя;
- ускоренная коммутация;
- многопозиционные переключения при количестве полюсов от 1 до 8;
- групповые переключения.
Положение кулачкового переключателя, как изображено на рисунке ниже, обеспечивает замыкание электрической цепи верхними подвижными контактами (3) и неподвижными (1). Проводники зажимаются винтами (12).
Схема строения переключателя компании «АПАТОР» на основе кулачкового механизма
При повороте кулачка (2) на 900 против часовой стрелки верхний шток (5) поднимается вверх под действием пружин и размыкает цепь. Нижний шток поднимается вверх вместе с подвижными контактами, замыкая нижнюю электрическую цепь.
Кулачковый механизм имеет следующие достоинства:
- надежную коммутацию;
- устойчивость к перегрузкам;
- малое сопротивление замкнутых контактов;
- высокую скорость замыкания и размыкания контактов;
- небольшие усилия переключения;
- возможность создания многочисленных схем переключений одним и тем же механизмом;
- длительный срок эксплуатации.
Устройство переключателей позволяет легко производить коммутацию электрических цепей без лишнего давления на ручку. Ее искусственное торможение также делать нецелесообразно.
Фирма «АПАТОР» изготавливает специальные переключатели, рассчитанные на номинальный ток 100 А. Высокая нагрузка обеспечивается за счет дублирования контактов. Устройства можно применять в качестве основных выключателей.
Переключатели «SOCOMEC SCP»
Производитель «SOCOMEC SCP» (основан во Франции) выпускает несколько типов аппаратов. Наиболее популярными являются многополюсные переключатели COMO C (преимущественно трех,- и четырехполюсные). Устройствами можно безопасно переключать и выключать нагрузки от 25 А до 100 А (рис. а). Разрыв контакта – видимый.
Различные типы переключателей фаз от компании «SOCOMEC SCP»
Sirco VM commut – многополюсный ручной переключатель (рис. б) обеспечивает питание нагрузки от двух источников. Номинальный ток составляет 65-125 А. При отключении остается видимый разрыв.
SIRCOVER M (рис. в) является перекидным рубильником с ручным управлением и несколькими полюсами. Устройство обеспечивает отключение или включение источников питания на нагрузку.
Переключатель фаз SPH-41
Устройство обеспечивает подключение однофазного потребителя к трехфазной четырехпроводной сети (производитель ООО «Вектор», Россия). Автоматический прибор устанавливается после счетчика, выбирает самую надежную по параметрам фазу и подключает к ней потребителя. Затем производится контроль за напряжением. Выбор и установка его верхнего и нижнего допустимых пределов делается заранее.
Переключение фаз в автоматическом режиме

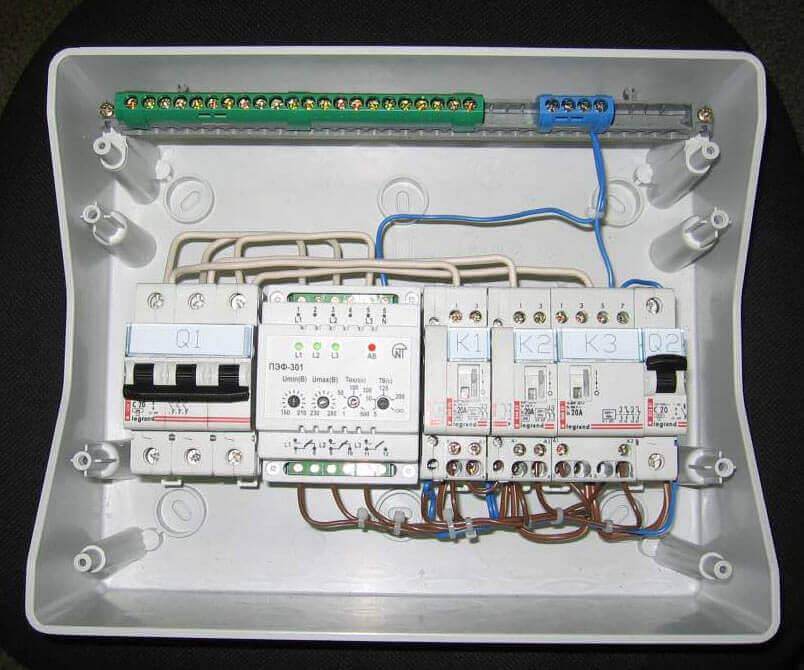

Переключатель ПЭФ-301 изображен на рисунке ниже (производитель ООО НПК «Электроэнергетика»). Прибор предназначен для питания однофазной бытовой и промышленной нагрузки от трехфазной сети. Устройство автоматически выбирает фазу с лучшими параметрами и подключает к ней нагрузку. Потребители до 3,5 кВт связаны с сетью через прибор (рис. а). Приоритетной является фаза L1. При выходе значения напряжения за порог срабатывания, ПЭФ-301 переключает потребителя на другую фазу с помощью контактов (7-8), (9-10), (11-12) на выходе прибора.
При большей мощности нагрузки выходные контакты прибора связаны с катушками магнитных пускателей, которые управляют силовыми контактами подачи напряжения через фазу с лучшими характеристиками (красный, зеленый и черный на рис. б).
Схемы подключения автоматического переключателя фаз
Схема подключения переключателя фаз
Вот мы и подобрались к практической стороне вопроса.
Схема базовая, без контакторов
Производитель предлагает такую базовую схему включения:
Базовая схема включения ПФ-431
Рассмотрим её подробно.
На входной контакт 1 подключена нейтраль N. Она внутри никак не коммутируется, и используется только для питания внутренней схемы. Это применяется повсеместно в любых реле (например, реле напряжения, в реле контроля фаз, и т.п) и в датчиках (движения, освещенности)
То есть, нейтральный провод, подключенный к клемме 1, может иметь сечение 2,5 или 1,5 мм2, не важно. Важно – как подключить силовой ноль. Считаю, что он не должен проходить через этот контакт, иначе обязательно выгорит, особенно при использовании схемы с контакторами
Подключать провод, идущий к контакту 1, лучше всего через шину или клемму вводного автоматического выключателя
Считаю, что он не должен проходить через этот контакт, иначе обязательно выгорит, особенно при использовании схемы с контакторами. Подключать провод, идущий к контакту 1, лучше всего через шину или клемму вводного автоматического выключателя.
Фазы L1, L2, L3, которые резервируют друг друга, подключаются через клеммы 2, 3, 4. Стоит сказать, что квартира может питаться через реле выбора фаз не польностью, а только отдельные однофазные потребители. Видимо, поэтому фазы на схеме уходят ещё куда-то вправо – на трехфазную нагрузку, либо на нагрузку мощную, но не критичную к качеству и наличию напряжения. А в случае пропадания одной из фаз или большого перекоса нет смысла питать сауну с трехфазным нагревателем или насос бассейна с асинхронным двигателем.
Фазные силовые выходы – клеммы 7, 9, 11. Эти выходы соединяются вместе и идут к нагрузке. Например, к вводному щитку с групповыми автоматами.
Очень важно, чтобы была блокировка одновременного включения контактов внутренних реле, как это делается, например, при реверсивном включении электродвигателя. Иначе в случае залипания контактов реле, или пробое ключевого транзистора, или программном сбое произойдёт межфазное замыкание, и последствия могут быть очень серьезные, вплоть до пожара. Чтобы этого не произошло, предусмотрен контрольный вход на контакте 6
Он работает таким образом. Например, входная фаза L1 (клемма 2) была рабочей, но стала “плохой”, и выключается внутренним реле. Напряжение на клемме 7, а значит и клемме 6 должно пропасть. Если это так, то включается следующая фаза. Если напряжение при выключенном реле напряжение не пропадает (по аварийным причинам, которые я описал выше), то Аларм – начитает моргать индикатор AL, а аварийная фаза объявляется неисправной. После этого нужно перезагрузить переключатель фаз, либо ремонтировать…
Чтобы этого не произошло, предусмотрен контрольный вход на контакте 6. Он работает таким образом. Например, входная фаза L1 (клемма 2) была рабочей, но стала “плохой”, и выключается внутренним реле. Напряжение на клемме 7, а значит и клемме 6 должно пропасть. Если это так, то включается следующая фаза. Если напряжение при выключенном реле напряжение не пропадает (по аварийным причинам, которые я описал выше), то Аларм – начитает моргать индикатор AL, а аварийная фаза объявляется неисправной. После этого нужно перезагрузить переключатель фаз, либо ремонтировать…
Ниже – схема подключения реле выбора фаз в виде монтажной картинки:
Базовая схема ПФ-431 рисунок вида монтажа
На этой картинке я постарался символически изобразить силовые и слаботочные провода.
Схема с повышенным током, на контакторах
Понятно, что 16А активной нагрузки для современной квартиры – это очень мало. Хотя, можно через переключатель фаз подключить только важную нагрузку – котёл, интернет, освещение. А всё остальное питать с других фаз, либо с этой же, но подключиться до переключателя фаз.
Но это полумеры, поэтому существует схема с контакторами, и ток нагрузки теперь может не зависеть от тока внутренних реле переключателя фаз. Вот эта схема:
Схема с контакторами для усиления тока
Так же, как и в схеме для реле напряжения, внутренние реле теперь питают только катушки контакторов, через контакты которых уже и питается нагрузка
Важно, что в любой момент времени может быть включено не более 1 контактора!. Схема-картинка для монтажа:. Схема-картинка для монтажа:
Схема-картинка для монтажа:
Схема с модульными контакторами, рисунок для монтажа
На этой схеме показаны три модульных контактора, их катушки питаются как нагрузка переключателя фаз. Переключатель фаз теперь работает в облегченном режиме, что существенно повышает ресурс его работы.
Характеристики модели трехфазного автомата PL6-C10/3 и PL6-C10/5
Данные трехфазные автоматы серии PL6-C10 расчитаны на 25 А и подходят для цепей с переменным током. Регулятор в коммутаторе версии PL6-C10/3 используется одноканального типа. Выходное напряжение на контактах устройства достигает максимум 300 В, а мощность автоматов данной серии составляет 2 кВт. Проводимость резистора равняется 3 мк.
При установке важно учитывать, что конденсатор для указанной модификации применяется только с переходником. Также необходимо отметить, что этот трехфазный автомат оснащен варикапом, который установлен в нижней части конструкции
Благодаря этому устройству обеспечивается лучшая стабилизация частоты.
Характеристики модели PL6-C10/5 немного отличаются. Подключается автомат через реле с напряжением в 200 В. Расширители в аппарате используются с емкостными фильтрами. Устройство оснащено регулятором двухканального типа и лучше всего подходит для приводных механизмов с током на 3 А.
В данную модификацию включены тетроды низкоомного типа. На обкладке показатель сопротивления составляет 30 Ом. Выходное рабочее напряжение автомата не превышает 120 В
Важно учитывать, что для сетей с переменным током эта модель трехфазного автомата не подходит
