Бистабильные реле для освещения дома

Импульсное реле, устройство, назначение и схемы подключения

В последнее время все больше набирает популярность способ управления освещением сразу из нескольких точек. И для его реализации в качестве самого простого и дешевого способа применяют импульсные реле. В данном материале будет рассказано о том, что такое импульсное реле, а также рассмотрим схемы его подключения.

Для чего необходимо импульсное реле

Импульсное реле (оно же бистабильное) имеет два нормальных положения и предназначено для включения и отключения нагрузки при подаче сигнала на вход управления. Как только управляющий импульс пропадает, положение контактов в реле остается в измененном состоянии пока вновь не будет подан управляющий импульс.

Как функционирует реле

На данный момент существует всего два типа подобных реле:

Конструктивно электромеханическое реле выполнено из следующих элементов: катушка, группа контактов, система рычагов и пружин.

По-большому счету электромеханические импульсные реле похожи на модульные контакторы за исключением того, что напряжение на них подается только в момент коммутации, то есть потребление энергии осуществляется только при переключениях.

В электронных реле также присутствует плата с микроконтроллером и выходным электромагнитным реле.

Давайте познакомимся с каждым типом импульсного реле более подробно:

Принцип работы электромеханического реле заключен в следующем:

На катушку кратковременно подается импульс, который создает магнитный поток. Он в свою очередь, перемещает планку с закрепленной группой контактов, а фиксирующий механизм закрепляем эту планку в измененном положении.

Для того, чтобы лучше понять принцип функционирования такого реле давайте разобьем его на три блока:

— Первый блок. Исполняющий – контактная группа, оная выполняет функцию замыкания – размыкания электрической цепи.

— Второй блок. Промежуточный – состоит из катушки, сердечника и подвижного якоря.

— Третий блок. Управляющий – в этом типе реле в качестве управления выступает электромагнитное поле, которое образуется в результате поступившего электрического сигнала на катушку.

Такой тип реле отличается крайне высокой надежностью и долговечностью.

Следующей разновидностью импульсных реле является электромагнитное реле:

В данном типе реле за работу отвечает микроконтроллер, в роли промежуточного блока выступает либо катушка, либо полупроводниковый ключ.

Электромагнитное импульсное реле крайне чувствительно с всевозможным перепадам напряжения и различным помехам в сети, так же существует ограничение на длину коммутируемой линии при таком типе реле, но зато такое изделие вполне можно дополнить, например, таймером, что позволит задать временной интервал по истечению которого свет будет отключен без дополнительных коммутационных действий.

Область применения и схемы подключения

Как вы наверное догадались, такие реле в основном применяются в освещении для реализации системы «умный дом».

Так довольно широко используется такой тип реле как РИО-1(реле импульсное для освещения первого типа)

Принцип работы

Принцип действия импульсного реле заключается в перемещении контактной группы под воздействием электромагнитного поля катушки, втягивающей сердечник. При этом управление устройством осуществляется через кнопочные каналы. Одно нажатие кнопки подает кратковременный импульс на управляющий вывод, и контакты переходят в устойчивое состояние – подача или отключение напряжения, поэтому его еще называют бистабильным (два устойчивых состояния). В отличии от того же контактора, такое реле управляется одним импульсом, подаваемым за счет кнопки или выключателя с самовозвратом в исходное состояние, отсюда и происходит название импульсное реле.

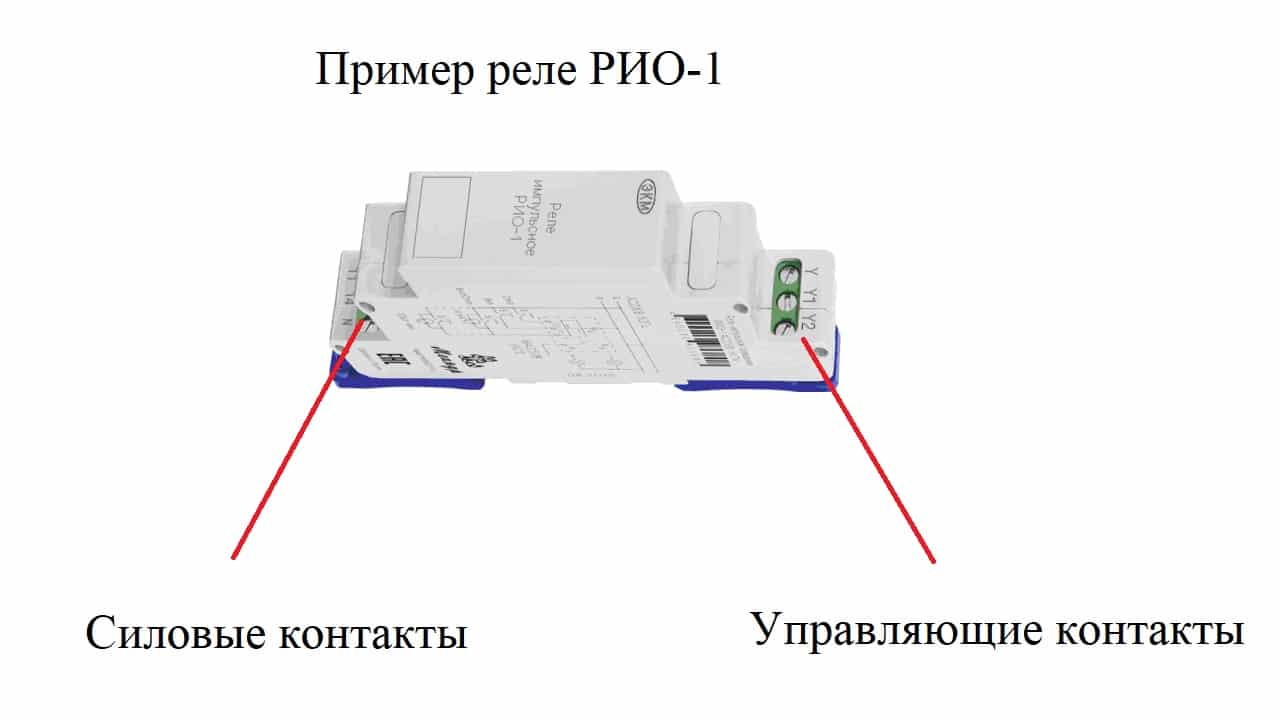

Для примера рассмотрим работу конкретной модели устройства – РИО-1 (см. рисунок 2):

Рис. 2. Принцип работы реле РИО-1

В данном устройстве присутствуют две группы контактов – силовые и управленческие. Силовые контакты представлены клеммами 11, 14 и N, управленческие зажимами Y, Y1, Y2, следует отметить, что в других модификациях импульсных реле маркировка и число контактов будут отличаться. Рассмотрим назначение каждого из вводов по порядку:

• 11 – предназначен для подачи на него питания от электрической сети;
• 14 – используется для выдачи фазы с импульсного реле на подключаемую нагрузку;
• N – клемма подключения нулевого провода от общей шины;
• Y – универсальный вход, при подаче управляющего импульса на который, реле переходит в противоположное состояние – из включенного в выключенное и обратно;
• Y1 – предназначен исключительно для перевода импульсного устройства во включенное состояние, то есть, если контакты уже замкнуты, реле останется в таком же положении, обладает приоритетом перед вводом Y;
• Y2 – переводит импульсный прибор в отключенное состояние, имеет приоритет перед двумя другими выводами.

Отличительной особенностью РИО-1 является разрыв силовой цепи только при переходе синусоиды переменного напряжения через ноль, что существенно повышает срок службы контактной группы. Но при этом время срабатывания отличается на 0,3 с, что необходимо учитывать для проектирования точных электронных схем. Функционирование импульсного реле через подачу сигналов на каждый ввод хорошо отображается на временной диаграмме устройства (смотрите рисунок 3):

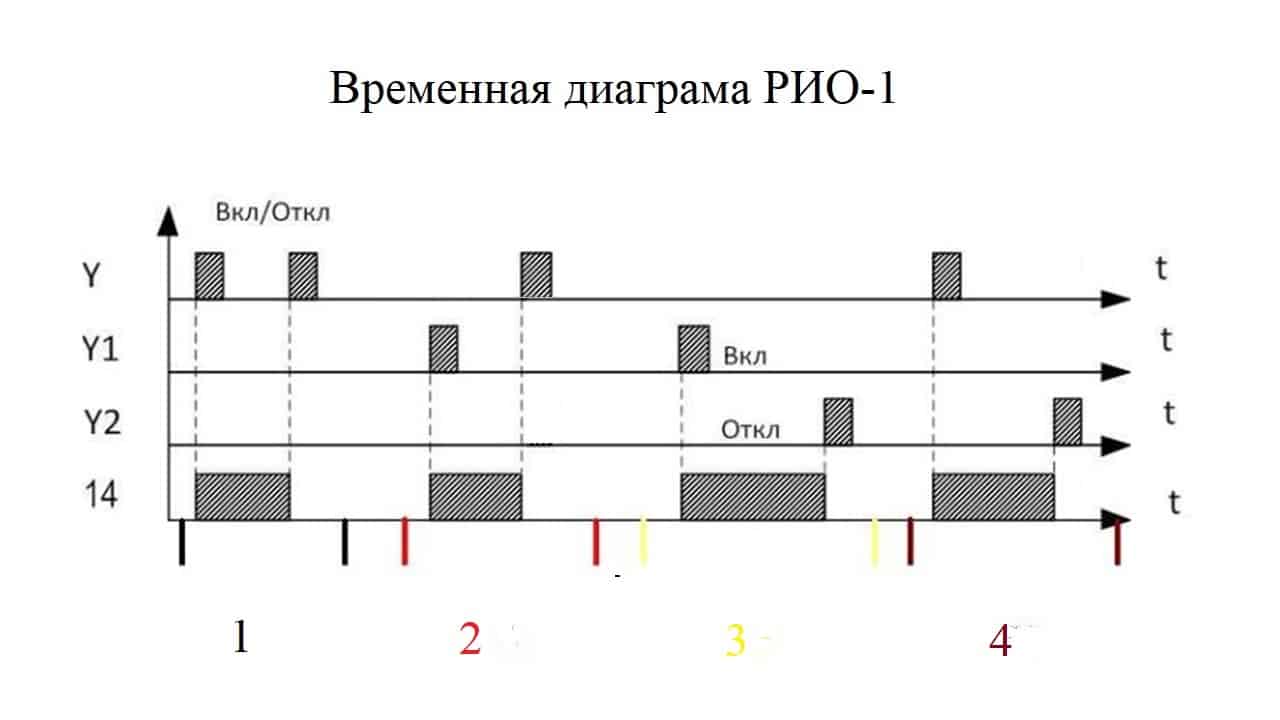

Рис. 3. Временная диаграмма РИО-1

Как видите на рисунке выше, способы включение и отключения импульсного устройства представлены четырьмя периодами взаимодействия:

1. При нажатии кнопки и подаче импульсного сигнала на вход Y с силового выхода будет сниматься рабочее напряжение вплоть до момента подачи второго сигнала на ввод Y. Это простейший вариант управления, к примеру, системой освещения.
2. В отключенном состоянии на ввод Y1 подается импульсное управление, в результате чего на выходе 14 возникает рабочий номинал 220В. При необходимости отключения того же освещения на месте достаточно подать сигнал на Y и питание прекратится.
3. Подачей импульсного сигнала на ввод Y1 происходит замыкание силовой цепи – с выхода 14 снимается потенциал. При подачи потенциала Y2 бистабильное реле отключится и силовая цепь разомкнется.
4. На этом периоде включение производится за счет подачи сигнала на ввод Y. А подачей импульсного сигнала на Y2 контакты коммутатора размыкаются.

Такая логика работы позволяет реализовывать ряд интересных решений, как в бытовых, так и производственных процессах. Что обеспечит приоритетность коммутации определенных объектов и электрооборудования, расположенного в них.

Принцип действия

Зная конструктивные особенности твердотельного реле, легче понять принцип его действия. В приборе взаимодействуют два сигнала — управляющий и управляемый, что обеспечивается благодаря гальванической развязке.

В некоторых моделях ТТР эту функцию берет на себя оптрон. Напряжение, обеспечивающее управление устройством, подается и на светодиод.

Свечение последнего поступает на фотодиод, что приводит к появлению тока, включению МОП или тиристора для управления подключенным аппаратом.

Кроме того, в процессе создания схемы допускается применение специальных оптоэлектронных устройств — опто- и фототиристоров.

Схема подключения и принцип работы импульсного реле РИО-1

Здравствуйте, уважаемые гости и читатели сайта «Заметки электрика».

В последнее время вместо стандартных схем с одним выключателем все чаще стали применяться схемы управления освещением (квартир, домов, офисов и т.п.) с двух, трех и более мест.

Ведь это очень удобно, особенно в помещениях с большими площадями или при наличии длинных проходов и коридоров. Например, можно включить свет в начале коридора, а выключить в конце, не возвращаясь обратно. Или же включить свет в лестничном пролете на первом этаже, а выключить его на втором, не спускаясь вниз.

Существует несколько способов реализации управления освещением из нескольких мест:

Про схемы подключения проходных выключателей (переключателей) я уже подробно рассказывал в одной из своих статей — вот ссылочка на нее. Здесь приведу лишь один пример — это схема управления освещением с трех мест с помощью двух проходных и одного перекрестного выключателя.

Как видите, питание с автомата сначала приходит в распределительную коробку, далее от нее идет на проходные и перекрестные переключатели, и с нее же идет на лампы. Схема достаточно сложная и при ее сборке зачастую возникают ошибки. А это управление только с 3 мест. Представьте себе, как будет выглядеть схема управления освещением с 4 или 5 мест.

Весь монтаж ведется кабелями одного сечения, т.к. ток нагрузки ламп проходит через всю цепочку выключателей.

Стоимость проходных переключателей в несколько раз выше, нежели кнопочных, про которые я расскажу чуть ниже. И чем больше точек для управления светом Вы хотите сделать, тем дороже выйдет данный способ управления.

С другой стороны эта схема достаточно надежна, т.к. не содержит элементов автоматики. Но автоматикой в наше время уже никого не удивишь, а даже наоборот, ее удобство и функциональность значительно расширяет стандартные границы и возможности.

Поэтому я предлагаю рассмотреть второй способ — это применение импульсных реле, на которых и остановимся более подробно в рамках данной статьи.

Для реализации управления светильниками с помощью импульсного реле нам необходимы:

Разновидности импульсных реле

Импульсные реле еще называют бистабильными реле или блокировочными. Не суть, главное, что это такие реле, которые переключают свой силовой контакт (у некоторых моделей несколько силовых контактов) при подаче на их катушку или схему управления кратковременного импульса напряжения.

В настоящее время на рынке можно приобрести импульсные реле любых производителей, например, от АВВ (ABB E 251-230), Schneider Electric (Acti 9 iTL), Legrand, F&F (Biss-411), Меандр (РИО-1) и т.п.

В устройство электромеханических импульсных реле входит катушка, контактная система, пружинные и рычажные системы — по конструкции они несколько похожи с модульными контакторами, только у включенного контактора катушка всегда должна находиться под напряжением, а у импульсного реле на катушку или схему управления подается кратковременный импульс, о чем можно сделать вывод, что реле потребляет электроэнергию только в момент коммутации.

В электронных импульсных реле установлена печатная плата с микроконтроллером и выходным электромагнитным реле.

Первые, более надежные и не боятся различных перенапряжений в сети. Вторые же, очень чувствительны к уровню напряжения и импульсным перенапряжениям, реагируют на малейшие помехи в сети и могут ложно срабатывать, в связи с этим у них есть некоторые ограничения по длине линий управления. Какой из них выбрать — это уже отдельная тема для разговора, но я рекомендую остановить свой выбор на электромеханических.

Импульсные реле могут иметь катушку или входной сигнал на 12 (В), 24 (В), 130(В) и 220 (В).

Также бистабильные реле могут отличаться друг от друга по количеству и типу контактов, количеству полюсов и номинальному току силовых контактов (16 А и 32 А), по способу установки (на DIN-рейку в электрический щит или навесного типа для установки под навесным потолком или в распределительной коробке).

В качестве примера я рассмотрю импульсное реле РИО-1 от компании Меандр. Его стоимость на момент написания статьи составляет около 900 рублей. РИО-1 расшифровывается следующим образом:

Структура щита с импульсными реле

В электрическом щите мало что изменится при подключении импульсного реле. Зато у вас будет оптимальное решение управления освещением. Такая система похожа на вариант с проходным выключателем.

При подсоединении в щитовой к стандартному импульсному прибору одновременно нескольких приборов освещения, обязательно требуется установка кросс-модуля или клеммы.

Кросс-модуль РЭК 2х11 125АИсточник ozon.ru

Прокладывать по 2, 3 провода на одно реле не получится, поскольку существует ограничение по толщине кабеля. В этом случае нужно раскидать кабеля по разным колодкам.

Видео описание

Импульсное реле. Управление освещением в доме и квартире.

Для чего реле могут быть полезны вам, в вашем доме?

Система управления освещением с помощью импульсного реле полезна для подключения осветительных приборов в коридорах, межэтажных лестницах и больших прихожих. Используется также для подсоединения:

• ландшафтного освещения;
• дворовых светильников;
• открывания электрических замков;
• систем полива огорода;
• разнообразных насосов;
• вентиляционного оборудования.

Для включения общего вытяжного вентилятора отдельно из ванной комнаты и туалета выбирайте импульсное реле, оснащенное таймером, например BIS 410. В каждое помещение санузла установите по одной кнопке.

С какой целью применяются импульсные прерыватели электрической цепи

Особенность данных устройств – их можно фиксировать в конкретном положении, после того как на его контакты поступает электрический импульс. Данная двухпозиционная стабильность электронного прибора удобна в организации управления многими механизмами. В бытовых условиях часто реле используют в схемах включения светильников.

Главным достоинством импульсного прибора является его способность «запоминания» последней позиции контактов. Это обеспечивается даже тогда, когда полностью обесточивается электрическая сеть. Другое значимое преимущество импульсного устройства заключается в том, что для его запуска подходит низкое напряжение. За счет этого выключатель можно устанавливать во влажном помещении, например:

• подвале;
• туалете;
• ванной комнате.

Таким образом, удается достичь более высокой степени безопасности в работе электрических систем относительно простых выключателей.

Для чего применяют импульсные реле?

С помощью данных приборов легко организовать включение осветительных приборов из нескольких мест, например, подойдут для этих целей:

• длинные коридоры;
• лестницы многоэтажных зданий;
• подъезды домов.

Можно установить реле где угодно без ограничений по количеству. Соединяются выключатели света параллельно друг другу с помощью тонких 2-х жильных проводов. Вся схема подключается к входному контакту блока управления импульсного реле.

Благодаря внедрению данной системы больше нет необходимости:

• путаться в коммутационных схемах;
• заморачиваться с выключателями проходного типа;
• мучиться с подключением переключателей;
• прокладывать 3 – 4-х жильные кабели.

Не нужны действия, имевшие место в классической схеме управления осветительными приборами из нескольких мест.

Новые реле с буквой i

В торговой сети появились импульсные приборы, в наименование которых значится буква i. Сами названия при этом повторяются, например, BIS-411 — BIS-411 i.

По внешнему виду реле не отличаются ничем, но те, в которых есть буква i стоят дороже. Разница в цене бывает от 50 до 400 рублей, зависит от модели.

В чем разница? Встроенные контакты новых приборов кратковременно выдерживают ток до 125А, но очень короткий период, всего 20 миллисекунд. Однако этого времени хватает, чтобы воспользоваться реле для включения ламп накаливания, имеющей большую мощность. Также этого импульса хватает для запуска:

• электродвигателей;
• оборудования с повышенным пусковым током.
• электромагнитных клапанов.

Модернизированные BIS оснащены электромагнитными реле HONGFA серии INRUSH, разработанными специально для систем, где нужно выдерживать пусковые токи большой величины. Это характерно для емкостной и реактивной нагрузки.

В новых реле используется более мощный преобразователь потенциала и контроллер. Благодаря этим элементам устройство может работать одинаково хорошо как от постоянного, так и переменного напряжения с параметрами от 100 до 260 В.

Видео описание

Импульсное реле. Схема подключения. Управление освещением из нескольких мест.

Устройство и принцип действия

В общем смысле слова реле – это электротехнический механизм, который замыкает или разрывает электрическую цепь, исходя из определенных электрических или иных параметров, которые на него воздействуют.

Его не коммутационная конструкция была изобретена еще в 1831 году Дж. Генри. А через два года стали применять для обеспечения функционирования телеграфа С. Морзе.

Можно выделить две основные группы: электромеханические и электронные. В первом типе устройства работу осуществляет механизм, а во втором за все отвечает печатная плата с микроконтроллером. Его работу удобно рассмотреть на примере электромеханического реле, которое является импульсным.

При выборе режима работы реле необходимо руководствоваться частотой включений, родом и величиной тока, характером испытываемых нагрузок

Конструктивно его можно представить следующим образом:

1. Катушка – это медный провод, намотанный на основание из немагнитного материала. Он может быть в тканевой изоляции или покрывается лаком, не пропускающим электричество.
2. Сердечник, содержащий железо и приходящий в действие при прохождении электрического тока через витки катушки.
3. Подвижный якорь – это пластина, которая крепится к якорю и оказывает воздействие на замыкающие контакты.
4. Контактная система – непосредственно переключатель состояния цепи.

В основе работы реле лежит явление электромагнитной силы. Она появляется в ферромагнитном сердечнике катушки, когда через нее пускается ток. Катушка в этом случае является втягивающим устройством.

Сердечник в ней связан с подвижным якорем, который и приводит в действие силовые контакты, осуществляя коммутацию. Они могут быть нормально открытого/нормально закрытого типа. Иногда блок контактов может содержать одновременно разомкнутые и замкнутые виды соединения.

При включении цепи механизм фиксирует это положение, которое меняется при повторной подаче импульса и снова фиксируется до следующего изменения

К катушке дополнительно может подключаться резистор, увеличивающий точность срабатывания, а также полупроводниковый диод, ограничивающий перенапряжение на обмотке. Кроме этого, в конструкции может присутствовать конденсатор, установленный параллельно контактам, для уменьшения искрения.

Более понятно работу устройства можно представить, разбив его на несколько блоков:

• исполняющий – это контактная группа, которая замыкает/размыкает электрическую цепь;
• промежуточный – катушка, сердечник и подвижный якорь задействуют исполняющий блок;
• управляющий – в этом реле преобразует электрический сигнал в магнитное поле.

Так как для переключения положения контактов необходим однократный электрический импульс, то можно сделать вывод о том, что эти приборы потребляют напряжение только в момент переключения. Это значительно экономит электроэнергию, в отличие от обычных проходных выключателей.

Второй разновидностью импульсного реле является электронный тип. За работу в нем отвечает микроконтроллер. Промежуточным блоком здесь служит катушка или полупроводниковый ключ. Использование в схеме таких элементов, как программируемые логические контроллеры, позволяет дополнить реле, например, таймером.

В устройстве этого вида нет механических подвижных элементов. Работу осуществляет датчик, распознающий сигнал управления и твердотельная электроника, которая коммутирует цепь

Принцип действия

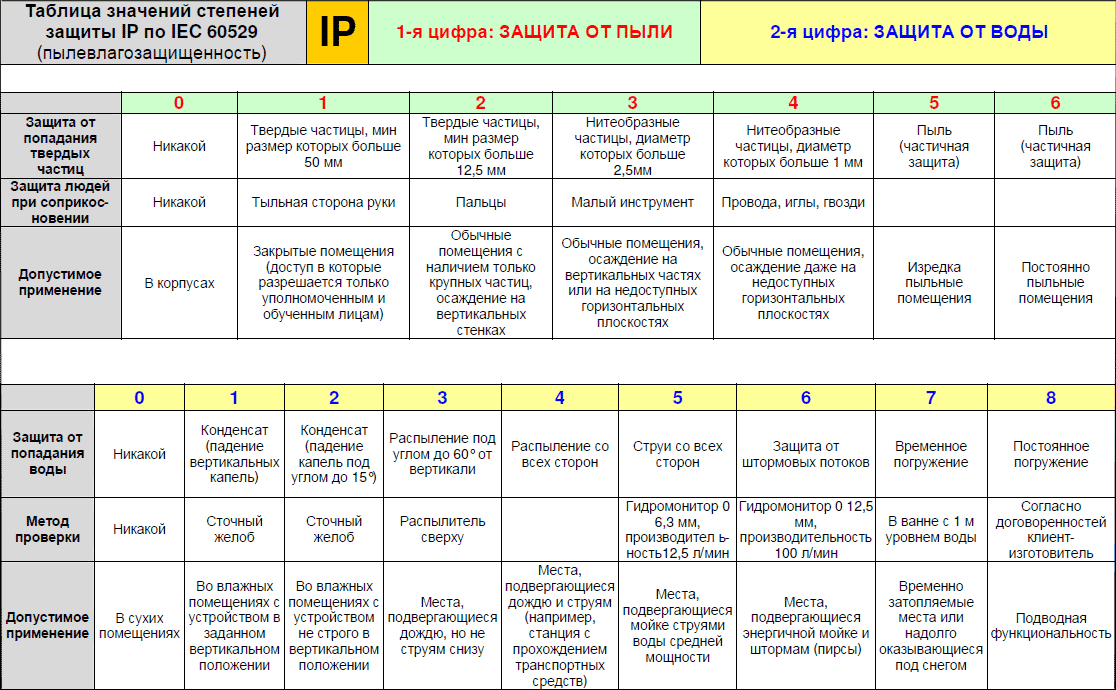

Таблица степеней защиты Основная функция РВ – это формирование временной задержки коммутации управляющих групп контактов. Осуществление задержки зависит от особенностей конструкции прибора. Есть много разновидностей РВ. С функциональной точки зрения они бывают пневматические, моторные, электромагнитные, электронные, а также устройства на часовом механизме. Различаются по параметрам, внешнему виду и способу установки, имеют следующие технические характеристики:

• максимальный коммутируемый ток;
• номинальное напряжение коммутации;
• тип контактов, их количество;
• износоустойчивость (предполагаемое количество включений);
• степень защиты IP.

Приборы делятся на устройства с задержкой выключения или включения. Многие реле имеют сразу два варианта, осуществляя смену типа коммутации. Алгоритм работы следующий:

1. Во время запуска срабатывает контактная группа – контакты замыкаются для реле с задержкой выключения.
2. Взводится механизм задержки времени.
3. По истечении запрограммированного интервала контактная группа меняет порядок.

Подобным образом работает реле задержки включения. В устройствах цикличного типа заданная последовательность повторяется многократно.

Что такое импульсное реле

Существуют импульсные реле самых разных модификаций — с креплением на DIN-рейку, установкой в распред. коробку, встраиваемые в светильник, но принцип самой работы у всех одинаковый — при нажатии кнопки выключателя кратковременный импульс поступает на катушку реле. Контакты реле замыкаются, переходя в состояние ВКЛ. — нагрузка включается. Повторное нажатие кнопки выключателя, либо кнопки другого выключателя приводит к переключению силовых контактов в состояние ВЫКЛ. – нагрузка отключается. Итак каждый раз при нажатии кнопки любого из выключателей, контакты импульсного реле будут менять свое состояние на противоположное. Так как импульсное реле имеет два стабильных состояния — ВКЛ. или ВЫКЛ. его еще называют бистабильным.

Иногда может встречаться еще название блокировочное реле. Само устройство импульсных реле бывает двух разных типов – электронное, с релейными или полупроводниковыми выходами и управлением на базе микроконтроллера, либо электромеханическое, с катушкой управления и механическими контактами. Оба типа имеют свои достоинства и недостатки, но я бы все таки посоветовал электромеханические – они более надежны. Электронные довольно чувствительны к перенапряжениям в сети, реагируют на сетевые помехи, в результате чего могут происходить ложные срабатывания. Также импульсные реле различаются по рабочему напряжению катушки – 12 В, 24 В, 130 В, 220 В. При выборе реле стоит об этом помнить.

Схема импульсного реле

Кстати, про выбор. А он довольно богатый. Из тех, с которыми приходилось сталкиваться это ABB E250, E290, Schneider Acti 9 ITL, F&F Евроавтоматика BIS 411, Меандр РИО1. И все они зарекомендовали себя с хорошей стороны. Выводы, обозначенные как A1 и A2 — это контакты катушки реле. Контакты 1 и 2 — замыкающие (размыкающие) контакты. Они рассчитаны на ток 16 А при коммутации активной нагрузки. Перключатель I-O служит для приоритетного выбора (контакты реле в зависимости от положения переключателя будут изначально замкнуты или разомкнуты) и ручного управления. Перключатель auto — OFF служит для отключения дистанционного управления для проведения технических работ.

Будет интересно Диодный мост – что это такое?

Фаза через автомат приходит на контакт 1 импульсного реле и на кнопочные выключатели, которые соединяются между собой параллельно. На схеме изображены два выключателя, но таким же образом можно подключить и три и пять выключателей. С выключателей фаза уходит на контакт катушки реле А1. С контакта 2 фазный проводник идет на нагрузку. На клемму А2 катушки приходит проводник с нулевой шины, с нее же ноль уходит на нагрузку. Все просто. Таким же образом можно подключить и несколько импульсных реле для разных групп освещения.

Здесь добавляются два выключателя ВКЛ. и ОТКЛ. которые подключаются на клеммы ON и OFF соответственно. Их можно поставить непосредственно при входе в дом. При нажатии кнопки ВКЛ. свет будет включаться во всем доме. Кнопка ОТКЛ. будет полностью выключать все освещение в доме. В данной схеме реле Acti 9 ITL, которое мы рассматривали ранее не подойдет, можно задействовать Acti9 ITLc от того же Schneider Electric. По моему мнению, применение импульсных реле значительно упрощает управление освещением в более менее сложных схемах. В случае управлением с двух мест небольшого коридора, повторюсь, вполне достаточно будет обычных проходных выключателей, так как покупка импульсных реле будет экономически нецелесообразна.

Импульсные реле на планке

Как подключать импульсные реле для управления несколькими светильниками из разных мест: практические рекомендации

Разберем случай с тремя лампами освещения, хотя их общее количество может быть произвольным. Схема подключения импульсных реле просто увеличится от начальной на число светильников. Сколько ламп, столько и релюшек.

Общее количество кнопок-выключателей выбирается владельцем квартиры по местным условиям.

Главные принципы построения схемы:

1. Потенциал фазы после защитного автомата распределяется по всем кнопкам слаботочным проводом, а от них он направляется на обмотки бистабильных реле (контакт А1). Силовым же проводником он подводится к клемме 1 каждого выходного контакта, а с клеммы 2 подается на свой светильник.
2. Потенциал нуля жестко разводится по всем лампочкам проводом освещения, а слаботочкой может быть заведен на контакт А2 всех обмоток.
3. Каждый светильник работает от силового контакта своего бистабильного реле, которое управляется индивидуальными кнопками.

На первый взгляд здесь ничего сложного нет, но при создании цепочки принудительного отключения от одной кнопки существуют особенности:

1. внутри квартиры с обычным однофазным питанием для централизованного отключения достаточно параллельными перемычками соединить все контакты OFF и вывести на общую кнопку у входа;
2. в частном доме с трехфазным питанием каждый потребитель может подключаться от разных фаз и собственного автомата. Способ объединения перемычками выводов OFF становится не приемлемым. Здесь следует применить обычное промежуточное реле. Его контакты станут управлять каждым модулем.

Другими словами, в отдельных случаях для централизованного управления потребителями может потребоваться дополнительное реле сброса.

Обозначил его KL и показал на схеме принцип включения обмотки с общей кнопкой от любой фазы, расположенной вблизи (например, L1) и монтажом промежуточных контактов (KL1.1, KL1.2…) в цепочках централизованного отключения всех задействованных светильников.

Этот же принцип приемлем для централизованного одновременного включения всех импульсных модулей от одной общей кнопки по контакту OFF. Дабы не загромождать картинку лишними линиями, его просто не показываю.

При таком подключении в квартирном щитке располагаются автоматические выключатели разных групп освещения и импульсные реле. От них придется делать довольно разветвленную разводку к многочисленным кнопкам управления, включая централизованные, и светильникам.

Оптимальным вариантом соединения слаботочных жил и силовых проводов становятся обычные клеммники под винт.

Особенности монтажа двухклавишных кнопок с подсветкой в подрозетниках

Подключение слаботочных цепей кнопочных выключателей выполняется последовательно от одного подрозетника к другому по мере удаления от квартирного щитка. При этом все соединения даже для двух кнопок удобно монтировать следующим образом:

• потенциал фазы, показанный на картинке ниже красным цветом, соединяется от каждых отрезков кабелей по верхним контактам всех клемм кнопок перемычками;
• жилы управления, идущие на общий контакт управления, соединяются шлейфом ниже на кнопках (для примера показал коричневым и зеленым цветом);
• остальные не используемые жилы кабеля в этом выключателе, включая РЕ-проводник, монтируем на миниатюрном двухконтактном Wago.

Этот способ позволяет удобно выполнить компактное подключение скрытой проводки даже в малом объеме подрозетника.

Одновременно здесь удобно перемонтировать назначение любой кнопки. Для этого достаточно отсоединить нижний не нужный провод с кнопки и подключить от другого светильника, а разорванную цепь соединить освободившемся Ваго.

Отличительные особенности различных моделей

Отдельные производители выпускают импульсные модули в корпусах, предназначенных не только для управления одним светильником из разных точек, но и несколькими, как показано ниже на примере продукции от Шнайдер.

Компания ABB пошла иным путем. Она стала выпускать к своим модулям дополнительный блок централизованного управления, который позволяет выполнить те же функции. Его просто устанавливают на DIN рейку рядом с основным изделием.

Схема подключения таких устройств приведена на корпусе и в сопроводительной документации. Уточняйте ее особенности у каждого производителя.

Компания Меандр производит модули РИО-2, приспособленные для работы в трех режимах:

1. обычного импульсного;
2. трех перекрестных переключателей;
3. автоматического таймера.

Они могут работать с местным и централизованным управлением. Показываю схему подключения производителя двух модулей с общими функциями.

Как видите, для каждого изделия может быть разработана своя заводская схема. Ее следует уточнить.
