Принцип работы, виды и монтаж регулятора света для ламп накаливания

Область применения светорегуляторов

Кроме своего основного назначения – регулировки яркости ламп накаливания, в том числе и галогенных, – приборы могут исполнять роль регуляторов мощности, коими, по сути, и являются. Но в связи с особенностями принципа регулировки, применение диммеров в качестве регуляторов достаточно ограничено. Какой же тип нагрузки может коммутировать классический светорегулятор, а какой нет?

Люминесцентные лампы

Ввиду иного принципа работы управлять яркостью газоразрядных ламп намного сложнее. Но конструкторы современных энергосберегающих ламп частично обошли эту проблему, создав специальный диммируемый балласт. Обычно диапазон регулировки яркости люминесцентных ламп составляет 20-100%, но и этого вполне достаточно. Как отличить диммируемую лампу от обычной — для этого достаточно взглянуть на упаковку. Все лампы, яркость которых можно регулировать, маркируются специальным значком или надписью DIMMABLE (диммируемая):

Яркость этой люминесцентной лампы можно изменять при помощи обычного светорегулятора

Светодиодные светильники

В отличие от газоразрядных, светодиодные диммируемые лампы широко распространены и купить их можно без проблем. Правда, стоимость такой лампы несколько выше, чем обычной.

Диммируемая светодиодная лампа

Нагревательные приборы

Поскольку все нагреватели – устройства инерционные и являются активной нагрузкой, использовать светорегуляторы для регулировки их мощности можно без ограничений. Можно использовать диммер для регулировки температуры жала паяльника, электрокамина, плиты, теплого пола без всяких опасений. Единственное условие – мощность электроприбора не должна превышать максимальной мощности регулятора, которую можно прочитать на корпусе устройства.

Этот регулятор может коммутировать электроприборы мощностью до 450 Вт

Устройства с трансформаторным питанием

Теоретически регулировать напряжение на трансформаторной аппаратуре можно, но при этом сильно падает КПД трансформатора, который может не выдержать тока нагрузки и сгореть. Кроме того, в выходном напряжении трансформаторных источников питания появляется большое количество импульсных и высокочастотных помех, которые сильно влияют на работу электроники и могут сделать ее совершенно неработоспособной. Таким образом, учитывая все риски и неудобства, питание трансформаторов через фазо-импульсные регуляторы можно считать неоправданным и даже опасным, хотя в лабораторных конструкциях и самоделках оно нередко и вопреки рекомендациям профессионалов весьма успешно используется.

Приборы с импульсными блоками

Сегодня подавляющее большинство бытовой электроники имеют так называемые импульсные блоки питания (ИБП). Можно ли питать такие приборы через диммеры? С первого взгляда – можно. Все равно переменное напряжение в «импульснике» сперва превращается в «постоянку», а потом преобразуется.

На практике оказывается, что нельзя, причем категорически. В процессе регулировки диммер выдает огромное количество импульсных выбросов и разночастотных помех. Стандартные фильтры ИБП с ними не справляются, и вся эта «красота» благополучно отправляется на высоковольтный преобразователь, который от привалившего счастья просто сгорает. Кроме того, ни один фазо-импульсный регулятор не предназначен для работы на емкостную нагрузку, коей и является ИБП. В результате мгновенно и однозначно дополнительно выгорает самая дорогая деталь в регуляторе – симистор.

Электрические двигатели

Здесь дело обстоит намного лучше, чем с электроникой. Подключив светорегулятор к коллекторному двигателю, можно весьма успешно изменять его обороты без каких-либо последствий. Кстати, регулятор оборотов обычной электродрели, выполненный в виде нажимной кнопки, по схемотехнике и принципу работы не что иное, как самый настоящий диммер с фазо-импульсным управлением.

Кнопка регулировки оборотов дрели, устроенная так же, как и диммер

Требования при эксплуатации

При использовании диммеров следует учитывать несколько важных моментов:

Выбирать диммер надо в соответствии с типом используемых ламп.
Наименьшее значение мощности светильника с лампой накаливания – 40 Вт.
Светорегулятор следует использовать с осторожностью при высоких температурах в помещении – более 25 градусов;
Используемые люминесцентные лампы должны иметь возможность эксплуатации в режиме диммирования.
Мощность светорегулирующего устройства должна быть больше суммарной мощности всех подключаемых точек.
Не допускается одновременная работа через диммер приборов емкостного и индуктивного типа.

Подключение диммеров своими руками не составит особых сложностей при правильном выборе подходящего устройства. А в процессе эксплуатации обеспечивается удобство и комфорт пре регулировании яркости свечения и управлении освещением в доме.

Как подключить диммер вместо выключателя на 2 провода

Для подключения моноблочного диммера вместо выключателя используется стандартная схема с двумя проводами. Для установки нужно:

• отключить напряжение в доме на распределительном щитке;
• проверить отсутствие сети с помощью индикатора;
• демонтировать выключатель, сняв с него защитную панель и отсоединив провода;
• найти фазный провод с помощью индикатора (он должен загореться при подсоединении к фазе);
• на вход светорегулятора подсоединить фазу, к выходному контакту подключить провод нагрузки для светильника.

В регуляторах контакты имеют маркировку. L-in – фаза-вход, L-out – фаза-выход.

После нужно выполнить включение электричества и проверить работоспособность схемы. При корректной сборке яркость будет плавно меняться.

Схемы подключения

Существует несколько схем подключения для димминирования освещения. Каждая будет описана с принципом подключения и возможного назначения.

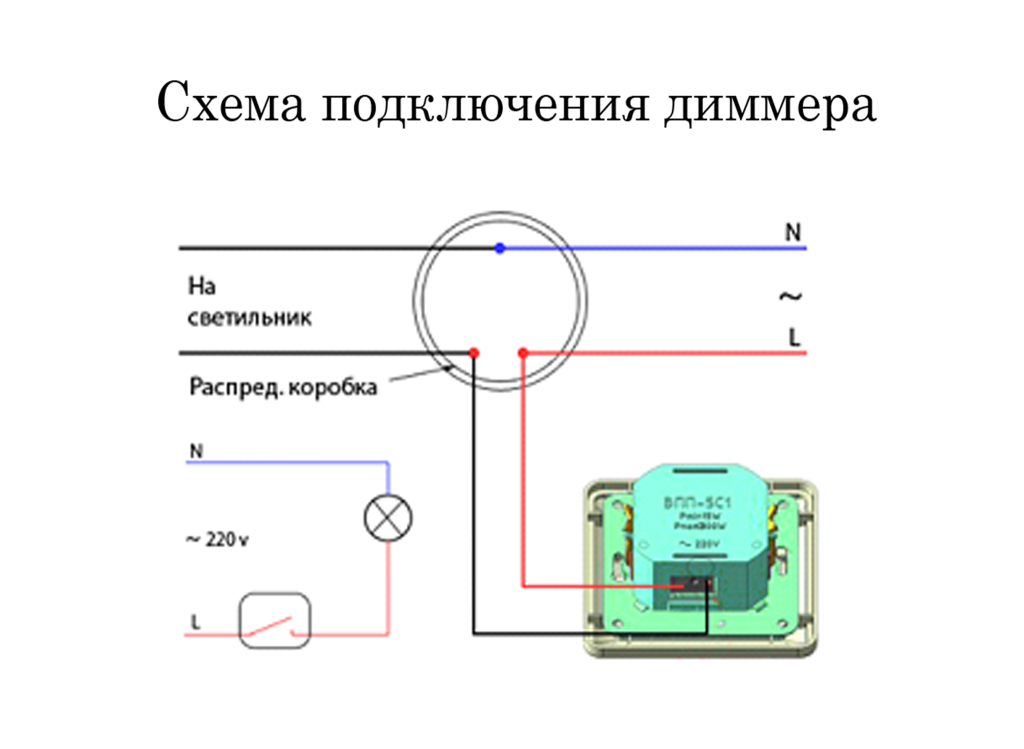

Без выключателя

Это самая простая схема, которая позволяет заменить выключатель на диммер.

Для ее подключения необходимо:

1. Демонтировать выключатель.
2. При помощи индикатора найти фазный провод.
3. Найденный провод подключить к клемме диммера, обозначающийся волнистой линией.
4. Второй провод, идущий на лампу, подключить к клемме «L» на подключаемом устройстве.
5. Установить прибор на стену.
6. Включить электропитание.

Теперь диммер будет использоваться вместо выключателя. Основная особенность схемы – это простота подключения, без необходимости монтажа дополнительной проводки.

С выключателем

Эта модель использует диммер в качестве проходного устройства. Например, если выключатель вмонтирован в начале схемы, а сам диммер в дальнем конце комнаты. Проходной диммер в схеме подключения используется для регулировки и выключения, а выключатель только по прямому назначению. Для подключения необходимо:

1. Фазный провод от распределительной коробки подать на выключатель.
2. С выключателя провод подключается к вводному контакту диммера.
3. Выход «L» на регуляторе подсоединяется к источнику освещения.
4. Нулевой провод идет прямо от распределительной коробки к лампе.

В этой схеме димминирование проводится при помощи обычного 2-х контактного регулятора на переменном резисторе.

Проходная схема

В этой схеме можно использовать сразу 2 регулятора. Подобное подключение можно осуществить только при прокладке электропроводки. Уже проложенная простая цепь, с одним выключателем, не подойдет. Также понадобится приобрести 2 трех контактных устройства регулировки. Цепь следующая:

1. В распределительной коробке необходимо найти провод фазы.
2. Этот провод подается на вводную клемму диммера, отмеченную значком в виде волны и поперечной стрелочки.
3. С клеммы «L» диммера проводится провод на ту же клемму, только на втором регуляторе.
4. Такая же перемычка подается с клеммы «1» на тот же контакт второго устройства.
5. С контакта второго диммера в виде волны и поперечной стрелочки, подается выход фазного провода на лампу.
6. Из распределительной коробки, нулевой провод проводится прямо на источник освещения.

Теперь регулировать накал ламп можно из двух точек комнаты. Также можно включать и выключать лампу.

Для подключения любого регулятора очень важно использовать провод фазы. Для этого цепь подключения освещения должна быть собрана правильно, то есть фаза должна идти обязательно через выключатель

Подобная цепь позволит безопасно осуществлять монтаж диммера и замену ламп. При подключении сенсорных моделей нужно учитывать необходимость ввода нулевого провода. Особенно это касается устройств с удаленным управлением. Для таких приборов необходимо сначала подготовить проводку, или полностью сменить принципиальную схему освещения.

Существуют отдельные модели устройств для диммиромания светодиодных лент и ламп, работающих через «драйвер». Схема подключения таких диммеров отличается

Важно учитывать следующее:

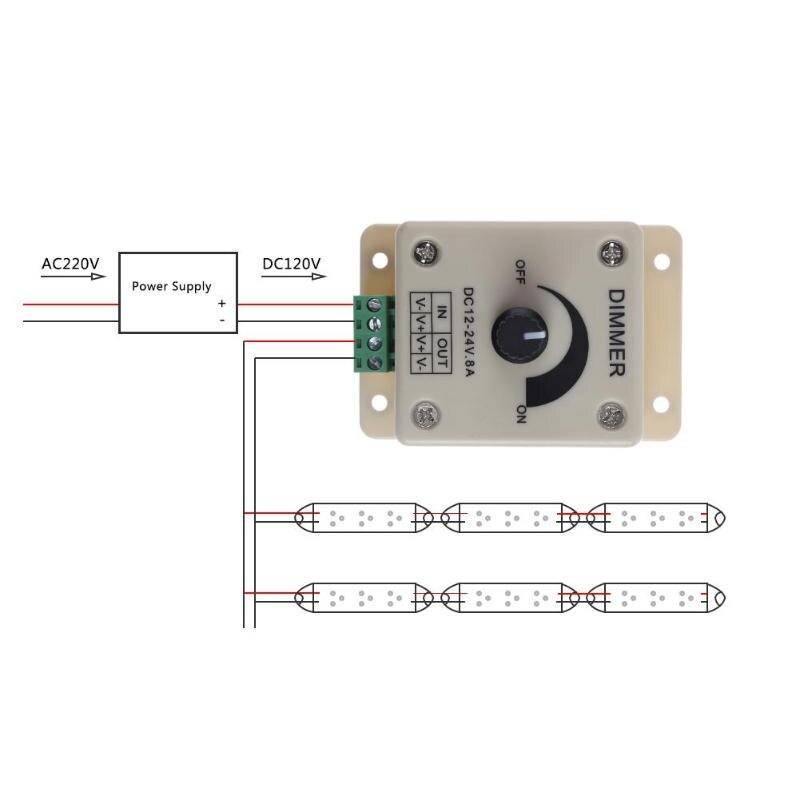

1. Если светодиодная лента работает от блока питания с постоянным током, диммер должен быть обязательно подключен в цепь, между лентой и блоком.
2. Если LED-лампа работает от «драйвера», то регулятор подключается перед этим устройством.

В остальном, приведенные схемы подключения диммера, могут использоваться для светодиодного освещения. Главное выбрать подходящую модель регулятора. Запрещено подключать к светодиодной ленте или нескольким лампам диммер от гирлянд. Подобные приборы рассчитаны на определенное количество светодиодов. Без предварительного расчета, цепь может подвергнуться короткому замыканию.

Также стоит учитывать маркировку. Часто информацию о подходящих регуляторах и их мощности, можно найти на упаковке или корпусе «драйвера».

Инструкция по подключению

Важно помнить, что при работе с высоким напряжением необходимо соблюдать меры предосторожности, в том числе обесточить проводники перед началом проведения работ. В остальном, для того, чтобы своими руками подключить диммер, достаточно следовать приведенного ниже алгоритма действий:

В остальном, для того, чтобы своими руками подключить диммер, достаточно следовать приведенного ниже алгоритма действий:

1. Провод, выходящий из распределителя, необходимо подключить к клемме входа фазного проводника, которая обычно обозначается латинской буквой L и стрелкой, указывающей вверх.
2. Второй провод подсоединяется к клемме, имеющей обозначение в виде диагональной стрелки на фоне значка ~.

Это самая простейшая схема, доступная каждому человеку, позволяющая предельно быстро произвести замену старого стандартного выключателя на новый регулятор. Может использоваться вне зависимости от количества ламп, мощность работы которых будет регулировать вариатор.

Иногда возникает необходимость установки сразу 2 диммеров, обычно это происходит в крупногабаритных или многоэтажных помещениях.

В такой ситуации потребуется воспользоваться следующей схемой:

1. Провести к распределителю по 3 провода, которые должны тянуться от каждого из мест, где планируется установить регулятор.
2. Первые контакты каждого вариатора соединяются друг с другом, для этого можно использовать специальную перемычку.
3. Аналогичные действия производятся с двумя контактами вариаторов.
4. На 3-ий контакт 1-ого вариатора необходимо подключить вход фазы, а на такой же контакт 2-ого устройства сделать выход на источник света.

Структура щита с импульсными реле

В электрическом щите мало что изменится при подключении импульсного реле. Зато у вас будет оптимальное решение управления освещением. Такая система похожа на вариант с проходным выключателем.

При подсоединении в щитовой к стандартному импульсному прибору одновременно нескольких приборов освещения, обязательно требуется установка кросс-модуля или клеммы.

Кросс-модуль РЭК 2х11 125АИсточник ozon.ru

Прокладывать по 2, 3 провода на одно реле не получится, поскольку существует ограничение по толщине кабеля. В этом случае нужно раскидать кабеля по разным колодкам.

Видео описание

Импульсное реле. Управление освещением в доме и квартире.

Для чего реле могут быть полезны вам, в вашем доме?

Система управления освещением с помощью импульсного реле полезна для подключения осветительных приборов в коридорах, межэтажных лестницах и больших прихожих. Используется также для подсоединения:

• ландшафтного освещения;
• дворовых светильников;
• открывания электрических замков;
• систем полива огорода;
• разнообразных насосов;
• вентиляционного оборудования.

Для включения общего вытяжного вентилятора отдельно из ванной комнаты и туалета выбирайте импульсное реле, оснащенное таймером, например BIS 410. В каждое помещение санузла установите по одной кнопке.

С какой целью применяются импульсные прерыватели электрической цепи

Особенность данных устройств – их можно фиксировать в конкретном положении, после того как на его контакты поступает электрический импульс. Данная двухпозиционная стабильность электронного прибора удобна в организации управления многими механизмами. В бытовых условиях часто реле используют в схемах включения светильников.

Главным достоинством импульсного прибора является его способность «запоминания» последней позиции контактов. Это обеспечивается даже тогда, когда полностью обесточивается электрическая сеть. Другое значимое преимущество импульсного устройства заключается в том, что для его запуска подходит низкое напряжение. За счет этого выключатель можно устанавливать во влажном помещении, например:

• подвале;
• туалете;
• ванной комнате.

Таким образом, удается достичь более высокой степени безопасности в работе электрических систем относительно простых выключателей.

Для чего применяют импульсные реле?

С помощью данных приборов легко организовать включение осветительных приборов из нескольких мест, например, подойдут для этих целей:

• длинные коридоры;
• лестницы многоэтажных зданий;
• подъезды домов.

Можно установить реле где угодно без ограничений по количеству. Соединяются выключатели света параллельно друг другу с помощью тонких 2-х жильных проводов. Вся схема подключается к входному контакту блока управления импульсного реле.

Благодаря внедрению данной системы больше нет необходимости:

• путаться в коммутационных схемах;
• заморачиваться с выключателями проходного типа;
• мучиться с подключением переключателей;
• прокладывать 3 – 4-х жильные кабели.

Не нужны действия, имевшие место в классической схеме управления осветительными приборами из нескольких мест.

Новые реле с буквой i

В торговой сети появились импульсные приборы, в наименование которых значится буква i. Сами названия при этом повторяются, например, BIS-411 — BIS-411 i.

По внешнему виду реле не отличаются ничем, но те, в которых есть буква i стоят дороже. Разница в цене бывает от 50 до 400 рублей, зависит от модели.

В чем разница? Встроенные контакты новых приборов кратковременно выдерживают ток до 125А, но очень короткий период, всего 20 миллисекунд. Однако этого времени хватает, чтобы воспользоваться реле для включения ламп накаливания, имеющей большую мощность. Также этого импульса хватает для запуска:

• электродвигателей;
• оборудования с повышенным пусковым током.
• электромагнитных клапанов.

Модернизированные BIS оснащены электромагнитными реле HONGFA серии INRUSH, разработанными специально для систем, где нужно выдерживать пусковые токи большой величины. Это характерно для емкостной и реактивной нагрузки.

В новых реле используется более мощный преобразователь потенциала и контроллер. Благодаря этим элементам устройство может работать одинаково хорошо как от постоянного, так и переменного напряжения с параметрами от 100 до 260 В.

Видео описание

Импульсное реле. Схема подключения. Управление освещением из нескольких мест.

Плюсы и минусы

Безусловно, диммер для светодиодных ламп — это полезное устройство, позволяющее добиться комфортного светового потока путем регулировки питания, подаваемого на осветительные приборы. Но, как и любой другой электронный прибор, диммер имеет свои положительные и отрицательные стороны.

Плюсы:

• простота в подключении и использовании;
• экономия электроэнергии в случае включения светового прибора не на полную мощность;
• отлично вписываются в дизайн любого помещения;
• несмотря на время суток, позволяют добиться в помещении комфортной световой среды;
• дают возможность реализовать различные дизайнерские решения, связанные со световой регулировкой отдельных зон;
• не создают радио и сетевых помех, не выделяют тепло.

Что касается отрицательной стороны, то у светорегулятора для светодиодных ламп можно выделить один, но существенный недостаток – это высокая стоимость. Поэтому перед покупкой и установкой диммера обязательно нужно задуматься о целесообразности его применения.

В чем различия диммеров?

Если вы собрались использовать выключатель с регулировкой яркости, сперва нужно узнать какие они бывают. И вообще все ли светодиодные лампы можно диммировать?

Диммеры различаются по следующим критериям:

• По типу монтажа;
• по исполнению и способу управления;
• по способу регулирования.

Давайте разберемся по подробнее с каждым из них.

По типу монтажа

Для наружного монтажа – накладной выключатель с диммером для светодиодных ламп. Для установки такого прибора не нужно высверливать в стене нишу, он просто крепится сверху на стену. Очень удобно использовать в тех случаях, когда интерьер не в приоритете или проложена наружная проводка.

Для внутреннего монтажа – отлично впишутся в любой интерьер, как например этот.

Для монтажа на DIN рейку весьма специфичны и сперва может показаться, что они не практичны. Однако этот регулятор освещения для светодиодных ламп работает с пультом дистанционного управления, при этом спрятан от посторонних глаз в электрощите.

По исполнению

По исполнению регулятор света для светодиодных и ламп накаливания может быть:

• Поворотным;
• поворотно-нажимного типа;
• кнопочным;
• сенсорным;

Поворотный – один из самых простых вариантов регулятора яркости светодиодной лампы, выглядит незатейливо обладает простейшим функционалом.

Поворотно-нажимной выглядит практически также, как и поворотный. Благодаря своей конструкции, при нажатии на него зажигается свет с такой яркостью, какая была установлена при последнем включении.

Кнопочный регулятор для светодиодного освещения выглядит уже более технологично и органично впишется в современную квартиру. Как например этот выключатель с регулятором яркости для светодиодных ламп.

Сенсорные модели и вовсе могут быть совершенно различны – начиная от светящихся кружочков, заканчивая ровными одноцветными панелями для регулировки напряжения светодиодных ламп.

По способу регулировки

Диммеры бывают разные не только по их исполнению, но и по принципу работы. Это касается именно диммеров переменного тока.

Первый тип диммеров более распространённый и дешевый, по причине простоты своей схемы – это диммер с отсечкой по переднему фронту (англ. leading edge). Немного дальше будет подробно рассмотрен его принцип работы и схема, для сравнения взгляните на вид напряжения на выходе такого регулятора.

По графику видно, что на нагрузку подается остаток полуволны, а её начало срезается. Из-за характера включения нагрузки, в электросетях наводятся помехи, что мешает работе телевизоров и других устройство. На лампу подаётся напряжение установленной амплитуды, а затем оно затухает, когда синусоида переходит через ноль.

Можно ли использовать leading edge диммер для диодных ламп? Можно. Светодиодные лампы с диммером этого типа будут хорошо поддаваться регулировке, только если они изначально для этого созданы. Об этом свидетельствуют символы на её упаковке. Они еще называются «диммируемые».

Второй тип работает иначе, создает меньше помех и лучше работает с разными лампочками – это диммер с отсечкой по заднему фронту (англ. falling edge).

Регулировка светодиодных ламп с диммерами такого типа происходит лучше, а его конструкция лучше поддерживает недиммируемые источники света. Единственный недостаток – эти лампы могут регулировать свою яркость не с «нуля», а в определенном диапазоне. При этом диммируемые светодиодные лампы – просто великолепно регулируются.

Отдельное слово можно сказать о готовых светодиодных светильниках с регулировкой яркости. Это отдельный класс осветительных устройств, которые не нуждаются в установке дополнительных регуляторов, а имеют его в своей конструкции. Их регулировки производятся с помощью кнопок на корпусе или с пульта.

Часто задаваемые вопросы

Вопрос №1. На даче бываю редко, стоят обычные лампы накаливания, в комнате 2шт на люстре по 60Вт, какой диммер экономичнее поставить?

В этом случае лучше самый простой на теристорах.

Вопрос №2. Во дворе четыре столба для подсветки дорожки к колитке, лампы меняю, не всегда одинаковые получаются, какой диммер в этом случае посоветуете?

Есть хорошие Шиндлер, практически адаптирован для всех видов ламп, только по мощности не ошибитесь. Поставьте на 600Вт, даже если 4 лампы накаливания по 100Вт мощности будет достаточно.

Вопрос №3. Как определить необходимую мощность диммера и блока питания для светодиодных лент?

Характеристики некоторых светодиодов:

Производитель и марка	Китайские5630 5730,	Китайские 5630 57300,	Китайский 5050
Мощность Яркость	0,09W 7 лм	15W 12 лм	0,1W 8 люмен

Это обширная тема и требует отдельного рассмотрения, если коротко, то это зависит от типа светодиодов в ленте. На ленте указывается мощность, потребляемая одним диодом и всей лентой. Как правило, лента режется на отрезки, поэтому надо посчитать количество диодов и умножить на мощность одного, получите суммарную потребляемую мощность отдельно взятого отрезка. Блок питания и диммер выбирайте с запасом мощности примерно на 25% больше расчетной.

Вопрос №4. Для точечных светодиодных светильников на потолке, какой диммер подходит?

Ставьте обычный диммер для LED – ламп, но лампы должны быть с функцией диммирования.

1. Как подключить телефонный кабель к телефонной розетке (схема)
2. Как подключить проходной диммер с проходным выключателем (схема)
3. Подключение интернет розеток Легранд, Шлейфом (схема)
4. Особенности подключения евророзетки, пошаговая инструкция по монтажу

Преимущества и недостатки

Первые диммеры управлялись механическим способом и имели одну-единственную функцию – изменить яркость светильника.

Современный регулятор обладает рядом других функций:

1. Автоматическое включение и отключение.
2. Может управляться дистанционно через радиоканал, голосовую команду, акустическое изменение (шум или хлопок), через инфракрасный канал.
3. Сенсорный регулятор освещения позволяет плавно включать и отключать светильник. За счёт этого можно избежать резких бросков тока через лампы, в результате которых последние часто перегорают.
4. С помощью диммеров имитируют присутствие. Это особенно интересная функция, которая поможет отпугнуть «непрошенных гостей» от вашего домовладения, когда никого нет дома. Задаётся специальная программа, по которой диммер автоматически включает и отключает свет в разных комнатах. Создаётся иллюзия, что дома находятся хозяева.

Как и любое техническое устройство диммер не может быть универсальным на сто процентов, у него имеются свои недостатки:

• вызывает электромагнитные помехи;
• выходное напряжение имеет нелинейную зависимость от величины сопротивления резистора в схеме электронного диммера;
• от него не могут работать люминесцентные лампы, а также лампы, загорающиеся через пускорегулирующую аппаратуру;
• выходное напряжение у электронных диммеров имеет несинусоидальную форму, поэтому не рекомендуется подключать к нему понижающие трансформаторы;
• при работе с лампами накаливания низкий КПД.

Какие бывают и как работают

Практически все существующие на сегодня диммеры являются электронными и работают по одному принципу – фазо-импульсному. Для того чтобы этот принцип понять, необходимо вспомнить, что такое переменный ток. Зависимость величины напряжения в обычной розетке от времени будет выглядеть так:

Осциллограмма переменного напряжения в бытовой розетке

На графике хорошо видно, что величина напряжения постоянно изменяется от 0 до 220 В. Скорость этого изменения постоянна и в нашей стране составляет 50 раз в секунду (50 Гц.). Именно этими импульсами и питается лампа накаливания. Что произойдет, если лампочка будет подключена к сети не постоянно, а лишь на время, отмеченное на следующем графике зеленой штриховкой?

Нагрузка подключается к сети только на половину каждого полупериода сетевого напряжения

Вполне очевидно, что средняя энергия, протекающая через спираль, будет вдвое меньше, а значит, яркость лампы уменьшится. Таким образом, изменяя время и «место» подключения лампочки к синусоиде переменного напряжения, можно изменять рассеиваемую на ней мощность в практически неограниченных пределах – от 0 до 100%:

Ограничение мощности на лампе до 75%, 50% и 25% фазо-импульсным методом

Именно так и делает диммер – вычисляет начало каждого полупериода сетевого напряжения, ждет определенное время и подключает лампу до тех пор, пока текущий полупериод не закончится. Время, которое прибор «ждет», естественно, может регулироваться пользователем. По методу регулировки диммеры различаются на 2 типа:

1. Механические.
2. Электронные.

Но вот управление электронным узлом у приборов первого типа механическое – при помощи обычной поворотной ручки. Полностью электронные устройства нередко оснащаются микроконтроллерами и позволяют регулировать освещенность управляющими электрическими сигналами. Это не только удобнее и надежнее (обычная кнопка много долговечнее поворотного реостата), но и позволяет реализовать множество дополнительных функций, основные из которых:

• дистанционное управление, в том числе и беспроводное;
• независимая регулировка из нескольких мест;
• работа по заранее заданной программе;
• автоматическое изменение мощности в зависимости от внешних факторов, к примеру, освещенности на объекте.

Светорегуляторы с механическим, электронным и беспроводным управлением

Схема подключения моноблочного диммера

Чаще всего самостоятельно подключают моноблочные регуляторы света. Их ставят вместо выключателя. При однофазной сети схема подключения такая же, как и на обычном выключателе — последовательно с нагрузкой — в разрыв фазы. Это очень важный нюанс. Диммеры ставят только в разрыв фазного провода. Если подключить диммер неправильно (в разрыв нейтрали), электронная схема выйдет их строя. Чтобы не ошибиться, перед установкой надо точно определиться, какой из проводов фаза, а какой — нейтраль (ноль).

Перед тем как поставить диммер, надо найти фазный провод

Если речь идет об установке диммера на место выключателя, то надо сначала отключить провода от клемм выключателя (с отключенным на щитке питанием), включить автомат и тестером, мультиметром или индикатором (отвертка со светодиодом) найти фазный провод (при прикосновении щупом к фазе на приборе появляются какие-то показания или загорается светодиод, а проводе нейтрали (ноля) никаих потенциалов быть не должно).

Определение фазного провода индикатором

Найденную фазу можно каким-то образом обозначить — поставить на изоляции черту, наклеить кусок изоленты, цветного скотча и т.п. Затем питание снова отключают (входной рубильник на щитке) — можно подключать диммер.

Схема подключения диммера

Схема подключения регулятора света проста: на вход устройства подается найденный фазный провод, с выхода провод идет на нагрузку (на рисунке на распределительную коробку, а оттуда — на лампу).

Есть два вида диммеров — в одних входной и выходной контакт подписаны. В таком случае надо следовать указаниям и подавать фазу именно на подписанный вход. На других устройствах входы не подписаны. В них подключение фазы произвольное.

Рассмотрим как подключить диммер с поворотным диском. Сначала надо его разобрать. Для этого вынимаем диск — его надо потянуть на себя. Под диском находится кнопка, которая фиксируется прижимной гайкой.

Перед монтажом диммер разбираем

Эту гайку откручиваем (можно пальцами) и снимаем лицевую панель. Под ней находится монтажная пластина, которую потом будем прикручивать к стене. Диммер разобран и готов к установке.

Регулятор света без лицевой пластины

Подключаем его по схеме (смотрите ниже): фазный провод заводим на один вход (если есть маркировка входа, то на него), ко второму входу подсоединяем проводник, который идет на лампу/люстру.

Схема подключения лампы к диммеру

Осталось закрепить. Вставляем подключенный регулятор в монтажную коробку, закрепляем его винтами.

Затем накладываем лицевую панель, фиксируем ее снятой ранее гайкой и, в последнюю очередь устанавливаем поворотный диск. Диммер установлен. Включаем питание, проверяем работу.
