Блок питания led power supply вышел из строя

Виды и основные причины поломок

Если возникают проблемы со светодиодным светильником или лампочкой, не заметить это невозможно. Варианты неисправностей могут быть разными, но чаще всего встречаются такие:

Свет полностью пропадает. Это может случиться как при включении или выключении, так и в процессе работы.
Освещение может пропасть в любой момент и возобновиться через какое-то время. Причем, временные промежутки могут быть какими угодно.
Мерцание лампочки или светильника. Интенсивность может быть разной, но изменение яркости создает дискомфорт для зрения.
Мигание — когда свет моргает каждую секунду.
Повреждение конструкции из-за удара или попадания влаги в систему (например, из-за конденсата или если соседи сверху затопили квартиру).

Когда перестала гореть часть лампочек, не стоит откладывать ремонт.

Если видов неисправностей всего несколько, то причин намного больше. Чаще всего возникают такие проблемы:

Перегрев узлов и их деформация или нарушение контактов. Диоды нагреваются не сильно (примерно до 30 градусов). Но если в помещении жарко, то температура под потолком может повыситься до 50-60 градусов, а при таких условиях нарушаются контакты, выходят из строя детали и отслаиваются отдельные элементы на плате. Также проблема возникает, когда радиатор охлаждения со временем покрывается пылью или светильник расположен в месте с плохой вентиляцией.
Нарушение рекомендованных правил пользования светодиодным оборудованием. Вместе с светильником и люстрой всегда идут условия эксплуатации, при которых производитель гарантирует долгую работу. Любые отклонения повышают риск неисправностей в разы.
Перегорание диода, спровоцированное скачками напряжения или выходом из строя конденсатора. Это характерно для недорогих моделей.
Различные нарушения при подключении и установке оборудования. Короткие замыкания и другие сбои работы сети могут быть причиной поломки.

При подключении важно ничего не перепутать. Не стоит забывать и о заводском браке, он встречается намного чаще, чем в других разновидностях светильников

Особенно часто недоработки бывают в светильниках с пультом дистанционного управления, так как конструкция сложная, а технологии нередко еще не отработаны до конца

Не стоит забывать и о заводском браке, он встречается намного чаще, чем в других разновидностях светильников. Особенно часто недоработки бывают в светильниках с пультом дистанционного управления, так как конструкция сложная, а технологии нередко еще не отработаны до конца.

Нет подсветки монитора

Чем же отличаются мониторы с LCD подсветкой от мониторов с LED подсветкой? В LCD мониторах для подсветки у нас используются лампы CCFL. На русский язык эта аббревиатура звучит как «люминесцентная лампа с холодным катодом» .

Такие лампы располагаются сверху и снизу дисплея и подсвечивают изображение.

В LED мониторах используются для подсветки светодиоды, которые располагаются либо по бокам дисплея, либо за ним.

Сейчас все производители мониторов и ТВ перешли на LED подсветку, так как она почти в половину сокращает энергопотребление и намного долговечнее чем LCD подсветка.

Если нет подсветки, то дело может быть либо в лампах CCFL, либо в LED-ленте. Если они вообще не горят, то изображение будет настолько тусклым, что на дисплее ничего не будет видно. Только внимательный осмотр включенного монитора под освещением может показать, что изображение все-таки есть. Поэтому, если изображения вообще нет, то первым дело осмотрите включенный монитор под потоком света. Если изображение хоть немного видно, то дальше принимайте меры, либо менять лампы, либо дело в инверторе.

Импульсные блоки питания

Во-первых, выпрямление напряжения происходит сразу же. То есть, подается на вход переменно 220В и тут же на входе преобразуется в постоянное 220V.

Далее стоит генератор импульсов. Главная его задача – создать искусственно переменное напряжение с очень большой частотой. В несколько десятков или даже сотен килогерц (от 30 до 150кГц). Сравните это с привычными нам 50 Гц в домашних розетках.

Кстати за счет такой огромной частоты, мы практически не слышим гул импульсных трансформаторов. Объясняется это тем, что человеческое ухо способно различать звук до 20кГц, не более.

Третий элемент в схеме – импульсный трансформатор. Он по форме и конструкции напоминает обычный. Однако главное его отличие – это маленькие габаритные размеры.

Это как раз таки и достигается за счет высокой частоты.

Из этих трех элементов самым главным является генератор импульсов. Без него, не было бы такого относительно маленького блока питания.

Преимущества импульсных блоков:

маленькая цена, если конечно сравнивать по мощности его, и такой же блок собранный на обычном трансформаторе

КПД от 90 до 98%

напряжение питания можно подавать в большом разбросе

при качественном производителе блока питания, у импульсных ИБП более высокий косинус фи

Есть и недостатки:

усложненность сборочной схемы

сложная конструкция

если вам попался не качественный импульсный блок, то он будет выдавать в сеть кучу высокочастотных помех, которые будут влиять на работу остального оборудования

Для светодиодных же светильников такие блоки не подойдут. Поэтому для их питания используются драйверы.

Принцип работы и схема

ЛЕД-прожектор (LED) имеет в своем составе такие компоненты:

светодиоды (обеспечивают свечение);
драйверы (управляют работой устройства);
корпус;
рассеиватель света (позволяет повысить коэффициент полезного действия светильника);
линзы (контролируют форму, цвет и некоторые другие характеристики потока света).

Прожектор функционирует благодаря слаженным действиям нескольких его компонентов, в том числе оптики, источника электропитания, драйверов и теплоотводящих устройств. Во внутренней части корпуса расположены световые диоды, а также небольшие по размеру электронные компоненты. Источник электропитания подает напряжение на светодиоды, где происходит трансформация тока в световой поток. Благодаря указанным действиям обеспечивается свечение прибора.

На рисунке ниже представлена стандартная электрическая схема для драйвера электронного прожектора.

Что касается принципа работы драйвера, то он не отличается на разных прожекторах. Питание от электросети поступает на вход драйвера, минуя предохранитель F1. Далее происходит фильтрация при помощи LC-элементов и выпрямление за счет диодного моста. Сглаживание осуществляется электролитическим конденсатором (С13). Постоянное напряжение (280 В) образуется на конденсаторных выводах.

От электролитического конденсатора напряжение направляется по токоограничивающим резисторам к стабилитрону (D12) и выводу № 6 описываемой микросхемы. Стабилитрон отвечает за 9-вольтное электропитание микросхемы, что является основным фактором, обеспечивающим функционирование драйвера. От конденсатора C13 ток идет через трансформаторную обмотку (T1.1) через выводную часть полевого транзистора (Q1).

Пропадает подсветка монитора

Монитор у нас включается, работает секунд 5-10 и тухнет. Это говорит о том, что одна из ламп CCFL подсветки дисплея пришла в негодность. Перед этим часть экрана может также немного моргать. Инвертор в этом случае будет уходить в защиту, что и будет проявляться в автоматическом отключении подсветки монитора.

Для того, чтобы мы могли проверить лампы и исключить дефектную, надо купить в радиомагазине высоковольтный конденсатор. 27 пикофарад х 3 киловольта для мониторов диагональю 17 дюймов, 47 пф для монитора 19 дюймов и 68 пф для 22 дюйма.

Данный конденсатор нужно припаять к контактам разъема, к которому подключается лампа подсветки. Саму лампу, разумеется, при этом нужно отключить. Соединяя конденсатор поочередно к каждому разъему, мы добиваемся того, что инвертор у нас перестает уходить в защиту. Монитор заработает, хотя будет немного тусклым.

Конечно, редко кто так делает. Самая фишка — это отключить защиту на самой микросхеме ШИМ ))). Для этого гуглим «снять защиту инвертора xxxxxxx» Вместо «хххххх» ставим марку нашей микросхемы ШИМ. Как-то я отключал защиту на мониторе с микросхемой ШИМ TL494 по схеме ниже, припаяв резистор на 10 КилоОм. Моник работает до сих пор. Нареканий нет).

Типы блоков питания

Прежде всего, нужно определить, где будет установлен блок питания. От этого зависит тип блока, который вам нужно будет приобрести. Блоки питания делятся на три типа:

в пластмассовом корпусе, как блоки питания ноутбука или планшета. Их легко спрятать под подвесным потолком или в шкафу, но мощность их не очень велика. Мощность таких блоков не более 75Вт;
в алюминиевом корпусе, герметичные; Их мощность может быть до 100Вт. Эти блоки больших размеров, но не боятся воды и низких температур. Их используют в подсветке рекламы и витрин магазинов;
в перфорированном корпусе, со встроенными кулерами или без них. Эти блоки могут быть любой мощности. Если в них встраивается кулер, то блок при работе шумит. Их целесообразно использовать, если в доме или квартире прокладывается отдельная сеть 12V. В любом случае, блоки этого типа нельзя устанавливать в замкнутое пространство. Для нормального охлаждения эти блоки нуждаются в хорошей циркуляции воздуха.

Блоки питания могут быть разной сложности. В некоторых встраивается диммер — устройство, позволяющее регулировать яркость свечения ленты. Они могут быть с дистанционным управлением и программируемые по времени включения и отключения. Если диммера нет, а вы хотите его установить, то придется покупать его отдельно. В некоторых блоках питания есть возможность регулировки выходного напряжения для компенсации падения напряжения в длинных проводах. Блоки питания отличаются еще и ценой. От дешевых, но вполне надежных до дорогих, известных фирм. Очень дешевые блоки непонятных производителей лучше не покупать. Никто не даст гарантию, что он будет работать длительное время, а не сгорит через две недели или при коротком замыкании. В тоже время, в хороших блоках есть защита короткого замыкания и от перегрузки.

Это интересно: Как запустить блок питания ATX без компьютера?

Работа импульсного блока питания

Первичная цепь импульсного блока питания

Первичная цепь схемы блока питания расположена до импульсного ферритового трансформатора.

На входе блока расположен предохранитель.

Затем стоит фильтр CLC, причем катушка используется для подавления синфазных помех. Вслед за фильтром располагается схема выпрямления на основе диодного моста и электролитического конденсатора. Часто для защиты схемы от коротких высоковольтных импульсов после предохранителя параллельно входному конденсатору устанавливается варистор. Сопротивление варистора резко падает при повышенном напряжении. Поэтому весь избыточный ток идет через него в предохранитель, который сгорает, выключая входную цепь.

Защитный диод D0 нужен для того, чтобы предохранить схему блока питания, если сгорит диодный мост. Диод не даст пройти отрицательному напряжению в основную схему, потому, что откроется и сгорит предохранитель.

За диодом стоит варистор на 4-5 ом для сглаживания резких скачков потребления тока в момент включения и первоначальной зарядки конденсатора C1.

Активные элементы первичной цепи: коммутационный транзистор Q1 с ШИМ (широтно импульсным модулятором) контроллером управления. Транзистор преобразует постоянное выпрямленное напряжение 310В в переменное, которое преобразуется трансформатором Т1 на вторичной обмотке в пониженное выходное.

И еще — для питания ШИМ-регулятора используется выпрямленное напряжение, снятое с дополнительной обмотки трансформатора.

Работа вторичной цепи импульсного блока питания

В выходной цепи после трансформатора стоит либо диодный мост, либо 1 диод и CLC фильтр, состоящий из электролитических конденсаторов и дросселя.

Для стабилизации выходного напряжения используется оптическая обратная связь. Она позволяет развязать выходное и входное напряжение гальванически. В качестве исполнительных элементов обратной связи используется оптопара OC1 и интегральный стабилизатор TL431. Когда выходное напряжение после выпрямления превышает напряжение стабилизатора TL431 включается фотодиод, который включает фототранзистор, управляющий драйвером ШИМ

Регулятор TL431 снижает скважность импульсов или вообще останавливается, пока напряжение не снизится до порогового

Типовые неисправности

В большинстве случаев при появлении неисправности в прожекторе, в его работе будут следующие проблемы:

При подаче напряжения прожектор полностью не работает — свечения нет.
При работе прожектора заметно, что светодиод периодически или постоянно мерцает.
При подаче напряжения прожектор работает не на полную мощность или заметно, что сильно изменился оттенок света.

Возможно ли отремонтировать светодиодный прожектор? Конечно, но при наличии определенных знаний, а если знаний всё-таки не хватает то купить такой прибор по очень демократичной цене можно на сайте наших партнёров led-comp.ru, выбор различных вариантов очень большой.

Основные неисправности и их диагностика

Иногда импульсные блоки питания ломаются и их неисправности могут носить самый разный характер, но существует ряд схожих случаев, на основе которых был составлен список наиболее часто встречающихся видов неисправностей:

Нежелательное попадание внутрь устройства пыли, особенно строительной.
Выход из строя предохранителя, чаще всего эта проблема вызывается другой неисправностью – выгоранием диодного моста.
Отсутствие выходного напряжения при работоспособном и исправном предохранителе. Данная проблема может быть вызвана различными причинами, наиболее часто ими является поломка выпрямительного диода, либо перегорание фильтрационного дросселя в низковольтной области схемы.
Выход из строя конденсаторов, чаще всего это случается по следующим причинам: потеря емкости, приводящая к плохому качеству фильтрации напряжения на выходе и повышению уровня рабочих шумов; чрезмерное увеличение параметров последовательного сопротивления; короткое замыкание внутри устройства или разрыв внутренних выводов.
Нарушение соединений контактов, которое чаще всего вызывается трещинами в плате.

Если блок питания по каким-либо причинам вышел из строя, то перед самостоятельным проведением любых работ по устранению неполадок необходимо провести тщательную диагностику, чтобы выявить их причины.

В зависимости от разных ситуаций, эта процедура имеет свои особенности:

Осмотреть блок питания в целом на наличие скопившейся в нем пыли, которая может быть причиной его некорректной работы.
Проверить главную плату на наличие на ее поверхности трещин.
Проведение визуального осмотра основной платы блока питания позволяет определить состояние предохранителей. Заметить поломку будет достаточно просто, этот элемент устройства вздуется или полностью разрушится в случае пробоя. Также рекомендуется сразу провести комплексную проверку силового моста, конденсатора фильтра и всех силовых ключей.
Если предохранитель находится в исправном состоянии, то необходимо проверить дроссель и электролитные конденсаторы, неисправности также элементарно выявляются визуальным методом по возникшим деформациям либо вздутиям. Сложнее осуществляется диагностика диодного моста или отдельных диодов, их потребуется выпаять из схемы и отдельно проверить при помощи тестера или мультиметра.
Проверка конденсатором также осуществляется визуальным методом, поскольку возникшие перегревы могли расплавить электролит и разрушить их корпусы, или при помощи специального прибора, предназначенного для измерения уровня их емкости, если внешних неисправностей выявлено не было.
Провести осмотр термистора, который подвержен частым поломкам из-за скачков напряжения или перегревов. Если его поверхность стала черной, а сам он разрушается от легких прикосновений, значит, причина неполадок именно в нем.
Проверить контакты всех оставшихся элементов (резистора, трансформатора, индуктора) на возможные нарушения соединения.

Ремонт стандартных устройств

Как уже говорилось, большинство блоков питания современных компьютеров и телевизоров построено по типовой схеме. Они отличаются типоразмерами используемых электронных деталей и выходной мощностью. Методика диагностирования и устранения неполадок для этих устройств идентичны.

Однако качественный ремонт требует соответствующего инструмента, в номенклатуру которого входят:

паяльник (желательно с регулируемой мощностью);
припой, флюс, спирт или очищенный бензин («Галоша);
приспособление для удаление расплавленного припоя (оловоотсос);
набор отверток;
бокорезы (кусачки);
бытовой мультиметр (тестер)
пинцет;
лампа накаливания на 100,0 ватт (используется в качестве балластной нагрузки).

В принципе простые телевизоры можно ремонтировать без схемы, однако главной сложностью ремонта некоторых моделей является то, что питающее устройство вырабатывает весь спектр напряжений – включая высоковольтное, используемое для развертки кинескопа. Блоки питания бытовых компьютеров выполнены по однотипной схеме. Рассмотрим отдельно методику определения неисправности и ремонта телевизора и десктопа.

Диагностика блока питания телевизора перед ремонтом

Чтобы выполнить грамотную диагностику поломки блока питания, нужно осуществить несколько поэтапных действий.

Разборка телевизора

Определение причины неполадки начинается с разборки устройства. Для этого с задней крышки телевизора откручиваются винты, чтобы открыть доступ к боку питания.

В различных моделях телевизоров блоки питания расположены по-разному, поэтому не всегда можно сразу увидеть этот элемент после снятия крышки. Если у вас как раз такой случай, то доступ к блоку питания, скорее всего, закрыт защитным кожухом из металла.

Ознакомление с устройством блока питания

Для совершения дальнейших действий необходимо четко представлять, как выглядят составляющие блока питания телевизора. Все современные модели имеют не один блок питания, а несколько. Располагаются они, как правило, на одном месте – плате. Эта плату легко отличить от других: кроме конденсаторов и прочих составляющих она содержит 3 черно-желтых трансформатора.

Блок питания телевизора состоит из таких компонентов:

Дежурный блок питания. Основной его функцией является поддержание телевизора в дежурном режиме и ожидании последующих команд. О нахождении в данном режиме указывает светящийся светодиодный индикатор. Для нормального функционирования должно быть напряжение 5В, подачу которого на телевизор обеспечивает именно дежурный элемент.
Блок инвертора. Основная функция – обеспечение процессора питанием. Если данная функция нарушается, при попытке включения телевизора наблюдается мгновенный переход в спящий режим. Это происходит в результате того, что процессор, не получая подтверждения функциональности от инвертора, останавливает активизацию дальнейших действий с возвратом в дежурный режим.
Блок PFC. Главной задачей этого компонента является корректирование коэффициента мощности, которая бывает реактивной и активной. Первая необходима для работоспособности телевизора, в то же время способна значительно увеличивать потребление электроэнергии и влияет на быстрое изнашивание конденсаторов, что отрицательно сказывается на сроке службы блока питания в целом. Активная мощность осуществляет полезное действие, а реактивная – лишь переход к нагрузке от генератора и опять к генератору.

Важно про блоки питания:

Watch this video on YouTube

Об устройстве блока питания телевизора и его основных компонентах рассказывается в этом видео:

Watch this video on YouTube

Выявление неполадки

Ознакомившись с составляющими компонентами устройства, приступайте к его диагностике. Используя тестер, прозвоните выход дежурного блока питания – в результате должно быть 5В. Если напряжение меньше этого показателя или совсем отсутствует, проблемой, скорее всего, являются вышедшие из строя конденсаторы. Для определения этого достаточно простого осмотра этих деталей – они будут выпуклыми.

К наиболее уязвимым составным элементам блоков питания телевизоров относятся конденсаторы фильтров, которые быстрее других утрачивают свои номинальные свойства. При этом поврежденный элемент не всегда имеет видимые повреждения. Некачественная фильтрация приводит к неработоспособности источника питания, выходу из строя инвертора, сбоям программного обеспечения у микросхем на плате.

Если с конденсаторами все в порядке, проверьте предохранитель. С этой целью используется прозвон, который выявит наличие либо отсутствие короткого замыкания.

Также следует протестировать плату с задней стороны, для чего нужно предварительно снять элемент с каркаса. Проверьте, имеются ли на резисторах следующие отклонения:

потемнения;
трещинки;
плохая спайка выводов;
пробои между дорожками.

Все это можно протестировать визуально, после чего принять решение, каким образом решать проблему. Если осмотр ничего не показал, проверьте резисторы мультиметром. На неисправность будет указывать нулевое сопротивление.

Разбор и определение неполадки

Первым делом необходимо разобрать телевизор, сняв заднюю крышку устройства, по периметру закреплённую на винтах. В зависимости от модели и производителя вашего ТВ получить доступ к БП можно уже после этого этапа.

Если же вы не заметили данную деталь после снятия крышки, то она находится поз защитным металлическим кожухом. В отдельных моделях также возможна установка ещё одной защиты специально для блока питания. На каждом из этапов вам потребуется по кругу откручивать винтики, на которых фиксируется извлекаемый компонент.

Как выглядит БП и его составляющие?

Прежде, чем начать ремонт блока питания телевизора, нужно разобраться в том, как выглядит данный компонент. Во всех современных моделях присутствует несколько БП, но все они размещаются на одной плате. Отличить её от других совсем не сложно, ведь кроме конденсаторов и других компонентов на данной плате также присутствует три трансформатора (окрашены в чёрно-жёлтый цвет).

Что же касается составляющих БП, то они следующие:

Дежурный блок питания. Для того, чтобы устройство находилось в дежурном режиме (светился светодиод) и ожидал какой-либо команды оно должно получать напряжение 5В. Подаёт его на телевизор именно дежурный БП.

Блок инвертора. Если телевизор пытается включиться, но после этого сразу же переходит обратно в дежурный режим, то проблема связана с данной деталью. Он отвечает за питание соответствующего компонента, поэтому при отсутствии питания процессор не может получить подтверждение работоспособности от инвертора и заменяет режим на дежурный.

Блок PFC. Мощность разделяется на активную и реактивную. Первая выполняет полезную работу, а реактивная просто переходит от генератора к нагрузке и обратно. Второй типа может быть индуктивным или, как это и характерно для телевизоров, ёмкостным (конденсаторы). Реактивная мощность нужна для функционирования телевизора, но она может ощутимо увеличивать энергопотребление, а также быстрее изнашивать конденсаторы, что негативно влияет на долговечность БП в целом.

Чтобы исключить обозначенные явления применяется специальный блок PFC (Power Factor Correction), который, как следует из его названия, занимается коррекцией коэффициента мощности.

Проверка напряжения в розетке на дежурном блоке

Телевизор может не включаться из-за нестабильного напряжения, поэтому решается данная проблема при помощи стабилизатора. Также причиной часто выступает неработоспособность удлинителя либо розетки. Причём разные источники питания в квартире могут быть подключены к разным автоматам в щитке, поэтому наличие света в доме ещё не означает снабжение электроэнергией нужной вам розетки. Если с питанием проблем нет, тогда нужно при помощи тестера прозвонить выход дежурного блока питания.

В итоге должно получиться 5В, а если вы получили значение меньше или полностью отсутствующее напряжение, тогда проблема заключается в изношенных конденсаторах. Определить их можно при визуальном осмотре, ведь такие компоненты будут вздутыми.

В том же случае, когда и здесь не обнаружена проблема, необходимо проверить предохранитель. Для этого его также нужно прозвонить, проверив, нет ли где-то короткого замыкания. Дополнительно необходимо осмотреть заднюю часть платы, сняв её с каркаса.

Схемы драйверов

При ремонте драйверов светодиодного прожектора необходимо знать его устройство. Конструкция драйверов включает в себя диодный мост, резисторы и конденсаторы. Диодный мост служит для выпрямления электрического тока, который затем стабилизируется посредством резисторов и конденсаторов.

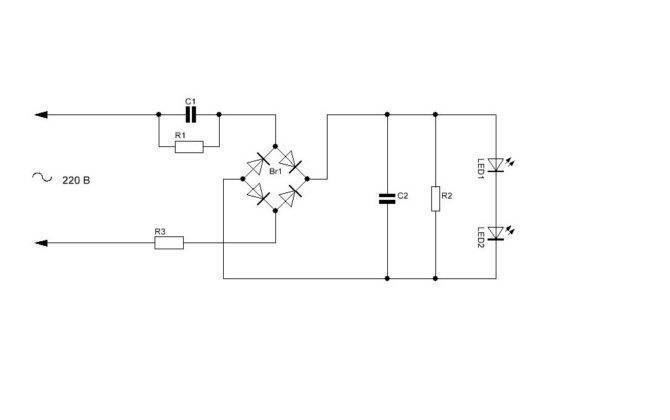

Вот некоторые простые электрические схемы драйверов. Схемы приведены для наглядного описания принципа работы и могут отличаться от установленых в других устройствах.

Но в светодиодных прожекторах применяются драйверы с более сложными схемами, которые обеспечивают лучшие характеристики.

Пример схемы импульсного драйвера

Причины поломки

Возможные причины неправильной работы прожектора:

нестабильно работающая электрическая сеть (перепады напряжения, выходящие за рамки рабочего тока);
короткое замыкание фазы на корпус прибора или на нейтраль;
некорректное подключение;
перенапряжение;
использование сверхтоков.

При указанных нарушениях возможен выход из строя платы, на которой установлены драйверы, преобразователи напряжения и тока, подающие питание на кристаллы матрицы. В прожекторной матрице допускается повреждение от 3 до 5 кристаллов. Если количество неисправных кристаллов больше, прожектор не сможет работать с достаточной степенью функциональности и понадобится замена матрицы.

Заключение

Стоимость светодиодных ламп медленно, но верно снижается. Однако цена все же остается высокой. Не каждому по карману менять некачественные, но дешевые, лампы или покупать дорогостоящие. В этом случае ремонт таких осветительных приборов — неплохой выход

Если соблюдать правила и меры предосторожности, то экономия составит приличную сумму

Лампа «кукуруза» дает больше света, но и потребление энергии у нее выше

Надеемся, что информация, изложенная в сегодняшней статье, будет полезна читателям. Вопросы, возникшие по ходу прочтения, можно задать в обсуждениях. Мы ответим на них как можно полно. Если у кого-либо был опыт подобных работ, будем благодарны, если Вы им поделитесь с другими читателями.

А напоследок, уже по традиции, короткое познавательное видео по сегодняшней теме:

Среди потребителей все большей популярностью пользуются различные виды светодиодных устройств. Их применение позволяет сделать освещение более качественным и разнообразным. Светильники этого типа постоянно усовершенствуются, благодаря новым технологиям и материалам, применяемым в производстве. Они по всем показателям превосходят другие виды осветительных приборов. Однако иногда возникают ситуации, когда светодиодная лампа моргает. Это может случиться сразу после покупки или в процессе эксплуатации, во включенном или выключенном состоянии.
