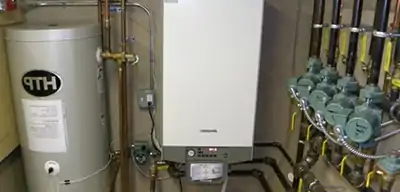

Бойлер косвенного нагрева для газового котла: схема подключения и особенности использования

Регулярное обслуживание — залог долговечности горячего водоснабжения

Установленный бойлер требует периодического обслуживания. Выполняя эти несложные действия, вы обеспечите себе много лет надёжного и бесперебойного водоснабжения:

Не перегревайте водонагреватель. Работа на очень высоких температурах может привести к преждевременному повреждению внутренней поверхности бака.
Контролируйте давление. Осматривайте предохранительные клапаны раз в месяц, а также убедитесь, что давление в системе водоснабжения не ниже и не выше рекомендуемых в инструкции значений.
Регулярно заменяйте магниевый анод. Это устройство «притягивает» к себе ионы металлов, растворённые в воде. Если анод разрушен, то агрессивная среда может привести к коррозии стенок бойлера и выходу его из строя. В зависимости от рекомендаций производителя, магниевый анод меняется каждые полгода, или раз в 2–10 лет.

Схемы и правила подключения БКН

Схема подключения и особенности монтажа бойлера косвенного нагрева зависят от класса прибора и системы отопления в доме. Необходимо правильно выбрать место установки, ориентируясь на расположение котла, врезку насосов и уже имеющуюся разводку. Попробуем разобраться, что необходимо учесть при монтаже нагревательного оборудования.

Вариант #1 – обвязка с трехходовым клапаном

Это одна из наиболее популярных схем, так как при ее применении происходит параллельное подключение отопительной системы и БКН, оснащенное запорной арматурой. Бойлер необходимо установить около котла, на подачу врезать циркуляционный насос, затем трехходовой клапан.

Данная схема успешно применяется, если используется несколько обогревательных приборов, например, два разных котла.

Трехходовой клапан – это своеобразный переключатель, который управляется термореле. При понижении температуры срабатывает автоматика, и поток теплоносителя с обогревательного контура перенаправляется в БКН

По сути, это система с приоритетом, которая обеспечивает быстрый нагрев воды в бойлере при полном отключении радиаторов на некоторое время. Как только температура повышается до заданного значения, вновь срабатывает трехходовой клапан и возвращает теплоноситель в прежнее русло – в отопительную систему. Этот способ обвязки пригодится тем, кто использует бойлер в постоянном режиме

Вариант #2 – схема с двумя циркуляционными насосами

Если бойлер применяют редко (например, сезонно или по выходным) или появилась необходимость в воде, температура которой ниже, чем в системе обогрева, применяют схему с двумя Система водяного отопления с принудительной циркуляцией: схемы, варианты реализации, технические тонкости циркуляционными насосами. Первый устанавливают на трубе подачи, непосредственно перед БКН, второй – на контуре отопления.

Циркуляционный насос запитан через термореле, поэтому начинает действовать только при снижении температуры ниже требуемой. Ускорение нагрева происходит вместе с включением принудительной циркуляции

Трехходовой клапан в данной схеме отсутствует, обвязка оборудована с применением простых соединительных тройников.

Вариант #3 – обвязка с гидравлической стрелкой

Это подключение используют для объемных бойлеров (200 л и более) и разветвленных отопительных систем с множеством дополнительных контуров. Примером может служить система отопления в двухэтажном доме, где кроме многоконтурной радиаторной сети используются теплые полы.

Гидравлический распределитель (гидрострелка) необходим, чтобы упростить схему отопительной системы и избежать монтажа рециркуляционных насосов на каждую отопительную ветку

Оборудование гидрострелки позволяет избежать теплового удара, так как давление воды в каждом контуре будет одинаковым. Самостоятельно сделать обвязку по данной схеме довольно сложно, поэтому лучше обратиться к профессиональным монтажникам.

Вариант #4 – использование рециркуляции теплоносителя

Рециркуляция полезна, когда присутствует контур, нуждающийся в постоянной подаче горячей воды – например, полотенцесушитель. Если его подключить к системе отопления, теплоноситель будет постоянно циркулировать, а сушилка функционировать и одновременно служить отопительным прибором.

Применение рециркуляции обладает одним большим преимуществом – не нужно ждать, когда вода нагреется до нужной температуры, она всегда будет горячей

Но у этой схемы есть и недостатки. Главный – это увеличение расходов на топливо, потому что требуется постоянный прогрев охлаждаемой в контуре воды. Второй минус – смешивание воды в бойлере. Обычно горячая вода находится в верхней части, и оттуда поступает к точкам водоразбора, здесь же она перемешивается с холодной, вследствие чего на выходе температура немного ниже.

Существуют модели бойлеров со встроенной рециркуляцией, то есть с готовыми патрубками для подключения полотенцесушителя. Но дешевле приобрести обычный бак, применив для подключения тройники.

Вариант #5 – система с энергонезависимым котлом

Отличительная особенность данной схемы – установка бойлера на более высоком уровне, чем котел и отопительные приборы. Предпочтение отдается настенным моделям, которые можно подвесить на высоте 1 м над полом.

Напольные модели конкретно в рамках данной схемы уступают настенным скоростью и качеством нагрева. Температура воды значительно ниже (примерно как в обратном трубопроводе), следовательно, и запас горячей воды меньше

Энергонезависимый тип отопления строится на применении законов гравитации, следовательно, теплоноситель будет циркулировать и при отключении электричества. В обычном режиме можно подключит циркуляционные насосы.

Принципы подключения обвязки бойлера

Обвязка одноконтурного котла с бойлером косвенного нагрева, выполняется с использованием двух распространённых схем – электрической либо гидравлической. Вторая наиболее распространённая, ее еще называют двух насосной. Один служит для нагрева воды, а второй – обеспечивает работу бака. При электрической схеме режимы переключают с использованием реле. БКН присоединяют к системе холодного водоснабжения, используя патрубки для ввода исходной воды и вывода нагретой.

Процедура обвязки БКН заключается в соединение корпуса с системами внутридомового отопления и холодного водоснабжения. От полноты и качества выполнения работ напрямую зависит эффективность работы систем горячего водоснабжения. Для этого выполняют следующие требования по монтажу БКН:

Подача холодной воды выполняется через нижний патрубок.
Забор ГВС осуществляется через верхний патрубок.
Точку рециркуляции устанавливают по центру бойлера.

Таким образом, в емкости нагрев проходит по принципу противотока, когда греющая среда поступает в БКН сверху и опускается в низ корпуса, а нагреваемая – наоборот. Эффективность схемы увеличивается еще и за счет линии рециркуляции, что позволяет, мгновенно, подавать горячу воду в точку водоразбора потребителя.

Скоростные теплонагревающие установки типа «бак в баке» – устройство, конструктивно выполнены из двух баков, один меньшего размера размещен внутри другого. В пространстве между корпусами циркулирует нагревающий теплоноситель, а во внутреннем – греющий из котла. В таких нагревателях обеспечивается скоростной нагрев воды до 90С. Они намного легче и компактнее аналогичных агрегатов.

Существуют комбинированные водяные подогреватели, одновременно имеющие два греющих источника: газовый от котла и ТЭНы. Такое устройство дорогостоящее, но с быстрым сроком окупаемости, особенно если рассчитываться за электроэнергию по многостаночным тарифам в ночное время.

Расчёт основных параметров бойлера

Прежде чем приступить к поиску материала и непосредственно изготовлению, потребуется провести расчёт минимального объёма резервуара и рабочей длины теплообменника.

Объём и форма бака

Объём резервуара для воды напрямую зависит от количества жильцов, постоянно проживающих по месту установки оборудования. Считается, что в сутки человек расходует до 80 л воды. За расчётное значение рекомендуется брать 45–50 л на человека. При превышении нормы вода в баке будет застаиваться, что непременно скажется на её качестве.

Форма бака выбирается с учётом силы давления в водопроводной системе. Если давление низкое, то допускается использование самодельных бойлеров с квадратным резервуаром. При высоком давлении в системе можно использовать только оборудование со скруглённым дном и верхом.

Бойлеры с накопительным резервуаром квадратной и прямоугольной формы можно использовать только в системах водоснабжения с низким рабочим давлением

Дело в том, что повышенное давление способствует возникновению изгибающих усилий на стенках бака, поэтому резервуар квадратной или прямоугольной формы может деформироваться. Ёмкость с круглым дном более устойчива к деформациям за счёт лучшей обтекаемости.

Мощность и длина теплообменника

В вертикальных моделях косвенного нагрева в качестве теплообменника обычно используется змеевик из меди, расположенный между входным и выходным отверстием.

Змеевик для бойлера из медной трубы

Для самостоятельного изготовления лучше всего использовать медную трубу диаметром 10 мм. Такое изделие без труда гнётся руками без применения какого-либо инструмента. При использовании металлопластиковой трубы следует учитывать, что температура нагрева теплоносителя не должна быть более 90 оC, иначе труба деформируется, а стыки протекут — это приведёт к смешиванию воды в резервуаре.

Длина трубы, необходимая для изготовления змеевика, рассчитывается по формуле L = P / (3,14 ∙d ∙∆Т), где:

L — длина трубы (м);
d — сечение трубы (м);
∆Т — разность температур нагретой и холодной воды (оC);
P — мощность теплообменника на каждые 10 л воды (кВт).

По мнению специалистов, на каждые 10 л воды должно приходиться не менее 1,5 кВт тепловой энергии. С учётом этого можно рассчитать длину трубы для изготовления змеевика.

Например, рассчитаем материал для змеевика, который будет установлен в бойлер ёмкостью 200 л. Температура холодной воды, поставляемой в ёмкость, будет равняться 15 оС, а после нагрева необходимо получить воду с температурой 80 оС: L = 1,5 ∙20 / (3,14 ∙0,01 ∙65) ≈ 15 м.

Таблица: длина медного теплообменника для бойлеров ёмкостью 50–200 литров

Объём накопительного резервуара, л	Мощность оборудования, кВт	Длина теплообменника, м	Диаметр резервуара бойлера, м	Диаметр витка, м	Количество витков
200	30	15	0,5	0,4	12
150	22,5	11	0,5	0,4	9
100	15	7,5	0,4	0,3	8
50	7,5	4	0,4	0,3	5

Количество витков змеевика зависит от способа изгиба и расстояния между элементами. Обычно змеевик располагается так, чтобы расстояние между витками и стенками резервуара было не менее 10–12 см. Расстояние между витками не должно быть менее 5 см. Расчётные значения для накопительных резервуаров различного объёма можно увидеть в таблице выше.

Если бойлер косвенного типа необходимо оборудовать трубчатым электронагревателем, то мощность высчитывается исходя из того, что для быстрого нагрева 50 л воды необходим ТЭН мощностью не менее 1,5 кВт. Кроме того, любой комбинированный бойлер должен быть оборудован термостатом.

Особенности подсоединения БКН

Бойлеры КН могут подключаться по-разному, но общие принципы выполнения такой работы все же есть.

Ставить агрегат требуется только на ровной поверхности или подвешивать его на прочную кирпичную или бетонную стену

Крепеж производится при помощи анкеров.

Важно соблюсти все требования по давлению во всей системе – оно не должно превышать параметры, оптимальные для бойлера.
Бак всегда должен располагаться несколько выше самого отопительного котла – это обеспечит более быстрый нагрев воды. Так что лучше его ставить на небольшой подиум

При этом БКН не стоит ставить слишком далеко от котла непосредственно.
Патрубки ввода и вывода воды из бойлера нужно ориентировать всегда в сторону самого котла при установке.

Чтобы правильно подключить бойлер, нужно знать основные принципы подключения таких устройств.
Важно учесть, что вода-теплоноситель обязательно должна поступать в бак бойлера сверху, а остывшая жидкость – выходить снизу.

Общие рекомендации по подключению бойлера

Покупая бойлер нужно опираться в своём выборе на предварительно полученные расчёты специалистов:

о площади теплообменников;
тепловой ёмкости воды;
длины змеевика и конфигурации;
о потреблении тока (если установлен ТЭН).

Подключая нагреватель, примите к сведению:

выбирая объём бойлера, учтите — на одного человека приходиться около 20 литров воды;
чтобы бойлер не сломался из-за перепадов давления электричества, должно быть устройство защиты и заземление;
если бойлер подключается напрямую к электричеству (без использования розетки) используются качественные уплотнительные и негорючие провода;
в месте выхода горячей воды нужно расположить гидроаккумулятор с целью для амортизации гидроударов и компенсирования теплового расширения;
розетка должна находится около бойлера, на случай отключения отопления (в таком случае можно использовать тэны бойлера для подогрева);
на подающей и обратной трубе установите краны, для отключения бойлера в случае ремонтных работ (отопление при этом будет продолжать работать);
чтобы нагрев осуществлялся быстрее, необходимо фиксировать бойлер выше уровня расположения радиаторов.

Виды бойлеров косвенного нагрева

Классические модели

Бойлер косвенного нагрева – цилиндрический, кубический или прямоугольно-параллелепипедный аппарат накопительного типа, с помощью которого производится и подается горячая вода к смесителям сантехнических приборов. Устанавливается в столовых, барах, ресторанах, а также в домах с автономным или (и) централизованным отоплением с целью создания системы ГВС.

В конструкцию и комплектацию агрегата входят: корпус, состоящий из внешнего кожуха, утеплителя и внутреннего бака; змеевик-теплообменник, магниевый анод и рециркуляционный патрубок; подвод/отвод для холодной/горячей воды и вход/выход для циркулирующего теплоносителя; насос, термометр, термостат, сливной кран, водный фильтр и трехходовой клапан; группа безопасности и блок управления. Крепится прибор вертикально в непосредственной близости от котла в специально предусмотренном помещении: объемом ≤ 200 л к капитальной стене, емкостью ˃ 200 л – к полу.

Отличительная особенность рассматриваемого накопителя – отсутствие штатного источника питания, место которого занимает котел, вырабатывающий энергию для отопительной системы. Чтобы к мойке, раковине, ванне и душу поступала горячая вода, агрегат «привязан» одним замкнутым контуром к СГВС, другим – к СО.

Часть теплоносителя, предназначенного для радиаторов, направляется в бак, сверху вниз проходит через змеевик, возвращается в котел; холодная вода подается в емкость, снизу вверх нагревается от теплообменника, под давлением движется к смесителям, по кольцевому трубопроводу рециркулирует обратно.

Поскольку доля тепловой энергии, предназначенной для отопления, потребляется бойлером, одноконтурный котел подбирается с 30-процентным запасом мощности, кроме того, на входе в бак устанавливается 3-ходовой клапан, который посредством реле регулирует баланс между системами. Не менее полезен утеплитель, благодаря наличию которого вода за сутки остывает всего лишь на 2…4 °С.

Преимущества классических бойлеров косвенного нагрева:

высокая производительность – одновременная подача к нескольким точкам разбора;
возможность рециркуляции – после открытия крана мгновенно поступает горячая вода;
наличие теплоизоляции – жидкость остывает в сутки не более чем на 4 °С;
фактор косвенного нагрева – низкая себестоимость получаемой воды;
простота конструкции – удобство пользования.

Недостатки:

длительность нагрева при больших габаритах бака;
периодический отбор тепла из системы отопления;
невысокая эффективность в сезон «весна-осень».

Как видно, наибольший плюс классических моделей – отсутствие потребления электричества, газа или другого топлива. Существенный минус – по завершении отопительного сезона это преимущество теряет силу.

Комбинированные модели

Комбинированный бойлер – это усовершенствованная модификация классической модели, которая после отключения отопления использует собственные источники энергии.

Конструктивное исполнение предусматривает: дополнительный теплообменник под контур, например, с солнечной батареей; фланец для присоединения «мокрого» или «сухого» ТЭНа. Эти устройства, в зависимости от целесообразности, работают как в паре с отопительным котлом, так и самостоятельно – ТЭН, во избежание преждевременного износа, на время длительного простоя отключается от бака.

Кроме данных устройств, в сеть ГВС может врезаться тепловой насос или (и) система централизованного отопления. Для обеспечения безопасности, так же как и в случае с классической версией, устанавливаются: на входе в накопитель – обратный и предохранительный клапаны для предотвращения обратного тока и слива излишек воды; на выходе – гидроаккумулятор для регулирования объема жидкости, меняющегося под воздействием температуры.

Преимущества комбинированных бойлеров косвенного нагрева:

широкие возможности комплектации источниками питания;
доступность эксплуатации только 1 либо сразу 2 теплообменников;
высокие теплосберегающие характеристики;
эффективное обеспечение горячей водой;
несложное периодическое обслуживание;
комфортность пользования.

Недостатки:

сравнительно непростой монтаж системы;
высокая общая стоимость.

По сравнению с классическими комбинированные модели более практичные, поскольку обладают возможностями подключить ТЭН и второй контур подогрева. Правда, за дополнительные источники энергии нужно платить.

Правильный подбор водонагревателя с косвенным нагревом

Бойлер косвенного нагрева (БКН) высокоэффективное устройство с современными системами автоматизации тепловых процессов, служит для выпуска горячей воды Т до 65 С.

Внешне БКН похож на традиционный электрический водонагреватель, хотя его современные модификации имеют более эргономичную прямоугольную форму.

Источником тепловой энергии служит отопительный котел, работающий на любом энергоносителе от отходов до электрической энергии.

Базисный элемент — стальной или латунный теплообменный аппарат змеевикового типа, имеющей большую площадью нагрева, в сравнительно небольшом объеме накопительного бака, покрытого защитным эмалевым слоем.

Перед тем как установить БКН необходимо правильно его подобрать под реальные условия эксплуатации: источник теплоснабжения и объем водопользования по услугам ГВС.

Основные параметры выбора схемы подключения бойлер косвенного нагрева:

Рабочий объем в литрах. При этом термины “общий объем ” и “рабочий объем” различны, поскольку змеевиковый теплообменник забирает определенную часть бака, поэтому нужно выбирать по рабочему показателю.
Внешний источник нагрева, вид топлива и выходная температура теплоносителя.
Тепловая мощность внешнего источника. Котел должен обеспечивать не только отопительную нагрузку, но ГВС. Так для нагрева объема воды в 200 л потребуется резервная мощность не менее 40 кВт.
Материал рабочей емкости: с покрытием из эмали, стеклокерамики и стеклофарфора, из нержавеющего металла или термостойкого пластика.
Теплоизоляция — для защиты БКН от тепловых потерь, лучше всего, если в качестве теплоизоляции будет применен полиуретан.
Система защиты и регулирования.

Важные особенности

Помимо выбора геометрических и тепловых характеристик БКН необходимо учесть многие параметры, чтобы тепловая схема подключения бойлера косвенного нагрева к газовому котлу была максимально эффективной.

Для этого пользователь должен выполнить определенные условия:

Выбрать оптимальное месторасположение, специалисты утверждают что расположение БКН должно быть максимально приближено к котлу.
Обеспечить защиту от теплового удлинения конструкции, для этого интегрировать в схему БКН на выходе ГВС из устройства мембранный гидроаккумулятор с объемом 10 % от рабочего объема бойлера.
Перед тем как подключить бойлер оснащают каждую линию подвода/отвода по греющей и нагреваемой среде шаровыми кранами.
Чтобы выполнить защиту от противотока, на водопроводной воде устанавливают обратный клапан.
Выполняют очистку воды с установкой фильтра перед подачей водопроводной воды в БКН.
Установку настенной конструкции БКН выполняют на капитальных стенах с предварительной обработкой пожаробезопасными материалами.
Установка БКН выполняется выше уровня котлоагрегата либо на одном с ним уровне.

Выбор объема бака

В торговой сети сегодня много предложений по аппаратам БКН, как отечественных, так и зарубежных производителей с емкостями круглого и прямоугольного сечения, напольного и настенного монтажа. И если для электрических нагревателей наиболее популярными являются модели объемом от 80 до 100 л.

Для БКН используются более мощные варианты, начиная от 200 до 1500 л. Это вызвано тем, что многие собственники такую конструкцию используют для создания бака-аккумумятора, с целью создания равномерной нагрузки источника теплоснабжения в ночное время суток. В такой схеме ночью вода для ГВС нагревается, а днем расходуется.

Размер рабочей емкости выбирают, учитывая необходимость обеспечения всех членов семьи горячей водой. Существует формула расчетного водопотребления.

На практике часто пользуются следующими данными:

2 пользователя – 80 л;
3 пользователя – 100 л;
4 пользователя – 120 л;
5 пользователя – 150 л.

Размеры БКН также важно учитывать при монтаже. Для настенного размещения могут применяться установки с рабочим объемом бака — до 150 л, а с большими размерами допускается устанавливать только с напольным размещением. Место установки должно иметь свободный доступ, чтобы можно было правильно выполнить обвязку и разместить вспомогательное оборудование в виде запорно-регулирующей аппаратуры, защитных клапанов, воздушников, насосов и гидроаккумулятор

Место установки должно иметь свободный доступ, чтобы можно было правильно выполнить обвязку и разместить вспомогательное оборудование в виде запорно-регулирующей аппаратуры, защитных клапанов, воздушников, насосов и гидроаккумулятор.

Двухконтурное накопительное устройство для отопления

Бойлер — бак для нагревания и накапливания воды нужной температуры, которую и будет выдавать по мере надобности владельца. Самая простая модель: оснащённый четырьмя отверстиями бак с усиленными и утеплёнными стенками, внутри которого находится змеевик.

Работа осуществляется по следующему алгоритму:

Подача горячей воды из отопительной системы к змеевику.
Возврат.
Поступление холодной воды непосредственно в резервуар.
Вывод разогретой жидкости из бака на кран.

Дополнительно в состав устройства входит:

Циркуляционный насос.
Температурный датчик.
Предохранительный клапан.
Запорный механизм.
Обратный клапан.
Антикоррозионная защита.

Справка! В некоторых моделях предусмотрена циркуляция нагретой воды из котла между стенками наружного и внутреннего резервуара. Так, ждать, пока нагреется, приходится гораздо меньше, но и стоит такое устройство дороже.

Нагреватель воды подключён к отопительной системе прямо у котла параллельно основной разводке на приборы. Собственный контур позволяет удерживать приоритет нагрева по отношению к системе отопления. Уменьшает разброс температур на отопительных накопительных приборах во время включения нагревателя.

Температурный датчик фиксирует понижение тепла в резервуаре, далее следует команда циркуляционному насосу в контуре.

Вода из отопительной системы подаётся к змеевику, проходит через него, отдавая часть энергии ещё холодной воде, уже находящейся в резервуаре.

После того как она нагреется до нужного уровня, автоматика отключает насос. При открытии крана на смесителях поступающая холодная вода постепенно вытесняет и разбавляет горячую. Затем цикл повторяется.

Вход холодной воды оснащён обратным клапаном, который не даёт ей стекать, когда насос отключится. Давление в резервуаре возрастает, поскольку смесителями пользуются не постоянно, а вылиться обратно вода не может. Предохранительный клапан не даёт давлению достичь критической отметки, выпуская некоторый объём жидкости в водосток.

Важно! Нагреватель воды крепят на ровную поверхность рядом с котлом. Для подвесных моделей подойдёт бревенчатая или кирпичная стена на одном уровне с котлом или чуть выше

Под напольные выравнивают часть пространства на полу или предварительно кладут на него специальный пандус, на который и водружают бойлер.

Преимущества и недостатки

К безусловным плюсам котлов с нагревателями косвенного нагрева относят экономию на электричестве.

Не нужна газовая горелка или источник тока, как при устройствах прямого нагрева. Система отопления сделает всё сама, что существенно снижает финансовые расходы.

Другие плюсы:

Производительность: резервуар, вместительностью в сто литров, выдаёт примерно 400 л горячей воды в час.
Практически мгновенная подача горячей воды.
Возможность использования нескольких источников энергии, например, геотермальную систему.
Демократичная цена.
Простота в устройстве.

Минусы:

Скорость прогрева, даже в новейших моделях она не будет мгновенной.
Громоздкость.

Внимание! Если семья довольно большая, то одну комнату придётся отдать под бойлерную, потеснив себя. Маленькие модели проблему помывки не решат

Особенности эксплуатации

Фильтры насоса нуждаются в систематической проверке и очистке.
Любая модель подразумевает правильную настройку термостата, в противном случае бойлер может перегреться.

Фото 3. Мастер проводит настройку термостата газового котла с бойлером, чтобы избежать его перегрева.

Необходимо следить за тем, чтобы температура в резервуаре не поднималась выше показателей антифриза.
Проверять аноды на предмет коррозии. Если таковая обнаружилась, деталь заменяют. Делать это нужно раз в полгода, а когда вода не жёсткая, то раз в год.

Характеристики и виды

Гибкая подводка для подключения сантехники представляет собой шланг разной длины, изготовленного из нетоксичной синтетической резины. Благодаря эластичности и мягкости материала он легко принимает нужное положение и позволяет проводить монтаж в труднодоступных местах. Для защиты гибкого шланга предназначен верхний армирующий слой в виде оплетки, которую выполняют из следующих материалов:

Алюминия. Такие модели выдерживают не более +80 °C и сохраняют функциональность в течение 3 лет. При повышенной влажности оплетка из алюминия склонна к появлению ржавчины.
Нержавеющей стали. Благодаря такому армирующему слою срок службы гибкой подводки для воды составляет не менее 10 лет, а максимальная температура транспортируемой среды — +95 °C.
Нейлона. Такая оплетка применяется для изготовления усиленных моделей, которые выдерживают температуру до +110 °C и рассчитаны на интенсивную эксплуатацию в течение 15 лет.

В качестве крепежа используются пары гайка-гайка и гайка-штуцер, которые изготавливаются из латуни или нержавеющей стали. Приспособления с разными показателями допустимой температуры различаются цветом оплетки. Синие применяются для подсоединения к трубопроводу с холодной водой, а красные — с горячей.

При выборе подводки для воды нужно обращать внимание на ее эластичность, надежность крепежа и назначение. Обязательным также является наличие сертификата, который исключает выделение резиной токсичных компонентов в процессе эксплуатации

Расчет

Для того чтобы узнать отношение длины змеевика к объему бака, нужно применить следующую формулу:

Здесь:

d – диаметр трубок (в метрах);

p – мощность змеевика (тепловая) в кВт;

ΔТ – отличие температур нагреваемой воды и теплоносителя.

Пример расчета

В качестве примера вычисления можно взять следующие параметры:

диаметр трубы змеевика 0.01 м;
мощность змеевика 30 кВт;
температуры теплоносителя 80 градусов по Цельсию;
объем бака 200 литров;
температура нагреваемой воды 15 градусов по Цельсию.

Далее необходимо провести расчет:

Ввод и вывод теплоносителя желательно делать с одной стороны. Таким образом, будет достигнут максимальный уровень удобства.

Устройство бойлера косвенного нагрева

Как и другие водонагреватели накопительного типа, бойлер косвенного нагрева это, по сути, большой термос, внутри которого установлен греющий контур. В конструкцию этого водонагревателя входят следующие элементы:

Внешний кожух с элементами крепления, которые позволяют устанавливать прибор на пол или крепить на стену;
Внутренняя емкость (бак);
Пенополиуретановая изоляция;
Термоэлектрический датчик или термостат;
Группа безопасности;
Воздухоотводчики;
Греющий контур;
Контур рециркуляции (устанавливается в ряде моделей);
Трубчатый электронагреватель и его обвязка (в комбинированных моделях);
Магниевый анод.
Подводящий и расходный патрубки.

Делая выбор бойлера для дома, вы не сможете не увидеть разницу в цене между моделями, очень похожими между собой внешне. В первую очередь это обусловлено материалом и способом изготовления внутреннего бака, конструкцией (напольный или настенный), наличием дополнительных контуров и устройств безопасности.

Внешний кожух

Корпус накопительного водонагревателя чаще всего изготавливают из стального листа или прочного пластика. В напольных моделях конструкцией предусматривают опорные ножки, а в настенных – кронштейны для крепления прибора на стену. Пространство между внутренним баком и наружным кожухом наполняют жесткой полиуретановой пеной, которая является прекрасным теплоизолятором. На внешней поверхности кожуха устанавливают термометр для наблюдения за температурой воды.

Внутренний бак водонагревателя предъявляет повышенные требования к коррозионной стойкости материала, из которого он изготовлен. К тому же, свои условия выдвигают и постоянные перепады температур

Поэтому при разработке бойлеров изготовители особое внимание уделяют материалу внутреннего бака. Самым стойким вариантом можно считать бак из нержавеющей стали, однако этот материал значительно повышает стоимость устройства

Хорошо зарекомендовали себя стальные баки с антикоррозионным стеклофарфоровым покрытием. Слой такого материала получают путем напыления и обжига при высокой температуре. Компоненты, которые входят в защитный состав, выравнивают температурные коэффициенты расширения стали и стеклофарфора, что не позволяет покрытию растрескиваться при перепадах температур.

Покрытие внутреннего бака эмалью характерно для недорогих приборов. Соответственно и срок их службы наименьший среди всей линейки водонагревателей. Помните об этом, делая свой выбор.

Теплообменник

Греющий контур представляет собой спираль оптимальной формы, выполненную из стальной или латунной трубы. Такой теплообменник может быть установлен как внизу бака, так и равномерно распределяться по всему объему.

Некоторые водонагреватели оснащают двумя теплообменниками – один из них подключают к котлу, а второй к тепловому насосу или геоколлектору. Такая схема позволяет дополнительно экономить энергоресурсы. Иногда в роли теплообменника выступает цилиндрическая емкость, установленная внутри бака водонагревателя.

Магниевый анод

Для защиты элементов бойлера, установленных во внутренней емкости, служит магниевый электрод. Принцип действия этого элемента основан на замещении электронов, участвующих в ионном обмене, своими собственными. Это предотвращает корродирование и быстрый износ деталей водонагревателя. Сам же магниевый анод при этом разрушается и требует периодической замены.

Подающие и расходные трубки

Патрубок подачи холодной воды расположен снизу бака и имеет рассекатель для снижения турбулентности потока. Такая схема предотвращает смешивание холодной и горячей воды. Трубка для отбора нагретой жидкости установлена сверху и имеет длину, позволяющую использовать наиболее нагретый верхний слой воды. Горизонтальный бойлер косвенного нагрева может иметь правое и левое подключение расходной и подающей магистрали. Соответственно и патрубки напольных бойлеров находятся на правой или левой панели.

Оборудование защиты и контроля

Для управления процессом нагрева бойлера служит термостат, установленный в погружной гильзе, которая проходит сквозь внутренний бак и касается поверхности теплообменника. Эта схема позволяет наиболее точно измерять температуру нагрева.

Группа безопасности представляет собой предохранительный клапан, который служит для сброса давления, превышающего максимальное значение. В моделях с ТЭНом для его защиты дополнительно устанавливают тепловое реле и термостат.

Бойлер косвенного нагрева для газового котла: специфика эксплуатации и подключения
