Делаем бойлер косвенного нагрева своими руками

Особенности подключения

Существует два способа подключения бойлера косвенного нагрева как с приоритетом нагрева горячей воды, так и без этого. При нагревании воды с приоритетом по потребности весь теплоноситель перекачивается через теплообменник бойлера.

Нагрев происходит довольно быстро. Как только температура достигает определённого показателя, а это контролируется датчиком, то весь поток заново направляется в радиаторы.

  • При способе без приоритета нагрева воды направляется только определённая часть потока теплоносителя. Как правило, при таком способе вода греется значительно дольше.
  • При подключении бойлера косвенного нагрева предпочтительнее выбирать способ с приоритетом. Это всегда обеспечит горячую воду в нужном количестве.
  • На отоплении это не сильно отражается, ведь для нагрева всего объема воды хватает 20-40 минут, а для поддержания температуры — 3-8 минут.

Другие способы изготовления водонагревателя

Можно соорудить водонагреватель, функционирующий от солнца. Это достаточно распространенная конструкция, которую отличает экономичность. Приспособление часто встречается в загородных домах. Изготовление устройства не представляет особой сложности, поэтому многие могут соорудить его своими руками.

  • бак большой емкости (100 л и больше);
  • трубы из ПВХ для наполнения емкости и подвода к ней воды;
  • уголки из стали размером 20 мм или квадратные бруски из дерева размером 50 мм для каркаса под емкость.

В качестве емкости целесообразнее употребить полиэтиленовые бочки. Их отличает прочность. Они должны стоять на солнечном месте, в котором нет ветра. Как правило, для монтажа выбирают крышу летнего душа.

Чтобы бочка лучше нагревалась, ее нужно окрасить в черный цвет. С подветренной стороны монтируются экраны для защиты. Они сооружаются из досок, покрытых светоотражающим материалом по типу фольги. В этом случае солнечные лучи направляются на бак и увеличивают температуру воды. В жаркую погоду в емкости в 200 литров можно получить воду, температура которой будет 45 ºС.

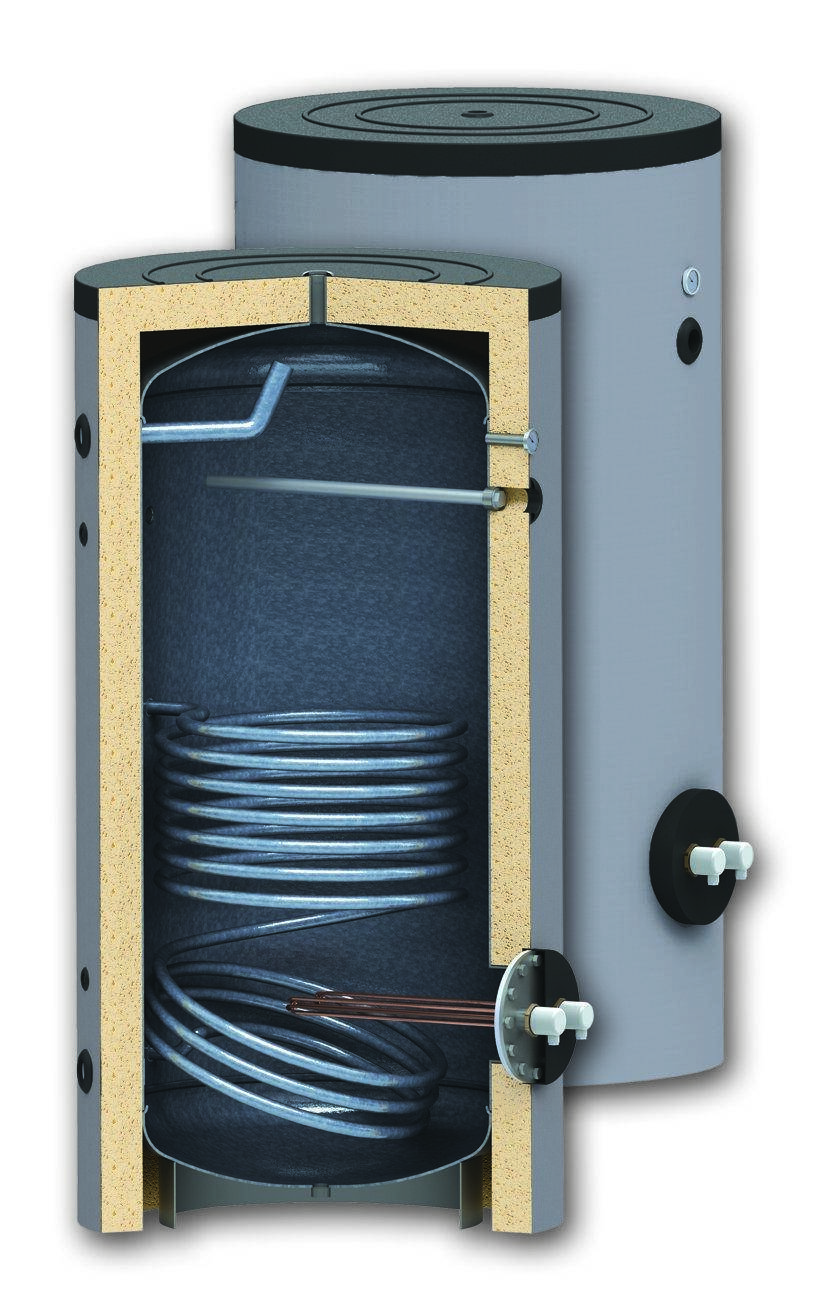

Принцип действия и устройство

Коротко о схеме работы: теплоноситель, перемещающийся внутри бака достаточного объема, нагревается до определенной температуры и отдает часть своего тепла холодной воде, которая находится в корпусе. Так, постепенно вода нагревается. Самым оптимальным вариантом источника теплоносителя является параллельное подсоединение в центральную систему отопления. Визуально косвенный бойлер представляет собой емкость, изготовленную из материала, устойчивого к коррозии, и трубопроводов, по которым движется теплоноситель.

Для залива и слива воды емкость должна быть оснащена двумя отверстиями, которые располагаются в верхней и нижней частях бойлера. Для удобства отверстия можно оснастить шаровыми кранами.

Собственноручное изготовление водонагревателя проходит в следующие этапы:

1. Изготовление бака

Основой устройства такого рода является емкость, которая может быть изготовлена из следующих материалов: нержавеющей стали, пластика или сплавов алюминия. Эти материалы наиболее устойчивы к воздействию влаги. Стальные могут быть использованы только при соответствующей обработке. Зачастую в качестве бака для бойлеров применяют газовые баллоны. Однако если ранее в них хранился газ, то несколько недель вода будет иметь характерный газовый запах.

2. Змеевик

В качестве змеевика могут быть использованы трубы небольшого диаметра из металла или металлопластика. Главное – обеспечить максимальную близость воды и теплоносителя. В качестве оправки для получения змеевика необходимого диаметра хорошо подходят стальные или пластиковые трубы. Далее змеевик закрепляется внутри емкости, а к концам трубопровода припаивается сантехническая арматура. Также систему необходимо снабдить краном или сразу же распределительной арматурой в верхней части емкости для отбора нагретой жидкости.

3. Теплоизоляция

Теплоизоляцию агрегата осуществляют для снижения тепловых потерь и увеличения КПД. Это можно сделать двумя способами:

  • Применение теплоизоляционного материала или монтажной пены. В качестве закрепления можно использовать различные виды клея или проволочные стяжки, которые устанавливаются по всему периметру бака.
  • Делаем две емкости различного диаметра. В этом варианте изолируется пространство, образующееся между ними, это позволяет снизить расход энергии и увеличить производительность всей системы водонагревания.

Преимущества бака косвенного нагрева воды

Бойлер косвенного нагрева обладает своими определенными характеристиками.

А именно:

  1. Большой вместительностью.
  2. Возможностью установки подвесной или напольной конструкции.
  3. Вертикальное и горизонтальное расположение.
  4. Максимальными значениями температуры, давления и мощностью в теплообменнике.
  5. Минимальное время для нагрева воды до максимума.
  6. Компактные габариты.

Именно такую модель вполне возможно сделать своими руками.

Бак косвенного нагрева воды имеет ряд преимуществ

Прежде чем купить или построить водонагреватель с косвенным нагревом, стоит обратить внимание на его достоинства и недостатки. По некоторым параметрам, данные аппараты, в сочетании с одноконтурными генераторами, намного удобнее, практичнее и выгоднее по эксплуатации

По некоторым параметрам, данные аппараты, в сочетании с одноконтурными генераторами, намного удобнее, практичнее и выгоднее по эксплуатации.

Помимо этого, есть еще ряд положительных свойств:

  1. При подаче воды сразу в несколько кранов, происходит понижение давления в системе водоснабжения, что может привести к скачкам температурного уровня и даже к нарушению работы котла, что влияет на уменьшение срока эксплуатации изделия. Данный бойлер косвенного нагрева может снабжать сразу несколько точек, и при этом бесперебойно подавать горячую воду с оптимальным напором.
  2. Помимо этого, этот агрегат не забирает слишком много электроэнергии, благодаря чему можно получать горячую воду.

При этом, тратить много средств на его электропитание не придется.

Схема монтажа с двумя насосами

Еще одна распространенная схема подсоединения бойлера косвенного нагрева – с задействованием двух насосов. В данной схеме настраиваются два отдельных, параллельных друг другу, контура: отопления и самого бойлера – каждый из них снабжен собственным насосом рециркуляции.

Приоритетное место в данной системе отводится бойлерному контуру, поэтому насос бойлерной системы монтируется перед отопительным насосом. Обязательный компонент схемы – обратный клапан, который не дает двум потокам воды смешиваться и обеспечивает правильное распределение жидкостей по контурам. Также тут не обходится без уже знакомого термодатчика, который подает сигналы клапану, тем самым управляя работой насосов.


Схема монтажа с двумя насосами

Схема обвязки бойлерного прибора с двумя насосами наилучшим образом подходит для систем с двумя обособленными котлами нагрева. Каждый из них должен иметь самостоятельное питание и обеспечивать нагрев жидкости в отдельных контурах: один котел должен отвечать за общее отопление жилища, а второй – за нагрев бойлерной воды для бытового использования. В таком случае схема функционирует следующим образом: когда вода в бойлерном баке остывает до нижней отметки, поток теплоносителя переключается для ее нагрева, а после достижения запрограммированной температуры вновь возвращается в основной отопительный контур.

Такой вариант выполнения обвязки ценится благодаря быстрому нагреву воды: за счет оперативности работы оборудования при переключении нагрева на контур бойлера теплоноситель в главной отопительной системе не будет успевать остывать.

Принцип работы накопительного водонагревателя косвенного нагрева

Классический накопительный электроводонагреватель нагревает воду за счет встроенного ТЭНа, обеспечивая хранение воды в баке с теплоизоляцией. Так как нагреватель работает в круглосуточном режиме, то включаясь, то отключаясь, расходы на электроэнергию получаются достаточно высокими. Что касается бойлеров косвенного нагрева, то внутри них располагаются большие змеевики, подключающиеся к отопительной системе. Нагретый теплоноситель, протекая через змеевик, обеспечивает быструю подготовку горячей воды.

Бойлер косвенного нагрева нагревает воду за счет змеевика, по которому течет горячая вода из котла.

В холодное время в домах и квартирах всегда работает отопление, поэтому выделяемое им тепло можно расходовать на подогрев воды – расходы на газ всегда меньше, чем на электроэнергию. Получается, что использование бойлера косвенного нагрева приведет к экономии при оплате счетов за электричество. В теплой время нагрев ведется с помощью электричества – тут уже ничего не поделаешь. Но в целом годовая экономия получается ощутимой.

Для того чтобы экономия была еще более ощутимой, следует собрать водонагреватель косвенного нагрева своими руками. Нам понадобятся:

  • Стальная емкость подходящего объема;
  • Медная трубка для изготовления змеевика;
  • Электрический ТЭН;
  • Сварочный аппарат;
  • Штуцеры с резьбовыми креплениями;
  • Фитинги с резьбой;
  • Клапан обратного хода;
  • Кран на трубу подачи воды;
  • Кран на трубу подачи теплоносителя;
  • Трубы для подключения к водопроводу и отопительной системе;
  • Теплоизоляция.

Найти все это не составит особого труда. Емкость у нас будет осуществлять хранение воды, а змеевик – нагревать эту воду. В теплое время года, когда отопление будет выключенным, в работу включится ТЭН.

Мы рекомендуем приобрести ТЭН со встроенным терморегулятором, что позволит регулировать температуру подготавливаемой воды.

Собирая водонагреватель косвенного нагрева своими руками, выбирайте надежные и долговечные материалы. В частности, это касается бака – от его стойкости зависит срок службы всей системы.

Делаем бойлер своими руками

Водонагреватели с косвенным нагревом могут иметь самую различную конструкцию и конфигурацию. Главное они должны быть выполнены точно по расчетам, с использованием высококачественных материалов и в соответствии с установленной технологией обработки, для того чтобы получить изделие, способное работать в условиях высоких температур и под давлением. Процесс производства разбит на несколько важных этапов.

Подготовка бойлерной емкости

Выбирая конструкцию бака, нужно обратить внимание, как будет заводиться в корпус змеевик. Если в корпусе имеется монтажная крышка, то проблем для мастера с обвязкой теплообменника не будет. В том случае когда емкость целостная, то потребуется выполнить крышку самостоятельно, отрезав верхнюю часть и закрепить ее на болтовом соединении по всей длине окружности с предварительной установкой резиновой прокладки

Самым удобным вариантом для монтажа считается конструкция, которая имеет две крышки — верхнюю и нижнюю

В том случае когда емкость целостная, то потребуется выполнить крышку самостоятельно, отрезав верхнюю часть и закрепить ее на болтовом соединении по всей длине окружности с предварительной установкой резиновой прокладки. Самым удобным вариантом для монтажа считается конструкция, которая имеет две крышки — верхнюю и нижнюю.

Далее на корпусе высверливают два отверстия для концевых участков змеевика. Диаметр отверстий обязан согласоваться с диаметром резьбы фитингов плюс 1-2 мм. Фитинги пропускают в технологические отверстия, с предварительной установкой уплотнительных колец.

Дальше с наружной стороны корпуса поворачивают встречные фитинги и сильно затягивают их. Такое соединение дает устойчивость конструкции змеевика, которую дополнительно усиливают опорами внутри корпуса, чтобы предотвратить вибрацию и шум во время циркуляции теплообменника.

В корпусе емкости запрессовывают патрубки для входа/выхода нагреваемой среды и линии дренажа, на которых устанавливается запорно-предохранительная арматура. На корпусе определяют место врезки для стрелочного термометра.

Изготовление и обработка змеевика

Сделать теплообменную спираль собственными силами опытному мастеру не сложно. В данном способе главное условие — произвести высококачественную намотку.

Выполнять ее желательно из труб, обладающих хорошей теплопередачей и антикоррозионными свойствами: медь и нержавеющая сталь. Хотя последний вариант трудно согнуть и придать нужную форму.

Готовый змеевик

Преимущественной для этих целей является медная трубка, которая гнется без предварительного нагрева горелкой. Под намотку применяют барабан из нужного материала с меньшим диаметром рабочей емкости водонагревателя на 8-12%. После выполнения намотки, витки труб раздвигают между собой до 5 мм.

Изготовление и обвязка БКН

Прежде всего самостоятельно изготовленный бойлер косвенного нагрева подсоединяют к внешнему источнику нагрева: трубы центральное отопление или в самостоятельный контур котлоагрегата автономного отопления.

Изготовленную спираль помещают внутрь корпуса и обвязывают с подающим теплоносителем. До того как закрыть корпус крышкой опрессовывают греющий контур. Для этого запускают циркуляцию теплоносителя путем открытия вентиля на подаче и обратке и внимательно осматривают змеевик на предмет утечек.

Схема обвязки БКН

Далее по схеме обвязывают конструкцию с линией ГВС через запорно-регулирующую арматуру. По схеме бак связывают с подачей холодной воды, выход ГВС с внутридомовым трубопроводом горячей воды идущем на смесители и дренажной линий, для слива воды при ремонте и обслуживании. На выходе из БНС монтируется термометр и манометр, чтобы можно было контролировать параметры нагретой воды.

Если бак имеет систему автоматического регулирования и защиты, устанавливают первичные датчики по температуре и давлению для защиты БКН от высоких параметров нагрева.

Теплоизоляция

Для того чтобы уменьшить тепловые потери от БКН и обеспечить его аккумулирующими тепловыми свойствами, выполняют наружную теплоизоляцию конструкции.

Теплоизолятор фиксируют с применением монтажного клея, стяжки проволокой либо иным образом. Имеет большое значение, чтобы корпус был защищен полностью, так как от качества термоизоляции будет зависеть КПД работы системы, и как долго бак сможет сохранять горячую воду.

Очень часто на практике термоизоляцию выполняют с применением второго бака большего диаметра, в который вставляется рабочая емкость, а пространство между ними заполняют утеплителем.

Преимущества агрегатов индукционного типа

К несомненным достоинствам этого типа устройств для обогрева дома можно отнести следующие характеристики:

  • экономичность – переработка электрической энергии в тепловую происходит практически полностью без существенных потерь;
  • удобство в пользовании – постоянное техническое обслуживание агрегатов данного типа не требуется;
  • компактные размеры – индукционные нагреватели воды небольшие по габаритам, их можно установить в систему отопления практически в любых помещениях;
  • бесшумность в работе – данное оборудование функционирует достаточно тихо, во время его работы какого-либо шума не возникает;
  • долгий срок использования – индукционные агрегаты долговечны, бесперебойно могут функционировать в течение 30 лет и более;
  • высокие показатели экологичности – вредных выбросов при работе устройства не происходит, устройство дымохода и организация системы вентиляции не требуется.

Многие считают, что индукционные котлы намного выгоднее других вариантов отопления дома. А по сравнению с оборудованием, оснащенным ТЭНами, время нагрева этих агрегатов происходит практически в два раза быстрее. За счет же постоянной циркуляции и вибрации жидкости накипь в трубах и внутри устройства не образуется, что значительно облегчает обслуживание и уход за отопительной системой.

Но имеются у этого типа устройств и некоторые недостатки. И основным минусом можно назвать то, что индукционное оборудование достаточно дорогое по стоимости. Но можно попробовать сделать такой нагреватель для отопления дома самостоятельно.

Схема устройства самодельного бойлера

Стандартная схема устройства водогрейного прибора в виде бойлера, может иметь существенные отличия в зависимости от вида и конструктивных особенностей. Приборы косвенного нагрева не способны самостоятельно производить тепловую энергию, но могут быть снабжены встроенными ТЭНами, посредством которых эффективно поддерживается температурный режим воды в заранее заданных пределах.

Схема устройства предполагает наличие в конструкции основных составляющих, представленных:

  • накопительным резервуаром;
  • наружным корпусом;
  • теплоизоляцией;
  • тепловым обменником;
  • местом для подсоединения дополнительного нагревательного элемента;
  • ревизионным отверстием;
  • входным отверстием для холодной воды;
  • входом и выходом для теплового носителя;
  • местом подключения термометра;
  • рециркуляционной линией;
  • выходом для горячей воды;
  • магниевым анодом.

Внутри утепленного резервуара встроен нагревательный элемент с подведенным тепловым носителем. Холодная вода поступает через нижнюю часть резервуара, а отбор горячего водоснабжения осуществляется из верхней части.

Водогрейное оборудование такого типа оснащается защитным магниевым анодом. Самые современные и дорогостоящие модели снабжаются парой дублирующих змеевиков. Поддержание температурного режима обеспечивается ТЭНом с термостатом, встраиваемым в верхней части резервуара.


Схема нагрева двух типов бойлеров

Также выпускаются бойлеры с косвенным типом нагрева, полностью лишенные змеевика. Такая особая конструкция носит название «резервуар в баке», что обуславливается наличием внутри одного бака второго резервуара. Нагрев воды в таких водогрейных приборах происходит внутри резервуара, а перемещение теплового носителя осуществляется между стенками.

Заводские модели бойлеров с нагревом косвенного типа и циркуляционным патрубком оснащаются обязательными элементами, представленными магниевым анодом и группой безопасности, а также температурным датчиком.

Подключение котла к радиаторам и ГВС

Этот процесс выполняют в такой последовательности:

  1. Проводят своими руками монтаж шаровых кранов на патрубки котла. Для обеспечения герметизации на резьбу на патрубках наматывают паклю, фум-ленту или нить. Стоить добавить, что перед фиксацией запорной арматуры или фильтров всегда нужно наматывать один из этих элементов на резьбу металлических труб. Если планируется использовать полипропиленовые или металлопластиковые трубы, то придется проводить пайку и применять специальные фитинги. Особенности этих процессов можно узнать в различных видео.
  2. Подключают к одному крану трубу для подачи теплоносителя в установленную в доме систему отопления.
  3. При необходимости монтируют группу безопасности.
  4. На обратной трубе системы отопления ставят расширительный бачок (конечно, если в нем есть необходимость).
  5. Проводят монтаж шарового крана и фильтра очистки воды. Последний нужно монтировать на горизонтальный отрезок трубопровода. Можно и на вертикальную трубу, однако, в этом случае придется использовать специальный вариант фильтра. Его устанавливают в таком положении, чтобы направление изображенной на нем стрелочки совпадало с направлением движения теплоносителя.
  6. После фильтра ставят второй шаровой кран. Эти краны необходимы для облегчения чистки фильтра. Их перекрывают своими руками и чистят фильтр.
  7. Подключают обратную трубу от системы отопления к котлу.
  8. Подключают «горячую» трубу ГВС до крана, расположенного на нужном патрубке.
  9. В обратную линию от ГВС врезают водопроводную трубу. Конечно, в начале этой трубы ставят шаровой кран. Он остановит приток холодной воды после заполнения ею всей установленной в частном доме отопительной системы и ГВС.
  10. На обратную трубу от ГВС перед входом в котел ставят шаровой кран, фильтр очистки воды, магнитный фильтр и шаровой кран.

Здесь не упоминалось о циркуляционном насосе. Настенные двухконтурные котлы всегда имеют его. Для напольных котлов, предназначенных для естественной циркуляции теплоносителя, он не нужен. Если ранее был установлен аппарат для естественной циркуляции. и потом захотелось сделать движение теплоносителя принудительным, придется ставить два циркуляционных насоса: один на обратную линию системы отопления, другой на обратную линию ГВС .

Плюсы и минусы бойлера косвенного нагрева

К преимуществам такой конструкции можно отнести:

  • обеспечение горячей водой;
  • подключение к центральной системе отопления;
  • уменьшение расхода энергоресурсов;
  • незначительные затраты на изготовление конструкции;
  • установка вблизи отопительного котла.

Недостатки изделия:

  • чтобы нагреть большое количество воды, потребуется длительное время, в течение которого помещение отапливаться будет с меньшей интенсивностью;
  • для установки конструкции понадобится дополнительная площадь или отдельное помещение;
  • змеевик требует регулярного очищения механическим или химическим способом.

Схемы и правила подключения БКН

Схема подключения и особенности монтажа бойлера косвенного нагрева зависят от класса прибора и системы отопления в доме. Необходимо правильно выбрать место установки, ориентируясь на расположение котла, врезку насосов и уже имеющуюся разводку. Попробуем разобраться, что необходимо учесть при монтаже нагревательного оборудования.

#1: Способ обвязки с трехходовым клапаном

Это одна из наиболее популярных схем, так как при ее применении происходит параллельное подключение отопительной системы и БКН, оснащенное запорной арматурой. Бойлер необходимо установить около котла, на подачу врезать циркуляционный насос, затем трехходовой клапан. Данная схема успешно применяется, если используется несколько обогревательных приборов, например, два разных котла.

Трехходовой клапан – это своеобразный переключатель, который управляется термореле. При понижении температуры срабатывает автоматика, и поток теплоносителя с обогревательного контура перенаправляется в БКН (+)

По сути, это система с приоритетом, которая обеспечивает быстрый нагрев воды в бойлере при полном отключении радиаторов на некоторое время. Как только температура повышается до заданного значения, вновь срабатывает трехходовой клапан и возвращает теплоноситель в прежнее русло – в отопительную систему. Этот способ обвязки пригодится тем, кто использует бойлер в постоянном режиме

#2: Вариант с двумя циркуляционными насосами

Если бойлер применяют редко (например, сезонно или по выходным) или появилась необходимость в воде, температура которой ниже, чем в системе обогрева, применяют схему с двумя циркуляционными насосами. Первый устанавливают на трубе подачи, непосредственно перед БКН, второй – на контуре отопления.

Циркуляционный насос запитан через термореле, поэтому начинает действовать только при снижении температуры ниже требуемой. Ускорение нагрева происходит вместе с включением принудительной циркуляции (+)

Трехходовой клапан в данной схеме отсутствует, обвязка оборудована с применением простых соединительных тройников.

#3: Обвязка с гидравлической стрелкой

Это подключение используют для объемных бойлеров (200 л и более) и разветвленных отопительных систем с множеством дополнительных контуров. Примером может служить система отопления в двухэтажном доме, где кроме многоконтурной радиаторной сети используются теплые полы.

Гидравлический распределитель (гидрострелка) необходим, чтобы упростить схему отопительной системы и избежать монтажа рециркуляционных насосов на каждую отопительную ветку (+)

Оборудование гидрострелки позволяет избежать теплового удара, так как давление воды в каждом контуре будет одинаковым. Самостоятельно сделать обвязку по данной схеме довольно сложно, поэтому лучше обратиться к профессиональным монтажникам.

#4: Использование рециркуляции теплоносителя

Рециркуляция полезна, когда присутствует контур, нуждающийся в постоянной подаче горячей воды – например, полотенцесушитель. Если его подключить к системе отопления, теплоноситель будет постоянно циркулировать, а сушилка функционировать и одновременно служить отопительным прибором.

Применение рециркуляции обладает одним большим преимуществом – не нужно ждать, когда вода нагреется до нужной температуры, она всегда будет горячей (+)

Но у этой схемы есть и недостатки. Главный – это увеличение расходов на топливо, потому что требуется постоянный прогрев охлаждаемой в контуре воды. Второй минус – смешивание воды в бойлере. Обычно горячая вода находится в верхней части, и оттуда поступает к точкам водоразбора, здесь же она перемешивается с холодной, вследствие чего на выходе температура немного ниже.

Существуют модели бойлеров со встроенной рециркуляцией, то есть с готовыми патрубками для подключения полотенцесушителя. Но дешевле приобрести обычный бак, применив для подключения тройники.

#5: Система для работы с энергонезависимым котлом

Отличительная особенность данной схемы – установка бойлера на более высоком уровне, чем котел и отопительные приборы. Предпочтение отдается настенным моделям, которые можно подвесить на высоте 1 м над полом.

Напольные модели конкретно в рамках данной схемы уступают настенным скоростью и качеством нагрева. Температура воды значительно ниже (примерно как в обратном трубопроводе), следовательно, и запас горячей воды меньше (+)

Энергонезависимый тип отопления строится на применении законов гравитации, следовательно, теплоноситель будет циркулировать и при отключении электричества. В обычном режиме можно подключит циркуляционные насосы.

Технология монтажа бойлера косвенного нагрева

В металлическом или пластиковом баке необходимого объема выполняют отверстия под входные и выходные трубы для горячего водоснабжения. К отверстиям крепят шаровые краны или другие запорные элементы. Удобнее располагать отверстие для поступления воды снизу, а для отбора – сверху, при таком расположении вероятность резких перепадов температуры на выходе сведена к минимуму. В нижней части бака необходимо также установить сливной кран – он нужен для полного слива воды при очистке бака от накипи или его ремонте.
Змеевик выполняют из трубки выбранного диаметра, согнутой в спираль сзаранее определенным количеством витков. Сгибать трубку удобнее по шаблону, например, по стальной трубе подходящего диаметра. При этом нельзя производить намотку слишком туго, иначе спираль сложно будет снять без перегибов. Спираль снимают с шаблона, к концам трубы с помощью пайки крепят резьбовые фитинги.

Выполняют отверстия для змеевика. К стенкам бака приваривают металлические штуцера с резьбовым соединением, к нимкрепят на резьбовые соединения латунный змеевик. Проверяют герметичность трубки с помощью сжатого воздуха от компрессора, перекрыв одно из отверстий и подавая воздух в другое. Сам змеевик при этом смачивают мыльной водой. При необходимости трубку пропаивают еще раз

Особенно важно проверить герметичность трубки при использовании в качестве теплоносителя антифриза.

Выполняют плотно закрывающуюся крышку бака. Через крышку не должно уходить тепло, поэтому ее можно оснастить защелками

Также утепляют сам бак с помощью напыляемых современных утеплителей или пенопласта. Для более эстетичного вида можно установить бак в емкость большего размера, заполнив промежутки утеплителем по принципу термоса.

Образец бойлера выполненного своими руками

Особенности установки и эксплуатации в соответствии с характеристиками

Если бойлер выполнен в настенном исполнении, то для него нужно выбрать достаточно прочную капитальную стену. Параметры крепёжных элементов зависят от объёма водонагревателя и материала стены:

  • при объёме 30–50 л (усилие вырывания — 15–25 кг): для бетона — диаметр 6–8 мм, длина 60–80 мм; для кирпича или шлакоблока — диаметр 8–10 мм, длина 80–100 мм;
  • 80–100 л (усилие вырывания — 25–35 кг): бетон — (8–10 мм)/(80–100 мм); кирпич/шлакоблок — (10–12 мм)/(100–120 мм);
  • 150–200 л (усилие вырывания — 45–60 кг): бетон — (10–12 мм)/(80–120 мм); кирпич/шлакоблок — (12–14 мм)/(120–150 мм).

На вводе холодной воды перед бойлером необходимо установить обратный клапан, который предотвратит утечку горячей воды в холодный водопровод. Между обратным клапаном и бойлером устанавливать отсечную арматуру запрещено. А вот врезать на этом участке тройник с краном нужно — через этот кран ёмкость можно будет опорожнить для обслуживания (слить воду из бойлера через точку водоразбора не получится, поскольку забор горячей воды осуществляется сверху).

Главнейшим поражающим фактором для водонагревателя любого типа является накипь — рыхлая «шуба», образующаяся в результате кристаллизации солей магния и кальция. Процесс отложения накипи начинается при температуре около +80С и происходит он тем интенсивнее, чем сильнее нагревается вода. Поэтому при умеренном потреблении горячей воды, например, для мытья пары тарелок или умывания, на термостате бойлера целесообразно устанавливать минимально возможную температуру, то есть такую, чтобы горячую воду не приходилось разбавлять холодной.

И только в том случае, если воды требуется много, например, пользователь собирается принять душ, необходимо установить регулятор на максимальный нагрев.

Для удаления накипи в резервуар нужно закачать раствор уксусной или лимонной кислоты, который затем нагревается до максимально возможной температуры.

При использовании в качестве теплоносителя обычной воды, не прошедшей подготовку в виде процедуры обессоливания, накипь может образоваться и внутри змеевика. Об этом легко можно будет догадаться по заметно уменьшившейся мощности нагрева. «Лечится» аналогично: при помощи насоса через теплообменник прокачивается раствор лимонной или уксусной кислоты. При этом он должен подаваться со скоростью 1 м/с.

В процессе эксплуатации может появиться течь в местах присоединения бойлера к коммуникациям. В этом случае резьбовые соединения нужно перепаковать, добавив чуть больше уплотнителя. Если вы из-за недостатка опыта испытываете затруднения при организации герметичных резьбовых соединений на трубопроводах, попробуйте применить в качестве уплотнителя льняную нить марки «Тангет Унилок».

Она стоит несколько дороже обычного сантехнического льна, но зато более удобна в применении и в случае укладки с избытком не вызывает разрушения навинчиваемой детали.

При обнаружении течи в баке нужно более тщательно проварить шов в том месте, где она появилась. В качестве временной меры место протечки можно заделать клеем «холодная сварка».

Видео: самодельный бойлер косвенного нагрева

Возможность получить горячую воду, просто открыв кран — неоценимое удобство, без которого современная жизнь считаться комфортной не может. В зимнее время нам так или иначе приходится греть теплоноситель контура отопления. И этим, как говорится, грех не воспользоваться — использование ресурсов этой системы позволяет быстро и просто приготовить горячую воду для хозяйственно-бытовых нужд. Для этого понадобится простейшее устройство — бойлер косвенного нагрева, который, следуя нашим советам, очень легко можно изготовить самостоятельно.

Заключение

Стремительное подорожание энергоресурсов заставляет многих создавать дешевые альтернативные приспособления. Многие сооружают водонагреватель своими руками и создают комфорт при минимальных затратах.

Водонагреватель — это устройство, предназначенное для трансформирования различного рода энергии в тепло, передаваемое затем теплоносителю, в качестве которого используется вода. Промышленность предлагает различные варианты таких устройств. Источником тепла в них может быть электричество, газ, твёрдое или дизельное топливо. Наряду с этим становятся популярными и альтернативные источники энергии — солнце, ветер.

Все представленные на рынках системы для подогрева разделяются на два типа:

Конструкция первых предполагает использование бака, в котором поддерживается определённая температура. При открытии крана в герметичную ёмкость поступает холодная вода, а горячая выдавливается в трубопровод. Таким образом, в середине бака постоянно находится какое-то количество нагретого теплоносителя. Накопительные агрегаты отличаются своими размерами и длительным нагревом воды. Их использование оправдывается в системах с большим количеством водозаборных точек. Устройства выпускаются с объёмом бака от 10 до 200 литров.

Проточные же приспособления имеют совершенно иной принцип работы. В них вода нагревается только в случае её циркуляции, то есть когда открывается кран. Их преимущество — в небольших габаритах и простой установке. Из существенных недостатков выделяют большую мощность, необходимую для быстрого нагрева воды.

При этом, если одновременно используется несколько водозаборных точек, бак не сможет обеспечивать равномерный нагрев и температура теплоносителя начнёт скачкообразно изменяться. Практически, чтобы из крана потекла вода с нормальной температурой, понадобится от 30 секунд до 2 минут.

Нагрев теплоносителя происходит с помощью газовой горелки, расположенной снизу бака, или электронагревательного элемента (ТЭН). Но существуют также изделия, использующие для поддержания температуры теплоносителя водяной или паровой обменник.

Кроме бака и источника тепла, в конструкцию накопительного устройства входят:

  1. 1. Устройство контроля температуры. Это совокупность приборов, предназначенная для поддержания установленного значения нагрева. Чаще всего используются термодатчики, подключённые к блоку электроники, которая управляет включением и отключением системы нагрева.
  2. 2. Защита. Для избежания повышения давления внутри бака, возникающего из-за расширения нагретой воды, используются различные приспособления. Это может быть как дополнительный расширительный бачок, так и предохранительный клапан. Кроме этого, в зависимости от источника нагрева используется комплекс защитных устройств, предотвращающий утечку газа, возникновения пробоя тока на корпус.
  3. 3. Раструб. В водонагревателях используются две трубы: одна служит для подвода холодного носителя, а вторая — для выдачи горячего.
  4. 4. Обратный клапан. Это небольшое устройство позволяет сохранять воду в баке, даже если в подводящей системе она будет отсутствовать. Он пропускает среду в одном направлении и не даёт ей протекать в обратном.

Бойлеры могут быть закрытого и открытого типа. Первые используются совместно с системой централизованного водоснабжения, а вторые предназначены для обслуживания одной водозаборной точки посредством перекрытия трубопроводной воды не на выходе, а на входе в бойлер. Именно такой водонагреватель сделать своими руками проще всего.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
