Буржуйка из газового баллона своими руками: схемы, чертежи + пошаговое руководство

Подготовительные работы перед сборкой печи

Подготовительные работы включают в себя очень важный этап — удаление остатков газа из баллона. Этот этап следует рассмотреть подробно, так как без его правильного выполнения дальнейшая работа крайне опасна.

Прежде всего необходимо открутить вентиль баллона для удаления газа, находящегося под остаточным давлением в баллоне. Вентиль полностью демонтируется из корпуса. После удаления газа баллон переворачивают для удаления конденсата.

Перевернув баллон, устраняем влагу естественным способом. Лучше собирать конденсат в разовую ненужную ёмкость. Конденсат зачастую имеет специфический неприятный запах. Поэтому лучше сразу выбросить ёмкость с собранным конденсатом.

Далее баллон снова переворачивают — устанавливают в вертикальное положение. Для полной очистки от остатков газа в него нужно набрать воды. Вода, набранная до краёв баллона, полностью вытеснит из него остатки газа. После этого баллон опорожняют от воды и он считается пригодным к резанию.

Статья в тему: Масляный стеклорез – простой инструмент для новичка (+ 3 видео)

Для большей наглядности приведено видео подготовки баллона к резке.

Видеоролик взят с интернет-ресурса Youtube. Используется исключительно в ознакомительных целях и не является рекламой.

Подготовка газового баллона к безопасной обработке электроинструментом: видео

Подготовка инструмента (электроинструмента) включает в себя его осмотр на наличие повреждений, установления степени его пригодности к безопасной работе.

Меры безопасности

Работа с топливом всегда сопровождается повышенной опасностью, поэтому мы советуем придерживаться элементарных правил безопасности.

Что касается размещения печи – она должна находиться далеко от объектов, которые легко воспламеняются. Следите за тем, чтобы она не стояла на сквозняке.

Топливо не должно содержать воду. Советуем покупать хорошо очищенное масло, иначе эффективность будет гораздо ниже, а, плюс к этому, вы сами себе создадите кучу проблем. Неочищенное масло может довольно быстро засорить печь, не дав при этом должного количества тепла.

Периодически проверяйте работающее оборудование, ведь все вещи имеют свойство ломаться. В данном случае это может стать причиной пожара или другого чрезвычайного происшествия.

Какой баллон взять для печки?

Понятно, что для корпуса пойдет газовый баллон. Но они есть разных размеров. Самые маленькие на 5 литров использовать для изготовления печей не стоит: слишком малы объемы и ничего она нагреть не сможет. Есть еще баллоны на 12 и 27 литров. Из них получится маломощный агрегат для совсем небольшого помещения: больше 3 и 7 Киловатт тепла с них не получить. В принципе, это может быть походный вариант, но вес получится солидный.

Самодельная печка из газового баллона, поставленного горизонтально

Лучший вариант для стационарной буржуйки в гараж или на дачу — газовый баллон на 50 литров. Высота 850 мм, диаметр — 300 мм. Объем и толщина стенок достаточно велики, чтобы гореть могло любое топливо. В то же время он не очень тяжелый, работать с ним можно одному. Буржуйка из пропанового 50 л баллона — самый оптимальный вариант.

Промышленные 40-литровые резервуары для газа имеют примерно такой же объем, диаметр меньше — 250 мм, высота больше, а стенки толще. Печку из баллона от фреона, при той же мощности, которую с нее можно будет получить, сделать будет сложнее: масса велика, да и длинный он. Укоротив высоту примерно до 700 мм можно сделать небольшую толстостенную буржуйку, которая будет немного дольше греться, но и «держать» тепло будет чуть лучше.

Как безопасно разобрать газовый баллон: техника безопасности смотрите в этом видео.

Разнообразие конструкций: какую выбрать

В зависимости от назначения печи из газовых баллонов можно разделить на несколько групп:

• отопительно-варочные приборы, которые предназначаются для установки в жилых помещениях. Нередко их оснащают водяной рубашкой и используют в качестве основного теплогенератора загородного дома или дачи;
• буржуйки для обогрева складских, подсобных и других нежилых помещений;
• приборы для приготовления пищи;
• малогабаритные обогревающие и отопительно-варочные печи переносного типа.

Самыми сложными из них являются стационарные агрегаты, что обусловлено повышенными требованиями к тепловой эффективности и экономичности. Тем не менее существуют конструкции, которые не уступают промышленным образцам как по производительности, так и по безопасности эксплуатации.

Простая буржуйка прямого горения

Всё, что понадобится для изготовления такой печки — газовый баллон, печная труба и несколько обрезков ненужных труб и уголков. Роль загрузочной дверцы выполняет часть баллона, полученная при обустройстве топочного проёма, а колосниковую решётку заменяют прорези или отверстия в нижней его части. При этом баллон располагают вертикально или горизонтально. При выборе конструкции учитывают, что первый вариант занимает меньше места, а второй обладает увеличенной теплоотдачей.

Печь буржуйка является простейшим отопительным прибором

Отопительные приборы длительного горения

Длительность работы данных агрегатов обуславливает способ сжигания твёрдого топлива, включающий как обычное горение, так и пиролиз. Конструкция требует обустройства дожиговой камеры, поэтому для постройки отопительного прибора понадобится баллон ёмкостью не менее 50 литров. Достоинство печей длительного горения в том, что в качестве топлива можно использовать не только дрова и уголь, но и любое горючее растительного происхождения — опилки, солому, мелко нарубленные ветки и т. д. КПД агрегатов длительного, или, как их ещё называют, поверхностного горения достигает 85% — один из самых высоких показателей среди твердотопливных приборов.

Печь длительного горения использует самые передовые способы сжигания твёрдого топлива

Обогревающие агрегаты на отработке

По сложности изготовления отопительный прибор для работы на отработанном моторном масле приближается к конструкциям, использующим пиролиз. К слову, внутри такой печи также протекают процессы пиролитического преобразования жидкого топлива с получением горючих газообразных компонентов. Из газового баллона можно построить универсальную буржуйку с капельной подачей жидкого топлива в зону горения (при отсутствии отработки её можно будет топить дровами) или агрегат с пламенной чашей. Достоинством печей на отработке является высокий КПД, возможность работать на дешёвом топливе и отсутствие вредных компонентов в уходящих газах.

Агрегат с пламенной чашей можно использовать в жилых помещениях

Печь-ракета

Несмотря на простоту ракетных печей, их конструкцией используется сразу два принципа сжигания топлива, позаимствованные у агрегатов длительного горения:

• дожигание древесных газов, выделяющихся при недостатке кислорода (пиролиз);
• независимое от естественной тяги перетекание газов по каналам отопительного прибора.

Печь-ракета может быть как стационарной, так и переносной

В ракетной печи баллон играет роль внешнего корпуса вторичной камеры. Другие элементы выполняются из огнеупорного кирпича, глины, цементного раствора и т. д. Являясь одним из самых сложных сооружений, печь-ракета тем не менее остаётся очень популярной у самодельщиков. Причина кроется в экономичности, удобстве и КПД около 85%.

Реактивные агрегаты и другие мобильные конструкции

Конструкция любого реактивного отопительного прибора представляет собой простейшую печь-ракету прямого горения. Чаще всего такие агрегаты изготавливают из отрезка трубы большого диаметра, выполняющего одновременно роль топки и дымохода. Тягу в реактивной буржуйке обеспечивает разрежение на её горячем конце, который нередко используется ещё и для приготовления пищи. КПД такой конструкции не идёт ни в какое сравнение с агрегатами, использующими пиролиз, но что касается простоты и компактности, то здесь реактивным отопительным приборам нет равных.

Расход топлива в переносной печи-ракете небольшой, поэтому можно использовать даже сухие ветки, лучины или пучки травы

Следует отметить, что для изготовления печи этого типа подходят баллоны с уменьшенным диаметром, используемые для хранения кислорода, углекислоты и метана.

Как сделать вертикального типа печь-буржуйку

Для того чтобы сделать вертикальное приспособление для отапливания помещений, необходимо:

1. Вентиляционное отверстие вырезается больше, чем имеется в газовом баллоне на 10 см.
2. Для того чтобы отверстие было максимально функциональным, необходимо наварить по кругу кольца металлическую пластину, вырезанную из листа стали, шириной не более 7 см. Это и будет патрубок дымохода.
3. Отступите 10 см от дна газового баллона (можно и 5, только это минимальное расстояние от пола), чтобы вырезать еще одно отверстие – для поддувала.
4. Чуть выше, чем это отверстие, необходимо прорезать в газовом баллоне еще одно – для того, чтобы установить дверцу. Размер отверстия для топки должен быть больше, чем отверстие для поддувала и еще чуть больше, чем отверстие патрубка дымохода.
5. Для размещения прутьев или колосниковой решетки, нужно на промежутке между отверстием для поддувала и дверцей топки, приварить полки.
6. Для того чтобы прикрепить дверцу топки, приварите петли и поставьте защелку.

Чтобы установить печь на месте, на пол кладется лист стали, 100 на 70 см, а сверху на него – самодельная печь-буржуйка.

Несмотря на максимально соблюденные правила техники безопасности, вы всегда должны помнить, что самодельное отопительное оборудование представляет угрозу для жизни человека, потому что постепенно «съедает» в помещении кислород. Чтобы не было неприятностей, обязательно проветривайте помещение.

Буржуйка из газового баллона своими руками. Видео:

Как грамотно изготовить дымоход?

Чтобы обеспечить максимальную устойчивость в работе печной конструкции из баллона, в обязательном порядке необходимо устроить качественную тягу.

Для достижения данной цели, срез трубы дымохода печи должен быть установлен на определенной высоте. Это немного выше над краем монтированной решетки колосника. В процессе бокового подключения газового дымохода необходимо следить за тем, чтобы параметры длины установленного строго горизонтально участка равнялись примерно 400 мм. В самом низу вертикально расположенной части стоит организовать качественный отвод накопившейся влаги, что показывают чертежи.

1. 1. Одновременно с этим рекомендуется использовать определенные меры относительно отвода поступающего тепла от дымоходной части. Можно отметить два метода осуществления данного процесса:
   2. Проводится монтаж расположенного горизонтально участка под небольшим наклоном в 35 градусов. Сразу после этого канал поворачивается вверх и выводится наружу. На элемент дымохода производится установка выполненной или приобретенный теплообменник особой самоварной категории; Труба, которая выходит из печи под специальным наклоном и потом проходит сквозь помещения, сумеет перенести теплый воздух. Благодаря этому, общие показатели КПД становятся выше, одновременно с этим расход топлива серьезно уменьшается.

Система отопления, выполненная на основе водяного топлива, предоставит возможность установить на даче или в гараже примерно 2 или 3 радиатора и при этом обеспечить их теплом. Подобное устройство отличается простотой в процессе изготовления, то есть на участке дымохода выполняется специальная водяная рубашка, имеющая два качественных патрубка.

Процесс циркуляции, присутствующий в водяном контуре, который смонтирован на корпусе дымохода печи из баллона, придется наладить в принудительном плане. Для этой цели идеально подойдет циркуляционный бытовой насос.

Подготовка баллона

В начале всей работы нужно выполнить правильную обработку баллона для дальнейшего использования, особенно если это газовый баллон. Потому что, если газ был недавно, то могли остаться его частички и при резке металла из-за искры емкость может взорваться.

С этой целью, вначале необходимо сделать процедуру требующую время и внимания: открыть вентиль и высвободить излишки газа. С данной целью емкость лучше положить на ночь на улице или в помещении с высокой вентиляцией, а еще проще заполнить баллон до краев водой.

Далее емкость избавляют от конденсата в перевернутом виде, который тоже неприятно пахнет, а значит, и такие действия проводятся за пределами жилого помещения.

Промытая емкость становится безопасной и ее смело можно придавать обработке.

Как сделать устройство своими руками

Перед началом возведения выбирают проект печи, определяют материалы, имеющиеся в наличии, и те, что следует докупить, подготавливают инструмент. В дачном домике отводят место для установки отопителя. После предварительных работ приступают к изготовлению.

Выбор проекта, чертежи

Факторы, влияющие на подбор схемы печи-буржуйки:

• регион проживания;
• площадь и высота потолков дачного дома;
• вкусы и предпочтения хозяина дачи.

Фото 2. Чертёж однокамерной печки-буржуйки, стрелками показаны части печи. Устройство дополнительно оснащено варочной панелью.

В регионах с низкими зимними температурами выбирают печи буржуйки с большим объёмом топки. В таких районах мастера сооружают и железные печки длительного горения. Если зимняя температура не падает ниже минус 10—15 градусов, небольшой домик можно обогреть и маленькой буржуйкой.

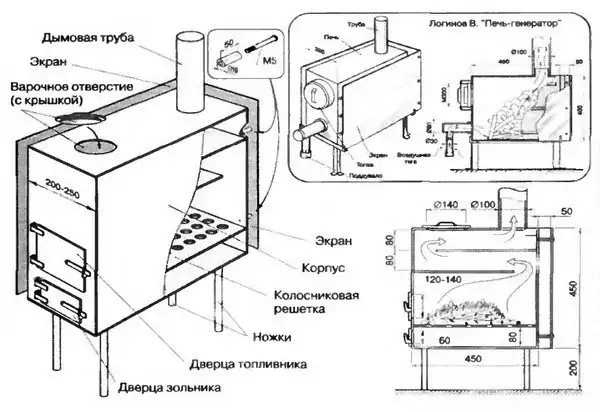

Фото 3. Чертёж печи-буржуйки с указанием размеров устройства и его составных частей.

Мастера нередко производят аккуратные, интересные железные печки, которые становятся украшением интерьера. Печь буржуйку красят, полируют, делают на её поверхности воронение, наносят рисунки и орнамент.

В этом примере выбран проект однокамерной самодельной печи буржуйки, корпус которой изготовлен из газового баллона из-под пропана. Буржуйка предназначена для обогрева дома площадью 40 квадратных метров.

Выбор материалов

Материалы для изготовления печи-буржуйки из баллона доступны и недороги. Большая часть используется вторично. В перечень входят:

• старый газовый баллон;
• листовая (кровельная) сталь толщиной 3 и более мм;
• стальная арматура (пруток) диаметром 8—10 мм;
• угловой прокат;
• дверца для печи чугунная;
• дверца для поддувала чугунная;
• труба стальная (диаметр 110 мм).

Створки печи часто вырезают из корпуса баллона.

Для работы понадобится специальное оборудование — сварочный аппарат для дуговой сварки и электроды, плазморез, болгарка и набор дисков для резки стали, газовый ключ для откручивания вентиля. Для разметки контуров деталей и отверстий нужны линейка, металлический карандаш, мел, угольник, рулетка.

Подготовка места для установки

Не рекомендуется ставить печь-буржуйку прямо на деревянный пол. Нагрев половиц от раскалённого корпуса и выпадающие из топки угольки создают опасность возгорания. Под печь укладывают негорючий материал: листы плоского шифера, керамическую плитку, скреплённую термостойким клеем.

Самым надёжным основанием под печь является однослойная кирпичная кладка. Кирпичи кладут на раствор, не оставляя зазоров. Стену, у которой стоит печь, защищают кирпичным экраном, листом плоского шифера, плиткой из природного камня.

Пошаговая инструкция по изготовлению

Перед началом работы подготавливают все необходимые материалы, оборудование, инструменты. План постройки:

• От газового баллона с помощью ключа откручивают вентиль.
• Чтобы вытеснить остатки газа, баллон до краёв заполоняют водой и дают постоять несколько часов.
• Воду сливают.
• На корпусе баллона размечают отверстия для топки, зольника, дымовой трубы, конфорки.
• На стальном листе выкраивают детали зольника.
• Вырезают болгаркой все части.
• Сваривают зольный ящик.
• В щели поддона сооружают колосниковую решётку: к краю отверстия приваривают толстую стальную проволоку, к ней, параллельно друг к другу, несколько прутков арматуры.
• Приваривают зольный ящик прямо к корпусу.
• В поддон приваривают рамку из стальных уголков и крепят к ней на болты поддувальную дверцу.
• В торец баллона приваривают кусочки листовой стали, чтобы они образовали портал для топочной дверцы.
• В портал приваривают рамку из стальных уголков.
• В полученный проём вставляют заводскую топочную дверку и крепят её на болты к уголкам.
• К днищу печи приваривают ножки из стального уголка или арматуры.

• К разметке места для дымовой трубы приваривают саму трубу-дымоход, в расположенное рядом отверстие — короткую трубу высотой 5—6 см с диаметром 11—16 см. Это будет конфорка.
• Из стального листа вырезают круглую крышку для конфорки, а по длине её окружности приваривают стальную полоску (для более плотного закрывания).
• Печь-буржуйку очищают от застывших брызг металла, окалины, шлифуют и окрашивают термостойкой краской.

Подготовительные работы

Прежде чем приступать к постройке печи, необходимо тщательно спланировать все этапы работы. В частности, требуется подготовить газовый баллон и выбрать место для установки отопительного прибора. Что же касается технологии, то с помощью представленной ниже пошаговой инструкции можно будет избежать ошибок и провести монтаж в кратчайший срок.

Как освободить баллон от остатков газа

Приступать к резке пропанового или метанового баллона без подготовки нельзя, поскольку даже небольшое количество газа, конденсата или его паров в сочетании с кислородом воздуха является взрывоопасной смесью. Для того чтобы произошёл взрыв, достаточно малейшей искры. Сделать ёмкость полностью безопасной можно по представленной ниже методике.

1. Отвернув вентиль, выпустите газ из сосуда.
2. При помощи разводного или газового ключа демонтируйте кран.
3. Переверните баллон и слейте остатки газолина.
4. Поставив ёмкость вертикально, через верхний проём заполните её водой. При этом все горючие компоненты будут вытеснены жидкостью.
5. После просушки баллона на открытом воздухе можно приступать к любым слесарным работам, включая сварку и обжиг старой краски паяльной лампой.

Какое место подойдёт для установки печи

Несмотря на то что мы рассматриваем мобильную конструкцию, большую часть времени она будет использоваться для отопления гаража, сарая или мастерской. Чтобы эксплуатация отопительного прибора не привела к неприятным последствиям, при выборе места руководствуются действующими положениями СНиПа, нормами санитарной и противопожарной безопасности.

1. Пол под печью обустраивают с использованием негорючих материалов — шамотного кирпича, цементно-песчаной стяжки, асбестоволоконной плиты или металлического листа.
2. Запрещается монтаж отопительных приборов вблизи мест хранения горюче-смазочных и других легковоспламеняющихся материалов и веществ.
3. При установке печи обязательно учитывают конфигурацию дымохода. Места его прохождения сквозь кровлю должны защищаться теплоизоляционными негорючими материалами.
4. Запрещается монтаж печей этого типа под полками, в местах близкого расположения навесного оборудования и т. д.
5. Необходимо продумать, каким образом будет осуществляться приток воздуха в помещение. Не следует забывать, что печи с открытым пламенем потребляют немало кислорода.
6. При близком расположении корпуса отопительного прибора к горючим поверхностям стен помещения, последние защищают теплоизоляционными щитами.

При выборе места установки печи обязательно учитывают конфигурацию дымохода. Поскольку большая часть тепла в печах прямого горения выбрасывается в трубу, её стараются разместить внутри помещения, оборудуя длинным горизонтальным или наклонным участком

Важно только не перемудрить с его длиной и количеством поворотов, поскольку от этого зависит сила тяги, а значит, и тепловая мощь отопительного прибора

Сборка

Сделав заготовки, приступаем к сварке и сборке печки.

1. Элемент днища кладём на горизонтальную поверхность и ставим у её края боковую стенку. Проверяем угольником прямой угол между ними, привариваем на точечные прихваты с шагом 10 см. Убеждаемся, что у нас получился прямой угол, затем провариваем стык. Аналогично поступаем со второй стенкой.

2. Отрезаем два куска уголка: их длина совпадает с размером печки. Ставим метки изнутри на стенках, где будет располагаться колосниковая решётка, и привариваем по ним уголки (полками вниз). Стык уголка и стенки провариваем с двух сторон.

3. Придаём конструкции жёсткость и соответствие нужной геометрии: закрепляем заднюю стенку. Здесь всё просто: приставляем её к торцам боковин и прихватываем изнутри без полной проварки стыка; если вдруг что-то пойдёт не так, мы подрежем болгаркой прихватки и отсоединим деталь для корректировки конструкции.

4. Устанавливаем зеркало и перегородку, образующие верхнюю камеру. Но перед этим приварим крепления для них. Отрезаем 8 кусков арматуры длиной 5 см и диаметром 8–10 см. Делаем метки по высоте канала (смотрите в чертёж) и привариваем, как показано на рисунке. Жёсткое крепление перегородок недопустимо: из-за высокой температуры в этой части буржуйки они со временем придут в негодность и потребуют замены.

5. Приступим к изготовлению колосниковой решётки. Арматуру диаметром 8–10 см нарезаем на 25 полос (их длина меньше ширины печи на 2 см), этим мы обеспечим запас хода, и решётка будет становиться на своё место свободно. Вырезаем две полоски из листовой стали (ширина совпадает с шириной уголка). Размещаем их на первом и последнем кусках арматуры по краям и прихватываем сваркой. Аналогичные действия совершаем с остальными кусками арматуры. Переворачиваем решётку и провариваем стыки с обратной стороны.

6. В вырезанной по размерам крышке делаем отверстие и ставим гильзу для подсоединения дымохода. Легче всего отверстие прорезать пропановым резаком, но если таковой отсутствует, то можно прожечь по контуру дуговой сваркой на повышенном токе. Для гильзы нужен отрезок трубы диаметром 10 см и высотой 20 см. Привариваем её.

7. Перед креплением крышки провариваем прихваченные стыки на задней стенке, так как после установки это будет непросто. Теперь смело привариваем крышку к боковинам и задней стенке.

8. Ставим готовую колосниковую решётку на место.

9. Установка лицевой части. Сначала вырежем верхнюю панель по размерам из чертежа и просверлим 5 отверстий в шахматном порядке для забора вторичного воздуха (сверлом 5–6 мм). Прихватываем панель сваркой в нескольких точках по верхней части и бокам корпуса, она при этом должна слегка прикрывать торец зеркала. Как только проверили геометрию и размеры, провариваем стыки.

10. Следующий этап — нижняя панель, закрывающая зольник, с дверцей поддувала. Сначала вырезаем саму панель и прямоугольный проём под дверку. Размеры высоты указаны на чертеже, ширину отмеряем по конструкции будущей печки, так как она может отличаться от приведённых на бумаге. Оптимальный вариант — 1/2 от ширины печи. Дверца вырезается по проёму.

11. В самой дверке сверлим отверстие под болтовое соединение запирающей лямки (это стальная полоска шириной 2–3 см и длиной 10–12 см, с загнутым концом в 2–3 см). Завес делается из куска трубы и стальной пластины. Дверка надевается трубкой на пруток, приваренный к корпусу слева от проёма. Для запирания справа на корпусе приваривается кусок уголка или изогнутая полоска.

12. Дверца топки (центральная часть печи) и завесы делаются аналогично нижней, исключение только составит то, что не придётся вырезать проём под неё в цельном листе: делать будем из полос шириной 4–5 см. Крепятся они сваркой к торцам боковых стенок, к верхней и нижней лицевым панелям.

13. Печь готова, надо её поставить на ноги. Для ножек подойдёт труба диаметром 15–20 мм. Нарезаем её на 4 части длиной 20 см. Чтобы печь своим весом не продавливала напольное покрытие, к трубкам привариваем пятаки из листовой стали 5×5 см. Можно этого не делать, если буржуйка будет стоять в гараже или подсобном помещении, но с пятачками она станет устойчивее. Осталось приварить ножки к днищу по углам, отступая от краёв 3–5 см (в зависимости от габаритов печи).

14. Для улучшения внешнего вида агрегат покрывается термостойкой краской. Дымоход стоит делать разборным: с хомутными соединениями для удобства чистки. Конструкция дымохода зависит от места установки печи, чтобы вывести его наружу.

Устанавливая печь в гараже, важно заранее продумать дополнительные меры безопасности нахождения печи рядом с автомобилем и способы удержания тепла во время работы печи

Изготовление

Прежде чем начинать самостоятельную сборку печного оборудования нужно нарисовать конструкцию на листике, подготовить расходные материалы, инструменты.

Подготовка и проектирование

Первый этап сборки самодельного печного оборудования — создание проекта. На чертеже нужно указать:

• трубу дымохода;
• шибер;
• колосниковую решетку;
• топочную камеру;
• дверцы топки, зольника;
• поддувало;
• каменку для камней.

При желании на чертеже можно указать крепления, на которые будет навешиваться бак с водой

Важно указать точные размеры, чтобы подобрать место для печи в бане

Инструменты и материалы

С чертежом проще посчитать точное количество расходных материалов. Дополнительно понадобятся:

• рабочий стол с тисками;
• сварочный аппарат, электроды;
• болгарка, диски по металлу;
• наждачная бумага;
• газовый баллон;
• дрель со сверлами;
• лист металла толщиной не менее 4 мм;
• трубы для изготовления дымохода;
• арматура разного сечения;
• доски, цемент, песок, щебень мелкой фракции.

Также нужны шамотные кирпичи для изготовления основания, асбестовые, металлические листы для защиты окружающих поверхностей от нагревания.

Возведение фундамента

После подготовки инструментов, расходных материалов, можно приступать к возведению фундамента. Этапы выполнения работ:

1. Выкопать котлован глубиной 70 см.
2. Засыпать слой щебня толщиной 30 см, утрамбовать его.
3. Замешать цементный раствор — 1 часть цемента, 4 части песка. Залить в яму.
4. Дождаться застывания цемента.
5. Сколотить опалубку из досок, реек, брусков. Опустить ее в котлован.
6. Из арматуры связать усиливающий каркас, поместить его внутрь опалубки.
7. Замешать цементный раствор, залить его в котлован.

Подождать 14 дней до полного застывания основания. Поверх постелить 2 слоя рубероида. Когда фундамент застынет, поверх него нужно выложить 1–2 слоя шамотного кирпича. Проверить их по уровню.

Этапы сборки

Когда основание будет готово, можно приступать к сборке печи. Этапы выполнения работ:

1. Выпустить остатки газа из баллона. Подождать пока он полностью выйдет.
2. Гаечным ключом выкрутить кран. Подключить к отверстию шланг с водой, заполнить баллон жидкостью. Вылить воду наружу.
3. Вырезать отверстие для топки, зольника в области крана для подачи газа. Для этого дрелью проделываются отдельные отверстия, болгаркой прорезаются прямые.
4. Наварить дверцу на готовое отверстие.
5. Вырезать нижнюю часть баллона в форме прямоугольника. Наварить на готовое отверстие пруты арматуры, которые будут выполнять роль колосниковой решетки.
6. Сварить из металлических листов прямоугольник без верхней крышки, наварить его под колосниковую решетку. Он будет выполнять роль зольного ящика.
7. На зольном ящике прорезать прямоугольное отверстие под дверцу и навесить ее.
8. Приварить к цилиндрическому корпусу опоры из толстой арматуры.
9. В конце баллона проделать отверстие для закрепления трубы дымохода.

Останется поверх цилиндра закрепить каменку. Ее можно сделать из обрезков металлических листов или отдельных прутьев арматуры, связанных вместе. Отдельно можно собрать навесной бак для воды с краном слива.

Чертежи

Чертежи должны соблюдать таким параметрам:

1. Дверца. Она должна быть на расстоянии не меньше шести сантиметров от нижней линии шва баллона. Также дверцу нужно расчерчивать таким образом, чтобы в нее могли без труда входить даже средние по размеру колотые дрова. Если этого не будет, то вас все время придется измельчать каждое поленье на более мелкие по размеру дрова. Самыми оптимальными считаются размеры дверцы десять сантиметров в высоту и двадцать в ширину.
2. Далее, переходим к отверстию для установления будущего дымохода. Оно должно расчерчивается на противоположной от дверцы стороне баллона. Это отверстие нужно делать немного ниже от верхней линии шва. Оно должно быть не более десяти сантиметров в диаметре.
3. После этого следует сделать небольшое отверстие для вентиляции воздуха. Ее нужно расчертить немного ниже верхней части баллона. Диаметр такого отверстия должен быть от двух до трех сантиметров.
4. Дымоходная труба должна быть около восьми сантиметров в диаметре и иметь длину до трех метров.
