Трехпроводная схема подключения датчика движения
Датчики с тремя клеммами обычно используются при конструкции типа ИК-сенсор. Довольно распространенной компанией производителем недорогих инфракрасных датчиков движения является IEK. Без особых проблем можно найти хорошие изделия на Алиэкспресс.
Изделия подороже выполнены по аналогичному принципу, схема подключения светильника с датчиком аналогична для модели датчика от любого производителя. Устройства должны иметь степень защиты IP44 от проникновения твердых объектов более 1 мм и капель влаги. Если же датчик движение нужно вынести за пределы дома, то установка возможно только под козырек.
Если желаете защитить прибор от дождя и снега, ищите модель с пылевлагозащитой IP65 и с температурным режимом для вашего климата. Большинство ИК-сенсоров могут работать только до минус 20 градусов Цельсия.
Для подключения трехпроводного ИК-сенсора движения заводится полноценная фаза и ноль. Для правильной расстановки понадобятся все те же основные 4 элемента:
- Автоматический выключатель (что в распредщитке).
- Распредкоробка (в которой основной монтаж).
- Датчик (к нему подведен провод из распредкоробки).
- Светильник (второй провод из распредкоробки).
Соединение датчика тремя проводами будет проводится с заводом в распределительный короб трех кабелей:
- От автомата три жилы: L (фаза), N (рабочий нуль), нулевой защитный или земля (PE).
- На светильник три жилы, если корпус осветительного прибора из метала.
- Три жилы на датчик.
Как подключить датчик движения к лампочке с использованием трех жил, детально рассмотрено на схеме.
Нули (N) собираются в одну точку (как в случае с предыдущей схемой). Земля с автоматического выключателя тоже подключается к земле светильника (нулевой привод или PE). На датчик движения с тремя клеммами подается теперь фаза-ноль:
Монтаж
Для установки трехжильного датчика движения:
- Открутите два самореза в корпусе. Клеммы находятся под задней крышкой.
- Некоторые модели уже выводятся из корпуса тремя проводами разного цвета. По цвету можно определить, что он значит: земля (А) красный, ноль (N) синий, фаза (L) коричневый. Но если крышка открывается без особых потуг, рекомендуется убедится в правильности определенной маркировки лично, глядя на надписи рядом с клеммами.
- Упрощенная схема подключения датчика движения к лампочке выглядит таким вот образом:
- Немного наглядности вот на этом рисунке.
- Можно обойтись без распредкоробки для соединения проводов и все жилы завести прямо в короб датчика, если внутри достаточно просторно и есть собственный клеммник. Фазу-ноль с одного кабеля подали, а с другого фазу-ноль вывели.
- Выходит упрощенная, но такая же трехпроводная схема, только без распределительного короба.
Настройка и регулировка чувствительности
После успешного подключения светильника с датчиком движения нужно правильно выставить его параметры:
- На обратной стороне корпуса найдите основные регуляторы. LUX с позициями месяца и солнца отвечает за срабатывание в зависимости от освещенности. Нужно чтобы датчик включался в комнате с окном только когда будет пасмурно или зайдет солнце? Выкрутите регулятор в сторону луны.
- Вторым регулятором выставляйте время выключения. Задержку можно выставить с нескольких секунд до 5-10 минут.
- Угол поворота всей сферы позволяет регулировать детектирование животных.
Преимущества и нюансы использования
Чтобы на животных не реагировал датчик, не поворачивайте головку сенсора вниз к полу. Выставите его так, чтобы он захватывал движения на уровне головы (плеч) всех жителей дома. Обычно на этом уровне захват животных не происходит.
Если же нужно, чтобы датчик временно не срабатывал, то головку его направьте в потолок. Таким образом захват перемещения невозможен. Захват движения датчиком зависит от угла наклона. В реалиях максимальное расстояние достигает 9 метров. Но по паспорту может быть выше.
Датчик для детектирования применяет ИК-лучи. Если двигаться от луча к лучу, то устройство замечает активность и реагирует. Когда проходишь прямо на луч, чувствительность сенсора минимальна и прибор может не сразу на вас среагировать.
По этой причине установка датчиков движения проводится не прямо над дверным проемом, а немного сбоку. Например, в углу комнаты.
Недостатки
Минусом трехпроводной схемы подключения датчика движения к лампе является отсутствие включения света принудительно. Если датчик по каким-либо причинам придет в неисправность, начнутся проблемы с корректной его работой. Чтобы этого избежать, рекомендуется в схему добавить выключатель.
Настройки и выбор места
При установке датчиков в помещениях, учитывайте следующие правила:
- Нельзя, чтобы на них напрямую попадал свет от ламп.
- В зоне их воздействия не допускается присутствие стеклянных перегородок или громоздких предметов, которые будут затруднять обзор.
- Если помещение очень большое, то целесообразно монтировать потолочные датчики, чтобы зона воздействия была круговая.
- Не должны мешать работе датчиков отопительные системы или кондиционеры, чтобы минимизировать ложное срабатывание устройств от тёплых потоков воздуха.
Существуют специальные модели, которые не реагируют на перемещение объектов, не превышающих по массе 40 кг (это указывают в паспортах на датчики). Если с вами в доме проживают домашние животные, лучше сразу остановите свой выбор на таких вариантах.
При установке прибора на открытых уличных пространствах есть свои нюансы:
Подключаемый прибор должен защищаться от попадания прямого солнечного света днём.
Между устройством и зоной его воздействия не допускается присутствие кустарников и деревьев
Опять же в случае сложной конфигурации участка, понадобится несколько датчиков.
Также проследите, чтобы на ваше устройство не попадало освещение с соседних участков или от уличных фонарей.
Очень важно правильно выбрать чувствительность прибора. Она должна полностью покрывать зону контроля, но не прихватывать территорию за ней, иначе среагирует на любого проходящего мимо человека.
Обязательно регулярно нужно протирать линзу датчика, всегда держать её в чистоте, в противном случае накапливающийся со временем слой пыли может привести к снижению чувствительности прибора.. Настройки датчика производятся тремя поворотными рычагами, расположенными на корпусе
Один из них отвечает за время, через которое произойдёт отключение светильника, второй за порог освещённости и третий за чувствительность
Настройки датчика производятся тремя поворотными рычагами, расположенными на корпусе. Один из них отвечает за время, через которое произойдёт отключение светильника, второй за порог освещённости и третий за чувствительность.
В следующем видео рассматривается настройка датчика движения для совместной работы с прожектором:
Когда будете выбирать датчик движения, обращайте внимание на следующие его технические параметры: радиус действия, способ монтажа, угол обнаружения в горизонтальной и вертикальной плоскости, степень защиты от воздействия окружающей среды, мощность нагрузки, порог срабатывания по уровню освещённости и возможность регулирования задержки времени до отключения
Проверка установки
Большинство бытовых датчиков оборудованы световым индикатором. Светодиод зажигается, когда прибор подключен к сети и работает. В «дежурном» режиме диод мигает с интервалом примерно в секунду. Если индикатор не зажегся сразу после подключения прибора к питанию — это еще не признак неисправности датчика. Некоторым моделям на активизацию и подготовку к работе требуется 20-30 секунд.
Благодаря этой особенности исправность устройства можно проверить даже без полного подключения к сети, что упрощает выбор подходящего места для монтажа датчика.
На фото принцип работы датчика движения
Как выбрать датчик движения
Производители выпускают извещатели, которые можно использовать в загородных домах, на даче, промышленных и торговых предприятиях. Независимо от сферы применения к выбору оборудования необходимо подойти избирательно. Это позволит приобрести сенсор, работающий в тех условиях, которые актуальны для пользователя. Необходимо учитывать место монтажа, особенности установки, тип питания устройства. Важными критериями являются чувствительность, радиус действия, защищенность от ложного срабатывания. Не все модели работают автономно, некоторым требуется центр управления, через который идет взаимодействие с пользователем.
Место монтажа
Выпускаются модели для внутреннего и наружного применения. Устройства, используемые на улице, должны стабильно работать при постоянном негативном влиянии климатических факторов. Для защиты от прямого попадания дождя необходим корпус, герметичность которого подтверждена стандартом IP. Лучшие сенсоры для наружного применения не реагируют на перемещение холодных или теплых масс воздуха, на функциональность не оказывает влияние солнечный ультрафиолет, дождь, град. Устройства должны обладать большим радиусом обнаружения.
Детекторы для внутреннего применения нуждаются в хорошей защите от пыли. К корпусам этих устройств предъявляются менее строгие требования. Комнатные сенсоры могут иметь ограниченную чувствительность, небольшой радиус действия, который должен соответствовать размерам комнаты. Самый удобный формат связи для таких устройств – через домашний роутер.
Способ установки
Монтаж не должен вызывать трудностей у владельца недвижимости. Способ крепления обязательно учитывает условия эксплуатации. Уличный датчик движения фиксируют с помощью кронштейнов, который позволяет менять наклон для улучшения охвата. Сенсоры системы освещения можно крепить непосредственно к стене саморезами через предназначенные для этого монтажные отверстия в корпусе. Конструкция этих устройств предполагает такой способ фиксации: производители специально делают заднюю стенку корпуса плоской.
Использование в жилой зоне дома или городской квартиры ставит свои требования. Детекторы не должны мешать повседневной деятельности, занимать много места. Приветствуется возможность сделать устройство малозаметным. Самый простой способ открытого монтажа – на двухсторонний скотч. Альтернатива – использование специальных подставок, идущих в комплекте.
Самый сложный способ установки – скрытый монтаж. Доверить эту работу лучше профессионалам. Для установки потребуется небольшая ниша в стене, аналогичная выемке под выключатель или розетку. Лицевая панель датчика для скрытого монтажа имитирует электроустановочное изделие, которые не вызывает тревоги у злоумышленника, пытающегося обойти детекторы.
Вид питания
Выпускается оборудование, работающее от электросети и автономных источников питания. Для моделей, не связанных в единую систему с осветительными приборами, подключение электропроводки не всегда оправдано. При монтаже датчиков потребуется выполнять скрытый монтаж проводов, это дополнительные затраты. Выполнить штробирование стен не всегда возможно. Преимуществом сетевых моделей является стабильная подача электроэнергии.
Оборудование с автономным питанием отличается простым монтажом, независимостью от состояния электросетей в населенном пункте. Выбирая датчик движения для дачи лучше остановиться на этом варианте. Производители предлагают модели, работающие от аккумуляторов, батарей формата АА и ААА, «Крона». Миниатюрные сенсоры комплектуются «таблетками». При выборе необходимо учитывать энергопотребление устройства, емкость рекомендованного источника питания. Это позволит приобрести технику, у которой не нужно постоянно менять батарейку. Автономные модели должны иметь индикатор о заряде.
Радиус действия
Расстояние, на котором датчики фиксируют движение, называется радиусом действия. Для устройств, используемых в помещениях, этот показатель определяется размерами комнат, коридоров. Эффективно работают модели, фиксирующие перемещения на расстоянии до 4-5 метров. Уличные детекторы должны иметь больший радиус действия. Производители предлагают сенсоры с дальностью 11-12 метров. Этого достаточно для обнаружения злоумышленника на подходе к охраняемому объекту. Если территория большая, то рекомендуются датчики с радиусом действия 20-25 метров.
Для систем уличного освещения достаточно фиксировать движение на расстоянии до 6 м. Этого достаточно для создания комфортных условий на городских тротуарах, аллеях, площадках в парках.
Варианты схем подключения
Устройство, контролирующее движение, бывает двух- или трёхполюсным. Для действия первого варианта подходит лишь лампа накаливания, со светильником этот датчик должен подключаться последовательно. Конечно, универсальной является трёхполюсная модель, такое устройство подключают с разными лампами.
Есть два варианта схемы: подключение датчика движения через обычный выключатель или напрямую к светильнику.
Итак, сначала рассмотрим датчик движения для включения света поближе. Схема его подключения будет стандартная – одно устройство в обыкновенную электрическую цепь. У такого датчика есть три клеммных зажима (иногда четыре, ещё один для подключения защитного заземления). Все они имеют свои обозначения:
- К одному зажиму выполняют подсоединение фазного провода питающей сети, он обозначен на приборе буквой «L».
- Ко второму подключается нулевой провод, его обозначение – буква «N».
- А третий зажим соединяется отельным проводом с нагрузкой (осветительным прибором). В разных моделях используется различное обозначение этого клеммного зажима – буква «L» со стрелочкой, буква «А» или просто стрелка.
- Если имеется зажим для защитного заземления, то он обозначается двумя буквами «РЕ».
При использовании такой схемы удобно ориентироваться на цветовую маркировку датчиков: сиреневый цвет означает входящую фазу, голубой (или синий) – ноль, красный – провод, выходящий к патрону светильника.
В этом случае очень важно не перепутать фазу и ноль, как и в обыкновенном выключателе. Схема работать будет, но на светильнике, даже в отключенном положении, будет присутствовать фаза, что опасно попаданием под напряжение при замене ламп
Если нужно, чтобы в некоторые моменты свет в комнате присутствовал постоянно, без реакции на перемещение объектов, применяется подключение датчика движения для освещения параллельно с выключателем. Когда выключатель в отключенном положении, то контроль за освещением осуществляется через датчик. В случае если выключатель находится в положении «включено», питание к лампочке подаётся по другой цепочке, в обход датчика. Чаще всего такой вариант применяется в жилых комнатах.
Бывают ситуации, когда одним датчиком не получается охватить всю площадь помещения (например, коридоры с поворотами). При такой сложной конфигурации понадобится несколько датчиков, которые будут контролировать разные участки, они подключаются параллельно. Их действия в данном случае являются дублирующими, свет включится при любых движениях в каждой из подконтрольных зон.
Если осветительная нагрузка по своей суммарной мощности выше предусмотренной техническими характеристиками датчика, то используют схему с применением промежуточного силового реле (магнитного пускателя). В этой ситуации датчик напрямую не управляет осветительным прибором. Напряжение подаётся к катушке пускателя, а уже его силовые контакты замыкают цепь, и тогда загорается светильник. Такая схема хороша не только тем, что подключается большая нагрузка. Если в сети произойдёт перегруз или короткое замыкание, это может привести к оплавлению либо подгоранию контактов датчика, и такой дорогостоящий прибор будет подлежать замене. В случае применения рассматриваемой схемы, выйдет из строя реле (или пускатель), которые стоят гораздо меньше.
Детально о подключении датчика смотрите в этом видео:
Выбор места установки
Для обеспечения корректной работы датчика движения, нужно очень ответственно подойти к выбору места его расположения. Будет недостаточно если определится только нужная зона реагирования. Кроме этого датчик должен быть изолирован от воздействия внешних факторов, вызывающих блокировку его работы и провоцирующих ложные срабатывания. Особое значение эта проблема имеет, когда нужно подключить датчик движения на свет, чтобы вся системы работала правильно и устойчиво.
Не рекомендуется устанавливать датчик возле техники, излучающей тепловые или электромагнитные волны. Нежелательными участками являются места возле труб или батарей отопления и систем подачи горячей воды. Наиболее эффективно работа прибора проявляется в коридорах, где движения осуществляются лишь в течение короткого времени. В местах с более интенсивным движением свет приходится постоянно включать вновь, что приводит к лишним движениям. Данная методика выбора места установки применяется и при подключение дешевых китайских датчиков движений.
В больших помещениях одного датчика может оказаться недостаточно, чтобы перекрыть весь объем. Поэтому в таких случаях в схему включаются два датчика. Обычно они располагаются в противоположных углах, обеспечивая надежный контроль одного светильника или зональной подсветки. Работа приборов должна производиться от единой фазы, иначе может возникнуть короткое замыкание.
Проверка правильности регулировки
Проверить правильность настройки можно только в условиях эксплуатации, и этот процесс может занять не один день. Первое время надо внимательно следить за работой сенсора и корректировать настройку и расположение детектора.
- Если фотореле детектора включается до достижения темноты или не отключается при достижении утром нужного уровня освещенности, его чувствительность к освещенности (LUX) надо немного загрубить. И наоборот, если уже темно, а при появлении объекта свет не включается, надо слегка увеличить вечерний порог срабатывания фотореле. Также неплохо посмотреть на срабатывание утром. Пороговые значения включения и отключения немного не совпадают, это сделано для исключения многократных срабатываний сенсора на грани света и темноты (характеристика имеет гистерезис). Поэтому может понадобиться несколько дней для достижения компромиссного результата.
- То же самое касается чувствительности сенсора. Если замечаются частые ложные срабатывания от появления мелких животных, то чувствительность надо уменьшить поворотом регулятора Sens. Если же наблюдается неуверенное срабатывание при появлении в зоне охвата людей, чувствительность надо увеличить.
- Регулировку времени задержки отключения (Time) можно изначально поставить на минимум. Если при эксплуатации будет замечено, что люди или автомобили не успевают покинуть контролируемую зону, то время срабатывания можно постепенно отрегулировать в сторону увеличения до достижения нужного результата.
Настройка может занять много времени, но она стоит этих затрат.
Подключение двухпроводного датчика движения
Обычно такие приборы устанавливают на место включателя, для чего требуется стандартный подрозетник. При этом сам датчик врезается в фазный провод, который постоянно находится под напряжением. Точь-в-точь, как выключатель. То есть прибор, отслеживающий движение, будет находиться между лампочкой и автоматом на 220 вольт.
Сразу оговоримся, что устанавливать такую схему надо отдельно от общей осветительной сети. Вот почему в комплектацию прибора надо добавить распредкоробку и автомат. Последний устанавливается в распределительном щите. От него же в сторону места установки датчика проводится электрический контур из трёхжильного кабеля сечением 3х1,5 мм. А вот до места монтажа датчика надо протянуть двухжильный кабель 2х1,5 мм.
Высота монтажа датчика – 1,2-2 мИсточник stroy-podskazka.ru
Сам прибор нужно установить на стену на высоте 1,2-2,0 м
Обратите внимание на тот факт, что этот вариант отличается от тех, которые устанавливаются при входе в подъезд или проходных коридорах. Последние подвешиваются по самый потолок. И подключаются они по-другому
И ещё один момент – место монтажа должно располагаться так, чтобы открывающиеся двери не смогли закрыть обзор
И подключаются они по-другому. И ещё один момент – место монтажа должно располагаться так, чтобы открывающиеся двери не смогли закрыть обзор
Это важно. Производители также не рекомендуют проводить монтаж над радиаторами отопления или другими нагревательными элементами.. Итак, в распредкоробку должны войти сразу три кабеля:
Итак, в распредкоробку должны войти сразу три кабеля:
- от автомата;
- от светильника;
- от датчика.
На светильник выводится трёхфазный кабель.
Теперь само подключение датчика движения, а точнее его схема. В первую очередь соединяются между собой нулевые жилы от автомата и светильника. Далее заземляющий контур этих же элементов, если таковой присутствует. Теперь силовые жилы:
- автомат-датчик;
- датчик-светильник.
Схема подключения двухпроводного датчика движенияИсточник dompokrov.ru
Следующий этап – подключение датчика движения для освещения. Здесь проще простого, главное – внимательность. Ту жилу, которая соединяется с лампочкой, надо подключить к клемме, где лампочка и нарисована. На некоторых приборов стоит знак «нагрузки». Другую к клемме, обозначенной буквой «L». После чего подключённое изделие надо установить в подрозетник и закрыть декоративной планкой.
Остаётся только провести настройку датчика движения. Что для этого надо сделать. На лицевой панели есть три или четыре флажка:
- Первый из них надо установить в режим автоматики, то есть с указателем на букву «А».
- Второй флажок настраивает чувствительность на движение. К примеру, чтобы свет не включался в дневное время суток.
- Третий флажок задаёт время отключения. То есть, когда движение прекращается, светильник должен отключиться, к примеру, через 30 секунд.
В принципе, это все, что связано с подключением и настройкой. Каковы преимущества двухпроводного датчика движения:
- простота монтажа и настройки;
- есть возможность включать свет вручную;
- высокая универсальность изделия.
Что касается недостатков, то он единственный. Двухпроводные модели плохо работают со светодиодами и энергосберегающими лампочками. Они иногда очень сильно мерцают.
Правила настройки датчика движенияИсточник pp.userapi.com
Принцип работы и использование датчика
Датчик движения — это устройство, которое «замечает» изменения местоположения объектов в пространстве и реагирует запуском необходимых действий. Если приспособление подсоединяют к системе электричества, то в ответ на движение человека датчик замыкает цепь и даёт свет. Такая реакция — результат преобразования теплового поля, ведь его температура из-за колебаний воздуха повышается.
Устройство напоминает обычный выключатель
Впрочем, принцип работы датчика движения может быть разным. Поэтому устройство бывает инфракрасным, ультразвуковым, микроволновым и комбинированным. На изменение тёплого поля реагирует только инфракрасный датчик. А ультразвуковое и микроволновое приспособление функционирует благодаря получению звуковых колебаний. Датчик, которой ловит ультразвук, считается самым совершенным, так как сканирует движения даже через стены. Комбинированное устройство улавливает несколько видов излучений.
Устройство, фиксирующее движения, используют в качестве приспособления, помогающего экономить на электричестве. Но датчик хорош не только тем, что выключает свет, если это забывают сделать хозяин дома и дети, бегающие из одной комнаты в другую. Устройство избавляет от необходимости нащупывать выключатель в вечерние и ночные часы или позволяет вовсе отказаться от коммутационного аппарата, подающего ток.
Когда руки заняты, без автоматического включения света не обойтись
Подключение датчиков освещенности
Схемы, цветовая маркировка проводов могут иметь некоторые отличия в каждом конкретном случае. Лучше всего внимательно изучить инструкцию, прилагаемую к конкретной модели. Существуют дополнительные схемы, при которых предполагается соединение фотореле с дин-рейкой в электрощите. Имеется внешний светочувствительный прибор для включения.
Датчики освещённости помогут включить свет, и сохранить его в рабочем состоянии до утра.
Трёхпроводная схема подключения
Трёхпроводную схему считают самым простым вариантом. Питание 220 Вольт подаётся по двум проводам. Третий провод применяют в качестве выхода. Регуляторами времени и чувствительности снабжены практически все современные датчики, вне зависимости от типа.
Благодаря регулятору чувствительности проще настроить приборы на конкретную массу. Это позволит работать только на человека, чтобы игнорировать животных. Регулятор по времени контролирует работу и включение.
Двухпроводное подключение
Допускается установка таких приборов взамен тех, что существовали ранее. Или параллельно. Тогда управление светом осуществляется только при отключенном выключателе. 40-50 микроампер – стандартная величина тока, потребляемая при работе. Можно подключать не только лампы накаливания, но и использовать энергосберегающие технологии. Установка светильника с датчиком движения в этом случае экономит деньги.
За это отвечает датчик, который обозначается как Sens
При первой настройке важно убедиться в том, что устройство срабатывает именно в момент, когда в помещении оказывается человек. Можно сделать так, чтобы проезжающие мимо автомобили при этом не заставляли устройство включаться
Как установить желаемые параметры – написано в инструкции от производителя.
Угол обзора
Угол наблюдения датчиков может быть разным в зависимости от потребностей заказчиков. Допустимы варианты от нескольких градусов до полного кругового обзора. Он чаще применяется при круговом креплении, регулировка дополнительно не нужна.
Углы определяются в горизонтальной, либо вертикальной плоскостях. Они указываются в документации отдельно, определяют общую зону наблюдения.
Если датчики предназначены для монтажа на стену, их характеристика будет следующей:
- 110-120 или 180 градусов по горизонту.
- 15-20 градусов по вертикали. Установить датчик движения не так сложно.
Движения не будут фиксироваться датчиками, если они выходят за рамки указанного пространства
Для корректировки направления важно не только подбирать приборы изначально, но и учитывать место монтажа. Если орган наблюдения подвижный – установка упрощается
Круговой обзор до 360 градусов по горизонтали характерен для устройств с потолочным монтажом. Обзор распространяется конусом сверху вниз. Зона контроля значительно больше, но не просматриваемые точки в углах часто имеются.
Особенности подключения проводов
Фотореле любого производителя имеет три провода. Один из них — красный, другой — синий (может быть темно-зеленым) и третий может быть любого цвета, но обычно черный или коричневый. При подключении стоит помнить:
- красный провод всегда идет на лампы:
- к синему (зеленому) подключается ноль (нейтраль) от питающего кабеля;
- к черному или коричневому подается фаза.
Если посмотрите на все выше приведенные схемы, то увидите, что они нарисованы с соблюдением этих правил. Все, больше никаких сложностей. Подключив так провода (не забудьте, что нулевой провод также надо подключить на лампу) вы получите рабочую схему.
Автоматическая система уличного освещения.

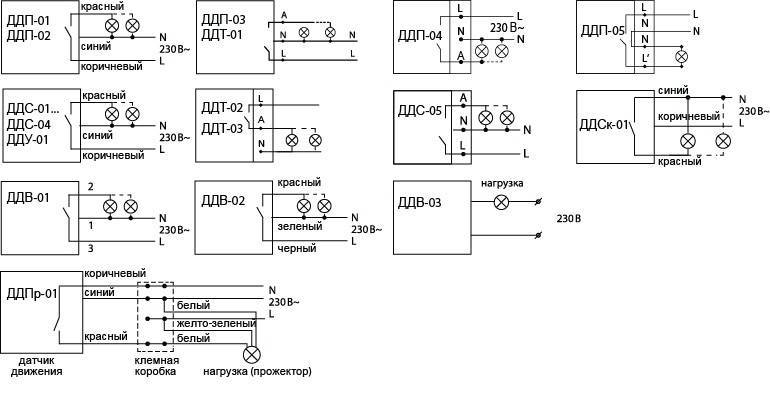

Схемы подключения: 4 примера
Если вы решили подключить ДД на свет и приобрели его в магазине, то устанавливать нужно по схеме, указанной на упаковке. Но есть расширенные схемы подключения, добавляющие устройству функциональности.
На фото: 1 – подключение устройства без выключателя; 2 – подключение с выключателем; 3 — подключение нескольких устройств; 4 – угол обзора.
Если есть необходимость, чтобы свет горел, но датчик движения не функционировал, то при подключении используется параллельный выключатель. Дополнительное устройство устанавливают тогда, когда есть потребность в том, чтобы на светильник подавалось напряжение постоянно, независимо от присутствия человека в контролируемой зоне. При срабатывании выключателя лампа потухнет сразу или тогда, когда отключится датчика.
Встречаются ситуации, когда один ДД не охватывает все помещение контролируемой зоной. В таком случае прибегают к подключению параллельно двух или нескольких устройств. На каждый датчик отдельно подается фаза с нулем, а потом все выходы подключаются к светильнику. ПУЭ требует, чтобы в разрыв был поставлен фазный провод.
Схема подключения к двум модулям датчиков движения
Если планировка помещения такова, что угол обзора не позволяет контролировать важные зоны, то рекомендуется к ДД подключать несколько источников света. Но чтобы мощность нагрузки не вывела оборудование из строя, используют магнитный пускатель, включив его в систему освещения.
Как подключить датчик движения и выключатель
