Электрификация
Чтобы правильно осуществить электрификацию объекта любой сложности нужно выполнить следующие действия:
- составить электрическую схему с учетом всех особенностей электропроводки конкретного объекта;
- грамотно определить суммарную потребляемую мощность;
- определиться с количеством электрических групп и мощностью каждой группы;
- определиться с местом установки распределительного щитка и на какое количество модулей он должен быть;
- подобрать прибор учета (электросчетчик);
- правильно осуществить подсоединение отходящих и приходящих линий;
- осуществить подключение щита к сетям энергопоставляющей компании.
Схемы подсоединения УЗО с выключателем
Подключать защитное оборудование нужно на два кабеля. По первому пойдет ток нагрузки, по второму – будет направлен на внешний контур от потребителей. Чтобы не задумываться, УЗО ставиться до автомата или после, следует воспользоваться популярными схемами.
На несколько групп дифавтоматов – одно УЗО
Пункт 7.1.79 ПУЭ допускает организовывать защиту нескольких линий при помощи УЗО. Аппарат нужно поставить сверху, потом – выключатели на группы потребителей. При коротких замыканиях ток проходит через УЗО к автомату группы, потом на кабель питания и к потребителю. Если номинал приборов подобран правильно, не один из них не повредиться.
К преимуществам реализации схемы относятся экономия финансов и места в распределительном щитке. Минус подключения – отключения всех групп после срабатывания УЗО.
Монтаж УЗО до автомата
УЗО перед автоматом
Схема предусматривает монтаж в такой последовательности:
- Устройство защитного выключения.
- Дифавтомат.
- Провод питания.
- Потребитель.
При наличии повреждений ток короткого замыкания проходит через УЗО до остановки автоматического выключателя.
УЗО после автомата
УЗО после автомата
Сборка системы осуществляется по принципу;
- выключатель – двухполюсный или фидерный;
- счетчик;
- УЗО;
- автоматы в зависимости от числа линий.
Данный вариант – правильный, поскольку легко понять, как выключить автомат и подать ввод на его клеммы. Несмотря на то что УЗО чаще ломаются, их проще заменить.
В момент короткого замыкания ток пройдет от выключателя к УЗО, потом на провод питания, потом на потребителя. Выключатель останавливается, и защитный прибор остается целым.
Подключение УЗО на группу автоматов
Подключение УЗО на группу автоматов
Подобная схема собирается в трехфазном распредщите, где находятся:
- 3 трехфазный дифавтомата;
- трехфазное УЗО;
- 2 однофазных УЗО;
- 4 однофазных автомата-однополюсника.
От первого автомата ввода напряжение будет уходить на второй трехфазник по верхним клеммам. От этого же прибора одна фаза пойдет к однофазному УЗО, вторая – на следующий.
Однофазные приборы защиты имеют два полюса, дифавтоматы – один. Чтобы система работала без сбоев, требуется не соединять после него рабочий ноль. По этой причине после каждого защитного аппарата нужно установить нулевую шину.
При наличии двухполюсных автоматов отдельную нулевую шину не ставят. При объединении двух нулевых возможно ложное срабатывание.
Первое однополюсное УЗО подводится к дифференциальным автоматам № 1 и № 3, второе – к № 2 и № 4. На нижние клеммы подкидывается нагрузка.
Шина заземления общая, но ее нужно устанавливать отдельно. На вводное устройство заводятся три фазы с рабочим нулем. Он подсоединяется к общему нулю, а потом отводится на все УЗО. После прибора № 1 идет на трехфазную нагрузку, после остальных однофазников – на каждую шину.
Отличие электромеханического УЗО с 2 и 4 обмотками от электронного
Посмотрите на картинке изображение структурных схем двух типов УЗО — электромеханического и электронного. Они похожи между собой, но в схеме электронного прибора есть дополнительный элемент – треугольник с буквой «А» — усилитель. Как видно из названия, отличие этих приборов в конструкции. В электромеханических внутри находятся реле и трансформатор с двумя, а в трёхфазных устройствах — четырьмя обмотками. При исправной изоляции суммарный ток и напряжение в выходной обмотке равны 0. В случае повреждения на ней появляется напряжение, достаточное для срабатывания защиты.
В электронных устройствах внутри электронная схема с усилителем. Такие приборы дешевле и у них выше чувствительность. Недостаток этой конструкции в необходимости обеспечивать питание этой схемы, которое она получает от сети. При обрыве нулевого провода напряжение для питания электроприборов отсутствует, но есть в фазном проводе относительно заземлённых конструкций. При прикосновении к нему человек попадает под воздействие высокого напряжения, а УЗО не сработает из-за отсутствия питания электронной схемы.
Поэтому электромеханическое реле обеспечивает более надёжную защиту.
УЗО без блока питания, и с блоком питания
Подключение проводов к УЗО
При подключении УЗО своими руками надо знать, куда подключать провода от нагрузки, а куда фазное напряжение и ноль. Клеммы для подключения проводов находятся на лицевой панели корпуса: сверху и снизу. Для двухполюсных автоматов — по два, для четырехполюсных — по четыре.
Внешний вид УЗО и назначение элементов
В верхние гнезда подключаются провода от счетчика или вышестоящего оборудования. К нижним подключается нагрузка или устройства низшего уровня. Если говорить о подключении противопожарного УЗО, то к нему подключаются провода, которые идут от счетчика. С выхода нейтраль заводится на шину, фазы (или фаза) идут дальше. В любом случае соблюдается правило: вход сверху, нагрузка или нижестоящие устройства — снизу.
Еще пару слов о том, как крепить провода. Это зависит это от фирмы-производителя и конкретной модели. Обычно используются винтовые зажимы. В этом случае надо винт открутить на пару оборотов, завести провод, затянуть винт, несколько раз основательно «дернуть» провод, проверяя качество затяжки. Через пару часов винты желательно подтянуть. За это время медь немного просядет, что ухудшит контакт.
УЗО в разрезе
В более дорогих моделях фирм Legrand («Легранд»), Shnaider Elektric («Шнайдер Электрик») — стоят пружинные зажимы. В них провода просто вставляются. Внутри расположена пластина, которая этот провод зажимает.
Еще пару советов насчет подключения многожильных проводов. Их в зажимы завести бывает проблематично, поэтому перед подключением на каждый провод надевают наконечник и опрессовывают его. Для подключения к защитным устройствам обычно используют обжимные гильзы подходящего диаметра. После этого завести провод в разъем несложно.
Варианты схем
Нельзя сказать, что существует одна конкретная схема. Каждый случай имеет свои особенности, поэтому подключение УЗО может производиться по-разному. Во-первых, устройство применяется в сетях однофазного и трёхфазного напряжения (это уже две разные схемы). Во-вторых, можно установить УЗО на вход и защитить таким образом от токовых утечек всю квартиру. А можно производить монтаж устройств для каждой отдельной линии, тем самым защищая только определённый участок электрической сети.
Пример подключения УЗО в однофазной сети на видео:
Так как схема для подключения УЗО имеет несколько вариантов, очень важно, чтобы вы могли их читать. Сейчас в паспортах многих электробытовых приборов и техники указано, как и через какой тип УЗО необходимо выполнять их подключение к электрической сети. Рассмотрим, как правильно подключить УЗО, на нескольких общих примерах
Рассмотрим, как правильно подключить УЗО, на нескольких общих примерах.
Что такое однофазная сеть?
При однофазной электрической сети потребители запитаны по двум проводникам – фаза и рабочий ноль. Номинальное напряжение в таких сетях – 220 В.
Однофазная сеть может быть двухпроводного и трёхпроводного исполнения. В первом случае используется два проводника – фазный и нулевой, на схемах они обозначаются английскими буквами «L» и «N».
Второй вариант помимо фазы и ноля предусматривает ещё наличие проводника защитного заземления (его обозначение «РЕ»). Основная функция этого заземляющего провода – дополнительно защитить людей от поражения электрическим током. За счёт его подсоединения к корпусам электроприборов, в случае замыкания фазы на корпус произойдёт отключение электропитания. Это спасёт и жизнь человека, и саму технику от перегорания.
А теперь поговорим о том, какой может быть схема подключения УЗО в однофазной сети.
Подключение на входе (в однофазной сети)
В этом случае монтаж УЗО производится в щитке после вводного двухполюсного автомата. Вслед за устройством защитного отключения располагаются отходящие автоматические выключатели. Такая схема включения УЗО обеспечивает одновременную защиту от токовых утечек всем отходящим потребителям.
Недостаток схемы в сложности поиска места повреждения. Например, произошло замыкание фазы на металлический корпус какого-то бытового прибора, включенного в данный момент в розетку.
Происходит срабатывание УЗО, в квартире исчезает напряжение. Если в это время в розетки были включены несколько приборов, то сразу определить повреждённый будет проблематично.
Такая схема имеет и положительные стороны. За счёт того, что используется только одно устройство защитного отключения, монтаж распределительного щитка обойдётся дёшево, да и сам он будет небольших размеров.
Имейте в виду, что широкое распространение получила ещё одна разновидность такой схемы, в ней между вводным автоматом и УЗО принято устанавливать счётчик электрической энергии.
Подключение на входе и на отходящих линиях (в однофазной сети)
При таком варианте схемы установка УЗО производится после вводного автоматического выключателя и ещё на каждую отходящую линию.
О том, что такое селективность поговорим чуть ниже.
Например, произошла утечка тока на одной из отходящих линий. Должно сработать устройство, которое защищает именно эту группу.
Если по каким-то причинам УЗО не отработало, то через определённое время (это называется выдержкой времени) отключится общее УЗО на входе, оно как бы подстраховывает отходящее.
Несомненный плюс такой схемы в том, что в момент повреждения будет отключаться только аварийная линия, а во всей остальной квартире подача напряжения не прекратится.
Недостатки подобной схемы в больших габаритах распределительного щитка и в дороговизне (УЗО – вещь не дешёвая, а при таком варианте их понадобится несколько).
На видео сравнение нескольких схем подключения:
Можно немного сэкономить и опустить в этой схеме однофазное УЗО на входе, то есть выполнить монтаж только групповых устройств на отходящих линиях. Многие электрики вообще считают вводное УЗО лишней тратой денег, потому что каждая линия уже имеет свою защиту. Но как мы говорили выше, оно является своеобразной подстраховкой, на случай если выйдет из строя групповое устройство. Поэтому здесь всё зависит от ваших финансовых возможностей. Есть деньги – монтируйте схему с УЗО на входе. Если так накладно, установите только отходящие устройства, это тоже будет замечательно. Многие люди совсем не ставят УЗО, предпочитая экономить средства на собственной безопасности.
Как правильно подключить УЗО и автомат
Современные защитные аппараты выпускаются в стандартных модульных корпусах и устанавливаются на DIN-рейку.
При ручном включении УЗО в этой схеме замыкаются сразу 3 контакта: 1.
Или, к примеру, при ремонте розетки мастер случайно соприкасается с токонесущей поверхностью. В редких случаях, может понадобится набор торцевых ключей, и электрический тестер.
Если качество изоляции в схеме хорошее, то через нее никаких токов утечки не будет. Если её там нет, посмотрите в инструкции к прибору. Схема подключения УЗО в трехфазной сети Схема подключения УЗО в трехфазной сети без заземления Ниже приведена примерная примитивная схема подключения двухполюсных и четырехполюсных УЗО в трехфазной четырехжильной сети без защитного заземления.
Этот показатель не следует путать с номинальным током рассматриваемого устройства. Защиты для УЗО в этом случае нет. В подсобных помещениях часто организуются мастерские, оборудованные станками различного назначения. Второй — подключить к нему автоматы, суммарный ток которых будет не более 25 А.
Особенности подключения групповых узо С выбором номиналов для УЗО думаю, разобрались. При групповой защите к УЗО подключают группу автоматов, питающих разные нагрузки. Кроме того, что автоматический выключатель спасает УЗО от токов перегрузки, он еще защищает от трех видов КЗ , которые могут возникнуть в схеме при нарушениях изоляции между: 1.
Соответственно, снизу прибора подключаются контакты, которые пойдут последующим автоматическим выключателям, и другим приборам. Схемы подключения УЗО в трехфазной сети Городское жилье, как правило, питается от трехпроводной однофазной сети. Первое, что приходит на ум это использование защитного устройства такого номинала в качестве вводного противопожарного. Кстати, неправильная полярность подключения моментально выведет прибор из строя. А это уже приличный дисбаланс, который приведет к увеличению суммарного магнитного потока.
Мало кому хочется работать в летнее время, включая и меня:. Однозначно перед автоматом. Безусловно, все подробности подключения нужно смотреть на схеме, нарисованной на корпусе. По сути, просто сработает электромагнит, находящийся внутри УЗО или дифавтомата, который будет действовать на расцепитель по средству защелки. Итак, схема подключения этого прибора производится через три клеммы контакта : фаза; ноль; тестирование.
УЗО или дифавтомат? Что лучше выбрать?
Установка УЗО и автоматов в щитке
Таблица выбора сечения кабеля в зависимости от мощности
Проложить кабель и выполнить разводку – полдела. Основная задача – монтаж распределительного щитка. В нем располагается прибор учета и распределения нагрузки. А также это место для монтажа устройства защитного отключения и автоматов. Эти приборы призваны ликвидировать возможные неисправности в сети:
- короткое замыкание, возникающее при снижении сопротивления нагрузки до минимальных величин;
- перегруз провода мощными приборами, который вызывает перегрев токоведущих жил, а изоляция теряет диэлектрические свойства;
- нарушение изоляции ведет к утечке токов через случайную цепь на землю.
Защитное отключение один из важнейших элементов всей системы, обеспечивающее безопасность. Для установки УЗО и автоматов понадобится схема и минимальный набор инструментов. Также нужен кабель определенного сечения – ВВГ разных цветов. Для маркировки проводников используют изоляционную трубку ПВХ.
В случае прикосновения человека к токопроводящим частям проводки прибор распознает утечку тока и моментально разрывает цепь питания
Варианты схем
Нельзя сказать, что существует одна конкретная схема. Каждый случай имеет свои особенности, поэтому подключение УЗО может производиться по-разному. Во-первых, устройство применяется в сетях однофазного и трёхфазного напряжения (это уже две разные схемы). Во-вторых, можно установить УЗО на вход и защитить таким образом от токовых утечек всю квартиру. А можно производить монтаж устройств для каждой отдельной линии, тем самым защищая только определённый участок электрической сети.
Пример подключения УЗО в однофазной сети на видео:
Так как схема для подключения УЗО имеет несколько вариантов, очень важно, чтобы вы могли их читать. Сейчас в паспортах многих электробытовых приборов и техники указано, как и через какой тип УЗО необходимо выполнять их подключение к электрической сети. Рассмотрим, как правильно подключить УЗО, на нескольких общих примерах
Рассмотрим, как правильно подключить УЗО, на нескольких общих примерах.
Что такое однофазная сеть?
При однофазной электрической сети потребители запитаны по двум проводникам – фаза и рабочий ноль. Номинальное напряжение в таких сетях – 220 В.
Однофазная сеть может быть двухпроводного и трёхпроводного исполнения. В первом случае используется два проводника – фазный и нулевой, на схемах они обозначаются английскими буквами «L» и «N».
Второй вариант помимо фазы и ноля предусматривает ещё наличие проводника защитного заземления (его обозначение «РЕ»). Основная функция этого заземляющего провода – дополнительно защитить людей от поражения электрическим током. За счёт его подсоединения к корпусам электроприборов, в случае замыкания фазы на корпус произойдёт отключение электропитания. Это спасёт и жизнь человека, и саму технику от перегорания.
А теперь поговорим о том, какой может быть схема подключения УЗО в однофазной сети.
Подключение на входе (в однофазной сети)
В этом случае монтаж УЗО производится в щитке после вводного двухполюсного автомата. Вслед за устройством защитного отключения располагаются отходящие автоматические выключатели. Такая схема включения УЗО обеспечивает одновременную защиту от токовых утечек всем отходящим потребителям.
Недостаток схемы в сложности поиска места повреждения. Например, произошло замыкание фазы на металлический корпус какого-то бытового прибора, включенного в данный момент в розетку.
Происходит срабатывание УЗО, в квартире исчезает напряжение. Если в это время в розетки были включены несколько приборов, то сразу определить повреждённый будет проблематично.
Такая схема имеет и положительные стороны. За счёт того, что используется только одно устройство защитного отключения, монтаж распределительного щитка обойдётся дёшево, да и сам он будет небольших размеров.
Имейте в виду, что широкое распространение получила ещё одна разновидность такой схемы, в ней между вводным автоматом и УЗО принято устанавливать счётчик электрической энергии.
Подключение на входе и на отходящих линиях (в однофазной сети)
При таком варианте схемы установка УЗО производится после вводного автоматического выключателя и ещё на каждую отходящую линию.
О том, что такое селективность поговорим чуть ниже.
Например, произошла утечка тока на одной из отходящих линий. Должно сработать устройство, которое защищает именно эту группу.
Если по каким-то причинам УЗО не отработало, то через определённое время (это называется выдержкой времени) отключится общее УЗО на входе, оно как бы подстраховывает отходящее.
Несомненный плюс такой схемы в том, что в момент повреждения будет отключаться только аварийная линия, а во всей остальной квартире подача напряжения не прекратится.
Недостатки подобной схемы в больших габаритах распределительного щитка и в дороговизне (УЗО – вещь не дешёвая, а при таком варианте их понадобится несколько).
На видео сравнение нескольких схем подключения:
Можно немного сэкономить и опустить в этой схеме однофазное УЗО на входе, то есть выполнить монтаж только групповых устройств на отходящих линиях. Многие электрики вообще считают вводное УЗО лишней тратой денег, потому что каждая линия уже имеет свою защиту. Но как мы говорили выше, оно является своеобразной подстраховкой, на случай если выйдет из строя групповое устройство. Поэтому здесь всё зависит от ваших финансовых возможностей. Есть деньги – монтируйте схему с УЗО на входе. Если так накладно, установите только отходящие устройства, это тоже будет замечательно. Многие люди совсем не ставят УЗО, предпочитая экономить средства на собственной безопасности.
Крепление УЗО в щитке на DIN-рейке
В настенном щитке или коробках УЗО, как и другие установочные электроприборы, крепятся на DIN-рейке, еще ее часто называют монтажная рейка. Она представляет собой металлическую пластину шириной 35 мм выгнутую таким образом, что ее продольные края приподняты. Согласно ГОСТ Р МЭК 60715-2003 «Аппаратура распределения и управления низковольтная. Установка и крепление на рейках электрических аппаратов в низковольтных комплектных устройствах распределения и управления» обозначается Т35.
Такой способ крепления не требует дополнительных крепежных элементов и позволяет быстро, как устанавливать УЗО, так и снимать для профилактики, проверки или замены. На фотографии изображена DIN-рейка старого образца, когда они представляли собой профиль из алюминиевого сплава.
DIN-рейки устанавливаются в щитке горизонтально. На тыльной стороне УЗО имеется два фиксатора – стационарный (на фото слева) и подпружиненный подвижный (справа). Таким образом, чтобы установить на рейку УЗО нужно верхний неподвижный фиксатор завести за край DIN-рейки, а затем прижать нижнюю часть к ней. Подвижный фиксатор утопится в корпус УЗО и выйдет из него, когда УЗО будет прижато всей плоскостью к DIN-рейке.
Для снятия УЗО с DIN-рейки достаточно ввести в ушко подвижного фиксатора конец лезвия плоской отвертки, расположенного ниже выходящего проводника и отодвинуть его вниз. Фиксатор выйдет из зацепления, и нижняя часть УЗО свободно отведется от DIN-рейки.
Подключенное УЗО находится под напряжением фазы и перед демонтажем его необходимо обесточить.
Варианты защиты для однофазной сети
О необходимости монтажа комплекта защитных приборов упоминают производители мощной бытовой техники. Нередко в сопроводительной документации к стиралке, электроплите, посудомойке или бойлеру указано, какие устройства необходимо дополнительно установить в сеть.
Однако все чаще используется несколько приборов – по отдельным контурам или группам. В этом случае устройство в связке с автоматом (-ми) монтируется в щитке и соединяется с определенной линией
Учитывая количество различных контуров, обслуживающие розетки, выключатели, технику, максимально нагружающую сеть, можно сказать, что схем подключения УЗО бесконечное множество. Рассмотрим популярные варианты, которые являются основными.
Вариант #1 – общее УЗО для 1-фазной сети
Место УЗО – на входе силовой линии в квартиру (дом). Его устанавливают между общим 2-полюсным автоматом и комплектом автоматов для обслуживания различных электролиний — осветительных и розеточных контуров, отдельных ответвлений для бытовой техники и др.
Если на каком-либо из отходящих электроконтуров возникнет ток утечки, защитное устройство тут же отключит все линии. В этом, безусловно, его минус, так как нельзя будет точно определить, где именно неисправность
Предположим, что произошла утечка тока из-за соприкосновения фазного провода с включенным в сеть металлическим прибором. УЗО срабатывает, напряжение в системе пропадает, и найти причину отключения будет довольно сложно.
Положительная сторона касается экономии: один прибор стоит дешевле, да и места в электрощите занимает меньше.
Вариант #2 – общее УЗО для 1-фазной сети + счетчик
Отличительной чертой схемы является наличие прибора учета электроэнергии, установка которого обязательна.
Защита от утечки тока так же подключается к автоматам, но на входящей линии к ней присоединен счетчик.
Если необходимо перекрыть подачу электроэнергии в квартиру или дом, отключают общий автомат, а не УЗО, хотя они установлены рядом и обслуживают одну и ту же сеть
Преимущества такого расположения те же, что и у предыдущего решения – экономия пространства на электрощите и денег. Недостаток – сложность обнаружения места утечки тока.
Вариант #3 – общее УЗО для 1-фазной сети + групповые УЗО
Схема является одной из усложненных разновидностей предыдущего варианта.
Благодаря установке дополнительных приборов на каждый рабочий контур защита от токов утечки становится двойной. С точки зрения безопасности — это отличный вариант.
Предположим, произошла аварийная утечка тока, а подключенное УЗО контура освещения по какой-то причине не сработало. Тогда реагирует общее устройство и отключает уже все линии
Чтобы сразу не срабатывали оба аппарата (частный и общий), необходимо соблюдать селективность, то есть при установке учитывать и время срабатывания, и токовые характеристики приборов.
Положительная сторона схемы – в аварийной ситуации отключится один контур. Крайне редко происходят случаи, когда отключается вся сеть.
Это может произойти, если установленное на конкретной линии УЗО:
- бракованное;
- вышло из строя;
- не соответствует нагрузке.
Минусы – загруженность электрощитка множеством однотипных приборов и дополнительные траты.
Вариант #4 – 1-фазная сеть + групповые УЗО
Практика показала, что схема без монтажа общего УЗО тоже неплохо функционирует.
Конечно, страховки от несрабатывания одной защиты нет, но это легко исправить, купив более дорогостоящее устройство от производителя, которому можно доверять.
Схема напоминает вариант с общей защитой, но без установки УЗО на каждую отдельно взятую группу. Отличается важным положительным моментом – здесь легче определить источник утечки
С точки зрения экономии, электромонтаж нескольких устройств проигрывает – один общий обошелся бы намного дешевле.
Это интересно: Подключение диммера своими руками — подробная инструкция

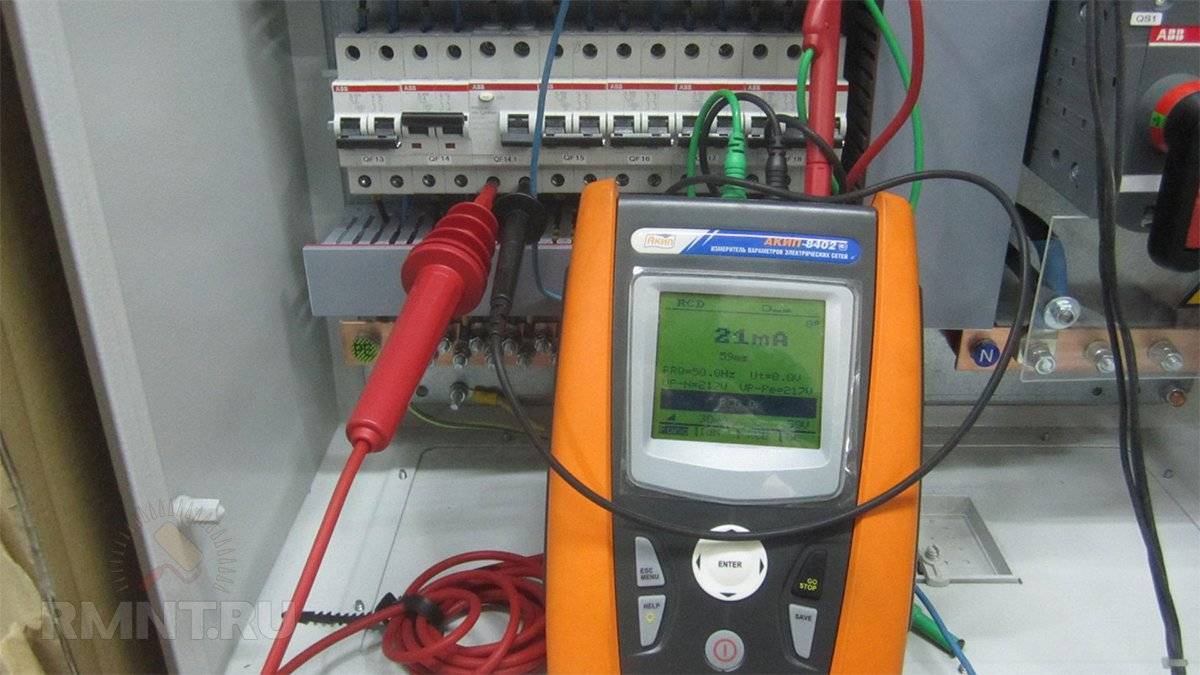

Проверка и устранение неисправностей
Установка УЗО практически в любую систему электроснабжения позволяет точно проверять подключенные к сети устройства и линии на предмет проблем с изоляцией и пробоя на корпус. Для этого УЗО и стараются сдвинуть как можно ближе к вводному автомату: область защиты при этом становится только шире, при этом проблемная точка легко детектируется путём последовательного перебора подключенных линий.
Ложное срабатывание УЗО практически всегда является следствием какого-либо действия человека: прикосновения к корпусу техники, включения прибора в розетку и т. д. Таким образом, место утечки в большинстве случаев удаётся достаточно быстро локализовать. Если срабатывает вводное УЗО, контролирующее несколько групп, линию со слабой изоляцией определяют путём последовательного отключения розеточных групп и контроля за работоспособностью электросети. Обнаруженная сеть может переключаться на питание в обход УЗО, но только с переподключением обоих проводников и только если такое изменение схемы допустимо с точки зрения электробезопасности. В остальных случаях требуется либо установка диффзащиты на большее значение тока утечки, либо восстановление изоляции линии.
Периодически нужно тестировать работоспособность механизма. Для этого в каждом устройстве предусмотрена тестовая кнопка, замыкающая один выходной полюс с противоположным входным через токоограничивающее сопротивление. Таким образом, имитируется утечка, значение которой с высокой точностью приближено к порогу срабатывания. Отсутствие реакции на нажатие тестовой кнопки может служить как о неисправности прибора, так и о слишком низком рабочем напряжении.
