Циркуляционный насос для отопления: десятка лучших моделей и советы покупателям

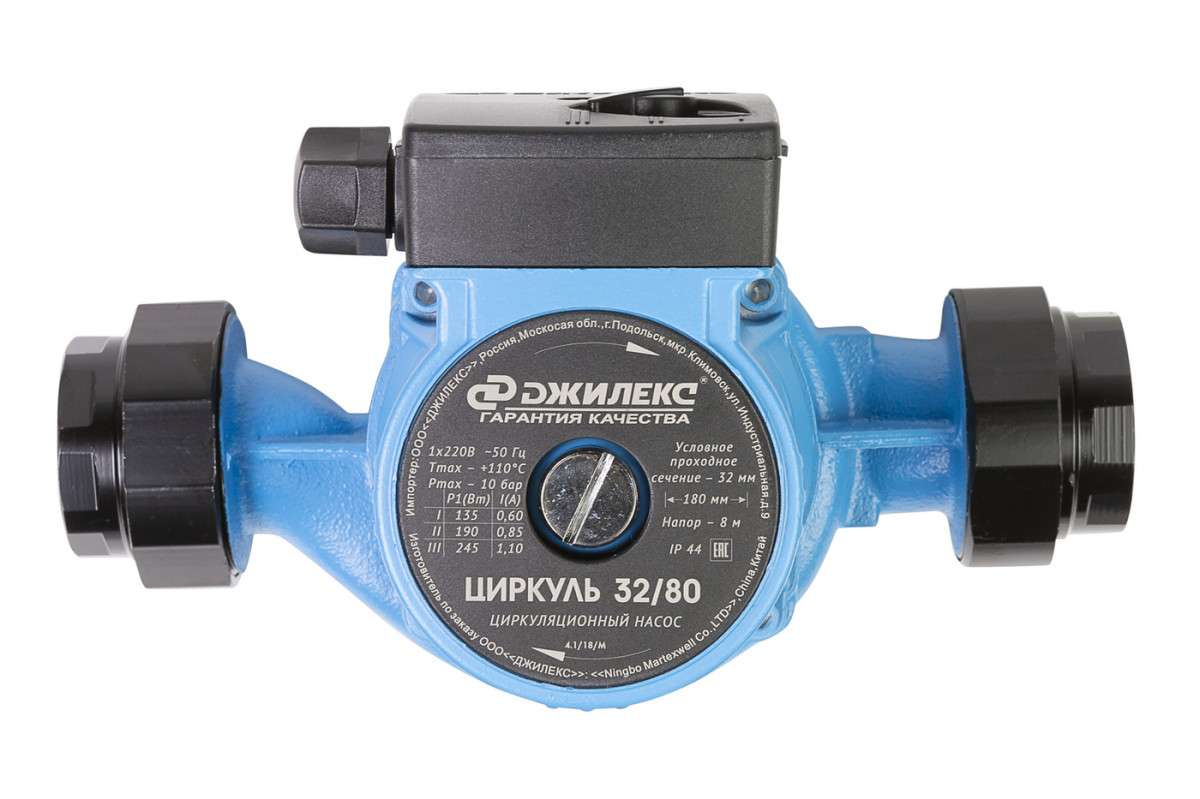

ДЖИЛЕКС Циркуль 32-80


​Фото:https://beru.ru

Отличным соотношением стоимости и технических характеристик обладает циркуляционный насос ДЖИЛЕКС Циркуль 32-80. Благодаря мощному электромотору (245 Вт) помпа создает максимальный напор до 8 м, обеспечивая пропускную способность на уровне 8 куб. м/ч. Модель отлично работает в системах отопления частных домов (до 3 этажей). В комплекте идут крепежные гайки, защищенные от коррозии. Трехскоростной переключатель позволяет экономно расходовать электроэнергию, подбирая оптимальный режим под свою систему отопления. Эксперты отдали модели первое место в нашем рейтинге.

Циркуляционный насос Циркуль 32/80 (245 Вт)

Преимущества и недостатки циркуляционных помп

Как уже говорилось выше, циркуляционные помпы имеют конструктивные отличия и разделяются на аппараты с “сухим” и “мокрым” ротором. Оба типа агрегатов работают достаточно эффективно и в силу своих конструкционных отличий имеют как плюсы, так и минусы при использовании.

Агрегаты сухого типа

К плюсам “сухой” циркуляционной помпы можно отнести следующее:

  • высокая производительность;
  • ремонтопригодность;
  • долгий срок службы;
  • высокий КПД (около 80%);
  • возможна установка в любом положении;
  • надежность;
  • низкая стоимость;
  • аппарат может работать без теплоносителя в случае его утечки.

Минусы агрегата с “сухим” ротором:

  • высокий уровень шума — основная причина, по которой данный вид аппаратов не размещают в жилых помещениях;
  • требуется периодически проводить профилактику, заключающуюся в осмотре аппарата и смазке его подвижных элементов.

Аппараты с “мокрым” ротором

Преимущества “мокрых” циркуляционных агрегатов:

  • минимальный уровень шума, позволяет размещать помпу в жилых помещениях;
  • не требуется смазка подвижных элементов устройства;
  • простой монтаж и обслуживание;
  • наличие способа охлаждения, не требующего установки дополнительного оборудования;
  • длительный срок службы;
  • доступные цены на аппараты и на запчасти к ним.

Недостатки “мокрых” циркуляционных аппаратов:

  • низкий КПД (около 30 %);
  • правильная работа помпы возможна лишь при горизонтальной ориентации ротора;
  • агрегат не может работать без теплоносителя.

В целом, преимущества установки циркуляционных насосов, независимо от их типов, заключаются в следующем:

  • воздух в помещениях, в том числе имеющих большие площади, прогревается быстро;
  • трубопровод вместе с радиаторами отопления прогреваются равномерно;
  • отсутствует завоздушенность труб;
  • можно устанавливать полотенцесушители и термостаты;
  • уменьшается расход газа, требуемого для подогрева теплоносителя;
  • монтаж всей системы отопления можно производить с применением труб малого диаметра.

Speroni S.p.A.

В 1946 году, Джузеппе Сперони из Кастельново-ди-Сотто открыл небольшую ремонтную мастерскую Speroni S.p.A. А вскоре, оценив потребности местного потребителя, перепрофилировал свое дело на производство насосного оборудования. Вместо активного развития и быстрого прорыва на всемирный рынок была выбрана иная стратегия, нацеленная исключительно на качество выпускаемой продукции. Сегодня, как и 70 лет назад, все производственные мощности компании (включая лабораторию и производственно-сборочные цеха) находятся в Италии. Что никоим образом не мешает продвигать насосное оборудование (4000 изделий производится за день) на внешнем рынке (а это порядка 120 стран). В РФ итальянцы развернули торгово-сервисную сеть и установили на свою продукцию 1 год фирменной гарантии.

Некоторые модели Speroni S.p.A.
МодельНапор, м / объем, м³/чМощность по режимам работы, Втt теплоносителя, Сt окружающей среды, ССпособ монтажа / диаметр трубы, (дюйм)Обслуживаемый контур, мЦена, руб.
Marina SCR 25/60-180 S/CE5.5 / 3.328-44-63-10…+1100…+40Резьба /1½914613
Marina SCR 25/40-180 S/CE4.5 / 3.328-44-63Резьба /1½754586
SPERONI SCR 32-404 / 328-44-63Резьба / 2662791

Смотреть видеообзор, раскрывающий производственный потенциал и объемы работ компании Speroni S.p.A.:

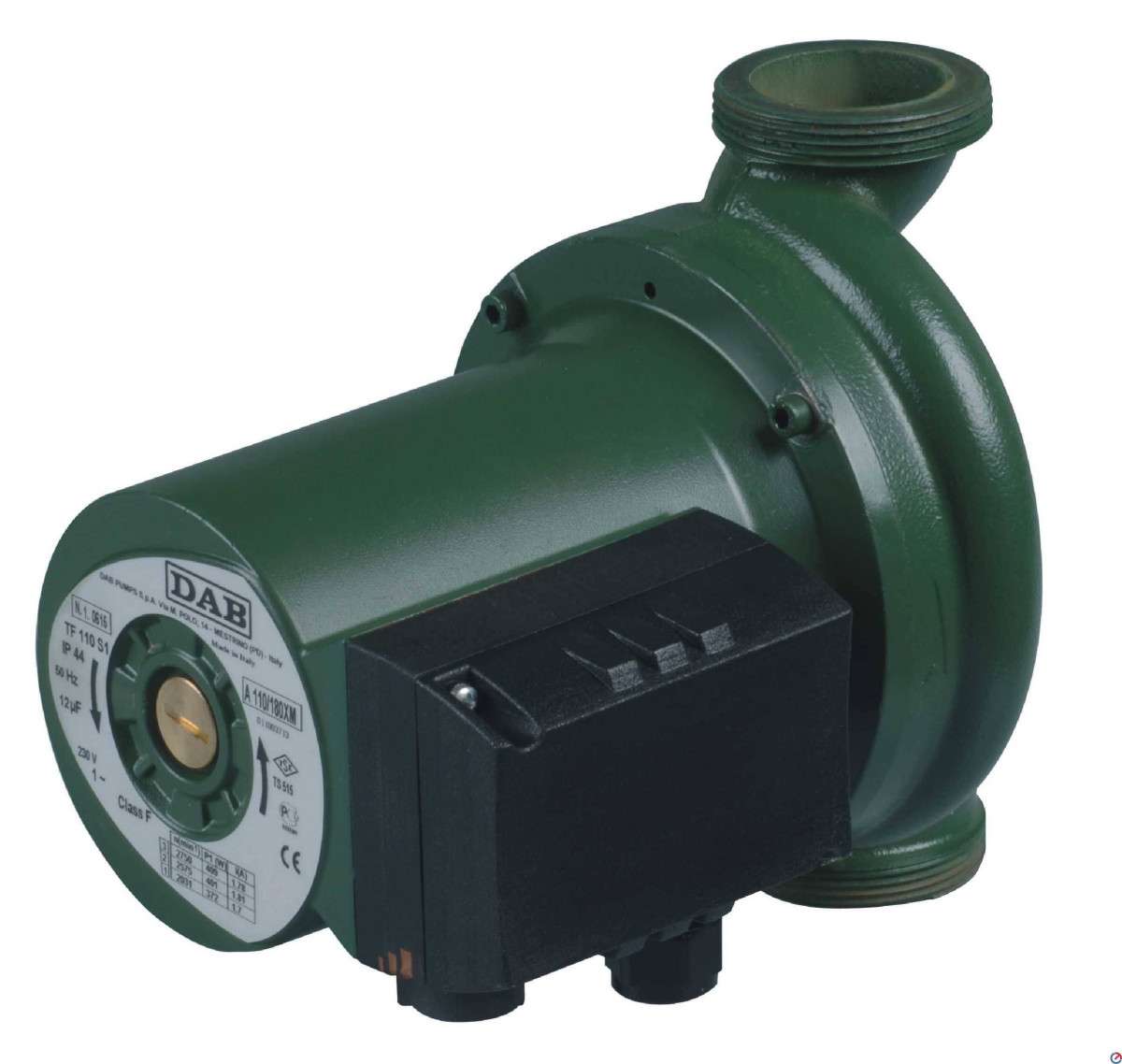

DAB A 110/180 XT


​Фото:https://beru.ru

Самую широкую сферу применения находит итальянский насос DAB A 110/180 XT. Его устанавливают в системы отопления и кондиционирования, в контуры теплого пола. Модель демонстрирует высокую производительность (12,5 куб. м/ч) и самый большой напор (11,1 м) среди конкурентов. Эти рекордные показатели обеспечивает помпе мощный электромотор (403 Вт). Минимальная температура теплоносителя может достигать -10°С. Для изготовления корпуса производитель использовал чугун, мотор сделан из алюминия, а рабочее колесо выполнены из технополимера. Циркуляционный насос может работать в трех режимах, что удобно при изменении в погоде.

Циркуляционный насос A 110/180 XT (403 Вт)

Сухие и мокрые насосы

Различают два основных вида циркуляционных насосов для систем отопления:

  1. Сухие.
  2. Мокрые.

Устройства второго типа достаточно широко используются примерно с 50 годов 20 века. Основной отличительной особенностью таких механизмов считается полное погружения двигателя в рабочую среду в процессе эксплуатации. Подвижные компоненты агрегата в процессе работы дополнительно смазываются и охлаждаются. Насосы с «мокрыми» роторными элементами можно эксплуатировать на протяжении многих лет без дополнительного технического обслуживания.

Корпуса насосов в большинстве своем создаются из чугуна, латуни, либо бронзы. Главным преимуществом таких модификаций считается:

  • Устойчивость к износу;
  • Отсутствие шума;
  • Простота установки;
  • Неплохая ремонтопригодность.

Устройства с «сухим» ротором получили характерное наименование, благодаря особенностям конструкции. Элементы корпуса и подвижные составляющие этих насосов полностью изолированы при помощи уплотняющих комплектующих от рабочей среды. Функционирование такого агрегата зачастую сопровождается определенными шумами, для мотора требуется существенный объем электричества.

Подбор насоса для системы отопления дома.

К подбору циркуляционного насоса для котельной частного дома, котетжа или дачи необходимо отнестись очень ответственно. Лучше конечно поручит это профессионалам, хотя при наличии небольших базовых знаний и не слишком серьезных требованиях к системе отопления расчет можно сделать самому, основываясь на наших рекомендациях.

Циркуляционный насос подбирается по расходу воды в системе отопления в м3 в час и развиваемому напору в М, исходя из размеров дома и материалов использованных при строительстве дома. Опытный проектировщик подберет насос именно для системы отопления в вашем доме. Если же вы готовы взять ответственность при выборе на себя, то рекомендуем выбрать насос с автоматической регулировкой или хотя бы несколькими скоростями работы. Он конечно дороже, но зато позволит скорректировать ошибки монтажа системы отопления или выбора циркуляционного насоса. У насосов с так называемым мокрым ротором имеется регулировка скорости вращения, и поэтому можно в определенных пределах подрегулировать циркуляцию теплоносителя и исправить  ошибку с подбором насоса.

И так для подбора циркуляционного насоса для частного дома вам необходимо:

Насос UPS с резьбовым или муфтовым подключением

1. Знать высоту от точки установки насоса до верхней точки самого верхнего отопительного прибора.

2. Отапливаемую площадь помещения.

3. Определить ориентировочно  сопротивление вашей системы отопления. Для примера с нее и начнем.

Трубу так называемые в народе пластмассовые (Pilsa или PPR PN10, 20,25) специально не заостряю внимание на материале – свойства примерно одни и те же. Диаметр Ду40 с чугунными батареями сопротивление системы отопления 1м

Ду 32 с алюминиевыми радиаторами отопления — 1,2 – 1,5м. Ду25 с биметаллическими отопительными приборами – 2м.

Выбираем напор, развиваемый насосом. Например, высота от насоса до верхней точки самого верхнего отопительного прибора у нас 4 метра (в доме два этажа, трубы тонкие, отопительные приборы биметаллические) насос должен развивать напор 4+2 = 6 метров.

Теперь чтобы найти м3/час, отапливаемую мощность переводим в необходимое тепло 10 м отапливаемой площади это 1 кВт, если стены теплые и толстые берем 0,8 кВт тонкие и холодные 1,2 кВт.

Дом теплый площадью 200 м2, стены толстые. 200/10х0,8=16 кВт или 16х0,86=13,76 ккал

Теперь определитесь, какая разница по температуре в системе отопления вам нужна, мы рекомендуем 8-10 градусов, не более и не менее. Больше плохо для котла и комфорта, меньше вам придется приобрести более мощный и дорогой насос, к тому же потребляющий больше электроэнергии. Выбираем 10 градусов.

13,76/10=1,37 м3/час

Следовательно для теплого двухэтажного дома площадью 200 м2, с пластиковыми трубами спрятанными в стенах и биметаллическими радиаторами вам необходим циркуляционный насос с производительностью 1,4 м3/час при напоре 6 метров. Во избежание ошибки эти характеристики у циркуляционного насоса должны быть на второй скорости, а сам насос следует выбирать трехскоростным.

Данным условиям соответствует циркуляционный насос с мокрым ротором UPS 25-70 фирмы GRUNDFOS. Цена фирменного насоса 140 Евро, китайского 70-80 Евро. Электроэнергии он потребляет 150 Вт в час.

Если бы мы использовали более толстые трубы и алюминиевые радиаторы, то подошел бы циркуляционный насос UPS 25-60 180, а он уже стоит 110 Евро. Этот насос потребляет электроэнергии меньше – 110 Вт в час.

Как видите проектирование системы отопления, и подбор циркуляционного насоса лучше делать до начала работ, так вы еще сможете сэкономить на материалах и эксплуатационных затратах.

О том, как правильно смонтировать циркуляционный насос для системы отопления читайте в следующей статье.

Парамонов Ю.О. ООО предприятие Энергостром, 2013 год.

Назначение и принцип действия циркуляционного насоса

Циркуляционный насос предназначен для принудительной прокачки теплоносителя по всем элементам системы отопления. Он не допускает образования застойных зон и увеличивает скорость движения теплофикационной воды. За счет этого все теплообменные процессы протекают с повышенной интенсивностью, что положительно сказывается на эффективности обогрева здания.

Такие насосы имеют герметичный металлический корпус, внутри которого вращается вал с закрепленной на нем крыльчаткой. Агрегат приводится в движение электрическим двигателем, все элементы проводки которого надежно защищены от попадания влаги.

Вращающееся совместно с валом рабочее колесо создает разрежение в приемном патрубке, который засасывает в себя воду. Кинетической энергии вращения достаточно, чтобы жидкость выбрасывалась из нагнетательного патрубка с повышенным давлением, которое может быть от десятых долей до нескольких атмосфер. За счет него теплоноситель прокачивается по теплофикационному контуру и вновь возвращается на прием насоса.


Схема установки циркуляционного насоса в системе отопления.

С «сухим» или «мокрым» ротором?

Какой циркуляционный насос поставить на отопление лучше: с «сухим» или «мокрым» ротором? Ответ даст рассмотрение конструкции и характеристик каждого устройства. Насосы с «сухим» ротором представляют собой агрегаты, в которых в воде находится исключительно крыльчатка. Сам же ротор отделен от воды уплотнительными кольцами. Такие устройства имеют свои плюсы и минусы в плане бытового применения.

Плюсы «сухих» насосов:

  • Высокий КПД. КПД таких устройств составляет 80 — 85 %, что гораздо больше, чем у приборов с «мокрыми» роторами. Благодаря сниженному энергопотреблению их выгодно применять в системах с общей протяженностью трубопроводов свыше 200 м.
  • Работа с высокими температурами. Температура перекачиваемых жидкостей может составлять порядка 110 — 115°.

Минусы «сухих» насосов:

  • Высокая стоимость. Сами по себе такие агрегаты немало стоят в приобретении и в обслуживании.
  • Регулярная замена уплотнительных колец. В среднем срок службы уплотнителей составляет около 3 лет, после чего их придется менять. Чем больше в перекачиваемой жидкости твердых частиц, тем меньше прослужат уплотнители.
  • Высокая шумность. Из-за особенностей свой конструкции «сухие» модели очень шумные, поэтому их придется помещать в отдельные помещения (это в идеале) или в подвал.

Можно сказать, что «сухие» насосы подходят больше для производственного применения, где необходимо создать высокое давление и перекачивать жидкости по трубопроводу протяженностью в несколько сотен метров. Некоторые владельцы дач устанавливают себе подобные агрегаты, связывая отопительную систему дома с мастерской, гаражом или хозяйственной пристройкой. Однако, если у вас все отопление меньше 200 м, то для вас «сухие» модели не актуальны.

У «мокрых» же насосов ротор напрямую контактирует с водой, поэтому для них возможна лишь горизонтальная установка. Вся начинка заключена в металлически стакан (корпус).

Плюсы «мокрых» насосов:

  • Невысокая стоимость. Стоимость у таких агрегатов значительно ниже, чем у «сухих».
  • Не требуют постоянного обслуживания. Хотя эти насосы все же могут выйти из строя по каким-то причинам, однако они не требуют планового обслуживания, как например, у «сухих», где нужно регулярно менять уплотнители.
  • Тихие в работе. За счет того, что ротор находится в теплоносителе, его работа довольно тихая, поэтому не будет будить жильцов квартиры. Для него не требуется отдельное помещение.

Минусы «мокрых» насосов:

Низкий КПД. КПД у таких приборов составляет примерно 50 — 55 %, поэтому они применимы лишь в небольших частных домовладениях (трубопровод протяженностью до 200 м).

Для частного дома и дачи лучше всего использовать «мокрые» насосы, которые дешевле и проще в обслуживании. Для большинства владельцев невысокий КПД не является критичным, так как в домашних условиях не нужно создавать высокое давление для большого напора. Также вода в трубах отопления редко достигает 90°, а «мокрые» насосы позволяют работать с теплоносителями температурой 90 – 100°. Если у вас дом площадью до 150 м2, тогда вам подойдет агрегат именно этого типа.

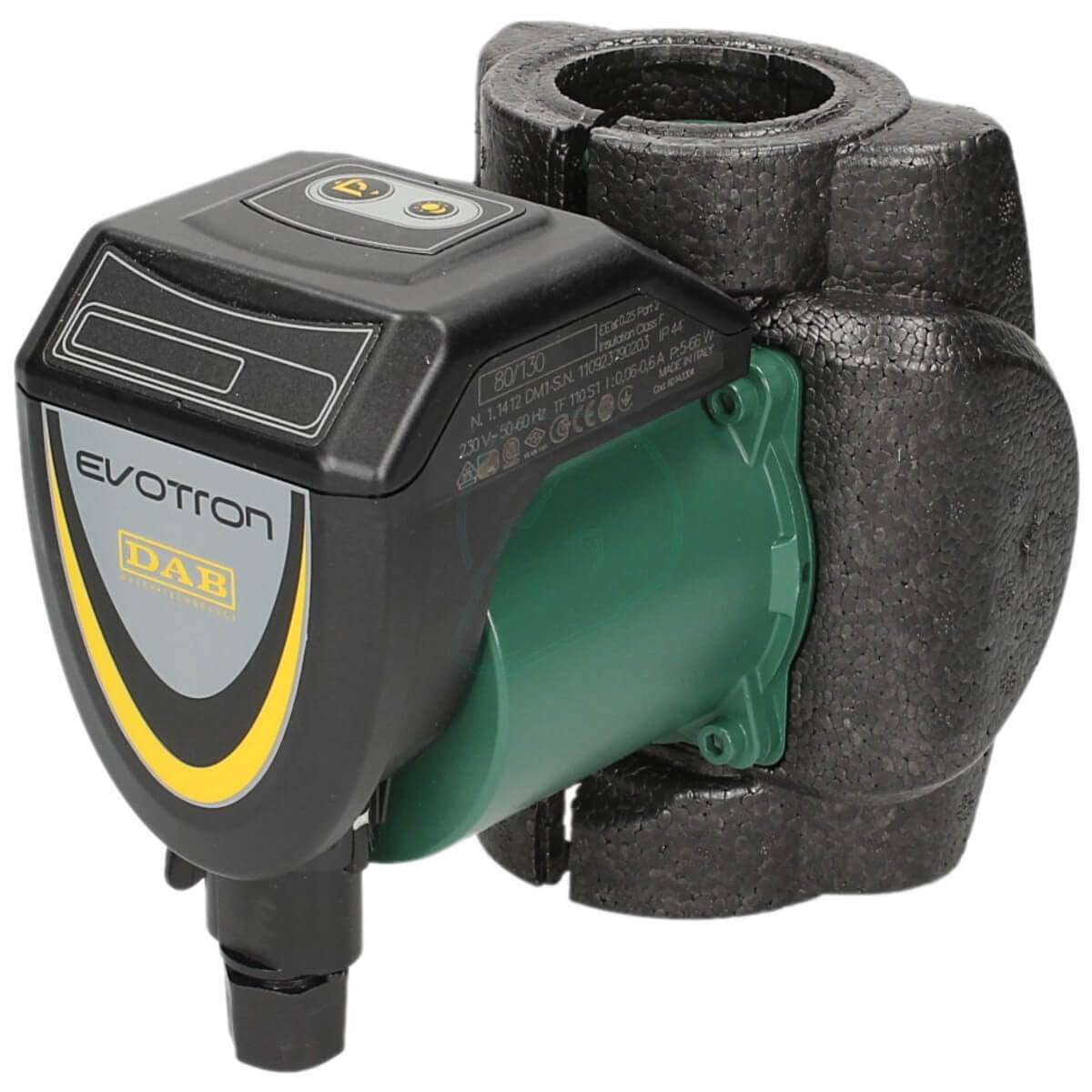

DAB EVOTRON 40/180


​Фото:https://beru.ru

Итальянский циркуляционный насос DAB EVOTRON 40/180 разработан для работы в системах кондиционирования и отопления. Производитель применил передовую электронную регулировку скорости вращения. Благодаря этому производительность помпы может меняться автоматически, что положительно отражается на энергетической эффективности. Экономить электричество позволяет спящий режим. Эксперты отмечают наличие в комплекте теплоизоляции корпуса и минимальное потребление электроэнергии (27 Вт). Максимальный напор составляет 4 м, а пропускная способность ограничена 4 куб. м/ч.

Циркуляционный насос EVOTRON 40/180 (27 Вт)

Для отопления площади 100 кв. м.

Рейтинг циркуляционных насосов для отопления больших площадей  возглавляют приборы европейских производителей. Это промышленные модели, которые могут применяться в частных домах.

Wilo TOP-S 80/15 DM PN10

Плюсы

  • Надежный, не требует техобслуживания
  • Коррозионностойкое покрытие корпуса и рабочих узлов
  • Теплоизоляция

Минусы

Тяжелый (45 кг) и габаритный (360х395х495 мм)

От 112 000 ₽

Эту модель насоса немецкой фирмы Wilo благодаря техническим характеристикам (расход 70 м3/час и напор 16 м) применяют в системах отопления разных типов. Выбор ступеней частоты вращения осуществляется вручную. Потребляемая мощность 2400 Вт.

Grundfos MAGNA3 D 80-120 F

Плюсы

  • Качественные материалы
  • Надежный
  • Воздушное охлаждение силовой электроники
  • Бесшумный
  • Экономное потребление электроэнергии
  • Встроенный теплосчетчик

Минусы

Требовательный к качеству воды

От 270 000 ₽

Один из лучших насосов для обогрева частных домов и других помещений площадью от 100 м2. Эта модель с автоматическим контролем всех параметров, умной системой управления обладает высоким КПД и обеспечивает напор до 12 м. Производитель обещает безотказную работу в течение 8 лет.

ESPA RA1-F 100-120-PN10

Плюсы

  • Коррозионностойкие материалы
  • Надежность

Минусы

  • Применяется только для чистой воды
  • Установка в вертикальном положении

От 160 000 ₽

Поверхностный циркуляционный насос производства Испании предназначен для котлов в системах отопления больших помещений благодаря пропускной способности 75 м3/ч и напорной характеристике 11,5 м. Это промышленная модель, но ее можно поставить в частном доме. Он работает при температуре жидкости до 120 0С.

ПТК «Инсэл»

Для российского производителя, четверть века на отечественном рынке насосного оборудования следует считать высоким показателем доверия пользователей. В основу которого легла положительная репутация, заработанная на продаже и обслуживании бытового оборудования сторонних производителей. Поэтому, когда «Инсэл» вывел продукцию собственного производства, обеспеченную развитой сетью своих сервисных представительств, заинтересованного потребителя не пришлось убеждать в качестве производимого оборудования.

Некоторые модели ЦН ПТК «Инсэл»
МодельНапор, м / объем, м³/чМощность по режимам работы, Втt теплоносителя, Сt окружающей среды, ССпособ монтажа / диаметр трубы, (дюйм)Обслуживаемый контур, мЦена, руб.
Прима UPS 25/60 1806 / 3.545-65-100до 110+15…+40Резьба / 1,1/21001570
ПРИМА UPS-32/60 1806 / 3.545-65-100Резьба / 21001680
KAMA RS 25/4-1804.5 / 3.538-53-75Резьба / 1,1/2751965

Смотреть видеообзор с выставки Mitex 2013 с участием структурных подразделений группы компаний «Инсэл»:

Speroni S.p.A

В 1946 году, Джузеппе Сперони из Кастельново-ди-Сотто открыл небольшую ремонтную мастерскую Speroni S.p.A. А вскоре, оценив потребности местного потребителя, перепрофилировал свое дело на производство насосного оборудования. Вместо активного развития и быстрого прорыва на всемирный рынок была выбрана иная стратегия, нацеленная исключительно на качество выпускаемой продукции. Сегодня, как и 70 лет назад, все производственные мощности компании (включая лабораторию и производственно-сборочные цеха) находятся в Италии. Что никоим образом не мешает продвигать насосное оборудование (4000 изделий производится за день) на внешнем рынке (а это порядка 120 стран). В РФ итальянцы развернули торгово-сервисную сеть и установили на свою продукцию 1 год фирменной гарантии.

МодельНапор, м / объем, м³/чМощность по режимам работы, Втt теплоносителя, Сt окружающей среды, ССпособ монтажа / диаметр трубы, (дюйм)Обслуживаемый контур, мЦена, руб.
Marina SCR 25/60-180 S/CE5.5 / 3.328-44-63-10…+1100…+40Резьба /1½914613
Marina SCR 25/40-180 S/CE4.5 / 3.328-44-63Резьба /1½754586
SPERONI SCR 32-404 / 328-44-63Резьба / 2662791

Смотреть видеообзор, раскрывающий производственный потенциал и объемы работ компании Speroni S.p.A.:

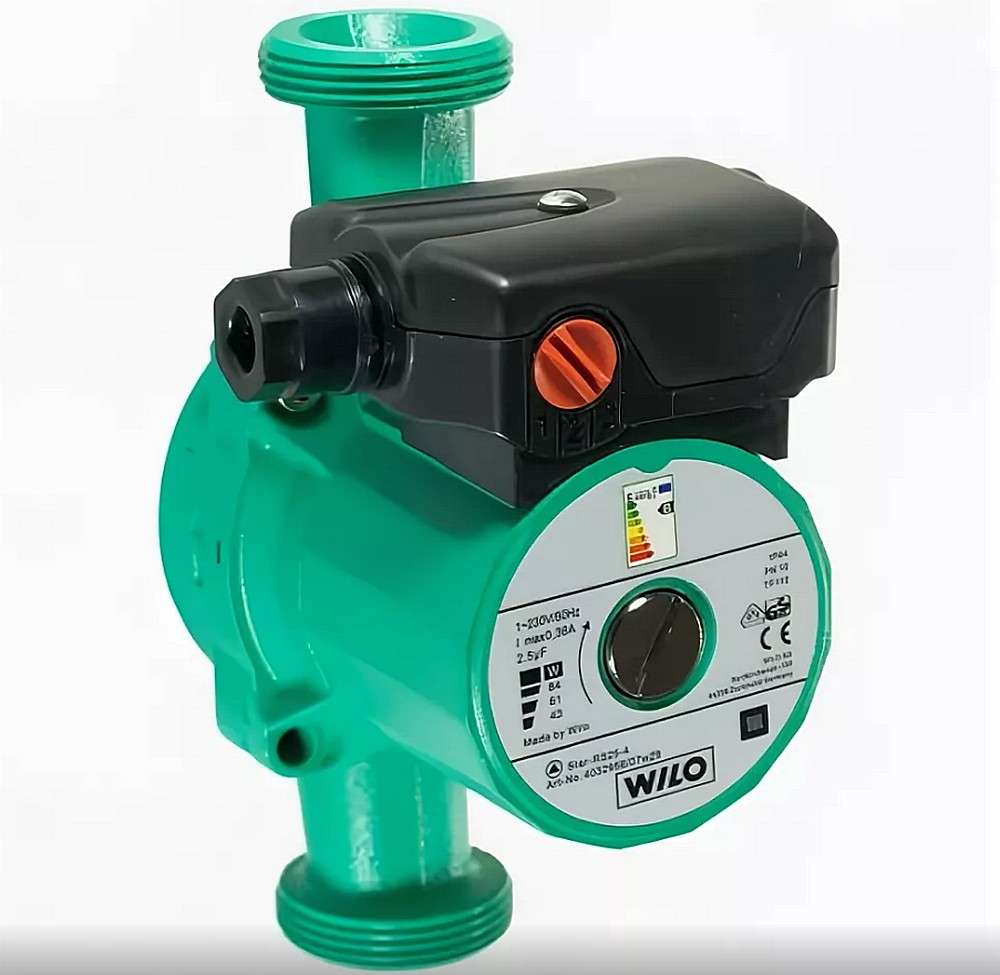

Wilo Star-RS 25/4-180


​Фото:https://beru.ru

Пользуется популярностью у отечественных домовладельцев немецкий насос Wilo Star-RS 25/4-180. Только за 2 месяца этим прибором интересовались 2187 человек на ЯМ. Модель предназначена для небольших систем отопления. Прибор потребляет всего 48 Вт электроэнергии, выдавая максимальный напор 4 м и пропускную способность до 3 куб. м/ч. Модель выглядит надежно, чугунный корпус и вал из нержавейки обеспечат долгий срок службы. Высокой оценки от экспертов помпа заслужила за тихую работу, наличие переключателя скоростей.

Циркуляционный насос Star-RS 25/4-180 (48 Вт)

Типы циркуляционных насосов для отопления, какие лучше

Циркуляционные насосы для систем отопления подразделяются на мокрые и сухие.

Мокрый

Электрический двигатель отделён от воды уплотнительными кольцами. Последние вращаются в течение эксплуатации, касаясь друг друга. Между их поверхностями находится небольшой слой жидкости, который служит герметиком для соединений. Последнее возможно благодаря разности давлений в атмосфере и системе отопления. Несмотря на отсутствие прямого контакта ротора с водой, насос получил название мокрого.

Фото 1. Схема устройства циркуляционного насоса мокрого типа. Стрелками указаны части прибора.

Основным преимуществом является длительная эксплуатация. Герметичное устройство способно работать до трёх лет без замены колец, несмотря на их износ. Это действительно, если не возникало аварийных ситуаций.

Конструкция убирает из обслуживания смазку и охлаждение двигателя. Обе функции выполняет теплоноситель, частично поступающий внутрь. Для питания используют электрические сети как на одной, так и на трёх фазах, в зависимости от мощности установки. Для облегчения монтажа подобные насосы снабжают специальными фланцевыми соединениями или стандартной резьбой. Вид зависит от производительности.

Приборы мокрого типа обладают следующими преимуществами:

  • бесшумностью работы;
  • небольшим размером, малой массой;
  • низким потреблением электрической энергии;
  • длительностью эксплуатации без необходимости обслуживания;
  • лёгкостью настройки и ремонта благодаря модульной конструкции.

Главный недостаток мокрого циркуляционного насоса — низкий коэффициент полезного действия. КПД редко превышает 50%. Это связано с невозможностью герметизации двигателя при увеличении его размеров. Поэтому подобные приборы применяют в небольших системах отопления, например, в частных домах.

Внимание! Необходимо обратиться к специалистам для монтажа. Это обеспечит бесперебойную работу, в течение которой теплоноситель будет поступать к подшипникам, смазывая их

Сухой

Благодаря конструкции, ротор не взаимодействует с теплоносителем. Насосы обладают большим, в сравнении с мокрыми, коэффициентом полезного действия, около 80%. Но есть два важных недостатка:

  • Высокий шум в процессе эксплуатации. Проблема решается установкой звукоизоляции в помещении с насосом.
  • Необходимость часто менять фильтры для воды и воздуха. Сухое устройство требует чистить среду, поскольку в течение работы возникают завихрения, которые притягивают пыль. Последняя может привести к поломке, повреждению герметичности. Контроль запылённости позволит увеличить длительность работы устройства.

Фото 2. Циркуляционный насос сухого типа от производителя Wilo. Подобные приборы гораздо больше изделий с мокрым ротором.

Циркуляционные насосы сухого типа делят на 3 разновидности:

  • горизонтальные, в которых, соответствуя названию, двигатель расположен параллельно земле, а патрубки — на торце;
  • вертикальные, с мотором, установленным перпендикулярно полу и патрубками в одной оси;
  • блочные, в виде шкафчиков, которые монтируют в стену.

Напор

Согласно мнению профессионалов – при организации условий для эффективной работы ЦН в отопительной системе, следует учитывать соотношение максимального напора конкретной модели и протяженность циркуляционного кольца ОС. Не вдаваясь в технические особенности, озвучим вполне работоспособный усредненный показатель: выбирайте насос из расчета 0.6 метра заявленного напора на 10 метров длины отопительного контура. То есть, паспортных 6-и метров напора (российской модели «Циркуль 32-60») хватит для организации стабильной циркуляции теплоносителя при условии длины кольца отопительного контура не более 100 м.

Обзор производителей

Поломка циркуляционного насоса, особенно в зимний период, может привести к выходу всей системы отопления из строя, что повлечет за собой немалые финансовые вложения для ее восстановления. Даже если поломка помпы замечена вовремя, то не всегда получится быстро купить новый аппарат, например, если дом находится вдали от города. Поэтому рекомендуется сразу покупать качественное циркуляционное оборудование от известных производителей.

Grundfos является известным на весь мир датским производителем, производящим насосное оборудование более 70 лет. Данный производитель впечатляет своей плодотворностью, поскольку ежегодно выпускает около сотни новых моделей агрегатов, которые с успехом используются, как в бытовой сфере, так и в промышленности. Модели циркуляционных помп, которые поставляет на рынок компания Grundfos, имеют следующие особенности:

Wilo – производитель из Германии, поставляющий на рынок широкий ассортимент циркуляционных помп различных модификаций, которые отличаются устойчивой работой и превосходным качеством. Продукции компании Wilo присущи следующие особенности:

  • аппараты соответствуют директиве по энергосбережению EnEV, которая подразумевает автоматическую регулировку работы циркуляционного оборудования;
  • насосы работают на переменном токе с напряжением 230/400 В (±10%);
  • основным материалом, применяемым для изготовления корпусов, является чугун;
  • аппараты могут иметь мощность от 40 до 200 Вт;
  • цена на агрегаты Wilo колеблется в диапазоне от 50 до 100 у.е.

DAB – известный производитель циркуляционных насосов из Италии. Данная компания работает уже более 40 лет и вместе с другими поставщиками насосного оборудования конкурирует на отечественном рынке, поставляя аппараты серии А и AV, имеющие следующие характеристики:

Рекомендации от эксперта

Монтаж насоса должен осуществляться с соблюдением следующих правил:

  • обязательна установка байпаса, который при отключении электроэнергии обеспечит движение энергоносителя по системе;
  • проверку можно осуществлять только в случае полного заполнения системы;
  • обязательно нужно установить фильтр грубой очистки.

Важно!

  1. Байпас – небольшой участок трубы, встраиваемый в обход циркулярного насоса.
  2. Желательно установить и фильтр для тонкой очистки.

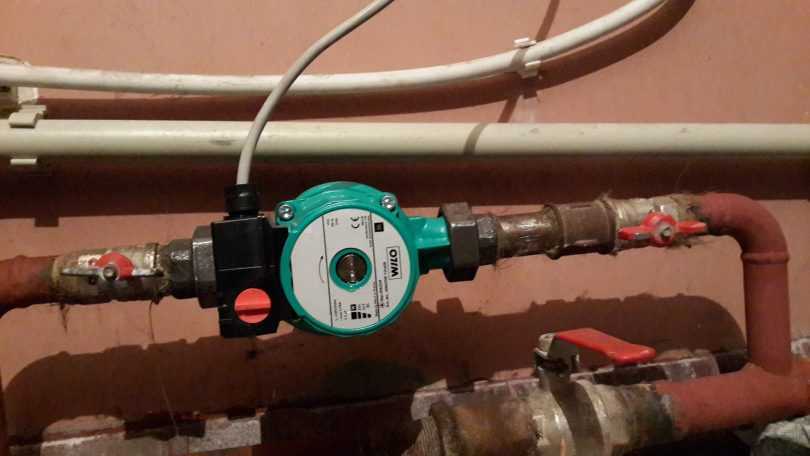

Если внимательно рассмотрите фотографии с установленными циркуляционными насосами, непременно заметите, аппараты с мокрым ротором всегда монтируются вертикально!

Виды циркуляционных насосов для отопления

В том случае, если отсутствует гравитационная система, необходимо обеспечить принудительную циркуляцию воды. С этой задачей могут справиться установки, предназначенные для соответствующей работы.

Циркуляционные насосы для отопления подразделяются на два вида: с роторами сухого и мокрого типа. Обе категории аппаратов выполняют одну и ту же функцию, а различие заключается в конструктивных особенностях.

Сухой ротор

Агрегаты этого типа имеют следующие характеристики:

  • КПД порядка 80%;
  • срок эксплуатации – три года;
  • издают шум;
  • требуют постоянной проверки и обслуживания, т.к., содержащиеся в воде твердые частицы нарушают герметичность уплотнительных колец.

Как видно из вышеперечисленных свойств, подобные установки не являются идеальным вариантом. Имеют только один плюс – высокий коэффициент полезного действия и, стало быть, потребляют мало электроэнергии.

Мокрый ротор

Среди плюсов данного прибора, специалисты отмечают следующие моменты:

  • бесшумность;
  • срок эксплуатации от пяти до десяти лет;
  • не требует постоянного очищения и обслуживания.

Принцип работы теплового насоса

Объясняя принцип действия теплового насоса, люди часто вспоминают холодильник, где в радиатор на задней стенке сбрасывается тепло, «снятое» с продуктов в камере.

SagaУчастник FORUMHOUSE

Принцип работы теплового насоса, как холодильника: решетка на его обратной стороне греется, морозилка – охлаждается. Если мы удлиним трубки с фреоном и опустим их в ванну, то вода в ней будет охлаждаться, а решетка холодильника – нагреваться; холодильник будет перекачивать тепло из ванны и греть помещение.

По этому же принципу работают и кондиционеры, и тепловые насосы. Работа приборов основана на цикле Карно.

Теплоноситель движется по грунту или воде, в процессе «снимая» тепло и повышая свою температуру на несколько градусов. В теплообменнике теплоноситель отдает накопленное тепло хладагенту, тот становится паром, поступает в компрессор, где поднимается его температура. В этом виде он поставляется в конденсатор, отдает тепло теплоносителю ОС дома, и охладившись, снова превращается в жидкость и поступает в испаритель, где нагревается от новой порции нагретого теплоносителя. Цикл повторяется.

Хотя тепловой насос не будет работать без электричества, это выгодное устройство, поскольку тепла он выдает в 3-7 раз больше, чем тратит электроэнергии.

Мы разберем это на конкретном примере нашего пользователя, который сделал тепловой насос своими руками.

Тепловые насосы работают на энергии природных источников тела:

  • грунта;
  • воды;
  • воздуха.

Собирать тепло с грунта (ниже глубины промерзания его температура всегда около +5 — +7 градусов), можно двумя способами:

  • горизонтальный грунтовый коллектор
  • уложенные горизонтально разными способами трубы.

По трубам течет «рассол» — на FORUMHOUSE часто используют пропиленгликоль, который забирает тепло земли, передает его хладагенту, и остыв, снова отправляется в грунтовый коллектор.

Горизонтальный грунтовый коллектор – самый дешевый способ получения энергии для работы теплового насоса. Проблема в том, что он занимает большую площадь. Чтобы обогреть дом 100 кв.м. потребуется около 5 соток на участке, и над коллектором нельзя будет возводить капитальных строений и сажать деревья с мощной корневой системой.

Люди с небольшими участками вынуждены использовать более дорогой способ – вертикальный грунтовый зонд. Это целая U-образная труба, опущенная на большую глубину (около 150 метров), или несколько таких труб, заглубленных на 20 метров (в итоге это получается дешевле и не требует получения разрешения).

SagaУчастник FORUMHOUSE

Для экономии места можно бурить маленьким буром много неглубоких скважин. Получится дешевле чем бурить одну большую.

Также для работы теплового насоса используется вода – или из открытого водоема, или из скважины.

Способ устройства теплового насоса для отопления дома «вода- вода» считается самым выгодным (нет расходов на бурение и прокладку траншей), но только если дом, в котором будет установлен тепловой насос, стоит на берегу, не дальше, чем в 50 метрах от водоема. В этом случае трубопровод с «рассолом» опускается на дно реки — и все.

При втором способе необходимо пробурить две скважины: из одной вода будет поступать к тепловому насосу и передавать ему свое тепло, а во вторую будет отправляться уже «отработанная», остывшая вода. Расстояние между скважинами должно быть не менее 20 метров.

Тепловые насосы «воздух-воздух» эффективны только в южных регионах, где температура зимой не опускается ниже -5 градусов.

Для нашей зимы лучше использовать геотермальный тепловой насос.

Конструкция насоса

Перед тем как приступить к выбору насосного прибора необходимо понять принцип функционирования и конструкцию циркуляционного насоса для отопительной системы. Основное предназначение насосного агрегата — принудительное перекачивание воды или другого носителя тепла по трубопроводу. Данная система теплоснабжения с насосом должна обеспечивать постоянную температуру определенной величины, которая равномерно распределена в помещении.

В состав насоса для систем отопления входят:

  • электрический двигатель;
  • ротор вращения;
  • рабочее колесо;
  • корпус.

Два диска рабочего колеса с лопастями, которые располагаются противоположно друг к другу, при вращении преобразуют энергию движения жидкости в давление. При этом водянистая среда охлаждает вал ротора и продолжает двигаться в заданном направлении. Такой принцип осуществляет циркуляцию жидкости в закрытой и замкнутой системе трубопроводов. Эффективность данной системы отопления напрямую зависит от циркуляционного насосного оборудования. Ротор герметично изолирован корпусом из чугуна или нержавеющей стали от электродвигателя и всей электроники для того, чтобы исключить возможность попадания воды или антифриза в систему управления оборудованием.

Типы насосов для систем отопления

Для подбора нужного насосного оборудования необходимо знать к какому типу оно относится. Существуют два типа насосов для систем отопления: с сухим и мокрым роторами.

С сухим ротором

Электрический двигатель такого типа насосного агрегата не имеет прямого контакта с водянистой средой, которую он заставляет циркулировать по трубопроводу. Торцовый уплотнитель предельно герметично изолирует насосную часть циркуляционного насоса от электрического двигателя. Достоинством данного типа насоса является большой коэффициент полезного действия (КПД более 80%). Агрегаты с сухим ротором используются для обеспечения движения большого объема жидкости, в большинстве случаев в централизованных системах отопления. Охлаждение узлов насоса происходит при помощи воздушной системы, применение которой незначительно увеличивает уровень шума во время работы агрегата.

Wilo

История немецкого производителя Wilo берет начало в 1872 году. Не смотря на пертурбации с собственниками, основное направление деятельности – помповое оборудование во всевозможных модификациях – не изменилось и до настоящего времени. С развитием технического прогресса эта ветвь разрослась до крупномасштабного производства климатического оборудования. На рынке России продукция Wilo представлена собственной сетью торговых представительств. Сервисное обслуживание выполняют свои и авторизованные мастерские, обеспечивающие стабильную работу реализуемого оборудования на достаточно продолжительный срок. Наглядным примером активной деятельности являются комплексные предложения по системам отопления, устанавливаемые с 2015 года. На которые производитель дает 4 года официальной гарантии.

Некоторые модели Wilo
МодельНапор, м / объем, м³/чМощность по режимам работы, Втt теплоносителя, Сt окружающей среды, ССпособ монтажа / диаметр трубы, (дюйм)Обслуживаемый контур, мЦена, руб.
Yonos PICO 15/1-410 / 2.74…20-10…+1100…+40Резьба / 11606051
Wilo Star-RS 25/44 / 328-38-48Резьба /1½664664
Yonos MAXO 50/0,5-1231 / 12.815…600Комбинированные фланцы PN6/1051045573

Смотреть видеоролик, рассказывающий о истории и современном производстве компании Wilo:

Выводы и полезное видео по теме

Расчет необходимых характеристик насоса в зависимости от параметров отопительного контура:

Подробная видеоинструкция по сборке байпаса из полипропиленовых труб:

Для любого гидравлического контура можно подобрать насос, способствующий достижению нужного напора

В первую очередь необходимо обратить внимание на напорно-расходные характеристики устройства, а затем на другие технические данные: экономичность, шум, надежность и способ подключения

Поделитесь с читателями вашим опытом использования циркуляционного насоса. Расскажите, на чем основывался выбор агрегата, и довольны ли вы приобретением. Пожалуйста, оставляйте к статье, задавайте вопросы и участвуйте в обсуждениях. Форма для связи расположена ниже.

Выводы

Для дачи или загородного дома лучше брать циркуляционный насос с «мокрым» ротором — он в разы дешевле «сухого», а проработает в домашней сети отопления также долго. Если не хотите проводить много времени возле насоса, тогда берите модель с автоматическим режимом работы, который можно программировать. Причем лучше брать сразу с дисплеем — так вы сможете всегда мониторить показания.

Для небольшого фермерского хозяйства можно взять производительный насос спаренного типа, чтобы обеспечить бесперебойную работу системы, даже если одно рабочее колесо откажет. При этом лучше брать рабочее колесо из латуни или нержавейки.

Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
