Цоколь е40: размеры, мощность, применение

Преимущества и недостатки использования

Основные преимущества лампочек с цоколем е14:

  • массовость продукта;
  • низкая стоимость изделий с нитью накаливания;
  • подходит практически ко всем светильникам;
  • низкое потребление энергии (около 40 Вт);
  • разнообразие форм;
  • цоколь е14 используется во всех типах ламп – люминесцентных, накаливания, светодиодных, галогеновых, энергосберегающих аналогах.

максимальная мощность составляет всего 60 Вт.

Отдельно стоит рассмотреть светодиодные приборы, ведь именно на них происходит активных переход.

Плюсы диодных лампочек:

  • малое потребление энергии по сравнению с лампами накаливания;
  • стандартный срок службы 4-5 лет;
  • отсутствие вредных компонентов в составе;
  • простота утилизации;
  • возможность ремонтировать приборы при поломке;
  • не греются;
  • они прочнее хрупких ламп накаливания;
  • широкий диапазон цветовой температуры.
  • для организации яркого освещения требуется много лампочек из-за их невысокой светоотдачи;
  • высокая стоимость;
  • на рынке большое количество подделок, несоответствующих заявленным требованиям;
  • превышение температуры опасно для работы диодов;
  • размер светодиодных ламп больше, чем обычных.

Как выбрать светодиодную лампочку

При выборе светодиодной лампы стоит обратить внимание на следующие параметры:

  1. Фактическая или эквивалентная мощность;
  2. Световой поток;
  3. Цветовая температура;
  4. Индекс цветопередачи;
  5. Коэффициент пульсации.

Мощность светодиодной лампы может определяться фактически или эквивалентно. Первый параметр показывает, сколько электричества потребляет устройство. Она может быть очень маленькой – буквально 6-10 Ватт, но это не должно смущать. Потому что светодиоды потребляют минимум электротока. Так, 6-ваттная светодиодная лампа светит настолько же ярко, как 40-ваттая лампа накаливания; а 10-ваттная светодиодная – как 60-ваттная накаливания.

Собственно, именно этот параметр может быть указан на упаковке – «эквивалентно 40 Вт лампе накаливания», «эквивалентно 60 Вт лампе накаливания».

Световой поток – параметр, который определяет яркость лампочки. Более объективен, чем фактическая или эквивалентная мощность. Светодиодные лампочки с потоком 400 лм схожи по яркости с 40-ваттными лампами накаливания, 600 лм – с 60-ваттными, и 1000 ли – со 100-ваттными.

Цветовая температура – параметр, описывающий, будет лампа светить тёплым или холодным светом. Так:

  1. До 2800 К – «тёплый жёлтый», как у старых ламп накаливания;
  2. Около 3000 К – «тёплый белый», как у современных ламп накаливания;
  3. Около 4000 К – «нейтральный белый», для кухонь и офисных помещений;
  4. Около 5000 К – «холодный белый», для хозяйственных помещений. В доме с такой лампой будет некомфортно, да и она вызывает сильную нагрузку на глаза.

Индекс цветопередачи – важный параметр, определяющий, насколько сильно свет от лампочки будет влиять на оттенки окружающих предметов. Он обозначается характеристиками CRI или Ra. Рекомендуется, что индекс цветопередачи был не менее 80, а лучше – 90 или выше.

При низком индексе цветопередачи предметы вокруг будут выглядеть серыми или неестественно-жёлтыми, что влияет не только на настроение, но и на общий уровень комфорта в помещении.

Коэффициент пульсации показывает равномерность свечения. У большинства хороших светодиодных ламп он составляет около 5%. Если коэффициент пульсации больше 35%, такую лампу лучше не использовать – она будет приводить к серьёзной нагрузке на глаза.

Другие характеристики особого влияния на эксплуатационные параметры не оказывают. Поэтому их можно не рассматривать – ну или выбирать светодиодные лампочки исходя из своих пожеланий и требований.

Виды ламп с цоколем Е40, их особенности и преимущества

Лампы накаливания

Являются одними из самых распространенных благодаря их низкой стоимости и простоте конструкции. Свет создается нагреванием тела накала электрическим током, а само тело накала помещается в колбу, заполненную инертным газом, парами либо под вакуумом.

К другим преимуществам можно отнести:

Невысокую чувствительность к скачкам напряжения.
Мгновенное зажигание.
Незаметность мерцания при работе на переменном токе, что важно на предприятиях.
Не создает радиопомехи при работе.
Надежность в условиях низкой и повышенной температуры, окружающей среды, устойчивость к конденсату.
Экономическую целесообразность установки в местах с кратковременным эпизодическим включением света (кладовая и др.).
Возможность работы на любом роде тока.
Низкий уровень ультрафиолетового излучения (существенно для музеев, коллекционеров и т.п.).

Цоколь Эдисона

Цоколем Эдисона называют винтовой механизм, который разработал Томас Эдисон специально для крепления ламп накаливания. С тех пор их выпускали с резьбовыми цоколями разного диаметра. В обозначении «е» означает винтовой тип, а цифра – диаметр в мм. Е14 – один из самых распространенных в России бытовых цоколей.

Конструкция

Устройство

Конструктивно цоколь похож на цилиндр с резьбой диаметром 14 мм. Он изготовлен из алюминия. На верхушке расположен контакт. К нему прикрепляется электрод, который ведет к телу накала. Второй электрод от вольфрамовой спирали присоединяется к резьбе цоколя.

Внутри располагается полый стеклянный изолятор. Он необходим для выкачивания воздуха и закачивания внутрь колбы инертных газов и буферных смесей. Изолятор присутствует только у ламп накаливания и галогенных. У других типов конструкция цоколя аналогичная.

Важно правильно присоединять провода к цоколю. В случае ошибки возникает угроза поражения человека электрическим током

Чтобы этого избежать, фазовый провод подключают к контакту цоколя, а нулевой – к винтовой резьбе.

Подключение к электрической сети

Размеры е14 стандартные.

Размеры

Маркировка

Для цоколей типа «винт Эдисона» принята маркировка ЕХХ, где:

  • Е – указывает тип (Edison Screw type);
  • ХХ – цифры, показывающие диаметр, например, тип лампочки E14, говорит о том, что диаметр цоколя 14мм, то есть отличие между типами Е14 и Е27 заключается в ширине патрона.

Диаметр цоколя

Заметим, что для обеспечения совместимости выпускаются специальные адаптеры, например, переходник с цоколя Е27 на Е14.

Фото: пример переходника

Благодаря таким проводникам появляется возможность устанавливать лампы накаливания, у которых стандартный типоразмер (E27) (а также их энергосберегающие аналоги) в патрон под миньен (E14).

Применение ламп с цоколем миньен

Устройства с цоколем Е14 выпускаются для дома, где они используются как источники общего или локального освещения, помимо этого такие лампы могут выполнять роль подсветки в различных бытовых приборах (например, лампа для холодильника).

Постепенно лампы накаливания вытесняются энергосберегающими аналогами, источники, рассчитанные на использование в патронах типа миньен, не являются исключением. Но при их выборе необходимо учитывать, что размеры энергосберегающих ламп не столь компактны, поэтому может случиться так, что они не поместятся в плафоны некоторых люстр или бра.

Энергосберегающая лампа Филипс (Philips), тип цоколя E14

Второй фактор, ограничивающий применение энергосберегающих источников освещения как под цоколь Е27, так и Е14, — их относительно высокая цена. В настоящее время лампы накаливания стоят дешевле, но по мнению специалистов,1 в ближайшее время эта ситуация исправится в лучшую сторону.

Необходимо заметить, что благодаря развитию интернет-торговли стоимость ламп примерно одинаковая во всех городах России, например, в Москве и Екатеринбурге цена на них практически не отличается.

Мощность и экономичность лампы Е40

У светодиодных ламп Е40 имеются различные формы: они могут быть спиралевидной или U-образной формы. Увеличивая витки спирали и дуги, производитель способен расширять мощность своего продукта. Максимально компактные лампы в результате часто могут достичь мощности в 250 Вт, что можно приравнять к мощности лампы накаливания в 1250 Вт!

При этом 15 Вт — средняя мощность стандартных ламп с цоколем Е40, выпускаемых среди разнообразия иных осветительных приборов.

Важнейшее и основное качество осветительного прибора, положительно выделяющее ее из ряда аналогичных по другим показателям приборов, является экономичность, характерная в целом для всех люминесцентных ламп. Но от этого ряда ее отделяет тот факт, что она относится к новому уровню газоразрядных ламп, характеризующихся более высоким КПД и модифицированным механизмом пусковой системы.

Особенности цоколей Е27 и Е14

Чаще всего в продаже встречаются винтовые и штыревые цоколи, отличающиеся креплением ламп. Рассматриваемые в обзоре варианты относятся к одному типу. Он обозначается буквой «Е» (сокращенное от «Edison Screw type») и называется цоколь Эдисона, так как именно он запатентовал данную конструкцию в начале 20-го века.


Конструкция стандартной лампы накала.

Эту разновидность отличает то, что лампочки вкручиваются в патрон по специальной резьбе, которая обеспечивает надежную фиксацию источника света. Основные особенности таковы:

  1. Напряжение подается через центральный контакт, расположенный на конце тыльной части. В патроне есть пружинный элемент, который надежно прижимается к поверхности и обеспечивает передачу тока с минимально возможной степенью нагрева.
  2. Нулевой провод присоединяется сбоку и подается на резьбовую часть. Такая система обеспечивает безопасность конструкции и исключает поражение человека током при замене лампочки.
  3. Изделия всегда изготавливаются из металла. Что касается патронов, они могут быть керамическими, карболитовыми и пластиковыми. Каждое из решений имеет свои плюсы и минусы, но именно керамика считается самой надежной и служит в разы дольше.
  4. Шаг резьбы одинаков у обоих вариантов. Она стандартная независимо от типа конструкции и ее диаметра.

Обе разновидности рассчитаны на напряжение не выше 250 В. Поэтому основным направлением их использования является бытовое освещение. Это могут быть светильники любого типа, декоративная подсветка или уличное освещение. Но для наружного применения подбираются модели фонарей с повышенной степенью защиты от влаги.

7 мощных и качественных ламп с цоколем e40

КЛЛ «Космос» LKsmT5SPC105WE4042ec SPC 105 Вт

КЛЛ «Космос» LKsmT5SPC105WE4042ec SPC 105 Вт

Форма и цвет колбы

Белая спираль

Мощность

105 Вт

Световой поток

6700 лм

Цветовая температура

4000 К

Индекс цветопередачи

82

Габаритные размеры

83×276 мм

Срок службы

10000 часов

Примерная цена

1000 рублей

Плюсы

Экономия электроэнергии, подходят для светильников НСП-17 открытого типа.

Минусы

Сложности с утилизацией, высокая цена.

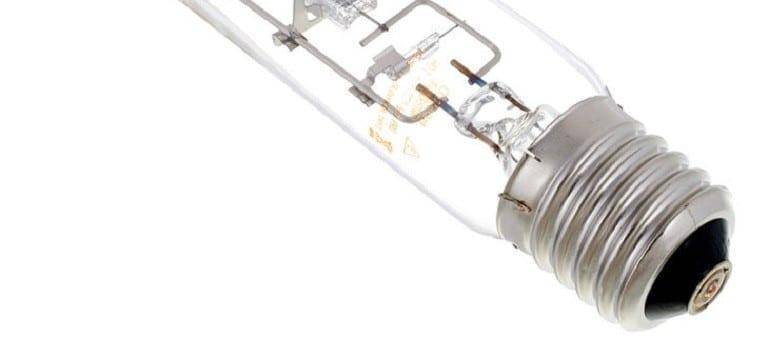

ДНаТ OSRAM NAV-T 4058075036628 150 Вт

ДНаТ OSRAM NAV-T 4058075036628

Форма и цвет колбы

Прозрачный цилиндр

Мощность

150 Вт

Цветовая температура

2000 К

Индекс цветопередачи

25

Размеры

47×510 мм

Срок службы

24000 часов

Примерная цена

500 рублей

Плюсы

Есть возможность подключения диммера, подходит для освещения безлюдных площадей.

Минусы

Необходимость дополнительной пускорегулирующей аппаратуры, сложности с утилизацией.

КЛЛ Navigator94080 SH 85 Вт

КЛЛ Navigator94080 SH 85 Вт

Форма и цвет колбы

Белая спираль

Мощность

85 Вт

Световой поток

4800 лм

Цветовая температура (максимальная)

4000 К

Индекс цветопередачи

82

Размеры

98×272 мм

Срок службы

8000 часов

Примерная цена

580 рублей

Плюсы

Экономия электроэнергии, ровный свет.

Минусы

Сложности с утилизацией.

Светодиодная ASD LED-HP-PRO, 90Вт

Светодиодная ASD LED-HP-PRO, 90Вт

Форма и цвет колбы

Матовый цилиндр

Мощность

90 Вт

Световой поток

9000 лм

Цветовая температура (максимальная)

6500 К

Индекс цветопередачи

80

Размеры

160×315 мм

Срок службы

30000 часов

Примерная цена

700 рублей

Плюсы

Подходит для замены ДРЛ-700 (по данным пользователей), хороший радиатор.

Минусы

Нет возможности диммирования.

Газоразрядная OSRAM HQL BD90 250Вт

Газоразрядная OSRAM HQL BD90

Форма и цвет колбы

Матовый эллипсоид

Мощность

250 Вт

Напряжение

135 В

Цветовая температура (максимальная)

3900 К

Индекс цветопередачи

41

Размеры

91×226 мм

Срок службы

24000 часов

Примерная цена

300 рублей

Плюсы

Рабочее напряжение – низкое, 135 В. Низкая цена.

Минусы

Низкое качество света лучше применять в безлюдных пространствах.

Светодиодная Экономка E40 100Вт

Экономка E40 100Вт

Форма и цвет колбы

Матовый цилиндр

Мощность

100 Вт

Световой поток

8300 лм

Цветовая температура (максимальная)

6500 К

Индекс цветопередачи

80

Размеры

160×315 мм

Срок службы

26280 часов

Примерная цена

2600 рублей

Плюсы

Яркость, энергосбережение.

Минусы

Высокая цена.

Светодиодная IEK LLE-230-65, 100Вт

Светодиодная IEK LLE-230-65, 100Вт

Форма и цвет колбы

Матовый цилиндр

Мощность

100 Вт

Световой поток

9000 лм

Цветовая температура (максимальная)

6500 К

Размеры

136×272 мм

Срок службы

90000 часов

Примерная цена

1200 рублей

Плюсы

Долгий срок службы, хороший радиатор.

Минусы

Невысокая степень пылевлагозащиты: ip20.

Светодиодная Uniel Profi 80 Вт

Светодиодная Uniel Profi 80 Вт

Форма и цвет колбы

Желтый цилиндр

Мощность

80 Вт

Световой поток

10000 лм

Цветовая температура (максимальная)

4000 К

Индекс цветопередачи

Больше 80

Размеры

126×280 мм

Срок службы

35000 часов

Примерная цена

4000 рублей

Плюсы

Увеличенная светоотдача благодаря желтому люминофору, подходит для производственных и складских помещений.

Минусы

Высокая цена, нет диммирования.

КЛЛ IEK 250 Вт

КЛЛ IEK 250 Вт

Форма и цвет колбы

Белые спирали

Мощность

80 Вт

Световой поток

10000 лм

Цветовая температура (максимальная)

6500 К

Диаметр

124 мм

Срок службы

8000 часов

Примерная цена

3800 рублей

Плюсы

Яркий свет.

Минусы

Высокая цена.

Преимущества использования светодиодных приборов

Мощная светодиодная лампа позволит осветить помещения с высокими потолками, может быть использована в светильниках наружного освещения, способствовать ландшафтному дизайну.

Изготовители выпускают led лампы с цоколями Е40 или Е27, корпус которых,  обеспечен защитой IP64, что позволяет использовать подобные источники света при различных погодных условиях.

Очевидны преимущества данных осветительных приборов:

  • способствуют многократной экономии электрической энергии;
  • не требуют изменений проекта системы освещения и дополнительных расчётов;
  • при включении практически сразу демонстрируют предельную мощность;
  • не выделяют ультрафиолетового и теплового излучения;
  • не меняют цветовое свечение и интенсивность, со временем;
  • не производят мерцания, вредных выделений, шума.

При выборе того или иного источника света, принято руководствоваться основным параметром – мощностью лед ламп. Благодаря данной характеристике, не трудно высчитывать количество энергии, преобразуемой прибором  в свет, тем более что мощные светодиодные лампы обладают высоким уровнем эффективности.

Так, одинаковое свечение у LED лампочки, требующее 6 Вт, для иных осветительных приборов потребует 60-ти, потому, для создания одинакового уровня освещённости разным источникам необходимо различное количество энергии.

Светодиодные лампы большой мощности обладают:

  • достаточно крупными габаритами;
  • большим количеством светодиодов встроенного типа.

Так, лампы «кукуруза» превосходно зарекомендовали себя при использовании для освещения:

  • городских улиц;
  • парков;
  • территории дачных участков;
  • складских и производственных помещений с высокими потолками,

к тому же изготовители оснащают светодиодные лампы большой мощности встроенными линзами, что позволяет увеличить угол освещения до 140˚.

Размеры и конструкция

Внешне такой разъем знаком практически каждому – его младшим братом, цоколем Е27, оснащены практически все бытовые лампочки. Е40, который нередко называют «Голиафом», выглядит точно так же, но имеет несколько большие размеры, поскольку рассчитан на большую нагрузку.


Осветительные приборы с цоколями Е27 (слева) и Е40 Голиаф

Конструктивно цоколь выполнен в виде тонкостенного металлического стакана с накатанной на него резьбой. При помощи этой резьбы лампа вворачивается в патрон, являющийся ответной частью цоколя и располагающийся в осветительном приборе.



Патрон для ламп с цоколем Эдисона

Кроме крепежной функции, стакан одновременно исполняет роль одного из питающих контактов. Второй контакт имеет вид небольшой круглой площадки, которая через изолирующую прокладку из стекла или керамики крепится к нижней части стакана.

Готовый цоколь приклеивается к основанию колбы лампы специальным термостойким клеем, а выводы питания, расположенные на колбе, соединяются с токопроводящими контактами цоколя методом пайки или сварки.


Конструкция лампочки накаливания

Что касается физического размера цоколя, то его легко узнать из маркировки, в частности, Е40 обозначает:

  • Е – цокольный разъем Эдисона.
  • 40 – диаметр цоколя в мм.

Виды ламп с цоколем E40

Изделия с цоколем Е40, используемые в России, рассчитаны на напряжение 220 В, но могут работать по разным принципам. Основными типами современных лампочек освещения можно считать:

  • Накаливания.
  • Люминесцентные.
  • Светодиодные.
  • Ртутно-дуговые.

Накаливания

Самые простые по конструкции, недорогие, но весьма энергоемкие приборы. Появились достаточно давно и долгое время были основным источником света. Имеют широкий диапазон мощности, но с цоколем Е40 выпускаются в основном довольно мощные устройства – от 200 до 1 000 Вт. К недостаткам устройств накаливания можно отнести низкий КПД, небольшой срок службы (около 1 000 часов) и низкую цветовую температуру, делающую спектр излучения красноватым.


Лампа с цоколем Е40 мощностью 500 Вт

Люминесцентные

Этот тип приборов, получивший название энергосберегающих, отличает повышенная светоотдача, а значит, и экономичность – мощности в 105 Вт энергосберегающей лампочке достаточно, чтобы светить как пятисотваттная накаливания. Люминесцентные светильники излучают естественный белый свет (недаром их еще называют ДС – дневного света) и имеют достаточно большой ресурс работы, достигающий 10 000 ч и более. Как и приборы накаливания, цоколем Е40 снабжают лишь люминесцентные устройства относительно большой мощности (60 Вт и более), да и то не всегда.


Люминесцентная лампочка мощностью 120 Вт с цоколем Е40

ДРЛ и ДНаТ

Лампы ДРЛ (Дуговые Ртутные Люминесцентные) и ДНаТ (Дуговые Натриевые) являются мощной разновидностью энергосберегающих и используются в основном для освещения улиц, цехов и других подобных объектов. Первый тип приборов излучает белый холодный свет, спектр вторых имеет выраженный желто-красный оттенок. Натриевые светильники имеют несколько большую светоотдачу, но в помещениях применяются редко, поскольку сильно искажают цветопередачу и имеют повышенный уровень пульсаций. Обе разновидности источников света выпускаются с различными типами разъемов, в том числе и с цоколем Е40. Мощность таких приборов обычно не превышает 500, реже 1 000 Вт.


Лампочки ртутно-люминесцентная (слева) и натриевая с цоколями Е40

Светодиодные

Этот тип осветителей является самым экономичным и удобным. Светодиодная лампа в 8–9 раз ярче своего спирального собрата той же мощности, а служит в 30–50 раз дольше. Она не боится ударов, тряски, может работать в широком температурном диапазоне. Как и люминесцентные, светодиодные источники света могут использоваться для освещения улиц, а значит, тоже снабжаются цоколем Е40. Обычно это приборы мощностью от 20 до 100 Вт.

Характеристики ламп с цоколем GХ53

Лампа GX53 как бы «выглядывает» из осветительного прибора, за счет этой особенности создается качественное освещение с широким углом.

Производятся встраиваемые и накладные изделия с различной мощностью для монтажа в стеклянные и металлические светильники, предназначенные для устройства потолков, подсветки мебели и других объектов. Можно купить так же влагозащищенные изделия для установки в помещениях с повышенным уровнем влажности (например, в ванных комнатах).

Ультратонкие диоды позволяют создавать энергосберегающие потолочные конструкции.

При выборе необходимо учесть различия:

  • по мощности;
  • количеству диодов;
  • температуре света;
  • сроках гарантии и службы, заявленных производителем;
  • цене.

Рынок предлагает так же цветные изделия (желтые, красные, синие, зеленые). При покупке светильников необходимо учесть, что они должны быть плоскими и иметь такую же маркировку, как цоколи.

Эксплуатационные характеристики светодиодов GX53:

  • экологическая безопасность (без вредных паров и специальных условий для утилизации);
  • сравнительно небольшой нагрев;
  • моментальное включение.

При проектировании подвесного или натяжного потолка необходимо учесть, что замена энергосберегающих ламп диодами позволяет уменьшить межпотолочное пространство и отказаться от теплоизоляции.

Цветовая температура

Возможные показатели:

  • От 2700 до 3000К;
  • 4000К;
  • 6500К.

Данное понятие также является одной из характеристик диодных ламп. Измеряется она в Кельвинах (К). От этого показателя зависит цвет свечения. Так, например, значение цветовой температуры в пределах 2700К – 3000К указывает, что свет будет желтоватого цвета.

Лампы с цветовой температурой 4000К имеют белое свечение. Такой свет используют обычно в торговых центрах. А если показатель 6500К, то свет будет холодно белым. Такие лампы используют только в производственных помещениях.

Для дома лучше всего подойдут лампы с уровнем цветовой температуры 2700К – 3000К.

Преимущества и недостатки

Выбирая схему освещения для своего дома, люди часто решают использовать стандартный цоколь типа E27. И это не странно, ведь у него есть много преимуществ:

  1. Популярность. Основным «конкурентом» для E27 сегодня является E14, оба размера доступны практически в каждом магазине. Не нужно заказывать в интернете редкостный вид лампочки.
  2. Цена. Массовость товара и недорогие комплектующие делают его доступным каждому. Изделия с цоколем E27 стоят недорого.
  3. Ассортимент. С таким цоколем продаются лампы накаливания, светодиодные, галогенные и энергосберегающие модели. Также E27 есть у каждого производителя, поэтому можно выбрать осветительный прибор по качеству и стоимости.

  4. Не деформируется. Цоколь Эдисона, включая и 27 размер, является весьма прочной конструкцией, на форму которой не влияют перепады температур или тряска во время транспортировки.
  5. Мощность. С таким цоколем есть приборы даже на 300-350 Вт, чего хватит даже для сравнительно небольшого производства.

Недостатки:

  1. Возможность появления коррозии. Если цоколь начнет ржаветь в светильнике, то вытащить его потом будет непросто.

  2. Есть изделия низкого качества. Ассортимент ламп такого размера действительно большой, есть даже модели очень низкого качества от малоизвестных производителей.

Где применяются цоколи Е40?

Лампы с цоколями Е40, применяются для освещения больших открытых, полузакрытых и закрытых объектов. Их можно встретить в цехах, на складах, в ангарах. Натриевые и ртутно-кварцевые люминесцентные приборы успешно работают в уличных светильниках и прожекторах, освещающих улицы, дороги, площади.


Освещение улицы натриевыми и ртутными (опора на среднем плане) люминесцентными светильниками

В последние годы набирают популярность светодиодные источники света, которые хоть и потребляют небольшую мощность, для удобства замены ламп старого типа тоже снабжаются цоколями Е40.

Что касается ламп накаливания, из-за высокого энергопотребления и небольшого срока службы они встречаются все реже и успешно вытесняются более эффективными осветительными приборами – ртутными и светодиодными.

Буквы в маркировке

Тип цоколя принято указывать тремя буквами латинского алфавита и цифрами. Их значения по порядку таковы:

  1. Большая буква — сообщает о форме.
  2. Цифра — номер цоколя. Характеризует его размеры и расстояние между питающими выводами.
  3. Маленькая буква — количество контактов.

Третий символ обычно опускается производителями. В быту по умолчанию используют лампы с двумя выводами. Поэтому на упаковке встречаются только первые два символа (Е 14).

С помощью маркировки можно узнать полезную информацию об осветительном приборе. Значения букв раскрываются в таблице.

Первая большая буква в начале маркировки — форма
EРезьбовой цоколь Эдисона
GШтырьковый
RКрепеж с утопленными выводами
HАвтомобильные лампы
BЦоколь штифтовой (иногда называют — байонет)
SСофитный крепеж
PФокусирующий
TТелефонный
KКабельный
WБесцокольные лампы
Маленькая буква в конце маркировки — количество выводов (указывается не всегда)
s1 контакт
d2
t3
q4
p5

Резьбовые цоколи Эдисона — тип E

Самая старая и распространенная модификация. Встречается практически в любой квартире. Яркие представители — E27, E14. Эти типы цоколей применяются в стандартных лампочках для дома. Чуть менее известен E40. Предназначен для ДРЛ и ДНаТ светильников на 400 Вт. Они применяются для освещения дорог. Выделяются маленькие представители этой модификации — E5 и Е12. Они имеют узкий диаметр и встречаются сравнительно реже.

Резьбовые цоколи тип E

Штырьковые — G

Применяются для точечных светильников. Конструкция подразумевает, что питание на лампу передается по двум штырям. Они бывают различной толщины — G7, G9. Для фиксации лампочку достаточно поступательным движением вставить в патрон.

Лампочки со штырьковым типом цоколя

Настольные — 2G11

Лампочки с такими цоколями относятся к люминесцентным. Внешне напоминают G23. Колба осветительного прибора имеет вытянутую форму в виде буквы «П». В таких цоколях установлен пусковой стартер и конденсатор.

Светодиодные лампы с цоколем 2G11

С утопленными выводами — R

Эти осветительные приборы называют линейными. Встречаются в прожекторах строительных объектов и стадионов. Обычно это газоразрядные или галогенные лампы.

Лампа металлогалогенная 150 Вт RX7s

Автомобильные — H

Производятся для индустрии автомобилестроения. Изначально буква «H» обозначала галогеновые лампы. Со временем форм-фактор прижился. Все изделия, выпускаемые с таким крепежом, начали помечать символом «H». Например — H1, H4, H7.

Автомобильная лампа H7

Штифтовые — B

Используются в двуспиральных автомобильных лампах. Их конструкция позволяет зафиксировать осветительный прибор в одном единственно верном положении

Это важно для направленной фокусировки света. Лампочка вставляется с нажатием и поворотом

Энергосберегающая лампочка B22

Софитные — тип S

Первоначально применялись в сценическом оборудовании. Отсюда их красивое название. Сейчас распространены в подсветке салонов авто, ванных комнат и некоторых приборов. Их особенность — малый диаметр до 19 мм.

Софитная с цоколем SV8.5

Фокусирующие — P

Оснащены встроенным отражателем. Схожи по назначению с типом B. Устанавливаются в одном правильном положении. Встречаются в фонарях и кинопроекторах.

С фокусирующим цоколем – тип P

Телефонные — T

Лампы накаливания с T цоколями применяются в качестве индикаторных. Имеют низкий ток потребления 30-120 мА. Конструкция патрона предусматривает установку светофильтра. Распространенные напряжения таких ламп — 12, 24, 48 и 60 В.

У телефонных ламп есть характерная неисправность. Отрываются тонкие проволочки, идущие к колбе

Если лампочка не светится, на это следует обратить внимание. Возможен быстрый ремонт

Индикаторная лампа цоколь T5.5 k

Кабельные — тип K

Редкий вид цоколей. Осветительные элементы встречаются в оранжереях и помещениях, где требуется имитация солнечного света. Обычно это лампы, подходящие для выращивания растений.

Лампа Metalarc HSI-td 2000 w/d с цоколем K12S

Умные цоколи

Современные устройства. Работают с любыми смартфонами. Свет можно удаленно включать и выключать с помощью приложения на телефоне. Управляются по сети Wi-Fi. Некоторые модели могут изменять свой цвет. Выглядит очень эффектно.

Бесцокольные лампы — W

Типичный цоколь отсутствует. Вместо него проволочные выводы. Эти лампы встречаются в праздничных гирляндах и приборных панелях автомобилей.

Автомобильная безцокольная лампочка W21W

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
