Цоколи светодиодных ламп для авто

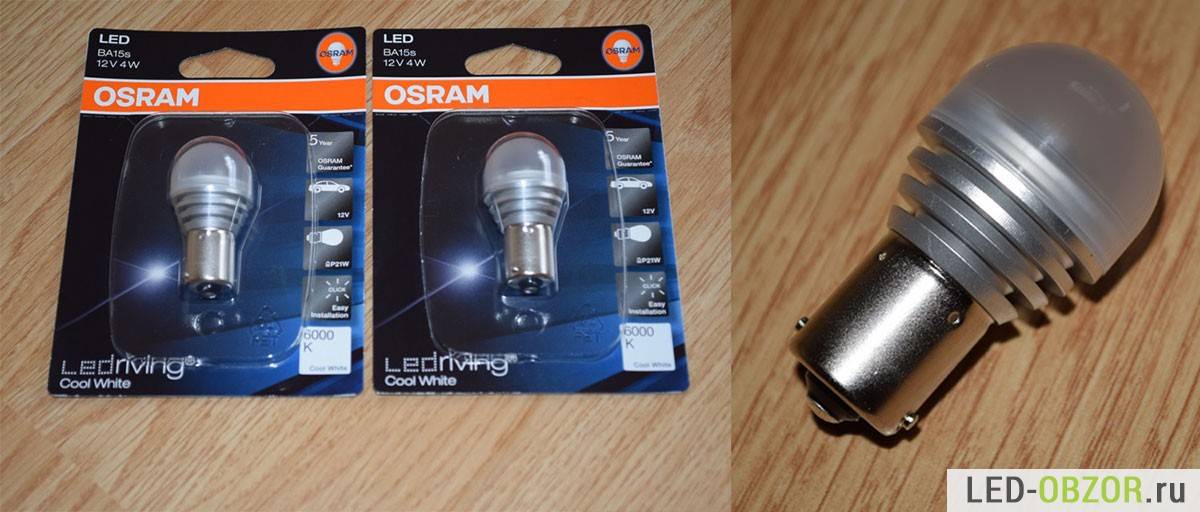

Led лампы для автомобиля Osram

Osram в течение многих лет производит качественные лампы, которые могут придать современный стильный облик любому автомобилю.

Большинство моделей создается с декоративными целями, например, уникальная серия светодиодных ламп LEDambient CONNECT. С помощью установленного приложения водитель может менять цветовое освещение своих фар.

Кроме этого, при создании Led ламп нередко сочетаются ксенон со светодиодами (что абсолютно легально), например, как в коллекции LEDambient CONNECT. Таким образом, Osram создали не только стильную вариацию головного света, но и формулу премиального освещения.

Кроме этого, компания разработала качественные противотуманные фары LEDriving. Они придают не только стильный вид автомобилю, но и гарантируют яркий свет.

Поэтому если вы ищите не только качественные варианты Led фары, но и стильные дизайнерские решения, то посмотрите Led  лампы для автомобиля от Osram.

Краткие технические особенности

Цоколь лампы для авто — неотъемлемый элемент, который требуется для крепкой фиксации светильного аппарата в патроне устройства. Помимо всего, данная деталь обеспечивает беспрерывную подачу электроэнергии через свои контакты для подпитки светоприбора. Некоторые константные элементы предусматривают наличие газа, в результате неправильного подбора устройства может образоваться утечка.

Цоколи подразделяются по виду контактных приспособлений и могут быть:

1. С лепестками
2. Монолитными площадками
3. Проволочными штырьками.

Цоколь как основание светильного аппарата предназначается для обеспечения надежной герметизации самой колбы и защиты от воздействия агрессивных внешних условий.

Если дело касается диодных приспособлений, то фиксирование лампочек для авто не обязательно. В остальных типах автоламп, таких как галогеновые, ксеноновые и аппараты с методом накаливания, обязательно должно присутствовать герметичное соединение.

Каждая модификация цокольного элемента обладает индивидуальным индексом, который может различаться как буквенной символикой, так и цифрами. Все значения сообщают определенные параметры изделия. Чтобы понять расшифровку видов автомобильных лампочек, следует изучить таблицу и списки определений.

Предназначение в краткой форме:

1. Аппарат надежно удерживает светоприбор в патроне присоединительного типа.
2. Является проводником электроэнергии, поступающей от источника до нитей накаливания.
3. Обеспечивает герметизацию корпуса автолампы, защищающую устройство от влияния внешних факторов.

ВИДЕО: Основные виды цоколей

Классификация и виды

На момент существования СССР были зафиксированы в государственном регламенте 4 основные аббревиатуры лампочек для автотранспорта, которые производились на данной территории:

1. АМН — сокращенное название автоламп с миниатюрными размерными параметрами.
2. АКГ — обозначаются такие светоприборы на автомобили, как галогеновые изделия и кварцевые.
3. АС — аббревиатура числится за софитной светотехникой;
4. А — стандартный тип комплектации, предназначенный для автотранспорта.

Зачатую последующая цифирная символика, которая указывается после букв, свидетельствует об объеме мощности светотехники и серийном номере производителя. Однако данная маркировка может встречаться исключительно на автотранспортных световых устройствах отечественного изготовления. Одним из основных недостатков индексации считается отсутствие в коде определенного типа автомобильных ламп. Сегодня подобные шифры практически не используются.

Модификации оптики и патронов

На данный момент чаще всего в сфере автомобилестроения и реализации запчастей встречаются продукты с иными обозначениями. Обновленные правила создания символики положительно повлияли на образование уникального индекса, соответствующего стандартизированным нормативам ЕСЕ.

Чтобы было проще разобраться в товаре, каждый элемент обозначается следующей аббревиатурой:

• H — символ обозначает галогеновые светоприборы;
• W — продукт, в комплектацию которого входят компоненты, состоящие из стекла;
• R — галогенные лампы с цокольным составляющим и колбой, диаметр которых равен 15см;
• Y — сокращенное обозначение светового устройства для авто, в котором присутствует колба оранжевого оттенка;
• T — лампы на транспорт данной модификации имеют компактные размерные параметры.

Кроме того, существуют типы цоколей автомобильных ламп, отличающиеся индивидуальным количеством контактных элементов, которое варьируется в пределах от 1 до 5 единиц.

Разнообразие подразделений классификации можно определить по списку с картинками. Однако следует знать, что каждый вид изделия полностью зависит от технических характеристик крепления.

Индивидуальная классификация и маркировка

Помимо уже указанных аббревиатур устройств, предназначенных для освещения, аппараты обладают индивидуальной классификацией и маркировкой, которая создается на основе типа присоединительного патрона.

Каждый вид соединительной системы разработан таким образом, чтобы не было возможности вкручивать или вставлять лампы в патроны несоответствующей классификации.

Лампочки по законам ГИБДД

Относительно законности таких мероприятий все далеко не однозначно, так как регулирующие органы запрещают вмешательство в конструкцию автомобиля. В принципе эти меры не беспочвенны, ведь большинство водителей стремятся достичь максимальной освещенности проезжей части, что идет в ущерб водителям встречного потока, которых слепит яркий свет. Ситуация противоречива, так как одной стороны, даже кратковременное ослепление встречными фарами может привести к потере управления, а с другой стороны, недостаточная освещенность дорожного полотна тоже повышает риск аварийности. На практике, единственный способ сделать дорогу перед машиной более различимой в момент засветки встречными фарами — это повысить яркость собственных.

В итоге все замыкается на погоне за яркостью и некоторые государства, в том числе Российская Федерация на законодательном уровне пытаются регулировать этот вопрос, поддерживая единый стандарт для уровня излучаемого света, степени боковой засветки и наличия четко выделенной границы между центральным и периферическим световыми пятнами. Однако, по статистике около 40% всех автомобилей в РФ имеют в конструкции фар лампы, не предусмотренные заводом производителем машины. В большинстве случаев это не является поводом для составления протокола о нарушении правил сотрудниками ГИБДД, так как визуально определить несоответствие агрегата ЭД (эксплуатационной документации) затруднительно.

В Соединенных Штатах «законники» подобными вопросами, кстати, вовсе не заморачиваются и ездить разрешают с любыми примочками. В любом случае даже для установки оригинальной лампочки приходится ориентироваться в основных видах и модификациях автоламп, так как способы установки и крепления, а также источники питания для автосвета не унифицированы.

Как правильно подбирать лампы H4?

Вполне естественно, что одним из ключевых параметров, на которые следует обращать внимание при покупке, является мощность осветительного прибора. Галогенные и ксеноновые изделия станут расходовать гораздо больше бортового электричества, поэтому опытные автомобилисты отдают предпочтение светодиодной продукции

Ни для кого не секрет, что во время работы даже светодиодные лампы будут сильно нагреваться, желательно изначально знать параметры нагрева, чтобы не навредить оптической системе фары. Не исключено, что придется ездить в дождь, грязь или снег. Учитывая, что лампочка сильно нагревается, даже мельчайшая капля воды при попадании на нее приведет к ее порче. Желательно, чтобы продукция была надежно защищена от проникновения под корпус пыли и влаги.

ВЫБИРАЕМ ЛАМПЫ В ФАРЫ

Смотрите это видео на YouTube

Немаловажным параметром является цветовая температура. Автомобилисты предпочитают покупать лампы с теплым желтоватым светом. У него гораздо больше длина волны, поэтому даже во время сильных осадков или же в полной темноте обзор получится значительно шире. Обязательно учитывают и срок службы. Например, галогеновые лампы способны проработать около 500 часов, ксеноновые – до 3 тысяч, светодиодные в состоянии прожить до 30 тысяч.

Как расшифровать маркировку?

В обозначение этих изделий входит несколько символов в виде букв и цифр. Последние говорят о расстоянии между контактами или диаметре соединительной части.

Символы, свидетельствующие о принадлежности цоколя к определенному типу, расшифровываются следующим образом:

• «Е» — цоколь «Эдисона, т.е. резьбовой;
• «G» — штырьковой;
• «R» — оснащенный утопленным контактом;
• «Р» — цоколь фокусирующий, позволяющий расположить лампу в нужном положении;
• «В» — байонет или штифтовой;
• «F» — имеет один штырек;
• а — штырек имеет форму цилиндра;
• b — оснащен рифленым контактом;
• с — указывает на оригинальную форму штыря;
• «S» — софитный.

Число контактов обозначает определенный символ: один контакт — s (single), d — пара (duo), t (tres), q (quatro), p (penta) — три, четыре и пять контактов на торце соответственно.

Уточнения обозначают буквами U, V, A. Первой маркируют энергосберегающие лампы, второй — прибор, имеющий конический конец, третий — лампы автомобильные.

При обозначении цоколя используют схему A00bC , где первый символ (А) — тип цоколя, второй — его размеры, b — количество контактов, C — дополнительные данные. Последнего маркера может и не быть (+)

Штырьковые модели с символом «Х» присутствуют в точечных светильниках. Поскольку поток имеет четкое направление, с их помощью расставляют нужные акценты в помещении. В лампах специального использования применяют модели «Y» и «Z».

Лампа светодиодная с разъемом Е27. Используется без дополнительных устройств в сети 220 В. Не работает при наличии электронных диммеров

Надпись E14U обозначает, что цоколь винтовой имеет диаметр 14 мм. Сама лампа энергосберегающая. Маркировка BA9 указывает на диаметр 9 мм, круглые штифты, размещенные симметрично.

Совместимость авто и фар

Этот момент особенно важен перед покупкой. Обязательно уточните, подойдут ли те или иные фары к вашей модели автомобиля.

Проблемы с бортовым компьютером

Достаточно часто после установки светодиодных ламп бортовой компьютер начинает выдавать ошибку. Причин может быть 3. Самая распространенная — лампа перегорела. Следующая проблема — некорректная работа в различных режимах. Бортовой компьютер распознает неполадку и отказывается нормально работать. Последняя распространенная проблема заключается в том, что лампа вышла из строя. Просто поменяйте ее на штатную и проверьте, как работает бортовой компьютер.

Цоколь H4

Приборы могут быть разных марок – Galaxy, Seoul, Philips. Изделия этого типа популярны среди широкой потребительской аудитории.

Philips X-tremeUltinon LED gen2 11342XUWX2

У нее такие характеристики:

• Цветовая температура – 5800К;
• Мощность – 22 Вт;
• Световой поток – 700/1200 Лм;
• Срок службы – 5000 часов.

Philips X-tremeUltinon LED gen2 11342XUWX2

Достоинства:

• Безопасность и качество;
• Хороший срок службы.

Недостатки:

Средняя стоимость – 9000 рублей.

H4-CSP

Корейские приборы для авто, которые продаются в комплектах по две штуки. Источником света в ней служат миниатюрные и яркие светодиоды CSP. Они расположены вплотную друг к другу, что позволяет правильно фокусировать свет. Если включить режим ближнего света, то будут работать 3 верхних светодиода, а если режим для дальнего света – 3 нижних.
Мощность – 20 Вт, а световой поток 2000 Лм. Цветовая температура – 5000 К. Срок службы достигает 30 тыс. часов. Гарантия на нее составляет 1 год.

H4-CSP

Достоинства:

• Качество;
• Высокий срок службы;
• Компактный драйвер;
• Отсутствие УФ-излучения.

Недостатки:

Средняя цена – 3000 рублей.

Galaxy H4 C6

Изделие китайского производства. У нее яркость светового потока составляет 3600 Лм. В сухую погоду предпочтительно использовать лампу со световой температурой в 6000 К, а во влажную – 3000 К. Срок службы высокий, он достигает 30 тыс. часов.

Светодиоды C6 H4 (комплект)

Достоинства:

• Низкая цена;
• Яркая, сильная и мощная;
• Большой срок работы.

Недостатки:

Законность самостоятельной установки LED в штатную оптику

Конструкция штатной фары головного света рассчитана под лампу накаливания, поэтому установка светодиодов зачастую не приносит желаемого результата. Кроме того, они слепят встречных водителей. Это влияет на безопасность передвижения.

Существует технический регламент, в котором говорится о маркировке ламп ближнего и дальнего света. А несоответствие маркировки со штатным освещением является его нарушением. Даже если цоколь светодиода идентичен галогеновой лампе. В требованиях регламента существует и цвет огней, который должен быть белым. Светодиоды в большинстве случаев имеют световой поток, превышающий 2 000 люмен, а это опять-таки является нарушением регламента. Определить светодиод в штатной фаре головного света не так просто в отличие от ксенона. Это можно объяснить тем, что последний имеет блок розжига, расположенный под капотом автомобиля. На дорогах такими проверками занимаются крайне редко, а перед техосмотром светодиоды можно быстро заменить на обычные галогеновые лампы.

Для того чтобы законно пользоваться LED-лампами в своем автомобиле, необходимо устанавливать специальную фару целиком. На каждое авто их найти конечно не удастся, потому что они не предусмотрены заводом изготовителем. Среди всех современных на данное время ламп заводской диодный свет является одним из дорогих.

Как установить правильно?

Основная сложность при установке, это размещение системы охлаждения так, чтобы закрылась задняя крышка. Оптимальным вариантом считаю покупку дополнительных крышек увеличенного размера. В них свободно размещается пассивная система охлаждения большого размера. При этом штатные крышки можно сохранить для установки галогена. Другой вариант, это прорезать штатные, чтобы высунуть лепестки наружу. Но при этом теряется герметичность фары, и на стекле внутри будет образовываться конденсат. Высокая температура галогенок в 350° высушивает влагу, а нагрева светодиодных не хватит.

Классификация, типы и обозначение цоколей автомобильных ламп

Разновидности европейских и отечественных ламп.

Еще в Советском Союзе были приняты четыре основных кратких обозначения автомобильных ламп, выпускаемых на данной территории:

• АКГ (такое обозначение имели кварцевые лампы галогенного типа);
• АС (данное обозначение имели автомобильные софитные изделия);
• АМН (этим обозначением характеризовались миниатюрные типы);
• А (так отличались простые составляющие для транспортных средств).

Как было принято, данные сокращения продолжались цифрами, обозначающими номер разработчиками и мощность прибора. Стоит отметить, что данные надписи или их сокращения сейчас можно заметить только на старых отечественных транспортных средствах. На сегодняшний день эти шифры не применяются, потому как имеют существенный минус – отсутствие обозначения определенного типа лампы.

Автомобильные лампы по цоколю

• W (приборы, вмещающие в себя стеклянные элементы);
• T (миниатюрные лампочки);
• R (конструкции, характеризующиеся девятнадцати миллиметровым диаметром колбы с пятнадцати миллиметровым диаметром цоколя);
• H (галогенные приборы для освещения);
• Y (присутствие такой надписи указывает покупателям на оранжевый цвет колбы).

Также существуют виды цоколей автомобильных ламп, которые отличаются определенным количеством контактов: начиная от одного, и заканчивая пятью.

Разновидности лампочек в зависимости от типа цоколя

Помимо всех выше перечисленных обозначений приборов для освещения, существуют их классификация и маркировка по присоединительному цоколю. Разные типы соединителей способны предотвратить процесс установки лампочек в другие патроны. Первые семь являются основными видами:

Другие типы цоколей

• F – элемент имеющий один штырь;
• R – с утопленным контактом. Данный вид рассчитан на высокую мощность и температуру. Чаще всего это кварцевые, галогеновые лампочки, они очень легкие и малогабаритные;
• Т – телефонный. Но используется для освещения в приборной панели машины;
• b – имеет рифлёный штырь;
• c – штырь особой формы;
• a – цилиндрический;
• S – цоколь софитный. Находится с одной из сторон трубчатой лампы. Найти можно в подсветках уборных и зеркал, светильниках или сценическом оборудовании. Также его можно встретить и в машинных приборах;
• K – есть кабельные соединения.

Помимо этого, цоколь имеет разное число контактов, которые обозначаются соответствующими буквами:

• s — один;
• d — два;
• t — три;
• q — четыре;
• p — пять.

Для более простого отличия между осветительными приборами, лучше хорошо изучить список с картинками таких приборов. Бывают случаи, когда человек не имеет никакого желания запоминать сокращения огромного количества цоколей осветительного прибора для машин. Можно пойти другим путем, чтобы ситуации разрешилась: необходимо взять испорченную лампу, и отнести ее в магазин. Там специалист подберёт оптимально подходящий прибор, полностью идентичный старой модели.

Основные типы автомобильных ламп

Рейтинг лучших

Светодиодные приборы незаменимы в каждом автомобиле из-за того, что их устанавливают для габаритных огней и другого освещения

Чтобы они светили ярко необходимо обратить внимание на характеристики популярных брендов

W5W PHILIPS X-TREMEVISION

Модель излучает в пять раз больше теплого света в отличие от других лампочек. Параметры источников света одинаковые, поэтому их можно устанавливать в любые машины, не изменяя строение фар. У Philips X-tremeVision есть линза, которая распространяет свечение на 360º.

• производитель — Голландия;
• серия — X-tremeVision LED;
• срок использования — примерно 12 лет;
• достоинства — светодиодные LED;
• напряжение — 15 Вольт;
• мощность — 1 Ватт;
• в комплекте по две штуки;
• гарантия — 1 год.

W5W PHILIPS WHITEVISION

Эти лампочки подходят для отделки автомобиля. Их свет белый, без признаков желтого цвета, а еще они сочетаются с CrystalVision, и X-tremeVision.

• производитель — Голландия;
• серия — WhiteVision;
• период использования — около 11 месяцев;
• достоинства — теплое белое свечение;
• напряжение — 12 Вольт;
• мощность — 5 Ватт.

W5W PHILIPS LONGLIFE ECOVISION

Лампочки экологичны и их не нужно часто менять из-за высокого качества производства и долгого использования, ведь компания об этом позаботилась.

• производитель — Голландия;
• серия — LongLife EcoVision;
• период использования — примерно 3.5 года;
• преимущества — долгий срок службы;
• напряжение — 12 Вольт;
• мощность — 5 Ватт;
• в комплекте по две штуки.

W5W OSRAM

Стандартные лампочки, которые ставят на заводах при сборке автомобиля. Они подойдут водителям, для которых не важны высокие требования к освещению.

• производитель — Германия;
• серия — Original;
• срок использования — около одного года;
• достоинства — комплектуются на заводе;
• напряжение — 12 Вольт;
• мощность — 5 Ватт;
• в комплекте по 2 шт.

W5W NARVA RANGE POWER BLUE+

Свечение этих ламп приятного голубого оттенка, а строение прибора сочетается с его яркостью и низкой ценой.

• производитель — Германия;
• серия — Range Power Blue+;
• период использования — примерно 10 месяцев;
• преимущества — теплое свечение белого цвета;
• напряжение — 12 Вольт;
• напряжения — 5 Ватт;
• в комплекте по десять штук.

Обозначение ламп и их тип

Ориентироваться в отечественных маркировках источников света тяжелее, т.к. в них отсутствует информация о категории, к которой принадлежат автолампы, а определить тип цоколя без таблицы не получится. Поэтому изучать разновидности и виды автомобильных лампочек предпочтительнее по европейской классификации IEC.

Ксеноновые

Колба таких автоламп заполнена инертным газом (ксеноном), а свечение обеспечивает электрическая дуга между вольфрамовыми электродами. Благодаря высокой температуре повышается яркость свечения, а цветовой спектр приобретает синий оттенок (4600-6000 K).

Ксеноновые лампы имеют несфокусированный световой поток. Для его фокусировки применяется специальная оптика с линзами. Такие фары имеют обозначения DC, DR и DCR. Запрещено использовать такие источники света в автомобилях, конструкция которых для этого не предназначена.

Галогенные

Кварцевые галогенные лампы применяются для головного света фар. Их колбы заполнены парами галогенов (брома или йода). Наличие газа позволяет поднять температуру нити накаливания до 2700-3000 К и предотвратить выгорание вольфрама. Геометрия с применением короткой спирали обеспечивают хорошую фокусировку и спектр света, приближенный к естественному освещению. Колба таких лампочек изготовлена из кварцевого стекла.

Накаливания

С появлением галогенных автоламп классические лампы накаливания перестали использоваться в качестве основного освещения автомобиля. Внутри вакуумированной колбы из силикатного стекла находится вольфрамовая нить, обеспечивающая свечение при нагревании. В таких условиях максимальная температура нагрева спирали составляет 2000 К, а из-за большой длины нагревательного элемента сложно добиться хорошей фокусировки. Нить часто перегорает, а выгоревший вольфрам оседает на внутренней поверхности стекла.

Светодиодные

За последние несколько лет широкое распространение получили светодиодные лампы (LED). Свечение в них возникает благодаря высвобождению фотонов из полупроводников при прохождении тока, а спектр излучаемого света определяется химическим составом. Светоотдача мощных LED-ламп может составлять 70-100 лм/Вт, что в 5 раз выше, чем у галогенных аналогов. Универсальность позволяет создавать осветительные элементы любой конструкции и компоновки. Благодаря этому их можно использовать во всех системах освещения автомобилей.

Биксеноновое оборудование

Немалой популярностью пользуются биксеноновые лампы для автомобилей.
Так что такое биксенон, чем он отличается от ксенона.
В машинах для получения ближнего и дальнего света, как правило, применяются две различные по мощности лампы — Накаливания, галогеновые,ксеноновые или другие. Так вот биксенон заменяет сразу их две, поскольку имеет возможность в своей конструкции даже при нераздельной оптике менять направление света, т.е

осуществлять переключение последнего – с дальнего на ближний и наоборот.
При малом или тусклом освещении авто стоит обратить внимание на предложения современного рынка – лампочки, в основе которых биксенон. Именно биксенон способен в значительной степени улучшить световые характеристики автомобиля. В среднем, качественный биксенон отличается возможностью 3-х кратного увеличения потока света.
Световые приборы, в которых главным элементом является биксенон устанавливают в головную оптику машины

Яркий, чистый биксенон помогает улучшить видимость в темное время суток. Это повышает уровень комфорта машины. Биксенон имеет характеристику света — насыщенность свечения или, так называемую, цветовую температуру, от теплого желтого 3000К (Кельвинов) до яркого голубого 6000К и выбирается в индивидуальном порядке, в зависимости от пожеланий. Для автомобильных лампочек, в основе которых лежит биксенон, используется в основном цоколь типа Н и НВ

В среднем, качественный биксенон отличается возможностью 3-х кратного увеличения потока света.
Световые приборы, в которых главным элементом является биксенон устанавливают в головную оптику машины. Яркий, чистый биксенон помогает улучшить видимость в темное время суток. Это повышает уровень комфорта машины. Биксенон имеет характеристику света — насыщенность свечения или, так называемую, цветовую температуру, от теплого желтого 3000К (Кельвинов) до яркого голубого 6000К и выбирается в индивидуальном порядке, в зависимости от пожеланий. Для автомобильных лампочек, в основе которых лежит биксенон, используется в основном цоколь типа Н и НВ

Для того чтобы лампочки отвечали заявленным характеристикам и назначению, важно чтобы биксенон отвечал требованиям и стандартам качества.
Стандартный комплект лампочек би-ксенон включают две лампы биксенон для дальнего и ближнего света, а также мощный блок для розжига и провод подключения

Разновидности светодиодных автоламп

Все лампы классифицируются по следующим параметрам:

• типу цоколя;
• области применения;
• типу светодиодов;
• классу (премиум и эконом).

Светодиоды галогеновой и ксеноновой лампы

Это две основные разновидности. каждая из них имеет свои преимущества и недостатки. Галогеновые лампы выделяются доступной стоимостью. Вы получаете недорогой источник света. Такие лампы достаточно легко заменяются. Что касается минусов, то можно выделить повышенное потребление энергии, никто не делает адаптивный свет.

Что касается ксеноновых ламп, то они способны дать отличный свет, лампы можно заменять. Минусы точно такие же: повышенное энергопотребление, адаптивный свет трудно реализовать.

Какие светодиодные лампы лучше для автомобиля

Определиться между двумя указанными видами достаточно сложно. Здесь все зависит от того, что именно вам нужно. Если ваш бюджет ограничен, то следует присмотреться к галогенкам. Нужен более яркий свет? Тогда нужно выбрать ксеноновые лампы.

Обозначения автомобильных ламп

Многие часто встречались с расходящимися обозначениями автомобильных ламп. В следующей таблице указаны названия автомобильных ламп в старом обозначении и новом международном:

Международное обозначение	Старое обозначение	Изображение
H1	H1
H3	H3
H4	H4
H7	H7
H8 *	H8
H9 *	H9
H11 *	H11
H12 *	H12
H13 *	H13
H27	880, 881
HB1	9004
HB3	9005
HB4	9006
HB5	9007
W5W **	T10, 194
WY5W **	T10, 194
C5W	FE T10, FESTOON
T4W	BA9S
W16W **	T15, 921
P21W ***	1156
PY21W	1156
P21/4W	1157
P21/5W	1157
W21W	7440, T20
WY21W	7440, T20
W21/5W	7443, T20
P27W	3156
P27/7W	3157
R5W ***	1156
R10W ***	1156
RY10W ***	1156
T5	T5

* Следует отметить, что цоколя ламп H8, H9, H10, H11, H12 и H13 абсолютно идентичны.

** Цоколя ламп W5W, WY5W, W16W одинаковые, но диаметр самой лампы W16W намного больше, поэтому она может подойти не во все гнезда W5W. W5W, соответственно подойдет вместо любой W16W.

*** Цоколя ламп P21W, R5W, R10W, RY10W полностью взаимозаменяемы.

Буква “Y” в названии обозначает, что цвет лампы – желтый (yellow).

Обозначение “/4W”, “/5W” и “/7W” показывает, что лампа имеет 2 нити накаливания (в диодных лампах – 2 режима работы: тусклее/ярче). Цоколя у ламп одинаковые. Разница в мощности: у ламп накаливания: 4W, 5W и 7W соответственно.

В габаритах, поворотниках и стоп-лампах к цокольным лампам относятся: T4W, P21W, P21/4W, P21/5W, R5W, R10W, RY10W. К бесцокольным лампам относятся: W16W, W21W, WY21W, W21/5W, P27W, P27/7W, T5.

Цоколи светодиодных ламп для авто, типы, виды, обозначение

1. Светодиодные лампы для автосалонаДля багажника, салона машины, бардачка или номерных знаков, в качестве приборов освещения используют лампы philips с цоколем «SV8,5» и маркировкой 3175/C5W/C10W. Для штурманского освещения применяют тип «T10». Стандартные модели имеют габариты 31, 36, 39 и 42 мм в длину, и негабаритные размеры в ширину.

Выбирая наиболее оптимальные светодиодные лампы, главное вымерять внимательно длину самого осветительного прибора и ширину канавки светодиода для установки. Также на современном рынке представлено комплекты матриц с нестандартными габаритами, для сверхяркого освещения.

Светодиодные лампы для передних габаритовДля передних габаритных автоламп типа W5W применяют светодиодные бесконтактные лампы, которые имеют в начале маркировки стандарт – « T10», или цоколь с маркировкой BA9S. Так как передние габариты располагаются поблизости с лампами головного света.

Поэтому светодиодные лампы часто подвержены нагреванию, поэтому кристаллы светодиода способны это выдержать, это приводит к поломке. Конструкция светодиодных ламп имеет специальную защиту от перегрева, для этого многие современные модели ламп оборудуют стабилизатором тока, для предотвращения увеличения уровня потока энергии, если повышается градус температуры.

Специальные светодиодные лампы со встроенными автоматами намного дороже, но при этом долговечнее.3. Светодиоды для стоп-сигналов и задних габаритовВо многих современных автомобилях разработаны совмещенные светодиодные лампы габариты и одновременно стоп сигналы.

Для этого обязательными являются 2-х контактные светодиодные лампы, со стандартным цоколем. В классических моделях устанавливаются на стоп сигналах 1-о контактная лампа с цоколем.«Японцы», а также многие «американцы» используют в качестве стоп сигнала и габаритных огней бесконтактные светодиодные лампы, чаще всего (W21W и W21/5W).4.

Светодиодные лампочки для заднего ходаНаиболее распространенными получили светодиодные лампочки с цоколем BA15S одноконтактного типа. На задний ход рекомендуется применять не направленный тип ламп, а рассеивающие лампочки, чтобы избежать слепящего света.5.

Светодиодные лампы для поворотниковВ качестве электроламп указателей поворотов, нужных для передних и задних фонарей, используют лампы типа P21W, одноконтактные с цоколем BA15S. Прозрачная оптика предусматривает необходимость установить одноконтактные лампы с желтым стеклом, с маркировкой цоколя BAU15S, BAY15D, для поворотных устройств применяют светодиодные лампы WY5W (T10).Выбор автомобильных ламп напрямую зависит от потребностей водителя, назначения установки лампы и финансовых возможностей.

Какие проблемы могут возникнуть при установке светодиодов вместо штатных лампочек?

Главная проблема, с которой сталкиваются автолюбители при замене автомобильных ламп — это ошибки блока управления. Может загореться «Check», например. Это связано с тем, что блок управления отслеживает потребление тока приборами освещения, а светодиодные лампочки потребляют мало. «Мозги» при опросе ламп думают, что лампочка перегорела или возникла другая неисправность, и уведомляют водителя о проблеме со световыми приборами

В некоторых машинах можно не обращать внимание, а ездить так как есть, но случается, что фары со светодиодными источниками не светят совсем. Решить эту проблему можно двумя способами:

1. Сложный. Обратиться в сервис: и если есть такая возможность, то в блоке управления пропишут светодиодные лампы. Обычно такое возможно, если есть комплектация этой модели со светодиодами.

2. Простой — установить так называемую обманку, или балласт. В этом случае преимущество светодиодных ламп в их низком потреблении мощности исчезает, зато вы получаете от них яркий белый свет. Такие обманки называются в магазинах по-разному, как просто “обманка для светодиодных ламп”, так и “LED can-bus”.

Зачастую обманка — это обычный резистор с низким сопротивлением и высокой мощностью. Их можно купить готовые, но не все хотят платить пару-тройку сотен рублей за простое сопротивление. Поэтому автолюбители нашли выход и из этой ситуации. Итак, обманку можно сделать самому, для этого можно установить параллельно лампочкам:

1. Резистор соответствующего сопротивления и мощности. Например, для замены W5W нужен резистор сопротивлением около 28–30 Ом, мощностью более 5 Ватт (или несколько меньшей мощности, соединённых последовательно/параллельно).
2. Подключить параллельно патронам лампочек простое реле (вернее, его катушку).
3. Спрятать где-то, вне фары или фонаря обычные лампочки накаливания.

Но такие решения хороши для маломощных ламп габаритов, подсветки номера и др. При этом есть и готовые лампочки уже со встроенной обманкой.

При установке светодиодов вместо ламп ближнего/дальнего света или противотуманок придётся покупать модуль, подобный тому, что изображён ниже. При выборе лампочек учитывайте их тип (H7, H3 и т. д.).

Предыдущая
Автомобильные лампыКакие лампочки стоят в фарах ВАЗ 2107 и какие лучше поставить
Следующая
Автомобильные лампыОбзор светодиодных ламп Recarver Type R типа H7

Спасибо, помогло!2Не помогло
