Цоколи светодиодных ламп: виды, маркировка, технические параметры + как подобрать нужный

Подробнее о каждом виде

Каждый вид ламп имеет свой ресурс, и время от времени требует замены. Для этого нужно снять перегоревшую лампу, зайти с ней в магазин, где помогут подобрать аналогичную лампу. При выборе лампы в интернет магазине помощь сама не придёт. Для корректного выбора необходимо изучить тип перегоревшей лампы, и вид цоколя. Вся эта информация указывается на цоколе лампы. Лампы впереди автомобиля применяются в:

  1. фарах дальнего или ближнего света;
  2. противотуманных фарах;
  3. указателях поворотов;
  4. габаритных огнях.

В зависимости от производителя автомобиля в передних фарах используются лампы: H1, H3, H4, H7, H11, H9, D2S, D1S, D2R, D1R, HB3, HB4. Расшифровка:

  • H – Галогеновая лампа
  • D – ксенонавая лампа
  • S- для линзованной фары
  • R–для рефлекторной фары
  • HB – обозначение галогеновых ламп по американским стандартам
  • Цифра – типоразмер лампы.

Для противотуманных фар применяются лампы: HB3, HB4, H1, H3, H7, H8, H11. Расшифровка

  • H- Галогеновая лампа
  • HB – обозначение галогеновых ламп по американским стандартам
  • Цифра – типоразмер лампы.

Для габаритных огней применяются лампы: W3W, W5W, T4W, R5W, H6W. Расшифровка:

  • W перед цифрой – у лампы стеклянный цоколь
  • T перед цифрой – миниатюрная цокольная лампа (обычно светодиодная)
  • R пред цифрой – цоколь лампы диаметром 15 мм, а диаметр лампы не превышает 2см
  • H перед цифрой – галогеновая лампа
  • Сочетание цифры и буквы W – мощность лампы в ваттах

Для указателей поворота применяются лампы: W21W, P21W, PY21W, H21W, W5W, WY5W, W16W. Расшифровка:

  • W перед цифрой – у лампы стеклянный цоколь
  • P пред цифрой – цоколь лампы диаметром 15 мм, а диаметр лампы не превышает 2,5 см
  • Y перед цифрой – оранжевый цвет лампы
  • H перед цифрой – галогеновая лампа
  • Сочетание цифр и буквы W после цифр– мощность лампы в ваттах

Лампы задних фар автомобиля имеют аналогичную расшифровку, за исключением ламп задних противотуманных фонарей. Как правило в них устанавливаются лампы мощностью 21 ватт с исполнением цоколя W или P. Лампы мощностью 5 ватт с цоколем W, T, R, C применяются для освещения салона автомобиля. С- означает, что стеклянная колба находится между двумя цоколями.

Пример: надпись на цоколе лампы, установленной в передней фаре “SVS H4 12V 60/55W P43T 5000K” означает:

  1. Производитель SVS
  2. типоразмер H4
  3. для работы при напряжении бортовой сети 12 вольт
  4. мощностью 60 ватт на дальнем и 55 ватт на ближнем свете
  5. P43T –типоразмер цоколя
  6. 5000К – температура светового потока.

С развитием светодиодных технологий появилось большое количество светодиодных ламп, которые устанавливаются вместо штатных галогенок. Например маркировка светодиодной лампы «Philips H7 LED 11972ULWX2» означает, что фирма изготовитель – филипс, цоколь – H7. Сама лампа имеет светодиоды, а цифры 11972ULWX2 – это код самой лампы.

Упаковка светодиодной лампы

Первое место, где будет размещена маркировка, естественно, это упаковка самой лампы. Здесь находится вся необходимая нам информация. Правда, не всегда понятно что с ней делать и как понимать.

Рассмотрим несколько примеров упаковок:

Маркировка светодиодных ламп

Маркировка светодиодных ламп

Маркировка светодиодных ламп

Как видите, на каждой из них есть похожие показатели, это яркость лампы в люменах, ее потребляемая мощность, цветопередача, температура цвета, а также еще несколько непонятных пиктограмм. Но давайте обо всем по порядку.

Мощность

На этикетке светодиодной лампы обязательно указывается мощность. Это количество тока, которое лампа будет потреблять за час. Например, мощность 15 Ватт значит, что эта лампочка за один час работы использует только 15 Ватт энергии, а чтобы набрать один Киловатт, ей понадобится работать аж 66 часов. Обычно мощность светодиодных ламп находится в пределах 1 — 25 Ватт. Это те же самые Ватты, к которым мы привыкли при использовании ламп накаливания. Но теперь мы не можем оценивать по ним яркость как раньше. Светодиоды от разных производителей могут потреблять разное количество тока при одной и той же ярости, поэтому для измерения этого параметра теперь используются люмены, а Ватты означают только то, что они на самом деле означают — потребление энергии.

Срок службы

Иногда производители светодиодных ламп указывают на упаковках срок службы лампы

Важно понимать, что срок службы, это величина очень приблизительная. Он зависит от многих факторов, например, стабильности сети питания, окружающей среды, качества диода и т д

В нормальных условиях, по статистике, светодиодные лампы могут работать до 50 000 часов. Но производители часто указывают меньшую цифру, например, 20 000 часов и два года гарантии.

Класс энергоэффективности

Маркировка светодиодных ламп

Еще в 1992 году директивой Евросоюза производители электроприборов были обязаны указывать на упаковке уровень энергоэффективности EC. Это значение показывало насколько эффективно прибор использует энергию. Класс обозначался латинскими буквами от A до G. Класс A означал минимальное использование энергии и самую высокую эффективность, а класс G — самое высокое потребление энергии. По сути, это отношение потребляемой лампой мощности к продуцируемому световому потоку. С изобретением светодиодных ламп были введены классы A+ и A++, показывающие еще более высокую эффективность. По этому классу легко сравнивать товары и выбрать более эффективную лампу.

Другие виды контактов светодиодных ламп

Кроме вышеописанных типов разъемных соединений, существуют другие виды держателей, которые не так популярны, но применяются для LED-ламп.

Характеристика редких типов цоколей:

  1. С утопленным контактом (R). Часто используется для высокомощных приборов, например, уличных прожекторов. Если возле буквы R есть цифра, то она обозначает длину лампочки в мм.
  2. Штифтовой держатель B (байонет) – это усовершенствованный винтовой держатель, контакты которого расположены асимметрично. Это необходимо, чтобы лампа была надежно зафиксирована. Применяется в автомобилях, железнодорожном или морском транспорте.
  3. Софитный держатель имеет маркировку – S. Его контакты размещены по сторонам (на фото). Лед-лампы с таким держателем применяют в автомобилях.
  4. Фокусирующий – Р. Держатель фокусирующего типа применяют в специализированной технике, которая излучает направленный поток света, например, прожекторы, фонари. В этом разъемном соединении есть сборная линза, направляющая свет.
  5. Телефонный – Т. Лампочки с такими держателями устанавливают в пульты, мнемосхемы, щитки автоматики и т. д.

Кроме того, существуют держатели с кабельным соединением (К) и устройства для ксеноновых источников света (Н). Разъемные соединения типа W имеют стеклянный корпус, через которые выходят токовые выводы.

Плюсы и минусы светодиодных автомобильных ламп

Прежде чем хвалить или ругать светодиодные лампы, ещё раз сравним их показатели с галогеновыми и ксеноновыми источниками света, но уже по сроку службы в таблице ниже:

Параметры лампСветодиодныеКсеноновыеГалогенные
Потребляемая мощность, Вт3,53555
Срок службы25000–500005000500

Плюсы светодиодных ламп:

  1. При меньшей мощности, по сравнению с галогенками, светодиодные дают яркий свет.
  2. Длительность службы светодиодных излучателей многократно превышает этот показатель у ламп накаливания. Кроме того, LED-лампы меньше подвержены поломке при ударах и вибрациях.
  3. Меньшая температура нагрева LED-ламп позволяет разрабатывать более компактную оптику, потому что меньше вероятность оплавления пластмассовых деталей.
  4. Светодиоды разгораются почти мгновенно, быстрее чем галогеновые лампы и уж тем более, чем ксенон. Что повышает вероятность того, что вас быстрее заметят на дороге. Хотя это сомнительный плюс, потому что в последних поколениях ксенона розжиг происходит достаточно быстро, и даже можно моргать светом без всяких проблем.

Минусы:

  1. Высокая стоимость, по сравнению с галогеновыми лампами. Но хорошие галогенки дорого стоят, сопоставимо со средними по качеству LED-лампами.
  2. Неправильный выбор источников света со слишком высокой яркостью, а уж тем более с неправильным расположением излучателя, может ослеплять водителей других автомобилей.
  3. С течением времени яркость свечения светодиодов уменьшается, что снижает видимость дороги и самого автомобиля. Хотя галогеновые лампочки к концу срока службы тоже светят хуже.
  4. Из-за радиаторов охлаждения могут не подойти к фарам авто, а у ламп с кулером — он может заклинить. Это приведёт к перегреву источников света, значит, их преждевременному выходу из строя.

Какие проблемы могут возникнуть при установке светодиодов вместо штатных лампочек?

Главная проблема, с которой сталкиваются автолюбители при замене автомобильных ламп — это ошибки блока управления. Может загореться «Check», например. Это связано с тем, что блок управления отслеживает потребление тока приборами освещения, а светодиодные лампочки потребляют мало. «Мозги» при опросе ламп думают, что лампочка перегорела или возникла другая неисправность, и уведомляют водителя о проблеме со световыми приборами

В некоторых машинах можно не обращать внимание, а ездить так как есть, но случается, что фары со светодиодными источниками не светят совсем. Решить эту проблему можно двумя способами:

1. Сложный. Обратиться в сервис: и если есть такая возможность, то в блоке управления пропишут светодиодные лампы. Обычно такое возможно, если есть комплектация этой модели со светодиодами.

2. Простой — установить так называемую обманку, или балласт. В этом случае преимущество светодиодных ламп в их низком потреблении мощности исчезает, зато вы получаете от них яркий белый свет. Такие обманки называются в магазинах по-разному, как просто “обманка для светодиодных ламп”, так и “LED can-bus”.

Зачастую обманка — это обычный резистор с низким сопротивлением и высокой мощностью. Их можно купить готовые, но не все хотят платить пару-тройку сотен рублей за простое сопротивление. Поэтому автолюбители нашли выход и из этой ситуации. Итак, обманку можно сделать самому, для этого можно установить параллельно лампочкам:

  1. Резистор соответствующего сопротивления и мощности. Например, для замены W5W нужен резистор сопротивлением около 28–30 Ом, мощностью более 5 Ватт (или несколько меньшей мощности, соединённых последовательно/параллельно).
  2. Подключить параллельно патронам лампочек простое реле (вернее, его катушку).
  3. Спрятать где-то, вне фары или фонаря обычные лампочки накаливания.

Но такие решения хороши для маломощных ламп габаритов, подсветки номера и др. При этом есть и готовые лампочки уже со встроенной обманкой.

При установке светодиодов вместо ламп ближнего/дальнего света или противотуманок придётся покупать модуль, подобный тому, что изображён ниже. При выборе лампочек учитывайте их тип (H7, H3 и т. д.).

Предыдущая
Автомобильные лампыКакие лампочки стоят в фарах ВАЗ 2107 и какие лучше поставить
Следующая
Автомобильные лампыОбзор светодиодных ламп Recarver Type R типа H7

Спасибо, помогло!2Не помогло

Особенности держателей

Резьбовые

Этот вид соединительных разъёмов используется почти во всех светильниках в доме – от люстр до настенных бра. Адаптация светодиодных ламп под этот тип цоколя способствовала постепенному отходу в прошлое лампочек накаливания и экономок. Сам держатель с резьбой соединён с колбой лампочки крепким клеем

Из-за этого стоит крайне осторожно заменять вышедший из строя экземпляр. Если цоколь остался внутри патрона, для извлечения лучше всего использовать плоскогубцы

Штырьковые

Разъём ЛЕД с маркировкой G, в сравнении с галогенным «собратом», даёт более яркое свечение, дольше служит, почти не греется, «ест» мало энергии. Часто для координирования светового потока в одном нужном направлении, в лампы с резьбовым LED-держателем монтируют светоотражатель. Широко распространены керамические G цоколи с надёжно изолированными проводами.

Параметры сети


Рисунок 4. Драйвер светодиодного осветительного прибора

Все светодиоды функционируют только при подаче постоянного тока. Обычная сеть в розетке предполагает переменный ток с высоким показателем напряжения. Поэтому одним из основных компонентов любого осветительного прибора представляется драйвер. Данный источник питания создается на основе ШИМ модуляции и может похвастаться высокой надежностью.

Большая часть современных лампочек оснащаются встроенным драйвером, устанавливаемым во внутренней части радиатора. Этот компонент выпрямляет переменный ток и ограничивает напряжение. Драйвер может работать только с тем прибором, в который установлен. Он не рассчитан на дополнительную нагрузку извне.

Встречаются и выносные драйверы, применяемые на специфических источниках света и светодиодных лентах. В частности, при организации RGB подсветки используются усложненные схемы драйверов, способные подавать свое значение напряжения на каждый кристалл. Без подобной функции сформировать многоцветную подсветку невозможно.

Характеристики держателей с резьбой

Резьбовые изделия — наиболее покупаемые варианты цоколей. Оборудуют ими торшеры, настольные лампы, светильники, фонари. В бра, малогабаритных настольных лампах, навесных светильниках и люстрах чаще используют лампу E14.

Лампы LED с таким переходником постепенно вытесняют из домашнего обихода лампы накаливания, «экономки».

Источник света с цоколем Е27 — более совершенный аналог 90 Вт лампы накаливания. При мощности 11 Вт, она выдает такую же освещенность, как и ее более мощный прототип

Для светильников большой мощности наиболее подходящими являются цоколи Е40. Их применяют в промышленных цехах, в уличном освещении.

Есть и менее востребованные виды резьбовых цоколей:

  • Е10, Е12, Е17 — мелкие с диаметрами 10, 12 и 17 мм соответственно;
  • Е5 — микроскопический с диаметром 5 мм;
  • Е26 — средний.

Резьбовой цоколь прикреплен к колбе посредством клеевого соединения

Если потребуется заменить лампу, нужно делать это осторожно, иначе цоколь может отколоться. В случае когда такое все же произойдет, нужно обесточить осветительный прибор

Следующее, что нужно сделать — аккуратно выкрутить поврежденный цоколь при помощи плоскогубцев. А лучше во избежание подобных ситуаций советуют при замене лампы резьбу натирать графитом.

Световой поток

Световой поток – параметр мощности свечения ЛЕД прибора, измеряемый в люменах. Характеристика позволяет определить эффективность и экономичность конкретной модели в установленных условиях эксплуатации.

По световому потоку производится сравнение светодиодных приборов с лампами накаливания и другими источниками света. Для этого применяют особые таблицы.

Мощность светового потока в разы выше, чем у других источников света. Подбирая модели по этим параметрам, не стоит забывать о том, что после выработки времени эксплуатации светодиодные модели значительно теряют в яркости.


Рисунок 1. Показатели светового потока

Что такое цоколь лампочки

Цоколи лампочек соответствуют международным стандартам.

Для крепления и подачи питания к источнику искусственного света используют винтовой или штекерный разъем. Конструкция колодки обеспечивает фиксацию лампочки в патроне и поддерживает отвод части избыточного тепла. Металлические контакты, разделенные изолятором, необходимы для подвода питания.

Разъемная конструкция обеспечивает быстрое снятие вышедшего из строя узла, но отмечены случаи пригорания (замечание касается винтовых схем, имеющих нестабильную поверхность соприкосновения).

Разновидности

Распространенные фиксаторы для электрических лампочек:

  • цилиндрические с полукруглой резьбой и центральным пятаком;
  • с расположенными сбоку металлического стакана штифтами для фиксации в патроне;
  • установленные по торцам колбы.

Существуют дополнительные разновидности креплений. Автомобильный стандарт H предусматривает направляющий штифт для позиционирования детали в патроне фары. Для удержания предназначена пружинная металлическая скоба на крючке.

Цилиндрический фиксатор с полукруглой резьбой является самым распространенным.

Конструкция

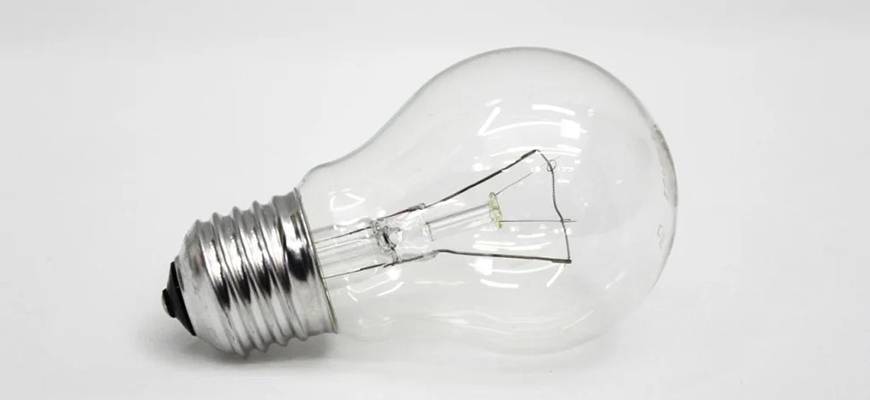

Классическая модель Эдисона состоит из внешнего металлического стакана и центрального контакта, между которыми расположена изоляционная прокладка. Элементы подключены к бытовой сети переменного тока или батарейке. Металл проводит электрический ток и обеспечивает подачу напряжения к светодиодам или вольфрамовой спирали.

Угол излучения

Лампочки накаливания излучают свет во все стороны, так как имеют прозрачную колбу. В большинстве случаев это никому не мешает. Но если необходимо создать направленное освещение, такое излучение будет характеризоваться большими потерями. Светодиоды излучают свет пучком. Это означает, что подобных потерь не будет, так как свет направлен на определенные объекты.

Градус излучения в зависимости от вида лампочки.

Чтобы изделие могло осветить больше пространства, под колбой чипы устанавливают под разными углами. Если это ночник или точечная подсветка, не понадобится большой угол рассеивания. Для комнаты в квартире или доме приемлемым считается угол 180°. Если необходимо заполнить светом большое пространство, следует выбирать лампу с углом 270°.

Параметры

Есть несколько важных характеристик, на которые следует обращать внимание. К ним относятся описанные ниже пункты

Коррелированная цветовая температура. Проще говоря, коррелированная цветовая температура (CCT) — это цвет белого света. К примеру, классическая лампа накаливания мощностью 60 Вт составляет около 2700 К при полной яркости. CCT выражается в градусах Кельвина, часто сокращается до K. Обычно, на коробке изделия присутствуют цифры, такие как 2700 K и 5000 K. Чем ниже число, тем «теплее» цвет. 2700 К можно охарактеризовать как теплый белый, а 5000 К можно считать холодным белым. Большинство продуктов внутреннего освещения производят свет в диапазоне от 1800 К до 6500 К.

Характеристики по типам ламп

Люмен. Люмены — это яркость источника белого света. Часто можно встретить много лампочек, рекламируемых с такими терминами, как «Эквивалент 60 Вт». В основном эти заявления ложны. Например, есть ряд лампочек «Эквивалент 60 Вт», которые на самом деле имеют люмены ближе к лампе 40 Вт.

Вам это будет интересно Как сделать нужный коэффициент светового потока

При замене Led ламп следует использовать следующие значения люменов, чтобы найти светодиодный эквивалент:

  • 40 ватт: ~ 400 люмен.
  • 60 ватт: ~ 800 люмен.
  • 75 Вт: ~ 1100 люмен.
  • 100 Вт: ~ 1600 люмен.
  • 150 Вт: ~ 2200 люмен.

Обратите внимание! При замене светодиодной лампы на 60 Вт, необходимо подбирать устройство с яркостью около 800 люмен. Индекс цветопередачи

Индекс цветопередачи (CRI) — это показатель того, как «реальные» или точные цвета выглядят под источником белого света. Значения CRI варьируются от 0 до 100. Для большинства приложений, чем выше CRI, тем лучше. CRI дневного света составляет около 100. При сравнении с оранжевым освещением уличного фонаря, трудно различить цвет чего-либо. Он будет иметь CRI, близкий к 0. Классические лампы накаливания имеют очень высокий CRI около 100. Большинство светодиодов, продаваемых сегодня, имеют около 80 CRI. Однако встречаются лампочки с CRI 90 или выше

Индекс цветопередачи. Индекс цветопередачи (CRI) — это показатель того, как «реальные» или точные цвета выглядят под источником белого света. Значения CRI варьируются от 0 до 100. Для большинства приложений, чем выше CRI, тем лучше. CRI дневного света составляет около 100. При сравнении с оранжевым освещением уличного фонаря, трудно различить цвет чего-либо. Он будет иметь CRI, близкий к 0. Классические лампы накаливания имеют очень высокий CRI около 100. Большинство светодиодов, продаваемых сегодня, имеют около 80 CRI. Однако встречаются лампочки с CRI 90 или выше.

Виды цоколей светодиодных ламп

Цоколь служит для фиксации лампы в патроне и подведения к ней электрического тока. Его конфигурация во многом зависит от функционального назначения лампы и условий, в которых она будет эксплуатироваться. Среди всего многообразия цоколей необходимо выделить три основных типа: резьбовые, байонетные и двухштырьковые. Разберем отличительные черты каждого из них.

Цоколь Эдисона (резьбовой)

Наиболее распространенный тип соединения, предложенный Томасом Эдисоном еще в 1894 году. Лампы с резьбовым цоколем имеют маркировку вида Exx, где xx — наружный диаметр цоколя в миллиметрах. В России, странах СНГ и Евросоюза наибольшее распространение получили модификации, перечисленные в таблице ниже.

ТипДиаметрАльтернативное названиеКод IECСфера применения ламп
E1010 ммМиниатюрный цокольIEC 60061-1 (7004-22)Радиоэлектроника (светосигнальная арматура), декоративное освещение (гирлянды, контурная подсветка)
E1414 ммМиньонIEC 60061-1 (7004-23)Используются в бра, ночниках, многорожковых люстрах
E2727 ммЦоколь ЭдисонаIEC 60061-1 (7004-21)Применяются в большинстве типов бытовых светильников
E4040 ммГолиафIEC 60061-1 (7004-24)Созданы для эксплуатации на промышленных объектах и организации уличного освещения

В странах Северной Америки действуют несколько другие стандарты, что объясняется использованием английской системы мер вместо международной десятичной. В США и Канаде аналогом E27 являются дюймовые цоколи E26, а миньонами принято называть лампочки E17.

Байонетный (штыковой) цоколь

Термин произошел от французского слова «baïonnette», что дословно переводится, как «штык». Фиксация светодиодной лампы осуществляется за счет перемещения цоколя по оси и последующего его поворота внутри патрона, при этом боковые штифты входят в специально предусмотренные для них пазы (механизм напоминает крепление штык-ножа к стволу винтовки).

Данный тип соединения отличается высокой устойчивостью к вибрации, в связи с чем широко применяется в автомобилестроении, на морском и железнодорожном транспорте, а также в осветительных приборах, используемых на промышленных объектах. Единственной страной, где байонетные цоколи используются в быту, является Великобритания.

Существует три разновидности байонетных цоколей, отличающихся расположением штифтов друг относительно друга:

  • BA — наиболее распространенный вариант, штифты расположены симметрично;
  • BAY — один из штифтов смещен по высоте;
  • BAZ — один из штифтов смещен не только по высоте, но и по радиусу.

Асимметричное расположение штифтов помогает зафиксировать лампу в патроне под определенным углом и сфокусировать световой поток в нужном направлении. Такой тип соединения используется, например, в автомобильных фарах ближнего и дальнего света, габаритных и сигнальных огнях.

Двухштырьковый цоколь (bipin)

Цоколи данного типа были изначально разработаны для галогенных ламп со встроенным отражателем (MR и PAR) и энергосберегающих люминесцентных моделей. Подключение к электросети осуществляется посредством пары металлических штырьков, которые также выступают и в роли фиксирующих элементов. Стандартная маркировка начинается с латинской G (обозначает тип цоколя), за которой может следовать буква U, X, Y, Z (модификация) и цифры, которые указывают на расстояние между контактами в миллиметрах. Диаметр самих контактов варьируется в пределах 0.65–1.75 мм.

Цоколи светодиодных ламп

Классификация ламп по типу цоколя — чрезвычайно удобный способ, который используется многими продавцами осветительной техники, как в нашей стране, так и за рубежом. Цоколь служит для крепления лампы в патроне. Также через него осуществляется подача электроэнергии. Светодиодные (LED — Light Emitting Diode) лампы сравнительно недавно стали доступны для рядового покупателя. Еще несколько лет назад они стоили неоправданно дорого. Однако последнее время эта технология развивается бурными темпами. Стоимость одного люмена, произведенного светодиодными источниками света, понизилась в несколько раз, а технические параметры, такие как световая отдача, яркость, энергоэффективность, уже давно превзошли показатели других видов ламп. К тому же надо отметить одну особенность, которая в наибольшей мере присуща светодиодным лампам. Раньше было принято, что каждый класс осветительных приборов выпускался со своим видом цоколя. Это обуславливалось как конструктивными особенностями каждого вида ламп, так и преимущественными областями применения. Разработчики и производители светодиодных ламп поступили иначе. Изначально была сделана ставка на прямую замену ламп старого образца. Т.е. для замены лампы накаливания, галогенной, люминесцентной, энергосберегающей на светодиодный аналог достаточно иметь информацию о ее цоколе и просто приобрести светодиодную с таким же. В результате получим множество неоспоримых достоинств – от сбережения электроэнергии и экономии бюджета до отсутствия вредных веществ (ртуть, тяжелые металлы), ультрафиолетового излучения и пульсаций.

Теперь обсудим, какие же цоколи для светодиодных ламп пользуются наибольшей популярностью. Начнем с цоколя «Эдисона», резьбового соединения с патроном разного диаметра. Исторически он использовался в лампах накаливания. Число, указанное после буквенного обозначения в этом случае обозначает диаметр цоколя в миллиметрах. Т.е., например, маркировка Е27 говорит о том, что перед Вами цоколь «Эдисона» диаметром 27мм, а светодиодная лампа G9 аналогично имеет ширину цоколя 9 мм.

Обозначение другого класса цоколей начинается с латинской буквы G. Это штырьковое соединение с патроном, где последующие цифры показывают расстояние между контактами (тоже в миллиметрах). Вторая буква в маркировке указывает на некие особенности цоколя. К примеру, GU10 предполагает наличие утолщений на конце штырьков. Данный вид цоколя использовался либо в галогенных (G4, G9, GU5.3, GU10, GX53), либо люминесцентных (G13, G5, G23, G24) лампах.

Отдельно надо отметить цоколь, название которого начинается с латинской буквой R. Так маркируется цоколь с утопленным контактом, последующая цифра показывает его толщину в миллиметрах. Этот вид соединения применяется для линейных галогенных ламп в прожекторах.

В этой статье мы не будем останавливаться на других видах соединений и цоколей, т.к. в настоящий момент они либо практически не применяются в светодиодных лампах, либо исторически мало используются на территории РФ.

В таблице наглядно представлены все основные типы цоколей для светодиодных ламп.

В заключение отметим некоторые сложности, с которыми можно столкнуться при прямой замене ламп на светодиодный аналог:

  1. Габаритные размеры светодиодных ламп могут отличаться от размеров тех традиционных ламп, на смену которым они пришли.
  2. Трансформаторы от галогенных ламп не подходят для питания светодиодных.
  3. Не всегда возможно использование диммеров от ламп накаливания и «галогенок». Дело в том, что для этого эффекта в светодиодных лампах применяются специальные электронные устройства, работающие по принципу ШИМ (широтно-импульсная модуляция). Для получения качественного диммирования рекомендуем поменять и старый выключатель с реостатом на специальный контроллер. Это позволит управлять световым потоком светодиодной лампы, в том числе и дистанционно. Другой вариант – это покупка диммируемой светодиодной лампы. В этом случае в драйвер монтируется специальная микросхема, позволяющая лампе менять яркость при изменении входящего напряжения. Такие лампы стоят несколько дороже обычных.
  4. При демонтаже люминесцентной лампы необходимо предварительно удалить ПРА (пускорегулирующий аппарат), из светильника, а затем подключить светодиодную лампу непосредственно к клеммам.

Обо всем этом подробнее Вы сможете ознакомиться на нашем сайте в других статьях, а также разделах и описаниях конкретных ламп.

Характеристики популярных типов цоколей для ламп освещения

Цоколь Е14

Всеми любимый популярный «миньон». Подходит под множество типов лампочек, используется как для декоративного, так и для обычного освещения. Наиболее часто потребляется под лампы накаливания, так как энергосберегающий вариант стоит дороже. Также не стоит забывать и о led-разновидности, что не имеют недостатков, присущих лампам, упомянутым выше. Из-за своей компактности «миньоны» пользуются широким применением, ведь их можно вставить практически в любой светильник или люстру.

Цоколь E27

По свойствам такой же, как и вышеназванный Е14, отличающийся от него только более древней историей происхождения и большей известностью. Касательно универсальности, то здесь обе конструкции практически одинаковы, ведь в случае чего есть несчитанное количество специальных адаптеров.

Цоколь G4

Рассчитан на напряжение от 12 до 24В, ориентировочный срок службы – до двух тысяч часов. Предназначены для совсем миниатюрных лампочек галогенового типа, которые исполняют исключительно декоративную роль в освещении.

Цоколь G5

В отличии от своего более мелкого подтипа, рассчитан и на светодиодные лампы. Их часто используют в навесном потолке для локального освещения отдельных элементов внутреннего декора помещения.

Цоколь G9

Отличаются своей работой без трансформаторов, используются в обычной сети 220В. Устанавливаются во многих светильниках и люстрах, лампы как правило галогенные (тогда цокольную часть делают стеклянным), но встречаются и светодиодные вариации (в таком случае стекло заменяют пластмассой). Занимают второе по популярности место после винта Эдисона.

Цоколь 2G10

Это комбинация двух аналогичных конструкций. Имеет четыре штырька и изготавливается специально под особо плоские лампы люминесцентного типа, которые используются для характерных настенных светильных приборов, либо их потолочных вариантов.

Цоколь 2G11

Еще более компактный вариант, предназначенный для люминесцентных ламп, которые вставляются в светильники особо малых габаритов, что совершают освещение небольшой территории, но тем не менее используются как для внутреннего, так и для наружного осветления прилагаемой площади.

Цоколь G12

Предназначены для металлогалогенных небольших лампочек, которые отличаются прекрасной цветопередачей и светоотдачей, поэтому широко используются в сфере ландшафтного дизайна, часто для подсветки фасадов, монументов или фонтанов. Относительно долговечны. Стабильно работают в наружных условиях и в целом неприхотливы. Довольно популярная подгруппа.

Цоколь G13

Применимы для установления стандартных ламп люминесцентного типа Т8, с колбой, диаметр которой до 26 мм. Их газоразрядный подвид отличается повышенной экономичностью сравнительно большой освещаемой площадью и явно большей долговечностью, чем аналогичные лампы накаливания. Используется как правило для внутреннего пространства.

Цоколь R50

Самая популярная сфера потребления этой группы – в спотах (разновидность точечных светильников) или в подвесных потолках. Зеркальные лампы набирают известности в домашнем освещении из-за своей низкой стоимости. Тип колбы зачастую каплевидный.

Сравнение основных параметров светодиодных ламп и ламп накаливания, таблица соответствия мощности и светового потока

Как заменить люминесцентную лампу на светодиодную?

Что такое люминесцентная лампа и как она работает?

Что такое галогенная лампа, где используется, как выбрать галогенную лампу для дома

Что такое цветовая температура светодиодных ламп?

Как выбрать светодиодную ленту для подсветки, типы светодиодных лент, расшифровка маркировки

Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
