Основные виды и их особенности
Описываемые изделия могут быть раструбными, безраструбными, напорными и безнапорными. Во многих отраслях промышленности нашли свое широкое применение трубы, которые обозначаются аббревиатурой ВШЧГ. В составе такой трубы шаровидный графит, он делает изделие более эластичным и вязким. Такие трубы заменяют аналог из серого чугуна. По свойствам их можно приравнять к литой и кованой стали. По механическим характеристикам эти трубы могут конкурировать со стальным изделиям из-за высокого коэффициента стойкости к коррозии. Срок их эксплуатации в 8 раз выше аналогов. Напорные изделия можно использовать для работы с агрессивными веществами. Они хорошо себя проявляют зимой. Им не страшны морозы.
Трубы высокопрочны, а значит, их можно прокладывать под шоссейными трассами, глубина монтажа при этом может быть довольно внушительной. Такая чугунная канализационная труба, размеры и ГОСТ которой были упомянуты выше, может быть раструбной или иметь резиновые уплотнения.
Как соединяют трубы SML и SME?
Безраструбные канализационные трубы из чугуна соединяют одну с другой, используя для этого специальные стягивающие фиксирующие устройства. Эти соединительные элементы состоят из стального стягивающего хомута и эластичной муфты, которую накладывают на область стыка.
На практике применяются две модификации стяжки стального хомута – одним винтом (CE) или двумя винтами (CV). Материал эластичной муфты обеспечивает высокое качество герметичности, а свойства стали стягивающего кольца исключают появление коррозии.
Металлические хомуты и муфты, дополненные эластичными вставками, обычно используются для соединения между собой безраструбных чугунных труб. Существует несколько модификаций таких скрепляющих элементов
Хомуты соединительные используются не только для связи отдельно взятых патрубков при построении трубопровода. Эти же компоненты применяются для соединений с фасонными деталями.
Хомуты производятся под различные монтажные диаметры и рассчитаны под весь диапазон рабочих давлений. Есть модификации хомутов с эффектом звукопоглощения, применяемые в устройстве бесшумной канализации. Их монтаж не требует применения дополнительной звукоизоляции в местах проходов трубопроводов сквозь перекрытия.
Галерея изображений
Фото из
Использование хомутов и фасонных деталей
Устройство канализационной системы в подвале
Варианты сборки канализационной системы
Укладка на теплоизоляцию и между плит утеплителя
Раструбные элементы соединяются по принципу вставки ровного конца одной трубы в раструбную часть другой. Мягкость соединения и герметичность, как правило, обеспечивается резиновым кольцом, которое запрессовано в паз, имеющийся на внутренней поверхности раструба чугунной трубы.
Также есть схема, где герметичность соединения в раструбе (и мягкость) достигается заполнением зазора между трубами уплотнительным материалом.
Практика построения систем канализации на основе раструбных труб из чугуна предусматривает использование одного из пяти вариантов соединений (А, Б, В, Г, Д). Четыре из них с уплотнителями в виде резиновых колец (5, 6) и одно в виде просмоленного жгута (3)
Для раструбных элементов характерны следующие виды герметизации и фиксации соединений:
- Чеканка асбоцементным наполнителем.
- Установка уплотнительной манжеты.
- Установка самоуплотняющегося кольца.
- Использование накидного фланца с болтовым креплением.
- Применение упорного шипа.
Практикуется также методика фиксации трубного соединения с помощью горячей и холодной сварки, но применяется она крайне редко. Объясняется это сложностью технологии сварки чугуна. К тому же для производства сварочных работ по чугуну требуются специалисты, профессиональный сварочный инструмент и дорогостоящие электроды на основе никеля.
С особенностями выбора труб для сооружения внутренней канализационной системы ознакомит статья, в которой детально изложены все аргументы и рассмотрены характеристики различных видов.
Трубы стальные
Стальные канализационные трубы для наружной канализации тоже используются довольно часто. По многим параметрам эти изделия могут соперничать с чугунными аналогами, однако существенные недостатки стали постепенно снижают спрос.
В числе преимуществ стоит отметить:
- простоту обработки и монтажа;
- низкую стоимость;
- возможность переносить резкие перепады температур;
- использование при высоких температурах;
- прочность при механических воздействиях.
Неудобство использования в бытовой канализации объясняется несколькими особенностями:
- большим весом — как и в случае с чугунными трубами, стальные требуют специальной техники при укладке;
- подверженностью коррозии — даже с учетом антикоррозийного покрытия такие трубы через 10-20 лет начинают покрываться ржавчиной.
Чугунные трубы для канализации
Пластиковые трубы, из-за своей дешевизны и других преимуществ, практически полностью вытеснили чугунные аналоги в канализационных системах. Однако, благодаря отдельным техническим характеристикам, чугунная труба по прежнему остается востребованной при устройстве канализации. Их можно встретить не только в старых системах, но и в новых.
Конечно трубы из чугуна нельзя назвать идеальным материалом для обустройства трубопроводов, но все же это довольно надежные изделия, обладающие рядом преимуществ. Хотя чугун и хрупкий материал, при механическом воздействии: удар или падение, он может расколоться, но при аккуратном монтаже он прослужит не одно десятилетие.
Технические характеристики чугунных труб
Чаще всего чугунные трубы используются для канализации в многоэтажных домах и производственных помещениях. Канализация частного дома менее подвержена большим нагрузкам, поэтому там они применяются редко.
В основном их используют при прокладке наружной канализации, то-есть там где трубопровод проходит вне дома и подвержен сильным нагрузкам. Чугунные трубы выдерживают нагрузку от давящего на них грунта.
Эксплуатационные характеристики чугунной трубы:
- высокая прочность и износостойкость – по статистике они имеют самый маленький процент аварий трубопровода;
- устойчивы к гидро ударам – выдерживают нагрузку до 550 Н/мм²;
- хорошая шумоизоляция;
- укладываются на глубину до 10 м.;
- выдерживают низкие температуры – до минус 60°С;
- можно укладывать «дугой» не используя соединительных элементов;
- срок эксплуатации 80 лет.
Гарантийный срок службы чугунной трубы составляет 80 лет, при качественном монтаже и правильной эксплуатации этот срок увеличивается до 100 лет и больше.
Виды и классификация чугунных труб
В зависимости от сферы применения чугунные трубы классифицируются на:
- напорные — ВШЧГ (чугун высокопрочный с шаровидным графитом);
- безнапорные — ЧК (чугунные канализационные);
- безраструбные — SML;
- напорные раструбные — ЧНР (чугунные напорные раструбные).
Рассмотрим эти разновидности подробнее.
Основная сфера применения напорных труб из чугуна – промышленное производство. За счет добавления в чугун графита шаровидной формы он становится пластичным и вязким. Что позволяет ему заменять изделия из простого чугуна и литой или кованой стали. Напорные трубы успешно соперничают с трубами из стали, связано это с их высокими показателями коррозионной стойкости и сроком службы, который больше в 3 — 8 раз.
Они могут использоваться в агрессивной среде и при низких температурах, обладают высокой прочностью, поэтому используются для устройства канализации на большой глубине и под автомагистралями. Производятся как с раструбным соединением, так и с использованием резиновых уплотнительных манжет.
Безнапорные
Чугунная труба этого вида не такая прочная как предыдущая. Для их производства применяется пластинчатый графит. Поэтому, безнапорные чугунные трубы используются только в системах без высоких нагрузок, например при прокладке внутренней канализации. Преимуществом данных изделий заключается в возможности совмещения с пластиковыми трубами (для этого используются резиновые переходники) и повторное использование (при аккуратном демонтаже).
Безраструбные
Для изготовления безраструбных изделий используется чугун с добавлением большого количества графита. Внутри они покрыты специальными составами на основе эпоксидной смолы, что позволяет уменьшить образование наслоений. Так же это покрытие защищает трубу от коррозии что позволяет использовать ее в агрессивных средах.
Достоинством SML труб является: нет необходимости в дополнительной огне- и звукоизоляции, высокая прочность и устойчивость к высоким температурам. Так как у них отсутствует раструб, то соединяются они с помощью специальных хомутов. Основная сфера применения устройство систем водоотведения.
Раструбные
За долгие годы использования, чугунная труба с раструбом не потеряла актуальности и до сих пор является востребованным материалом. Их преимуществом считается — долговечность, если сравнивать с изделиями из металла, которые очень быстро ржавеют.
Недостаток — хрупкость, что делает процесс монтажа немного сложнее. Для защиты от коррозии внутренняя и наружная поверхности покрыты битумными составами.
Размеры и цены чугунных труб
- внутренний диаметр — условная проходимость, для домашнего использования используется в основном величина 50, 100 и 150 мм.;
- строительная длина — размер трубы не учитывая раструб, может быть от 750 до 2200 мм.
Глубина залегания труб
По ГОСТу, канализационные трубы для наружной канализации следует располагать с учетом уровня промерзания почвы. В среднем этот показатель варьируется от 0,5 до 2 метров, однако для каждого региона существуют свои отметки. Так, западные и южные части России имеют глубину промерзания около 0,5 метра, на юге Сибири и на Урале этот показатель равен 1-1,5 метра, а ближе к Центральной Сибири он возрастает до 2 м.
Еще одной важной деталью является угол уклона трубы. Это важно предусмотреть по причине того, что отсутствие такового приводит к нарушению стока и возникновению застоев в канализации
Для правильного монтажа канализационных труб для наружной канализации траншею копают на 10-15 см шире диаметра самих изделий. Это обеспечит более удобную укладку и правильную работу всей системы.
Дно траншеи засыпают слоем песчаной подушки толщиной 5 мм.
При укладке следует предусмотреть уровень залегания индивидуального септика или общего коллектора.
В заключение можно отметить, что монтаж канализационных труб для наружной канализации — задание крайне сложное и ответственное. В рамках этой работы предстоит проделать несколько важных этапов по выбору подходящего оборудования, подготовке проекта и проведению качественного монтажа с привлечением специалистов. Только в этом случае внешняя канализационная система будет бесперебойно работать и не потребует ремонта уже в ближайшие несколько лет.
Как правильно перевести дюймы
Для таких вычислений существуют специальные таблицы. Возьмем, например, трубу с D = 1″. Наружный диаметр трубы для водопровода не будет иметь значение 25,4 мм. Трубная цилиндрическая резьба имеет наружный D = 33,249 мм. Почему это происходит?
Нарезка резьбы выполняется только по наружному диаметру. Следовательно, значение номинального диаметра нарезанной резьбы по отношению к внутреннему значению становится условным. Чтобы сделать расчет диаметра трубы для водоснабжения, нужно взять 25,4 мм и прибавить толщину стенки, умноженную на 2, получится 33,249 мм. С переводом дюймовых значений диаметров водопроводных труб в мм можно ознакомиться в нижеприведенной таблице.
Стандартные диаметры стальных труб на таблице с толщиной стенки и массой регулирующимися ГОСТ. (Для водопроводных труб.)

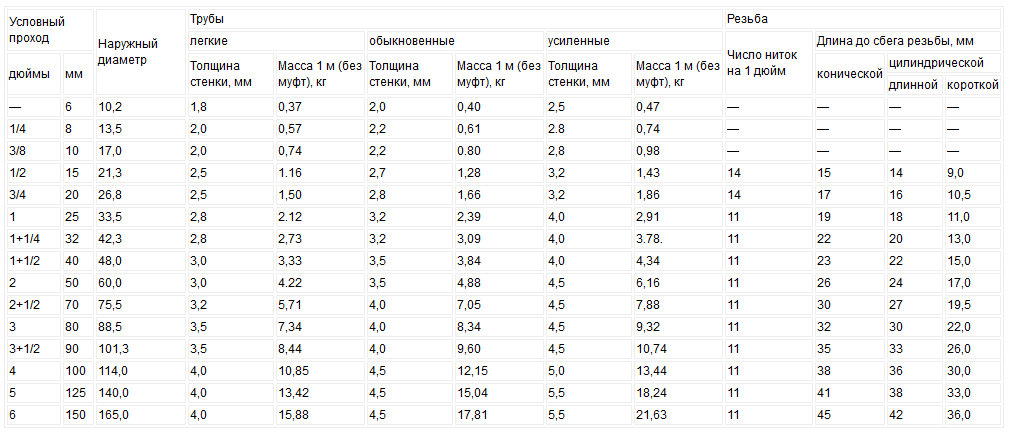

Трубы стальные водо-, газопроводные (выписка из ГОСТ 3262-75)
Таблица перевода диаметров водопроводных труб из дюймов в миллиметры
Таблица перевода дюймов в миллиметры
Как ремонтировать
Чтобы заделать трещину в канализационной чугунной трубе, необходимо произвести ее ремонт. Для этой цели понадобится приготовить специальную смесь, состав ее несложно найти в интернете.
После того как смесь приготовлена, при помощи шабера разделываются и углубляются края трещины. Далее производится обезжиривание. На завершающем этапе образованное углубление необходимо замазать ранее приготовленной смесью.
Восстановить герметичность также можно при помощи самодельного хомута. Для этого понадобятся два-три куска плотной резины и металлические пластины к ним. Полученная в результате прокладка прижимается к трубе при помощи обруча, оснащенного болтом для стягивания.
Вместо обруча можно использовать проволоку, затянув ее при помощи плоскогубцев, но надежность такого хомута будет сомнительной.
Фитинги
Фитинги тоже влияют на выбор труб для канализации, хоть и в меньшей степени. Фитинги — это соединительные детали трубопровода, которые позволяют разветвлять, закрывать трубы или направлять их в другую сторону.
Наиболее распространены фитинги для пластиковых труб. Они выполняются из тех же полимеров: ПВХ, ПП, ПЭ — имеют разные диаметры и размеры и просты в монтаже. Ассортимент металлических фитингов скромнее.
Монтировать их так же легко, но самих деталей и их размеров меньше. То же самое и с керамическими фитингами. Для остальных видов труб фитинги вообще не продаются, они соединяются по-другому. В плане фитингов полимерные трубы лучше для канализации.
Но пластиковые трубы вместе с этим всегда лёгкие и в дополнение эластичные. Облегчаются монтаж и стыковка. При этом трубы из разного пластика легко соединяются и между собой.
Поэтому внутреннюю и внешнюю канализацию можно делать из разных, наиболее подходящих полимеров. Очевидно, что за трубопроводами из пластика будущее и для внутренних систем канализации, и для внешних.
Демонтаж трубопроводов из чугуна
Для демонтажа систем канализации из чугуна рекомендуется использовать углошлифмашину (болгарку). В целях безопасности при резке необходимо пользоваться средствами защиты (очками защитными и респиратором).
Не допускается применять металлический молоток. Необходимо использовать резиновые или деревянные насадки. Полностью трубу разрезать не придется. Пропилив небольшой разрез, нужно сместить части трубы. Хрупкий металл даст трещину и позволит произвести разборку.
Большой вес труб из чугуна сильно усложняет монтаж, ремонт и демонтаж трубопроводов, повышая трудоемкость. Срок службы (в 2 раза выше срока годности пластиковых труб) компенсирует понесенные затраты.
Особенности и преимущества напорных труб «Свободного Сокола»
Главная отличительная особенность продукции Липецкого завода – использование в производстве модифицированного чугуна, благодаря магнию графитные включения из плоских преобразовались в шаровидные, наделив металл следующими свойствами:
- коррозийной стойкостью;
- пластичностью;
- ударопрочностью;
- прочностью на разрыв.
Строение чугунных труб ВЧШГ
Сортамент составляют чугунные трубы ВЧШГ ⌀ 80 – 1000 мм и длиной 6 м с внешним и внутренним покрытием.
Внешнее покрытие – композитный состав с содержанием цинка и битумный лак или синтетическая смола (наносится по предзаказу, толщина слоя 25 микрон). Цель нанесения защитного слоя – обеспечить трубы чшг дополнительной антикоррозийной устойчивостью от внешних воздействий.
Внутреннее покрытие – внутренние стенки изделий по ГОСТ ВЧШГ покрываются цементно-песчаной смесью (ЦПП), благодаря которой обеспечивается пассивная и активная защита от агрессивного воздействия рабочих сред, улучшая гидравлические свойства трубопроводов.
Преимущества напорных труб
- Срок эксплуатации чугунных канализационных и водопроводных труб в условиях умеренных нагрузок может достигать 80 – 100 лет.
- Улучшенные механические свойства чугунных напорных труб позволяют использовать их в сложных климатических условиях и в различных грунтах, так как они не поддаются деформации и повреждениям, как при перепадах температур, так и при усадке грунта и повышении внешнего давления на трубы.
- Максимально низкая цена труб ВЧШГ, достигается за счет использования современных технологий производства по ГОСТ, которые позволяют существенно снизить себестоимость продукции.
Каких видов бывают чугунные трубы
Трубы из чугуна находят применение в различных отраслях, в следствии чего они бывают:
- Напорными;
- Безнапорными;
- Безраструбными;
- Напорными раструбными.
Напорные чугунные трубы, как правило, применяются в промышленных производствах. Во время производства такого изделия в чугун добавляется шаровидный графит, что увеличивает пластичность и вязкость материала. Получаемый продукт успешно заменяет собой классический чугун, литые или кованные стали. Трубы напорного типа практически ничем не уступают аналогам, произведенным из стали, так как они характерны отличной стойкостью к коррозии и длительным эксплуатационным сроком, который и вовсе дольше вплоть до 8 раз.
Среди прочих особенностей можно выделить то, что они активно применяется в агрессивных средах, в условиях низкой температуры. А за счет высокой прочности их активно используют при прокладке коммуникаций на большой глубине или под автомобильными магистралями. Соединение их может быть раструбное или с применением специальных манжет из резины.
Безнапорные же чугунные трубы имеют не такой запас прочности, что у напорных. Их изготавливают с применением пластинчатого графита. Именно по этой причине они устанавливаются в тех системах, где не предполагаются высокие нагрузки, например, во внутренней канализации. Отличительная особенность безнапорных труб в том, что они могут быть соединены с изделиями из пластика (чтобы это осуществить, понадобятся переходники из резины). Кроме того, если аккуратно демонтировать трубы, они могут быть использованы повторно.
Безраструбные же изделия изготавливаются из чугуна с большим содержанием графита. Изнутри они покрываются особыми эпоксидными составами, в результате чего уменьшается образование наслоений. Кроме того, подобное покрытие требуется в качестве защиты от ржавчины, что дает возможность устанавливать трубы в условиях агрессивной среды.
Таким трубам не требуется вспомогательная огне- и звукоизоляция, они характерны высокой прочностью и стойкостью к повышенным температурам. Необходимо учитывать, что раструба у них не предусматривается, поэтому для соединения используются специальные хомуты. Чаще всего безраструбные чугунные трубы применяются при обустройстве систем водоотведения.
Раструбные трубы – наиболее старый, но при этом востребованный вид чугунных труб. Основная их особенность кроется в долговечности, ведь чугунные изделия служат в разы дольше металлических аналогов, которые со временем покрываются ржавчиной. Однако, имеется немаловажный недостаток – они относительно хрупкие, поэтому устанавливаться должны как можно аккуратнее. Дополнительное покрытие битумным составом, как изнутри, так и снаружи чугунной трубы, увеличивает защиту от коррозии.
Сферы использования
Пористый чугун
Чугунные трубы используются в применении в таких областях: 1. Каналы подачи холодной воды, которые имеют немаленький диаметр и обеспечивают водными ресурсами объекты массовой застройки, спальные участки города. 2. Канализационная система: стояки, объединения стояков, трубопровод, который отводит сточную воду и сооружения, отводящие стоки за пределы канализационной системы. Каналы подачи воды, изготовленные из пористого чугунного материала, использовались и были известны около пару веков назад. И на сегодняшний момент они имеют удовлетворительный вид и состояние. В большинстве случаев чугунные конструкции ранее укладывались в самый разнообразный грунт, поэтому по прошествии большого отрезка времени, они могут иметь худший вид, чем были изначально. Каналы подачи воды, изготовленные из чугуна, были широко применимы до девяностых годов и, к большому разочарованию, были заменены обыкновенными трубами из стали, которые не имели слоя, препятствующего образованию коррозийных образований. Все эти действия были направлены лишь для уменьшения расходной части бюджета. Экономический интерес выражался не в дешевом материале, а в минимизации времени на их установку, стыковочные области водопровода обрабатывались самостоятельно, своими руками. Первоначально такие изделия подвергались уплотнению волокнистым материалом, предварительно обработанным маслами, а затем укреплялись свинцовой массой или цементной смесью. Самыми незащищенными и слабыми местами таких каналов подачи водных ресурсов были соединительные участки. При расхождении грунтовой массы, стыковочные области трубопровода расщеплялись, и на внешней стороне изделия начинала бить ключом вода. Для канализационных систем изделия из пористого чугунного материала используются до настоящего времени. Такие экземпляры можно увидеть в любом подвальном помещении жилого дома, который был построен в 90-х годах. Делая выбор материалов для замены канализационного провода, нужно учитывать все преимущества пластиковых труб, в частности, изделий из полиэтилена. Им присуще все качественные свойства чугунных изделий таких, как прочность и защита от различных шумов. В то же время они не имеют отрицательных сторон чугунного изделия таких, как тяжелый вес и ломкость при механическом воздействии. Технология создания стыков идентична техники, применяемой в водопроводах. Изделия должны быть обработаны подручными средствами, без применения станочных устройств с последующей обработкой цементной смесью или расплавленным серным элементом. Нужно учитывать, что при использовании расплавленного серного элемента, будет стоять неприятнейший запах в помещении.
Рекомендуем: Чугунные трубы: виды
Чугун, имеющий высокий уровень прочности и шариковые графитные частицы
С применением этого материала отрываются все больше возможностей. Такой прочнейший материал устойчив к образованию трещин и расколов при сильном механическом воздействии на него, к высокому давлению и достаточно сильной деформации. Именно благодаря таким свойствам они применимы: 1. Для канализационной системы, где течение происходит самотеком; 2. Для канализационных проводов, которые подвержены напорному давлению, например, в случае необходимости возвысить сточные воды на достаточно высокий уровень; 3. Для создания провода подачи воды и отопления; 4. Для системы теплоснабжения; 5. Для сооружения каналов перемещения нефти и газа, которые подвергаются высокой нагрузке; 6. Для использования в обсадных конструкциях при создании скважин. Такие изделия из указанного материала составляют большую конкуренцию углеродистой стали, но им присуще преимущественное отличительное качество: чугунные изделия имеют высокую устойчивость к коррозийным образованиям.
Преимущества чугунных труб
Основные эксплуатационные качества труб определяются особенностями материала, который используется при их изготовлении. К преимуществам чугунных труб можно отнести нижеприведенные моменты:
Прочность. Существует довольно большое количество нагрузок, которые могут оказываться на трубопровод. Среди всех следует отметить давление, возникающее внутри системы от воды, паров или газов, а также снаружи – грунт, надземные постройки, грунтовые воды и так далее. Чугунные трубы отличаются от остальных тем, что могут выдерживать достаточно высокое давление. Поэтому они используются при прокладке центральных магистралей, которые закладываются на большую глубину.
Коррозионная стойкость не только к воде, но и бытовым, технологическим стокам. Вода становится причиной появления коррозии на металлических трубах, что приводит к снижению показателя прочности и срока службы. Кроме этого отметим различные химические вещества, которые оказывают воздействие как на оцинкованный металл, так и на пластик. Чугун менее восприимчив к химикатам. Поэтому трубы с этого материала довольно часто встречаются в промышленности.
Долговечность. Высокая коррозионная стойкость и прочность определяют то, что рассматриваемый тип трубы может прослужить на протяжении нескольких десятилетий: главное исключить вероятность воздействия ударной точечной нагрузки.
Сохранение свойств на протяжении длительного периода. Если пластик со временем может потерять жесткость, форма трубы изменится под действие давления, то чугунный вариант исполнения остается неизменным на протяжении длительного периода.
Износостойкость. При проектировании трубопровода учитывается показатель пропускной способности. Вода и стоки на протяжении длительного периода воздействия могут влиять на материал как, к примеру, наждачная бумага. Подобный процесс истирания поверхности длительный, но при активной эксплуатации системы в течение нескольких лет он будет ощутим. Современные методы литья позволяют снизить показатель шероховатости поверхности, увеличив износостойкость.
Низкий коэффициент температурного расширения. Пластиковые трубы довольно популярны, но не применимы во многих производственных помещениях по причине потери жесткости при повышении температуры окружающей или внутренней среды. Если нужно организовать подачу горячей воды или паров подходят именно чугунные трубы: даже при воздействии высоких температур показатель пластичности не изменяется.
Пожаробезопасность при применении чугунных труб находится на самом высоком уровне: рассматриваемый материал не возгорается и не плавиться.
Многообразие при выборе. Сегодня можно приобрести трубы рассматриваемого типа практически любой длины, так как подобный материал крайне тяжело обрабатывать
Кроме этого уделим внимание тому, что при поиске секций с очень большим диаметральным размером следует уделять внимание именно рассматриваемой разновидности труб.
Кроме этого отметим относительно невысокую стоимость в сравнении с оцинкованными и алюминиевыми трубами. Конечно, по показателю цены они существенно уступают пластиковым трубам (одна их применение при создании центральной магистрали или трубопроводов в промышленных помещениях всегда под вопросом).

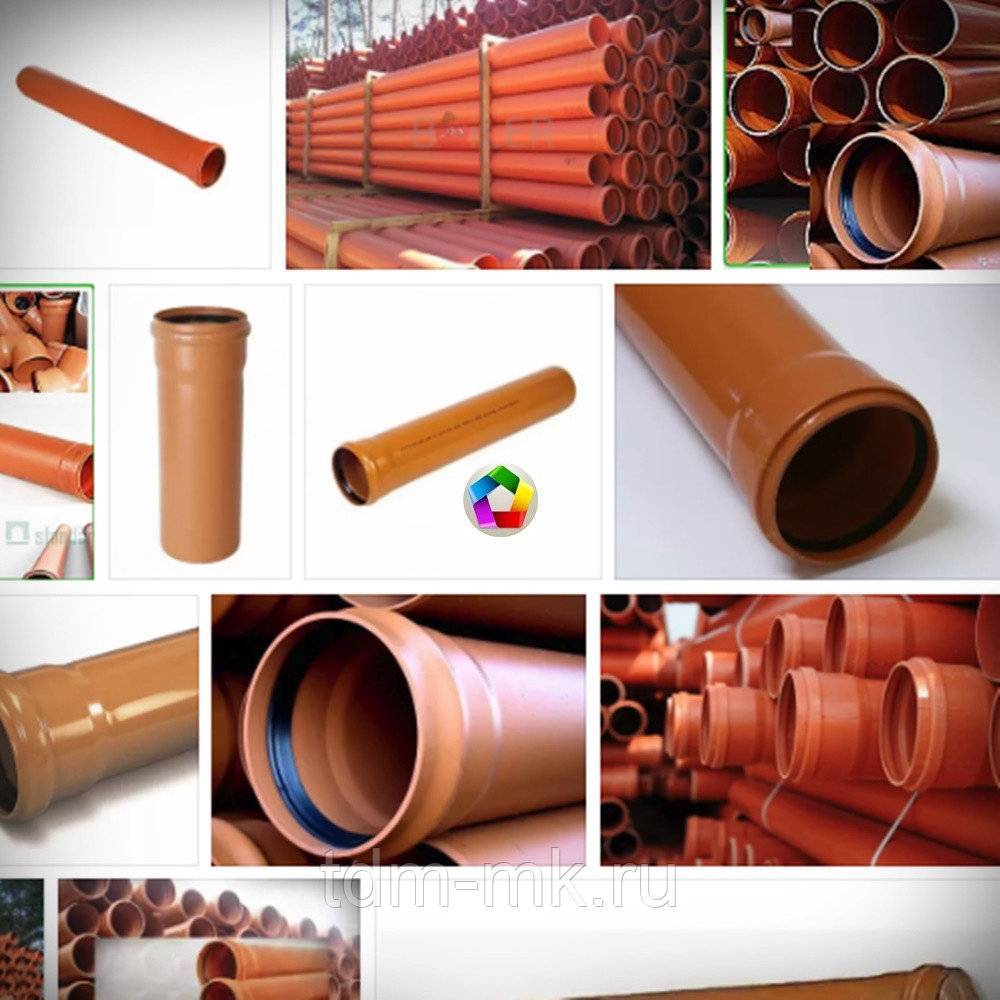

Канализационные пластиковые трубы диаметры, цены
Каждому хозяину хочется, чтобы в его хозяйстве все работало, ничего не ломалось, было легким в обслуживании и монтаже. И канализация — не исключение. Надо чтобы она как можно меньше требовала внимания — очень неудобно, если она забивается, но не менее неприятно ее чистить
Если вы хотите иметь безотказную систему отведения стоков, обратите внимание на пластиковые трубы для канализации. Они постепенно вытесняют чугунные, а все потому, что стоят меньше, монтируются проще, имеют большой ассортимент — разные диаметры и длины, на их гладких стенках почти не образуются отложения, да еще и срок эксплуатации — порядка 50 лет. Весь этот букет свойств и определяет их популярность
Весь этот букет свойств и определяет их популярность
Весь этот букет свойств и определяет их популярность.
Пластиковые канализационные трубы делают из различных полимеров и их композиций
Виды пластиковых канализационных труб
Под общим названием «пластик» продаются изделия из разных видов полимеров:
- полиэтилен (ПЭ):
- высокого давления (ПВД) — для внутренней разводки канализации,
- низкого давления (ПНД) — возможна прокладка снаружи, в траншеи (имеют большую прочность),
- поливинилхлорид (ПВХ),
- полипропилен (ПП)
И еще целый ряд других термопластов и их комбинаций, но они встречаются редко — люди предпочитают использовать уже известные материалы.
Материал пластиковых канализационных труб подбирается в зависимости от области применения. Например, для разводки канализации внутри дома или в квартире больше подойдет полипропилен. Он имеет более высокий диапазон рабочих температур — нормально переносит среды до 70°C, кратковременно — до 95°C. При наличии различной бытовой техники, спускающей отработанную горячую воду в канализацию, это не будет лишним. Трубы ПВХ, имеющие более низкие цены, более уместны при прокладке наружной канализации — тут обычно стоки уже смешанные, так что температуры более низкие и ПВХ может их вынести без вреда (рабочая до +40°C, кратковременное повышение до 60°C).
Пример внутридомовой разводки канализации из пластиковых труб
Также канализационные трубы бывают гладкие и гофрированные. Причем, гофрированными могут быть не только отводы от сифонов. Есть профилированные трубы для канализации с внутренней гладкой стенкой и наружной ребристой. Они имеют большую прочность — лучше переносят нагрузки на сжатие (имеют повышенную кольцевую жесткость), могут закапываться на большую глубину. Выпускаются диаметрами от 110 мм до 1200 мм.

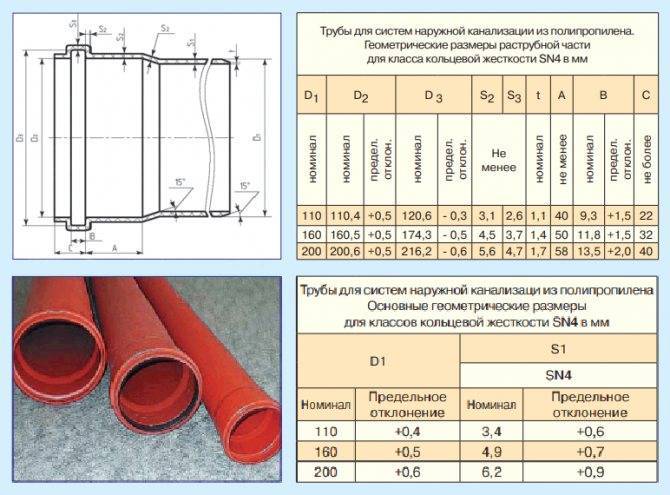

Размеры и диаметры
Канализационные пластиковые трубы, в отличие от водопроводных и газовых, выпускаются в виде отрезков, длиной 50 см, 100 см, 200 см и т.д. — до 600 см. Максимальная длина — 12 метров, но некоторые производители по заказу могут сделать и более длинные отрезки. При прокладке длинных трасс это удобно — меньше соединений, меньше возможных мест появления проблем (протечки или засора).
Еще важные характеристики пластиковых труб — диаметр и толщина стенки. В маркировке они идут обычно рядом: стоят цифры 160 * 4,2. Что расшифровывается: наружный диаметр трубы 160 мм, толщина стенки 4,2 мм. Тут стоит помнить, что производители указывают наружный диаметр пластиковых труб, а при многих расчетах и планировании требуется знать внутренний. Его несложно высчитать: от наружного отнимаем удвоенную толщину стенки: 160 мм — 4,2 мм * 2 = 151,6 мм. В расчетах и таблицах обычно фигурирует округленный результат — в данном случае — 150 мм.
Параметры канализационных пластиковых труб
Вообще, промышленность выпускает пластиковые трубы для канализации диаметром от 25 мм. Максимальное сечение зависит от типа трубы (гладкая или гофрированная) и материала, из которого она изготовлена. Например, гладкие канализационные ПВХ трубы могут быть диаметром до 630 мм, а профилированные двухслойные — до 1200 мм. Но эти размеры для домовладельцев или обитателей квартир ни к чему. В частном домостроении используются в основном диаметры до 100-110 мм, редко — до 160 мм. Иногда, для большого коттеджа с большим количеством сантехнических приборов, может понадобиться труба 200-250 мм в диаметре.
Организация канализации на даче описана тут.
Как выбирать диаметр для подключения сантехнических приборов
По правилам надо делать расчет, полностью он прописан в СНиПом 2.04.01085. Дело это сложное, требуется много данных, так что мало кто действительно считает так как надо. Годами наработанная практика позволила вывести усредненные диаметры полиэтиленовых канализационных труб для каждого из сантехнических приборов. Можно смело пользоваться этими наработками — все расчеты обычно сводятся именно к этим размерам.
