Датчик давления воды в системе водоснабжения: специфика использования и регулировки устройства

Правила регулировки давления воды

Датчик, контролирующий давление воды и обеспечивающий автономную работу насоса, относится к приборам простого использования. Такие устройства не требуют специального обслуживания. Обеспечить бесперебойную работу можно при условии прочистки от мусора примерно 2 раза в год и проверки работоспособности датчика.

Прежде чем ввести в эксплуатацию водяные датчики давления необходимо усвоить несколько правил

В первую очередь важно понять, что существует два варианта использования:

Прибор работает по заводским настройкам.
Диапазон срабатывания устанавливается вручную.

Первый вариант рекомендуется применять при соответствии параметров насоса и давления в системе заводским настройкам. Верхнее значение чаще всего в таком случае составляет 2,8 атмосфер, нижний предел – 1,4 атмосфер. Указанные значения у разных моделей и производителей могут быть совершенно другими. Предприятие-изготовитель в комплекте с приборами, контролирующими и регулирующими давление воды в водопроводе частного дома, поставляет паспорт. В нем в обязательном порядке указываются все технические характеристики изделия, включая верхний и нижний предел заводских настроек.

Если заводские настройки датчика напора воды соответствуют рабочим параметрам системы и оборудования, то можно устанавливать датчик, соблюдая рекомендации по монтажу от производителя.

В случае, когда выявляются несоответствия значений, необходимо самостоятельно регулировать датчик, контролирующий давление воды в водопроводной системе частного дома. Следует отметить, что модели со встроенным манометром и более чувствительной шкалой делений настраиваются легче и быстрее. Однако стоимость таких приборов достаточно высокая.

Непосредственно перед регулировкой датчика давления воды сравнивают указанный рабочий диапазон с мощностью насоса

В процессе настойки прибора важно оставить зазор примерно 0,5 атмосфер, чтобы оборудование не работало по максимуму. Кроме того следует учесть оптимальный диапазон срабатывания насоса, это значение должно составлять 1-1,5 атмосфер

Слишком большой диапазон может стать причиной возникновения гидроударов, которые могут вывести оборудование из строя. Минимальное значение нижнего предела не рекомендуется устанавливать меньше 1,4 атмосфер.

Приобретая датчик давления воды, необходимо принимать во внимание все непредвиденные ситуации. В частности речь идет о вероятном понижении уровня воды в источнике водоснабжения, что может привести к сбою в работе насосного оборудования

Чтобы избежать подобной неприятности, нужно выбирать датчики давления с дополнительным блоком автоматики. Этот прибор будет автоматически отключать насосное оборудование при угрозе «сухого» хода.

Советы по выбору

При выборе регулятора давления воды необходимо учитывать одновременно несколько важных характеристик.

Производительность

По показателю производительности РДВ делятся на три вида:

бытовые — до 3 м3/час;
коммерческие — 3 – 15 м3/час;
промышленные — более 15 м3/час.

При необходимости подключения РДВ к бойлеру или другой технике в домашних условиях достаточно приобретения бытового прибора.

Температурный режим

При выборе редуктора важно учитывать максимальную температуру жидкости. Устройства для холодной воды способны работать в режиме до 40 градусов Цельсия

Приборы для системы горячего водоснабжения могут выдерживать температуру до 70 градусов Цельсия.

Материал

Материалы, которые используются для производства редукторов для холодной и горячей, питьевой и технической воды, существенно различаются. Это необходимо учитывать не только с точки зрения надежности прибора, но и с точки зрения безопасности здоровья человека.

Стабилизаторы давления воды изготавливаются из различных полимеров, металлов и сплавов. При выборе прибора следует проверить наличие сертификата качества продукции требованиям безопасности.

Тип соединения

По принципу установки редукторы могут быть резьбовыми и фланцевыми. Первые подходят для монтажа на трубах диаметром до 50 мм (2 дюйма), а вторые — на трубопроводах большего размера.

Реле давления насосной станции

Датчик в автоматическом порядке регулирует процесс откачки воды в системе. Именно реле давления отвечает за включение и отключение насосного оборудования. Он же контролирует уровень напора воды. Встречаются механические и электронные элементы.

Механические реле

Устройства такого плана отличаются простой и вместе с тем надёжной конструкцией. Они гораздо реже выходят из строя, чем электронные аналоги, потому как в механических реле перегорать попросту нечему. Регулировка происходит посредством смены натяжения пружин.

Механическое реле давление регулируется натяжением пружин

Механическое реле включает в себя пластину из металла, где закреплена контактная группа. Здесь же находятся клеммы для подключения устройства и пружины для регулировки. Нижняя часть реле отведена под мембрану и поршень. Конструкция датчика достаточно проста, поэтому с самостоятельной разборкой и анализом повреждений серьёзных проблем возникнуть не должно.

Электронные реле

Подобные устройства привлекают в первую очередь удобством пользования и своей точностью. Шаг электронного реле заметно меньше, чем механического, а значит, вариантов регулировки здесь больше. Но электроника, в особенности бюджетная, часто ломается. Поэтому излишняя экономия в этом случае нецелесообразна.

Электронное реле давления воды

Ещё одно явное преимущество электронного реле – это защита техники от холостого хода. Когда напор воды в магистрали будет минимальным, элемент некоторое время будет продолжать работать. Такой подход позволяет защитить основные узлы станции. Отремонтировать электронное реле своими силами гораздо сложнее: кроме технических знаний необходим специфический инструмент. Поэтому диагностику и обслуживание датчика лучше предоставить профессионалам.

Характеристики устройства

В зависимости от модели станции и её типа устройство может располагаться как внутри корпуса, так и крепиться снаружи. То есть, если оборудование идёт без реле, или его функционал не устраивает пользователя, то всегда есть возможность подобрать элемент в отдельном порядке.

Датчики также различаются по максимально допустимому давлению. Добрая половина классических реле настроены на 1,5 атм для запуска системы и 2,5 атм на её деактивацию. Мощные бытовые модели имеют порог в 5 атм.

Когда речь идёт о внешнем элементе, то здесь крайне важно учесть характеристики насосной станции. Если оперировать слишком высоким давлением, то система может не выдержать, и как следствие появятся протечки, разрывы и скорый износ мембраны

Поэтому так важно отрегулировать реле именно с оглядкой на критичные показатели станции.

Особенности работы

Рассмотрим принцип работы устройства на примере одного из самых распространённых реле для насосных станций – РМ-5. В продаже также можно встретить зарубежные аналоги и более продвинутые решения. Подобные модели укомплектованы дополнительной защитой и предлагают расширенные функциональные возможности.

РМ-5 включает в себя подвижную металлическую основу и пару пружин с двух сторон. Мембрана в зависимости от давления двигает пластину. Посредством прижимного болта можно отрегулировать минимальные и максимальные показатели, при которых техника включается или отключается. РМ-5 оснащён обратным клапаном, поэтому вода при деактивации насосной станции не сливается обратно в скважину или колодец.

Поэтапный разбор работы датчика давления:

По открытию крана вода начинает поступать из бака.
По мере убывания жидкости в насосной станции давление постепенно снижается.
Мембрана воздействует на поршень, а он в свою очередь замыкает контакты, включая технику.
По закрытию крана бак наполняется водой.
Как только показатель давления достигает максимальных значений, оборудование отключается.

От имеющихся установок зависит периодичность работы насоса: как часто он будет включаться и отключаться, а также уровень давления. Чем меньше промежуток между запуском и деактивацией оборудования, тем дольше прослужат основные узлы системы и вся техника в целом. Поэтому так важна грамотная регулировка реле давления.

Но на работу оборудования влияет не только датчик. Случается, что устройство настроено правильно, но другие элементы станции сводят на нет работу всей системы. К примеру, проблема может быть из-за неисправного двигателя или засора коммуникаций. Поэтому к осмотру реле стоит подходить после диагностики основных элементов, особенно если речь идёт о механических датчиках. В доброй половине случаев для устранения проблем с разбросом давления достаточно почистить реле от скопившейся грязи: пружины, пластины и контактные группы.

Реализуемая продукция

Для удобства монтажа датчика и дальнейшего его регулирования НПП «Прома» предлагает выбрать следующие типы установок:

механический датчик представляет собой мембрану с контактами, которые реагируют на изменение давления и приводят в действие насос;
электронный датчик давления воды не только запускает систему подачи водоснабжения, но и регулирует напор автоматически.

Достоинством механических преобразователей выступает их цена и простота монтажа, подкручиванием пружин выставляется максимальный и минимальный порог рабочего давления. Электронные приборы сокращают количество стартовых запусков оборудования, продлевая его срок эксплуатации, сдерживают возникновение гидроударов.

Представленные товары подходят под бытовые насосы:

циркуляционные;
повышенного давления;
прямоточные.

Гидроаккумулятор устройство, принципы работы

Для лучшего понимания функций отдельных элементов надо рассмотреть систему в целом.

Из колодца, или другого источника вода насосом подается в магистральный трубопровод. Чтобы исключить ее перемещение в противоположном направлении устанавливается предохранительный клапан. В нужных местах устанавливается запорная арматура. Ее используют для профилактических работ, настройки, замены вышедших из строя блоков.

Вода по трубопроводу поступает в специальную емкость, которая выполняет несколько функций:

Основным рабочим элементом такой емкости является гибкая перегородка. Но первоначальное давление в самом баке создает насос. При соответствующем оснащении он управляется со специального пульта. Туда поступают данные с реле давления для гидроаккумулятора.

Выше приведена часть схемы класса «умный дом». Она подключается к общей системе управления. На практике часто используют более экономичные решения.

Чтобы успешно решать обозначенные задачи применяют следующие конструкции гидроаккумуляторов:

На этой картинке виден еще один важный элемент, проточный фильтр. Он предотвращает попадание механических загрязнений, повреждение реле и блокировку его приводных механизмов. Увеличенная емкость бака пригодится не только при большом ежедневном потреблении. Она уменьшит количество включений/выключений насоса, что окажет позитивное влияние на долговечность и надежность системы.

В стандартной методике расчета объема бака (ОБ) используют следующую формулу:

ОБ=16,5 х РВ/КВ х КД х 1/ДВК, где:

Чтобы не стеснять себя при круглогодичном проживании семье из трех человек достаточно бака емкостью 40-60 литров. Подобные советы дают профильные специалисты. В действительности лучше сделать более точный расчет при приведенной выше методике. Полученные результаты надо увеличить с учетом визитов гостей, иных ситуаций, сопровождающихся повышенным расходом воды. Подобный подход поможет приобрести гидроаккумулятор для водоснабжения, цена которого будет соответствовать техническим характеристикам и потребностям будущих пользователей.

При размещении бака в максимально высокой точке строения будет использована сила земного тяготения. Но надо учитывать, что помещение надо надежно защитить от неблагоприятных внешних воздействий. В нем поддерживают круглый год температуру выше 0°С.

Необходимо помнить об увеличении механических нагрузок. Крупный бак с водой весит много, поэтому иногда требуется дополнительное усиление силового каркаса строения. По перечисленным причинам большие емкости часто устанавливают в цокольном этаже.

Статья по теме:

Как установить реле давления для гидроаккумулятора

Перед выполнением рабочих операций необходимо уточнить общие требования. Чтобы система водоснабжения функционировала в оптимальном режиме разницу давлений для включения и выключения насоса устанавливают в границах диапазона от 0,9 до 1,8 атм. Превышение его увеличит расход электроэнергии.

Чтобы вычислить, какое давление должно быть в гидроаккумуляторе (ДГА), используйте формулу ДГА = (В+6,5)/10, где:

Процесс подключения реле давления к гидроаккумулятору

Для изучения в этой статье рассмотрено механическое реле давления для гидроаккумулятора. Эта конструкция повторяется в модификациях разных производителей, со сравнительно небольшими изменениями.

Это изделие подсоединяют к системе водоснабжения в собранном виде. Для размещения в удобном месте можно применять гибкие трубки, рассчитанные на соответствующие уровни давления. При необходимости используют переходные фитинги. По завершении монтажа проверяют экспериментально герметичность резьбовых соединений.

Электрическое подключение допустимо выполнять непосредственно в цепи питания насоса. Применяют провода, рассчитанные на соответствующие мощности. Чтобы исключить ошибки рекомендуется использовать изделия с цветовой оплеткой. Стандарт «земли» – сочетание желтого и зеленого. Электродвигатель подключается к сети 220 V через автомат, обеспечивающий быстрое отключение при возникновении короткого замыкания.

Все электромонтажные работы выполняют при отключенном напряжении. Следует исключить случайную подачу напряжения и в процессе регулировки реле давления для гидроаккумулятора.

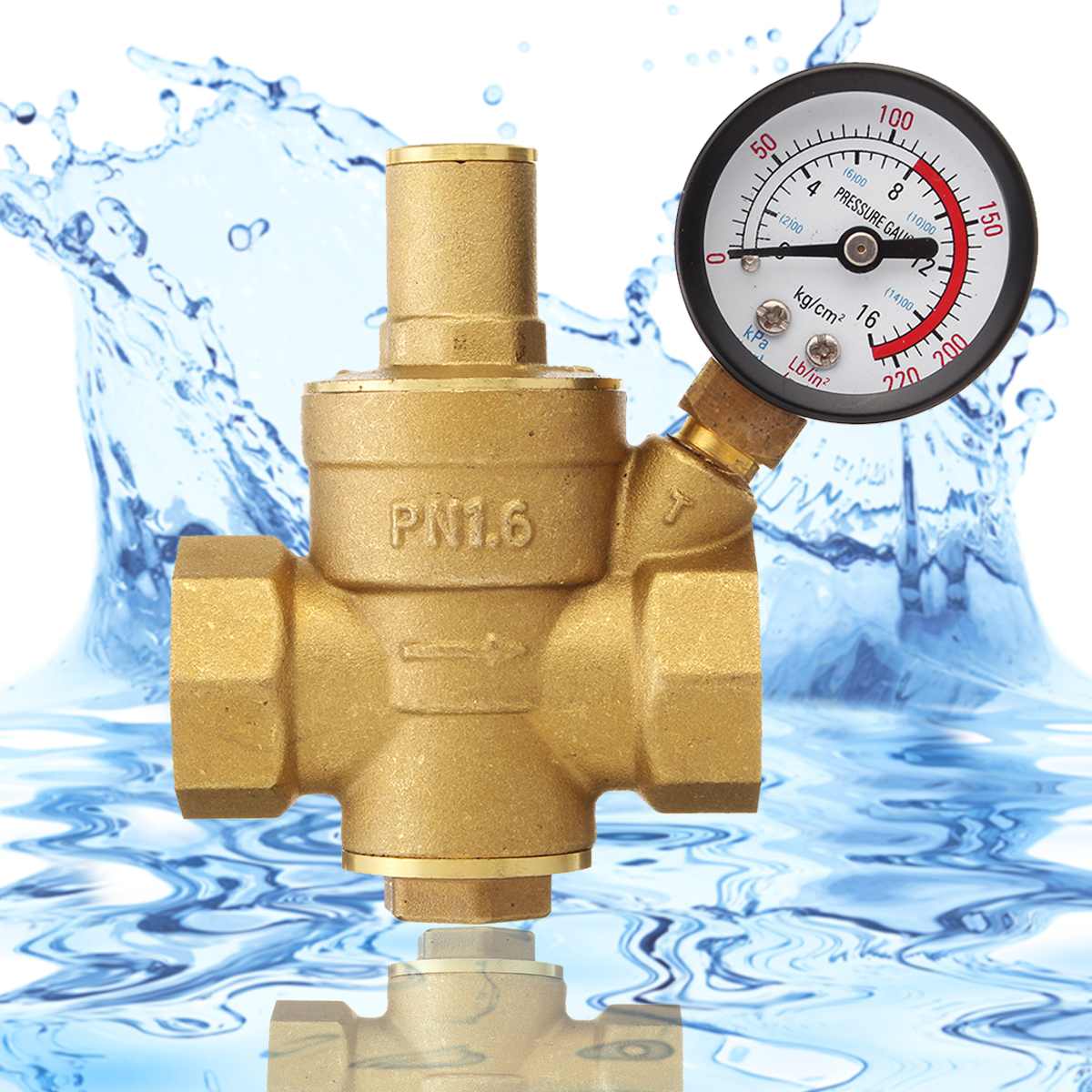

Виды регуляторов давления воды

По видам регуляторы давления можно разделить на поршневые, мембранные, проточные, автоматические и электронные. Рассмотрим каждый в отдельности.

Поршневые

Поршневой регулятор

Конструктивно самый простой регулятор давления, еще называемый механическим. Из-за того что принцип его работы основан на работе подпружиненного поршня. Который регулирует входящее давление из трубопровода и устанавливает его с помощью регулировочного винта. Уменьшая или увеличивая пропускную способность редуктора, согласно требованиям пользователя. Выходное давление в системе показывается с помощью установленного манометра на выходе.

К минусам этого прибора можно отнести чувствительность поршня к различным видам мусора в водопроводе. Из-за чего он быстро приходит в негодность. Эта проблема решается установкой фильтра перед входным отверстием регулятора давления. Пропускная способность такого РДВ – от одной до пяти атмосфер.

Мембранные

Мембранный

Регулятор давления, заслуживший славу надежного и неприхотливого в использовании бытового прибора с пропускной способностью от 0,5 м3 до 3 м3 в час. Имеющего достаточно высокую цену из-за надежности конструкции. В связи со своей высокой стоимостью, замену или установку этого агрегата лучше доверить опытному специалисту.

Основой его работы служит мембрана с пружиной, находящаяся в герметичной камере. Поэтому полностью защищена от различного вида засоров. Пружина передает усилие на небольшой клапан, который в свою очередь регулирует размера выходного потока воды в систему домашнего водопровода.

Проточные

Проточный редуктор воды

Надежность и неприхотливость проточного РДВ обеспечивается полным отсутствием в нем подвижных деталей. Что сказывается на его долговечности.

Стабилизация выходного давления происходит за счет множества узких внутренних каналов. Распределяясь по которым, хаотичное входящее давление воды сначала гасится прохождением через множество поворотов. Приходит к заданному параметру, а затем сливается в один выходной канал.

Применение проточного регулятора давления, как правило, сводится к оросительным системам приусадебных участков.

Автоматические

Автоматический регулятор давления конструктивно является аналогом мембранного РВД. Наличие двух винтов для изменения рабочего диапазона давления в водопроводной системе отличает его от мембранного.

Работу прибора обеспечивают мембрана и две пружины, сила сжатия которых регулируется специальными гайками. При слабом входящем напоре воды мембрана ослабевает. При увеличении входящего давления происходит сжатие мембраны, приводящего к уменьшению выходного канала.

В комплекте с автоматическим РДВ идет автоматический регулятор давления, который приводит в действие пружины на мембране. При слабом давлении, пружинки замыкают контакты, приводя в действие насос. В задачу которого входит поддержание давления в системе на заданном уровне.

Электронные

Электронный регулятор давления воды

Это сложный прибор полностью автоматического типа с бесшумной работой, обеспечивающий полную защиту систему от гидроударов.

Электронный дисплей показывает текущую информацию о характеристиках потока воды в домашнем водопроводе. Электронный механизм производит непрерывный мониторинг напора воды в трубопроводе, используя датчик движения.

Насосная станция, входящая в комплект прибора, включается автоматически при поступлении сигнала от датчиков слежения. При сухом водопроводе электроника не позволит включиться помпе.

Благодаря продуманному электронному механизму, этот прибор полностью обеспечит все потребности пользователя в автоматическом режиме.

Необходимо знать

При установке высокого давления всасывающее оборудование включается гораздо чаще, что приводит к ускоренному износу основных деталей. Однако такой напор позволяет применять даже душевую кабину с гидромассажем без каких-либо сложностей.

Наглядная схема снабжения жилого дома водой из колодца

При низком давлении прибор, подающий жидкость из колодца или скважины, изнашивается меньше, но в этом случае придется довольствоваться обычной ванной. Все прелести джакузи и других приспособлений, требующих достаточно сильного напора, оценить вряд ли получится.

Таким образом, выбор должен делаться в зависимости от преследуемых целей. Каждый решает сам, что предпочесть в конкретном случае.

Какие виды существуют?

Контроллеры различают по сложности конструкции и набору команд, которые они способны отправлять системе:

Механические датчики состоят из корпуса с одним выходом для присоединения к ответвлению трубы. Это самые дешевые модели, без индикации давления. Регулировка диапазона производится на глаз, поворотом прижимных гаек на пружинах.
Стрелочные имеют экран с двумя стрелками, которые показывают верхнюю и нижнюю границы и выставляются винтами. Имеют в комплекте вилку для подключения к электросети и розетку для соединения с насосом.
Электронные отличаются друг от друга набором функций:
- все они управляют насосом, включают или выключают при выходе давления из заданного диапазона;
показывают текущее значение давления на экране, дают возможность тонкой настройки;
защищают от сухого хода с автоматическим многократным перезапуском;
предупреждают о протечках или разрывах трубопровода, выводят код ошибки на дисплей для диагностики неполадок;
в самых продвинутых моделях добавлена индикация неисправности гидроаккумулятора, которая высвечивается в случае повреждения мембраны или стравливания воздуха из бака.

Устройство насосной станции

Чтобы правильно отрегулировать данное насосное оборудование, необходимо иметь хотя бы минимальное представление о том, как оно устроено и по какому принципу работает. Главное предназначение насосных станций, состоящих из нескольких модулей – это обеспечение питьевой водой всех точек водозабора в доме. Также данным агрегатам под силу автоматически повышать и поддерживать давление в системе на необходимом уровне.

Ниже приведена схема насосной станции с гидроаккумулятором.

В состав насосной станции входят следующие элементы (см. рисунок выше).

Гидроаккумулятор. Выполнен в виде герметичного бака, внутри которого находится эластичная мембрана. В некоторых емкостях вместо мембраны установлена резиновая груша. Благодаря мембране (груше) гидробак делится на 2 отсека: для воздуха и для воды. Последняя закачивается в грушу или в часть бака, предназначенную для жидкости. Подключение гидроаккумулятора происходит на отрезке между насосом и трубой, ведущей к точкам водозабора.
Насос. Может быть поверхностным или скважинным. Тип насоса должен быть либо центробежным, либо вихревым. Вибрационный насос для станции использовать нельзя.
Реле давления. Датчик давления автоматизирует весь процесс, при котором вода подается из скважины в расширительный бак. Реле отвечает за включение и выключение двигателя насоса при достижении в баке необходимой силы сжатия.
Обратный клапан. Препятствует вытеканию жидкости из гидроаккумулятора при отключении насоса.
Электропитание. Чтобы подключить оборудование к электрической сети, для него требуется протянуть отдельную проводку с сечением, соответствующим мощности агрегата. Также в электрической цепи должна быть установлена система защиты в виде автоматов.

Данное оборудование работает по следующему принципу. После открытия крана в точке водозабора вода из гидроаккумулятора начинает поступать в систему. Одновременно в баке происходит снижение сжатия. Когда сила сжатия снизится до величины, установленной на датчике, происходит замыкание его контактов, и двигатель насоса начинает работать. После прекращения потребления воды в точке водозабора, или при повышении силы сжатия в гидроаккумуляторе до необходимого уровня, происходит срабатывание реле на отключение насоса.

Назначение и преимущества

При эксплуатации водопроводов бытового назначения нередки ситуации, когда насос включается в момент отсутствия жидкости в трубах. Такие ситуации, если они происходят часто и продолжаются в течение длительного времени, становятся причиной перегрева двигателя насоса и деформации его деталей, что в конечном итоге приводит к выходу из строя всего устройства. Вода, которую перекачивает насосное оборудование, одновременно выполняет смазывающую и охлаждающую функции, поэтому «сухой ход», как его еще называют, негативным образом сказывается на техническом состоянии как циркуляционных, так и погружных насосов.

Для того чтобы не допустить возникновения описанных ситуаций, как раз и используют датчик протока воды для насоса, работающий в автоматическом режиме. Датчики, контролирующие проток воды, успешно применяются для управления работой насосных станций, обслуживающих системы горячего и холодного водоснабжения, а также системы отопления.

Схема расположения датчика в системе водоснабжения

Рассматриваемое автоматическое устройство контролирует параметры потока воды, которая через него проходит, и в тех случаях, когда они отличаются от нормативных, автоматически включает или отключает насосное оборудование. Работая по данному принципу, датчик не только защищает насосное оборудование от «сухого хода», но и обеспечивает постоянство параметров потока воды.

Среди преимуществ эксплуатации насосного оборудования, на котором установлен датчик потока жидкости, можно назвать:

снижение расхода электроэнергии и, соответственно, уменьшение затрат на ее оплату;
минимизацию риска выхода из строя насосного оборудования;
увеличение срока службы насосного оборудования.
