Датчик движения своими руками (схемы и фото)

Можно ли установить своими руками

ДА конечно можно — вообще без проблем. Если у вас иномарка, в «бедной» комплектации в которой нет датчиков света, то посмотрите их в более «богатых». Если там они присутствуют, то просто вам нужно их купить и самому установить, ну или в крайнем случае на СТО.

Зачастую в панели приборов уже есть место для его крепления. Также, скорее всего вам понадобится другая ручка включения фар, в ней будет присутствовать режим AUTO. Или просто нужно будет сменить декоративную подложку, под ручкой. Как правило, режим также уже заложен.

Поэтому вся установка сводится к покупке датчика – если надо ручки – и подключению в специальную плату. На форумах по вашей модели эту информацию уже сто раз переживали, я в этом уверен.

Если берете машину отечественного производства или авто в котором даже в «высоких» комплектациях нет такого датчика — то тут немного посложнее, вам нужно будет покупать и настраивать еще и плату.

Однако «не так страшен черт как его малюют» — по сути, датчик света это выключатель который размыкает электрическую цепь, которая идет на фары. Именно в разрыв и нужно ставить. Правда придется искать место куда закрепить сам фотоэлемент, однако, это вопрос уже второй.

Лично у меня знакомые ставили на ВАЗ 2110 за пару часов, не спеша. Также на форумах есть много информации по правильной установке и размещению самого фотоэлемента.

Характеристики

При покупке датчика движения важно учесть ряд параметров, от которых зависят особенности, место подключения, а также условия для применения. Главные характеристики при выборе:

Главные характеристики при выборе:

МАССА. Современные датчики освещения имеют массу от 25 до 240 г.
Максимальная мощность нагрузки. При выборе изделия необходимо смотреть на допустимую нагрузку. Так, один датчик может коммутировать устройства мощностью от 60 до 2300 Вт. Учтите, что при использовании более мощных устройств может потребоваться замена проводки или установка автомата с более высоким номинальным током.
НАПРЯЖЕНИЕ. Рабочее напряжение колеблется в широком диапазоне от 1,5 до 220 Вольт. Условно датчики движения делятся на несколько групп — 1,5 В, от 2.2 до 3.6 В, на 220 В, на 5 или 9 В.
МАКСИМАЛЬНЫЙ УГОЛ ОБЗОРА. Здесь диапазон находится в пределах от 30 до 360 градусов. В последнем случае устройство работает по всему периметру помещения.
ДАЛЬНОСТЬ ДЕЙСТВИЯ. Минимальный и максимальный параметр расстояния составляет 8 и 120 м. Здесь нужно учитывать объект, на котором предусматривается освещение. Не стоит выбирать датчики с чрезмерно завышенным параметром, ведь они могут реагировать на движение посторонних.
РЕКОМЕНДУЕМАЯ ВЫСОТА УСТАНОВКИ. Здесь допустимый параметр колеблется в диапазоне от 1,2 до 16 м.
НАЛИЧИЕ СВЕТОДИОДНОГО ИНДИКАТОРА. В некоторых датчиках устанавливается светодиод, который при наличии сигнала начинает моргать. Возможны и другие варианты светодиодной индикации.

Это основные характеристики, которые необходимо учесть при покупке. Более подробно на критериях выбора мы остановимся ниже.

Адаптивная система освещения для автомобилей

При вождении автомобиля в темное время суток возникает необходимость хорошего освещения дороги на достаточно длинную дистанцию. Но если по встречной полосе едет автомобиль с включенными фарами, то он ослепляет водителя встречного направления.

Этот эффект ослепления является одной из главных проблем езды в темное время. Для того чтобы избежать ослепления лампочки фар имеют две нити накала, причем вторая расположена так, чтобы свет распространялся вниз и в сторону от уровня глаз водителя встречного автомобиля. На практике, обычно водитель вручную переключает дальний и ближний свет механическим переключателем. Однако это очень неудобно для водителя, особенно в часы пик.

Наш проект “Адаптивная система освещения для автомобилей”(АСО) это умное решение для безопасного и удобного ночного вождения без интенсивного ослепляющего эффекта.

Адаптивная система не требует ручного переключения “ближний/дальний” при приближении встречного автомобиля. Система сама определяет есть ли свет от встречного автомобиля и переключает на ближний свет, а затем, после прохождения мимо, снова на дальний. Пользователь может настроить чувствительность системы.

Отличительные особенности системы

Эффект Трокслера

Исследования д-ра Алана Льюиса, который работает в колледже оптометрии при государственном университете в Биг Рапидс, штат Мичиган, обнаружил, что во время ночного вождения, свет от фар транспортных средств, может стать причиной ослепления.

Даже после окончания воздействия яркого света на сетчатке глаза остается его изображение, что создает слепое пятно. Это явление, известное как эффекта Трокслера, увеличивает время реакции водителя до 1,4 секунды.

Это означает, что, при скорости 60 миль в час (примерно 96.5км/час ), водитель проедет 123 фута (37.5 м), прежде чем среагирует на опасность. В обычной ситуации время реакции на изменения в условиях вождения равно 0,5 сек, а расстояние, пройденное до торможения, составляет 41 фут (12.5 м), при той же скорости движения!

Схема электрических соединений до переделки

Схема электрических соединений при подключении АСО

Принципиальная электрическая схема

Перечень компонентов

Работа схемы

Схема построена на популярной микросхеме NE555 (IC1). Здесь IC1 включена по схеме автоколебательного мультивибратора запускаемого по триггерному входу (вывод2). Мультивибратор работает на частоте примерно 1.5 Гц (рабочий цикл 75%), которая определяется величиной компонентов R1,R 3и C1. Схема питается от 12В аккумулятора автомобиля.

Источник

Советы

Приступая к разработке проекта сигнализации с использованием датчиков движения с использованием старой советской элементной базы, рекомендуется найти старые советские журналы для радиолюбителей или конструкторов.

В стране множество оборонных конструкторских бюро и массы энтузиастов радиодела. В журналах для самодельщиков довольно часто описывались такие схемы с использованием простых радиодеталей, во многом, которые были разработаны настоящими профессионалами.

Неплохой идеей будет использование в качестве датчиков готовые сенсоры с возможностью подключения как осветительных приборов, так и звуковых.

Условия для установки

Прежде чем создавать собственный датчик движения, необходимо определиться с рядом важных условий. Последние влияют на параметры будущего устройства. К числу таких условий относится:

Выбор места установки. От этого параметра зависит конструкция датчика. В частности, если он используется на улице, то необходимо сделать для него влагостойкий корпус. Место установки также определяет уровень мощности, которым должен обладать сенсор.
Наличие преград. Люстры, деревья и другие объекты мешают прохождению сигнала.

Важно отметить, что инфракрасные сенсоры не срабатывают, если в зоне их «видимости» располагается стекло

Область применения уличных датчиков

Основная функция наружных детекторов движения это работа в составе охранной сигнализации объекта. ИК уличные датчики движения блокируют двери, ворота, различные подъездные пути, периметр и при соблюдении условий эксплуатации способны полностью обеспечить охрану и предотвратить несанкционированное проникновение на территорию. Кроме этого наружные детекторы движения могут работать как автоматические включатели различных электронных устройств.

К ним относятся:

Системы освещения
Сирена
Видеокамера

Если у владельца объекта недостаточно средств на полноценную охранную сигнализацию, или её установка не имеет смысла, можно установить всего один датчик движения и использовать его как включатель мощного прожектора или сирены.

Поскольку проникновение на охраняемую территорию осуществляется преимущественно ночью, психологический эффект от одновременного включения яркого света и мощной сирены исключительно велик.

Для организации такой охраны не требуется сложного монтажа и применения приёмно-контрольного прибора, поскольку управление внешними устройствами осуществляется через контакты реле самого датчика движения. Существуют модели, которые не требуют подключения внешнего устройства, поскольку датчик движения и сирена смонтированы в одном корпусе. Такие устройства имеют дополнительные контакты для включения источник освещения. Для управления мощными электрическими устройствами, питающимися от сети 220 В, может использоваться дополнительный релейный блок.

Более совершенной охранной системой является уличное видеонаблюдение с датчиком движения. В этом случае видеокамеры работают не постоянно, записывая на регистратор пустое пространство, а включаются только по сигналу от датчика движения, который зафиксировал появление нарушителя в охраняемой зоне. Применение такой системы позволяет экономить ресурс оборудования и место на накопителе видеоинформации. Им может быть карта памяти или жёсткий диск.

Современные охранные системы с видеокамерами и датчиками движения могут быть оснащены GPS-модулем, что позволяет владельцу охраняемой территории, иметь возможность контроля ситуации, дистанционно, с любого мобильного устройства.

Для этого существует большое количество программных продуктов для ОС Android, Windowsили iOS.Системы охранной сигнализации могут быть выполнены в двух вариантах:

Проводная охранная сигнализация

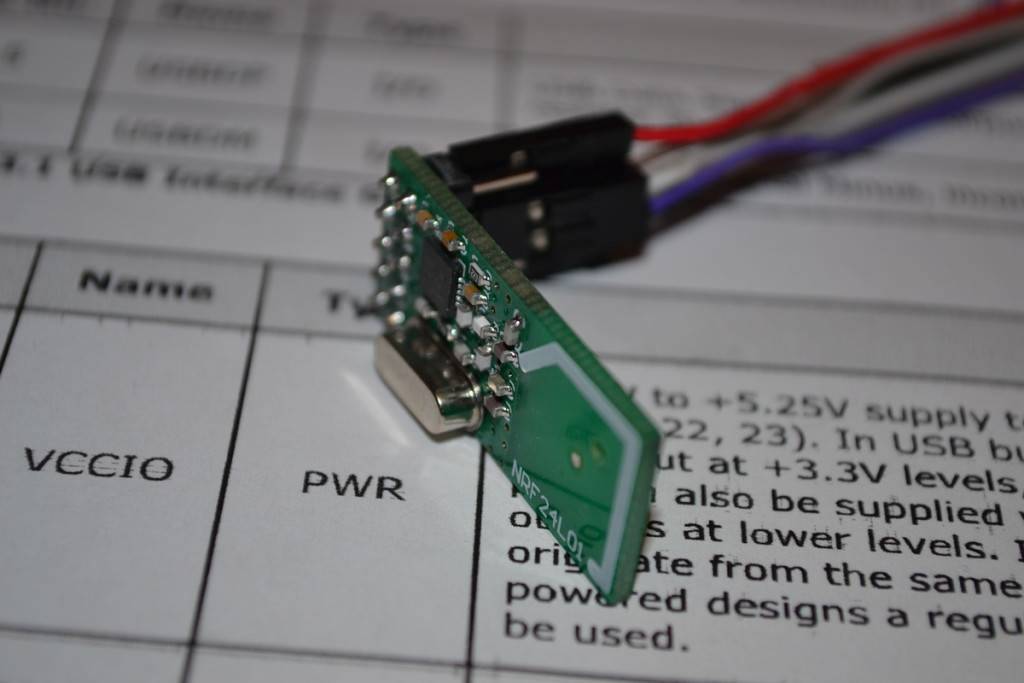

Радиоволновая охранная система

В первом случае все датчики, включая детекторы движения, подключаются с помощью проводных линий. Радиоволновая охранная сигнализация обеспечивает подачу сигнала о срабатывании датчика, с помощью миниатюрного радиопередатчика. Охранная система, использующая такие устройства, не требует практически никаких монтажных работ и может быть установлена и подключена самостоятельно. Беспроводные уличные датчики движения могут располагаться от базового блока на расстоянии до 200 метров в пределах прямой видимости.

Датчик движения работает неправильно — ошибки подключения

Ложные
срабатывания нередко происходят при воздействии посторонних факторов. Например,
при неправильном размещении датчиков вблизи нагревательных элементов или на
улице, недалеко от деревьев.

При ветре и
движении веток, прибор будет срабатывать и каждый раз запускать освещение. Но
иногда подобное случается по причине неисправности внутренних компонентов.

Чтобы выяснить что же виновато в ложных срабатываниях, просто заклейте непрозрачной изолентой чувствительное окошко.

Если это ничего не изменит и прибор по прежнему будет самопроизвольно запускаться, тогда он однозначно вышел из строя и его пора менять.

С точки
зрения логики работы устройства, без разницы куда вы подключите фазу, а куда
ноль. Но с точки зрения безопасности, разрываться должен именно фазный
проводник.

То же самое
правило действует и при подключении любого патрона светильника.

Поэтому
здесь все делается аналогично. Заводите фазу именно на ту клемму, куда
предписано инструкцией.

Подобное может происходить при направлении постороннего луча света, от рядом расположенного светильника в чувствительный элемент.

Например, ближайшая лампочка накаливания, при отключении будет затухать не моментально, а постепенно. И ее нить остывая, по прежнему будет излучать инфракрасные волны.

Эти волны
уловит инфракрасный датчик и сработает на них, вновь запустив освещение. И так N-ое количество раз до бесконечности.

Поэтому
смотрите, чтобы свет от лампочек не бил напрямую в сам датчик, либо они
находились от него на удаленном расстоянии. Из-за этого их зачастую и прячут непосредственно
под корпусом светильника.

Вы должны не
забывать, что есть модели потолочные, а есть настенные.

У обоих устройств
диаграммы работ несколько отличаются. Угол обзора у них разный, а значит и
работать они будут не так как вы изначально планировали, порой включаясь в
самые неподходящие моменты.

Нельзя
ставить датчики движения направленные на окна, кондиционеры или монтировать их
на улице в сильно продуваемых местах.

Инфракрасный
фотоприемник расположенный внутри, чутко реагирует на любое тепловое излучение.
А значит сквозняк или ветер, привнося холодный воздушный поток, запросто могут
изменить интенсивность ИК-излучения в зоне действия прибора.

Он будет
срабатывать от каждого такого порыва, даже если поблизости нет движения и
человека. А еще он может срабатывать от бликов на стекле окна или отражении
солнышка в лужице.

Некоторые даже сталкивались вот с такой редкой проблемой. Датчик смонтирован в гипсокартонную стену, внутри которой, по тем или иным причинам, периодически появляется тяга и перемещение теплых потоков воздуха снизу вверх.

Так вот,
даже на такую казалось бы не очевидную вещь, эта штука может иногда
срабатывать.

Дело в том,
что это не просто прозрачное стеклышко, как многие думают. Это линза Френкеля.

Она специальным образом фокусирует ИК излучение за счет вогнутых сегментных зеркал.

А если у вас будет на внешней стороне грязь или вы случайно уроните корпус и на нем появится трещинка, то прибор начнет работать некорректно.

Источники – https://cable.ru, Кабель.РФ

Стандартная схема подключения

Стандартная схема подключения модели предполагает использование модуляционного фотоэлемента. При этом транзисторы применяются чаще всего диодного типа. Лампочка в данном случае должна располагаться возле усилителя. Ширина пропускания зависит от типа конденсатора. Усилители, как правило, устанавливаются импульсного типа. Однако интегрированные модификации также можно найти в наше время. Точность слежения устройства в конечном счете зависит от многих факторов. В первую очередь это касается типа фильтра, который предназначен для подавления помех. Дополнительно в датчиках устанавливается модулятор, который по параметрам может варьироваться.

Типичные ошибки при монтаже и подключении

При выполнении электрического монтажа надо следить за фазировкой. Сенсор должен разрывать фазный провод. Проверить это можно индикаторной отверткой. После этого обязательно надо обесточить рабочее место из соображений безопасности.

Рядом с местом установки инфракрасного сенсора не должно быть предметов с контрастной, по отношению к окружающей среде, температурой – батарей отопления, ламп накаливания и т.д. Также надо исключить попадание струй теплого воздуха от нагревательных элементов и систем кондиционирования. Если датчик устанавливается на улице, в его поле зрения не должно быть дымовых труб.

Если датчик движения используется в составе системы охраны и работает днем, то ложные срабатывания могут происходить, если в поле зрения датчика находятся габаритные металлоконструкции (заборы, настил и т.д.). Нагреваясь на солнце, металл может заставить сенсор подавать ложные сигналы.

По возможности надо защищать линзу сенсора от попадания на нее грязи – это приведет к снижению чувствительности. Если установка датчика движения с исключением загрязнения не получится, надо обеспечить регулярную ревизию и очистку детектора.

При выполнении этих несложных требований сенсор прослужит долго и позволит сэкономить на освещении значительные суммы.

Виды датчиков

Ремонт датчика движения своими руками

Рассматривать представленные ниже конструкции следует с учетом определенного технического задания. В закрытом отапливаемом помещении электронный модуль способен простоять длительное время без повреждений. На открытом воздухе понадобится защита от неблагоприятных природных воздействий. В некоторых ситуациях нужно предусмотреть эффективные антивандальные мероприятия. При значительных размерах охраняемого периметра существенное значение приобретает дальность.

К сведению. На земельном участке нужно исключить ложные срабатывания от перемещения домашних животных, птиц.

Контактный или магнитный

Без подробных пояснений понятен принцип действия простейшего устройства с механическими контактами. Кнопку (без фиксатора) устанавливают на раме дверного блока. При открывании замыкается подключенная цепь, сигнал поступает на контрольную лампу или специальный блок дистанционного оповещения. Кроме минимальных затрат, подобное устройство привлекает быстротой реализации планов. Для объективности нужно перечислить имеющиеся недостатки:

при монтаже повреждается дверная коробка;
функциональность охранной системы блокируется прижиманием кнопки (лезвием ножа, банковской карточкой);
механический переключатель при частом использовании быстро выйдет из строя.

Контактный датчик и схема с герконом

Вместо простейшего варианта можно применить усовершенствованную схему с герконом. Эта деталь замыкает цепь при удалении магнита. Кроме лучших эстетических параметров, обеспечивается возможность скрытого монтажа

Следует обратить внимание на автономность устройства и отсутствие потребления электроэнергии в режиме ожидания

ИК-датчик

Рассмотренные варианты обеспечивают контроль дверного блока. Однако они бесполезны на открытом пространстве. Для фиксации перемещений в определенном объеме применяют другие решения.

Интуитивно понятный принцип – регистрация теплового излучения тела человека. Для усиления сигнала используют группу из нескольких линз. Этим же устройством обеспечивают широкую диаграмму направленности. Выбирают датчик, соответствующий определенному диапазону волн. Чувствительность и спектр корректируют фильтрами, дополнительными усилителями.

Такие устройства хорошо выполняют свои функции при отсутствии лишних помех. ИК датчики устанавливают в помещениях, не направляют при монтаже на осветительные и обогревательные приборы. Базовое условие – температура фона должна быть меньше, чем измеряемые параметры.

Лазерный или фотодатчик

Устройства этой категории создают лучи, формирующие защитный контур. Для создания достаточно плотной «сетки» применяют мощный источник света и комплект отражателей. Оптимальный вариант – лазерный датчик движения. Такой луч не рассеивается на большом расстоянии. Прерывание сигнала фиксируется чувствительным датчиком. Такими системами оснащают крупные объекты, открытые площадки.

Микроволновый

Главное преимущество этой конструкции – качественный контроль перемещений в определенном объеме. Дополнительный плюс – отсутствие ложных срабатываний на включение светильников или обогревателей. Для реализации плана нужно создать излучатель и совместимый детектор, фиксирующий изменение отраженного сигнала. При работе с высокой частотой обнаруживаются движения за стеклом или другой преградой, «прозрачной» для волн в соответствующем диапазоне.

Важно! При выборе такого устройства настройка мощности выполняется с учетом безопасного для человека уровня электромагнитного излучения. Принцип действия микроволнового датчика движения

Принцип действия микроволнового датчика движения

Ультразвуковой

Как и в примере со светом, данная схема функционирует на принципе регистрации отраженного излучения. Звуковой диапазон обеспечивает «невидимость». Ультразвуковой генератор потребляет немного электроэнергии. Датчик не реагирует на свет и тепло.

К сведению. Некоторые домашние животные реагируют на высокочастотные звуковые колебания. Этот диапазон применяют в специализированных устройствах для отпугивания собак.

Самоделка на Arduino

Для создания работоспособных конструкций удобно применять универсальный контроллер Arduino. Подключение периферийных устройств к этому функциональному блоку не вызывает затруднений.

Датчик движения для сигнализации

Такие устройства широко применяются не только для автоматического включения и выключения света, но и в охранных системах. С этой целью используются инфракрасные ДД, реагирующие на температуру объекта. Поскольку человеческое тело является активным источником ИК-лучей, прибор мгновенно реагирует на него, включая сигнализацию. К достоинствам инфракрасного ДД следует отнести:

безопасность для человека и животных;
надежность;
простоту настройки.

Будет интересно Как сделать распиновку витой пары RJ45

Собрать простой датчик движения для сигнализации можно своими руками. Для этого понадобятся:

корпус (подойдет от старого бытового прибора);
питающие провода;
фотодиод;
биполярный транзистор с переходом p-n-p;
герконовое реле;
подстроечный резистор.

Схема подключения

Неправильное включение сенсора в электрическую сеть чревато поломкой прибора или замыканием. Инструкция к датчику движения обязательно содержит схему подключения прибора. Но даже при ее отсутствии подключить прибор достаточно просто.

Перед подключением следует определить оптимальные места расположения датчика движения и прожектора. Они могут отличаться. Сенсор должен быть ориентирован на место предполагаемого появления людей. Следует учитывать угол обзора и максимальные расстояния реагирования. Устройства следует расположить так, чтобы учесть размер нужного кабеля и легко установить систему после проверки.

На рисунке представлена стандартная схема подключения приборов.

L (коричневый провод) – входящая фаза;

N (синий или голубой провод) – ноль;

А (красный провод) — выходящая (коммутируемая фаза).

Соблюдение правил маркировки электропроводов упрощает задачу. Чтобы включить датчик движения в электрическую сеть на нем необходимо открыть крышку, предназначенную для подсоединения проводов.

Определить фазу можно прозвонив кабель тестером. Фазный провод подключается к клемме датчика с коричневым проводом. Ноль должен быть присоединен и к прожектору, и к прибору (синий провод). Затем следует соединить оставшуюся клему ИК-сенсора с красным проводом со свободной линией светильника.

Часто полезно оставить в схеме выключатель. Подключив его параллельно, можно в необходимых случаях оставлять свет включенным на более длительное время, чем это предусмотрено при автоматическом управлении. Схема, как подключить прожектор с датчиком движения и выключателем, на следующем рисунке.

В этом случае автоматическое включение прожектора будет срабатывать только при разомкнутом положении выключателя.

Возможны ситуации когда к светильнику необходимо подключить несколько сенсоров. Это требуется в ситуациях наличия нескольких подходов к освещаемому месту, или при недостаточной зоне охвата одним датчиком. В этом случае ИК-сенсоры подключаются параллельно. Светильник включается при подаче питания через любой датчик. На следующем рисунке представлена схема подключения прожектора с двумя сенсорами.

Лучше всего прожектор с датчиком движения подключать к щитку с автоматами. Однако кабель можно присоединить к ближайшей розетке через вилку или непосредственный контакт.

Некоторые прожекторы имеют провод заземления желто-зеленого цвета. При его наличии подключение обязательно.

Некоторые светильники сразу сконструированы с датчиком движения. Это самый простой вариант. Для подключения прожектора с датчиком движения нужно соединить провода устройства с электропроводкой, соблюдая цветовое соответствие.

Заключение

Изготовление датчика объема своими руками, как показывает практика, дело реализуемое, увлекательное и полезное. Совместное использование с контроллерами позволяет приобрести навыки программирования. Датчики движения можно самостоятельно реализовать и на других принципах.

Дополнительную информацию по данной теме можно узнать из файла Инфракрасный датчик движения. А также в нашей группе ВК публикуются интересные материалы, с которыми вы можете познакомиться первыми. Для этого приглашаем читателей подписаться и вступить в группу.

В завершение хочу выразить благодарность источникам, откуда почерпнут материал для подготовки статьи:

www.electrik.info

www.dip8.ru

www.elektrika.ru

www.lampaexpert.ru

www.vseinstrumenti.ru

www.bezopasnostin.ru
