Устройство термоэлектрического датчика пламени
Термопара – это элемент безопасности газового котла, вырабатывающий напряжение при нагреве и поддерживающий клапан подачи топлива в открытом состоянии, пока горит запальник. Изображенный на фото датчик действует автономно, без подключения внешнего источника электропитания. Сфера применения термопар – газоиспользующие энергонезависимые установки: печи, кухонные домашние плиты и водонагреватели.
Поясним принцип работы термопары для котла, основанный на эффекте Зеебека. Если спаять или сварить концы 2 проводников из разных металлов, то при нагреве этой точки в цепи вырабатывается электродвижущая сила (ЭДС). Разница потенциалов зависит от температуры спая и материала проводников, обычно лежит в пределах 20…50 милливольт (на бытовой технике).
Датчик состоит из следующих деталей (устройство показано ниже на схеме):
- термоэлектрод с «горячим» спаем из двух разнородных сплавов, прикрученный гайкой к монтажной пластине рядом с пилотной горелкой котла;
- удлинитель – проводник, заключенный внутрь медной трубки, одновременно играющей роль минусового контакта;
- плюсовая клемма с диэлектрической шайбой, вставляемая в гнездо автоматического газового клапана и фиксируемая гайкой;
- существуют разновидности термопар, подсоединяемые к автоматике с помощью обычных винтовых клемм.
Для изготовления электродов, вырабатывающих ЭДС, используются специальные металлические сплавы. Самые распространенные термические пары:
- хромель – алюмель (тип K по европейской классификации, обозначение – ТХА);
- хромель – копель (тип L, аббревиатура – ТХК);
- хромель – константан (тип E, обозначается ТХКн).
Применение сплавов в конструкции термопар обусловлено лучшей генерацией тока. Если сделать термическую пару из чистых металлов, напряжение на выходе будет слишком малым. В большинстве теплогенераторов, эксплуатируемых в частных домах, установлены датчики ТХА (хромель – алюмель). Больше об устройстве термопар смотрите на видео:
Принцип работы датчиков
Термостаты, равно как и программаторы, в сущности, работают по одному принципу. Вы задаете порог температуры при падении ниже, которого включается отопление котла. Разница аппаратов лишь в их пороге срабатывания, что напрямую зависит от качества. Китайские аналоги известных устройств, как правило, имеют более длительный порог срабатывания, нежели европейский оригинал.
В норме считается порог в один градус. Для примера если вы выставили поддержание температуры на 20 градусах, то при нормальном пороге, когда температура упадет ниже 19 – котел заработает. А когда поднимется выше 21, то выключится.
Китайские аналоги имеют разборы до двух и более градусов, что соответственно влияет на качество работы горелки. В то же время более дорогие и качественные модели Европейских производителей могут иметь погрешность всего в 0.2 градуса для примера.
Классификация видов термодатчиков
Выбор датчика зависит от того, в какой среде необходимо контролировать температуру: внутри котла, в помещении или в системе отопления. От правильности их выбора зависит эффективность и безопасность работы отопительного оборудования.
Датчик температуры для котла отопления классифицируется по следующим критериям:
- по способу определения температуры;
- по типу взаимодействия с термостатом.
Виды датчиков по способу определения температуры
По способу определения температуры датчики бывают:
- Дилатометрические, представляющие собой биметаллические пластины или спирали, принцип работы которых основан на тепловом расширении металлов или других типов твёрдых тел.
- Резистивные, имеющие сильную зависимость от температуры в определённом измеряемом диапазоне, которая проявляется в виде резких изменений электросопротивления.
- Термоэлектрические, представляющие собой термопары (сплавы двух разнородных проводников, например, хромель-алюмель), в которых при определённых температурных интервалах начинает индуцировать термо-ЭДС.
- Манометрические, принцип действия которых основан на изменении давления газа или жидкости в замкнутом объёме.
Дилатометрические датчики изготавливаются из материалов с высоким коэффициентом теплового расширения, которые реагируют на минимальные температурные колебания. Принцип их работы основан на замыкании либо размыкании электрических контактов. Для повышения их чувствительности и качества контакта в конструкциях используют магниты.
Резистивные термодатчики изготавливаются из специальных сплавов проводников или полупроводников. Конструктивно состоят из катушки с намотанным тонким медным, платиновым или никелевым проводом и керамического корпуса или полупроводниковых пластин, помещённых в пластиковый или стеклянный корпус.
Полупроводниковые резисторы бывают двух видов:
- термисторы, имеющие нелинейную температурную зависимость, характеризующуюся снижением сопротивления при нагреве;
- позисторы, также имеющие нелинейную зависимость от температуры, но отличающиеся от термисторов повышением сопротивления при нагреве.
Термоэлектрические датчики изготавливаются из двух специально подобранных разнородных металлов или сплавов, в точке контакта которых при нагреве индуцируется термо-ЭДС, величина которой пропорциональна разности температур двух спаев. При этом измеряемая величина не зависит от температуры, длины и сечения проводов.
Манометрические датчики позволяют определять температуру немагнитным способом без применения источников энергии, что позволяет их применять для дистанционных измерений. Однако их чувствительность на порядок хуже, чем у других термодатчиков, а также присутствует эффект инерционности.
Виды датчиков по способу взаимодействия с термостатом
Измерители температуры по типу взаимодействия с термостатом подразделяются на следующие виды:
- проводные, передающие данные на контроллер по проводам;
- беспроводные – высокотехнологичные современные устройства, передающие данные на определённой радиочастоте.
Проводной датчик температуры для котла
Как усилить тягу в водонагревателе?
Одна из основных причин отсутствия тяги – засор в дымовом канале. Зачастую такая проблема встречается в многоквартирных домах старого типа.
В так называемых хрущевках закладываются 2 шахты – для колонки и вентиляционная. В первую очередь необходимо вызвать специалистов для проведения чистки.
В частном доме улучшение тяги следует начать с ревизии дымохода и оценки загрязнения замусоренной трубы. После извлечения засора, внутрь канала помещают зеркало. В верхней части дымохода должен быть свет. Проводить такую процедуру рекомендуется не менее одного раза в три года.
Плохая тяга также может быть вызвана неправильной установкой вытяжки дымохода или большим количеством лишних поворотов, острых углов и изгибов в трубе. Если исправление ошибок, допущенных во время монтажа, не помогло, усилить тягу в дымоходах можно с помощью дымососов и вентиляторов.
Датчики давления воздуха в котлах
Реле контроля напора воздуха в газовом агрегате следит за температурой сгорания энергоносителя. Регулирующие подачу летучего вещества в топку датчики контроля воздуха котла предохраняют устройство от перегрева в случаях перемены давления газа, тока воды. Также они осуществляют включение и отключение вентилятора.
Прежде чем купить моностат для котла следует выяснить параметры запчасти. Соответствуют ли характеристики узла конкретной модели агрегата. Цена на реле давления ДРД зависит от модели измерительного прибора. Давление измеряется в барах, поэтому узел должен быть соответствующе откалиброван.
Компания НПП «Прома» является одним из ведущих производителей продукции для автоматизации промышленных производств в города России: Москва, Санкт-Петербург, Новосибирск, Екатеринбург, Нижний Новгород, Казань, Челябинск, Омск, Самара, Ростов-на-Дону, Уфа, Красноярск, Пермь, Воронеж, Волгоград, Краснодар, Рязань.
Обзор популярных производителей
От исправной работы автоматизации систем безопасности теплового оборудования будет зависеть продолжительность безотказного функционирования таких бытовых приборов, а также сохранность имущества и жизни людей. Учитывая этот факт, к выбору автоматических датчиков следует подойти в высшей степени ответственно.
Приобретение продукции популярных производителей, несмотря на более высокие расценки, является более выгодным, ведь такие элементы прослужат дольше, а надёжность оборудования известных фирм не в пример выше дешёвых аналогов, изготовленных кустарными методами. Наиболее популярными производителями такого вида оборудования являются:
Eurosit. Автоматика для котлов, выпускаемая под эти брендом обладает европейским качеством и надёжностью. При необходимости, можно приобрести как отдельные элементы таких систем, так и готовые комплексы защиты отопительного оборудования.
- Орион. Отечественный производитель высококачественного оборудования для автоматических систем теплового оборудования. При этом, продукция фирмы находится в бюджетном ценовом диапазоне. Системы безопасности «Орион» устанавливаются, как правило, в напольные газовые котлы, которые были произведены в России.
- Honeywell. Американская компания, производящая автоматические системы высочайшего класса уже более 100 лет. Различные клапаны и реле, продаваемые под этим брендом, при правильной эксплуатации прослужат не менее 10 лет.
Любой образец автоматики, выпускаемый этими фирмами можно использовать без каких-либо опасений. Многоуровневый контроль на производстве и предпродажная подготовка практически исключают вероятность приобретения бракованных изделий.
Орион

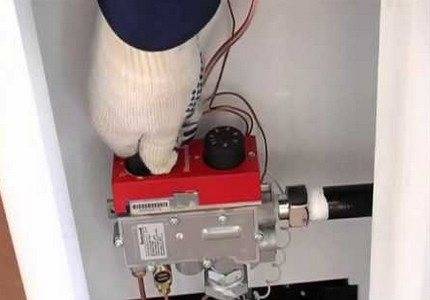

Автоматическое устройство Орион изготовляется в России. В комплектацию прибора входят пьезоэлектрический розжиг и датчик тяги.
Прибор Орион выглядит просто и имеет минимальный набор функций. Его возможности не слишком велики, но, благодаря лояльной стоимости и элементарному способу управления, агрегат пользуется спросом
Устройство отключает газ в случае произвольного затухания горелки или отсутствия нужной тяги. Когда температура воздуха в помещении снижается, термостат активирует подачу топлива и работа котла возобновляется.
Переход в режим уменьшения пламени при достижении определенной (заданной пользователем) температуры происходит автоматически и позволяет экономить топливный ресурс.
Honeywell
Кроме недорогих бюджетных моделей компания Honeywell выпускает и другие виды автоматического оборудования, например, люксовые хронотермостаты премиум-серии СТ либо программированные термостаты Honeywell YRLV430A1005/U.
Прибор YRLV430A1005/U при максимально широком функционале обладает дружественным интерфейсом и не вызывает у клиентов никаких сложностей в процессе использования. Стоимость изделия довольно высока, но все же ниже, чем у конкурентов, предлагающих сходные по характеристикам модели
Эти электронные панели позволяют задать греющему оборудованию самые подробные и точные настройки, вплоть до изменения температурного режима несколько раз в день в зависимости от времени суток, погодных условий и личных пожеланий.
Honeywell 5474
Прибор Honeywell 5474 изготовляется немецким концерном Honeywell, уже более сотни лет специализирующимся на разработке и продаже различных видов автоматики. Корректно работает с бытовыми газовыми котлами мощностью до 32 кВт.
Honeywell 5474 – энергонезависимый прибор для управления системой отопления. Оснащен микрофакельными горелками из жаропрочной нержавеющей стали. Они обеспечивают более качественное сгорание газа, снижают выброс в атмосферу вредных веществ и не дают лишней саже откладываться в дымоходе
Автоматическая система Honeywell 5474 снабжена базовым набором контролирующих функций, которые гарантируют эффективную работу котла при абсолютной безопасности для пользователей.
Изделие в авторежиме поддерживает заданную температуру теплоносителя (от 40 до 90 градусов), отключает котел в случае прекращения подачи топлива, отсутствия тяги нужного уровня в дымоходе, возникновения обратной тяги или затухания горелки.
Принцип работы и разновидности энергозависимых систем
Как работает автоматика газового котла? Энергозависимые системы нуждаются в электричестве и представляют собой сложные электронные приборы, самостоятельно регулирующие подачу топлива и мощность пламени, а значит, помогают экономить средства на отоплении дома.
Термостат комнатный
Термостат располагается в комнате, где нужно контролировать температуру. Датчики производят измерение.
В случае если температура стала меньше заданной, термостат посылает сигнал котлу и тот автоматически начинает работать.
Когда t достигает комфортных для жильцов показателей, перекрывается клапан и котёл прекращает работу.
Подсоединяется к котлу кабелем.
Суточный программатор
Прибор выполняет ту же роль, что и термостат, но с возможностью задавать программу на 24 часа. Программирует по времени температуру для отопления и для горячего водоснабжения. Через сутки цикл повторяется.
Подсоединяется к котлу кабелем и по радиоканалу.
Недельный программатор
Обладает более широкими возможностями для программирования климата в доме. Есть готовые режимы и настраиваемые. Радиус действия – от 30 м. и больше. Данные выводятся на дисплей с подсветкой. Приборы могут подбираться по цвету для конкретного интерьера.
Недельный программатор Auraton 2025
Современные приборы не только регулируют температуру, но и проводят самодиагностику оборудования, управляют работой насоса и защищают котёл от замерзания.
Как подключить термодатчик к котлоагрегату
Уличный датчик температуры для котла отопления устанавливается с наружной стороны стены отапливаемого здания с соблюдением таких требований:
- стена должна быть исключительно северной или северо-восточной, для избежания попадания прямых солнечных лучей. Если попадание все равно предполагается, необходимо защитить сенсор козырьком;
- по возможности необходимо избегать установки датчика в места повышенной влажности и высокой степенью образования плесени;
- стена должна иметь толщину и степень теплоизоляции, достаточную для исключения нагрева датчика теплом отапливаемого помещения;
- не рекомендуется и установка измерительного прибора вблизи кондиционера, дымохода, вытяжных или приточных каналов, любых других конструкций, способных повлиять на результаты измерения.
Сам датчик крепится к стене анкерными болтами, например 5х25, подключается к соответствующему разъему/клемме котла или термостата при помощи двухжильного кабеля (параметры сечения и сопротивления указываются в инструкции датчика температуры), соединения герметично изолируются муфтой.
В регулировке и калибровке датчики температуры не нуждаются, а работоспособность и точность проверяется на практике (по комнатной температуре).
Источник
Особенности эксплуатации
При эксплуатации термодатчиков необходимо следовать следующим правилам:
чувствительный элемент должен иметь максимальный контакт со средой для теплообмена, обслуживание и калибровку нужно проводить в соответствии с рекомендациями производителей, важно исключать негативные внешние влияния, которые могут отразиться на результатах измерений. Термодатчики для котлов достаточно легко подобрать и относительно просто установить и подключить
Для этого важно соблюдать инструкцию по подключению и выполнять последовательно все этапы монтажа
Термодатчики для котлов достаточно легко подобрать и относительно просто установить и подключить
Для этого важно соблюдать инструкцию по подключению и выполнять последовательно все этапы монтажа
Основные причины срабатывания
Выделяют ряд основных причин, по которым может сработать контроллер независимо от типа камеры сгорания, которая установлена в газовой установке.
Не стоит абсолютно полагаться на работу датчика. Поэтому, если есть возможность, лучше заранее предусмотреть негативные варианты развития событий и устранить причину их возникновения.
Порывистый ветер
Чтобы порыв ветра не гасил горелку, специалисты рекомендуют устанавливать стабилизатор. Его монтируют в месте выходного патрубка.
Неправильная установка
Если при монтаже были допущены ошибки в расчетах или установке. Производят контрольные замеры и проверяют правильность установки котла и дымохода. Высоту отвода рассчитывают в зависимости от расположения трубы от конька. Специалисты рекомендуют размещать ее по центру кровли. Оголовок располагают выше конька на 50 см.
Отключение вентилятора
Отключение вентилятора останавливает приточную вентиляцию, и угарный газ не выводится на улицу. В этом случае выявляют причину остановки работы вентиляционной системы.
Специалисты рекомендуют производить сезонный профилактический осмотр отопительного прибора осенью и весной. Работа котла без термореле не рекомендована.
Некачественная тяга
Некачественная тяга – основная причина, по которой может сработать контролирующий датчик. Такая проблема может возникнуть из-за неправильной конструкции котла и выводной системы. Например, некачественную тягу может вызвать дымоход с неверно рассчитанными габаритам, если речь идет о котле с естественным выводом продуктов горения, или вентилятор, работающий не на нужной мощности, если дело касается котла с принудительной тягой.
Стоит также проверить целостность выводной системы. Если части трубы плохо соединены между собой, величина силы тяги изменится.
Обратная тяга
Обратная тяговая сила – разновидность некачественной тяги. Она образуется, если в выводной системе появляется так называемая воздушная пробка. При ее наличии газы, которые должны выйти через выводную систему на улицу, возвращаются обратно в газовую установку из-за того, что не могут преодолеть воздушную пробку.
Эта проблема может возникнуть из-за плохой теплоизоляции (герметичности) труб выводной системы. Как только герметичность трубы нарушается, образуется перепад температур, который провоцирует появление воздушной пробки.
Засорение дымохода
Изменение тяги может произойти и по причине засорения дымохода. Если его выход плохо огражден от внешних воздействий, то в него может попасть, например, листва. Но даже хорошая защищенность выходного отверстия не гарантирует его чистоту. Птицы могут свить гнездо на теплом месте и тем самым повлиять на тягу. Но даже отсутствие птиц не гарантирует хорошей тяги, потому что выходная система может загрязняться собственной сажей.
Выход из ситуации один – регулярно чистить дымоход не только для устранения проблем, но и для профилактики их возникновения.
Сильный ветер
Если выводная труба расположена таким образом, что в нее может дуть ветер, то стоить подготовиться к тому, что это повлияет на работу котла. Порыв ветра, попавший в трубу, может преодолеть сопротивление выходящих навстречу продуктов горения и задуть горелку.
Если контроллер в такой ситуации не сработает, то топливо так и будет неконтролируемо подаваться в котел, но сгорать в нем не будет. Чтобы не допустить такого развития ситуации, нужно купить стабилизатор и установить его на месте выходного патрубка.
Выбор регулятора температуры
Первое на что следует обратить внимание при выборе термодатчика это на производителя. Самыми популярными в России считаются Сименс, Имит, Аристон, Термолинк и Бакси, но, не смотря на это, в первую очередь устройство следует выбирать среди той фирмы, которой у вас стоит котел и только потом уже рассматривать модели остальных производителей
Хорошие и мощные модели газовых колонок позволяют эксплуатировать с ними практически любые варианты программаторов.
Всегда следует понимать для чего вы покупаете себе тот или иной агрегат. Во избежание переплат и простоев слишком навороченного и дорогого оборудования заранее определите, как и для чего вы будете его использовать. Исходя из необходимых в устройстве функций, и следует его покупать.
Для устройств высокой мощности (например, в котельную) может понадобиться смена проводки, поэтому для введений в эксплуатацию котлов и датчиков, сравнимых мощностью с промышленными, посоветуйтесь со специалистами. В домах же, однако, слишком мощное оборудование также ставить не имеет смысла, потому еще раз следует отметить, что покупать нужно аппаратуру строго исходя из необходимостей.
Датчик температуры БАКСИ (NTC) белый
Людям, которые впервые знакомятся с работой газовых котлов и программаторов будет не лишним порекомендовать начать с самых простых и дешевых моделей, чтобы основываясь на их работе понять каких функций вам не хватает. Дешевая модель наглядно покажет, какую в действительности модель вы хотите себе приобрести.
Защитная автоматика
Узлы автоматики из первой группы, как видно из её названия, предназначены для защиты котла и помещения, в котором он установлен. Эти устройства прекращают подачу газа в случае возникновения аварийной ситуации.
Газ-контроль
Обычно под этим понимается «контроль наличия пламени» горелки. При затухании горелки подача газа должна быть прекращена. Эта базовая функция защиты, которая присутствует во всех котлах.
Этот модуль автоматики состоит из двух узлов: клапана подачи газа и термопары (рис. 1).
Рис. 1 Термопара и электромагнитный клапан
Термопара – пассивный датчик температуры, т.е. не требует внешнего питания. Она представляет собой два спаеных проводника из различных металлов (рис 2.). При нагреве места спайки в проводниках наводится термо-ЭДС, проще говоря, возникает небольшое напряжение, достаточное для открытия электромагнитного клапана подачи газа.
Рис. 2 Принцип действия термопары
Именно поэтому при первом пуске котла нужно подержать кнопку розжига в течение нескольких секунд – время, за которое термопара успеет нагреться и на ней возникнет напряжение, достаточное для поддержания газового клапана в открытом положении.
Не путайте: в описании котла этот блок автоматики обычно называется «газ-контроль», однако правильней было бы называть эту функцию именно «контроль наличия пламени», т.к. аварийно отключать подачу газа могут и другие узлы автоматики, которые мы рассмотрим далее.
Термостат для котла
Термостат – устройство, необходимое для поддержания заданной температуры теплоносителя. Оно отключает котёл при достижении заданной температуры и включает при снижении температуры ниже установленного порога. Ручка термостата имеет несколько режимов, каждый режим соответствует своей температуре теплоносителя.
Рис. 3 Термостат
Если котёл имеет электронное управление, температура может устанавливаться с помощью терминала пользователя и отображаться на дисплее.
Термостат можно считать устройством регулирующим работу котла, однако он выполняет и защитные функции: защита от перегрева и замерзания. Это достигается наличием у термостата верхнего и нижнего пороговых значений. При достижении температуры теплоносителя верхнего аварийного порога котёл отключается во избежание перегрева. При достижении нижнего аварийного порога – котёл включается на максимальную мощность, чтобы не произошло замерзания теплоносителя.
Стоит иметь в виду, что если в перечне технических характеристик котла написано «термостат», имеется в виду наличие регулирующего термостата. Функция защиты от перегрева, есть в любом котле, даже если это отдельно не указано. А вот защита от замерзания присутствует только в тех котлах, где эта функция прописана в характеристиках.
Контроль тяги
Интенсивность тяги должна быть достаточной для полного удаления продуктов горения из помещения, в котором установлен котёл. При недостаточной тяге происходит накопление продуктов горения внутри помещения, что является опасным для здоровья человека. При срабатывании датчика контроля тяги (рис. 4) формируется управляющий сигнал на прекращение подачи газа и отключение котла.
Рис 4. Датчик контроля тяги
При установке отопительной системы тяга проверяется мастером, однако тяга может ухудшиться в процессе эксплуатации в силу многих причин (загрязнение вытяжной трубы и т.д.)
Поэтому датчики в тяги являются важной составляющей системы безопасности котла
Предохранительный клапан
Рис. 5 Предохранительный клапан
Необходим для сброса излишек теплоносителя из системы при повышении его давления выше допустимого предела. Такая ситуация возможна при резком повышении температуры воды (теплоносителя) в системе. Это может привести к повреждению котла и других узлов отопительной системы. Поэтому лучше приобрести котёл со встроенным предохранительным клапаном или установить его отдельно.
Воздухоотводчик автоматический
Во время ввода отопительной системы в эксплуатацию в неё неизбежно попадает воздух, избавиться от которого бывает достаточно сложно. Кроме того, воздух может накапливаться в системе и в процессе эксплуатации. Он препятствует нормальной работе системы отопления, создаёт шум и бурление в трубах. Воздухоотводчик (рис. 6) автоматически выпускает весь воздух, накопившийся в трубах отопления. Его нельзя назвать обязательным узлом, но присутствие его в системе сильно упрощает жизнь пользователю. Поэтому лучшим решением будет выбрать котёл со встроенным воздухоотводчиком.
Рис. 6 Воздухоотводчик
Виды датчиков газовой колонки и принцип их работы
Существует множество видов датчиков, которые служат системой защиты газовой колонки и имеют схожий принцип работы, но отвечают за разные части работы котла. Основных датчиков присутствует 5. Устанавливаются они в основном с современных моделях колонок. В других не предусмотрены и считаются не респектабельными.
Датчик тяги
Данный датчик устанавливают на проходе дымовой трубы, чтобы определять наличие тяги или же ее опрокидывание. Если оно есть, то подача газа прекращается, факел тухнет и горение прекращается.
Датчик тяги газовой колонки
Датчик перегрева
Также этот датчик зовется датчик контроля перегрева воды. Необходим он для того, чтобы защитить теплообменник от перегрева и быстрого износа. В конструкции датчика присутствует термостат, который и ведет учет за температурой воды.
Датчики пламени и ионизации
Данные системы защиты устанавливаются во множестве современных колонок с автоматической системой розжига. Если основная горелка больше не излучает пламени, датчиком подается сигнал о прекращении подачи газа. Сработать датчик может в трех случаях:
- Когда нарушается подача топлива и воздуха.
- Когда засорился клапан или элементы розжига.
Датчик протока воды
Датчик контролирует напор воды. То есть фитиль будет гореть до тех пор, пока включен смеситель. В противном случае система прекращает подачу газа и подогрев воды. К тому же, если напор не является достаточным, например, вы или дети не до конца закрыли кран/смеситель, колонка не будет гореть зря, не будет утечки газа.
Предохранительный клапан для сброса давления
Один из важнейших клапанов. Встраивается в систему обвязки колонки. Необходим он для того, чтобы предотвращать разрыв труб от резкого повышения давления. Возникает это из-за того, что при нагреве объем увеличивается, а вот объем труб никак не изменяется из-за чего излишкам воды некуда деваться. Для этого и нужен предохранительных клапан сброса избыточного давления.
Форсунка и ручка — варианты изготовления
Если взглянуть со стороны, ручка и форсунка, по сути, весь агрегат. Остальное трубки и вентили, подводящие газ. Для форсунки можно приобрести латунный жиклер от газовых приборов. Они без проблем продаются, стоят копейки.
Если нужна особая конструкция, поступить можно следующими образом.
Подходящую заготовку зажимаем тисками.
Аккуратно сверлим отверстие сверлом подходящего диаметра, не доходя до конца около миллиметра. Стачиваем оставшийся металл, до появления точки, оставленной самым кончиком сверла.
После этого, тонким сверлом или закаленным шилом изнутри пробиваем отверстие нужного диаметра.
В качестве рукоятки можно использовать любой подходящий предмет. Подойдет ручка от старого паяльника, обрезок толстостенного шланга, просверленный кусок дерева.
Для фиксации деталей и шлангов используем зажимные хомуты, клей термопистолета.
