Давление в расширительном бачке газового котла: нормы + как накачать и отрегулировать

РАСЧЁТ МЕМБРАННОГО РАСШИРИТЕЛЬНОГО БАКА

В некоторых случаях падение давления в системе отопления связано с неправильным выбором двухконтурного котла. При тепловом расчёте учитывается площадь помещений, которые нужно обогреть. Исходя из этих условий, выбирается мощность отопительного прибора. В расчёт закладываются обычные радиаторы, в которых объём водыне очень большой. А если вместо радиаторов используют металлические трубы, жидкости, чтобы их заполнить, требуется в несколько раз больше, соответственно и объём расширяемой воды тоже будет увеличен.

Расширительный бак в двухконтурных котлах обычно равен 6-8 литрам. Он рассчитан примерно на 120 литров воды в отопительной системе. Для радиаторов этого вполне достаточно. А вот что может произойти, если в системе воды больше, чем положено по расчёту. Допустим, жидкость, нагреваясь в трубах, расширяется и заполняет штатный расширительный бак. Но размера бака не хватает для вывода избытка нагревшейся воды, давление повышается и происходит аварийный сброс через предохранительный клапан. После того, как котёл выключится, вода из бака выходит назад в систему, но так как у котла был аварийный сброс, жидкости в системе не хватает, давление падает ниже критической отметки. Всё, без подпитки системы водой (то есть без участия человека) котёл не включится. Если за окном низкая температура воздуха – размораживание системы обеспечено. Причём случиться это может в самый неподходящий момент.

  Сейчас в продаже появились автоматические подпитыватели воды, которые подают воду в систему, если давление в ней падает ниже определённой отметки

Домовладельцам, оставляющим свои жилища без присмотра на долгое время, стоит обратить на них внимание

   Обычно монтаж отопления происходит в тёплое время года, чтобы успеть подготовиться к зиме. Во время пуска котёл работает в среднем режиме, да и осенью ещё тепло. Поэтому, когда нагрев не такой интенсивный, жидкость расширяется незначительно, давление в системе в пределах нормы. Но когда придут морозы и котёл выйдет на работу при максимальной нагрузке, объём нагреваемой жидкости увеличивается, тут и выясняется, что штатного расширительного бака не хватает. Чтобы такой сценарий не состоялся, нужно грамотно рассчитать систему отопления и вовремя установить в неё дополнительный мембранный расширительный бак, который используется в отопительных системах закрытого типа, когда движение жидкости происходит под давлением, которое создаёт циркуляционный насос.

Определить точное количество воды в трубах отопления трудно, обычно это делают по мощности: её умножают на 15. Например, у котла мощностью 17 кВт система отопления вмещает 255 литров воды. Существуют методики, помогающие рассчитать объём расширительного бака. Следующий расчёт подходит для систем отопления, смонтированных в одноэтажных домах.

Объём расширительного бака = (V*E)/D, где V– объём воды в системе отопления, Е – коэффициент расширения жидкости, D– эффективность расширительного бака.

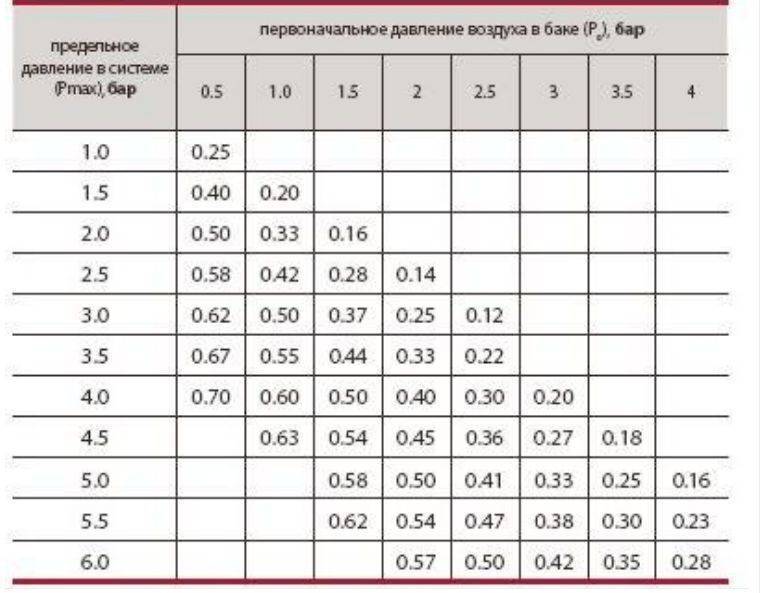

D = (Pmax—Ps)/( Pmax +1),

где Pmax – максимальное рабочее давление отопительной системы, равное в среднем 2,5 бар;

Ps– давление зарядки расширительного бака, равное 0,5 бар.

D = (2,5-0,5)/( 2,5 +1)=0,57

Итак, для котла мощностью 17 кВт объём расширительного бака = (255*0,0359)/0,57=16,06 л.

В технической документации написано, что аппарат мощностью 17 кВт имеет встроенный расширительный бак объёмом 6,5 л. Для правильной работы двухконтурного котла необходимо установить в отопительную систему дополнительный расширительный бак объёмом 10 л.

   Как определить, работает дополнительный расширительный бак в системе, или нет? Для его проверки  накачаем насосом давление воздуха, например, до 2 бар, и обеспечим доступ к ниппелю. Подсоединим его к системе отопления. Включим котёл. Во время нагрева воды давление будет подниматься. Если оно увеличится до 1,8 бар, стравим воздух с расширительного бака через ниппель, смотря при этом на манометр котла. Как только давление в бачке снизится меньше 1,8, вода из системы начнёт заходить в бак, при этом стрелка манометра на котле покажет снижение давления. Это значит, что дополнительный расширительный бак установлен правильно и работает корректно. В завершении надо накачать давление до нужной отметки, например, до 1 — 1,5 бар. На этом всё. Если статья понравилась, поделитесь ей в соцсетях.

Отличия Navien Ace и Navien Delux

Navien Delux – это доработанная модель, пришедшая на смену Navien Ace. Navien Delux Coaxial серия котлов с двумя теплообменниками мощностью от 10 до 30 кВт с закрытой камерой сгорания и принудительным отведением дыма с помощью турбины. Производитель отмечает следующие особенности Navien Delux:

• Система защиты от промерзания. В отличие от котлов других производителей, помимо автоматического включения горелки при падении температуры ниже 6 градусов, при температуре ниже 10 градусов котел обеспечивает непрерывное движение теплоносителя, активируя циркуляционный насос.
• Вентилятор с изменяемым числом оборотов. В котлах Navien Delux устанавливается турбина с регулируемой скоростью вращения лопастей в зависимости от показаний специального датчика давления воздуха. Тем самым, обеспечивается оптимальное соотношение газовоздушной смеси и повышается производительность котла.
• Материал изготовления теплообменника — нержавеющая сталь. За счет использования вентилятора с изменяемым числом оборотов вращения и повышению эффективности горения стало возможным заменить медный теплообменник на теплообменник из “нержавейки”, который безусловно обладает существенно большим сроком эксплуатации.
• Также отмечается защита котлов от влияния перепадов сетевого напряжения специальным защитным чипом и возможность работать при низком (до 4 мБар) давлении магистрального газа и воды. Другими словами, производитель попытался сделать продукт, максимально адаптированный к худшим условиям эксплуатации.

Гидробак открытого типа

Такие конструкции считаются устаревшими, так как не обеспечивают абсолютной автономности, и может лишь увеличить период между обслуживанием. Разогретая жидкость испаряется, и ее нехватку нужно ликвидировать, периодически подливая теплоноситель, восполняя его объем. Никаких диафрагм и груш не используется. Давление в системе появляется за счет того, что открытый гидробак монтируется на возвышенности (на чердаке, под потолком и т.д.).

Естественно, никакого давления воздуха в расширительном баке открытого типа нет. При расчете учитывают, что один метр водяного столба создает давление в 0,1 атмосфер. Однако есть способ автоматизировать добор воды. Для этого устанавливается поплавок, который при опускании открывает кран, а после наполнения резервуара поднимается, и перекрывает доступ воды в бак. Но в данном случае все равно нужно контролировать работу системы.

Настройка бака.

Начинаем с P_ст = 4 / 10 = 0,4 бар;

Далее нам нужно создать давление P (накачать воздух в соответствующую камеру расширительного бака).

Какое давление P необходимо накачивать? Воспользуемся формулой от компании Reflex:

P = P_ст+ 0,2 бар, или P = 0,4 + 0,2 = 0,6 бар.

Согласно рекомендациям Reflex P > или = 1 бар.

Поскольку высота дома у нас небольшая и сумма P_ст и P меньше 1 бара, принимаем значение P = 1 бар.

Устанавливаем бак в систему или открываем запорную арматуру.

Затем открываем вентиль подпитки и создаем начальное давление в системе P_нач.

До какого значения? В этом нам помогут следующие рекомендации:

P_нач > или = P + 0,3 бара или P_нач = 1 + 0,3 = 1,3 бар.

Теперь включаем котел, разогреваем систему до расчетной температуры, предположим 80 оС, и удаляем воздух из системы, наблюдая по манометру за тем, как создается новое давление – давление расширения P_расш, которое достигнет некоторого значения.

И, наконец, снова включаем подпитку и доводим давление в системе до P_кон, которое должно быть согласно формуле:

P_кон < или = P_кл – 0,5 бар или P_кон = 3 – 0,5 = 2,5 бар.

Все, расширительный бак готов к работе!

Несколько важных замечаний:

• Не всегда нужно открывать подпитку второй раз. Нужно ориентироваться по манометру. Если у вас в системе стоит предохранительный клапан на 3 бара, а манометр уже показывает давление в разогретой системе 2,5 бара, то открывать подпитку второй раз не нужно.

• Проводя подпитку разогретой системы необходимо помнить об опасности создания теплового шока для котла. Когда стенки котла, разогретые до высокой температуры, получают холодную воду, происходит внутренние напряжения в самом металле, что в случае с чугунным котлом может привести к трещинам и соответственно к порче котла. Подпитывать горячей водой нужно, когда система остыла до 40 оС или же, когда подпитка врезана на значительном удалении от самого котла.

• Поднимая давление в системе, даже на небольшой уровень, нужно учитывать элементы системы отопления, которые вы установили. Рабочее давление системы ни в коем случае не должно превышать максимально допустимое для самого чувствительного элемента (смотрите паспорта производителей).

• Если мы проверим заводскую настройку расширительных баков, сравнив ее с приведенными здесь рекомендациями, то обнаружим, что эта настройка вполне приемлема для большинства систем отопления частных домов.

“Для чего же тогда все эти выкладки?”, – спросите вы. “Зачем все усложнять?” Отвечаем. Выкладки нужны, чтобы понимать механизм настройки расширительного бака в случаях:

• когда упало или совсем отсутствует давление в воздушной камере;
• когда принимается решение поменять мембрану бака;
• когда нужно настроить расширительный бак для нетипового объекта.

Добавим также, что есть такое понятие, как эффективный полезный объем расширительного бака – количество воды, которое бак может в себя принять и затем вновь отдать системе. Оптимальность этого показателя можно достичь только при правильной настройке бака.

На что влияет этот показатель?

Если сказать просто: от него напрямую зависит объем воды в расширительном баке (“запас” бака) и, следовательно, объем воды, который он может отдать обратно системе.

Когда это нужно?

В результате небольших протечек (по капле) или испарения, воды в системе становится меньше. И, пока у бака есть запас воды, он отдает ее системе, давление не падает. Но как только этот запас заканчивается, а процесс потери теплоносителя продолжается. Это приводит к понижению давления и срабатыванию автоматики котла. Система останавливается или же просто не может работать, так как объем воды в ней недостаточен.

Согласитесь, что есть разница, может ли ваш бак при неправильной настройке может взять в себя 100 г воды или он способен компенсировать потери литрами, способствуя тем самым функционированию системы отопления, пока не будет устранена течь,  и вновь не будет подпитана система.

Особенно это актуально для загородных домов, где владельцы не живут регулярно, и тогда возникает опасность преждевременной остановки системы отопления и ее разморозки.

Та же способность бака компенсировать объем теплоносителя просто необходима, когда автоматически или вручную понижается температура котла. Теплоноситель нагревается до меньшей температуры, объем его становится также меньшим. И вот тут-то приходит на помощь экспанзомат.

Подбирайте  и настраивайте расширительный бак правильно! Желаем удачи!

Как отрегулировать давление в расширительном баке?

В расширительном баке имеется золотник, вмонтированный в ниппель, предназначенный для накачки либо спуска воздуха. Он находится на стороне, обратной месту подключения теплоносителя. Ниппель емкости очень похож на автомобильный, поэтому можно добавить давление с помощью обычного насоса с манометром для авто. Выполнить это можно следующим образом:

• выключить агрегат и подождать около 8 минут до полной остановки движения теплоносителя;
• закрыть запорные краны трубопровода, где находится емкость, и слить воду; у бака, встроенного в котел закрывают подачу и обратку;
• открыть ниппель и подключить к нему насосный шланг;
• накачать воздух до 1,5 атм и подождать пока с емкости не выльется вся жидкость, после этого выпустить воздух;
• перекрыть запорную арматуру и насосом накачать давление до необходимого;
• снять насос, одеть колпачок на ниппель и закрыть сливной штуцер;
• открыть перекрывающие краны и набрать воду в систему отопления;
• проверить правильность давления в баке.

При достижении агрегатом рабочих параметров стрелка манометра не должна прыгать, а набирать показатели плавно.

Манометр автомобильного насоса имеет показатели в МПа, а не в барах. Чтобы сориентироваться, сколько МПа следует набрать, за основу принимают, что 1 Бар=1 атм=0,1 МПа.

Источник

Сравним системы отопления закрытого и открытого типа

Функционирование открытой системы отопления основано на законах термодинамики, за счет которых осуществляется движение теплоносителя. Из области высокого давления и соответствующей температуры на выходе котла вода перемещается по трубам в область более низкого давления, и ее температура при этом понижается. Охлажденный теплоноситель направляется обратно в котел, и процесс повторяется. Таким образом, происходит естественная циркуляция жидкости, согласно законам физики.

Так как при нагревании воды происходит увеличение ее объема, в конструкции открытой системы отопления предусмотрен расширительный бачок. Для эффективного движения теплоносителя открытого типа расширительный бачок устанавливают в самой высокой точке системы, а нагревательный котел – в самой низкой. Монтаж на чердаке расширительного бака представляется оптимальным вариантом. Устройство его не отличается сложностью.

С течением времени происходит испарение воды, поэтому ее уровень необходимо своевременно восполнять. При перерывах в использования отопления и при отрицательных температурах окружающей среды воду нужно сливать, иначе она замерзнет в трубах и разорвет их. Открытая система отопления имеет следующие преимущества:

• независимость от источников электрической энергии;
• отсутствие шума;
• простоту обслуживания;
• быстрый запуск и остановку.

В закрытой системе отопления испарения воды не происходит, так как она герметична. Движение теплоносителя осуществляется с помощью нагнетательного или циркуляционного насоса, с которым можно ознакомиться в статье «Какой циркуляционный насос выбрать для системы водяного отопления частного дома, технические характеристики». При этом для эффективной работы также необходим расширительный бак, изготовленный из прочного металла. Закрытая система отопления состоит из нагревательного котла, циркуляционного насоса, трубопроводной сети, радиаторов и расширительного бака. Замкнутая система отопления имеет следующие преимущества:

• отсутствие необходимости постоянного контроля уровня теплоносителя;
• возможность использования антифриза;
• регулировка внутреннего давления;
• возможность подключения дополнительных приборов.

При грамотном монтаже отопительного оборудования оба варианта будут работать отлично. Выбор между ними определяется условиями эксплуатации и особенностями размещения. Между двумя системами имеются следующие различия:

В открытой системе отопления расширительный бачок располагается в наивысшей точке. В закрытой отопительной системе он может располагаться практически в любом месте.
Вероятность образования воздушных пробок в закрытой системе отопления значительно ниже. Это обуславливается повышенным внутренним давлением и отсутствием прямого контакта с атмосферой.
Для функционирования открытой системы отопления необходимы трубы большого диаметра. Монтажные работы осложняются необходимостью учитывать правила гидравлики при распределении потоков, выполнении поворотов, уклонов и так далее.
Используемые в закрытой системе отопления трубы небольшого диаметра удешевляют ее стоимость

Здесь важно грамотно установить циркуляционный насос, чтобы при его работе создавалось как можно меньше шума.

Расчет объема расширительного бака для отопления

Объем расширительного бака выбирается таким образом, чтобы  при нагреве теплоносителя до максимальной рабочей температуры, рост давления в системе отопления не превышал допустимой величины (оставался ниже давления срабатывания предохранительного клапана).

Объем расширительного бака для системы отопления емкостью до 150 литров

Для систем отопления, содержащих небольшое количество теплоносителя, до 150 литров, объем расширительного бака выбирают по упрощенной формуле:

V_n = 10 — 12% x V_s ,

где: V_n — расчетный объем расширительного бака; V_s — полный объем системы отопления.

Выбирают бак с номинальным объемом больше расчетного.

Расчет емкости расширительного бака для системы отопления объемом свыше 150 литров

Расчет начинают с определения приращения объема теплоносителя — дополнительного объема, который образуется в результате нагрева жидкости до рабочей температуры — V_e.

V_e = V_s x n%,

где, V_s — полный объем системы отопления; n% —  коэффициент расширения жидкости в системе отопления.

Значение коэффициента расширения n%, при максимальной рабочей температуре теплоносителя (воды) в системе отопления, определяется из таблицы:

T oC	40	50	60	70	80	90	100
nv%	0,75	1,17	1,67	2,24	2,86	3,55	4,34

Коэффициент расширения для антифриза на основе водного раствора этиленгликоля (Тосол и др.) определяется по формуле:

n_a% = n_v% x (1 + e_a% / 100),

где n_v% — коэффициент расширения воды из таблицы выше; e_a% — процентное содержание этиленгликоля в растворе антифриза.

На втором этапе расчета (вторым действием) определяют объем водяного затвора в баке, V_v — это объем теплоносителя, который изначально заполняет расширительный бак под действием статического давления в системе отопления. Емкость водяного затвора определяют по формуле:

V_v = V_s x 0,5% , но не менее 3-х литров.

На третьем этапе находим начальное давление в системе отопления — P_o.  Оно равно статическому давлению в системе отопления и определяется из расчета 1 бар = 10 метров водяного столба. Высота водяного столба в системе отопления равна расстоянию по вертикали между крайней нижней и самой верхней точкой системы, в которых находится теплоноситель. По чертежам или в натуре определяют вертикальные отметки крайних точек системы отопления. Разница между верхней и нижней отметками и будет равна высоте водяного столба жидкости в системе.

На четвертом этапе расчета определяют величину максимального рабочего давления в системе отопления — P_e. Максимальное рабочее давление должно быть меньше давления срабатывания предохранительного клапана в системе отопления на величину, минимум 0,5 бар.

P_e = P_k — (P_k x 10%), но обязательно P_k  — P_e => 0,5 бар.

где: P_k — давление срабатывания предохранительного клапана.

В заключении расчета определяют необходимый объем мембранного расширительного бака для отопления по формуле:

 V_n = (V_e + V_v) x (P_e + 1)/(P_e — P_o)

Выбирают бак с номинальным объемом больше расчетного.

Пример расчета расширительного бака

Выполним расчет расширительного бака для системы отопления с исходными данными:

Общий объем V_s = 270 л.

Высота водяного столба 6 м., отсюда начальное давление P_o = 6/10 = 0,6 бар.

Максимальная рабочая температура теплоносителя (воды) 90 оС. По таблице определяем коэффициент расширения n% = 3,55%.

Предохранительный клапан настроен на срабатывание при давлении P_k = 3 бар.

Производим расчет:

V_e = 270 л. x 3,55% = 9,58 л.;

V_v = 270 л. x 0,5% = 1,35 л., так как 1,35 < 3, то принимаем V_v = 3 л.;

P_o = 0,6 бар.;

P_e = 3 бар. — (3 бар. х 10%) = 2,7 бар., так как обязательно выполнение условия P_k — P_e => 0,5 бар., то принимаем P_e = 2,5 бар.

Vn = (9,58 л. + 3 л.) х (2,5 бар. + 1) / (2,5 бар. — 0,6 бар.) = 23,18 л.

Результат:

Принимаем к установке расширительный бак с номинальным объемом 24 литра.

Купить расширительный бак для отопления

расширительный бак для отопления

⇆

Кроме объема, при выборе конкретного типа расширительного бака, необходимо учитывать максимальное рабочее давление, на которое рассчитан бак.

Еще статьи на эту тему:

Циркуляционный насос

Циркуляционный насос обеспечивает работоспособность закрытой системы отопления. Его мощность зависит от многих факторов: материала и диаметра труб, количества и типа радиаторов, наличия запорной и терморегулирующей арматуры, протяженности труб, режима работы оборудования и т.д. Чтобы не вдаваться в тонкости расчета мощности, циркуляционный насос можно выбрать по таблице. Выбираете ближайшее большее значение по отапливаемой площади или планируемой тепловой мощности системы, в соответствующей строке в первых колонках находите требуемые характеристики.

Можно параметры циркуляционного насоса выбрать по таблице

Во второй колонке находим мощность (какой объем теплоносителя он способен прокачать за час), в третьей — напор (сопротивление системы), который он в состоянии преодолеть.

Выбирая циркуляционный насос в магазине, желательно не экономить. От его работоспособности зависит вся система. Потому, лучше не экономить и выбрать проверенного производителя. Если же решите покупать неизвестное оборудование, надо каким-то образом проверить его на уровень шумов. Этот показатель особенно критичен если отопительный узел устанавливается в жилом помещении.

Схема обвязки

Как уже говорили раньше, циркуляционные насосы ставятся в основном на обратном трубопроводе. Раньше это требование было обязательным, сегодня — это только пожелание. Материалы, которые используются при производстве выдерживают нагрев до 90°C, но все же лучше не рисковать.

В системах, которые могут работать и с естественной циркуляцией, при установке необходимо предусмотреть возможность снять или заменить насос без необходимости слива теплоносителя, а также для возможности работы без насоса. Для этого устанавливается байпас — обходной путь, по которому может протекать теплоноситель при необходимости. Схема установки циркуляционного насоса в таком случае на фото ниже.

Установка циркуляционного насоса с байпасом

В закрытых системах с принудительной циркуляцией байпас не нужен — без насоса она неработоспособна. Но вот два шаровых крана с обоих сторон и фильтр на входе нужны. Шаровые краны дают возможность, при необходимости, снять устройство для техобслуживания, ремонта или замены. Фильтр-грязевик предотвращает засорение. Иногда, как дополнительный элемент надежности, между фильтром и шаровым краном ставят еще обратный клапан, который предотвратит движение теплоносителя в обратном направлении.

Схема подключения (обвязки) циркуляционного насоса в систему отопления закрытого типа

Открытые и закрытые расширительные баки

Расширительные баки могут быть открытого и закрытого типа. То есть сообщающиеся с атмосферой или с контролируемым, хотя и изменяющимся давлением.

Открытый расширительный бак

Мензурка из описанного опыта, в которую вылился излишек воды при температурном расширении, и есть самый простой открытый расширительный бак. Его недостаток в том, что вылившуюся воду нужно вернуть в систему в ручном режиме. Попросту говоря, перелив обратно в ёмкость, в которой воду нагревали.

Естественно, для системы отопления такой примитивный способ не подходит. Поэтому расширительный бак открытого типа для отопления схематично выглядит так:

Схематичное устройство расширительного бака открытого типа. Иллюстрация из книги Сканави А. Н. и Махова Л. М. «Отопление»

Открытый расширительный бак можно либо купить готовый, либо сделать самостоятельно. Для этого подходит любая ёмкость нужного объёма, например, пластиковая канистра.

Расширительный бак закрытого типа

Сейчас чаще стараются использовать закрытые баки: они более компактны и лишены отрицательных черт открытых, которым свойственно обмерзание, насыщение теплоносителя кислородом, повышенная коррозийность. Баки закрытого типа герметичны и состоят из двух камер: водяной и воздушной.

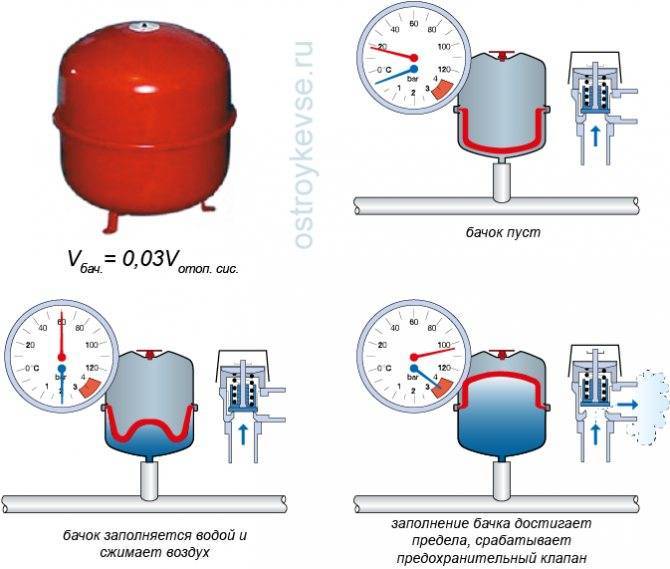

Компенсация давления происходит следующим образом: излишек воды заполняет водяной отсек и давит на эластичную перегородку между двумя камерами, а воздух (или газ), находящийся в воздушном отсеке, сжимается. В отличие от воды газ можно подвергнуть значительному сжатию без сильного увеличения давления.

Разновидности мембран расширительного бака. Фото с сайта profiteplo.com

В продаже есть два типа закрытых расширительных баков, различающихся по своему устройству:

• с мембраной тарельчатой формы;
• с грушевидной мембраной.

Как выставить оптимальное давление?

На системе отопления стоят манометры, с помощью которых контролируется давление в контуре. На самом же расширительном баке штуцера под установку измерительного прибора нет. Зато есть ниппель или золотник для выпуска и подкачки воздуха или газа. Ниппель такой же как на колесах машин. Поэтому проверить уровень давления и отрегулировать его можно посредством обычного автомобильного насоса с манометром.

Для накачки воздуха в расширительный бак подойдет даже простейший автомобильный ручной насос с манометром или автоматический компрессор

Перед тем, как спустить лишнее давление или накачать воздухом расширительный бачок бытового газового котла, необходимо подготовить систему. Автомобильный манометр показывает значение в МПа, полученные данные нужно перевести в атмосферы или бары: 1 Бар (1 атм) = 0,1 МПа.

Алгоритм измерения давления:

1. Отключить газовый котел. Подождать пока вода не перестанет циркулировать по системе.
2. На участке с гидробаком перекрыть все запорные вентили и через дренажный штуцер слить теплоноситель. Для котлов со встроенным баком перекрывается обратка, а также подача воды.
3. Подсоединить к ниппелю бака насос.
4. Накачать воздух до показателей в 1,5 атм. Немного подождать, чтобы вылились остатки воды, снова пустить воздух.
5. Перекрыть вентили запорной арматуры и компрессором докачать давление до указанных в паспорте параметров или до уровня — давление в системе минус 0,2 атм. В случае перекачки бака лишний воздух стравливают.
6. Извлечь из ниппеля насос, закрутить колпак и перекрыть сливной штуцер. Залить в систему воду.

Проверить правильность регулировки напора воздуха можно, когда котел достигнет рабочих параметров.

Если бак накачан правильно, то стрелка манометра прибора при измерении будет показывать плавный набор давления без каких-либо скачков и рывков

При неправильной настройке напора воздуха в расширительном баке возможны сбои в работе всей системы отопления. Если экспанзомат перекачан, компенсирующие свойства не сработают. Поскольку воздух будет выталкивать излишки нагретой воды из бачка, повышая давление в трубах системы отопления.

А с заниженными показаниями давления компенсирующей емкости, вода просто протолкнет мембрану и заполнит весь резервуар. Как результат, при повышении температуры теплоносителя сработает предохранительный клапан.

Иногда в двухконтурных газовых котлах срабатывают предохранители и при правильной настройке давления встроенного расширительного бака. Это свидетельствует о том, что объем резервуара слишком мал для такой системы отопления. В этой ситуации рекомендуется вмонтировать дополнительный гидробак.

Как наполнить воздухом расширительный бак газового котла Baxi

Наполнять воздухом расширительный бак можно только опорожненный котел.

Для этого необходимо выполнить такие действия:

1. Закрыть краны отопительной системы.
2. Слить воду через сливной кран.
3. Накачать бак до требуемого давления.
4. Перекрыть сливной кран.
5. Через кран подпитки подпитать отопительную систему.
6. Открыть краны контура.

Для того чтобы провести техническое обслуживание требуется установить клапан на воздушную полость расширительного бака. Клапан является обычным автомобильным ниппелем, поэтому прокачать бачок газового котла Baxi можно при помощи шинного насоса (электрического или ручного). Электрический насос удобен, так как имеет манометр для контроля давления. Подкачать систему можно ручным насосом и проверить давление автомобильным манометром. Если появится необходимость, то можно стравить лишнее.

Профилактика

Чтобы содержать котёл в нормальном состоянии и не допускать излишнего давления, регулярно:

Контролируйте исправность группы безопасности оборудования. В неё входят: манометр, отводчик воздуха и предохранительный клапан.

• Добавляйте в теплоноситель охлаждающую жидкость (антифриз). Внимательно изучите инструкцию, ведь это разрешено не во всех моделях котлов. Благодаря такой мере будет меньше засоряться фильтр, снизятся объёмы накипи на отводчиках воздуха, и не будут залипать компоненты оборонительного клапана.
• Делайте промывку теплообменника. Так развивается его эксплуатационный срок, и на нём не появятся свищи и накипь.

Как отрегулировать давление в расширительном баке

Отладка проводится только после выключения системы и слива жидкости из нее:

1. Отключите котел. Если бак расположен сразу за ним – перекройте линию подачи воды и магистраль, идущую к стоякам.
2. Спустите теплоноситель через сбросное устройство. Делать это через предохранительный клапан нельзя – после такой манипуляции он может начать подтекать.
3. Присоедините манометр к золотнику и измерьте давление в демпфере. При проблемах с расширительным бачком оно будет ниже нормы или даже нулевым.
4. Подкачивать гидробак нужно автомобильным насосом или автокомпрессором. Обязательно контролируйте параметры давления. При повышенных показателях лишнюю жидкость спустите через золотник.
5. Уберите насос, залейте в трубы теплоноситель и запустите отопление. Если все сделано правильно, система будет работать устойчиво.

Выводы и полезное видео по теме

Научиться самостоятельно рассчитывать объем гидробака и настраивать его давление можно, просмотрев представленные ниже видеоматериалы.

Легкий способ определения объема расширительного бака:

Инструкция по самостоятельной регулировке уровня давления в расширительном баке:

Газовые котлы в обязательном порядке должны укомплектовываться расширительными баками. Они «поглощают» излишки теплоносителя, появившегося в результате нагрева и предотвращают образование воздушных пробок. В двухконтурных типах оборудования такие устройства вмонтированы, но часто их объем недостаточен для безаварийного функционирования отопления.

Выбирать компенсационные резервуары следует, исходя из показателей давления и объема теплоносителя в системе

Важно правильно настроить бак, иначе он не сможет обеспечит бесперебойную и стабильную работу газового котла

У вас остались вопросы по накачке и регулировке давления в расширительном баке? Задайте его в  блоке комментариев – наши эксперты и другие посетители сайта постараются вам помочь.

Новости МирТесен
