Схема на базе приемника радиосигнала
Электромагнитное излучение формируется при протекании переменного тока. Поймать сигнал можно при помощи радиоприемника с выставленной частотой в 50 Гц, либо 100 кГц.
Для этого понадобятся:
- антенна А1;
- антенна А2;
- микросхемы;
- диод (например, КД522);
- биполярные транзисторы (VT1, VT3);
- конденсаторы, имеющие емкость от 0,1 мКф до 1,5 мКф;
- резисторы с различным сопротивлением.
Прибор будет иметь два режима: металлический и статический детекторы. Переключение осуществляется через SW2. Схема прибора довольно сложная, но её эффективность перевешивает все минусы по сборке. Электростатический режим, усиленный за счет микросхемы d2, позволяет антенне уловить сигнал излучаемого поля. Светодиоды при обнаружении искомого заморгают с частотой токовых импульсов. При нахождении металлической арматуры лампочки просто загораются, сопровождаемые щелчками.
Сигнализатор E-121 «Дятел»
Один из наиболее экономичных и качественных продуктов. Он поможет не только найти место проводки под штукатуркой, но и в случаи необходимости найти обрыв в цепи. Его основные возможности:
- проверка правильности подключения проводов в однофазном счетчике (без демонтажа пломбы) (фазный 1,2-й; нулевой 3,4-й)
- поиск скрытой проводки
- поиск фазного провода без снятия изоляции с жилы
- поиск обрыва в проводах которые находятся под напряжением
- проверка наличия напряжения в высоковольтной линии 6-10кв с земли
- максимальная глубина обнаружения скрытой проводки — 7см (что с лихвой хватает для большинства проводок)
При поиске проводки сигнализатором Дятел желательно включить какую-нибудь нагрузку (освещение, эл.прибор в розетку), чтобы провода были не просто под напряжением, а через них проходил ток определенной величины.
Детектор имеет 4 кнопки чувствительности обнаружения проводки:
Начинать поиск нужно с нажатия кнопки 4 — у которой самая большая чувствительность. Постепенно переключаясь и дойдя до первой кнопки №1.
Порядок работы детектором Дятел:
- нажимаем и удерживаем кнопку 4. Ведем антенной сигнализатора по стене с одной стороны залегания проводника
- когда Дятел начинает трещать с максимальным звуком — делаем пометку
- ведем антенной по стене с другой стороны проводки. Также замечаем где звук был на максимуме
- провод должен располагаться между этих меток посредине
- переключаемся на кнопку 3 и повторяем ту же операцию, еще больше приближаясь к проводнику
- на чувствительности кнопки №1 расстояние до провода должно быть +- 1см
Электрическое поле от провода находящегося под напряжением может распространяться на несколько метров от его залегания. Это будет сказываться на погрешности поиска.
Если искомого проводника рядом или под рукой нет, детектор перестанет подавать сигналы.
Выбираем детектор для поиска проводки
Если вам необходимо определить фазу и ноль, вам вполне подойдет индикатор отвертка – самый простой вариант из всех электроприборов.
Однако при ремонтных работах, а также в случае неожиданного выхода из строя части проводки в здании, вряд ли вы сможете обойтись без детектора, позволяющего найти провода, замурованные под слоем штукатурки.
Конечно, можно начинать рушить стены и искать где пролегают провода, но, согласитесь – это не лучший вариант действий, да и не самый дешевый.
Отвечая на вопрос — как выбрать индикатор скрытой проводки, нужно обозначить следующие моменты:
- Прежде всего, необходимо учитывать тип помещения или строения где будем искать спрятанную проводку. Значение также имеет качество выполненных электромонтажных работ, чем они выше – тем менее чувствительный прибор нам потребуется.
- Следующий момент – под напряжением или нет проводка в помещение.
- Предполагаемая глубина залегания провода.
Теперь давайте определим, как искать проводку, это позволит правильно выбрать сам детектор.
Если провод под напряжением, помещение сухое и с обычными стенами, подойдет обычный электростатический прибор. По показаниям индикатора можно даже найти место обрыва.
После включения прибора нужно выждать какое-то время, необходимое для его калибровки, для этого расположите его у стены в месте, где полностью уверены, что имеется скрытый провод. После того, как прибор будет готов, можно переходить к поискам.
В целом, для домашнего мастера, при поиске проводки внутри обычных стен или перегородок, подходит, как правило, обычный, недорогой бытовой прибор, качества его работы вполне достаточно, а стоимость в пределах разумного.
Детекторы проводки и металлов – назначение и виды
Поиск скрытой проводки
В панельных и кирпичных домах кабели электропитания закладывают методом штробления и штукатурят стены перед финишной отделкой. Для перепланировки, обустройства дверей на новом месте, при сносе перегородок есть риск повредить укладку, после чего потребуется ее полная замена. Перед началом работ желательно провести поиск, где именно в стене расположен кабель, чтобы обойти его при сверлении и демонтаже стен.
Бывает, что при усадке новостроек стены дают трещину, и проложенные в ней электрические коммуникации повреждаются. Чтобы не разбивать полностью стены, можно купить прибор, который способен обнаружить повреждение в цепи и начать работать в том месте, где это необходимо.
Даже простые действия — сверление отверстий для полки или светильника, установка розетки — требуют предварительной проверки, нет ли поблизости кабеля, который можно повредить сверлом, вдобавок получить удар током.
Детектором проводки в стене также проверяют правильность подключения электросчетчиков, определяют фазовый провод, незаземленные электрические приборы, исправность предохранителей.
Металлодетектор обнаружения скрытой проводки
Существует несколько видов приборов:
- Реагирующие на статическое электричество. В таких детекторах множество функций, хотя большинство из них может и не пригодиться. Минус их в том, что отключенный от сети питания кабель обнаружен не будет.
- Приборы электромагнитного действия. Точные устройства, но не определяют кабель с нагрузкой менее 1 киловатта.
- Металлодетекторы. Кроме проводки способны найти в стенах гвозди и другие металлические предметы. Это может как мешать, так и помогать в работе – зависит от цели. Обесточенный провод, недоступный для первых двух видов, металлодетектор отыщет быстро.
Пассивные детекторы (приемники излучения)
Такие детекторы проводки реагируют на электрическое или магнитное поле провода. Они нечувствительны к обесточенной проводке. Также бесполезно искать с их помощью проводку с постоянным током.
Электростатический сканер
Реагирует на электрическое поле, создаваемое проводником с током. Прибор обнаруживает переменное электрическое поле, создаваемое рядом с проводником электросети. Такой сканер не сможет обнаружить проводку, если она не под напряжением.

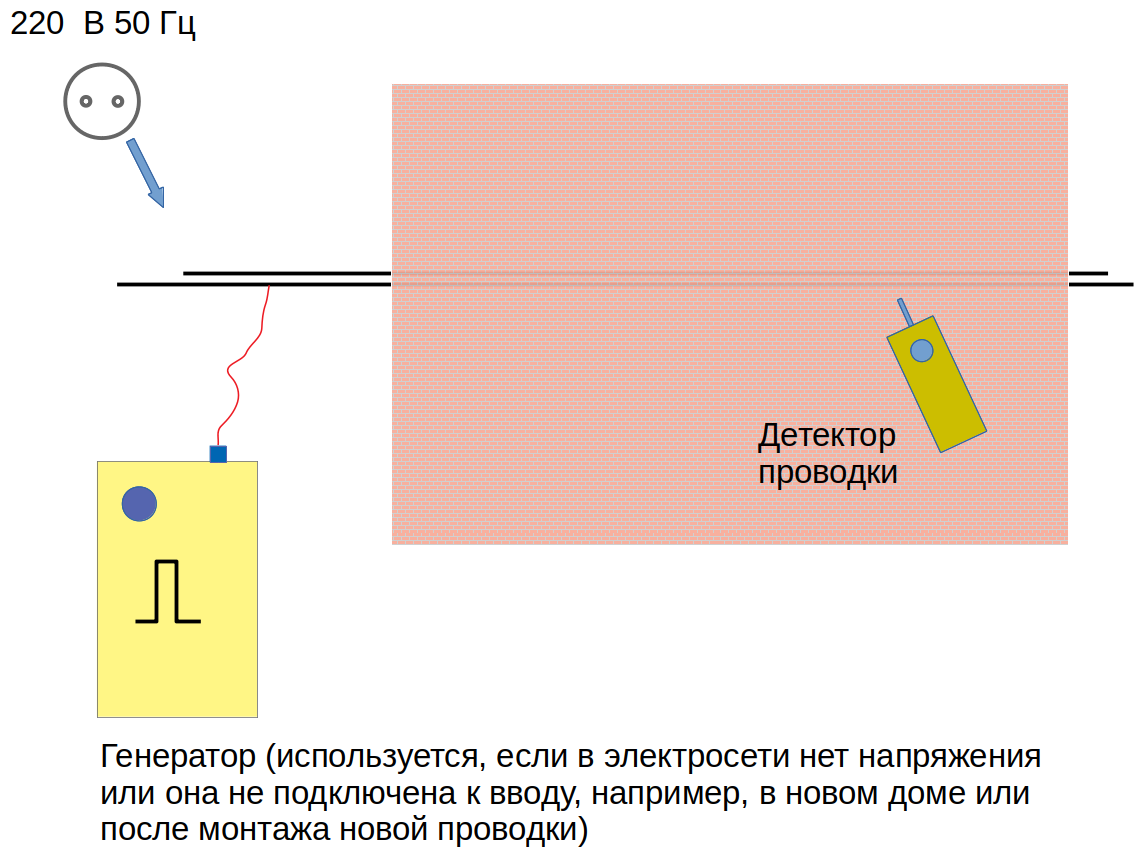

Напряжение можно подавать от маломощного генератора импульсов. Сканером обследуют место предполагаемой трассы и его нужно подвести к месту, где сигнал имеет наибольшую силу. Индикаторы сигнала бывают разными. Это может быть светодиод, зуммер (“пищалка”), ЖКИ-дисплей. Такой прибор определяет проводку на расстоянии до 10 … 15 см, что вполне достаточно для стен. Это самый дешевый вид сканеров.
Электромагнитный сканер
Реагирует на переменное магнитное поле от провода с током. Как и предыдущий детектор, он обнаруживает проводку только в том случае, если она находится под напряжением. Чувствительность этого сканера примерно такая же, как у электростатического. Цена обеих видов приборов примерно одинаковая. Такие искатели скрытой проводки хорошо подойдут для домашних ремонтов непрофессионалам.
Разница между детекторами
В электростатическом искателе чувствительным элементом является небольшой штырь, в котором переменным электрическим полем наводится напряжение. В электромагнитном приборе – используется катушка. Переменное магнитное поле наводит в ней ток. Поскольку сигналы получается слишком слабыми для непосредственного отображения, то они дополнительно усиливаются электронным усилителем.
В принципе, оба детектора действуют, как радиоприемник. Поскольку частота переменного тока слишком мала, то чувствительности такого детектора хватает только на очень маленькое расстояние от провода. Но вполне достаточного для целей поиска проводов в стенах небольшой толщины, не экранированных металлической сеткой, листами и другими проводящими препятствиями.
Если проводка идет в металлических трубах, то обнаружить ее таким детекторами будет невозможно. Штукатурка или дерево никаких преград электрическому или магнитном полю практически не представляют.
Мнение эксперта Торсунов Павел Максимович
В сети есть схемы для самодельной сборки простых детекторов проводки, но они потребуют некоторых знаний и навыков для изготовления. Хотя это наиболее дешевый вариант, но подойдет он далеко не каждому. Люди, для которых время – деньги, предпочтут купить готовый.
Самодельный детектор с пьезоэлементом – простыми словами о сложном
Детекторы скрытой проводки подразделяют на приборы низкого и высокого класса. Прибор низкого класса предназначен для поиска электроприборов и проводки, которая находится под напряжением. Детектор высокого класса имеет большую чувствительность и расширенный функционал. Такой прибор служит для определения обрыва скрытой проводки, обнаруживает местоположение проводов без напряжения.
Детектор скрытой проводки можно сделать своими руками из подручных средств, докупив несколько мелких деталей. При конструировании этого прибора учтите, что для определения проводки в стене под напряжением он подойдет. А если вам необходимо высокочастотное оборудование для выявления обрыва и точного местонахождения кабеля до миллиметра, приобретите качественный детектор в магазине.
Детектор скрытой проводки можно сделать самостоятельно
Для сборки прибора вам понадобится следующий набор элементов:
- микросхема К561ЛА7;
- 9 V батарейка Крона;
- коннектор, разъем для батарейки;
- ограничитель тока (резистор) с номинальным сопротивлением 1 МОМ;
- звуковой пьезоэлемент;
- одножильный медный провод или проволока L= 5–15 см;
- проводки для спайки контактов;
- деревянная линейка, коробок из-под блока питания, другая самодельная конструкция для укладки цепи.
Дополнительно для работы вам потребуется паяльник малой мощности до 25 Вт, чтобы не перегреть микросхему; канифоль; припой; кусачки. Перед тем как приступить к сборке, ознакомимся подробнее с основными элементами. Главная деталь, на которой проходит сборка, микросхема советского типа К561ЛА7. Ее можно найти на радиорынке или в старых запасах. Микросхема К561ЛА7 чувствительна к статическому и электромагнитному полю, которые создают электрические приборы и проводники. Уровень тока в системе контролирует резистор, который располагается между интегральной микросхемой и антенной. В качестве антенны применяем одножильный медный провод. Длина этого элемента влияет на чувствительность прибора, подбирается экспериментальным путем.
Еще одна важная деталь сборки – пьезоэлемент. Улавливая электромагнитный сигнал, он создает характерный треск, который сигнализирует о наличии проводки в заданном месте. Не обязательно специально приобретать деталь, достаньте динамик из старого плеера, игрушки (тетриса, тамагочи, часов, звуковой машинки). Вместо динамика можно припаять наушники. Звук будет чище и вам не придется вслушиваться в треск. В качестве индикатора скрытой проводки можно дополнительно вмонтировать в прибор светодиодный элемент. Питается схема от 9-вольтовой батарейки типа Крона.
9-вольтовая батарейка типа Крона понадобится для питания схемы
Чтобы вам было удобнее работать с микросхемой, возьмите картон или пенопласт и отметите иголкой места для крепления 14 ножек (лапок) детали. После чего вставьте в них ножки интегральной микросхемы и пронумеруйте их от 1 до 14, начиная отсчет слева направо при расположении лапок кверху.
Схема сборки детектора со светодидом
Соединения производим в следующей последовательности:
- Подготавливаем коробочку, куда мы будем укладывать детали после сборки. В качестве дешево альтернативного варианта используйте пластиковую крышечку от бутылки. Проделайте в торце отверстие ножом диаметром около 5 мм.
- Вставьте в полученное отверстие полый стержень, например, основу от шариковой ручки, подходящую под диаметр, которая будет рукояткой (держателем).
- Берем паяльник и припаиваем резистор на 1 МОМ к 1–2 ножке микросхемы, перекрывая оба контакта.
- Первый провод динамика припаиваем к 4 ножке, после чего смыкаем 5 и 6 ножку вместе, спаиваем их и подсоединяем второй конец провода пьезоэлемента.
- Замыкаем 3 и 5–6 ножку коротким проводком, образуя перемычку.
- Медный провод припаиваем к концу резистора.
- Протягиваем проводки коннектора (разъема для батарейки) через ручку. Красный провод (с положительным зарядом) припаиваем к 14 ножке, а черный провод (с отрицательным зарядом) к 7 ножке.
- С другого конца пластиковой крышечки (коробочки) проделываем отверстие для выхода медного провода. Вовнутрь крышечки укладываем микросхему с проводками.
- Сверху крышечку закрываем динамиком, фиксируя его по бокам термоклеем.
- Выпрямляем медную проволоку вертикально и подсоединяем к коннектору батарейку.
Детектор проводки готов. Если вы правильно подсоединили все элементы, то прибор будет работать. При возможности советуем оснастить систему переключателем или вынимать батарейку из разъема после окончания работы, чтобы сэкономить заряд и не перегружать систему.
Как выбрать надежный детектор скрытой проводки: важные критерии
Лучший детектор для поисков скрытой проводки выбирается по ряду параметров:
- Вид устройства. Определитесь, нужно ли вам, чтобы прибор различал металлы и мог находить предметы из других материалов. Исходя из этого, выбирайте тестер, индикатор или искатель металла.
- Глубина. Диапазон сканирования варьируется от 3 до 10 сантиметров.
- Спектр работы. Он определяется задачами покупателя. Одним необходимо «видеть» сетевую проводку, другим цветные металлы и так далее.
- Погрешность. При ряде операций с проводкой небольшая погрешность допустима, но существуют ситуации, когда на первое место выходит предельная точность. Например, когда идёт поиск труб.

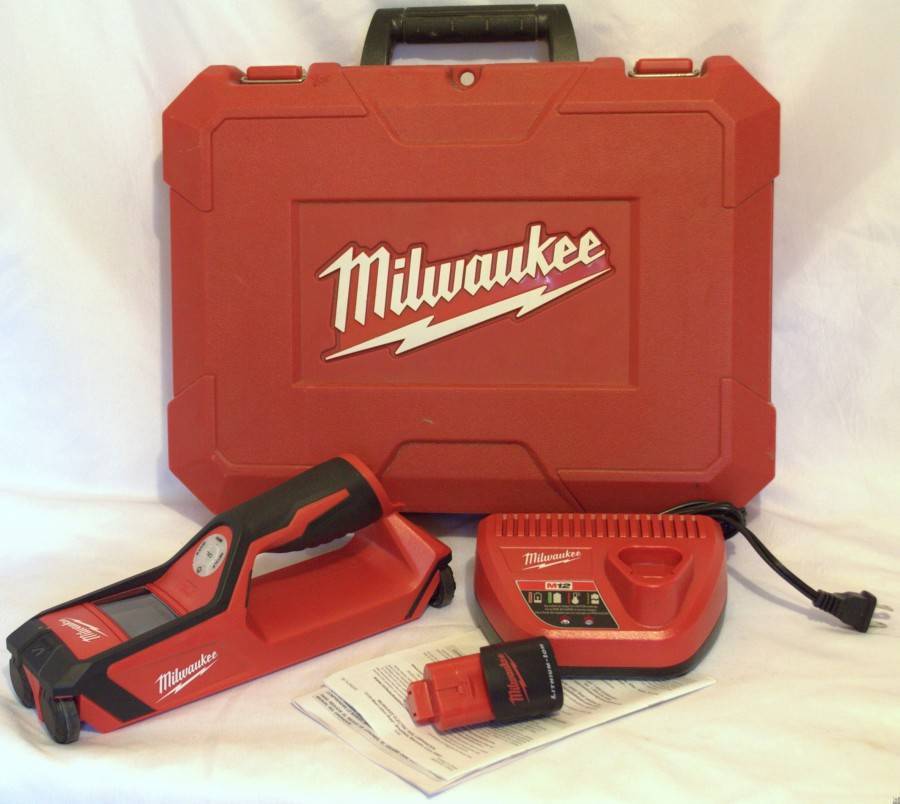

- Доп возможности. Они актуальны в основном для профессиональных приборов. Но вот дисплей, на который выводится вся информация, интересен и обычным пользователям.
Детектор скрытой проводки – это инструмент не на один раз. При грамотном выборе он поможет справиться с разными задачами и будет служить долгие годы.
Лучшие детекторы скрытой проводки видео
Использование специальных приборов
В продаже имеется множество различных приспособлений, с помощью которых поиск проводки в стене, вместо гадания на кофейной гуще, превратится в интересное и точное занятие. Задача у них одна, но принципы работы разные.
Способов обнаружить скрытую проводку всего два (это с точки зрения физики, веточками из виноградной лозы пусть занимаются экстрасенсы).
- Прямой способ основан на поиске главной составляющей — металлического проводника. Достаточно простой метод, тем более что существует масса металл детекторов, способных обнаружить даже маленький шуруп в толще бетона и штукатурки. В этом и проблема: в стенах может быть арматура, крепежные элементы, оставшиеся от прежних навесных конструкций те же шурупы и гвозди. Все это хозяйство будет найдено металл детектором, особенно если это бюджетная модель. Вопрос решается приобретением более дорогих моделей, которые как минимум могут определить тип металла (сталь, медь или алюминий). А в идеале — на экране могут быть изображены контуры или маршрут прокладки кабеля.
- Косвенный способ: обнаружение скрытой электропроводки, основано на поиске электромагнитных волн, возникающих при протекании электрического тока. Методика более точная (с точки зрения отсеивания пассивных металлических элементов), но геометрическая погрешность достаточно высока. Детекторы, фиксирующие электромагнитные волны, проще и дешевле в изготовлении. Недостатки также имеются: провод может быть обнаружен лишь в случае протекания электрического тока. Зачастую требуется не просто включение лампочки, а подача существенной нагрузки. Принцип простой: чем больше сила тока, тем интенсивнее магнитное поле. А значит, найти обрыв проводки в стене с помощью такого прибора, никак не возможно. Кроме того, любое бытовое устройство, излучающее электромагнитные волны (мобильные телефоны, Wi-Fi роутеры, микроволновки), дают активные помехи, которые могут полностью блокировать поиск. Причем эти устройства могут находиться у соседей, свои электроприборы вы наверняка выключите.
Вопросы и ответы
Рассмотрим некоторые вопросы, которые могут появиться на стадии выбора или использования детектора скрытой проводки:
Что лучше, металлодетектор или индикатор проводки?
Здесь сложно дать однозначный ответ
Если важно не просто обнаружить провода, но и определить место расположения арматуры или других объектов, нужен металлодетектор. Однако, если надо определить состояние проводки и измерить ее показатели, нужен ИСП
Существует ли зависимость качества прибора от его стоимости?
В каком-то смысле, да, существует. При этом, зависимость не прямая — часто высокая цена продиктована не столько функционалом или качеством, сколько принадлежностью к известному бренду. Руководствоваться ценой при выборе прибора не рекомендуется, надо рассматривать его технические характеристики.
Стоит ли предпочесть детектор с большой глубиной обнаружения?
Стандартная глубина штробы под проводку (согласно строительным нормативам) не превышает 25 мм. Поэтому, приобретать устройство для поиска кабеля в грунте следует только при возникновении такой необходимости.
Что лучше, самодельный или заводской детектор?
Самодельный детектор может собрать только подготовленный человек, обладающий навыками и опытом. Кроме того, качество его работы заранее предугадать сложно. Такой детектор интересен только любителям паять самодельные устройства. Бюджетный детектор для бытового пользования обойдется в 300-500 рублей, поэтому, проще купить готовое устройство.
Если проводка нестандартная и установлена на большой глубине (например, в специальной шахте или стационарном кабельном канале), какой прибор выбрать?
В данном случае нужен профессиональный детектор с большой глубиной обнаружения. Стандартные модели здесь не подойдут — они рассчитаны на глубину до 5 см и не способны определить объекты, установленные глубоко.
Принцип действия и виды устройств
Индикаторы проводки в стене относятся к измерительным приборам. По-другому их называют: детекторы, искатели, определители или сигнализаторы. Существуют различные методики поиска заложенной электросети. В зависимости от них выпускаются различного принципа действия устройства. Единственно, что объединяет различного вида приборы, это их сигнализационные свойства. При фиксации определённого типа сигнала они обязаны оповестить пользователя о его обнаружении.
Сигнализаторы проводки разделяются по принципу своей работы на следующие типы:
- определяющие электростатический сигнал;
- обнаруживающие электромагнитные колебания;
- работающие по аналогии с детекторами металлов;
- комбинированные.
В зависимости от своей функциональности и точности показаний различается и цена на приборы регистрации. К дополнительным возможностям устройств относится вид индикации и удобность использования. В качестве индикаторов применяются жидкокристаллические экраны или светодиодные столбики, а также звукооповещение. К удобствам использования относят: автоматическую калибровку, таймер отключения, простоту управления, габариты, и вес.
Электростатический детектор
Устройства такого типа используют в работе регистрацию излучения электромагнитного поля образованного вокруг проводника тока, который находится под напряжением. Такой подход является самым распространённым способом детектирования скрытой проводки. Недостаток такого метода в том, что при повреждённой или обесточенной проводке использовать прибор бесполезно. Также при работе возникает сложность в его настройке.
Все электростатические детекторы оборудуются подстройкой уровня восприимчивости сигнала. При малом уровне вероятность нахождения глубоко проложенного провода низкая, а при наибольшем возможны ложные срабатывания. А также наличие металлизации в исследуемом объекте и повышенная влажность приводит к искажениям результата измерений из-за их экранирующих свойств.
Электромагнитный прибор
Это такой вид прибора, принцип действия которого основан на обнаружении электромагнитного излучения, возникающего в проводнике тока. Такое устройство состоит из датчика, антенны и усиливающей схемы. Недостатками бытовых приборов является слабая способность к восприимчивости электромагнитного поля. Для хорошей работы такого устройства необходима нагрузка на линию электропередачи минимум один киловольт. Таким образом, использование его в быту неэффективно.
Часто такие приборы оборудованы ЖК-экраном, на которые выводятся результаты измерения электрического поля и напряжённости магнитного поля, а частота излучения звукового сигнала сообщает об удалённости от проводника. Достоинством прибора является высокая точность полученных результатов, а недостатки те же, что и у электростатического детектора. При этом основным является невозможность обнаружить кабель при его обрыве.

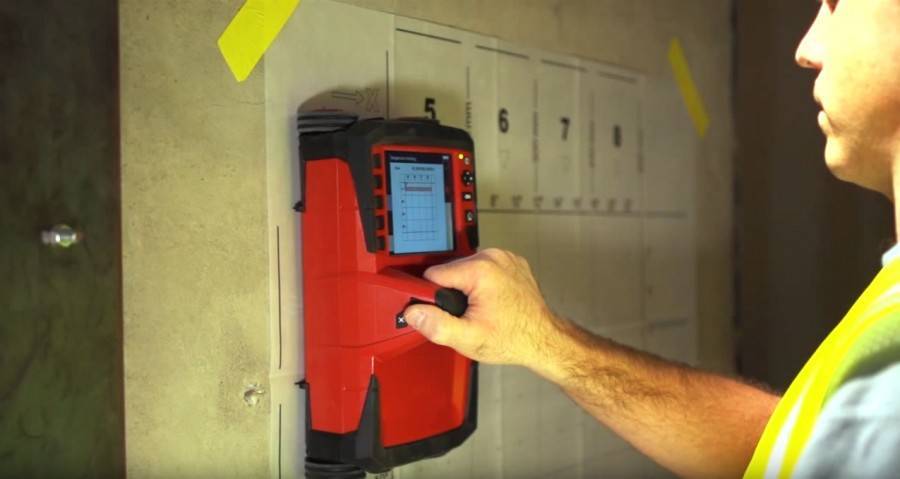

Использование металлоискателя
Такой искатель, направленный на обнаружение металлических элементов, из всех видов устройств отличается простотой действия, но и наименьшей эффективностью нахождения.
Работа металлоискателя построена на использование генератора, который возбуждает колебания в катушке индуктивности определённой частоты. Магнитный поток, проходя через катушку, создаёт на ней электродвижущую силу (ЭДС). Если провод попадает в поле действия катушки, то на её выходе наводится электрический сигнал. Чем ближе провод находится к катушке, тем больше величина наведённого сигнала. Этот уровень сигнала усиливается в приборе и сравнивается с опорным напряжением, выставленным в устройстве. По результатам сравнения формируются импульсы разной длительности, поступающие на звуковую часть.
Главным преимуществом такого типа поиска является возможность находить кабель без его подключения к сети. Однако именно такого типа приспособления сложны в изготовлении своими руками. К их недостаткам относится то, что устройство реагирует на любой металлизированный элемент в стене, будь то арматура, гвоздь или другой предмет подобного типа.

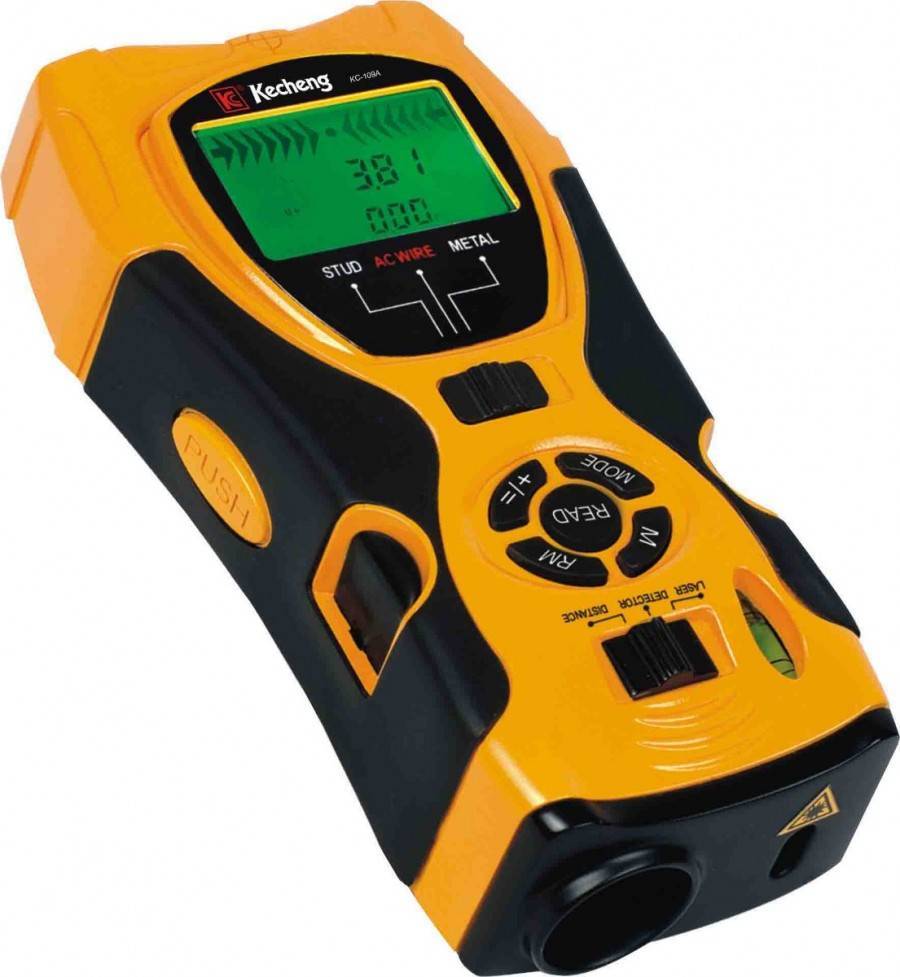

Универсальный детектор
В режиме поиска проводки любой ИСП, по сути, – это радиоприёмник, который способен находить фон, излучаемый проводами, находящимися под переменным током. Однако на «индустриальных частотах» – 50Гц излучение это мало.
Это вынуждает производителей аппаратуры делать устройства тонкочувствительными. Кроме того, для профессиональных электриков устройства всегда многофункциональны, а стоимость их достигает 36 тысяч. Разработчики позаботились также созданием приборов для быта.
Универсальный детектор WT55 Wintact
Можно приобрести и воспользоваться в домашних условиях любым универсальным детектором, если благодаря другим функциям такой прибор будет не раз востребованным в хозяйстве. Современные универсальные детекторы способны решать несколько задач, например, выполнять функции лазерного дальномера, лазерного уровня, использоваться для вычисления площади.
Отправляясь на поиск скрытой проводки, выньте из карманов мобильник, выключите вай-фай роутер.
↑ Доработанная схема детектора скрытой проводки
Тогда я решил попробовать добавить полевой транзистор на вход устройства, как у заводского устройства «Дятел Е-121». После этого результатом я остался очень доволен. Прибор получился чувствительным, и довольно точным для самоделки. Плюс, с питанием от аккумулятора, который заряжается от любой смартфонной зарядки с микро-USB.Прибор видит приблизительно на 30 — 50 мм в стене.
Многое зависит от интенсивности тока в проводнике, от материала стен и т.д. Кроме того, электрики говорят, что к любому подобному прибору надо приноровиться. Пишу статью, ибо такой прибор – это весьма удобная, полезная и простая в сборке конструкция, которая пригодится любому домашнему умельцу.
