Что такое дин рейка?

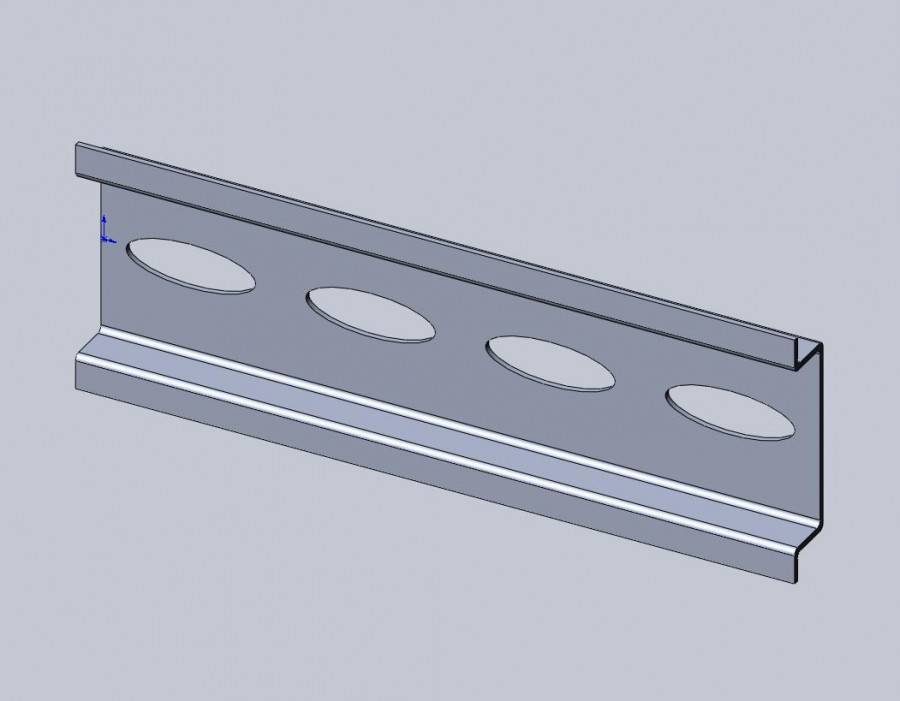

Фото din рейки

Быстрый монтаж электрооборудования — только на дин-рейки!

Мы предлагаем перфорированные рейки:

  • 75 мм;
  • 300 мм;
  • 500 мм;
  • 1000 мм;
  • 2000 мм.

Это монтажные рейки из стали профиля «Омега» шириной 35 мм. Первоначально модель разработана в Германии и получила наименование DIN-рейки (DIN — Deutsches Institut fur Normund — Немецкий институт по стандартизации). С 2004 года по ГОСТ Р МЭК 60715-2003 является стандартным монтажным профилем в России.

Использование

Монтажные крепежные дин рейки предназначены для установки модульного электрооборудования.

Используются для крепежа:

  • автоматических выключателей;
  • дифференциальных автоматов;
  • электросчётчиков,
  • реле, контакторов и пускателей;
  • кросс-модулей и клемм;
  • электророзеток;
  • коммутационной аппаратуры.

С помощью изделий данного типа выполняется монтаж оборудования в электрощиты, шкафы и установочные боксы. Использование дин-реек, компактные размеры электрооборудования и изделий позволяют размещать в типовых корпусах большее число аппаратуры. Это обеспечивает экономию монтажных площадей, а удобство установки экономит время.

Классификация

Динрейки различаются по:

  • материалу изготовления (стальные, алюминиевые);
  • длине (от 75 до 2000 мм);
  • наличию перфорации (сплошные, перфорированные);
  • толщине профиля (от 0,8 до 1,5 мм);
  • форме профиля (омега, Г-рейки, С-рейки).

Представленный ассортимент

В магазине 220pro можно купить стальные оцинкованные дин-рейки производства России и Италии. Ширина профиля 35 мм, высота 7,5 мм, тип «Омега».

В зависимости от толщины и длины изделия делятся на несколько групп по нагрузке.

Для малых нагрузок

Стальная оцинкованная — толщиной 0,8 мм, алюминиевая — 1 мм, длина 75-100 мм. Предназначение — для крепежа отдельных элементов (автоматы, УЗО, блоки питания).

Для средних нагрузок

Стальная — 0,8 мм, алюминиевая — 1,1 мм, длина 300-1000 мм. Используется для монтажа автоматов, УЗО, блоков питания, кросс-модулей, реле и коммутационной модульной аппаратуры.

Для увеличенных нагрузок

Стальная — 0,8 мм, алюминиевая — 1,4 мм, длина 500-1000 мм. Для крепежа любого типа изделий: автоматы, дифавтоматы, УЗО, преобразователи частоты, контакторы и пускатели, блоки питания, кросс-модули, реле, силовые автоматы.

Для максимальных нагрузок

Стальная — 1,0 мм, алюминиевая — 1,5 мм, длина 1000-2000 мм. Применяется для установки тяжелого оборудования: преобразователей частоты, контакторов, аппаратуры плавного пуска, силовых автоматов. Лучший вариант для профессионального монтажа, с минимальным количеством обрезков.

Разные типы и дополнительные аксессуары

Кроме стандартной ширины в 35мм выпускаются рейки меньшего размера на 15 мм с высотой в 5 мм. Их используют для установки клемм и других лёгких электромонтажных изделий.

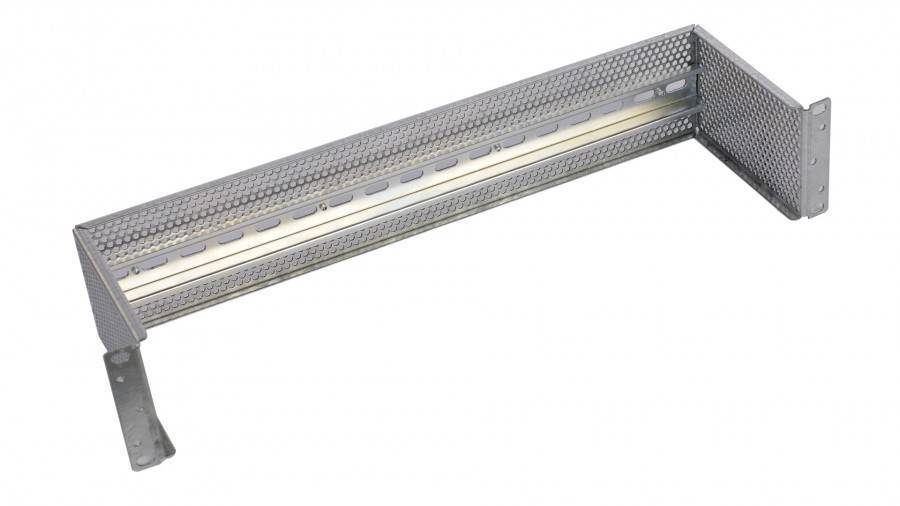

В качестве дополнительного аксессуара применяется держатель динрейки (кронштейн). Установка держателя позволяет «посадить» рейку под углом, поворачивая нижнюю сторону «лицом» к мастеру, ведущему работы. При закреплении клеммников или кросс-модулей на такую наклонную дин-рейку, специалист-электромонтажник получает удобный доступ к группам контактов. Это облегчает подключение кабелей, особенно при разводке одного питающего на группу потребителей.

Преимущества использования дин-реек:

  • стандартные размеры (подходит для любых типов оборудования и электроизделий);
  • безопасный монтаж электропроводки открытого типа;

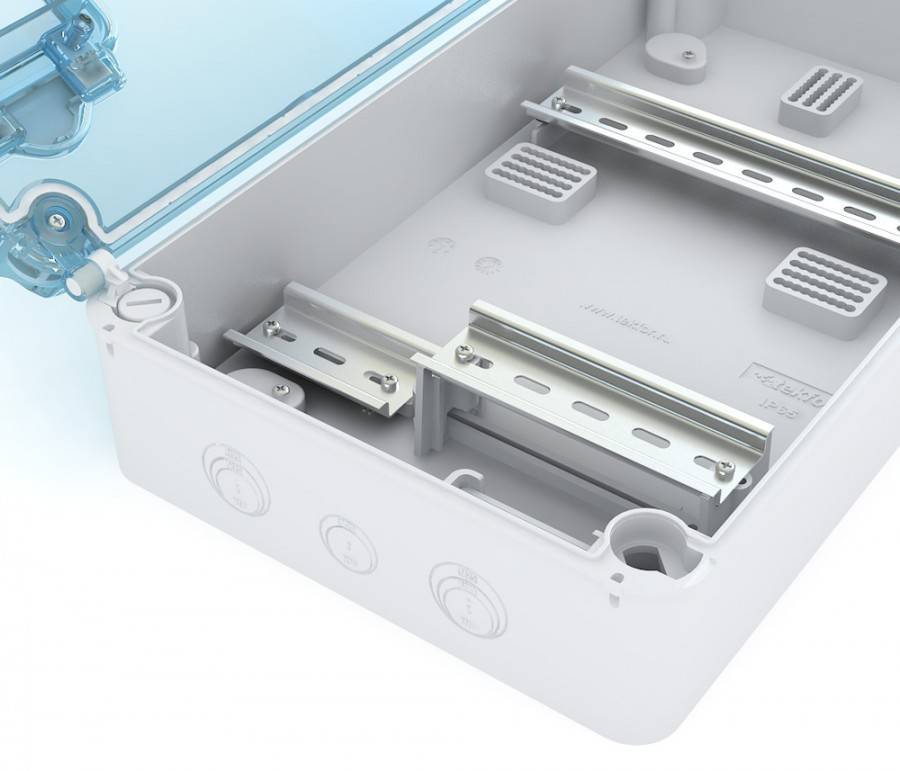

  • подходит для электрощитов, боксов;
  • высокая скорость монтажа отдельных модулей на рейку (3-5 секунд);
  • быстрая установка и демонтаж аппаратуры;
  • перфорация для удобства крепления на винты;
  • насечки по длине рейки для нарезки в размер;
  • монтаж большого числа оборудования на небольшой площади, без потери качества соединений;
  • доступные цены;
  • соответствие требованиям ГОСТ и IEC.

Очень часто, при проведении электротехнических работ возникает необходимость в качественном закреплении каких-либо электрических приборов. В качестве крепежного материала, широкое распространение получили ДИН-рейки. Тем не менее, многие не знают, что это такое и для чего нужна DIN-рейка.

Как выбрать рейки для установки в шкаф

Непосредственно перед применением их режут на заготовки нужного размера под габариты корпуса уже готовых распредщитов. При этом каждая конкретная рейка по длине подгоняется под нужный типоразмер. При сборке нового щитка его габариты подбираются исходя из готовых реек плюс небольшой запас.

DIN-рейка

— обобщённое название металлического профиля, применяемого в электротехнике. В зависимости от требований (вес, прочность, сила тока, проводимого через клеммы заземления) выпускается либо стальная гальванизированная, либо алюминиевая. Бывает сплошная или с регулярным шагом перфорации, также существуют варианты с предварительной насечкой для облегчения разделки на определённую длину.

Выпускается в нескольких разновидностях, именуемых по схожести вида профиля с буквой английского алфавита .

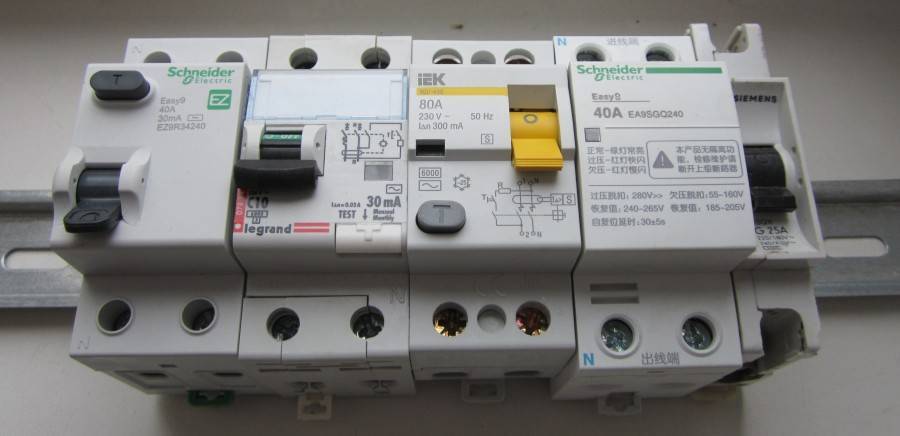

Используется для крепления различного модульного оборудования (автоматических выключателей, УЗО и др.) в электрических щитах, шкафах или установочных коробках. Использование реек вкупе с минимизацией элементов, применяемых в электротехнических изделиях, привело к появлению принципиально нового подхода в изготовлении аппаратуры — в компактных корпусах типового размера помещаются весьма сложные аппараты и приборы, подчас со встроенными микроконтроллерами.

Ширина модуля автомата: крепежная рейка в шкафу

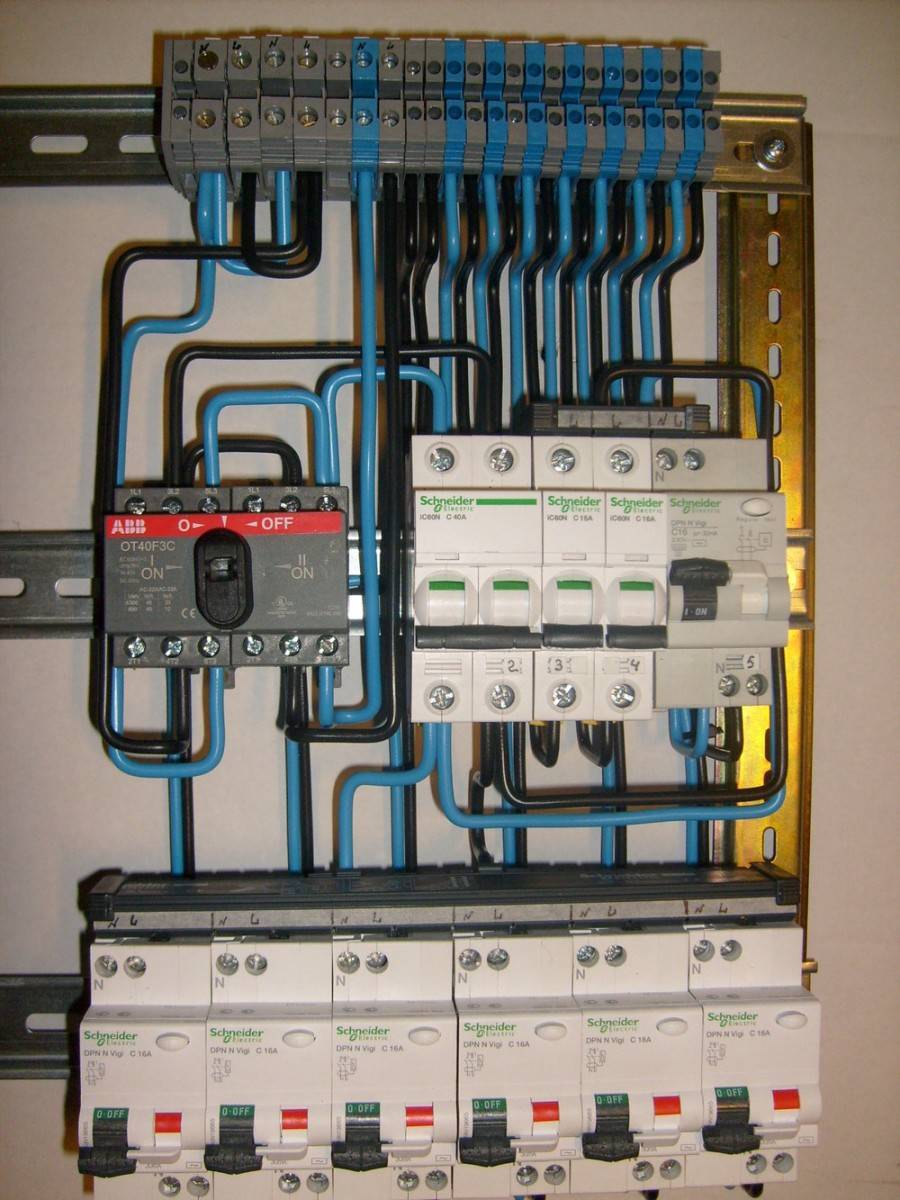

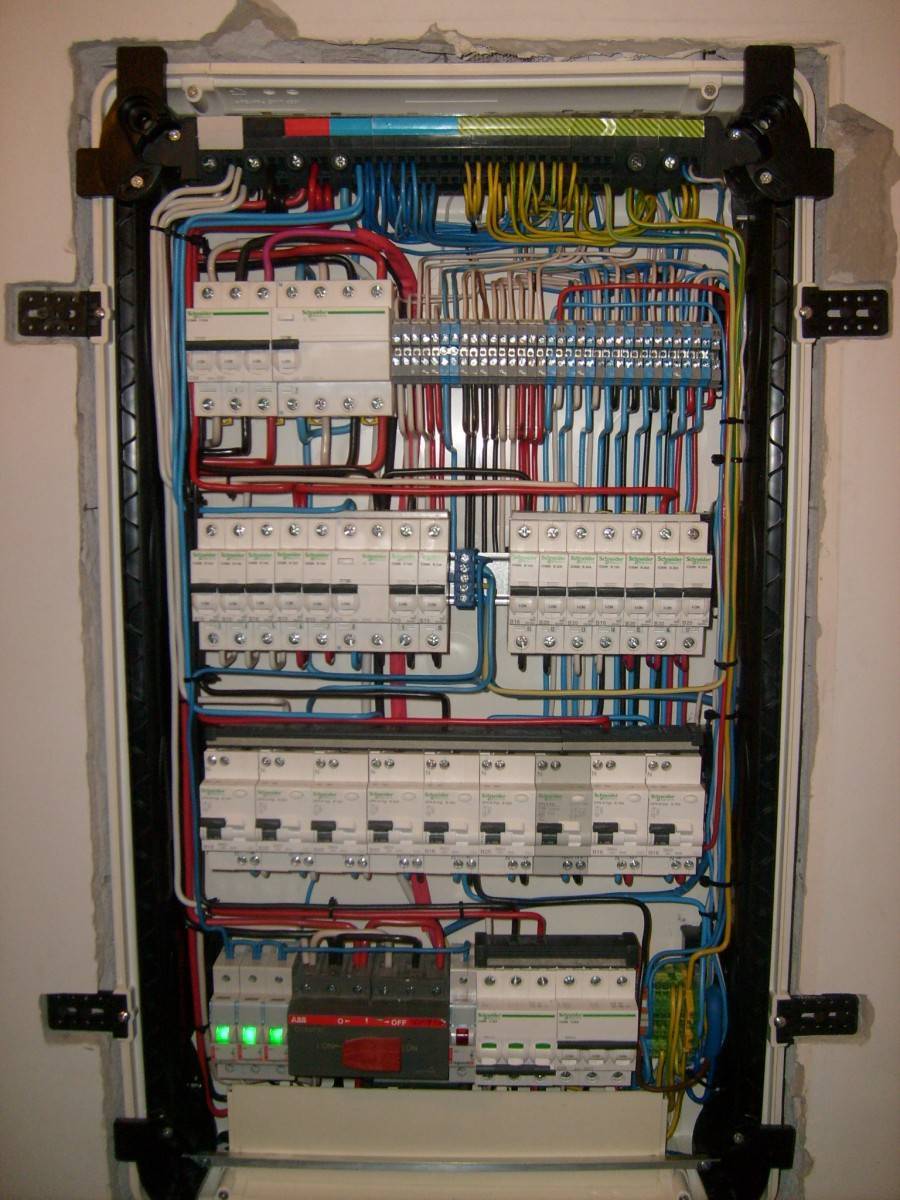

В щитках, которые используются для монтажа любой модульной аппаратуры, нередко фиксация происходит за счет оформления наружных отверстий, имеющихся в крышке под реально установленное количество коммутационной техники. Для этого отверстия под наружной частью аппаратуры открываются не до конца, и их часть закрыта беспрепятственно удаляемыми шторками.

Виды ДИН-реек:

  • Самая распространенная ДИН-рейка имеет оформление ТН-35-7,5. Она 35 мм в ширину, и высотой 7,5 мм.
  • Не редко встречается модификация с высотой рейки 15 мм (ТН-35-15), которая используется в навесных и напольных щитках. Такие рейки называют моделями Ω-типа, потому, что они в профиль очень похожи на такую букву.
  • Кроме этого, существует еще разновидность рейки типов «С» и «G». По краям они выгнуты внутрь, а не наружу. Их используют при монтаже аппаратуры, требующей таких параметров.

В процессе установки прибора главным является правильно выбрать тип ДИН-рейки, которая подойдет в вашем частном случае.

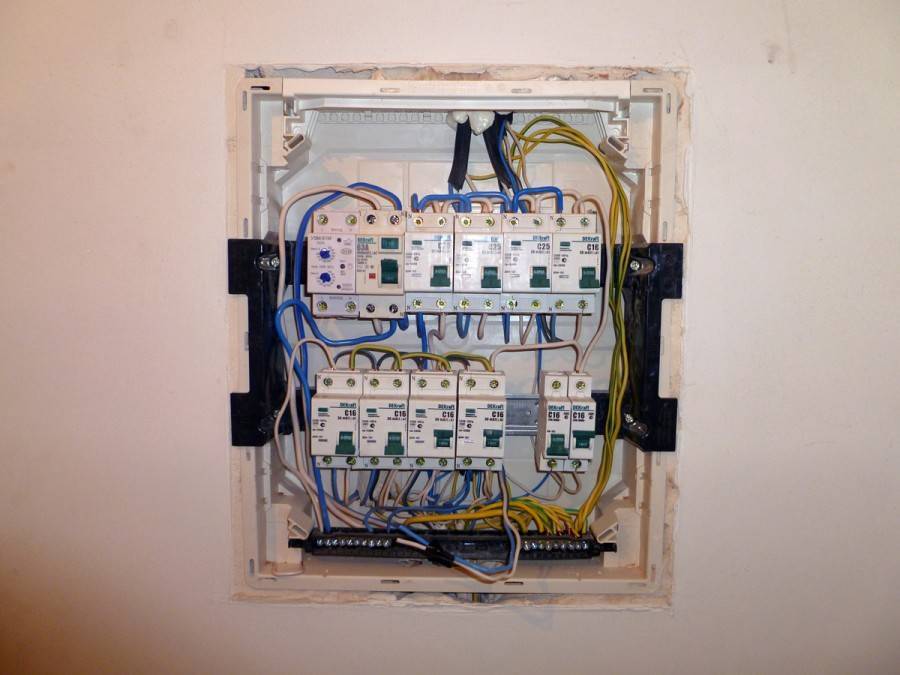

Замена автоматического выключателя в щитке

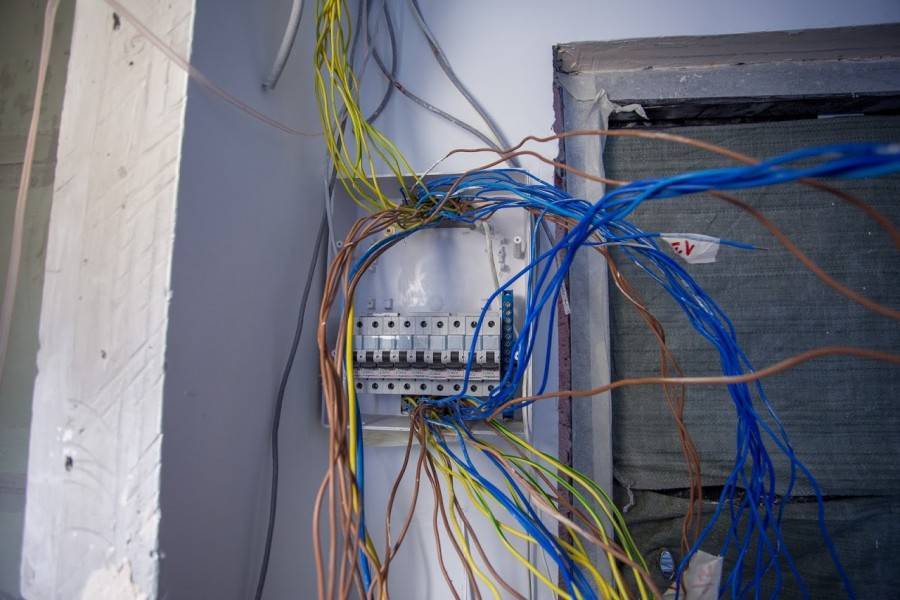

Если откроете крышку электрического щита, то увидите, что все модули зафиксированы на металлической полосе, которая называется DIN-рейкой. Ширина пластины – 3,5 см, каждый модуль занимает 1,75 см.

Для установки потребуется следующий инструмент:

  • плоскогубцы;
  • отвертки – крестообразные и прямые;
  • инструмент для резки кабеля, например, кусачки;
  • индикаторная отвертка;
  • стриппер для удаления изоляции;
  • кримпер только для многожильного кабеля.

Первое, что необходимо всегда делать перед любыми манипуляциями в электрическом щите, – обесточить его и проследить, чтобы во время работы никто случайно не подключил питание. Для подстраховки следует использовать индикаторную отвертку и проверить отсутствие напряжения.

Далее берете приобретенный заранее автоматический выключатель и прикрепляете его к DIN-рейке так, чтобы он встал в один ряд с аналогичными устройствами. Если по краям осталось свободное место, то модуль лучше зафиксировать специальными ограничителями – металлическими скобами на винтах.

Установка не требует специального крепежа, так как защелка находится прямо на корпусе устройства, достаточно прислонить его к рейке и немного нажать. Чтобы снять вышедший из строя прибор, защелку придется ослабить отверткой

Подключение элементов с несколькими полюсами имеет различия:

  • 2-полюсные – левая часть: верх – фаза, низ – фаза цепи; правая часть: верх и низ – ноль;
  • 3-полюсные – верхние части – фазы по порядку, нижние – фазы цепи в соответствующем порядке;
  • 4-полюсные – как 3-полюсные, но крайний правый модуль – ноль.

Как видите, главный принцип подключения в том, что вход подключается к верхним клеммам, выход – к нижним. Провода, как правило, выведены в щиток. Для удобства использования их группируют при помощи стяжек.

Важно правильно распределить места подсоединения кабеля. Для однополюсных устройств: фаза, идущая с УЗО или аппарата ввода, подключается к верхней клемме, фаза цепи – к нижней (+)

Протянув концы проводов к соответствующим клеммам, расположите их свободно, без натяжки, а лишнее удалите кусачками

Строительным ножом или стриппером снимите часть изоляции – длина оголенного провода –составляет около 1 см

Протянув концы проводов к соответствующим клеммам, расположите их свободно, без натяжки, а лишнее удалите кусачками. Строительным ножом или стриппером снимите часть изоляции – длина оголенного провода –составляет около 1 см.

Если используете подручный инструмент, старайтесь не повредить кабель в поперечном направлении, чтобы не спровоцировать залом.

Протягивая провода в щитке, старайтесь их не перегибать, не делать как можно больше поворотов и заломов, а также не натягивать, как струну

Присоединение фазы можно оборудовать с помощью гребенки – специальной шины с необходимым количеством полюсов. Вместо гребенки также используют самодельные перемычки из провода ПВ3.

Два провода в одну клемму помещать нельзя, поэтому их необходимо обжать наконечником НШВИ.

Многожильные провода обязательно нужно обжать – прикрепить наконечник НШВИ. Подручный инструмент не подходит, лучше используйте специальное приспособление, напоминающее кусачки, – кримпер

Подготовленные провода вставляем в специально предназначенные отверстия.

После того как провода зачищены и вставлены в клеммы, их необходимо зафиксировать с помощью аккуратного закручивания крепежа отверткой

По правилам, устройство необходимо промаркировать, чтобы обозначить его принадлежность к определенной цепи. Аналогичная маркировка должна присутствовать и на защитной крышке щита.

Система разъемного монтажа электрооборудования

Базовый элемент системы Smissline – цоколи двух размеров для установки шести и восьми стандартных модулей, которые обычно монтируют на стандартную DIN-рейку. Соединяя модули между собой, можно получить основание практически любой длины. Ограничение по высоте – 2 м (высота стандартного распределительного шкафа).

В цоколи укладываются токопроводящие шины (10×3мм). Потребитель может сам сформировать 3-проводную (L1, L2, L3), 4-проводную систему (L1, L2, L3, N) или систему питания постоянного тока. Помимо основных шин питания в цоколи могут быть установлены две вспомогательные шины (5×2мм) для питания модулей сигнальных или дополнительных контактов приборов защиты или, например, цепей управления контакторов.

Питание шин осуществляется через вводные терминалы с номинальным током от 160 до 200 А или с использованием аппаратов защиты – УЗО, автоматических выключателей и т.п. Если шинная система подключена через защитный аппарат, то при этом и вся шинная система также оказывается защищенной.

В распределительном шкафу собранная шинная система может быть установлена как горизонтально (традиционно), так и вертикально. Её вертикальное размещение значительно экономит внутреннее монтажное пространства и обеспечивает подвод питания к шкафу как сверху, так и снизу. Все это, наряду с отсутствием специальных отходящих терминалов (отходящие провода подключаются непосредственно к аппаратам защиты), облегчает проектирование и сокращает время монтажа.

Определение

Din рейка (согласно российскому ГОСТ рейка монтажная) — металлическая планка для крепления навесного оборудования в электрических шкафах. Такое приспособление упрощает комплектацию ЩР, делает плотной, облегчает фиксацию модулей. Электромонтажнику не нужно заниматься сверлением, использовать винты, болты. Скорость сборки схемы повышается в разы. Изделия отличаются размерами, материалом, иными характеристиками. Выбираются применительно к параметрам устанавливаемых на них устройств.

Клеммник в виде планки с гнездами и винтами — простейшее приспособление. Монтажный аксессуар для дин рейки — конструкция сложная. Электротехническое устройство представляет собой разборную колодку с корпусом из негорючего материала и зажимным механизмом.

Виды клеммников для дин-реек

  • Проходные. Отличаются типом зажимов: винтовые, пружинные.
  • С размыкателем.
  • Заземляющие.

Виды

И прежде чем перейти к видам, стоит описать те отличия, что в них могут быть. В основном изменяются:

  • вес;
  • прочность;
  • сила проводимого тока через клеммы;
  • материал: сталь и алюминий;
  • перфорация: сплошная и регулярная;
  • насечка: либо есть, либо нет.

И если речь идет о стандартах, то нужно понимать, что сделать унификацию в крепежах электрических устройств и рейках — нельзя. А потому существует три разновидности, применяемые по ситуации:

  1. Омега-тип. Наиболее популярный и закрепленный в российском ГОСТе вид, что зачастую именуется как TH35. Его ширина составляет 35 мм, хотя также на рынке присутствует версия с меньшим форматом в толщине и ширине. В основном такие уменьшенные версии используется для клемм, а не аппаратов. Помимо материала также есть его обработка, наиболее популярные из которых анодирование, гальванизация и оцинковка.
  2. С-тип. Имеет габариты, схожие с омегой, — 32 мм. Концы в таком виде загибаются во внутрь, что визуально напоминает букву С. В основном используется для зажимов и клеммных колодок, однако существует ряд устройств, для которых С-тип также является наиболее приемлемым.
  3. G-тип. Идентичная С-виду модель, за исключением одного отличия — один из концов меньше и уже другого. Визуальная ассоциация с буквой G. Применяется также для зажимов, однако разница в формах необходима для гибкости установки в недоступных местах и специфики оборудования.

Если требуется установить клемму, то зачастую пригодится омега-тип. Все остальные в большинстве случаев используют строители. Если же делать ремонт, то придется самостоятельно либо изначально подойти к выбору рейки ответственно, либо получить консультацию опытных строителей.

Какими бывают?

Типы din реек обусловлены различными монтажными условиями и возможностями профилей, представленные следующей классификацией:

По конфигурации сечения

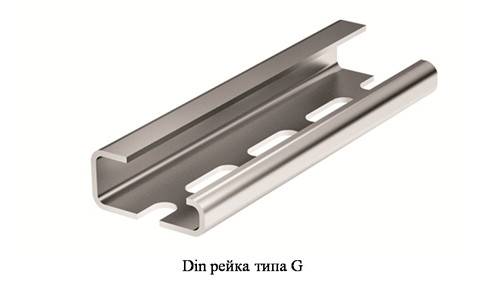

G-тип представляет собой рельсу в виде буквы «G», где один загнутый конец короче и ниже противоположного края. На отечественном рынке повстречать такой профиль удается редко, так как рассчитан он на установку оборудования европейских стандартов.

C-тип отличается симметричностью и большей распространенностью. Края рейки одинаково загнуты, что обеспечивает надежную фиксацию для клеммных колодок и зажимов других приспособлений.

Omega-тип имеет совершенно другое сечение, сходное с греческой буквой «омега»: концы планки резко отогнуты в обе стороны от рейки, образуя своеобразные «ушки». Такая конструкция адаптирована практически под все электротехнические элементы и приборы.

По наличию отверстий для креплений

Перфорированные имеют лунки примерно через каждый сантиметр, что значительно упрощает процесс установки рейки.

  • по материалу изготовления:
  • из алюминия;
  • из нержавеющей стали (встречаются чаще).

Какая бывает DIN-рейка

На самом деле сейчас существует несколько серьезных отличий между DIN-рейками, все они касаются непосредственно их характеристик. Сюда можно отнести: форму, размер, материал изготовления и другие конструктивные особенности.

В первую очередь мы решили рассказать с того, какие типы профилей могут встречаться. Как правило, их используют не так много, но в некоторых ситуациях приобретаются счетчики или УЗО иностранного производства, в таком случае привычные «рельсы» выручить не смогут. Итак, типы профилей могут быть:

  1. Ω-образная. Такая форма является самой востребованной, она применяется для установки распределительных щитов, автоматов, счетчиков и т.д. Собой DIN-рейки такого типа представляют довольно простую конструкцию, вот так она выглядит.
  2. С-образная. Форма отличается тем, что все концы загибаются вовнутрь, так что, на такую DIN-рейку можно установить различные аппаратные зажимы и клеммные колодки.
  3. G-образная. Они встречаются очень редко, да и на нашем рынке их практически не найти. Если вам такая нужна, придется серьезно постараться, чтобы ее найти. Предназначается для установки импортного оборудования.

Расчет ширины модуля

Пример габаритных и установочных размеров автомата Габариты или размеры автоматических выключателей закрепляемых на дин-рейке, обычно рассчитываются с учетом следующих соображений:

  • какое общее количество этих приборов планируется установить в соответствии с используемой схемой электропроводки;
  • какой тип учетного прибора (счетчика) и автоматических выключателей предполагается монтировать на нее;
  • какой минимальный зазор между этими устройствами положено оставлять.

Если два автомата или УЗО допускается монтировать практически вплотную друг к другу, устанавливать приборы рядом с электросчетчиком приходится на некотором расстоянии (не менее 1-2 сантиметров).

При расчете количества вмещающихся на дин-рейку приборов необходимо учитывать их функциональное назначение. Двухполюсный автомат имеет большую ширину, чем однополюсный.

Как используется в электрике

У этой рейки в наши дни высокая популярность, а потому большая часть всех щитов имеет совместимую конструкцию, равно как и другая электрическая аппаратура с уже готовыми креплениями. И, как уже было отмечено, главное преимущество — удобство. Это отражается не только во время установки, но и на этапе обслуживания или замены оборудования.

Установка рейки

В первую очередь нужно понять как установить рейку. Монтаж планки осуществляется следующим образом:

  1. Определить место. Нужно учитывать не только выгодность нынешнего положения, но и его стратегическую пользу, чтобы в дальнейшем не пришлось пересобирать всю конструкцию.
  2. Выделить требуемое расстояние для шурупов, если на конструкции нет заводской перфорации. Если есть дополнительное место, то рекомендуется взять пластину с запасом. Неиспользованную часть можно загнуть, чтобы она помещалась в нужное пространство.
  3. Зафиксировать планку и проверить ее надежность.

Теперь, когда основная конструкция готова, на ней можно располагать все необходимые электрические элементы.

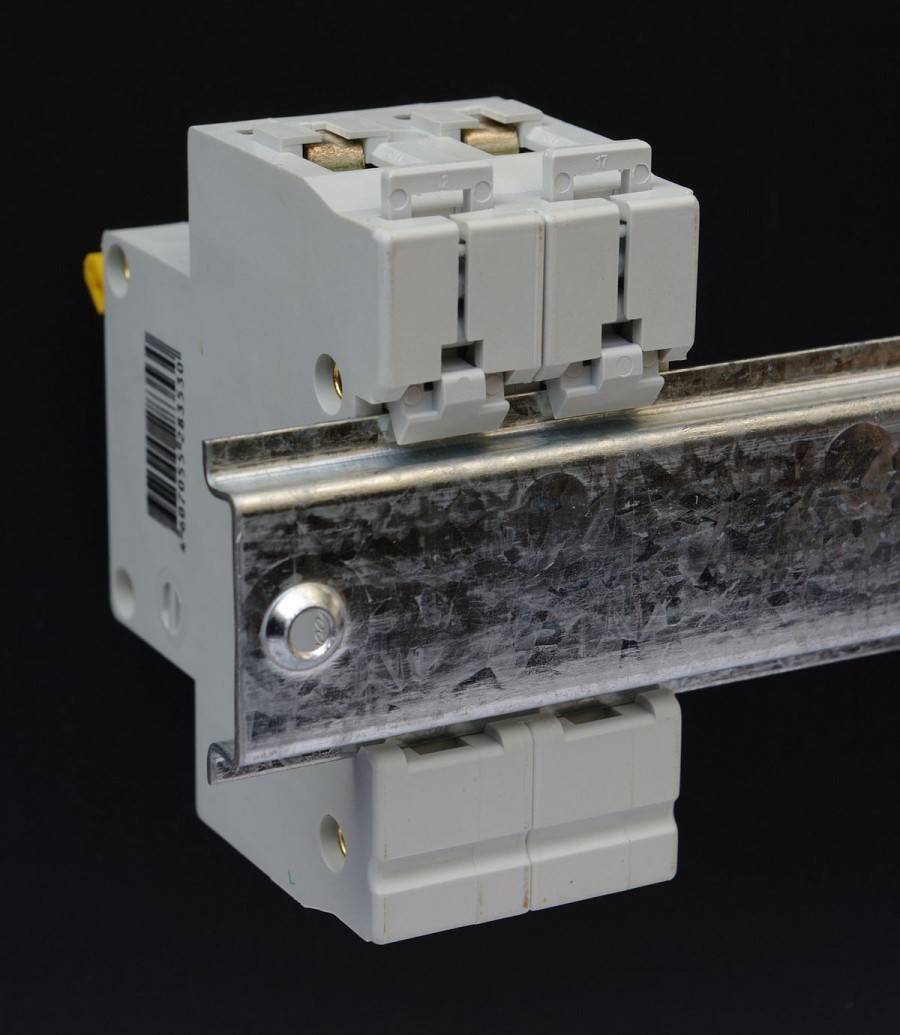

Установка автомата

В подтверждение крепления на DIN-рейку рассмотрим то, как закрепить 1 автомат:

  1. Проверить целостность установленной планки. По умолчанию самыми прочными считаются цельные, потому что отверстия там делаются лично строителем.
  2. Зацепить автомат одним краем за верхнюю или нижнюю часть и нажать на противоположную сторону для фиксации. Обязательно, чтобы был щелчок, так как он информирует о надежном креплении. Помимо этого, перед покупкой рекомендуется проверить зажим.
  3. Готово. Монтаж на этом завершен и, благодаря конструкции, автомат может свободно передвигаться влево и вправо, если это будет необходимо.

Как следует из инструкции, крепеж действительно прост и способен сэкономить времени при замене и обслуживании ровно столько же, как и при первоначальной установке.

Как установить?

Инструкция для установки din рейки проста:

Определить место для монтажа планки (важно при организации пространства заранее и визуально спланировать нахождение всех элементов системы, чтобы исключить путаницы, загромождения и лишних отверстий в стенке щитка).
Отмерить расстояние и при необходимости отрезать нужную длину.
Наметить места креплений на стенке щитка и рейке (достаточно одного крепежа на каждые 7-10 см).
Если профиль литой, дрелью сделать отверстия на поверхности.
Приложить рейку к стенке щитка.
Зафиксировать саморезами или болтами.
Проверить надежность креплений.

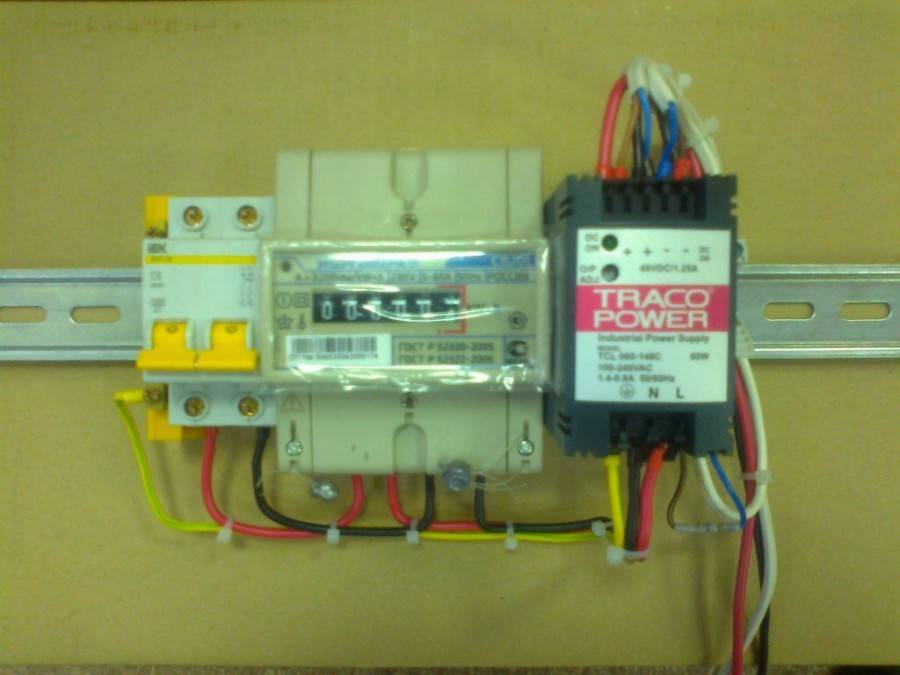

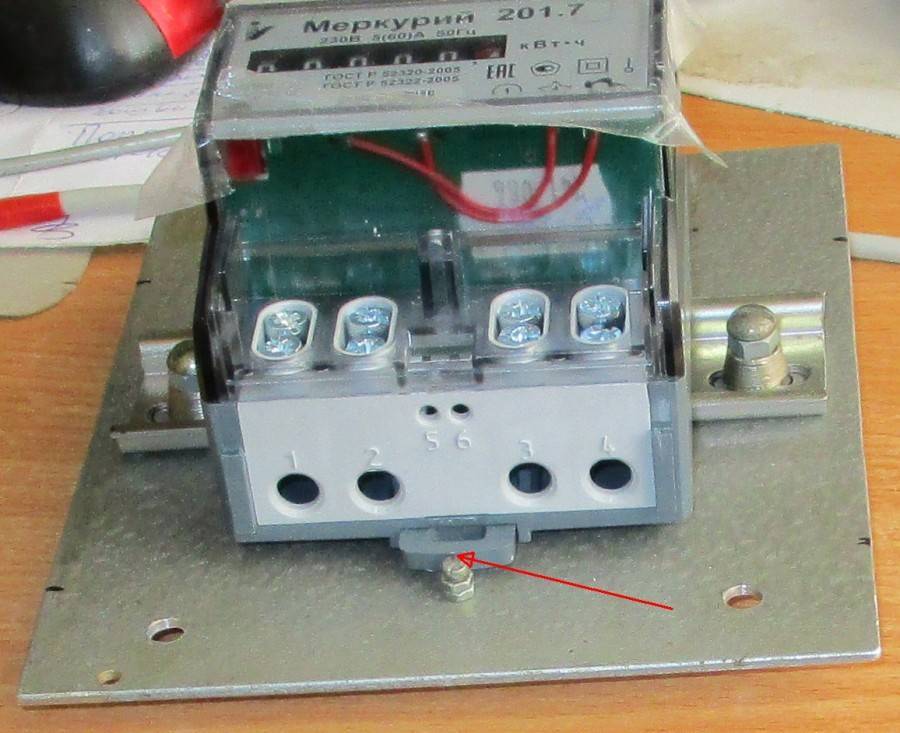

Монтаж на din рейку

Приборы с возможностью установки на профиль DIN стандарта снабжены специальными пазами с пружинной защелкой. В отдельных случаях устройство достаточно завести одной стороной за монтажную панель рейки, а другой плотно прижать, чтобы обеспечить надежную фиксацию. Однако чаще для установки нужно дополнительно оттянуть язычок защелки узкой отверткой (подойдет обычная индикаторная для определения фазы). Таким же образом приборы снимают для ремонта, поверки или замены.

Удобной особенностью размещения электротехнических устройств на профиле является возможность их передвижения по ней. Чтобы вставить дополнительный блок, достаточно раздвинуть уже установленные или сдвинуть их на сторону. Усилие, прикладываемое при этом, будет не слишком значительным, но достаточным для того, чтобы обеспечить плотную посадку.

Для аккуратного и безопасного монтажа кабелей и проводов используют различные крепежные элементы: клипсы или хомуты. Самый простой, но популярный вариант — лавсановые затягивающиеся хомутики. Их заводят за саму рейку либо в ее перфорацию.

Для установки нестандартного оборудования применяют крепеж dk35a. Это своеобразные пластиковые переходники, легко сопрягаемые с профилем. С помощью резьбовых посадочных гнезд они устанавливаются на устройства любого типа.

При кажущейся простоте полезность и удобство использования din-рейки трудно переоценить. Она не просто упрощает сборку сложных устройств, блоки, созданные на ее основе, легко модифицируются, демонтируются с последующей сборкой для переноса на новое место. При этом для работы не требуется высокая квалификация.

Удалось ли Вам решить свою проблему по рекомендациям из статьи?

Да!

44.93%

31.88%

23.19%

Проголосовало: 69

Виды

Выпускаются они разные по размерам и форме. Понятно, в небольшой щиток нужно ставить короткую рейку. А длинную даже иногда называют DIN-рельса. Рейка крепится шурупами или болтами, для чего на ней изготовитель уже высверлил ряд продолговатых отверстий. Выпускаются и без отверстий, что, в общем-то, придает немного большую твердость. При монтаже тогда нужно будет точно высверлить там, где рейка будет крепиться к основанию. Материал — алюминий или сталь, оцинкованная или нержавеющая

Собственно, бывает важна надежность, а не физическая легкость, чтобы рейка твердо удерживала установленные на ней модули, потому что это чаще всего очень важно и для питания квартиры, и для ее безопасности, и для оборудования. Что нужно монтировать один раз, но со стопроцентным доверием к результатам

Играет роль производитель

Собственно, его культура производства. Что всегда можно увидеть по отсутствию заусенцев, строго выдержанной линейности формы, а также размерам, толщине и качеству металла. Популярных производителей можно назвать несколько: ABB, IEK, ДКС. Но производством электро-аксессуаров занимаются многие известные фирмы, поэтому лучше руководствоваться при выборе соображениями принципиального характера

Играет роль производитель. Собственно, его культура производства. Что всегда можно увидеть по отсутствию заусенцев, строго выдержанной линейности формы, а также размерам, толщине и качеству металла. Популярных производителей можно назвать несколько: ABB, IEK, ДКС. Но производством электро-аксессуаров занимаются многие известные фирмы, поэтому лучше руководствоваться при выборе соображениями принципиального характера.

Профилей выпускается три.

Ω-образный (омега). Наиболее часто употребляем. На нее крепятся автоматы, приборы учета.

 C-образный. На них ставятся аппаратные зажимы, клеммные колодки.

G-образный профиль. Почти такая же, как рейка типа С, только под специфические зажимы.

Как правильно выбрать DIN-рейку!

Помимо трех основных поперечных профилей, DIN-рейки бывают различных типов и конфигураций в зависимости от размера, материалов и покрытия. Многие DIN-рейки используются в экстремальных условиях, таких как железные дороги, атомные электростанции и фабрики, поэтому они должны быть устойчивы к механическим ударам и вибрации, а также к коррозии. Большинство DIN-реек изготавливаются из стали, нержавеющей стали, алюминия или меди с каким-либо защитным покрытием, например цинком. Затем эти металлы химически обрабатываются раствором хрома, который в соответствии с действующими стандартами по уменьшению количества вредных веществ, скорее всего, будет трехвалентным хромом. Какие материалы лучше всего подходят для установки на DIN-рейку, зависит от ее рабочей среды, при этом разные металлы обеспечивают большую или меньшую стойкость к коррозии. Нержавеющая сталь обеспечивает максимальную прочность и устойчивость к коррозии, но она дороже алюминия или оцинкованной стали. Анодированный алюминий обеспечивает большую коррозионную стойкость, чем оцинкованная сталь, во влажных средах, но он слабее и менее рентабелен. Оцинкованная сталь представляет собой лучшее универсальное решение для большинства стандартных применений, обеспечивая высокую коррозионную стойкость, прочность и экономичность. Медь можно использовать, когда Din-рейка выполнена в качестве шины заземления и на ней крепятся клеммы заземления.

Что такое ГОСТ и ГОСТ Р?

Это соответственно межгосударственный и государственный (действует только на территории РФ) стандарты.

Контроль и надзор со стороны государства за соблюдением обязательных требований ГОСТ на территории Российской Федерации осуществляет Федеральное агентство по техническому регулированию и метрологии. История современного РОССТАНДАРТА началась 15 сентября 1925 г, когда был образован Комитет по стандартизации при Совете Труда и Обороны.

Сегодня к основным направлениям деятельности агентства можно отнести следующие:

  • техническое регулирование
  • метрология
  • подтверждение соответствия
  • государственный контроль
  • классификация и каталогизация

Нынешние тенденции таковы, что старые ГОСТ на крепеж начинают носить рекомендательный характер или отменяются. Идет процесс унификации. Например ГОСТ 8878-93 на установочные винты отменен, теперь крепеж должен производиться согласно ГОСТ Р ИСО 4027 -2013.

Подключение

Для подключения требуется определить питающие зажимы, к которым подсоединяются электропровода (их сечение не должно быть меньше указанного на корпусе).

Подсоединение и размещениеможет выполняться в любой последовательности. Подключение может быть выполнено как после установки оборудования, так и до его монтажа. При последнем варианте подключения следует убедиться в достаточной длине проводов. Провод заземления, как правило, подсоединяют к корпусу щита, но некоторые электрические схемы предусматривают отдельные зажимы.

Безопасность электрического щитка или распределительной коробки кроется в строгой систематизации всех объектов, приборов учета и комплектующих цепи. Для того, чтобы организовать имеющееся пространство и удобно разместить десятки устройств используются специальные din-рейки.

Рейки подбираются с учетом размеров, видов и веса размещаемых элементов, габаритов щитка и других параметров, которые необходимо знать при выборе и монтаже din своими руками.

DIN-рейка и история ее разработки

DIN-рейка обязана своим появлением мастерам из Германии. Иностранная аббревиатура из трёх букв в переводе на русский означает следующее: Немецкий Институт по стандартизации.

Данное изобретение немецких ученых с годами приобрело востребованность среди широкого круга пользователей. Объясняется это тем, что рейка обладает высоким качеством и удобством в эксплуатации.

О важности её разработки говорят следующие факты:

  • DIN-рейка принята на вооружение в Международной электротехнической комиссии;
  • данная деталь имеет Европейский стандарт качества.

В нашей стране, в качестве национального стандарта, она была принята в 2004 году.

DIN-рейка для электромонтажа: виды, преимущества использования

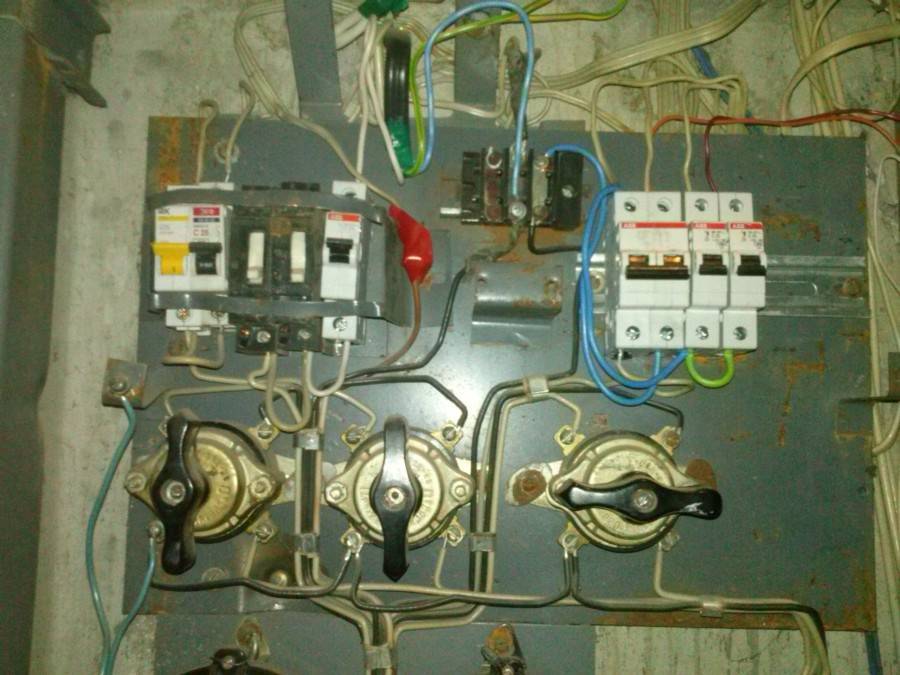

Казалось бы, совсем недавно, открыв любой квартирный щиток, можно было обнаружить там лишь счетчик с парой пробок, но современные щитки уже довольно далеко ушли от своих советских предшественников. Те же компактные автоматы, в значительно большем, чем пара, количестве, и другое электромонтажное оборудование, теперь монтируются в щитках исключительно на DIN-рейку.

Многие модульные элементы, такие как пускатели, реле, контроллеры, выключатели, таймеры, УЗО и прочее, можно сегодня собирать в блоки, монтируя их на DIN-рейку — гениальное изобретение Немецкого Института Стандартизации. Это простой с виду перфорированный или сплошной профиль, изготовленный из стали или алюминия, отличающийся током клеммы заземления, прочностью и весом.

DIN-рейки выпускаются разной длины, их можно по мере надобности разделять на более короткие куски, для этого на длинную рейку может быть нанесена разметка в виде насечки.

Различаются DIN-рейки и формой профиля, так они и маркируются – Ω, G и С типа. Для крепления модульных элементов на рейку, ее профиль специально имеет губки, чтобы в обхват можно было элементы, такие как реле, контроллеры, пускатели и УЗО, надежно зафиксировать на ней. Так, наличие в современном щитке DIN-реек сильно упрощает процесс монтажа различных унифицированных модульных устройств.

Многие современные элементы автоматики, блоки питания и другие электротехнические устройства адаптированы для монтажа на DIN-рейку. Например те же автоматы просто защелкиваются на рейке и не нужно никаких винтов. Счетчики, розетки, клеммы, – также легко монтируются на DIN-рейку.

DIN-рейки можно встретить не только в щитках. Их можно использовать где угодно, в любом месте, где требуется смонтировать, соответствующим образом стандартизированное, оборудование. Для этого рейка имеет отверстия для крепления саморезами или болтами туда, куда нужно. Перед монтажом рейки достаточно учесть ширину устанавливаемых модулей, затем отрезать нужный кусок рейки ножовкой по металлу или болгаркой.

В электрощитах DIN-рейки широко применяют по причине простоты обслуживания оснащенных таким образом щитов. Достаточно сдвинуть фиксатор прибора, и он снимается с рейки за секунду.

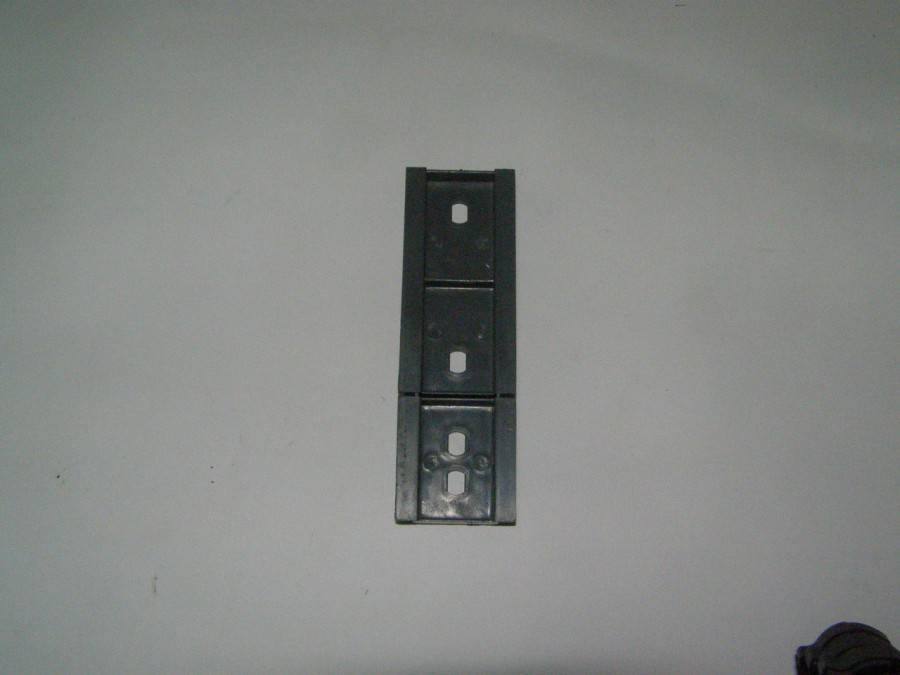

Выше было отмечено, что DIN-рейки могут иметь различный профиль, который обозначается соответствующей буквой. Так, наиболее распространенный тип рейки — это рейка типа Омега (Ω –тип), края которой выгнуты наружу.

В 2004 году в России, в качестве национального стандарта (ГОСТ Р МЭК 60715-2003) была принята рейка ТН35, DIN-рейка типа Омега, имеющая ширину 35 мм, которая обычно выпускается стандартными кусками длиной по 2 метра. Есть и уменьшенный вариант такой рейки, применяемый для крепления клемм, ширина и толщина профиля у нее меньше.

Установка автомата

В качестве примера можно рассмотреть монтаж автовыключателя к монтажной рейке в электрощитке.


Для закрепления на рейке на корпусе приборов имеется специальный зажим

Крепление рейки в корпусе щитка осуществляется при помощи винтов. Электрощитки могут поставляться в разобранном виде, причем часто комплектуются уже установленной планкой.

Далее следует выполнить установку на рейку автовыключателя, для чего один край устройства крепится к верхней части планки и нажать до легкого щелчка на корпус автомата. В принципе, на этом установка прибора окончена.

Каждый прибор модульного типа на монтажной рейке может свободно перемещаться во все стороны по горизонтали. Это позволяет при необходимости поменять место расположения автомата, просто передвинув его.

Провода к расположенному внутри щитка автомату подключаются через питающий кабель и провод, идущий от потребителя электроэнергии.

Подключается сначала питающий провод, для чего необходимо:

  • выкрутить расположенную сверху крепежную защелку;
  • подсоединить питающий провод к клемме;
  • затянуть крепление.

Для подключения потребителя выполняются те же действия.

Установка на старых щитах

Монтаж реек в электрощитках старого типа зачастую осуществляется на поверхности, не приспособленные для выполнения такой работы. Удивляться здесь нечему — щитки советского производства изготавливались еще в то время, когда DIN-реек еще не существовало.

Необходимость монтажа в старом электрощитке обусловлена установкой в него же нового оборудования — замена либо монтаж дополнительных автовыключателей либо других приборов:

  • УЗО;
  • дифавтоматов;
  • реле для контроля фаз;
  • ограничителей повышения напряжения;
  • модульных приборов;
  • малогабаритных электросчетчиков;
  • пакетников и других устройств.

В отличие от электрощитов или боксов современного образца, в которых Дин-рейка ставится в уже подготовленные места и закрепляется посредством саморезов либо болтов, со старыми щитами придется немного повозиться.

Установка рейки в старый щит выполняется в следующей последовательности:

  • в платформе щита, выполненной из металла, устраивается два отверстия;
  • в отверстиях нарезается резьба;
  • выполняется закрепление рейки при помощи двух болтов;

Как правило, в платформах старых щитов имеется достаточно отверстий, потому можно обойтись и без сверления.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
