Что такое ДИН рейка в электрике

Виды дин-реек

Что такое din рейка? Это надёжное крепление для модульного электрооборудования. Раньше, для того, чтобы закрепить автоматические выключатели и электросчетчики старого образца, мастерам приходилось проделывать большой объём работы – сверлить отверстия, нарезать на эти отверстия резьбу и так далее. Чтобы закрепить приборы, нужно было применять гайки, винты, шайбы, болты и прочие элементы для крепежа. Это было, мало того, что довольно неудобно, но ещё и небезопасно. К примеру, если выпал какой-то винт внутрь щитка, то могло возникнуть замыкание.

Сегодня, чтобы закрепить модульное электрооборудование нет необходимости пользоваться шайбами, винтами, гайками и прочим. Вместо этого используется крепление на din-рейку, которая представляет собой планку из металла. Рейки могут быть изготовлены из различного металла – стали, алюминия. Выглядят они, как сложный профиль из металла. Такой крепёжный элемент может быть перфорированным или же сплошным. Чтобы было легче разделять такие рейки, на некоторые из них наносятся насечки. Проще говоря, своим внешним видом эти крепежи очень напоминают железнодорожные рельсы, поэтому их нередко называют дин-рельсами.

Подразделяется на виды din рейка по размерам, форме, прочности, силе тока, весу.

Типы din-реек:

  • Рейка Ω-типа. Её высота 7,5 миллиметров. Ширина – 35 миллиметров. В профиль рейки данного вида напоминают букву Ω, отсюда и название. Этот вид din-рейки самый распространённый. Используется такой крепёж для напольных и навесных щитков.
  • Дин-рейка типа «С». Она отличается тем, что её края, если смотреть на неё в профиль, выгнуты внутрь, а не наружу, как у предыдущего типа.
  • Din-рейка типа «G» аналогична предыдущей по своей форме. Производят крепление автомата на дин-рейку, который требует крепёжного элемента с подобными параметрами.

Виды ДИН реек

Кроме того, такие рейки могут друг от друга отличаться по цвету и длине. По стандарту длина рейки составляет два метра. Но в продаже, чаще всего, можно встретить рейки длиной в 200 миллиметров. Магазины продают их именно в таком виде, потому что для покупателей это удобно.

Самое главное – правильно подобрать рейку, которая подойдёт именно в вашем конкретном случае.

Крепление автоматов защиты на рейке монтажной

ДИН-рейка она же рейка монтажная устанавливается в электрический щит на два болта. Возможно закрепить ее на стене.

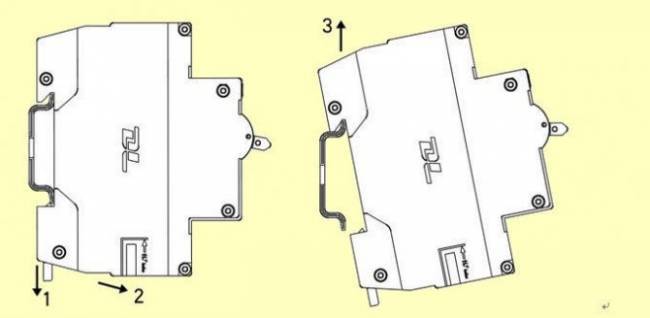

У современных автоматов защиты, устройство автомата предусматривает защелку для DIN-рейки на тыльной стороне.

  • Защелка отодвигается вниз.
  • Автомат ставится на рейку, цепляясь верхними выступами.
  • Защелка закрывается (Click на фото).
  • Снимается автомат защиты в обратной последовательности. Все просто и даже не интересно, только при креплении автомата соблюдайте технику беопасности и отключите питание групповой электроцепи которую он защищает, а лучше отключите вводной автомат.

Давайте посмотрим, как обходились без немецкого изобретения. Или оно не немецкое?

Особенности применения

ДИН рейка – это зарубежное изобретение, получившее свое название от немецкого стандарта, обозначаемого как DIN 43880-1988. У нас в стране их применение регламентируется ГОСТом Р МЭК 60715-2003 года. Эти изделия иногда называют монтажным рельсом. Полное название выглядит так: «рейка монтажная для фиксации защитных устройств в низковольтном оборудовании распределения и управления электрическими сетями». В соответствии с этим определением область ее применения распространяется на следующие случаи:

  • необходимость установки в распределительном шкафу электрических счетчиков и других образцов измерительной аппаратуры;
  • потребность в размещении там же защитного оборудования (УЗО, дифавтоматов, реле напряжения и тому подобное);
  • при желании вмонтировать в шкаф специальную соединительную фурнитуру.

Решающий фактор, определяющий вместимость такой рейки – ширина модуля автомата или подобного ему защитного оборудования, устанавливаемого на ее основании.

При оценке ширины автоматов исходят из конкретного числа используемых в щитке защитных приборов, которые могут иметь однополюсное или многополюсное исполнение. Второй вариант касается трехфазных сетей. В общем случае ее применение ограничено именно этим набором функций, но в отдельных ситуациях возможны и другие направления использования дин рейки.

DIN-рейка

DIN-рейкой принято называть специальный металлический профиль, применяемый для монтажа изделий в электротехнической промышленности. Этот профиль используется для закрепления разнообразного модульного оборудования (автоматических выключателей, устройств защитного отключения – УЗО и т.п.) при размещении последнего в электрических щитах всевозможного типа. Широкое внедрение DIN-реек одновременно с проведением минимизации всех элементов, которые традиционно используются в электротехнических конструкциях, позволило осуществить принципиально новый подход к монтажу аппаратуры. При таком унифицированном подходе в щитовых корпусах типового размера порой удаётся разместить довольно сложные приборы и устройства, использующие при своей работе современную встроенную микроэлектронику.

DIN-рейки выпускаются в нескольких модификациях, названных по схожести их профиля с английскими буквами: O – рейки, S- рейки и C-рейки. Внешне вид DIN-рейки напоминает собой отрезок профиля в форме рельса – по этой причине её ещё иногда называют монтажным DIN-рельсом.

Изготовление DIN-реек организовано в полном соответствии с требованиями ГОСТ Р МЭК 60715-2003. Производятся они из специальной углеродистой стали, которая в дальнейшем подвергается оцинковке и хромированию, что обеспечивает данному изделию высокую антикоррозийную защиту и прочность. Независимо от производителя DIN-рейки выпускаются со стандартными установочными размерами, которые отличаются только длиной (находящейся в диапазоне от 75 мм до метра) и наличием или отсутствием на рейке перфорации.

Общепринятое обозначение DIN-реек также нормируется соответствующими стандартами. Например, ТН35 – это современная типовая металлическая рейка шириной 35мм, имеющая специальный профиль. Этот стандарт был разработан Немецким институтом стандартизации (DIN) и принят несколько позже Международной электротехнической комиссией (IEC).

В России DIN-рейка типа ТН35 была принята в качестве национального стандарта в 2004 году (после принятия ГОСТ Р МЭК 60715-2003). Помимо указанного типа реек в России используется и рейка уменьшенного формата, как по ширине, так и по толщине профиля.

Преимущество стандартного электрического щита с DIN – рейками состоит в том, что в таком щите обеспечивается удобство и простота монтажа унифицированных модульных устройств. Согласитесь, что крепление автоматического выключателя в щите путём простого фиксирования (защёлкивания) его на DIN-рейке намного удобнее, чем крепление с помощью винтовых соединений.

В наши дни на стандартные DIN – рейки принято устанавливать не только аппараты защиты (автоматические выключатели, дифференциальные автоматические выключатели и УЗО), но и электросчётчики, реле различного назначения, клеммы и даже электрические розетки.

Специально следует отметить простоту в обслуживании электрощитов, оборудованных типовыми DIN-рейками. Для замены автомата в этом случае достаточно ослабить винты на клеммах крепления проводов, отсоединить последние и, сдвинув фиксатор прибора вниз, снять сам автомат с рейки.

Для установки нового прибора следует провести те же операции, но в обратной последовательности, т.е. защелкнуть новый автомат на DIN-рейке, вставить провода и затянуть винты их крепления в клеммах.

Рассуждения о достоинствах и удобствах DIN-реек в наше время уже потеряли свою актуальность, поскольку сегодня подавляющее большинство выпускаемых электрощитов оборудовано этими крепёжными изделиями, а во всей выпускаемой промышленностью модульной коммутационной аппаратуре, электросчетчиках и т.п. уже предусмотрены посадочные места под крепление на унифицированную DIN-рейку.

none Опубликована: г. 0 0

Вознаградить Я собрал 0 0

Расчет ширины модуля


Пример габаритных и установочных размеров автомата Габариты или размеры автоматических выключателей закрепляемых на дин-рейке, обычно рассчитываются с учетом следующих соображений:

  • какое общее количество этих приборов планируется установить в соответствии с используемой схемой электропроводки;
  • какой тип учетного прибора (счетчика) и автоматических выключателей предполагается монтировать на нее;
  • какой минимальный зазор между этими устройствами положено оставлять.

Если два автомата или УЗО допускается монтировать практически вплотную друг к другу, устанавливать приборы рядом с электросчетчиком приходится на некотором расстоянии (не менее 1-2 сантиметров).

При расчете количества вмещающихся на дин-рейку приборов необходимо учитывать их функциональное назначение. Двухполюсный автомат имеет большую ширину, чем однополюсный.

Популярные производители

Во многих торговых точках представлен шикарный ассортимент электротехнических устройств, в том числе и розеток. Задавшись целью приобрести качественную розетку на DIN-рейку, возникает вопрос: чему отдать предпочтение?

Отметим ряд торговых марок, которые занимают лидирующее место на рынке производителей электротоваров:

  1. Французская компания Legrand. Более 100 лет изготавливает продукцию информационного и электрического назначения.
  2. Крупная французская машиностроительная компания Schneider Electric, которая превосходно зарекомендовала себя как производитель оборудования для распределения и передачи электроэнергии.
  3. Шведско-швейцарская компания АВВ, которая выпускает защитную автоматику для электросетей всевозможного назначения. Признано, что АВВ — лидирующий производитель такой продукции на рынке стран СНГ.
  4. Итальянская компания Bticino, которая производит электротовары высочайшего качества.

Единственный минус всех перечисленных производителей — высокая ценовая политика. Для тех, кто ищут бюджетный вариант электротоваров, рекомендуют следующий перечень торговых марок:

Эти производители выпускают качественные электротовары по доступным ценам. Таким образом, покупая розетку на DIN-рейку, вы не понесете особых затрат, но сможете обеспечить удобство обслуживания и ремонта электрооборудования распределительного устройства.

Установка автомата

В качестве примера можно рассмотреть монтаж автовыключателя к монтажной рейке в электрощитке.


Для закрепления на рейке на корпусе приборов имеется специальный зажим

Крепление рейки в корпусе щитка осуществляется при помощи винтов. Электрощитки могут поставляться в разобранном виде, причем часто комплектуются уже установленной планкой.

Далее следует выполнить установку на рейку автовыключателя, для чего один край устройства крепится к верхней части планки и нажать до легкого щелчка на корпус автомата. В принципе, на этом установка прибора окончена.

Каждый прибор модульного типа на монтажной рейке может свободно перемещаться во все стороны по горизонтали. Это позволяет при необходимости поменять место расположения автомата, просто передвинув его.

Провода к расположенному внутри щитка автомату подключаются через питающий кабель и провод, идущий от потребителя электроэнергии.

Подключается сначала питающий провод, для чего необходимо:

  • выкрутить расположенную сверху крепежную защелку;
  • подсоединить питающий провод к клемме;
  • затянуть крепление.

Для подключения потребителя выполняются те же действия.

Установка на старых щитах

Монтаж реек в электрощитках старого типа зачастую осуществляется на поверхности, не приспособленные для выполнения такой работы. Удивляться здесь нечему — щитки советского производства изготавливались еще в то время, когда DIN-реек еще не существовало.

Необходимость монтажа в старом электрощитке обусловлена установкой в него же нового оборудования — замена либо монтаж дополнительных автовыключателей либо других приборов:

  • УЗО;
  • дифавтоматов;
  • реле для контроля фаз;
  • ограничителей повышения напряжения;
  • модульных приборов;
  • малогабаритных электросчетчиков;
  • пакетников и других устройств.

В отличие от электрощитов или боксов современного образца, в которых Дин-рейка ставится в уже подготовленные места и закрепляется посредством саморезов либо болтов, со старыми щитами придется немного повозиться.

Установка рейки в старый щит выполняется в следующей последовательности:

  • в платформе щита, выполненной из металла, устраивается два отверстия;
  • в отверстиях нарезается резьба;
  • выполняется закрепление рейки при помощи двух болтов;

Как правило, в платформах старых щитов имеется достаточно отверстий, потому можно обойтись и без сверления.

Вспомогательные элементы и аксессуары

Вспомогательные элементы к устройствам нового модельного ряда System pro M compact являются универсальными: они подходят ко всем модульным выключателям серий S200 и F200, а также к

АВДТ серии DS200, что позволяет эффективно управлять имеющимися материальными ресурсами.

Номенклатура достаточна широка и включает вспомогательные и сигнальные контакты, дистанционные расцепители и автоматы повторного включения, позволяя создавать различные аппаратные конфигурации.

Во всех этих конфигурациях вспомогательные элементы подключаются без использования каких-либо переходников. Подобное повышение эффективности работы автоматических выключателей и ВДТ во всех случаях позволяет использовать инновационные и интегрированные решения.

Аксессуары для электромонтажа (шинные разводки, шинные терминалы и терминалы фидеров) позволяют осуществлять соединения по любым схемам). Номенклатура стандартных аксессуаров (наборы маркировок, крышки для выводов) позволяет удовлетворить все требования заказчиков электроустановок.

Для автоматических выключателей серии S200, ВДТ серии F200, АВДТ серий DS200, DS201/DS202C

Для АВДТ серии DSH941R

Для автоматических выключателей серий S280 UC и S800

Какая бывает DIN-рейка

На самом деле сейчас существует несколько серьезных отличий между DIN-рейками, все они касаются непосредственно их характеристик. Сюда можно отнести: форму, размер, материал изготовления и другие конструктивные особенности.

В первую очередь мы решили рассказать с того, какие типы профилей могут встречаться. Как правило, их используют не так много, но в некоторых ситуациях приобретаются счетчики или УЗО иностранного производства, в таком случае привычные «рельсы» выручить не смогут. Итак, типы профилей могут быть:

  1. Ω-образная. Такая форма является самой востребованной, она применяется для установки распределительных щитов, автоматов, счетчиков и т.д. Собой DIN-рейки такого типа представляют довольно простую конструкцию, вот так она выглядит.
  2. С-образная. Форма отличается тем, что все концы загибаются вовнутрь, так что, на такую DIN-рейку можно установить различные аппаратные зажимы и клеммные колодки.
  3. G-образная. Они встречаются очень редко, да и на нашем рынке их практически не найти. Если вам такая нужна, придется серьезно постараться, чтобы ее найти. Предназначается для установки импортного оборудования.

Виды din реек

Монтажные рейки выпускают с сечениями трех типов:

  1. Наиболее распространенной является ТН 35, напоминающая греческую букву Ω, по названию которой ее иногда называют омега профиль. 35 – это ширина элемента в миллиметрах. Редко, но встречаются омега профили шириной 15 мм (ТН15).
  2. Достаточно часто встречаются профили «С» типа. В отличие от омеги, их края загнуты внутрь и образуют незавершенный прямоугольник.
  3. Малоизвестный «G» профиль отличается от предыдущего тем, что сечение одного края, больше сечения другого: 15 и 9 мм соответственно. Ширина профиля составляет 32 мм.

Рейки также могут быть сплошными или перфорированными. У последних стенка по всей длине имеет ряд отверстий: круглых или в виде овала. Перфорация служит для соединения с другими профилями, для крепления к стенкам электромонтажных шкафов, боксов или к какой-либо другой конструкции. Каждый вид профиля имеет модификации, предусмотренные ГОСТ либо выполняемые по индивидуальным заказам.

Что можно крепить на дин-рейку (din-рейку)

На сегодняшний день рейки используются во всех конструкциях электрических щитов. Современное защитное оборудование производится с расчетом установки их на дин-рейку. Крепления изготавливаются в виде специальных зажимов из металла и пластмасса.

Автомат на дин-рейку (din-рейку)

В основном на дин-рейку крепится защитное оборудование, но для этих же целей, изготавливаются и другие модульные аппараты: реле, клеммы, нулевые шины, электросчетчики, автоматизированные устройства, управляющие и сигнальные механизмы.

Некоторые такие устройства предусмотрены с двумя вариантами крепления, при этом их можно устанавливать как на модульные рейки, так и в отдельности от них.

Современный распределительный щит, который захватывает на стене участок менее 1 кв.м, способен содержать большое количество защитных устройств и прочие составляющие. При этом соблюдается компактность, и не загромождается комната.

Материалы для изготовления и нагрузочные характеристики

Материал, из которого изготовлена конкретная дин-рейка, должен соответствовать ее назначению. Это значит, что необходимо учитывать предполагаемые нагрузки, в зависимости от которых подбираются стальные или алюминиевые изделия. Первые из этих образцов по своей структуре более прочные и выдерживают предельные нагрузки при минимальной толщине планки всего в 1 мм.

Под критическими или предельными нагрузками понимается ситуация, когда на рейке монтируются габаритные приборы типа преобразователей частоты, мощные магнитные пускатели или силовые трехфазные автоматы.

Нагрузочные характеристики

Поскольку типовая DIN-рейка выпускается как профильное изделие, она способна выдерживать большие деформационные нагрузки, чем металлическая пластина того же размера. Типовые нагрузочные характеристики дин-реек нормируются действующими стандартами по ряду признаков, включая тип металла. Алюминиевые планки выпускаются в следующих исполнениях:

  • рейки толщиной 1 мм, рассчитанные на монтаж одиночных модульных устройств: защитных автоматов, блоков УЗО, модулей питания;
  • планки 1,1 мм, предназначенные для установки одиночных приборов, размещаемых в несколько рядов;
  • те же изделия, но с показателем 1,4 мм, рассчитанные на модульное оборудование любого класса и массы.

Все эти изделия перед установкой нарезаются на отрезки нужной длины.

В комплект могут входить стальные рейки толщиной 1,0 мм, по нагрузочной способности аналогичные алюминиевой рейке толщиной 1,5 мм. Они могут выдерживать максимальные нагрузки без ограничений по весу и количеству посадочных мест в рамках допустимого размера. Кроме того, производители щитового оборудования нередко комплектуют распределительные шкафы рейками нестандартного профиля.

Оборудование на DIN рейку

: надежные автоматические выключатели и устройство защитного отключения (УЗО) для монтажа на DIN рейку

: AC/DC-DC преобразователи напряжения в конструктиве для крепления на DIN рейку

Для крепления электромонтажного оборудования

Современные производители электрооборудования уже предусматривают наличие DIN-рейки в щитовой. Однако при необходимости ее достаточно просто установить в любом нужном месте. Для этого профиль рейки перфорирован отверстиями, благодаря которым ее можно прикрепить на плоскости болтовыми соединениями или саморезами. Надо только заранее, до монтажа рейки, учесть ширину автоматов, которые вы будете на нее монтировать, чтобы им не было «тесно»! Разрезать DIN-рейку лучше болгаркой, но может с этим справиться и ножовка по металлу.

В современных квартирах полно электроприборов и всяческих устройств, так что электрощит может занимать площадь стены около квадратного метра, вмещать счетчик, десяток автоматических выключателей, нулевую рабочую и защитную шину и прочие важные элементы. Но при компактной «насадке» их на DIN-рейку в укромном месте не нарушается интерьер квартиры, не создается неудобств для жильцов.

Ленту вы закрепили, теперь надо «насадить» на нее все заранее заготовленные устройства. В современном мире электротехники они к счастью унифицированы. А поскольку все элементы современной автоматики адаптированы под DIN-рейки, их очень легко на нее «усаживать» – отжимаете плоской отверткой губку на автомате, затем легкое движение, щелчок – и все, автомат встал на свое место. Для установки одного модуля хватает несколько секунд, это ведь не то, что винтами в стену вживлять!

Кстати и обслуживать такую линейку приборов и устройств гораздо проще. Чтобы заменить автомат на типовых DIN- рейках в электрощитах, достаточно лишь ослабить на клеммах винты крепления проводов для их отсоединения, после чего фиксатор прибора сдвигается вниз и автомат снимается с рейки.

Все остальные детали при выборе столь необходимой вам DIN- рейки вам подскажут наши консультанты, и электромонтаж станет для вас простым, удобным и приятным, ну как при конструировании корабля из детского набора элементов ЛЕГО. Удачи вам!

DIN-рейки производятся из гальванически обработанной стали либо алюминия. Некоторые модели перфорированы вдоль всей своей длины для удобства распределения на составляющие требуемого размера.

По типу профиля

По форме профиля рейки разделяются на следующие типы:

  1. Омега-образный профиль, являющийся самым востребованным. Изделия применяются для монтажа распредщитков: установки автоматических защитных приборов, счетчиков и прочих необходимых аппаратов. Губки реек выгнуты в наружную сторону. Ширина устройства равна или 15, или 35 см. По высоте губок производится три типовых размера — 5, 7,5 и 15 мм.
  1. С-образная рейка предполагает наличие вогнутых краев высотой 15 мм. Такое изделие используется для монтажа аппаратных зажимов и колодок клемм.
  1. Профиль G-образный используется реже иных реек. Применяется для монтажа некоторых моделей приборов, ввозящихся из-за границы. Отыскать рейку этого типа в нашей стране достаточно трудно.

Концы реек типа G вогнуты внутрь, один из них короче другого — высота составляет 9 и 15 мм. Ширин рейки — 32 мм.

По перфорации

По своему прямому предназначению Дин-рейка служит монтажной шиной, представляющей собой профилированную полоску из стали. Горизонтальная площадка в большинстве типах реек перфорирована отверстиями овальной формой, необходимыми для прикрепления изделия в точке его установки. Отверстия располагаются на удалении друг от друга в 10-20 мм.

Также выпускаются рейки и без перфорации, для монтажа которых требуется предварительная наметка и сверление отверстий для крепежа на расстояниях в соответствии с требуемыми размерами.

По способу изготовления

По способу производства изделия разделяются на:

  • штампованные;
  • литые.

Литые рейки обладают высокой надежностью и способны выдерживать значительные нагрузки, не теряя свою форму и свойств от их воздействия.

По материалу изготовления

В зависимости от использующегося при изготовлении материала Дин-рейки разделяются на:

  • стальные, усиленные защитным гальваническим покрытием;
  • алюминиевые, отличающиеся легкостью.

По прочим параметрам

DIN-рейки выпускаются также с уменьшенной толщиной и шириной профиля. В иных моделях имеются специальные засечки, при помощи которых изделие разделяется на кусочки требуемой протяженности.

Преимущества применения

Основным преимуществом использования реек DIN можно назвать обеспечение простоты и удобства монтажа в распредщитки модульных приборов различного назначения независимо от типа их конструкции.

Виды дин-реек

В зависимости от формы крепежной планки известные образцы изделий этого класса делятся на следующие виды:

  • рельсы ТН типа (их разновидности – ТН 15, ТН 35, ТН 75);
  • изделия класса «C» (C20, 30, 40, 50);
  • планки G-типа (G 32).

Первая из этих конструкций по форме напоминает букву греческого алфавита «омега» и является самой распространенной среди выпускаемых промышленностью образцов. На ней традиционно крепятся корпуса электросчетчиков и автоматов.

У С-образных моделей боковые края загнуты вовнутрь, благодаря чему ее профиль позволяет фиксировать клеммные колодки особой формы и конструкции. G-планка является слегка измененной модификацией, используемой крайне редко и применяемой для тех же целей. Длина этих крепежных изделий в зависимости от производителя варьируется в пределах от 7,5 см до 2 метров, что позволяет размещать на них от 4 до 96-ти штук защитных приборов при стандартной ширине одного модуля автомата.

Преимущество первых конструкций – в удобстве установки, поскольку при наличии отверстий, набитых с шагом 10-15 мм, крепить стальную рейку намного проще. Зато литые образцы более прочные и надежные. Они не деформируются при наличии большого числа автоматов в распределительном щитке.

Крепление на din рейку

В России электротехнический монтажный реечный профиль словом «дин» назвали электрики. Видимо, чтобы отличить его от других типов гнутых профилей, используемых на стройке. Как бы там ни было, на сегодня сочетание «дин-рейка», встречается даже в серьезной технической литературе.

На русском языке аббревиатура расшифровывается как Германский институт по стандартизации, который разработал стандарт на этот тип креплений.

Подробнее разобраться, что такое din в обозначении метрического крепежа, можно обратившись к ГОСТ Р МЭК 60715-2003. Этим документом немецкая разработка была введена в качестве официального стандарта.

Особенности выбора

При подборе необходимого приспособления учитывают такие нюансы:

  • Что такое импульсное реле: принцип работы, виды, описание устройств и схемы подключения. 155 фото реле импульсного типа и видео инструкция по монтажу
  • Фотореле для уличного освещения — критерии выбора, советы по подключению и размещению устройства (135 фото)
  • Устройство импульсной защиты: классификация, схема подключения ограничителя и советы по выбору устройства (155 фото)
  • Особой популярностью пользуются рейки в 1 мм из стали при длине 1 м. Это универсальный вариант, который дешевле алюминиевого аналога.
  • Пластины режутся под размер щитов. Выбор производится по размерным характеристикам ящика, куда будет производиться монтаж. Для новых креплений размер планки должен предусматривать запас.
  • Когда ставятся модули для din рейки, обычно берется пластина ан 10-15 мм плюс запас.
  • Если покупается собранные щиты, то в них уже установленные рейки нужного размера.

Крепление рейки производится по краям. Следует избегать провисания, размеры должны четко соответствовать месту установки. При необходимости целесообразно применять специальные держатели.

Нормативные документы

  • DIN 43880-1988 (Германия)
  • ГОСТ Р МЭК 60715-2003 (Россия).

Современное комплектное и распределительное оборудование отличается значительной компактностью. Щит с десятью автоматическими выключатели со счетчиком потребления электрической энергии, нулевой защитной и рабочей шинами занимает на стене участок площади не более одного квадратного метра, совершенно не портя при этом эстетическую составляющую интерьера.

Высокая компактность обеспечивается благодаря использованию модульной, то есть, унифицированной техники. Малогабаритные автоматы, устройства защитного отключения, реле, счетчики и пускатели, подобно деталям детского конструктора легко собираются в произвольном порядке.

Говоря о детском конструкторе, имеется ввиду, что унифицированная техника отличается не только компактностью, но и простотой монтажа. Сборка распределительного щита с модульными элементами не требует специального оборудования – достаточно иметь в своем арсенале несколько видов отверток. Основные затраты времени при монтаже связаны с маркировкой и соединением проводов, а не с установкой модулей.

Легкость установки стала возможно благодаря гениальном и простому изобретению немецкий инженеров – DIN-рейки.

Технические характеристики

Материалом изделий служит сталь с цинковым или анодированным покрытием, а также алюминиевые сплавы.

Рейки могут иметь различную длину, в зависимости от производителя. Кроме того, некоторые типы имеют поперечные насечки. Шаг, с которым они расположены, соответствует стандартной ширине различных электротехнических боксов. Такие надрезы позволяют точно отломить деталь нужной длины без использования «болгарки» или ножовки по металлу.

При планировании размещения приборов исходят из стандарта кратности их ширины, отводящего на расстояния между центрами соседних устройств 18 мм. Стандартный шаг между рейками – 125 мм. Фирмы, изготавливающие боксы для монтажа приборов, при размещении крепежных отверстий под дин-рейки, ориентируются на эти размеры.

Точность изготовления профиля, диктуемая DIN, составляет ±0,04 мм.
