Как выбрать и установить модульную розетку на DIN-рейку

Путь проводки: от щитка до розетки!

Собственноручно провести проводку в своей квартире — это не невозможная задача. Но всё же требуется хорошая базовая подготовка — навыки, и знания. Предстоит учесть множество факторов, составить план работ, ознакомиться с правилами СНиП и ГОСТовскими регламентами; но, прежде всего, стоит чётко представить себе: что и где будет располагаться в вашем жилище, т.к. лучше всего проводить провода уже осознавая нагрузки, которые предстоят вашей системе! Помните, что ваша проводка — это ключ к удобной и безопасной жизни.

Почему нужна замена старой проводки

Дело в том, что ещё в девяностые годы нагрузка на сеть была в разы меньше, и с увеличением нагрузок проводка уже не выдерживает и требуется замена. К тому же, в домах старого образца в основном алюминиевая проводка — ЗАПРЕЩЁННАЯ с 2000-го года ПУЭ. Почему же? И так, во первых: УЭС (удельное электрическое сопротивление) меди меньше алюминия почти в два раза, значит медный провод будет тоньше- но выдерживать большие нагрузки. Во вторых алюминий необходимо подтягивать каждые полгода, так как он, элементарно, течёт! Вряд ли вам это захочется проворачивать… Третья причина в его (алюминия) окисляемости.

Где происходит окисление- там увеличивается сопротивление, и проводка, нагревшись- плавится, что приводит к нежелательным последствиям: размыкание цепи, или плохое снабжение. Так же, алюминиевый провод хрупок и плохо поддаётся соединению с медным проводом — это просто опасно, и потому — запрещено! Контакт при реакциях ослабевает, из-за чего провод нагревается и связь рушится, в лучшем случае просто распадётся, а в худшем- загорится изоляция. К тому же, нужно знать, что соединение типа- освещение-розетки-выключатели- ещё куда ни шло, но такие приборы, как плита, духовка, кондиционер, и т.д.

— требуют отдельной цепи по причине высоких нагрузок. Зная это- продолжим.

Рассчитываем нагрузку

Прежде всего, стоит рассчитать нагрузки требуемые разным комнатам, и в соответствии с ними распределить группы контуры во внутриквартирном щитке. Например:

  • Розетки комнат
  • Розетки кухни
  • Плита (эл)
  • Духовка (эл)
  • Освещение комнат
  • Освещение кухни
  • Розетки и освещение с/у
  • Кондиционер

Это нужно для распределения нагрузки, чтобы у вас не выбивало электричество при скачках напряжения, выходах за лимиты. Нужно знать при этом, какой мощности ваш наружный щиток (тот, что в подъезде), чтобы приобрести в квартиру щиток меньшей мощности: иначе у вас будет перегрузка сети, а автоматы не сработают, что приведёт к повреждениям проводов со всеми вытекающими. Если необходимо заменить проводку от подъезда в квартиру- обратитесь в ЖКХ и к профессиональным электрикам, чтобы не сэкономить себе на кругленький штраф.

Популярные производители

Во многих торговых точках представлен шикарный ассортимент электротехнических устройств, в том числе и розеток. Задавшись целью приобрести качественную розетку на DIN-рейку, возникает вопрос: чему отдать предпочтение?

Отметим ряд торговых марок, которые занимают лидирующее место на рынке производителей электротоваров:

  1. Французская компания Legrand. Более 100 лет изготавливает продукцию информационного и электрического назначения.
  2. Крупная французская машиностроительная компания Schneider Electric, которая превосходно зарекомендовала себя как производитель оборудования для распределения и передачи электроэнергии.
  3. Шведско-швейцарская компания АВВ, которая выпускает защитную автоматику для электросетей всевозможного назначения. Признано, что АВВ — лидирующий производитель такой продукции на рынке стран СНГ.
  4. Итальянская компания Bticino, которая производит электротовары высочайшего качества.

Единственный минус всех перечисленных производителей — высокая ценовая политика. Для тех, кто ищут бюджетный вариант электротоваров, рекомендуют следующий перечень торговых марок:

  • Makel;
  • TDM Еlectric;
  • Anam;
  • Lezard;
  • Wessen;
  • GUSI.

Эти производители выпускают качественные электротовары по доступным ценам. Таким образом, покупая розетку на DIN-рейку, вы не понесете особых затрат, но сможете обеспечить удобство обслуживания и ремонта электрооборудования распределительного устройства.

Для подключения потребителей электрической энергии с помощью штепсельного разъема непосредственно к электрическому щитку используется розетка на din рейку. Она представляет собой устройство, которое по своему функциональному назначению и конструкции ничем не отличается от обычной силовой электрической розетки. Главной особенностью такого изделия является возможность установки его в распределительном щитке с помощью унифицированного крепления.

Как из одной розетки сделать две и как правильно провести розетку от розетки

Для размещения элементов распределительного щитка используется специальный металлический профиль, который называется din рейкой (от названия немецкого института стандартизации). Она изготавливается из алюминиевого сплава или стали. При помощи этого несложного изделия появилась возможность чрезвычайно удобной установки и демонтажа таких электротехнических устройств, как электрические счетчики, автоматические выключатели, дифференциальные автоматы, УЗО, а также штепсельные розетки.

Виды din реек

Монтажные рейки выпускают с сечениями трех типов:

  1. Наиболее распространенной является ТН 35, напоминающая греческую букву Ω, по названию которой ее иногда называют омега профиль. 35 – это ширина элемента в миллиметрах. Редко, но встречаются омега профили шириной 15 мм (ТН15).
  2. Достаточно часто встречаются профили «С» типа. В отличие от омеги, их края загнуты внутрь и образуют незавершенный прямоугольник.
  3. Малоизвестный «G» профиль отличается от предыдущего тем, что сечение одного края, больше сечения другого: 15 и 9 мм соответственно. Ширина профиля составляет 32 мм.

Рейки также могут быть сплошными или перфорированными. У последних стенка по всей длине имеет ряд отверстий: круглых или в виде овала. Перфорация служит для соединения с другими профилями, для крепления к стенкам электромонтажных шкафов, боксов или к какой-либо другой конструкции. Каждый вид профиля имеет модификации, предусмотренные ГОСТ либо выполняемые по индивидуальным заказам.

Квартирный щиток. Схема.

Приступим к замене автоматов и УЗО в квартирном щитке. Первое, что нужно сделать – это отключить вводной автомат и УЗО в этажном щитке. Затем откручиваем металлическую панель (пластрон) в квартирном щитке и “помечаем” изолентой провода, синей – рабочий ноль N , желто-зеленой – защитный PE, фазный провод не трогаем, он у нас остается белым. Можно нанести маркировку и обычной ручкой или маркером, но нужно осторожнее обращаться с проводами, чтобы не затереть надписи. Провода у нас все белые (застройщик, как обычно это бывает, экономит на всём) и легко перепутать или забыть, где в квартирном щитке у нас фаза, где ноль, а где защитный проводник.

После этого можно открутить провода из автоматов. Нулевой рабочий и защитный проводники отходящих линий в квартиру можно и не трогать, т.к. автоматы у нас будут однополюсные. Первым в квартирный щиток устанавливаем на дин-рейку и подключаем вводной автомат ABB на 25А. Провод ППВ 4 кв.мм. у нас моножильный, поэтому обжимать его втулочным наконечником НШВИ не нужно.

Далее в квартирный щиток устанавливаем и подключаем согласно схемы УЗО ABB на 40А с током утечки 30 мА. УЗО в квартирном щитке подключаем многопроволочным проводом ПВ-3, концы которого обжаты втулочными наконечниками НШВИ серого цвета для 4 кв.мм.

Порядок монтажа модульной розетки

Выбор розетки на дин рейку должен быть продиктован в первую очередь, мощностью подключаемого к ней оборудования.

Для обслуживания небольшого электрического щитка будет достаточно изделия, номинальный ток которого составляет 6 или 10 А.

В том случае, если от распределительного устройства планируется запитывание мощных потребителей, например, во время выполнения строительных или ремонтных работ, то следует обратить внимание на более мощные модели таких изделий, имеющие номинальный ток не ниже 16 А. Установка модульного устройства чрезвычайно проста

Для его закрепления необходимо при помощи отвертки оттянуть подвижный элемент пластикового зажима, установить розетку на рейку и отпустить зажим. Ее фиксация сопровождается характерным щелчком, сигнализирующем о закреплении защелки. После установки розетки к ее клеммам подсоединяется фазный, нулевой и заземляющий провода

Установка модульного устройства чрезвычайно проста. Для его закрепления необходимо при помощи отвертки оттянуть подвижный элемент пластикового зажима, установить розетку на рейку и отпустить зажим. Ее фиксация сопровождается характерным щелчком, сигнализирующем о закреплении защелки. После установки розетки к ее клеммам подсоединяется фазный, нулевой и заземляющий провода.

Щитовая розетка является важной составляющей узловой части электропроводки ввиду того, что с ее помощью к данному устройству можно подключить какой-либо электрический прибор. Это очень удобно в случае проведения ремонтных работ или техобслуживания элементов электросети, размещенных в щитке

Многие распределительные приборы, установленные более 20 лет назад, щитовыми розетками не оснащены, что создает определенные сложности в процессе выполнения работ или диагностики электрооборудования.

Поэтому установка современных розеток на DIN-рейку имеет неоспоримые преимущества, а именно: форма ее контактной части обеспечивает прочный обхват и зажим вилки; срок эксплуатации составляет более 15 лет; благодаря изолированным присоединительным клеммам они просты в процессе монтажа.

Дин рейка, в свою очередь, представляет собой металлический профиль различной формы, предназначенный для крепления на нем модульных устройств. Профиль устройства напоминает форму рельса, поэтому оно получило дополнительное название – DIN-рельсы.

Ошибки при выборе и монтаже

При выборе рейки по материалу и размерам часто не учитывается тип и вес приборов, подлежащих установки на ней.

Основной ошибкой при монтаже DIN-рейки можно назвать пренебрежение установкой заглушек. По причине вибраций аппаратура на дин-рейках может постепенно смещаться. Если заглушек нет в комплекте, можно закрепить прибор пассатижами — просто разогнуть губки рейки.

Также при установке часто не учитывается ширина закрепляемого прибора, что приводит к нехватке свободного пространства для закрепления других устройств.

  1. Ремонт выключателя света в квартире, холодильнике с регулятором
  2. Как установить распределительную коробку для электропроводки в кирпичной, бетонной стене
  3. Монтаж твердотельного реле (схема установки)
  4. Подключение реле максимального тока
  5. Селективность защиты электрической сети — что это такое

Разновидности DIN-реек

DIN-рейка — специальный профиль из металла (сталь, AL, Cu), который применяется в качестве общепринятого крепежного приспособления для монтажа и демонтажа (при необходимости) штепсельных розеток, электрических счетчиков, дифференцированных автоматов, автоматических выключателей и других электротехнических приспособлений.

Рейка получила название DIN в честь немецкого института стандартизации, где была разработана. Данный стандарт обобщенный — базовый документ, к которому ссылаются при изготовлении электротехнических приборов практически во всех странах мира.

DIN-рейки унифицированы по размерам, имеют отверстия или насечки для крепления изделия или разделения его для получения определенной длины.

Рейки классифицируются на следующие разновидности:

  1. Тип рейки Ω. Это часто применяемая крепежная конструкция, в боковом разрезе напоминающая букву Ω. Многие модульные устройства, включая щитовые розетки, крепятся на рейку марки ТН 35, где 35 мм — ширина реечной полосы. Для крепления клемм применяют подобные рейки уменьшенных габаритных размеров.
  2. Тип рейки С. Изделия этой категории имеют С-образную форму. Нашли широкое применение для крепления электроустановочных изделий, предназначенных для соединения проводов (клеммных колодок).
  3. Тип рейки G. Профиль такого изделия внешне напоминает букву G. Основная область применения — крепление аппаратных зажимов.

Как выбрать?

Новичок в электротехническом деле может легко растеряться, какую рейку лучше выбрать, чтобы получить надежное и подходящее по всем параметрам крепление. Чтобы не задаваться подобным вопросом, рекомендуется учитывать некоторые факторы:

Немаловажно учитывать и размеры приобретаемой рельсы. Для типа «С» ширина и высота установлены в пределах 15 на 32, для вида «G» — 15 (верх), 9 (низ) на 32, а «Омега» имеет три вариации: 15*35, 7,5*35 и 5*15

Что касается длины планки, то здесь нет четких ограничений, поэтому данный показатель варьируется от 7,5 см до 8 метров, что соответствует размещению от 4 до 96 модулей.

Производители гребенок

В продаже представлено множество гребенчатых шин от разных заводов изготовителей. Как правило, выпуском этих изделий занимаются те же компании, что производят автоматические выключатели. Из наиболее известных брендов выделяются следующие:

  • ABB;
  • Schneider Electric;
  • EKF;
  • Legrand;
  • WAGO;
  • отечественный IEK.


Шина гребенка для дифавтоматов Schneider Electric

Гребенчатые соединители заметно упрощают электромонтаж. Вместе с тем сокращается и обще время сборки щита. Однако за такое удовольствие нужно платить. Здесь каждый решает сам, нужно оно ему или нет.

Если выбор сделан в пользу гребенок, то необходимо задуматься об их технических характеристиках. Гребенка должна соответствовать суммарной мощности всех потребителей, которые через нее будут питаться

Не менее важно разобраться и с конструктивными особенностями. Ведь есть модели на 1, 2, 3 и 4 полюса, и каждая уместна в своей ситуации

Как установить?

Инструкция для установки din рейки проста:

Определить место для монтажа планки (важно при организации пространства заранее и визуально спланировать нахождение всех элементов системы, чтобы исключить путаницы, загромождения и лишних отверстий в стенке щитка).
Отмерить расстояние и при необходимости отрезать нужную длину.
Наметить места креплений на стенке щитка и рейке (достаточно одного крепежа на каждые 7-10 см).
Если профиль литой, дрелью сделать отверстия на поверхности.
Приложить рейку к стенке щитка.
Зафиксировать саморезами или болтами.
Проверить надежность креплений.

Подключение проводов

Подключение щитовой розетки можно проводить до или после монтажа

Если выбран первый вариант, то необходимо обратить внимание на длину проводов: их длины должно хватать для проведения работ, связанных с подключением

Для выполнения подключения понадобятся зажимы для присоединения электропроводов.

Подсоединение проводов можно выполнять в любой последовательности, главное — не перепутать фазный и нулевой провод.

Провод, отвечающий за заземление, в зависимости от электрических схем может подключаться двумя способами: к корпусу щитового шкафа или специально предусмотренными отдельными зажимами.

Технические характеристики

Материалом изделий служит сталь с цинковым или анодированным покрытием, а также алюминиевые сплавы.

Рейки могут иметь различную длину, в зависимости от производителя. Кроме того, некоторые типы имеют поперечные насечки. Шаг, с которым они расположены, соответствует стандартной ширине различных электротехнических боксов. Такие надрезы позволяют точно отломить деталь нужной длины без использования «болгарки» или ножовки по металлу.

При планировании размещения приборов исходят из стандарта кратности их ширины, отводящего на расстояния между центрами соседних устройств 18 мм. Стандартный шаг между рейками – 125 мм. Фирмы, изготавливающие боксы для монтажа приборов, при размещении крепежных отверстий под дин-рейки, ориентируются на эти размеры.

Точность изготовления профиля, диктуемая DIN, составляет ±0,04 мм.

Как выбрать?

Новичок в электротехническом деле может легко растеряться, какую рейку лучше выбрать, чтобы получить надежное и подходящее по всем параметрам крепление. Чтобы не задаваться подобным вопросом, рекомендуется учитывать некоторые факторы:

Немаловажно учитывать и размеры приобретаемой рельсы. Для типа «С» ширина и высота установлены в пределах 15 на 32, для вида «G» — 15 (верх), 9 (низ) на 32, а «Омега» имеет три вариации: 15*35, 7,5*35 и 5*15

Что касается длины планки, то здесь нет четких ограничений, поэтому данный показатель варьируется от 7,5 см до 8 метров, что соответствует размещению от 4 до 96 модулей.

Как правильно собрать силовой электрощит

Перед началом работы требуется подготовить запасное освещение для рабочей зоны. Кроме того, понадобится стол, на котором будут лежать комплектующие и инструменты. Схему сборки и монтажа электрощита нужно повесить так, чтобы она была хорошо видна. После этого следует обесточить вводной кабель. Работа производится в несколько этапов:

  1. Сборка и предварительная установка ящика. Корпус требуется сначала подготовить:
  • удалить заглушки, расположенные на стенах ящика;
  • привинтить DIN-рейки;
  • смонтировать на стенках шины заземления и нейтрали;
  • снять дверцу;
  • подсоединить монтажные кронштейны.

После этого встроенный ящик можно закрепить на месте на время, чтобы проверить, насколько качественно создана ниша. Затем его сразу нужно снять. Это облегчит работу с проводами.

Предварительная подготовка проводов. Сначала их подгоняют по длине. Должен остаться запас, чтобы можно было без труда добраться до далеко расположенной шины или автомата защиты.

После этого требуется удалить внешнюю изоляцию с кабелей, используя специальный инструмент. Очищать провод нужно так, чтобы на входе в ящик еще оставалась изоляция.

Установка конструкции на подготовленное место. Внутрь нужно проложить вводной кабель и все проводники.
Провода должны лежать в один слой с учетом порядка расположения автоматов, к которым они впоследствии будут подключаться.

На DIN-рейке сначала фиксируют УЗО, после него — относящиеся к нему автоматы. в конце устанавливают самостоятельные автоматы и иные модульные устройства.
Сразу всю автоматику монтировать не обязательно. Можно запитывать устройства по очереди, по мере того, как они будут крепиться к рейке. Кроме того, нужно установить счетчик.

Жилы каждого из потребителей энергии или группы потребителей следует подключить к относящимся к ним шинам и автоматам. Работу следует производить справа налево, подводить жилу к точке фиксации, после чего отрезать все лишнее. Провода прокладываются вертикально и горизонтально, а все повороты осуществляются лишь под прямым углом. Когда места не хватает, допустимо провести провода за DIN-рейкой.

С конца каждого провода на 1 см удаляется основная изоляция, на мягкие шины надеваются наконечники, после чего концы заводятся под зажимы автоматов и хорошенько затягиваются специальными клеммами. Подключение проводника к автомату обустраивается снизу, а подача напряжения на автомат — сверху.

Чтобы проверить надежность фиксации, нужно слегка подергать руками провод. Медь не должна выступать над автоматами, но и изоляция не должна быть зажатой. Провода можно собрать в пучки, закрепив стяжками из пластика, и разместить за рейкой.

Подсоединение вводного кабеля: его зажимают на главном автомате, при этом заземляющая жила сразу уходит на шину. С автомата ноль и фаза идут на счетчик или раздаются по схеме.

Последний этап. Если проводка полностью подготовлена, все потребители электрической энергии были подключены, можно проверить систему, по очереди подав на каждую из линий отдельно нагрузку. Если никаких проблем не обнаружено, можно произвести полное подключение. Останется лишь промаркировать автоматические устройства, приклеить схему к дверце, вернуть крышку на корпус.

Грамотно и аккуратно осуществленная сборка электрощитка гарантирует, что вся проводка будет исправно функционировать долгие годы. Нежелательно экономить, выбирая комплектующие. Только действительно качественная автоматика позволяет предупредить вероятность серьезных аварий и сохраняет жизнь проживающих в квартире или доме людей.

Видео-инструкция, как правильно собрать электрощиток своими руками:

Доставка

Транспортные компании Деловые линии ПЭК Курьерские службы EMS Почта России СДЭК Пункты выдачи Boxberry (3—5 дн.) СДЭК (2—5 дн.)

Накопительная дисконтная система начинает работать с момента совершения первой покупки.

Размер скидки зависит от суммы покупок за последние полгода, включая текущую покупку:

3%

— сумма покупок за полгода от 30 000 ₽

5%

— сумма покупок за полгода от 60 000 ₽

7%

— сумма покупок за полгода от 90 000 ₽

Скидки не суммируются. На товары раздела «Декоративные светильники, люстры и бра» скидки не распространяются. Скидки на определенные товары могут быть ограничены производителями.

В корзине скидка указывается справочно, так как учитывается только текущая покупка. Итоговые скидки по дисконтной системе и акциям проставляются менеджером при обработке заказа.

Как подключить двойную розетку

Рассмотрим 3 способа, все работы с отключенным напряжением!

Двойную модель, с механизмом в один подрозетник, монтируют точно как одноместную, описанную выше. Важный момент, который нужно учесть, чтобы ошибка не привела к короткому замыканию. Если конструкция оснащена двумя пластинчатыми шинами, фаза и ноль, обеспечивающими контакты двух подключаемых вилок, то в этом случае ошибиться сложно

Но в моделях, содержащих на каждой из шин по 2 клеммы (для удобной установки), очень важно не зажать нулевой и фазный провод в клеммах одной шины (фото справа).

От одного входящего кабеля шлейфовым методом. Определяем нужное расстояние между монтажными коробками

Питающий кабель общей сети заводят в одну из коробок.

Подготавливаем дополнительный отрезок кабеля, достаточной монтажной длины и такого же сечения, как и питающий. В подрозетниках делают отверстия, чтоб получился проход, сквозь который просовывают соединяющий шлейф. Зачищают концы от изоляции.

Первым монтируем прибор в подрозетнике с кабелями: питающим и шлейфовым. Конструкции могут иметь: три самозажимные или 3 винтовые клеммы (по два гнезда). Попарно в каждое из них вставляются провода одинакового цвета и они “самозажимаются” (или 3 винта затягиваются отверткой). Проверяется надежность соединений.

Собранную конструкцию аккуратно вставляется в подрозетник. Надо следить, чтобы провода располагались за корпусом и не попали под монтажные лапки. Подключаем второй прибор (от перемычки), аналогично первому, с той лишь разницей что у него по одному проводку на каждый контакт.

Совмещаем суппорты, выравниваем горизонталь и фиксируем монтажными лапками. Закрываем внешней облицовкой и общей рамкой, фиксируем винтами.

3. Параллельное подключение, для двух мощных потребителей, как правило, выполняется с заземлением. В два подрозетника, находящихся рядом, устанавливают 1-местные розетки, к каждой прокладывается по отдельному питающему кабелю (можно в одну штробу).

Очистить подрозетник от строительного мусора

Зачистить оплетку и осторожно, не повредив, снять изоляцию на каждой из жил, длинной 10 мм. Для удобства, проводники разводят в стороны, загибают вниз

Установка, выравнивание и фиксация как в предыдущем случае.

G-образная

Менее востребованный вид рейки. Применение не отличается от С-образной.

  • Размеры реек соответствуют ГОС стандарту. Стандарты следующие:
  • Ω-образная рейка, которая имеет название ТН-35, может быть так же разных размеров:
  • Длина реек может быть различной, чаще всего его зависит от производителей. Длина может начинаться от 7 см до 200см. Подобную рейку можно применить в установке щитка от 4 до 96 модулей.

DIN-рейки по способу литья распределяются на два вида. Рейки, которые выполненные сплошным литьем. Установка подобной рейки немного трудозатратно в отличие от второго вида, но такая рейка выдерживает больше нагрузки, способно выдержать множество креплений автоматов в шкафу.

Второй вид реек предусматривает отверстия, которые значительно упрощают способ крепления рейки к поверхности. Достаточно вкрутить шуруп в отверстие, расстояние между отверстиями составляет 1-1,5см. Таким образом можно надежно закрепить ее на поверхности. Но за счет наличия отверстий рейка становится менее прочной.

Изготавливают DIN-рейки из алюминия и нержавеющей стали. Для установки электроприборов используют рейки из нержавеющего метала.

Розетки на 380В

Прежде чем говорить о способах подключения розеток на 380В давайте разберемся с их модификациями и особенностями. В качества примера у нас будет розетка IEK 380 В, модельный ряд которой позволяет рассмотреть все возможные варианты подключения

Виды электрических розеток 380В

В начале остановимся на видах розеток 380В. Ведь в зависимости от модификации изменяется и их способ подключения. Поэтому давайте определимся какие виды розеток вообще существуют.

Прежде чем приступать непосредственно к рассмотрению розеток давайте вспомним школьный курс физики. Как вы все должны помнить в нашей стране применяется трехфазная сеть 380В. Трехфазная – это значит, что у нас имеет три фазных провода.

Напряжение между каждым из этих проводов и землей составляет 220В. Это называется фазное напряжение. В большинстве случаев именно оно подается в наши дома и квартиры. Для этого используется один из трех фазных проводов и нулевой провод (см. Заземление и нулевой провод: как отличить).

  • А вот напряжение между фазными проводами составляет 380В. И такое напряжение называется линейным. При этом напряжение в 380В получается при измерении между двумя любыми фазными проводами. То есть мы можем получить сеть 380В используя не все три, а только два фазных провода.
  • Такое двухфазное подключение достаточно часто применяется в различных электроустановках. Дома такой тип подключения вы можете встретить в электрических плитах, а также в некоторых других электроустановках.
  • Согласно норм ПУЭ трехфазная электрическая сеть до 1000В может быть четырех- или пятипроводной. То есть к трем фазным проводникам у нас добавится еще один или два. Что это за проводники?
  • В первую очередь это нулевой проводник, который необходим если в электроустановке есть цепи, работающие на напряжение в 220В. Обычно это пусковая аппаратура или цепи защит. Хотя вполне возможно в вашей электроустановке это и рабочее напряжение. Нулевой проводник согласно п.1.1.29 ПУЭ обозначается символом «N».
  • Кроме того, практически для любой сети 380В инструкция предусматривает проводника защитного заземления. Он необходим для защиты человека от напряжения прикосновения. То есть если в вашем устройстве прохудится изоляция и ее замкнет на корпус, заземляющий проводник создаст на корпусе безопасный потенциал. Такой проводник обозначается как «PE».

Последовательное подключение розеток: схема, смешанное соединение
Для соединения применяют перемычки из провода или шины, первый вариант подходит для небольших коробок.

Мнение эксперта
Стребиж Виктор Павлович, эксперт по освещению и электрике
Любые вопросы задавайте мне, я помогу!

IP65, IP55 предназначены для агрессивных условий работы, снаружи строений, не требуют дополнительной защиты от дождя, пыли, обледенения. Если же вам что-то непонятно, пишите мне!

Установить автоматический выключатель — просто

Установку автоматического выключателя можно разделить на три части:

  1. Крепление Дин-рейки;
  2. Установка автоматического выключателя;
  3. Подключение автоматического выключателя.

Крепление Дин-рейки

В новый электрощит или электрический бокс дин-рейка крепится на готовые места, при помощи саморезов или болтов.

Для установки Дин-рейки в старый этажный щит, нужно:

  • В металлической платформе щита просверлить два отверстия;
  • Нарезать в них резьбу;
  • Закрепить Дин-рейку при помощи двух болтов.

В новых этажных щитах для крепления дин-реек уже установлены специальные перфорированные стойки, и крепление Дин-рейки не представляет сложностей.

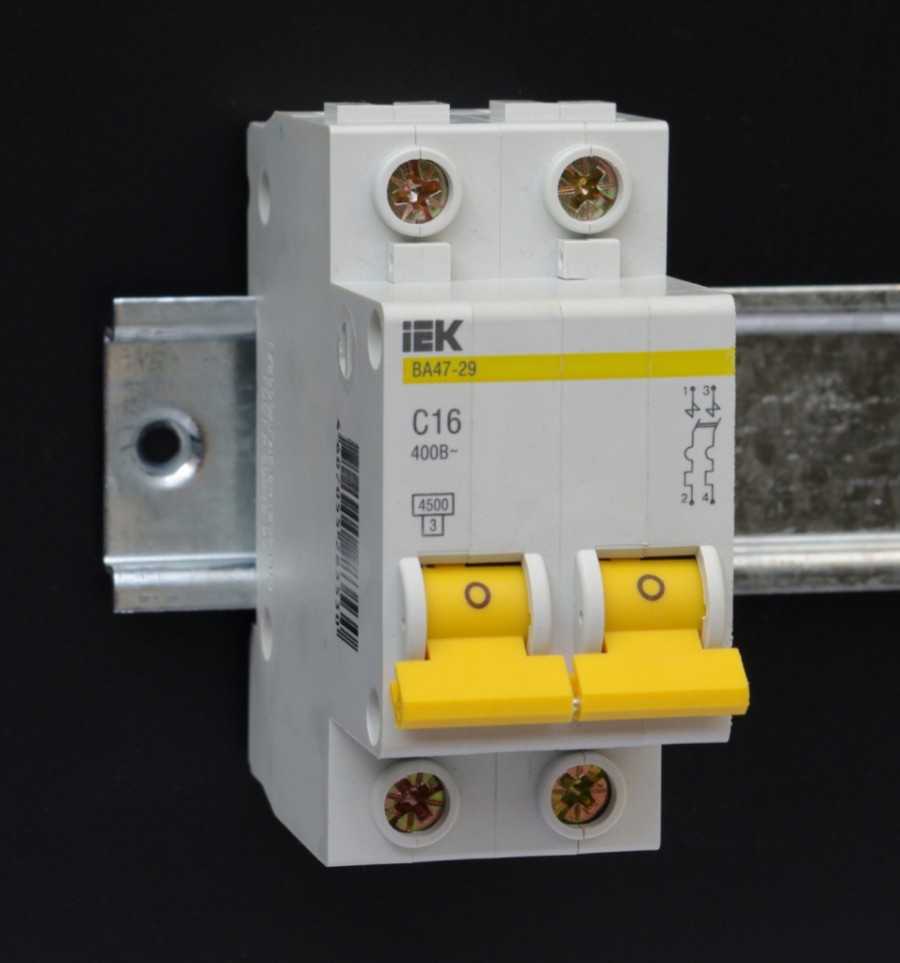

Установка автоматического выключателя

После установки Дин-рейки переходим к установки автоматического выключателя.

  • Подготовьте автоматический выключатель и длинную отвертку;
  • Оттяните защелки вниз и наденьте автоматический выключатель на дин-рейку;
  • Отпустите защелку. Она должна зацепится за дин-рейку.

Трехфазный автомат защиты устанавливается аналогичным образом.

Подключение автоматического выключателя

  • Для подключения автоматического выключателя отверните винты верхнего и нижнего зажимов;
  • Вставьте в зажимы, заранее защищенные провода;
  • Затяните зажимы, крепко, но без энтузиазма.

Бытовая серия коммутационной аппаратуры имеет еще одно называние – модульная. Причина этого – все автоматические выключатели, рубильники, а также УЗО собираются из модулей одинаковых ширины. Их габаритные размеры примерно одинаковы.

Важным свойством аппаратуры модульной серии является то, что ее крепление унифицировано. Вспомним, как крепились к поверхности старые автоматические выключатели. Для этого приходилось сверлить отверстия, иногда даже нарезать в них резьбу. А также использовать крепежные изделия: винтики, гаечки, шайбочки. Мало того, что это неудобно, но еще и небезопасно. В электрощитке, часть которого находится под напряжением, замена автоматического выключателя производится с известной долей риска. Оброненный винтик может замкнуть фазу на корпус и устроить короткое замыкание. А уронить его может как дилетант, так и профессиональный электрик.

Для крепления электрооборудования модульной серии винтики не потребуются. Все они устанавливаются на стандартную металлическую планку. Называется она – дин рейка, разберемся, что это такое.

Аббревиатура DIN происходит от сокращения названия Немецкого института по стандартизации Deutsches Institut fur Normund. Строго говоря, эта аббревиатура используется не только для обозначения реек, она применяется в других областях для маркировки стандартных разъемов, параметров крепежных изделий и так далее.

Нагрузочные характеристики дин реек

Как видим на фото выше, DIN рейка профильное изделие и априори рассчитано на высокие весовые нагрузки по сравнению с простой пластиной. Однако есть нагрузочные характеристики дин реек, которые нужно знать.

  • Алюминиевые рейки толщиной 1 мм, рассчитаны на установку отдельных модульных устройств, типа автоматы защиты, узо, блоки питания. Перед применением режется на короткие отрезки.
  • Алюминиевые рейки толщиной 1,1 мм, рассчитаны на установку одиночного модульного оборудования рядами.
  • Алюминиевые рейки толщиной 1,4 мм, рассчитаны на установку модульного оборудования любого веса.

Стальные рейки толщиной 1,0 мм, нагрузочный аналог алюминиевой рейки 1,5 мм выдерживают максимальные нагрузки и не имеют ограничений по монтажу.

Замечу, что производители электрических щитов, могут комплектовать щиты рейками с другими профилями. Смотрим фото:

CS-CS.Net: Лаборатория Электрошамана

Сборка электрощитов, автоматика и автоматизация для квартир и частных домов. Программы для ПЛК. Сценический свет (световые шоу, настройка оборудования). Консультации, мастер-классы.

  • Контакты
  • YouTube
  • Войти
  • Регистрация
  • Сборка щитов
  • Консультации и МК
  • Статусы Заказов
  • Блог
  • Правила
  • Путеводитель
  • Люди
  • Сотрудничество
  • Коллеги и Партнёры
  • 4 English

Щит для квартиры в Митино на ПЛК ОВЕН (свет, отопление)

Жгутирование и укладка проводов в щитах: как же правильно?

Щит автоматики котельной, в котором все провода жёстко стянуты между собой

ВНИМАНИЕ! В этом посте я ни коим образом не ругаю Meldir, а описываю наш с ним личный опыт, который будет полезен другим и благодаря которому я навсегда решил не ныкать провода в щитах глубоко и далеко, а прокладыыать их максимально свободно. Подниму один небольшой вопрос, в решении которого я всё-таки укоренился и не хочу его менять — лишь хочу его усовершенствовать

Вопрос этот о фиксации монтажных проводов при сборке щита. Дело в том, что в школах сборок щитов существует два враждующих лагеря. Один из этих лагерей можно назвать «Дизайнеры», а второй «Практики»

Подниму один небольшой вопрос, в решении которого я всё-таки укоренился и не хочу его менять — лишь хочу его усовершенствовать. Вопрос этот о фиксации монтажных проводов при сборке щита. Дело в том, что в школах сборок щитов существует два враждующих лагеря. Один из этих лагерей можно назвать «Дизайнеры», а второй «Практики».

Дизайнеры стремятся получить красивый монтаж щита и поэтому стараются жгутировать все провода и жёстко фиксировать их стяжками. Дополнительно они прячут провода за DIN-рейки таким образом, что щит получается полпупустой: нет ничего лишнего, всё чистенько и аккуратно.

Практики — это бывшие дизайнеры после того, как они поработали в полях со своим же щитом и дошли до «Какой же козёл так всё закрепил! Хер подлезешь, тваюмать! А.. так это ж я! Чтобы я ещё раз такое сделал!». Практики понимают, что красоте место не везде и красота не должна мешать работе. Перед вами — щиток котельной с автоматикой переключения фаз и управления насосом скважины. Собирал его Meldir под один из заказов. Он писал про него на сообществе

Обратите внимание на фотки оттуда — там собрано всё как раз дизайнерски. Мне кажется, что любой сборщик щитов начинает именно с дизайнерского подхода и потом должен из этого вырасти

Типы реек

Являясь универсальным приспособлением, din рельсы существенно упростили электромонтажные работы. Однако на практике могут использоваться разновидности, которые различаются по многим параметрам, прежде всего, по форме. Существуют такие типы din реек:

Ω-образная. Это наиболее часто используемая электриками модификация, у которой края при рассмотрении в профиль имеют выгнутость наружу. Ее используют при монтаже распределительного щита, автоматики, счетчиков. Конструкция достаточно простая, а по соответствию ГОСТу имеется маркировка ТН.

Причем предполагается наличие таких вариантов — ТН 15, ТН 35, ТН 75. Для домашних электроцепей применяется тип ТН 35 – высота 7,5 мм при ширине 35 мм. Задействуется при монтаже в напольных и подвесных щитках.

Тип «С». Края электромонтажного приспособления выгнуты внутрь. Поэтому на такую планку удобно крепить аппаратные зажимы и колодки клемм. Имеет маркировку с20, С30, С40, С50.

Тип «G» имеет внутреннюю вогнутость краев, однако высота торцов будет разной. Редко встречается в продаже, планка ориентирована на импортное оборудование, которое отличается таким же типом крепежа.

Можно ли подключить автоматы после счетчика

В правилах устройства электоустановок оговорено, что для обеспечения безопасности работы с электросчетчиками (поверка, замена) перед счетчиком должен подключаться коммутационный аппарат или предохранитель.


Что собой представляет автоматический выключатель

В настоящее время функции предохранителей выполняют автоматические выключатели. Также в качестве коммутационного аппарата может выступать пакетный выключатель (пакетник) или рубильник. Коммутационный выключатель перед счетчиком называется вводным автоматом.


Наиболее простая схема

Обратите внимание! Электросчетчик является прибором учета электрической энергии. Во избежание проблем с контролирующими органами клеммы счетчика и вводного автомата должны быть опломбированы

В противном случае может последовать обвинение в хищении электроэнергии.

Все остальные приборы защиты сети и оборудования монтируются после счетчика.

К защитной аппаратуре относятся:

  • автоматические выключатели, которые устанавливаются на каждую линию или группу приборов и служат для защиты от превышения токовой нагрузки;
  • устройства защитного отключения, предохраняющие от ударов тока при использовании неисправного оборудования или при утечках в проводке;
  • дифференциальные автоматы, выполняющие обе перечисленные функции.
Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
