Описание, технические характеристики и аналоги выпрямительных диодов серии 1N4001-1N4007

Аналоги 1N4007

Конечно такой популярный диод не могли оставить без внимания мировые производители полупроводниковых приборов и выпустили свои полные аналоги:

  • Motorola — HEPR0056RT;
  • Philips — BYW43;
  • Diotec Semiconductor — 10D4, 1N2070, 1N3549;
  • Thomson — BY156, BYW27-1000;
  • отечественный аналог — КД258Д.

Диоды выпрямительные 1N4001 – 1N4007 Диоды 1N4001, 1N4002, 1N4003, 1N4004, 1N4005, 1N4006, 1N4007 обладают высокой пропускной способностью и низким прямым падением напряжения. По применяемости диоды 1N4001 – 1N4007 относятся к диодам общего назначения, выпрямляющим токи в цепях до 1А с напряжением 50В – 1000В. Диоды данных серий имеют свойство накапливать заряд до 20пФ и могут временно использоваться как варикапы. Тип корпуса диодов – DO-41. Материал корпуса – негорючий полимер. Рабочая частота – до 60Гц.

Материал по теме: Что такое реле времени

Катодный вывод диода обозначается полосой. Вывода диодов аксиальные, вид монтажа – в отверстия, под пайку. Наиболее частое применение диоды нашли в источниках питания различных бытовых приборов. Характеристики диодов указаны в таблице ниже. Гарантия работы поставляемых нашей компанией диодов 1N4001 – 1N4007 составляет 2 года. Это подкрепляется необходимыми документами по качеству. Окончательная цена на диоды 1N4001, 1N4002, 1N4003, 1N4004, 1N4005, 1N4006, 1N4007 зависит от количества, сроков поставки, производителя, страны происхождения и формы оплаты.

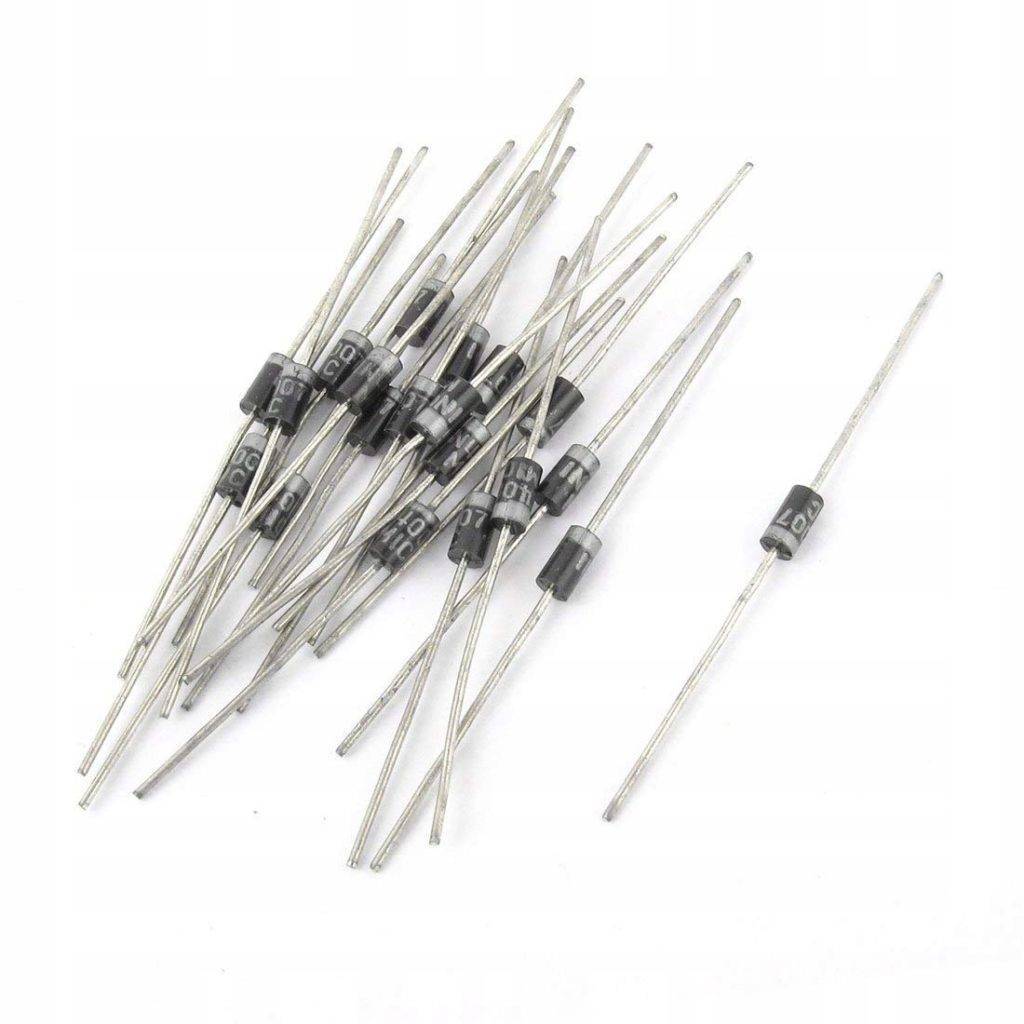

Диоды 1n4007.

Маркировка диода

Одного корпуса недостаточно для того, чтобы идентифицировать деталь. Поэтому принято использовать краткую маркировку. В случае с диодами из линейки 1N400Х обозначения на корпусе говорят о следующем:

  1. название серии от 1N-001 до самого мощного из линейки 1N-4007;
  2. код завода-изготовителя электронного компонента;
  3. дата выпуска детали с указанием месяца и года.


Буквы на диоде

Рассматриваемый диод выпускается и в корпусе для поверхностного монтажа (SMD). Такие детали получаются ещё меньше по размерам, поэтому их маркировка упрощена до двух символов.

Соответствия обычных и SMD диодов

Общая информация

Свое название эти детали получили в честь немецкого ученого В. Шоттки, за которым числится заслуга определения свойств барьерной области в месте соприкосновения полупроводящего элемента с металлом. В роли первого в диодных изделиях часто выступает арсенид галлия. Иногда применяется и кремниевый полупроводник. Металлические детали могут быть платиновыми или серебряными, реже встречаются варианты из золота.

Вариант для поверхностного монтажа

По своим параметрам данные изделия во многом отличаются от диодов из кремния, использующих p—n переход:

  1. Они обладают небольшим значением емкости перехода. Это дает возможность работы в условиях высоких частот, позволяет применять эти компоненты для создания цифровых схем.
  2. Когда изделие Шоттки подключается прямо, напряжение снижается на величину, в 2-3 раза меньшую, чем при включении стандартного изделия, предназначенного для выпрямления. Из-за этого феномена они более продуктивны в ситуации прохождения прямого тока, так как меньшее значение падения предполагает, что потери тепла, рассеиваемого в окружающую среду, будут значительно ниже. Но, если показатель обратного напряжения существенно растет, обгоняя значение в сотню вольт, величина падения также растет и становится несильно отличимой от ситуации использования традиционного диода. Данный эффект обусловливает границы оптимального напряжения эксплуатации данного типа диодных элементов: их лучше выбирать тогда, когда напряжение исчисляется десятками вольт.
  3. Также эти диоды отличаются быстротой восстановления, поэтому их можно использовать в конфигурациях, выпрямляющих напряжение до 100 килогерц и выше. Благодаря отсутствию диффузного процесса сторонних носителей электрического заряда, данные диодные компоненты отличаются повышенным быстродействием.

Важно! В ситуации, когда средний ток равен одной единице измерения (1 А), а обратный параметр напряженности не превышает 40 В, часто устанавливают модель in5819. Она выпускается в двух исполнениях

SMD-вариант для поверхностной установки имеет пластмассовый корпус и снабжается маркировкой SS14. Цилиндрический вариант с длинными «усиками»-выводами, предназначенными для продевания в подготовленные отверстия на плате, также имеет корпус из пластика.

Традиционное исполнение данного диода

Цоколевка 1N-4007

Что такое диод — принцип работы и устройство

Она же – распиновка. Указывает на расположение выводов. У любого диода их два. Они именуются анодом и катодом. Грубо говоря, их можно назвать соответственно плюсом и минусом. На корпусе данного электронного компонента имеется полоса-кольцо. Располагается она со стороны катодного вывода.

На плате встречаются два типа обозначения диода. Они также содержат в себе полосы. Их задача состоит в том, чтобы показать, как правильно установить элемент. Соответствия между полосами на реальной детали и на плате легко запомнить по картинке, приведённой ниже.


Полоска на диоде

Маркировка диода

Одного корпуса недостаточно для того, чтобы идентифицировать деталь. Поэтому принято использовать краткую маркировку. В случае с диодами из линейки 1N400Х обозначения на корпусе говорят о следующем:

  1. название серии от 1N-001 до самого мощного из линейки 1N-4007;
  2. код завода-изготовителя электронного компонента;
  3. дата выпуска детали с указанием месяца и года.


Буквы на диоде

Рассматриваемый диод выпускается и в корпусе для поверхностного монтажа (SMD). Такие детали получаются ещё меньше по размерам, поэтому их маркировка упрощена до двух символов.

Соответствия обычных и SMD диодов

Маркировка диода in4007

Начнем с расшифровки для деталей в корпусе DO-41. Варианты нанесенных на него обозначений приводятся на рисунке.

Значимые элементы маркировки

Расшифровка:

Наименование модели серии 1N4001-4007.
Графический или буквенный или буквенно-цифровой код производителя радиодетали.
Дата производства в формате месяц/год (приводится последние две цифры).

Поскольку SMD корпус имеет небольшой размер, то если нанести на него полное наименование модели, распознать надпись невооруженным глазом будет затруднительно. Поэтому название кодируется в соответствии с таблицей.

Таблица маркировки для smd-диодов серии 1N400x.

Внешний вид

1n4007, а также все элементы этой линейки, имеют литой корпус, изготовленный из негорючего пластика. Чтобы не задумываться, где какая сторона этого элемента, со стороны вывода катода на корпусе имеется цветная полоса.

Монтаж подобных диодов допускается как вертикальный, так и горизонтальный — это значения не имеет. Вообще данные элементы очень неприхотливы, что в сумме с их выносливостью и невысокой стоимостью, конечно, делает их поистине незаменимыми.

По внешнему виду они ничем не отличаются от других диодов, а потому необходимо обращать внимание, какая маркировка нанесена на корпус

Очень важно то, что подобные диоды очень сложно перегреть при пайке, так как он имеет длинные контактные ножки (порядка 2.5 см), которые, как известно, работают как радиатор. Сам же диод 1n4007 выдерживает прямой нагрев до 250 градусов в течение 10 секунд

Сам же диод 1n4007 выдерживает прямой нагрев до 250 градусов в течение 10 секунд

Очень важно то, что подобные диоды очень сложно перегреть при пайке, так как он имеет длинные контактные ножки (порядка 2.5 см), которые, как известно, работают как радиатор. Сам же диод 1n4007 выдерживает прямой нагрев до 250 градусов в течение 10 секунд

Подводя итог, можно с уверенностью сказать, что диоды этой линейки, равно как и их аналоги — это очень удобный выход при сборке схем различных устройств питания как на 220, так и на 380 вольт.

Практически в любых импортных электронных устройствах можно встретить диоды 1n400х. Учитывая популярность этой серии, имеет смысл детально ознакомиться с описанием ее топового элемента. Речь идет о диоде 1N4007.Давайте рассмотрим его основные технические характеристики, назначение, маркировку и возможность замены отечественными и зарубежными аналогами.

В даташите этого элемента указано, что он является выпрямительным маломощным кремниевым диодом, который производится в корпусе из негорючего пластика (тип D0-41). Конструкция, цоколевка и типовые размеры устройства приведены ниже.

Допустимые отклонения в размерах приведены в таблице:

Обозначения на рисункеМиллиметрыДюймы
minMaxminmax
A4,105,200,1610,205
В2,002,700,0790,106
С0,710,860,0280,034
D25,401,000
E1.270.05

Эти полупроводники также выпускаются в стандартном smd-корпусе (тип D0-214), что делает возможным их использование в миниатюрных электронных устройствах.

Типовые размеры в миллиметрах для элементов SMD исполнения приведены ниже.

Основное назначение устройства – преобразование переменного напряжение с рабочей частотой не более 70 Гц. Данный вид кремневых полупроводниковых элементов применяется в цепях и блоках питания различных электронных приборов малой и средней мощности.

Диод КД202в

Другая кодировка — 2Д202в. Относится к диодам средней мощности. Применяется для преобразования тока из переменного в постоянный при частоте не более 5 кГц. Достаточно недорогой, однако во избежание порчи нового полупроводника при установке в конструкцию теплоотвода или шасси, необходимо удерживать его ключом у основания. Предписанную силу осуществляемой затяжки (1,47 Н*м) запрещается превышать. Помимо этого запрещено осуществлять по отношению к изолированному выводу воздействие более 0,98 Н, это может вызвать разрушение и поломку выполненной из стекла защитной оболочки.

Содержит золото — 0,00053 грамм.

Допустимое обратное напряжение (max.) — 70 В

Импульсное напряжение (max.) — 100 В

Обратный ток — 5 А

Импульсный ток — 9 А

Падение напряжения (max.) — 0,9 В (при прямом токе в 5 А и при T -60…+75°C)

Рабочая частота диода (max.) — 1,2 кГц

t° корпуса диода — 75°C

Вес — 4,62 г

Аналоги: 1N4724 Это основные данные по приведённым моделям кремниевых диодов. Они помогут с поиском необходимого устройства или позволят подобрать подходящий аналог.

Пишите комментарии, дополнения к статье, может я что-то пропустил. Загляните на карту сайта, буду рад если вы найдете на моем сайте еще что-нибудь полезное.

Характеристики диодов 1n4007, д242, д226, кд202в : 4 комментария

В справочнике за 76 г. указано:КД-202А 3 А,КД-202Б 1 А,КД-202 В 3 А,КД-202 Г 1 А и так далее

Обратный ток 5 Ампер?

«Массово применяется в … смартфонах, планшетных компьютерах.» Такой смартфон в карман не влезет

Как проверить 1N4007?

Если говорить про проверку диодов, то особой проблемы для знающего человека это не будет, так как проверка происходит, как и в обычных диодах общего назначения. Для того, чтобы это сделать следует обзавестись (если у вас нет) специальными приборами: мультиметр или омметр.

Пошаговый алгоритм для тестирования диодов 1N4007

  • Первое что следует сделать — включить прибор и перевести его на специальный режим «Прозвонка» именно так как указано на рисунке ниже. Если вы используете другую модель мультиметра, то тогда обратитесь к инструкции по эксплуатации вашего измерительного прибора.
  • Берем щупы, и подключаем их к детали, которую вы планируете измерить. Красный следует присоединить к аноду, а черный к катоду. Именно такая полярность используется диодом, через который пройдет ток для того, чтобы вы смогли увидеть всю информацию, которая отобразиться на дисплее прибора. При наличии информации, где указано слишком большое сопротивление вы можете быть уверены в том, что произошёл внутренний обрыв.
  • Теперь вам следует поменять полярность, и оцениваем значение, показанное на дисплее прибора. После смены полярности диод не способен пропустить через себя напряжение, тем самым оно должно быть бесконечно большим. Если показания совершенно другие, то это говорит только об одном — пробой в переходе.

Именно этого будет вполне достаточно, чтобы вы смогли удостовериться в работоспособности полупроводников данного диода такой серии.

Аналоги

Не следует забывать, что предложенный элемент IN4007 предстает лишь одним из поверенных довольно огромного семейства устройств такого класса. Помимо этой модели, имеются и иные, наименования которых модифицируются от модели IN4001 до IN4006. Какие ещё модификации присутствуют в представленном диапазоне можно и без труда догадаться, так как во всей этой серии меняется исключительно — завершающий индекс.

По нему, между прочим, можно узнать все о самом устройстве. Оказывается, чем меньше заключительный индекс в названии диода, тем мельче полупроводниковый элемент, применяемый в конструкции. В частности, представители этого семейства конструкций, в процессе их работы продемонстрировали любопытное свойство — это менять свою ёмкость.

Этот показатель непосредственно находится в зависимости от величины возвратного напряжения, которое было приложено к устройству. Отталкиваясь из этой занятной особенности, эксперты пришли к заключению, что представленные элементы можно приспособлять в качестве временных заменителей варикапов.

Между прочим, IN4007 может быть применен и в качестве эрзаца всех предшествующих устройств (девайсов) данной серии. Так как является самым мощным из них, что можно узнать по самому последнему индексу. Поэтому, за неимением диодов этой серии, но с иным индексом, можно без проблем выйти из такой сложной, сменив их диодом IN4007, который является в наибольшей степени универсальным.

1n4007 по даташиту — прежде всего низкое падение напряжения в прямом направлении и высокая пропускная способность.

Можно вспомнить и об аналогах, которые имеются на рынке и готовы заменить данный элемент в случае необходимости. Если юзеру далеки все заграничные конструкции и сердцем он с отечественным производителем, то у него есть основание для радости, поскольку имеется российский аналог диоду выпрямительному IN4007, который всецело отвечает ему, по всем данным — модель КД258Д. Кстати, зарубежному она ничем не уступает, поэтому в случае покупки, юзер не рискует потерять в производительности:

  1. Diotec Semiconductor — модели IN3549, IN2070 и 10D4;
  2. Thomson — BYW27-1000, BY156;
  3. Philips — BYW43;
  4. Motorola — HEPR0056RT.

Здесь необходимо выделить и тот факт, что здесь далеко не все распространенные аналоги разбираемого устройства, но они уж определенно являются самыми известными.

Монтаж

Для установки элементов в корпусе D0-41 используется выводная схема монтажа, при этом допускается как горизонтальное, так и вертикальное положение детали (относительно печатной платы). Пайка должна производится «мягким» (низкотемпературным) припоем с точкой плавления менее 210-220°С, например, ПОС-61. Процесс должен занимать не более 10 секунд, чтобы не допустить перегрев элемента.

Заметим, что в даташите указана пороговая температура 260°С, но, как показывает практика, в данном случае лучше перестраховаться, чем испортить деталь и тратить время на ее выпаивание обратно.

Диоды в корпусе D0-215, как и все SMD элементы, устанавливаются по методике поверхностного монтажа, с применением для этой цели специальной паяльной пасты.

Маркировка диода in4007

Начнем с расшифровки для деталей в корпусе DO-41. Варианты нанесенных на него обозначений приводятся на рисунке.

Значимые элементы маркировки

Расшифровка:

  1. Наименование модели серии 1N4001-4007.
  2. Графический или буквенный или буквенно-цифровой код производителя радиодетали.
  3. Дата производства в формате месяц/год (приводится последние две цифры).

Поскольку SMD корпус имеет небольшой размер, то если нанести на него полное наименование модели, распознать надпись невооруженным глазом будет затруднительно. Поэтому название кодируется в соответствии с таблицей.

Таблица маркировки для smd-диодов серии 1N400x.

М1М2М3М4М5М6М7
1N4001!N40021N40031N40041N40051N40061N4007

Замена

Несмотря на распространенность данной модели, может возникнуть ситуация, при которой нужного диода не окажется в домашнем запаснике. В таком случае следует прибегнуть к поиску альтернативы. С этим не будет проблем, поскольку есть компоненты, полностью совместимые или близкие по характеристикам.

Отечественные аналоги 1n4007

Идеальный вариант для замены – КД 258Д, его характеристики практически идентичны импортной модели, а по некоторым параметрам он даже превосходит ее.

КД 258Д – практически полный аналог 1N4007

Не смотря на очевидные преимущества отечественного аналога, у него есть существенный недостаток – высокая стоимость (по сравнению с 1N4007). Оригинал стоит порядка $0.05, в то время, как наша деталь порядка $1. Согласитесь, разница существенная.

В некоторых случаях можно использовать диоды Д226, КД208-209, КД243 и КД105, но предварительно потребуется проанализировать их характеристики на предмет совместимости с режимом работы в том или ином устройстве.

Зарубежные аналоги

Среди импортных деталей более широкий выбор для полноценной замены, в качестве примера можно привести следующие модели:

  • HEPR0056RT, выпускается компанией Моторола;
  • среди продукции Томпсон есть два полных аналога: BYW27-1000 и BY156;
  • у Филипса это BYW43;
  • и три компонента (10D4, 1N2070, 1N3549) от компании Diotec Semiconductor.

Диод КД202в

Другая кодировка — 2Д202в. Относится к диодам средней мощности. Применяется для преобразования тока из переменного в постоянный при частоте не более 5 кГц. Достаточно недорогой, однако во избежание порчи нового полупроводника при установке в конструкцию теплоотвода или шасси, необходимо удерживать его ключом у основания. Предписанную силу осуществляемой затяжки (1,47 Н*м) запрещается превышать. Помимо этого запрещено осуществлять по отношению к изолированному выводу воздействие более 0,98 Н, это может вызвать разрушение и поломку выполненной из стекла защитной оболочки.

Содержит золото — 0,00053 грамм.

Допустимое обратное напряжение (max.) — 70 В

Импульсное напряжение (max.) — 100 В

Обратный ток — 5 А

Импульсный ток — 9 А

Падение напряжения (max.) — 0,9 В (при прямом токе в 5 А и при T -60…+75°C)

Рабочая частота диода (max.) — 1,2 кГц

t° корпуса диода — 75°C

Вес — 4,62 г

Аналоги: 1N4724 Это основные данные по приведённым моделям кремниевых диодов. Они помогут с поиском необходимого устройства или позволят подобрать подходящий аналог.

Пишите комментарии, дополнения к статье, может я что-то пропустил. Загляните на карту сайта, буду рад если вы найдете на моем сайте еще что-нибудь полезное.

Характеристики диодов 1n4007, д242, д226, кд202в : 4 комментария

В справочнике за 76 г. указано:КД-202А 3 А,КД-202Б 1 А,КД-202 В 3 А,КД-202 Г 1 А и так далее

Обратный ток 5 Ампер?

«Массово применяется в … смартфонах, планшетных компьютерах.» Такой смартфон в карман не влезет 🙂

Что то автор напутал с диодом КД202В Там указано : Прямой ток — 5А, Обратное напряжение 70 в,Обратный ток — 0.8 мА. Uпр.0.9в ,диапазон температур от -60*…..+130* Это информация из справочника за 1976 г.под авторством О.М.Пляц.

Диод IN 4007 — мощный полупроводниковый гаджет, который часто применяется в блоках питания, то есть непосредственно в их выпрямительной части (в диодном мосту).

Ключевая задача этих полупроводниковых элементов состоит в том, что они действительно принимают участие в преобразовании переменного напряжения в непрерывное, так как на этом напряжении функционируют практически все микроэлектронные составляющие.

После того как были высказаны слова о назначении и о самом предмете, который может быть интересен пользователю (юзеру), можно «перекинуться» напрямую к самим характеристикам (параметрам) вышеназванного диода.

Как проверить 1N-4007

Диод 1n4007

Проще всего этот компонент проверить с помощью мультиметра в режиме диодной прозвонки. На галетном переключателе (барабане) он обозначается символом этого электронного компонента. Тест выполняется в 2 этапа. В одном случае красный щуп прибора подключается к аноду, а чёрный – к катоду диода. Мультиметр должен показать падение напряжения в 600-700 мВ. Во втором случае полярность подключения меняется, т.е. красный – на катод, чёрный – на анод. Прибор покажет «1». Это означает, что в таком направлении диод не проводит ток. Если оба этих условия выполняются, то деталь считается исправной.

Обратите внимание! Существует такое понятие, как плавающая неисправность. При этой проблеме деталь может то работать, то не работать без ведомых причин. Т.е

при тесте диод покажет себя как исправный, но на деле он будет сгоревшим. К счастью, такие неисправности случаются крайне редко

Т.е. при тесте диод покажет себя как исправный, но на деле он будет сгоревшим. К счастью, такие неисправности случаются крайне редко.

Внешний вид

1n4007, а также все элементы этой линейки, имеют литой корпус, изготовленный из негорючего пластика. Чтобы не задумываться, где какая сторона этого элемента, со стороны вывода катода на корпусе имеется цветная полоса.

Монтаж подобных диодов допускается как вертикальный, так и горизонтальный — это значения не имеет. Вообще данные элементы очень неприхотливы, что в сумме с их выносливостью и невысокой стоимостью, конечно, делает их поистине незаменимыми.

По внешнему виду они ничем не отличаются от других диодов, а потому необходимо обращать внимание, какая маркировка нанесена на корпус

Очень важно то, что подобные диоды очень сложно перегреть при пайке, так как он имеет длинные контактные ножки (порядка 2.5 см), которые, как известно, работают как радиатор. Сам же диод 1n4007 выдерживает прямой нагрев до 250 градусов в течение 10 секунд

Сам же диод 1n4007 выдерживает прямой нагрев до 250 градусов в течение 10 секунд

Очень важно то, что подобные диоды очень сложно перегреть при пайке, так как он имеет длинные контактные ножки (порядка 2.5 см), которые, как известно, работают как радиатор. Сам же диод 1n4007 выдерживает прямой нагрев до 250 градусов в течение 10 секунд

Подводя итог, можно с уверенностью сказать, что диоды этой линейки, равно как и их аналоги — это очень удобный выход при сборке схем различных устройств питания как на 220, так и на 380 вольт.

Диод 1N4007 наверное самый популярный из всех диодов, так как он устанавливается в подавляющем большинстве зарядок телефонов, смартфонов и планшетов. Даже если вы держите в руках зарядное за доллар и внутри нет стабилизации и фильтров помех, без диода она не сможет обойтись.

И в одном адаптере таких диодов четыре и на них собран диодный мост , он служит для получения из переменного напряжения постоянного. Диод пропускает через себя ток только в одном направлении, отсекая одну из полярностей напряжения.

Читать также: В чем разница двухтактного и четырехтактного двигателя

Кстати в особо дешевых зарядных устройствах используют однополупериодное выпрямление и экономят три из 4-х диодов. Но если мощность блока питания больше одного Ватта, то все таки лучше использовать диодный мост, так как однополярное выпрямление дает намного большие пульсации, такой режим намного более тяжелый для фильтрующих конденсаторов.

Цветным кольцом на корпусе 1N4007 обозначается вывод катода.

Так как 1N4007 производиться с выводами достаточной длинны, то диод может устанавливаться как вертикально, так и горизонтально.

Диод 1N4007 один из представителей целой серии диодов 1N4001, 1N4002, 1N4003, 1N4004, 1N4005, 1N4006, 1N4007. Эти типы диодов отличаются значением максимального допустимого обратного напряжения (значения для каждого типа приведены в таблице). 1N4007 рассчитан на самое большое напряжение.

1N40011N40021N40031N40041N40051N40061N4007
максимально допустимое обратное напряжение, В501002004006008001000
максимальное напряжение переменного тока (действующее значение), В3570140280420560700

Так как стоимость диодов из всей серии 1N4001-1N4007 очень низка, а разницы в стоимости между типами практически нет, то особого смысла использовать в разработках разные типы и плодить номенклатуру нет. Можно везде ставить 1N4007, даже если при ремонте нужно заменить диод из этой серии на меньшее напряжение.

Аналоги 1N4007

Конечно такой популярный диод не могли оставить без внимания мировые производители полупроводниковых приборов и выпустили свои полные аналоги:

  • Motorola — HEPR0056RT;
  • Philips — BYW43;
  • Diotec Semiconductor — 10D4, 1N2070, 1N3549;
  • Thomson — BY156, BYW27-1000;
  • отечественный аналог — КД258Д.

Навигация по записям

Диод 1N4007 характеристики :

  1. solder На серию 1N4001 — 1N4007 характеристики в datasheet .Сергей Юрьевич Кто нибудь знает граничную частоту работы 1N40001? Меня интересует работа этих диодов в УНЧ (к примеру в УНЧ Шушурина в место Д223Б).admin Автор записи

    Сомневаюсь, что 1N4001 подойдет для работы на звуковых частотах. Он всетакие расчитан на 50 Гц (60 Гц). Есть другой, тоже широкораспостраненный диод: 1N4148. Вот он может подойти, у него есть и отечественный аналог КД522Б.

  2. Root В тех случаях, когда рабочая частота диодов не указана явно, смотрите на емкость перехода и время выключения диода. Если емкость более 5 пикофарад, а время выключения больше 100 наносекунд, то в импульсных, высокочастотных и в звуковых схемах ему делать нечего, ну кроме разве что в качестве выпрямителя или источника опорного напряжения. Если емкость и время в даташите не указаны, значит эти параметры вообще не регламентируются и диод не следует использовать в сигнальных цепях УНЧ. Это относится и к Д223. На его место лучше будет поставить КД522 или 1N4148. Их скоростные характеристики на порядки лучше чем у Д223 и 1N4007, а по максимальным токам и напряжениям они вполне подходят для использования в схеме упомянутого усилителя. При том найти их не проблема где угодно, очень распространенные диоды.

Greg Пару дополнений: — самый распространенный, все-таки 1N4004, так как рассчитан на работу в электросети 220V, а производители зарядок и другой недорогой техники считают каждый цент; — максимальный ток указан для постоянного напряжения, а в мостике работают поочередно два плеча, поэтому выдерживают в 2-3 раза больший; — компаунд компаунду рознь, эпоксидная смола (самый распространенный) теплообмен только ухудшит, уж лучше оставить на воздухе, или заливать специальным токонепроводящим термокомпаундом.Root Охотно верю, что в мостовом включении диоды выдерживают ток в 2 раза больший, чем указано в даташите. Но в 3 раза? Каким образом? При том не стоит слепо доверять импортным даташитам на выпрямительные диоды в том месте, где указаны максимальные значения прямых токов. Как правило, попытка заставить диод серии 1N40xx работать на границе указанных в документации параметров приводит к выходу его из строя задолго до указанного в той же документации срока. Слишком мелкие корпуса и излишне малое сечение выводов, и как следствие худший отвод тепла от полупроводника. Недаром отечественные выпрямительные КД делали с выводами значительно большего диаметра при тех же заявленных рабочих токах, и в более габаритных корпусах.Greg Так токи, вернее их значения, разными бывают: пиковыми, действующими и пр. Я указал упрощенное представление о выборе, не более того. Нагрузка такая-то, ага — такие подойдут, чтоб не считать. Но прозвучало, возможно, как призыв использовать в граничных условиях эксплуатации, а я к этому не призывал. Исправляюсь: используйте полупроводниковые приборы с 30% запасом по всем показателям! О даташитах: верить можно и нужно тем, что поставляются в коробке вместе с деталями. А то много аналогов, которые не совсем аналогичны. О наших КД промолчу, не хочу о грустном.Иннокентий У меня в памяти осталось 20% запаса по обратным напряжениям для отечественной элементной базы. Удивительно что для зарубежные полупроводников о таком запасе не нужно помнить, да и повторяемость характеристик у них в разы лучше чем в продукции отечественной полупроводниковой промышленности.Greg Там — все лучше, в разы однозначно, а иногда и на целый порядок лучше. Не в обиду отечественной индустрии, но на границе 80-90-х она отстала насовсем, а не на сколько-то там лет. Уже тогда, приходилось закупать станки за рубежом, хоть это и замалчивалось по патриотическим мотивам, потому что наши не только не справлялись с возрастающими задачами автоматизации, но и приблизится к ним не могли. А загнивающий запад… мне довелось обслуживать такие линии и бывать там, где их производили, поэтому знаю, о чем говорю.

Игорь В дешевых блоках питания встречаются и двухполупериодные выпрямители. В этом случае китайцы экономят два, а не три диода.

Диод Д226

Маломощный диод. Вся серия (Д226, Д226а — Д226е) представляет собой кремниевые устройства в корпусе из стекла и металла. Обладают гибкими выводами, а на корпусе имеется цоколевка. Выход для катода (1мм) немного толще выхода для анода (0,8мм). Может применяться для снижения напряжения в лампах накаливания. В кодировке может быть замена Д (сплавные) на МД (диффузионные).

Обратное импульсное напряжение (max.) — 400 В

Прямой ток (max.) — 300 mA

Прямое напряжение (max.) — 1 В

Обратный ток — 100 mkA

Рабочая частота (max.) — 1кГц

Рабочая температура (max.) — 80°C

Корпус: Д-7

Аналоги: любые модели из родной серии.

Технические характеристики 1N-4007

Параметры любой детали лучше всего искать в её datasheet-е. Несмотря на низкую стоимость, рабочие свойства элемента весьма достойны. К основным характеристикам диода In4007 относятся следующие:

  • пиковое обратное периодическое напряжение – 1000 В;
  • максимальное среднеквадратичное напряжение – 700 В;
  • допустимый ток в прямом направлении – 1 А;
  • пиковый прямой ток (один импульс 8,3 мс) – до 30 А.


Диод 1n4007 характеристики

Что такое диод — принцип работы и устройство

Из даташита видно, что у всех диодов этой линейки одинаковый ток, но разные напряжения. Например, у диода 1N4001 характеристики таковы: 35 В / 1 А.

Важно! Подбирая диод (а ещё конденсатор), следует учитывать не действующее, а пиковое напряжение. Вольтметр, подключенный в розетку, показывает 220 В

Это действующее значение. Пиковое – примерно равно 310 В. Uпик = 1,41*Uдей = 1,41*220 = 310,2.

Аналоги 1N4007

Конечно такой популярный диод не могли оставить без внимания мировые производители полупроводниковых приборов и выпустили свои полные аналоги:

  • Motorola — HEPR0056RT;
  • Philips — BYW43;
  • Diotec Semiconductor — 10D4, 1N2070, 1N3549;
  • Thomson — BY156, BYW27-1000;
  • отечественный аналог — КД258Д.

Диоды выпрямительные 1N4001 – 1N4007 Диоды 1N4001, 1N4002, 1N4003, 1N4004, 1N4005, 1N4006, 1N4007 обладают высокой пропускной способностью и низким прямым падением напряжения. По применяемости диоды 1N4001 – 1N4007 относятся к диодам общего назначения, выпрямляющим токи в цепях до 1А с напряжением 50В – 1000В. Диоды данных серий имеют свойство накапливать заряд до 20пФ и могут временно использоваться как варикапы. Тип корпуса диодов – DO-41. Материал корпуса – негорючий полимер. Рабочая частота – до 60Гц.

Материал по теме: Что такое реле времени

Катодный вывод диода обозначается полосой. Вывода диодов аксиальные, вид монтажа – в отверстия, под пайку. Наиболее частое применение диоды нашли в источниках питания различных бытовых приборов. Характеристики диодов указаны в таблице ниже. Гарантия работы поставляемых нашей компанией диодов 1N4001 – 1N4007 составляет 2 года. Это подкрепляется необходимыми документами по качеству. Окончательная цена на диоды 1N4001, 1N4002, 1N4003, 1N4004, 1N4005, 1N4006, 1N4007 зависит от количества, сроков поставки, производителя, страны происхождения и формы оплаты.

Диоды 1n4007.

Технические характеристики

Рассмотрим предельно допустимые параметры диода 1N4007. Они измерялись в лаборатории при температуре окружающей среды +25ОС. Максимальные параметры — это те за пределами которых может возникнуть повреждение устройства и превышать их нельзя ни при каких обстоятельствах.

  • предельно допустимое кратковременное обратное напряжение VRRM1000 В;
  • наибольшее пиковое обратное напряжение (однофазная полуволна частотой 60 Гц) VRMS1200 В;
  • предельный выпрямленный постоянный прямой ток IО (однофазный, частота 60 Гц, температура окружающей среды 75ОС) 1 А;
  • предельно допустимый импульсный прямой ток IFSM30 А;
  • максимально возможное прямое напряжение VF1,1 В;
  • максимальное среднее прямое падение напряжения за полный цикл 0,8 В;
  • наибольший допустимый обратный ток при температуре 25ОС IR10 мА;
  • наибольший допустимый обратный ток при температуре 100ОС IR50 мА;
  • наибольший допустимый обратный ток IR(AV)30 мА;
  • температурный диапазон перехода TJ — от — 65 до + 175 ° C;
  • диапазон температур хранения TSTG — от — 65 до + 175 ° C.

Паять диод можно низкотемпературным припоем, имеющим температуру плавления не более 220ОС. Для этой цели подойдёт отечественный ПОС-61. Для того, чтобы исключить перегрев элемента весь процесс должен длиться не более 10 с.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
