Для чего нужен дроссель в люминесцентных лампах? (Схемы подключения)

Балласт электронного вида

На сегодняшний день наиболее популярным и часто встречаемым видом балласта будет его электронный тип. Поэтому схема подключения электронного дросселя – самая востребованная.

Он имеет вид небольшого блока с выведенными клеммами. Внутри такого блока размещена печатная плата. На ней собрана вся система. По ней можно понять, сколько люминесцентных ламп к ней можно подключить.

Образец включения к одной лампе

Чтобы подсоединить электронный тип ограничителя тока необходимо:

  • первый и второй коннекторы на выходе блока нужно подключить к одной паре контактов экономки;
  • третий и четвертый ведутся к другой паре;
  • на вход подается питание.

Как видим, данный вариант достаточно прост в реализации. С ее помощью можно подключить одну лампу дневного света. Несколько сложнее выглядит вариант, используемый для включения двух источников освещения.

Образец включения к двум экономкам

Система, применяемая для запуска двух устройств дневного света к электронному типу балласта, реализуется следующим образом:

  • дроссель подсоединяют в разрыв цепи питания нитей, с помощью которых осуществляется накаливание экономки;
  • стартеры необходимо вести параллельно к электродам.

Некоторые специалисты вместо стартера предлагают применять обычную кнопку от любого электрического звонка. В данной ситуации подача напряжения на прибор будет осуществляться путем нажатия и дальнейшего удерживания кнопки звонка. После того, как экономка зажегся, кнопку можно отпустить.

Для чего нужна пускорегулирующая аппаратура

Прежде чем мы начнем разговор о дросселе, разберемся, что такое пускорегулирующая аппаратура и для чего она нужна. Для того чтобы ответить на эти вопросы, необходимо понять, как работает люминесцентная лампа (ЛДС). Взглянем на ее схематическое изображение.

Перед нами стеклянная колба в виде трубки, в концы которой впаяны две спирали из вольфрама – анод и катод. Сама трубка заполнена инертным газом с небольшим добавлением ртути. Если на анод и катод подать рабочее напряжение, то лампа не засветится – слишком велико сопротивление инертного газа, и тока между электродами не будет.

Для того чтобы прибор запустить, необходимо разогреть спирали. Как только они разогреются, начнется термоэлектронная эмиссия, такая же, как в обычной электронной вакуумной лампе для радиоприемников. Между электродами начнет течь ток, а пары ртути станут излучать ультрафиолет. Попадая на люминофор, ультрафиолет заставляет его ярко светиться. Само же УФ излучение практически полностью поглощается стеклом и люминофором.

Пуск ДЛС обеспечивает специальный прибор – стартер, который кратковременно подает на спирали напряжение (о схеме его включения поговорим позже). Он является пусковой частью пускорегулирующей аппаратуры.

Стартеры для запуска ДЛС

Заставить лампу работать (как говорят, «запустить») можно и другим способом, кратковременно подав на электроды повышенное напряжение.  Именно так и работают электронные пускорегулирующие аппараты, о которых поговорим позже.

Но после пуска ЛДС начинаются новые проблемы: тлеющий разряд в колбе переходит в дуговой и мгновенно приводит к короткому замыканию. Чтобы этого не произошло, ток через лампу во время ее работы необходимо ограничивать. Эту роль исполняет еще один прибор – электромагнитный балласт. Он является регулирующей частью пускорегулирующей аппаратуры.

ЭмПРА для ЛДС мощностью 36 Вт

Таким образом, без стартера лампа не запустится, без балласта – сгорит. Комплекс этих двух устройств и называют пускорегулирующим. Теперь, я думаю, тебе понятно, для чего пускорегулирующая аппаратура нужна, и что без нее никак не обойтись.

Важно! Мощность дросселя должна соответствовать мощности лампы. В противном случае лампа либо тут же погаснет, либо не запустится вовсе, либо сгорит

Общий принцип работы элемента

По сути, балласт для люминесцентных ламп представляет собой дроссель. Он регулирует силу подачи тока, ограничивая или разделяя разночастотные электрические сигналы. Ликвидирует пульсации постоянного тока. Происходит нагрев катодов люминесцентных ламп.

Далее, на них производится подача необходимого количества напряжения, которое активирует работу осветительного прибора. Напряжение корректируется с помощью особого регулятора, который впаян в инверторную схему. Именно он отлаживает диапазон напряжений. За счет вышеперечисленных особенностей работы балласта мерцание в источнике света полностью исключается.

В схему встроен и стартер. Его функции – трансляция напряжения и зажигание. При включении лампы, на микросхеме балласта происходит снижение силы тока. Данная особенность позволяет выстроить необходимый режим работы осветительного прибора.

Сегодня на рынке широко представлены такие виды балластных устройств, как:

  • электромагнитные;
  • электронные;
  • балласты для компактных ламп.

Представленные категории отмечены надёжной работой и обеспечивают длительное функционирование и простоту эксплуатации всех люминесцентных ламп. Все эти приборы имеют идентичный принцип действия, однако отличаются по некоторым пунктам.

Электромагнитные

Данные балласты применимы для ламп, подключенных к электросети при помощи стартера. Первично возникающий разряд интенсивно разогревает и замыкает биметаллические электродные элементы. Происходит резкое увеличение рабочего тока.

Электромагнитный балласт легко узнать по внешнему виду. Конструкция более массивная, по сравнению с электронным прототипом.

При выходе из строя стартера, в схеме электромагнитного балласта, возникает фальстарт. При поступлении питания лампа начинает мигать, впоследствии идёт ровная подача электроэнергии. Эта особенность значительно снижает рабочий ресурс источника освещения.

ПлюсыМинусы
Высококлассный уровень надежности, доказанный практикой и временем.Долгий запуск — на первом этапе эксплуатации запуск осуществляется за 2-3 секунды и до 8 секунд к моменту завершения срока службы.
Простота конструкции.Повышенный расход электроэнергии.
Удобство эксплуатации модуля.Мерцание лампы с частотой 50 Гц (эффект стробирования). Негативно влияет на человека, который длительно находится в помещении с подобным видом освещения.
Доступная цена для потребителей.Слышен гул работы дросселя.
Количество фирм производителей.Значительный вес конструкции и громоздкость.

Электронные

Сегодня применяются магнитные и электронные балластники, которые состоят в первом случае из микросхемы, транзисторов, динисторов и диодов, а во втором – из металлических пластин и медного провода. Посредством стартера лампы запускаются, причем в качестве единой функции этого элемента с балластником в одной схеме организовано явление в электронном варианте детали.

  • малый вес и компактность;
  • плавное быстрое включение;
  • в отличие от электромагнитных конструкций, которым для работы требуется сеть 50 Гц, высокочастотные магнитные аналоги функционируют без шумов от вибрации и мерцания;
  • снижены потери на нагревание;
  • коэффициенты мощности в электронных схемах достигают 0,95;
  • продленный срок эксплуатации и безопасность применения обеспечиваются несколькими видами защиты.
ДостоинстваНедостатки
Автоматическая настройка балласта под различные виды ламп.Более высокая стоимость, по сравнению с электромагнитными моделями.
Моментальное включение осветительного прибора, без дополнительной нагрузки на устройство.
Экономия потребления электроэнергии до 30%.
Исключен нагрев электронного модуля.
Ровная световая подача и отсутствие шумовых эффектов в процессе освещения.
Увеличение срока службы люминесцентных ламп.
Дополнительная защита гарантирует увеличение степени пожаробезопасности.
Снижение рисков в процессе эксплуатации.
Ровная подача светопотока исключает быструю утомляемость.
Отсутствие негативных функций в условиях пониженных температур.
Компактность и легкость конструкции.

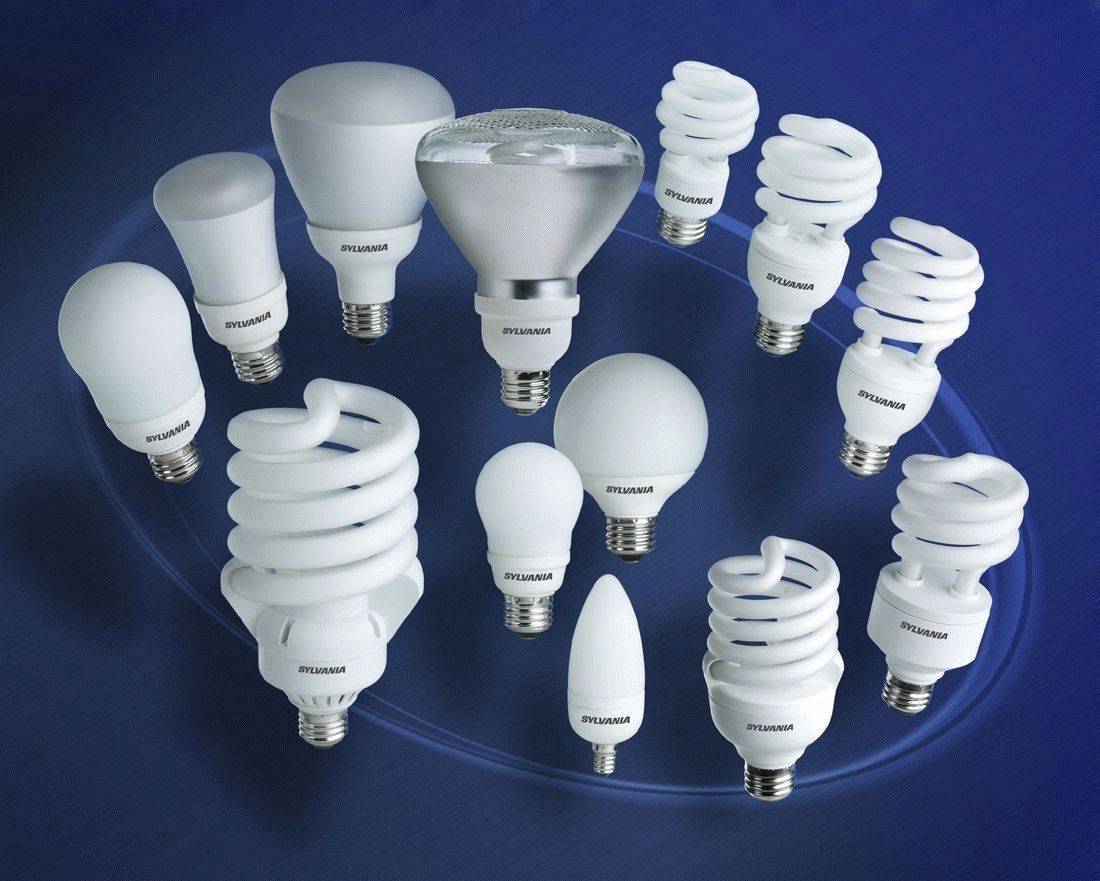

Для компактных люминесцентных ламп

Компактные типы ламп дневного света представлены приборами, аналогичным лампой накаливания типов Е27, Е40 и Е14. В таких схемах электронные балласты встраиваются вовнутрь патрона. В данной конструкции исключён ремонт в случае поломки. Дешевле и практичнее будет приобрести новую лампу.

Разновидности светильников

Светильники типа ДРЛ характеризуются широким разнообразием. Отличия составляет область применения (внутренние, наружные), типы конструкций и мощность устройств.


Типоразмеры ртутных ламп внутреннего назначения

Внутренние

Светильники с люминесцентными лампами рекомендованы для освещения производственных объектов с повышенным уровнем пыли и влаги, а также прачечных, автомоек, закрытых складов, гаражей. Приборы работают от сети переменного тока с частотой 50 Гц и номинальным напряжением 220 В. Температура окружающей среды при эксплуатации —20°С до +50°С.

Уличные

Наружные лампы используются для прямого, рассеянного, местного освещения, удачно сочетаются с симметричными или асимметричными отражателями. Светильник уличный типа ДРЛ заключен во влагозащищенный прочный корпус, способен противостоять сильному ветру, заморозкам и ливням.

Классификация светильников по типу ламп:

ДРЛ. Изделия характеризуются небольшим индексом цветопередачи, выделением тепла, 5-х минутным выходом на требуемый уровень светового потока. При выборе ртутной продукции также стоит учитывать необходимость стабильного источника энергии и термостойких проводников.


Источник освещения для растений

  • ДРЛФ. Лампы с фокусированным светом отличаются способностью стимулировать фотосинтез у растений.
  • ДРВЭД. Серия дуговых ртутных эритемных вольфрамовых лампочек не требует подключения ПРА. Активация происходит под действием балласта, аналогично обычным лампам накаливания. В основе конструкции лежат йодиды металлов, позволяющие обеспечить желаемый уровень цветности. Лампы испускают УФ (эритемное) излучение, эффективно работают при переменном токе. Работают без ПРА, достигая максимального индекса светоотдачи и длительного периода эксплуатации. Мощность ламп составляет диапазон 125-1000 Вт.


Образец дугового натриевого светильника

ДНаТ. Принцип действия дуговой натриевой трубчатой лампы аналогичен лампам ДРЛ. Однако светильникам ДНаТ свойственно специфическое свечение и свет оранжево-желтого или золотисто-белого оттенка. Приборы потребляют 70-400 Вт мощности и считаются наиболее экономичными источниками света.

Вам это будет интересно Замена патрона в светильнике

Важно! Самыми популярными и широко применяемыми являются лампы ДРЛ мощностью 250 и 400 Вт

Электронный балласт

Все недостатки описанной выше схемы стимулировали изыскания. В результате была разработана схема электронного балласта. Она которая подает не сетевую частоту в 50Гц, а высокочастотные колебания (20-60 кГц), тем самым убирая очень неприятное для глаз мигание света.

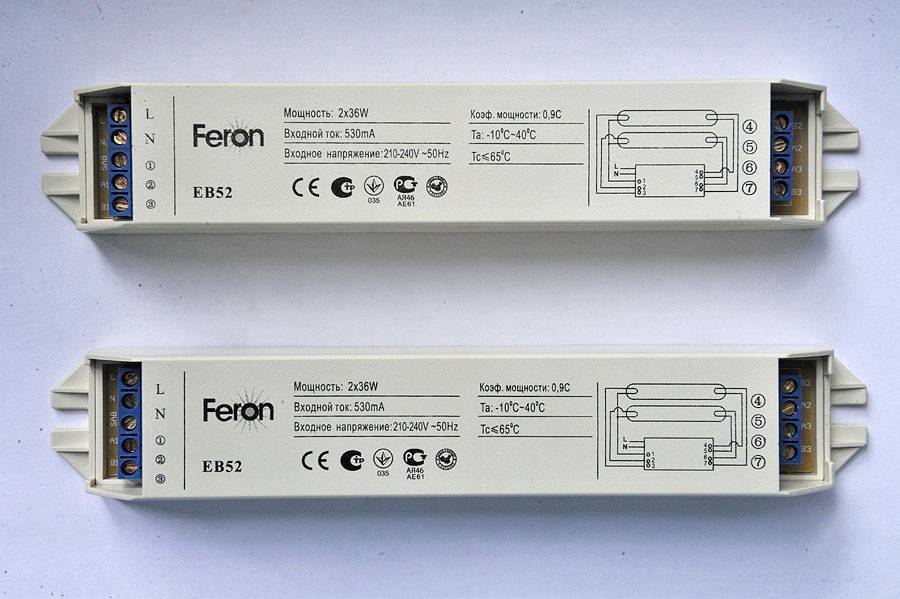

Один из электронных балластов — ЭПРА

Выглядит электронный балласт как небольшой блок с выведенными клеммами. Внутри находится одна печатная плата, на которой собрана вся схема. Блок имеет небольшие габариты и монтируется в корпусе даже самого небольшого светильника. Параметры подобраны так, что пуск происходит быстро, бесшумно. Для работы больше никаких устройств не надо. Это так называемая безстартерная схема включения.

На каждом устройстве с обратной стороны нанесена схема. По ней сразу понятно, сколько ламп к нему подключается. Информация продублирована и в надписях. Указывается мощность ламп и их количество, а также технические характеристики устройства. Например, блок на фото выше обслуживать может только одну лампу. Схема ее подключения есть справа. Как видите, ничего сложного нет. Берете провода, соединяете проводниками с указанными контактами:

  • первый и второй контакты выхода блока подключаете к одной паре контактов лампы:
  • третий и четвертый подаете на другую пару;
  • ко входу подаете питание.

Все. Лампа работает. Ненамного сложнее схема включения двух люминесцентных ламп к ЭПРА (смотрите схему на фото ниже).

Преимущества электронных балластников описаны в видео.

Такое же устройство вмонтировано в цоколь ламп дневного света со стандартными патронами, которые еще называют «экономлампами». Это аналогичный осветительный прибор, только сильно видоизмененный.

Добавить сайт в закладки

У люминесцентной лампы по мере старения наблюдается увеличение ее рабочего напряжения, а у стартера, наоборот, с ростом срока службы напряжение зажигания тлеющего разряда уменьшается. В результат этого возможно, что при горящей лампе стартер начнет срабатывать и лампа гаснет. При размыкании электродов стартера лампа вновь загорается и наблюдается мига­ние лампы. Такое мигание лампы, помимо вызываемой им неприятного зрительного ощущения, может привести к перегреву дросселя, выходу его из строя и порче лампы. Подобные же явления могут иметь место при использовании старых стартеров в сети с пониженным» уровнем напряжения. При появлении миганий лампе необходимо заменить стартер на новый.

Стартеры имеют значительные разбросы времени контактирования электродов, и оно очень часто недостаточно для надежного предварительного подогрева катодов ламп. В результате стартер зажигает лампу после нескольких промежуточных попыток, что увеличивает длительность переходных процессов, снижающих срок служ­бы ламп.

Общий недостаток всех одноламповых схем — невоз­можность уменьшить создаваемую одной люминесцент­ной лампой пульсацию светового потока. Поэтому такие схемы можно применять в помещениях, где устанавливается несколько ламп, а в случае их использования для группы ламп рекомендуется с целью уменьшения пульса­ции светового потока лампы включать в различные фазы трехфазной цепи. Необходимо стремиться к тому, чтобы освещенность в каждой точке создавалась не менее чем от 2-3 ламп, включенных в разные фазы сети.

Устройство дросселя (ПРА).

Внешний вид дросселя

На фотографии представлен дроссель для люминесцентных ламп дневного света. По большому счету он является катушкой индуктивности с металлическим сердечником в корпусе (кожухе) из листового металла. Более современные изготавливаются в термоустойчивом пластиковом корпусе, имеют более низкие массо-габаритные показатели. Это промышленное название (максимально близкий перевод — ограничитель). Его сопротивление по постоянному току порядка 60 Ом. При проверке мультиметром, в случае индикации бесконечного сопротивления – дроссель неисправен, в обрыве. Если сопротивление менее 55 Ом, это также означает неисправность дросселя. В этом случае он, скорее всего, имеет межвитковое замыкание. Это случалось со старыми ПРА, когда начинает рассыпаться компаунд и происходит отслоение лака с проволоки. В простейшей схеме он выполняет функцию балласта.

Дроссель в разрезе

Сердечник дросселя обычно изготавливается из трансформаторной стали, при этом пластины, входящие в его набор, электрически не контактируют между собой. Это сделано для уменьшения вихревых токов.

Особенности дросселей электромагнитного типа

Говоря об особенностях электромагнитных ПРА, необходимо заметить, что единственные преимущества этих устройств – относительно невысокая цена, простая эксплуатация и несложный монтаж. Недостатков у классической схемы подключения значительно больше:

  • наличие громоздкого и «шумного» дросселя;
  • стартеры, к сожалению, не отличаются надежностью;
  • наличие эффекта стробирования (лампа мерцает с частотой 50 Гц) вызывает повышенную утомляемость у человека, что приводит к снижению его работоспособности;
  • при вышедших из строя стартерах проявляется фальстарт, то есть лампа, перед тем как «зажечься», несколько раз мигает, это снижает рабочий ресурс источника света;
  • примерно около 25% мощности расходуется на электромагнитный балласт, в результате существенно снижается КПД.

Использование электронного ПРА позволяет избавиться от большинства из перечисленных выше недостатков.

Для чего нужен дроссель?

Дроссель для ДРЛ-ламп применяется для пуска, на рынке есть разные виды осветительных устройств, в которых он используется:

Дуговые ртутные лампы

Все осветительные устройства имеют отличия в принципе получения светового потока, есть и другие различия:

Объединяет эти виды ламп непостоянная величина пускового тока и сопротивления в процессе пуска и дальнейшей работы.

Для того чтобы ограничить величину рабочего тока, в осветительных устройствах этого вида применяют разного вида балласт: ЭПРА, ПРА и ЭмПРА, которые представляют собой катушки индуктивности (дроссели). В момент пуска каждое устройство этого типа имеет высокое значение сопротивления; когда осветительный прибор разжигается, происходит процесс электропробоя в среде инертного газа, которым наполнена лампа (ртутный или натриевый пар), и возникает дуговой разряд.

В процессе, когда происходит зажигание лампы, ионизированный газ теряет сопротивление от дугового разряда в несколько десятков раз, и по этой причине возрастает ток, идет выделение тепла. Если не ограничивать величину тока, он мгновенно создаст перегретую газовую среду, что приведет к поломке осветительного устройства, его повреждению изнутри. Для предотвращения этого в цепь прибора освещения включают сопротивление (дроссель).

Физические параметры и схема подключения дросселя

Последовательно включенный дроссель ДРЛ имеет реактивное сопротивление, величина которого зависит от катушки индуктивности: один генри пропускает один ампер тока, когда напряжение – один вольт.

Дроссель

К параметрам катушки индуктивности относятся:

Катушка индуктивности имеет активное сопротивление, которое всегда учитывается, когда проводится расчет балласта для каждого типа прибора освещения этого вида с учетом его мощности, от этого зависят габаритные размеры дросселя.

Рассмотрим простую схему включения балласта, когда в конструкции лампы ДРЛ предусмотрены электроды (дополнительные) для процесса возникновения тлеющего разряда, переходящего в электродугу.

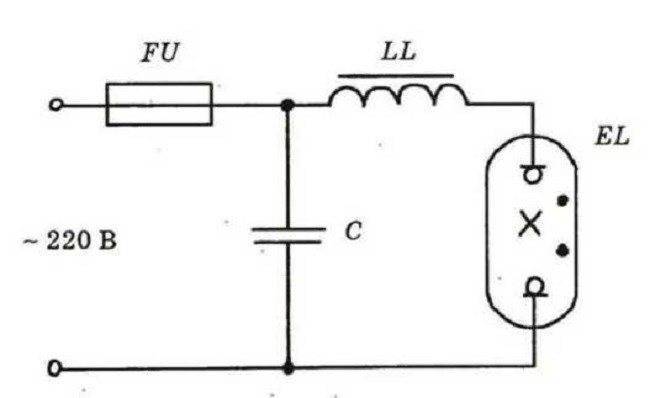

Схема подключения лампы ДРЛ

В этом случае индуктивность ограничивает величину рабочего тока в осветительном устройстве.

Балласт для люминесцентных ламп

Конструктивно люминесцентный прибор освещения для пуска использует дроссель ПРА, в новых видах этого осветительного устройства применяется ЭПРА, это электронный вид пускорегулирующего аппарата. Задачей этого устройства является сдерживание возрастающего значения тока на одном уровне, который поддерживает необходимое напряжение на электродах внутри осветительного прибора.

Рассмотрим, как работает балласт для люминесцентных светильников. Когда его подключают, в цепи между параметрами напряжения и тока происходит сдвиг фаз, отставание характеризуется коэффициентом мощности, cos φ. Когда рассчитывается активная нагрузка, эту величину надо учитывать, так как при маленьком значении этого параметра нагрузка растет, по этой причине в схему пуска включается и конденсатор, который выполняет компенсационную функцию.

Схема включения

Специалисты по параметрам потери мощности различают несколько исполнений этих осветительных устройств:

Применение балласта имеет свои положительные моменты:

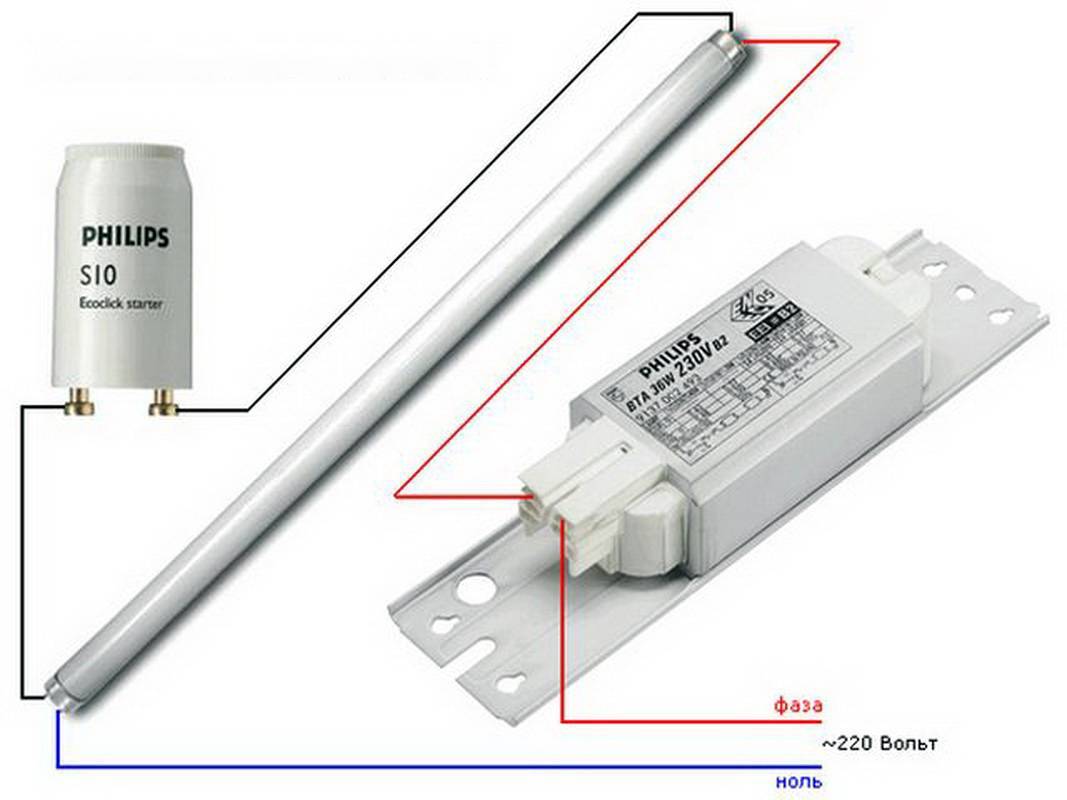

Схема включения люминесцентного прибора освещения через балласт и стартер Подключение ламп с применением конденсатора с компенсационной функцией Существует способ подключения люминесцентного прибора освещения без использования балласта, но для этого необходимо в два раза повысить сетевое напряжение с выпрямленным током, а вместо балласта использовать лампу с нитью накаливания. Схема такого включения:

READ Как подключить варочную панель miele

Подключение люминесцентного прибора без использования балласта

Принцип работы

В основе принципа работы лежит принцип самоиндукции катушки. В конструкции прибора присутствует всего лишь одна обмотка, но ввиду принципа работы и области применения устройство часто называют дроссель-трансформатором.

Катушка прибора состоит из изолированных между собой пластин (чаще всего стальных или ферромагнитных). Изолирование производится во избежание образования токов Фуко, которые создают помехи. Сердечник обладает большой индуктивностью, но при этом является мощным сдерживающим барьером (например, при сильном росте или спаде напряжения в сети).

Устройство способно выдержать различные диапазоны колебаний:

  • низкие (от 20 Гц до 20 кГц);
  • средние (или ультразвуковые, от 20 до 100 кГц);
  • высокие (свыше 100 кГц).

Высокочастотные дроссели отличаются по конструкции от низко- и среднечастотных.

Утилизация

Натрий по своей природе является летучим веществом и, контактируя с воздухом, он может резко воспламениться. По этой причине натриевые источники освещения недопустимо выбрасывать как обычный мусор. Как и любая энергосберегающая лампа, которая содержит ртуть, их тоже нужно утилизировать в специальные емкости

Если самостоятельно выбросить натриевые лампы ДНаТ с соблюдением мер предосторожности не удается, следует вызвать специальную службу

Газоразрядная дуговая натриевая лампа ДНаТ используется для освещения больших площадей, улиц городов, теплиц.

Не стоит путать натриевые лампы низкого и высокого давления. У них разная конструкция и принцип действия.

В спектре свечения у обоих преобладает оранжевый свет. У изделий низкого давления, излучение практически монохромное, они светят ярким золотистым светом.

Если их применять для освещения в комнатах, то цвета будут практически не различимы.

В лампах высокого давления спектр более разнообразный.

В тех моделях, которые используются в теплицах для выращивания растений, в световой спектр специально добавлено немного синего света.

В комплект для подключения лампы высокого давления входит несколько компонентов, без которых вы ее попросту не запустите. То есть, элементарно подав на нее 220 вольт, она у вас не загорится.

Для этого нужно специальное устройство – дроссель или балласт, который в свою очередь подключается по определенной схеме.

Схема эта зачастую изображена непосредственно на корпусе.

Вот ее более развернутый рисунок.

На ней нарисованы:

сам дроссель (баласт), на который подается фаза

далее эта фаза поступает на импульсно зажигающее устройство – ИЗУ

Через него можно подключать экземпляры разной мощности, от 70 до 400Вт.

ИЗУ создает стартовый импульс для пробоя содержимого горелки в колбе и образования дуги. Напряжение при этом достигает нескольких тысяч вольт!

А сама горелка в процессе работы разогревается до 1300 градусов.

Только после ИЗУ, подключается сама газоразрядная лампа.

Эта же схема подключения может быть изображена на стенках зажигающего устройства.

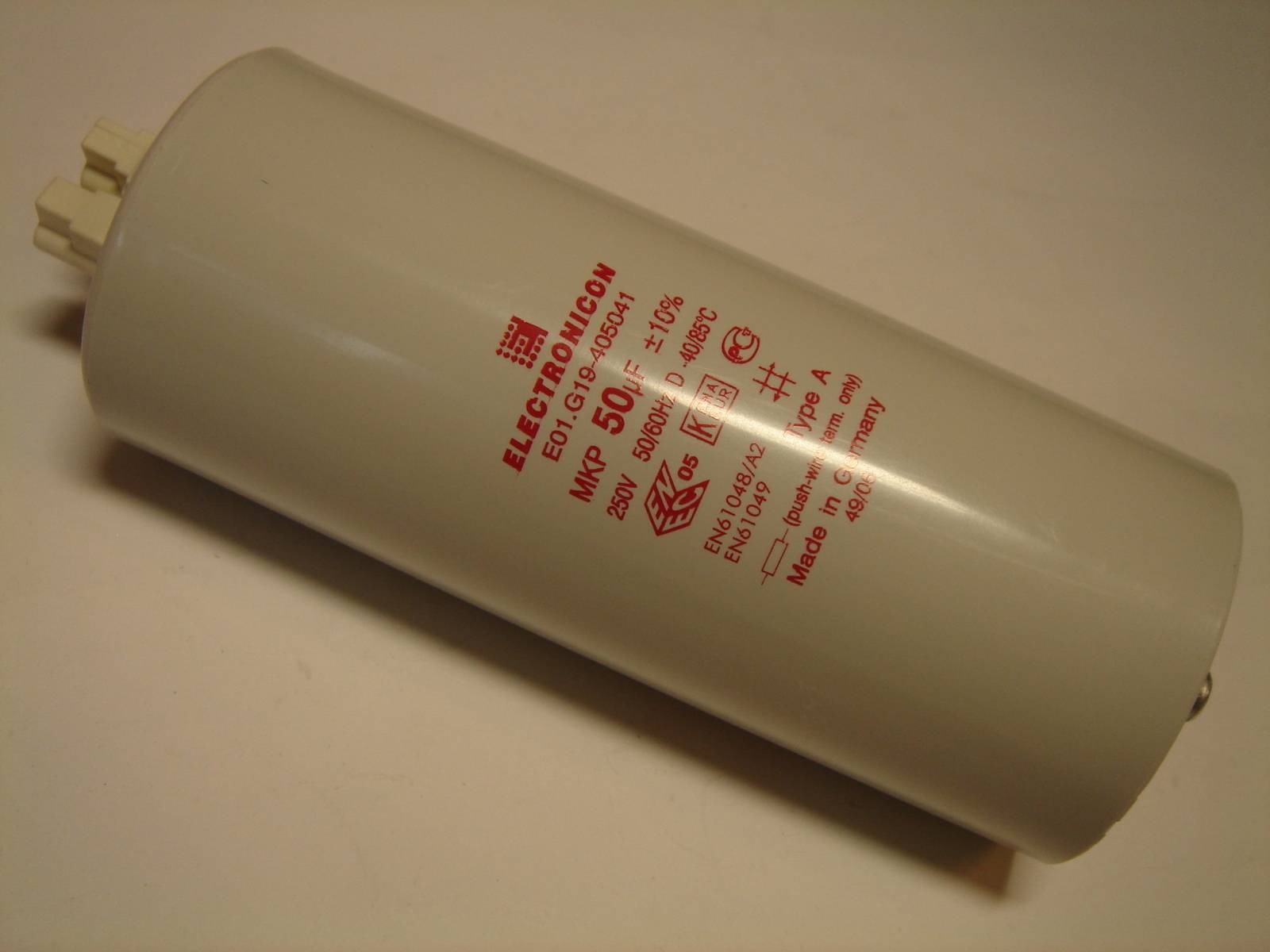

Кроме того, в комплекте для подключения рекомендуется применять конденсатор. Хотя он присутствует далеко не во всех схемах.

Для чего он необходим? Как известно, цепи с использованием дросселей питания, потребляют как активную, так и реактивную мощность. От второй, никакого полезного эффекта вы не получите.

Лампа от этого ярче светить не станет, а вот потери увеличатся. Именно для того, чтобы убрать эту реактивную составляющую и используют фазокомпенсирующий конденсатор.

Наглядное сравнение тока потребления светильника ДНаТ с конденсатором и без него:

Как видите, более чем двойная разница. В первом случае показан компенсированный ток (активный), а во втором случае полный (без конденсатора в цепи).

Некоторые думают, что тем самым они еще и уменьшают потребление эл.энергии, однако это не совсем так.

Счетчик у вас не рассчитан на подсчет реактивной или полной энергии, и фактическая экономия по затратам может составить максимум 3-4%.

Зато вы уберете лишние потери на нагрев проводов и железа.

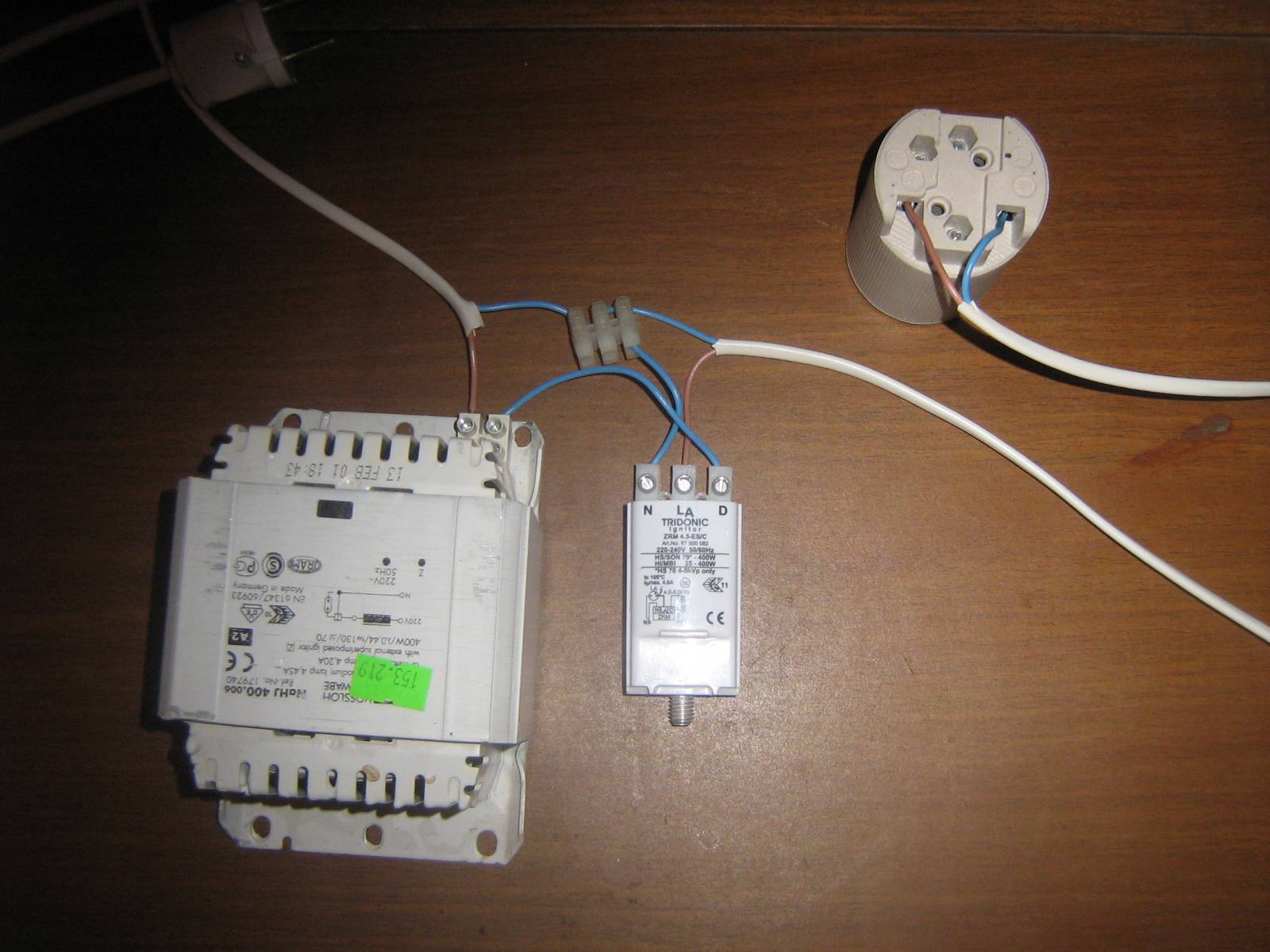

Вот собранный своими руками компактный щиток, согласно схемы подключения.

Можно конечно все это собрать и в габаритном корпусе светильника, если позволяют размеры.

Очень важно, перед тем как самому собирать такую схему и использовать какие-либо компоненты, обычным мультиметром в режиме замера максимального сопротивления, проверить изоляцию дросселя и конденсатора. Нет ли пробоя на корпус

Нет ли пробоя на корпус

Нет ли пробоя на корпус.

Для подачи и отключения питания 220В используйте двухполюсный вводной автомат.

Для одного светильника мощность до 400Вт вполне сгодится автомат номиналом 5-6А. Кроме коммутационных операций вкл-выкл, он еще будет играть роль защитного аппарата.

Монтируется автоматический выключатель в самом начале схемы. Не забудьте также заземлить корпус всего щитка.

С автомата выходят два нулевых провода. Один из них согласно схемы, пускаете напрямую к лампе, а второй подключаете к соответствующему зажиму, подписанному “N” на пусковом устройстве.

Иначе можно случайно сжечь изделие, если при работе нулевой провод после балластного дросселя, случайно коротнет.

А провод с выходящего контакта подключаете на клемму “В” (Balast) пускорегулирующего изделия.

После чего, средний вывод Lp (Lampa) пускаете на патрон лампочки.

Заметьте, есть ИЗУ двухконтактные и трехконтактные. Первые подключаются параллельно самой лампе.

Как правильно подключить

Подключение люминесцентных ламп проводится с помощью различных вариантов. С использованием дросселя, с балластом, со стартером или без него. Далее в статье приведено подробное описание каждого способа.

С дросселем и без него

Люминесцентную установку нельзя просто зажечь — ей необходимо наличие зажигателя и токоотвод. В небольших изделиях фабрики все эти нюансы учитывают и встраивают в корпус и покупателю нужно только лишь вкрутить лампочку в подходящий плафон светильника/торшера и нажать выключатель.

А для более крупных лампочек необходима пускорегулирующая установка, которая может быть как электромеханическая, так и электронная.

Для правильного подсоединения и бесперебойной работы лампочки нужно знать схему.

Здесь рассматривается поэтапное подключение двух трубчатых люминесцентных ламп к сети с применением стартерной установки. Для работы необходимо иметь два стартера, дроссель, вид которого должен непременно соответствовать виду лампы.

А также необходимо помнить о суммарной мощности пускового аппарата, она не должна быть выше, чем у дросселя.

При включении питающего кабеля к лампочке необходимо помнить, что в роли ограничителя тока будет дроссель.

Поэтому, фазную жилу нужно подключать через него, а на изделие подключить нулевой кабель.

Данная схема подключения подходит для крупных осветительных ламп. А более меньшие модели оснащены вмонтированным устройством запуска и регулировки — портативным ЭПРА, который расположен в корпусе.

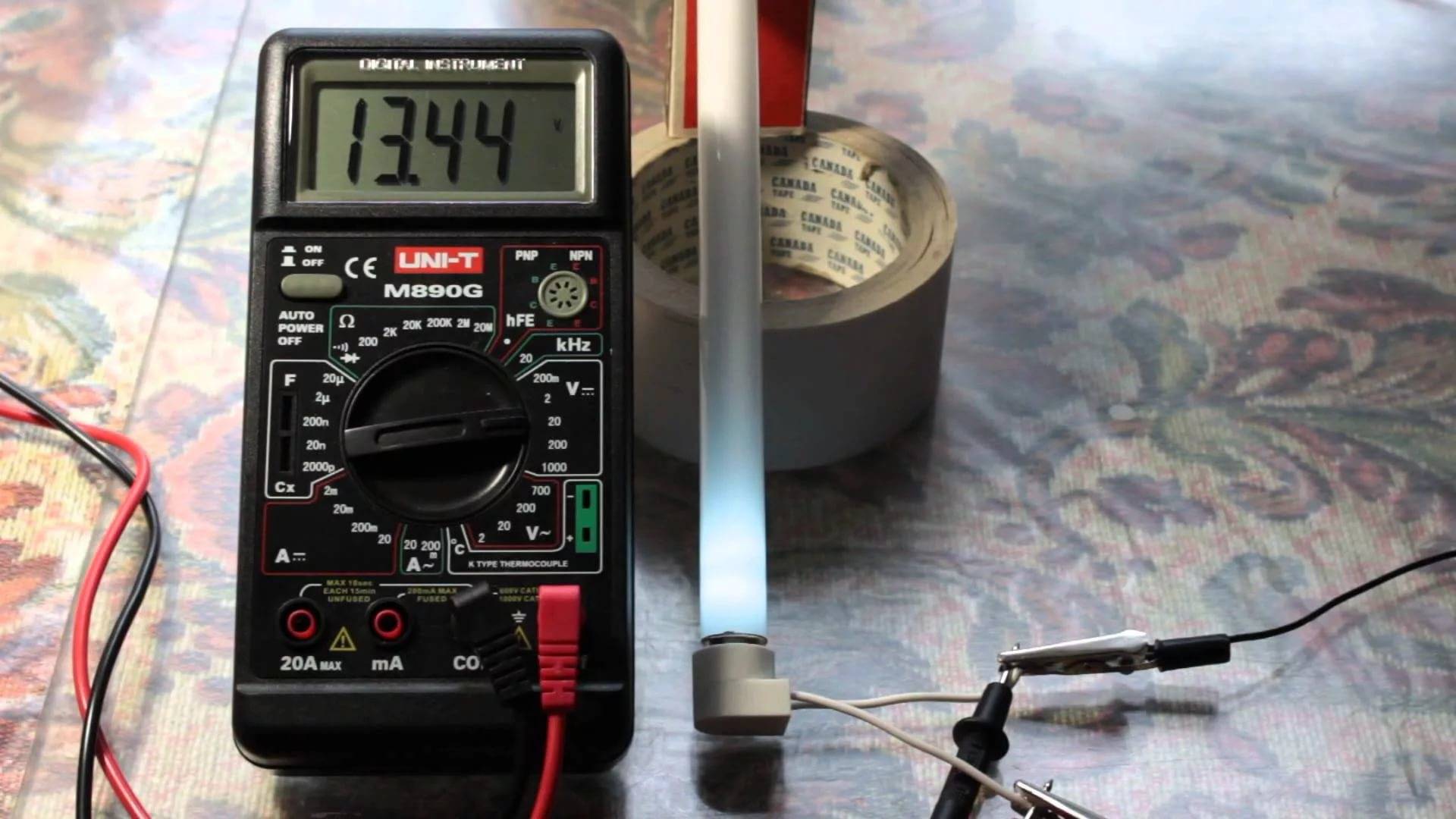

Подключение без использования дросселя

Такой вариант подключения будет более тяжелым, и не подойдет для новичка.

Для работы можно использовать диодный мост с несколькими конденсаторами и подсоединенная последовательно в цепь в роли балласта, лампа накаливания.

Основной плюс этого подключения в том, что можно включить не только обычную лампу без дросселя, но и испорченную, в которой нет спиралей.

Для изделий мощностью 18 ватт необходимо брать следующие элементы:

  • диодный мост GBU405;
  • конденсатор 2NF (до 1 кв)
  • конденсатор 3NF (до 1 кв)
  • люминесцентная лампа 50 Вт

Для трубок большей мощности нужно увеличить объем конденсатора. После всего схема подключается к дневному освещению.

С электронным балластом

Провести работу по подключению с применением ЭПРА для люминесцентных изделий легко произвести, если человек имеет базовые навыки работы с электрикой. Фактически, в изделии будет находиться сам блок, элемент проводов и лампы дневного освещения.

Для начала необходимо выбрать в корпусе лампы удобное место для подключения электронного блока управления, полагаясь на практичную расстановку клемм, которые находятся на корпусе.

Зафиксировать его с корпусом с помощью саморезов простым шуруповёртом. Соединить блок управления с изделием и клеммой подключения.

Программа подключения двух люминесцентных изделий такая же, только они включаются последовательно, поэтому мощность блока управления должна быть больше. По такой же схеме можно подключить три и более лампочки.

После завершения работы, необходимо убедиться в верности подключения всех проводов, и только потом крепить светильник на место. Проверив вольтметром отсутствие напряжения в электросети, подсоединить светильник к электрической проводке.

В завершении нужно включить напряжение, чтобы проверить работы люминесцентной лампы. Если все было произведено правильно, то это будет заметно сразу.

Лампы сразу включатся, не нужно ждать пока они разогреются, а также они перестанут издавать шум, исчезнет мерцание, а яркость будет гораздо выше.

Если человек не уверен в своей способности, то лучше вызвать специалиста для этой работы.

Со стартером

Схему подключения люминесцентной лампы со стартером будет выполнить проще всего. Здесь для примера будет взята лампочка на 40 Вт. Дроссель должен быть с такой же мощностью, а для стартера будет достаточно 60 Вт.

Пошаговое подключение по схеме:

  • параллельно установить стартер к выступающим боковым контактам на краях люминесцентной лампочки. Эти контакты похожи на куски нитей накаливания вакуумной колбы;
  • теперь на контакты необходимо начать подсоединять дроссель;
  • к этим контактам подсоединить конденсатор, непоследовательно, а параллельно. Из-за этого конденсатору будет возмещаться реактивная мощность и уменьшаться помехи в электросети.

Такую простую схему может осуществить любой человек, но перед тем, как включаться лампочку, нужно замерить напряжение в сети. Включать светильник только после теста мультиметром.

Как проверить исправность?

Дроссель является достаточно прочным и надежным составным элементом люминесцентной лампы. Поэтому выходит из строя устройство очень редко.

Но все же иногда может возникать обрыв его обмотки или перегорание. Также при нарушении изоляционного слоя между витками дроссель перестает функционировать. Как определить исправность дросселя?

Проверка проводится мультиметром. Прибор, настроенный на величину сопротивления подключают к выводам дросселя. При нарушениях в обмотке на измерительном приборе высвечивается бесконечное сопротивление. Минимальные показатели этого значения свидетельствуют о непригодности изоляции или замыкании между витками.

При перегорании обмотки в катушке ощущается характерный паленый запах, который изначально исходит от детали в процессе ее работы. Все описанные характеристики неисправности дросселя в основном относятся к устройствам электромагнитного типа.

Как проверить работоспособность лампы

После подключения ДРЛ рекомендуется проверить ее исправность. Если устройство не включается или работает нестабильно, делается тестирование электрической цепи тестером, мультиметром или омметром.


Рисунок 6. Проверка схемы тестером

Витки обмотки проверяют на разрывы или короткие замыкания. Разрыв можно определить по бесконечно большим показателям сопротивления на экране прибора. Выходом из положения станет полная замена обмотки. По завершении ремонта снова запустите лампу.

Если сопротивление повышается на несколько пунктов, вероятно повреждение обмотки и короткое замыкание между витками. Чем меньше витков соприкасаются между собой, тем меньше окажется прирост сопротивления.

https://youtube.com/watch?v=lukfqozxAos

Иногда короткое замыкание происходит в обмотке. В этом случае никакого повышения сопротивления не возникнет, и на работу светильника никакого влияния оказываться не будет. Так что после проверки обмотки при помощи омметра следует проверить саму лампу и систему подачи электричества.  Нередко лампы выходят из строя при первом включении. Это может быть связано с низким качеством прибора, неправильно настроенными режимами питания и другими факторами.

Виды

Дроссель-трансформаторы выпускают в двух вариациях:

  • Низкочастотные. Они почти не отличаются от железного трансформатора, просто дополнительно имеют одну обмотку. Катушка является стабилизатором, поэтому при понижении тока она сохраняет требуемый уровень, а при повышении снижает до нормальных показателей.
  • Высокочастотные. Больше распространены из-за своей стабильной долговечной работы. Для них используется сердечник из стали или феррита, в дешевых аналогах применяют пластик. При работе с длинными или средними волнами используется секционная намотка.

Детали с сердечниками занимают меньше места, поэтому подходят для малогабаритных приборов.

Также элементы классифицируют по назначению:

  • Для запуска двигателей. Его используют как ограничитель для пускового и тормозного тока. Иногда деталь меняют на трехфазный трансформатор, поскольку он выполняет те же функции.
  • Для насыщения. Ставится в преобразователях или стабилизирующих устройствах. Подходит для магнитных усилителей, поскольку сердечник меняет сопротивление.
  • Для сглаживания. Ставится для устранения резких пульсаций, часто встречается в ламповых усилителях.

Помимо этого, есть модели, которые работают на вторичных импульсных источниках. Для этого устройство сначала накапливает энергию в своем поле, а потом переводит ее в нагрузку.

Выводы.

Хоть схема и имеет полувековую историю, она до сих пор остается актуальной. ПРА необходим для работы люминесцентной лампы. Все компоненты производятся и стоят недорого. К достоинствам этой схемы можно отнести ее простоту и доступность компонентов. Обычно дроссель является самым долгоживущим компонентом схемы.

Из минусов отмечено, что при использовании классической схемы при включении освещения несколько секунд наблюдается мерцание. Это плохо отражается на сроке полезной эксплуатации самого источника света. Т.е. Лампа проработает меньше в такое схеме, чем при использовании электронного пускателя.

В плане экономической целесообразности, при частом включении и выключении света использовать такую элементную базу не выгодно, проще приобрести электронный пускатель, хоть его покупка и обойдется дороже, но это будут одномоментные затраты.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
