Как экономить с двухтарифным электрическим счетчиком

Многотарифнавя система учета

На протяжении суток потребление электроэнергии различно. В энергетике принято условное разделение дня и ночи на 5 зон:

  1. Ночная 23.00-7.00. Потребление электричества в это время минимально, так как большая часть людей спят.
  2. Утренний пик 7.00-9.00. Люди начинают просыпаться и готовиться к трудовому дню. В быту используется много электроприборов, на предприятиях запускают станки.
  3. Дневной полупик 10.00-17.00. Потребление электроэнергии снижается, так как «домашняя» нагрузка сводится к минимуму. Однако предприятия продолжают работать и потреблять электричества.
  4. Вечерний пик 17.00-21.00. «Пик» наступает не только в транспортном снабжении, но и электропотреблении. Начинают работать энергоемкие бытовые приборы (бойлеры, электроплиты, посудомоечные и стиральные машины). На улице включают освещения, в домах – приборы отопления и кондиционирования, телевизоры, компьютеры и др.
  5. Вечерний полупик 21.00-23.00. Общая нагрузка понижается, так как многие домашние дела выполнены, а население постепенно ложится спать.

Скачки в потреблении отрицательно сказываются на линиях электропередач и электростанций. Электроноситель используется нерационально, а трансформаторное и генерирующее оборудования быстро изнашивается. При снижении мощности у ТЭС снижается КПД, что приводит к перерасходу топлива и увеличению выбросов в атмосферу. Для атомных электростанций это чревато повышением опасности и большими убытками.

Для максимальной компенсации перепадов и профилактики неприятных последствий разработали дифференцированную систему тарификации. Она должна мотивировать людей снижать потребление энергии в пиковые часы, а домашние дела переносить на ночной период. Подобная политика энергопотребления введена в большинстве регионов РФ, но тарифы используются различные. Не везде ночной тариф намного меньше дневного.

Приведем для примера тарифы в Санкт-Петербурге. За 1кВт электроэнергии (для домов с электроплитами) с 1 января 2017 года.

При этом однаставочный тариф равен 2,88 руб. Как видно, отличия между пиковым периодом и ночным отлично в 2 раза. При более детальном расчете на компьютере или с помощью калькулятора будет видна значительная экономия.

Хозяйка всегда может запрограммировать стиральную машину на ночную стирку, используя отложенный старт. Аналогично следует поступать с посудомоечной машиной. Нагрев воды в мощном бойлере так же более экономно производить ночью, обеспечив домочадцам на сутки запас горячей воды. Современные кухонные приборы могут приготовить еду до 7 утра. Интеллектуальные возможности систем обогрева и кондиционирования позволяют рационально потреблять энергию.

Некоторые компании стимулирует повышенное потребление энергии в выходные дни. Выравнивание нагрузки происходит за счет снижения нагрузки от «домашнего» потребления в рабочие дни.

Как видно, двух- и многотарифные системы открывают множество возможностей для экономии финансовых средств. Но требуются первоначальные вложения – купить соответствующий счетчик.

Двухтарифный счетчик электроэнергии: особенности приборов

С повышением тарифов на электроэнергию в 2020 году многие владельцы квартир и частных домов стремятся снизить затраты на оплату коммунальных счетов. Существует несколько вариантов решения этой проблемы. Одни прибегают к монтажу энергосберегающего оборудования современного поколения. Другие предпочитают купить двухтарифный счетчик электроэнергии, цена на который хоть и выше расценок стандартных приборов, однако позволяет добиться экономии при последующей эксплуатации.

Двухтарифный счетчик помогает сэкономить на оплате электроэнергии

Двухтарифные счетчики электроэнергии: со скольки ночное время переключается на дневное

В ночное время можно заметить, что работающие лампы накаливания в доме светят ярче, чем вечером. Особенно данная тенденция характерна для домов в сельской местности, расположенных далеко от трансформаторной подстанции. В некоторых случаях перепады могут быть настолько велики, что получение качественного электричества возможно лишь посредством стабилизатора напряжения.

В объединенных энергетических системах, которые характерны для многоквартирных домов, для решения этой проблемы достаточно купить двухтарифный счетчик электроэнергии, что и делает большая часть населения. Использование подобных приборов предполагает, что 1 кВт электричества в зависимости от времени суток будет иметь различную стоимость.

Двухтарифный счетчик в распределительном щитке

В дневное время стоимость 1 кВт, накрученного двухтарифным прибором, немного выше, чем при использовании обычного счетчика. Этот период длится с 7:00 до 23:00. Далее вступает в силу льготный тариф, который позволяет существенно экономить затраты на электроэнергию. Причем стоимость 1 кВт меньше в несколько раз. Этот период длится с 23:00 до 7:00.

Как работают двухтарифные счетчики электроэнергии

Принцип действия раздельной или дифференциальной тарификации очень прост. Чтобы понять, как работают приборы многотарифного типа, можно представить несколько стандартных счетчиков, объединенных в одном устройстве. Каждый из этих агрегатов осуществляет подсчет электроэнергии исключительно в рамках своего временного интервала, по окончании которого в работу вступает следующий прибор. При этом показания по каждому устройству снимаются отдельно, просчитываются с учетом тарификации, а результаты суммируются.

Разумеется, своевременный запуск нескольких учетных приборов организовать с помощью механического счетчика невозможно. По этой причине многотарифные устройства, в числе которых и двухтарифные конструкции, имеют только электронный вариант управления. Эти агрегаты оснащены табло, где размещается вся информация.

Многотарифные счетчики имеют встроенные часы

Многотарифные счетчики располагают встроенными часами для удобного переключения устройства между разными зонами тарификации, а также памятью, позволяющей сохранять эти данные. Чаще всего каждая зона маркируется буквой «Т» с определенным числовым индексом. Маркировка «Т» без числового индекса отображает общий объем потребленной электроэнергии в киловаттах. Это значение отображал бы стандартный счетчик, если он был установлен.

Преимущества и недостатки установки счетчиков двухтарифного типа

Почему выгодно купить электросчетчик двухтарифного типа:

  • Существенная экономия денежных средств – стоимость установки электросчетчика и его покупки окупается уже через год.
  • Разгрузка электростанций – энергопоставляющие компании будут реже прибегать к ремонту оборудования, а его дальнейшая эксплуатация в таком режиме позволит экономить топливо, затрачиваемое на создание электричества.
  • Улучшение экологичной обстановки – количество выбросов от сгорания топлива в атмосферу снижается из-за отсутствия перегрузок.

Чаще всего потребители электроэнергии редко задаются вопросами экологии и рационализации поставок электричества, поэтому главным преимуществом двухтарифных устройств можно назвать их экономичность.

Многие устанавливают в свои квартиры 2-тарифные счетчики

Эксплуатация многотарифных приборов имеет и свои недостатки:

Далеко не во всех регионах страны разница между дневной и ночной тарификацией большая. Стоимость 1 кВт энергии в ночное время меньше на 15%, чем в дневной период. После установки счетчика электроэнергии стоимость энергопотребления снизится лишь в том случае, если бытовая техника будет использоваться правильно. Например, использовать посудомоечную или стиральную машину целесообразно только после 23:00.

Опции и технические характеристики устройств

Производители делают много различных вариантов двухтарифных счетчиков, чем больше в нем функций, тем выше цена. Основная их задача — разделить учет электроэнергии по интервалам времени и отображать показания в этих интервалах на дисплее.


Отображение показаний Т1 — дневного режима

В более продвинутых моделях по выделенному интерфейсу или беспроводному модему осуществляется соединение с ПК, куда при необходимости выводится интересующая информация, передаются через интернет показания в определенный день за контрольный период.


Показания в режиме Т2

В некоторых моделях есть карты памяти, где сохраняются данные о расходе электроэнергии по месяцам — очень удобная функция. В случае возникновения разногласий с поставщиком электроэнергии всегда можно извлечь информацию и представить как доказательство. Бывают и другие опции:

  • вывод на дисплей с целью контроля потребляемой мощности в текущий момент времени;
  • контроль величины тока;
  • контроль стабильности напряжения в сети.

Все эти и другие данные электросчетчики выводят на дисплей с целью контроля параметров. Наиболее востребованным и надежным считается счетчик «Меркурий», посмотрим его характеристики:

  • производители делают несколько модификаций: однофазный на 220 В и трехфазный на 380 В;
  • В зависимости от модели может быть учет по двум тарифам и х тарифный вариант;
  • рассчитаны на величину рабочего тока от 5 до 60 А, есть модификации, работающие на токах 5–100 А, при больших токах можно использовать 5-амперные счетчики с подключением через трансформаторы тока.

Счетчик электроэнергии «Меркурий 200» двухтарифный

Модель с маркировкой «Меркурий 230 – ART» имеет функции самодиагностики, нарушения нормальной работы выводятся на дисплей с указанием причин, класс точности аппарата — 1 или 0,5 S. Для частного пользования в квартирах и жилых домах достаточно класса точности 2. Имеет возможность программирования 4 тарифов в 16 временных интервалах, высокая степень защиты от хищения энергии, опечатывается электронной пломбой. Блок памяти позволяет счетчику сохранять журнал событий, которым при необходимости можно воспользоваться.


Внешний вид «Меркурия 200»

В серии под номером 231 АТ отсутствуют на передней панели механические органы управления. Все осуществляется без подключения лишних проводов через инфракрасный интерфейс IRDA. При наличии определенных навыков электронное опломбирование и перепрограммирование можно осуществить самостоятельно, используя специальное программное обеспечение.

По способу установки предусмотрены варианты монтажа в распределительном шкафу на DIN-рейку. Период перепроверки счетчика рассчитан на 16 лет, гарантийный срок работы — не менее 3 лет, производители утверждают, что ресурс работы этого изделия рассчитан до 30 лет.

Электрический счетчик СЭО-55 двухтарифный

Счетчики этой марки имеют следующие технические параметры:

  • Рабочий ток в зависимости от модели Ш-50 — 50 А, Ш-60 — 60 А;
  • Стандартное количество тарифов — 4, новые модели имеют расширенные возможности до 8 тарифов;
  • В последних модификациях устанавливаются УЗО (Устройство защиты от прикосновения человека к токоведущим частям), которое мгновенно отключает цепи после счетчика.
  • Класс точности — 1;
  • Периодические проверки параметров в лабораториях КИЛ через 16 лет;
  • Ресурс работы — не менее 32 лет;
  • Гарантийные обязательства от производителя на 3,5 года.

Счетчики производятся с четырьмя модификациями корпусов. 1-я и 4-я соответствуют старым стандартам для крепления в распределительных щитах прошлого века.

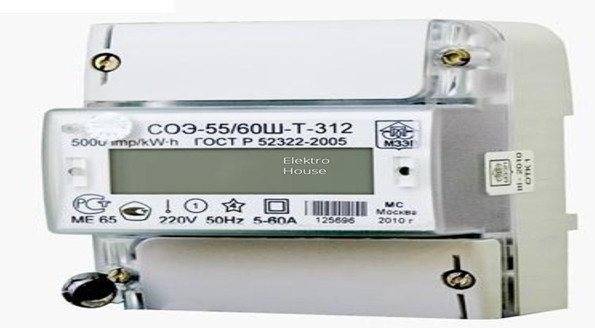

СЭО-55 в корпусе 2–3 вариантов для установки на DIN-рейку

Корпуса 2 и 3 модели можно поставить по DIN-стандартам в новые РЩ, вес аппаратов — 300 и 600 г.

Рейтинг ТОП-3 популярных моделей

Среди моделей приборов учета энергопотребления выделяются три вида двухтарифных счетчиков, которые чаще приобретают для установки в квартирах.

Счетчик электроэнергии «Меркурий 200» двухтарифный

Электросчетчик «Меркурий» отличается следующими характеристиками:

  • класс точности — 1 (0,5s);
  • программируемый под 4 тарифа;
  • содержит механизм защиты от воровства электроэнергии;
  • присутствует режим самодиагностики;
  • дополняется функцией сохранения показателей.

Работать данный прибор способен не более 30 лет. Перепроверку «Меркурия» рекомендуется проводить каждые 16 лет.

Электрический счетчик СЭО-55 двухтарифный

Электросчетчик СЭО-55 по техническим характеристикам не отличается от «Меркурия». Под данной маркой выпускаются две модели, рассчитанные на разные нагрузки: Ш-50 (50 А) и Ш-60 (60 А).

«Энергомера СЕ-102»

Прибор можно перепрограммировать для восьми тарифов. Устройство позволяет исключить 32 дня из интервала, в течение которого рассчитываются показания энергопотребления. Счетчик дополняется дисплеем, на который выводится информация о величине напряжения, уровне потребляемой мощности, действующий тариф и другие сведения. Также поддерживаемое ПО позволяет запрограммировать автоматический переход с зимнего времени на летнее.

Расценки

Для каждого региона установлены свои тарифные ставки на оплату электроэнергии, поэтому стоит обратить внимание на их размеры в своем регионе.

Стоимость в зависимости от поры суток

На многотарифной системе действуют разные тарифы. Например, стоимость пиковой зоны обычно самая высокая и может доходить до 70% выше дневной. Зато ночная фаза оплачивается гораздо дешевле — на 50-70% ниже дневной. Не стоит забывать, что в каждом регионе свои тарифы, и разница между фазами может быть как незначительной, так и существенной.

Сравнение тарифов

Как правило, тарифы в крупных городах и сельской местности значительно отличаются. В городах с небольшой численностью проживающих стоимость тарифа ниже на 30%, чем в крупных городах. Рассмотрим тарифную стоимость за электричество в городах крупного значения.
Таблица 1. Тарифы на электроэнергию в городах России по состоянию на 1 июля 2018 года.

Название города

Тариф для домов с газовыми плитами (кВт/ч)

Тариф для домов с электроплитами (кВт/ч)
Москва5,384,30
Санкт-Петербург4,533,40
Екатеринбург3,892,72
Тюмень2,781,95
Казань3,692,58
Тольятти4,002,80
Ростов-на-Дону3,832,68

Что касается дачных сообществ, то если они не имеют статуса сельской местности, то должны оплачивать по общегородскому тарифу.

Срок окупаемости при покупке нового прибора

Если покупать самый дешевый прибор, например, за 1450.00 руб., то он окупится уже через 6–7 месяцев: 1450.00/239.00=6.07. При покупке прибора подороже, например, за 2660.00 руб. — срок окупаемости составит примерно один год: 2660.00/239.00=11.1.

  • рассчитаем в первом случае: (1450.00+700.00)/239.00=9;
  • и во втором случае: (2660.00+700.00)/239.00=14.

Даже в случае оплаты услуг специалисту по установке, окупаемость быстрая и составит 9 и 14 месяцев.

Все расчеты проводились приблизительно, поэтому каждый потребитель должен провести самостоятельный расчет на основании своих показаний и тарифов энергосбытовых компаний.

Правила снятия показаний с электронных счетчиков электроэнергии

Устройства данного типа комплектуются электронным табло, содержащим актуальную для пользователя информацию. Здесь можно найти не только текущие показания расхода электроэнергии, но и информацию, касающуюся даты и времени работы устройства. У большинства моделей эти данные с заданной периодичностью сменяют друг друга на табло. У многозоновых моделей показания отображаются в соответствующей зоне.

Чтобы снять показания, достаточно дождаться, пока на электронном счетчике электроэнергии появится соответствующая информация. Также можно несколько раз нажать на соответствующую кнопку «ввод», пока на табло не отобразиться соответствующая информация, которую следует записать на специально подготовленный листок.

Снимать показания с электронных приборов надо по всем правилам

Как снять показания со счетчика Меркурий 200

Производитель предлагает устройства двух типов: одно- и многотарифные. Первые маркируются как 200.00. У многотарифных в маркировке после точки не два нуля, а определенное цифровое значение: 01, 02 либо 03. Отдельные модели поставляются с пультом управления и могут иметь на табло различное количество зон.

На табло устройства Меркурий 200 поочередно отображаются:

  • время;
  • дата;
  • тарификация по зонам, с указанием дополнительных тарифов. Маркировка отображается в верхнем левом углу. Тарифы выводятся по очереди, что позволяет записать показания потребленной электроэнергии. Значения, располагающиеся после запятой, следует отбрасывать.

Смена данных осуществляется через 5÷10 секунд. Если этого времени недостаточно, можно выполнить переключение тарифов при помощи кнопки «Ввод».

На дисплее счетчика «Меркурий 200» отображается вся необходимая информация

Как снять показания счетчика электроэнергии Меркурий 230

Модель является трехфазной. Расчет показаний осуществляется сразу по нескольким тарифам. На табло прибора можно увидеть данные, относящиеся к конкретному тарифу.

Давайте рассмотрим, как снять показания счетчика электроэнергии Меркурий 230

Следует обратить внимание на зонирование тарифов:

  • Т1 – пиковая зона;
  • Т2 – ночной период;
  • Т3 – полупиковая зона;
  • Т4 – льготный период.

Показания счетчика за свет снимают в следующей последовательности:

ФотоОписание операций
Кнопка «ВВОД» на передней панели позволяет произвести переключение выводимой информации.
Тариф Т1, соответствующий пиковой зоне. Значимыми являются цифры до запятой.
После нажатия на кнопку «ВВОД» отображаются показания, соответствующие тарифу Т2.
Еще одно нажатие позволит увидеть показания для третьего тарифа.
Последующее нажатие отобразит данные для Т4.
Если оплата производится не по дифференцированному тарифу, следует нажать кнопку еще раз, чтобы увидеть суммарное значение.

Как снять показания счетчика электроэнергии Энергомера

Производитель предлагает прибор в различных модификациях. Можно выбрать одно- и многотарифный счетчик. Последние более популярны.Количество кнопок на передней панели счетчика зависит от его конструктивных особенностей. Как правило, их 2 либо 3. Данные отражаются по тарифным зонам.

Для просмотра цифровых значений следует нажимать на кнопку «ПРСМ». Если еще остались вопросы о том, как считать показания счетчика электроэнергии, стоит внимательно прочитать инструкцию, прилагаемую к прибору учета.

«Энергомера» – прибор, имеющий различные модификации

Как снять показания со счетчика Микрон

Многотарифный прибор, оснащенный кнопкой ввода. Для вывода необходимых показаний на нее последовательно нажимают, чтобы на табло появились актуальные значения. Напротив маркировки тарифа, например, Т1 и значения, которое следует учитывать при расчете (R+), появятся «галочки». Это сделано для того, чтобы абонент точно знал,какие показания счетчика электроэнергии нужно передавать. Отняв от текущего значения показания за предыдущий месяц, можно будет узнать расход по тарифу Т1. Для перехода на показания, соответствующие следующей зоне, следует нажать на кнопку ввода, после чего «галочка» с Т1 переместиться на Т2.

«Микрон» – многотарифный прибор учета

Как снять показания со счетчика Saiman

Устройство отличается простотой исполнения. Счетчики Saiman не имеют специальной кнопки вводы, предназначенной для пролистывания данных. Для съема актуальных значений приходится дожидаться появления на табло прибора условного обозначения TOTAL и числовых данных. Информация отображается в следующей последовательности:

  • дата;
  • время;
  • номер прибора;
  • передаточное число (1600);
  • Если счетчик однотарифный, сразу высвечивается актуальное показание, если двухтарифный – Т1 и Т2 последовательно.

Saiman – качественный прибор, имеющий простое конструктивное исполнение

Средства учета электроэнергии

Средства учета электроэнергии — это устройства, обеспечивающие измерение и учет; к ним относятся: счетчики электрической энергии (активной и реактивной); измерительные трансформаторы тока и напряжения; телеметрические датчики; информационно-измерительные системы и их линии связи. Измерительным комплексом средств учета электроэнергии называется совокупность соединенных между собой по установленной схеме устройств. Совокупность измерительных комплексов, установленных на одном объекте (например, на предприятии), называется системой учета электроэнергии.

Различают счетчики непосредственного включения в сеть и счетчики, предназначенные для подключения к измерительным трансформаторов тока и напряжения. В последнем случае показания счетчика умножают на расчетный коэффициент Кр, равный произведению соответствующих коэффициентов трансформации: Ар = К,Ки. Есть счетчики, заранее отградуированные для работы с конкретными измерительными трансформаторами, которые указаны на их табличке. Такие счетчики называются трансформаторными; пересчет их показаний не требуется.

В качестве расчетных приборов учета используют однофазные и трехфазные счетчики двух типов: индукционные и статические (электронные). В индукционном счетчике имеется подвижный диск, по которому протекают токи, индуцированные магнитным полем токопроводящих катушек. В электронном счетчике переменный ток и напряжение воздействуют на твердотельные (электронные) элементы для создания на выходе импульсов, число которых пропорционально измеряемой активной энергии.

Счетный механизм представляет собой электромеханическое или электронное устройство, содержит запоминающее устройство и дисплей. В последние годы повсеместно идет переход с индукционных счетчиков на электронные, обеспечивающие более высокую точность, возможность хранения и передачи данных, меньшую вероятность вмешательства в работу прибора в целях искажения его показаний. Электронный счетчик может быть многотарифным, если в нем есть набор счетных механизмов, каждый из которых работает в установленные интервалы времени, соответствующие различным тарифам. Использование таких счетчиков дает потребителю возможность выбора тарифа, дифференцированного по времени суток.

Система учета электроэнергии должна быть защищена от воздействия электромагнитных полей (сверх установленных техническими условиями), механических повреждений и несанкционированного доступа. На счетчиках устанавливают два типа пломб: заводские пломбы на креплении кожухов, не допускающие проникновение внутрь механизма счетчика, и пломбы организации (субъекта электроэнергетики), с которой осуществляются финансовые расчеты.

Счетчики активной энергии изготавливают следующих классов точности (обозначает наибольшую относительную погрешность в процентах): индукционные — 0,5; 1,0; 2,0 и 2,5; электронные — 1; 2; 0,2S; 0,5S. Требования к классу точности определяют в зависимости от цели и места установки системы учета; ряд требований определены в правовых и нормативных документах. Рынок электроэнергии предъявляет повышенные требования к точности приборов учета.

На розничных рынках электроэнергии должны использоваться приборы учета следующих классов точности:

  • для потребителей, присоединенная мощность которых не превышает 750 кВ • А (в том числе граждан), — 2,0 и выше; более 750 кВ • А — 1,0 и выше.
  • При подключении новых потребителей до 750 кВ • А или замене приборов учета классы точности следует повышать до 1,0 на напряжении до 35 кВ и до 0,5S на напряжении ПО кВ и выше.
  • Потребители с присоединенной мощностью более 750 кВА обязаны устанавливать приборы учета, позволяющие измерять почасовые объемы потребления электрической энергии, класса точности 0,5S и выше, в том числе включенные в состав автоматизированной измерительной системы коммерческого учета с хранением и передачей данных на вышестоящие уровни.

Если расчетный прибор учета расположен не на границе балансовой принадлежности электрических сетей, то объем отпущенной потребителю электроэнергии обычно корректируется с учетом величины нормативных потерь электрической энергии, возникающих на участке сети от границы до места установки прибора учета. Величина нормативных потерь определяется в соответствии с методикой выполнения измерений, согласовываемой сторонами. Возможно применение приборов учета, в которых заложены соответствующие алгоритмы определения потерь, тогда их показания используют для расчетов.
