Двухтрубная система отопления частного дома: схемы устройства + обзор преимуществ

Три совета по выбору схемы разводки

1. Когда речь идет об отоплении частного дома с подвалом, то не стоит экономить на количестве секций радиаторов, а обе трубы разместить в подвальном помещении. Дома будет тепло, и стены останутся сухими.
2. При высоте потолков выше 3,5 метров эффективно использование только верхней разводки.
3. Если в доме предполагается евроремонт, и вид радиаторов совсем не кстати – можно пойти на хитрость и сделать двухтрубную безбатарейную разводку отопления (система теплый пол).

Обо всем и не только…

Двухтрубная система отопления частного дома с принудительной циркуляцией проста для проектировки и легка в монтаже. Можно не соблюдать уклоны, переходы диаметров труб магистрали. Даже отсутствие расширительного бака не является проблемой – насос продавит систему, построенную даже “в гору”.

Исключением являются лишь места изгибов труб и резьбовые соединения типа фиттингов, потому что в них может образоваться воздушная пробка (завоздушивание). Единственный, но очень ощутимый минус двухтрубной системы с принудительной циркуляцией – энергозависимость насоса.

При нестабильном энергоснабжении существует риск остановки насоса и, как следствие, всей системы. В зимний период это опасно и может привести размораживанию системы отопления.

Естественное движение теплоносителя в системе делает ее абсолютно независимой от внешних факторов. Соответственно повышается экономичность (отсутствие потребления электричества) и безопасность. Но принцип естественной циркуляции воды требует особых условий в проектировке и реализации системы.

Схема с естественной циркуляцией теплоносителя.

Верхняя разводка применяется для помещений с высотой потолка выше 3,5 метров. Преимущественно, верхняя труба (подача) проходит под потолком, а обратка в подвальном помещении. В новых проектах каркасных загородных домов подвальное помещение отсутствует в принципе, поэтому обратка прокладывается либо под черновым полом, либо на высоте 3-5 см от уровня чистового пола или напольного покрытия. Как частный случай такой схемы – вариант с двумя уровнями батарей: внизу и симметрично вверху. Такая модель актуальна для построек с высокими потолками и окнами – большими и расположенными через небольшой промежуток.

Разберем последнюю переменную – количество колец (или веток). Разделение на несколько независимых частей более характерно для самотечной системы. В виду достаточно быстрого движения воды при принудительной циркуляции все батареи имеют практически одинаковую температуру, чего не скажешь о самотеке. Именно для этого применяют разделение – чтобы уменьшить длину подачи, то есть ускорить доставку нагретой котлом воды до всех батарей.

Также принято использовать краны и заглушки.

Краны (обычно шаровые) устанавливаются на все трубы подпитки батарей и слива с них. Таким образом, регулируя проходимость трубы подачи, достигается баланс температур на разных батареях в независимости от последовательности их установки.

На сливах краны нужны для того, чтобы не сбить циркуляцию с толку (когда обратка догоняет подачу и происходит остановка движения или реверс теплоносителя). Не смотря на кажущуюся сложность системы естественной циркуляции, она стоит того, чтобы ее проектировать и монтировать, ее надежность и долговечность проверена временем.

Особенности функционирования принудительной системы обогрева

Отопительная схема, в которой топливо циркулирует естественным образом, максимально проста. В такой цепочке теплоноситель нагревается в котле и, в соответствии с законами термодинамики, устремляется вверх по стояку. Достигнув радиаторов, носитель отдает часть  тепловой энергии, температура его снижается. Под гнетом вновь пребывающих доз тепла, остывшее топливо опускается обратно в котел  для повторения цикла.

Такая элементарная схема имеет существенные недостатки, особенно в совокупности с однотрубным типом разводки:

• Тепло распределяется неравномерно: в помещениях, которые расположены рядом с источником теплоснабжения (котлом), температура выше, чем в тех, что находятся на большем от него расстоянии.
• Система с естественной циркуляцией потребляет значительное количество отопительного материала, что говорит не в пользу ее рациональности.Частично нейтрализовать эти проблемы позволяет обустройство двухтрубной разводки.

Эффективность отопительной схемы с принудительной циркуляцией обусловлена включением в нее насоса. Его функцией является придание движению топлива по тепломагистрали большей скорости. Величина этого показателя находится в прямой зависимости с температурой обогреваемых помещений.

Присутствие в системе отопления циркуляционного насоса наделяет ее неоспоримыми преимуществами:

• экономичность. Связана как с рациональным расходованием  теплоресурса, так и с разумными финансовыми затратами на приобретение труб небольшого диаметра;
• эргономичность. Негромоздкая конструкция позволяет спрятать ее элементы в стенах, под полом и т.п.;
• возможность функционирование в отопительных проектах любой сложности с различным сочетанием обогревательного оборудования. В отопительной схеме могут присутствовать и радиаторы, и тепловые завесы, и полы с подогревом.Основным поводом для беспокойства при проектировании системы отопления с принудительной циркуляцией является бесперебойная подача электроэнергии, поскольку приводить насос в действие призвано именно электричество. Неплохо поэтому позаботиться о резервном источнике электроснабжения.

5 Горизонтальные и вертикальные конструкции

Отличаются такие конструкции расположением подающего главного трубопровода. Существует разновидность подключения радиаторов к горизонтальной магистрали. Такой метод используется в одноэтажных зданиях большой площади. Стояки обычно располагаются в коридоре или подсобных помещениях.

К плюсам такой конструкции относится небольшая стоимость и легкость установки. Среди недостатков системы выделяется частое завоздушивание трубопроводов и приборов отопления. В многоэтажных зданиях радиаторы подсоединяются к вертикально расположенному стояку. Вертикальный способ считается наиболее сложным и дорогостоящим.

К преимуществам можно отнести отсутствие воздушных пробок, так как воздух поднимается по стоякам вверх к расширительной емкости. В современных частных домах все чаще устанавливается двухтрубная схема отопления, так как она надежнее и эффективнее однотрубной.

Открытая и закрытая отопительные системы

Функционирование открытой системы отопления осуществляется во многих многоквартирных домах. Для этого применяется специальная расширительная емкость. При эксплуатации излишки попадают в эту емкость. В системе может отсутствовать герметичность, поэтому весь процесс сопровождается испарением паров. Открытый вариант не предусматривает наличия встроенного насоса. Конструкция по монтажу достаточно простая и легкая.

• равномерный прогрев помещения;
• простота эксплуатации;
• долговечная;
• система может работать даже при отключенном электричестве;
• отсутствие необходимости установки дополнительного насоса;

Закрытая система отопления полностью герметична и не выделяет паров при эксплуатации. Движение потока воды осуществляется при помощи насоса. В данной системе полностью отсутствует естественная циркуляция. Если начинают появляется излишки воды, то срабатывает клапан и происходит испарение жидкости для снижения уровня воды.

Достоинства закрытого типа:

• надежность и прочность;
• возможность отрегулировать уровень давления в системе;
• доступность;
• устойчива к низким температурам;
• возможность применить дополнительные обогреватели;

Однотрубная система отопления

Этот вариант используется в тех случаях, когда необходимо провести коммуникации быстро и с минимальными затратами.

Применяется в жилищном, частном и промышленном строительстве. Особенностью такого решения является отсутствие магистрали обратной подачи воды. Батареи подключаются последовательно, сборка производится в сжатые сроки и не требует сложных предварительных расчетов.

Как работает однотрубная магистраль

В таких конструкциях теплоноситель подается в верхнюю точку и стекает вниз, последовательно проходя через нагревательные элементы. При обустройстве многоэтажного дома практикуется установка промежуточного насоса, создающего необходимое давление в подающей трубе для продавливания горячей воды по замкнутому контуру.

Вертикальная и горизонтальная схемы

Строительство однотрубной магистрали осуществляется в вертикальной и горизонтальной ориентации. Вертикальная разводка устанавливается в зданиях, имеющих два и более этажа. Теплоноситель подается в радиаторы, начиная с самого верхнего. Горизонтальная отопительная магистраль чаще всего применяется для обустройства одноуровневых строений — домов, дач, складов, офисов и прочих коммерческих объектов.

Схема разводки трубопровода предполагает горизонтальное расположение стояка с последовательным его подводом к батареям.

Плюсы и минусы

Однотрубный вариант конструкции отопительной магистрали имеет следующие достоинства:

Монтаж проводится быстро, что немаловажно при современных требованиях темпов строительства. Кроме этого, внешний вид однотрубного коллектора высотой несколько метров выигрывает в сравнении со сложной системой из двух линий.
Небольшой бюджет

Расчет расходов показывает, что для строительства требуется минимальное количество труб, фитингов и арматуры.
Если потребители устанавливаются на байпас, то появляется возможность регулировать баланс тепла отдельно в каждой комнате.
Использование современных запорных устройств дает возможность модернизировать и совершенствовать магистраль. Это позволяет осуществлять замену радиаторов, врезку приборов, другие усовершенствования без длительной остановки системы и слива из нее воды.

Есть у этой конструкции и свои недостатки:

• Последовательное расположение батарей не исключает возможность регулировать в них температуру нагрева по отдельности. Это влечет охлаждение всех остальных радиаторов.
• Ограниченное количество батарей на одной линии. Больше 10 их ставить нецелесообразно, так как на нижних уровнях температура будет ниже допустимого.
• Необходимость установки насоса. Это мероприятие требует дополнительных денежных вложений. Силовая установка может стать причиной гидроудара и повреждения магистралей.
• В частном доме потребуется установка расширительного бака с краном для стравливания воздуха. А для этого требуется место и проведение утеплительных мероприятий.

Что лучше?

Что выбрать: одно- или двухтрубную конструкцию, решать мастеру индивидуально. Каждая из них имеет свои положительные отрицательные свойства, связанные с особенностями проектирования, строительства, проведением регламентных работ и внесением усовершенствований.

Для небольшого дома высотой до трех этажей вариант с одним стояком может быть идеальным решением, когда при минимальных вложениях достигается качественный результат. Но, следует помнить, что в таких случаях значительно затрудняется процесс монтажа дополнительного оборудования и замены отслуживших свое радиаторов.

Почему выбирают такую систему

Двухтрубное водяное отопление постепенно вытесняет традиционные однотрубные конструкции, поскольку его преимущества очевидны и очень весомы:

• Каждый из включенных в систему радиаторов получает теплоноситель с определенной температурой, причем для всех она одинакова.
• Возможность проводить регулировки для каждой батареи. При желании владелец может поставить термостат на каждый из отопительных приборов, что позволит ему получить нужную температуру в помещении. При этом теплоотдача остальных радиаторов в здании останется прежней.
• Относительно небольшие потери давления в системе. Это дает возможность использовать для работы в системе экономичный циркуляционный насос сравнительно малой мощности.
• При поломке одного или даже нескольких радиаторов система может продолжать свою работу. Наличие запорной арматуры на подводящих трубах позволяет проводить ремонтные и монтажные работы без ее остановки.
• Возможность монтажа в здании любой этажности и площади. Потребуется только подобрать оптимально подходящий тип двухтрубной системы.

К недостаткам таких систем обычно относят сложность монтажа и большую, в сравнении с однотрубными конструкциями, стоимость. Это связано с двойным количеством труб, которые приходится устанавливать.

Однако надо учитывать, что для обустройства двухтрубной системы используются трубы и комплектующие небольшого диаметра, что дает определенную экономию средств. В итоге стоимость системы получается не намного выше, чем у однотрубного аналога, а преимуществ при этом она дает намного больше.

Одно из значимых преимуществ двухтрубной отопительной системы — возможность эффективной регулировки температуры в помещении

Балансировка

Что такое балансировка и зачем она нужна?

Чтобы объяснить это, мне нужно разъяснить еще пару понятий.

Тупиковой системой отопления частного дома называется контур, в котором при переходе теплоносителя из подающей в обратную нитку направление его движения меняется на противоположное. Тупиковые схемы применяются в том случае, если разводке по замкнутому кольцу мешает панорамное окно, высокий проем или другое препятствие;

Тупиковая двухтрубная система для двух этажей.

Попутная система (она же — петля Тихельмана) означает, что вода движется в одном направлении и по подаче, и по обратке.

Петля Тихельмана фактически представляет собой несколько параллельных контуров одинаковой протяженности и одинакового гидравлического сопротивления. Температура батарей в такой системе отопления всегда будет примерно одинаковой.

Петля Тихельмана — несколько параллельных контуров одинаковой протяженности.

С тупиковой системой все гораздо сложнее. Перемычки между розливами подачи и обратки с радиаторами на них — это несколько контуров разной длины и, соответственно, с разным гидравлическим сопротивлением.

Как нетрудно догадаться, разница в гидравлическом сопротивлении повлияет на скорость циркуляции теплоносителя через ближние и дальние от котла батареи. Основной объем воды двинется по короткому пути; дальние приборы будут заметно холоднее, а в сильные морозы они и вовсе могут быть разморожены. Прецеденты на моей памяти были, и не раз.

Двухтрубный контур до и после балансировки.

Чтобы решить эту проблему, проходимость подводок ближних к котлу радиаторов искусственно ограничивается дросселированием. Для этой цели используются дроссели, позволяющие выполнить регулировку своими руками, или термоголовки, регулирующие проходимость в автоматическом режиме и поддерживающие заданную температуру.

Дроссель на фото позволяет ограничить проходимость подводки.

Сравнительная характеристика открытых и закрытых систем отопления

Какая лучше система отопления закрытая или открытая? На этот вопрос ответят характеристики каждого из предложенных вариантов.

Какая система отопления лучше

Открытая система является простой, энергонезависимой и с естественной циркуляцией. Функционирует она только на воде. Работа основана на законах термодинамики. На выходе из котла создаётся повышенное давление, далее горячая вода проходит по трубам в область с более низким давлением, при прохождении теряя температуру.Охлажденная водавозвращается обратно в котёл и снова нагревается. Таким образом, происходит естественная циркуляция теплоносителя.

Для открытой системы обязательно наличие расширительного бака, который принимает на себя излишки воды после ее расширения. Если в зимний период отоплением не пользуются, то из них в обязательном порядке сливается теплоноситель. Это предупредит его замерзание внутри системы.

Установка расширительного бака выполняется на самом верхнем уровне здания, тогда как монтаж котла проводят внизу, в подвальном или подсобном помещении. Это нужно для того, чтобы вода в трубопроводе циркулировала равномерней, а сама работа отопительной системы была эффективной.

В закрытой системе отопления все элементы герметичны, отсутствует испарение воды. Система включает в себя трубы, котёл, радиаторы, расширительный бак и насос. За счет последнего элемента происходит циркуляция теплоносителя по магистрали.

В процессе работы жидкость расширяется выше определенного уровня. Тогда клапан расширительного бачка открывается и устраняет ее излишки. Когда температура в системе понижается, теплоноситель закачивается обратно в систему. Есть некоторые критерии, которые различают между собой системы закрытого и открытого типа.

1. Место размещения расширительного бака. В открытой системе его монтируют в наивысшей точке, для закрытой месторасположение не имеет значения.
2. В закрытой системе присутствует постоянное атмосферное давление, находящееся на одном уровне.
3. Открытая система требует прокладки труб большого диаметра, что не очень привлекательно смотрится в помещении и усложняет процесс их монтажа.
4. На обустройство закрытой системы уйдет меньше денег, она более выигрышно смотрится в интерьере, а тонкие трубы легче замаскировать.

Выбор закрытой или открытой отопительной системы зависит от индивидуальных предпочтений. Оба варианта  имеют разные параметры и функционал, различаются по характеристикам.

Монтажные работы

При выполнении работ по монтажу двухтрубной отопительной системы собственными силами нужно придерживаться определенных технологических регламентов:

В первую очередь, очень важно сориентироваться с выбором отопительной системы, которая предусматривается для отдельно взятого дома. Разумеется, что самым оптимальным будет монтаж той системы, энергетические ресурсы которой будут доступны и в то же время экономичны. Собственно, экономичность в обогреве частного дома на текущий момент очень важна для основной массы домовладельцев

Если к дому проведено газовое снабжение, можно не задумываясь монтировать водяную отопительную систему, оснащенную двумя котлами, один из которых ключевой – газовый, а второй – резервный, для твердых горючих веществ, либо электрический. Следующий этап – обращение в бюро разработки проектной документации. Там будут сделаны нужные расчеты, составлены все документы по проекту и сделаны чертежи по обогреву дома. После этого можно заняться приобретением требуемого оснащения и материалов

Собственно, экономичность в обогреве частного дома на текущий момент очень важна для основной массы домовладельцев. Если к дому проведено газовое снабжение, можно не задумываясь монтировать водяную отопительную систему, оснащенную двумя котлами, один из которых ключевой – газовый, а второй – резервный, для твердых горючих веществ, либо электрический. Следующий этап – обращение в бюро разработки проектной документации. Там будут сделаны нужные расчеты, составлены все документы по проекту и сделаны чертежи по обогреву дома. После этого можно заняться приобретением требуемого оснащения и материалов.

Разберем процесс монтажа на примере одноэтажного дома, где соорудим нижнюю горизонтальную разводку тепловых коммуникаций.

Начнем с котла (водонагревателя), который необходимо поставить, принимая в расчет его вес, на крепкую основу из бетона в специализированном помещении – котельной. Желательно, чтобы это было отдельное либо же подвальное помещение, оснащенное хорошей вентиляцией.

Мощность водонагревателя рассчитывается соответственно потребности 100 Вт на 1 м2 жилой площади.

К присоединительному патрубку котла подключается горячая магистраль, которая проводится далее по периметру дома с подключением отопительных батарей. На входе и выходе радиаторов необходимо врезать шаровые краны, которые позволят при возникшей необходимости отключать котел. Обязателен также и монтаж терморегуляторов. Благодаря их наличию можно настраивать требуемый температурный режим либо перекрывать по потребности движение теплоносителя.

Поблизости от выхода из котла от горячей линии надо вывести вертикальный патрубок, к которому подсоединяется мембранный расширительный бачок, корректирующий давление в системе при нагревании воды.

От каждого радиатора отводится патрубок, который подсоединяется к обратной трубе, которая проводится параллельно горячей трассе и в итоге подсоединяется к входящему патрубку котла.

Способ подсоединения патрубков к магистралям и радиаторам зависит от материала, из которого произведены трубы. Если это полипропилен, потребуется специализированная сварочная установка. С металлопластиковыми трубами легче, – все соединения осуществляются посредством переходных соединений из латуни, вследствие этого данный вариант проще выполнить своими руками.

В магистрали не должно быть прямых и острых углов, поскольку увеличится сопротивление. Вентили и краны должны совпадать с размерами труб. При устройстве системы с верхней разводкой расширительный бачок располагают на теплом чердаке.

Требования к индивидуальной системе отопления

Тепловой узел следует формировать таким образом, чтобы он соответствовал проекту здания. Расположение элементов функционального типа должно быть удобным для использования и проведения плановых работ по ремонту так, чтобы не были нарушены конструктивные целостности дома.

Итак, вот список базовых требований, которые предъявлены к современным системам отопления:

• Простота монтажных работ и технического обслуживания.
• Энергоэффективность.
• Высокие показатели тепловой отдачи.
• Частичная (а лучше полная) независимость от электрической энергии.

Своя система отопления должна помогать создать в доме комфорт и приятный для всех жильцов микроклимат в зимнее время года, а также быть надежным и экономичным в эксплуатации. Правильно установленная разводная линия в отоплении дает возможность создать равномерное прогревание воздуха в каждой комнате дома за небольшое количество времени.

3 Верхняя разводка

высокое давление

Такой факт позволяет при естественной циркуляции использовать трубы одинакового диаметра. Единственной проблемой может стать расширительный бак, который находится обычно на неотапливаемом чердаке. Если его расположить внутри перекрытия, чтобы нижняя часть емкости обогревалась, то эта проблема будет решена. Обратная линия трубопроводов располагается как можно ближе к полу, или ее скрывают под ним.

Выглядит такая схема не очень привлекательно, а часть тепла теряется вверху помещения, что делает такую схему менее эффективной. Наибольший эффект от подобной разводки можно получить в двухэтажном загородном доме, поскольку циркуляция будет обеспечена перепадом высот между верхним расположением приборов отопления и котлом.

Обычно источник тепла устанавливается на 0,5 м ниже уровня радиаторов первого этажа. От котла нагретый теплоноситель поступает в расширительную емкость, а оттуда по магистрали он распределяется в радиаторы. Если котловое оборудование энергонезависимое, то такую систему называют полностью автономной.

https://youtube.com/watch?v=vkXy8qoEukQ

Кроме того, можно применить комбинированную конструкцию. На верхнем этаже однотрубная схема собирается для системы «теплый пол», а двухтрубная монтируется на первом этаже. Преимуществом двухтрубной схемы с верхней разводкой считается:

• высокая скорость движения теплоносителя;
• отсутствие завоздушивания системы;
• возможность регулирования температуры теплоносителя.

У отопительной схемы такого типа существует ряд недостатков: непривлекательный вид комнат, большой расход комплектующих, невозможность обогреть обширные площади и так далее. Но все же эта система пользуется популярностью и нередко применяется владельцами частных домов.

Подача теплообменника

Подача воды или другого вида теплообменника в нагревающие элементы бывает верхней и нижней. При верхней подаче в двухтрубной системе отопления разводка труб находится под потолком и от нее к батареям спускаются трубы. Этот способ с легкостью позволяет организовать естественную циркуляцию теплообменника при условии наклона труб.

Двухтрубная система отопления с нижней разводкой – это способ параллельного монтирования трубы подачи и обратки снизу.

При этом труба подачи расположена выше обратки, обе они могут проходить в подвале, а к радиатору подключаются через отверстие, проделанное в полу.

Итак, двухтрубные системы отопления весьма популярны, широко применяются, имеют множество вариаций, подходящих оптимально конкретному виду жилья или иных помещений. Вам остается только взвесить все «ЗА» и «ПРОТИВ» для вашего случая.

Двухтрубная система отопления

Принцип работы двухтрубной системы отопления несколько отличается от той, что была описана выше. В данном случае теплоноситель поднимается по стояку и подводится к каждой батарее отопления. А потом по обратке возвращается назад в трубопровод, который транспортирует его в отопительный котел.

При такой схеме радиатор обслуживается двумя трубами — подачей и обраткой, поэтому система называется двухтрубной.

Какие преимущества обеспечивает такая разводка?

Двухтрубная магистраль

На что можно рассчитывать, выбрав данный вариант организации отопления частного и жилого многоквартирного дома?

• Подобная система позволяет организовать равномерный обогрев каждого радиатора. В любую батарею, на каком бы этаже она ни находилась, горячая вода поступает с одинаковой температурой. При желании на радиатор можно установить термостат, и тогда погода в доме поддается самостоятельной регулировке. На теплоотдачу радиаторов, установленных в других квартирах, использование термостата в отдельно взятом помещении никак не влияет.
• В двухтрубной обвязке при циркуляции теплоносителя нет больших потерь давления. Поэтому для нормального функционирования системы мощный гидравлический насос не нужен. Вода способна циркулировать благодаря гравитационной силе, то есть самотеком. А если напор воды слабый, достаточно установить маломощную насосную установку, более экономичную и простую в обслуживании.
• При помощи запорной аппаратуры, байпасов и вентилей легко организовать такие схемы, которые позволят ремонтировать при необходимости один отопительный прибор, не отключая все отопление дома.
• Еще один дополнительный бонус двухтрубной обвязки — возможность использования попутного и тупикового движения горячей воды.

Что такое попутная схема? Это когда вода и в подаче, и в обратке течет в одном направлении. В тупиковой схеме вода в подаче и обратке циркулирует в противоположных направлениях. При попутном движении при условии использования радиаторов одинаковой мощности устанавливается идеальная гидравлическая балансировка. Поэтому нет необходимости дополнительно использовать батарейные клапаны предварительной настройки.

Если отопительные приборы имеют разную мощность, придется высчитывать теплопотери каждого, проводить расчет и увязывать радиаторы при помощи термостатических клапанов. Сделать это самостоятельно без знаний и умений очень сложно.

Обратите внимание! Попутный гидравлический самотек используется там, где монтируются трубопроводные магистрали большой протяженности. Для коротких систем применяется тупиковая схема движения теплоносителя

Классификация двухтрубной системы отопления

Виды систем

Классификация двухтрубной обвязки производится по расположению трубопровода и по способу обустройства разводной системы.

По расположению трубопровода она делится на вертикальную и горизонтальную. При вертикальной схеме все батареи подключаются к вертикальному стояку. Применяется чаще всего такой вариант в многоквартирных домах. Главное преимущество данного подключения — отсутствие воздушных пробок.

Для частного дома большой площади специалисты рекомендуют выбирать горизонтальную двухтрубную разводку и устанавливать сразу в каждый радиатор кран Маевского. Он нужен для стравливания воздуха, а пример его правильного монтажа был уже не раз детально описан в предыдущих статьях.

По способу разводки двухтрубная система может быть с нижней и верхней обвязкой. В этом случае стояк подачи горячей воды помещается в цокольном этаже или подвале. Обратная магистраль располагается здесь же, но устанавливается ниже подачи. Все радиаторы находятся наверху. К общему контуру подключается верхняя воздушная линия, позволяющая выводить из системы лишний воздух.

При монтаже верхней обвязки вся разводящая магистраль монтируется на утепленном чердаке здания. Там же устанавливается и расширительный бак. Использовать такую схему нельзя при наличии плоской крыши.

Недостатки двухтрубной системы

Двухконтурная система

Сравнивая две схемы обвязки батарей, легко сделать вывод, какая лучше. Двухтрубная в любом случае намного эффективнее. Но у нее есть один существенный недостаток. На ее сборку понадобится вдвое больше труб. Кроме того, к ним в комплекте идет большое количество крепежных элементов, вентилей и фасонных деталей, поэтому монтаж двухтрубной системы обходится гораздо дороже.

До недавнего времени, когда для сборки двухтрубной обвязки использовались стальные трубы и трудоемкие процессы их сварки, сумма выходила запредельной. С появлением металлопластика и технологии горячей пайки прокладка двухтрубной магистрали стала доступной практически всем.

Способы организации системы

Различают вертикальный и горизонтальный способы установки двухтрубной системы. На фото двухтрубные системы отопления этих видов четко отличаются друг от друга.

Вертикальная система отлично подходит для многоэтажек и представляет собой подключение радиаторов с разных этажей к одному стояку.

Воздух в такой системе поднимается вверх, где-либо выходит через бак, либо спускается с помощью вентеля. Удобны в эксплуатации и установке.  В вертикальных системах чаще используют естественную циркуляцию теплоносителя.

При горизонтальной разводке трубы проводятся по поверхности пола или под ним. Трубы устанавливают под наклоном, обязательно устанавливается насос для устранения воздушных пробок. Горизонтальная система актуальна для одноэтажных или двухэтажных домов.

Материалы и комплектующие

Полимерные трубы и фитинги к ним

Вид и количество материалов, комплектующих и оборудования для двухтрубной отопительной системы, определяется на этапе проектирования.

Для монтажа отопительной двухтрубной системы необходимо приобрести:

• котел
• радиаторы
• расширительный бак
• трубы
• фитинги
• сгоны
• воздухоотводчики
• аварийный клапан
• циркуляционный насос (опционально)

Критерии выбора

Котел выбирают с учетом доступности и стоимости топлива, расчетной мощности системы, требований к уровню автоматизации. Наибольшей популярностью пользуются газовые и твердотопливные котлы.

Виды радиаторов

Радиаторы, представленные на рынке, изготавливаются из:

• чугуна
• алюминия
• стали
• меди
• сочетания стали (труба) и алюминия (оребрение)

При выборе радиатора обращают внимание на технические характеристики, долговечность и надежность прибора, удобство в монтаже, дизайн, принцип подключения. К примеру, из-за инертности чугунных батарей на них нет смысла устанавливать термостаты для регулировки микроклимата

Стальные и биметаллические радиаторы склонны к коррозии, и их лучше использовать в составе отопительных систем закрытого типа.

Полипропиленовые трубы

Для прокладки трубопровода используются трубы:

• стальные (из обычной или легированной нержавеющей стали)
• медные
• полипропиленовые, армированные стекловолокном или алюминиевой фольгой
• из сшитого полиэтилена
• металлопластиковые

При выборе учитывают долговечность, устойчивость к коррозии, пригодность к скрытой прокладке (под стяжкой), стоимость. Монтаж полимерных труб можно выполнить самостоятельно, а прокладка металлического трубопровода требует навыка работы со сварочным аппаратом (для крепления стальных элементов) или устройством для пайки меди. Фитинги должны соответствовать трубам.

ТОП-22 Самых популярных и некапризных декоративных кустарников для дачи или частного дома (90 Фото & Видео) +Отзывы

Что представляет собой двухтрубная система отопления

Конструкция состоит из котла, радиаторов, запорной арматуры и двух трубопроводов. Первый нужен для подачи теплоносителя к радиаторам, второй – для слива остывшей воды и транспортировки ее в котел нагрева. Цикл замкнутый, постоянный, подключение радиаторов может быть последовательным, но лучше делать параллельное, при котором в каждую батарею подается теплоноситель нужного температурного уровня.

Достоинства и недостатки системы

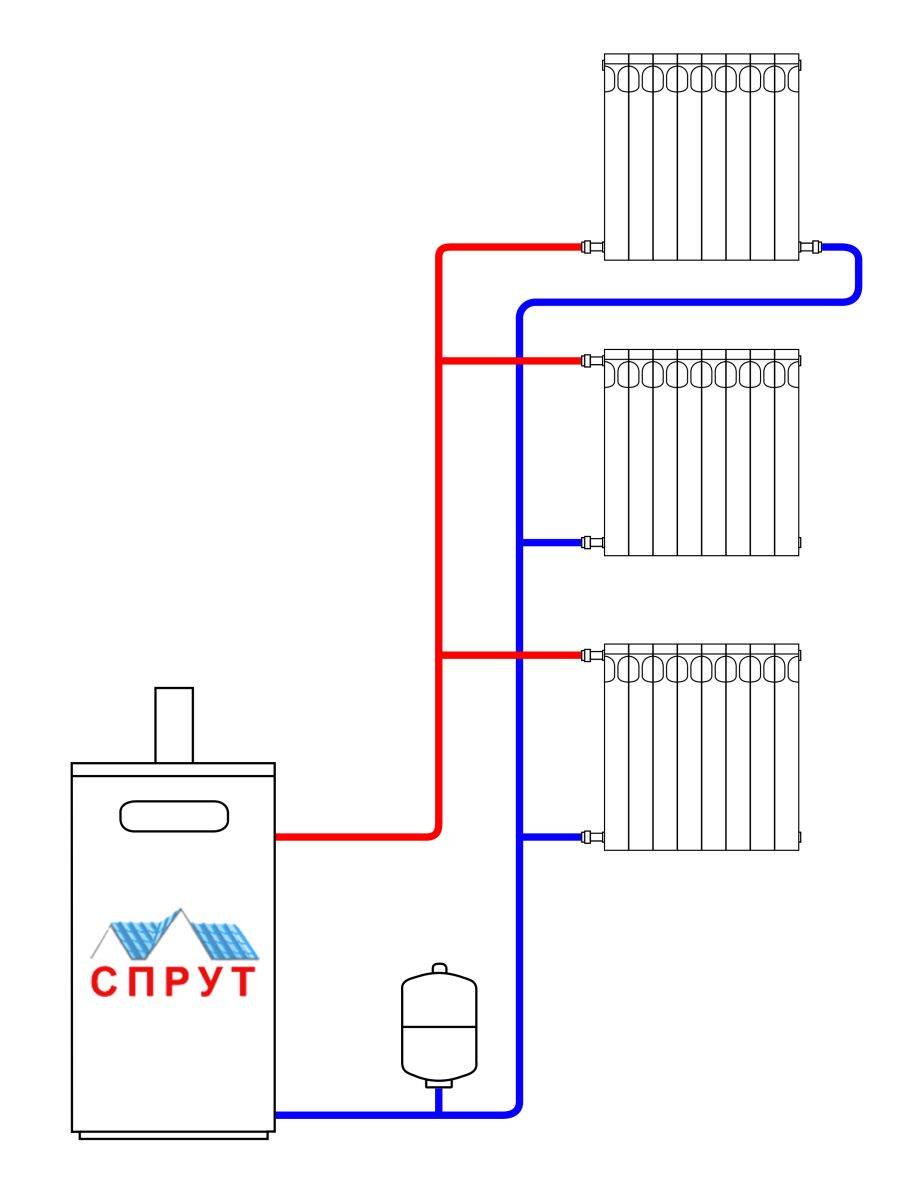

Преимущества двухконтурной схемы отопления:

• одинаковый температурный режим теплоносителя для каждого радиатора;
• возможность регулировать интенсивность обогрева в любой батарее путем установки термостата;
• возможность замены одного радиатора без уменьшения работы всей отопительной системы;
• двухконтурный вариант позволяет обогревать помещения площадью от 150 м2

К минусам относят увеличенный расход материалов – придется покупать вдвое больше труб, арматуры, крепежей, чем при формировании однотрубной системы. Также могут возникнуть сложности при формировании контуров.

Способы повышения тепловой инерции системы

Чтобы батареи не остывали слишком быстро, следует повысить тепловую инерцию.

Если зимы в вашем регионе холодные и вы обеспокоены тем, что при использовании ГВС батареи будут остывать, мы дадим вам несколько советов, как этого избежать. Само собой, в первую очередь необходимо позаботиться о хорошей теплоизоляции стен и окон, кровли и пола, но речь не об этом.

Единственный способ приостановить остывание теплоносителя – это повышение его теплоемкости. Этого можно добиться увеличением объема теплоносителя за счет использования труб большего диаметра.

Трубы большего диаметра повышают инерционность.

Кроме того, можно использовать массивные чугунные батареи с напольной установкой. Такие отопительные приборы остывают очень долго, так как их масса может достигать 100 кг.

Массивные чугунные батареи остывают намного дольше.

Наконец, как уже было сказано, можно встроить в систему тепловой аккумулятор – бак на несколько сотен литров (до 2000), включенный между котлом и системой отопления. Однако это нивелирует все преимущества схемы: она станет дороже и будет занимать лишнее место.

Схема подключения теплоаккумулятора.
