Выбор кабеля
Делать внутреннюю разводку лучше всего из медных проводов. Хотя алюминиевые им не уступят. Но тут есть один нюанс, который связан с правильно проведенном соединении участков в распределительной коробке. Как показывает практика, места соединений часто выходят из строя из-за окисления алюминиевого провода.
Еще один вопрос, какой провод выбрать: одножильный или многожильный? Одножильный имеет лучшую проводимость тока, поэтому именно его рекомендуют к применению в бытовой электрической разводке. Многожильный имеет высокую гибкость, что позволяет его сгибать в одном месте по несколько раз без ущерба качеству.
Одножильный или многожильный
При монтаже электропроводки обычно применяют провода и кабели марки ПВС, ВВГнг, ППВ, АППВ. В этом списке встречаются как гибкие кабели, так и с моножилой.
Здесь мы хотели бы сказать вам одну вещь. Если ваша проводка не будет шевелиться, то есть это не удлинитель, не место сгиба, которое постоянно меняет свое положение, то предпочтительно использовать моножилу.
В итоге, если проводников много, то площадь окисления намного больше, а значит токопроводящее сечение «тает» на много больше. Да, это процесс длительный, но и мы не думаем, что вы собрались менять проводку часто. Чем больше она проработает, тем лучше.
Особенно это эффект окисления будет сильно проявляться у краев реза кабеля, в помещениях с перепадом температуры и при повышенной влажности
Так что мы вам настоятельно рекомендуем использовать моножилу! Сечение моножилы кабеля или провода изменится со временем незначительно, а это так важно, при наших дальнейших расчетах
Медь или алюминий
В СССР большинство жилых домов оснащались алюминиевой проводкой, это было своеобразной нормой, стандартом и даже догмой. Нет, это совсем не значит, что страна была бедная, и не хватало на меди. Даже в некоторых случая наоборот.
Но видимо проектировщики электрических сетей решили, что экономически можно много сэкономить, если применять алюминий, а не медь. Действительно, темпы строительства были огромнейшие, достаточно вспомнить хрущевки, в которых все еще живет половина страны, а значит эффект от такой экономии был значительным. В этом можно не сомневаться.
Тем не менее, сегодня другие реалии, и алюминиевую проводку в новых жилых помещениях не применяют, только медную. Это исходит из норм ПУЭ пункт 7.1.34 «В зданиях следует применять кабели и провода с медными жилами…».
Так вот, мы вам настоятельно не рекомендуем экспериментировать и пробовать алюминий. Минусы его очевидны. Алюминиевые скрутки невозможно пропаять, так же очень трудно сварить, в итоге контакты в распределительных коробках могут со временем нарушиться. Алюминий очень хрупкий, два-три изгиба и провод отпал.
Будут постоянные проблемы с подключением его к розеткам, выключателем. Опять же если говорить о проводимой мощности, то медный провод с тем же сечением для алюминия 2,5 мм.кв. допускает длительный ток в 19А, а для меди в 25А. Здесь разница больше чем 1 КВт.
Так что еще раз повторимся — только медь! Далее мы и будем уже исходить из того, что сечение рассчитываем для медного провода, но в таблицах приведем значения и для алюминия. Мало ли что.
Различие проводников по материалу
Главными материалами, из которых создаются разные типы проводов, являются медь и алюминий. Реже жилы делаются из стальной проволоки. Виды кабелей и проводов и их назначение зависят от свойств, характеристик и положительных качеств того или иного материала.

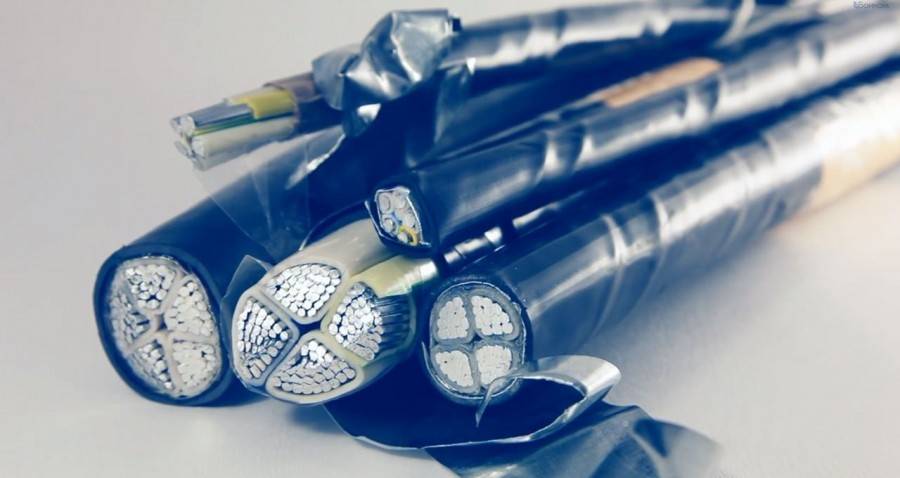

Алюминий

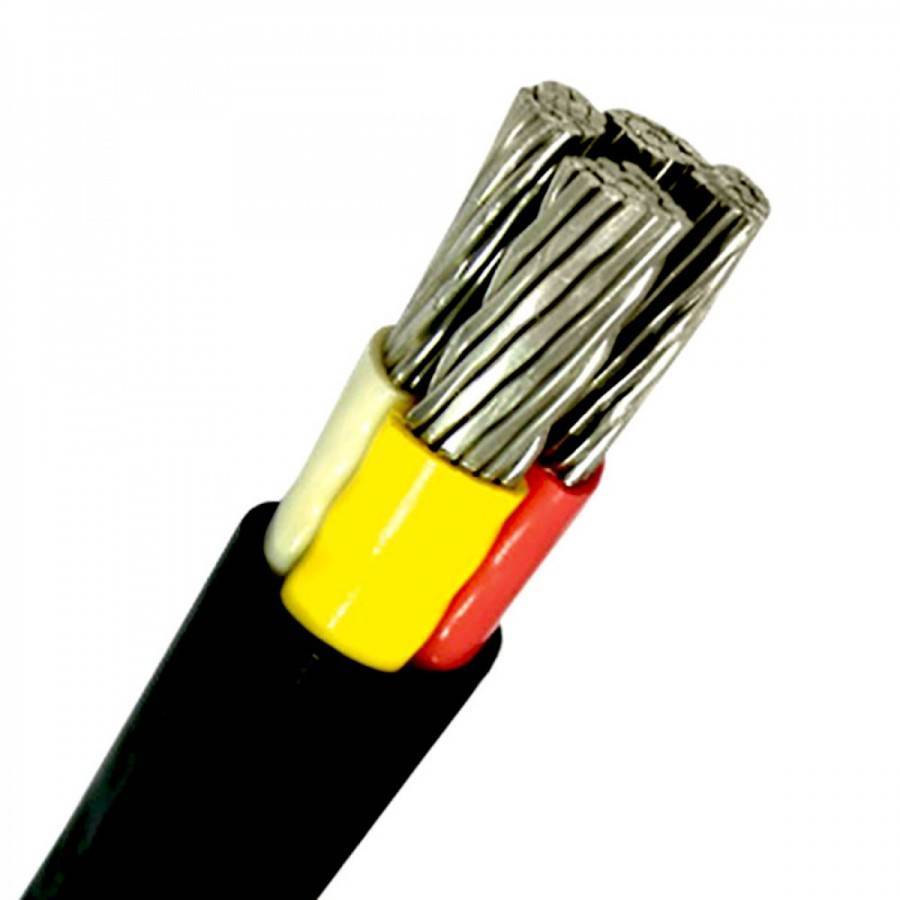

Кабель с алюминиевыми жилами
Жилы, выполненные из алюминия, стали настоящим открытием в электротехнике. Алюминий является четвертым материалом по уровню электропроводности после серебра, меди и золота. Это позволило удешевить производство кабелей и сделать электрификацию проще.
К преимуществам можно отнести:
- дешевизну;
- химическую устойчивость;
- малый вес.
Недостатки:
- хрупкость;
- разрушение защитной оксидной пленки под действием температуры;
- сложность пайки;
- ухудшение электропроводности из-за наличия примесей;
- небольшой срок службы.
Медь

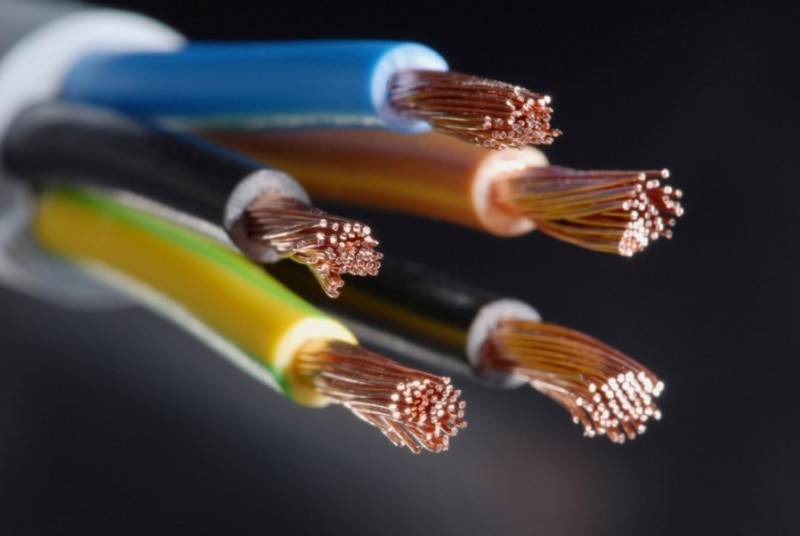

Медные жилы в кабеле
Медные проводники отличаются высокой электропроводностью. Другие преимущества:
- высокая гибкость;
- эластичность;
- Надежность;
- стойкость;
- легкость пайки и сварки;
- долгий срок службы.
Недостатки:
- стоимость;
- большой вес из-за высокой плотности;
- окисление контакта на воздухе – необходимо смазывать поврежденное место специальными средствами.
Маркировка изделий
Маркировка электротехнических изделий направлена на то, чтобы был сделан правильный выбор определённой марки проводной продукции. Смонтированная система электрокоммуникаций должна работать эффективно, без потерь электроэнергии. Изделия обязательно должны отвечать требованиям безопасности.
Провода
Обозначение типа изделий состоит из нескольких литер и цифр:
- «А» – жилы алюминиевые, «П» – медь;
- «П» – моножила, «ПП» – две или три плоские жилы;
- «П, Р, В, Л, Н, Г» означают изоляционный материал. Соответственно, это полиэтилен, резина, ПВХ, хлопчатобумажная оплётка, найрит, гибкость;
- цифры указывают величину сечения провода.
Кабели
Обозначение кабелей представляет сочетание нескольких литер и цифр:
- «А» – алюминий, если её нет, то это медь;
- «К» – контрольный, «КГ» – тоже, но гибкий;
- «П, В, Р, НГ, Ф» – материал изоляции, соответственно, полиэтилен, ПВХ, резина, негорючая, фторопласт;
- Оболочка «Б» – броня, БН – броня негорючая, «ШВ» – виниловый шланг, ШП – шланг полиэтиленовый, ШПС – самозатухающий полиэтилен;
- Литера «Э» – наличие экрана;
- Первое число – количество жил, второе – площадь сечения;
- Литера «W» – индекс напряжения. Последующие цифры означают: 1 – до 2 кВт, 2 – до 35 кВт, 3 – более 35 кВт.
Для монтажа вне помещений

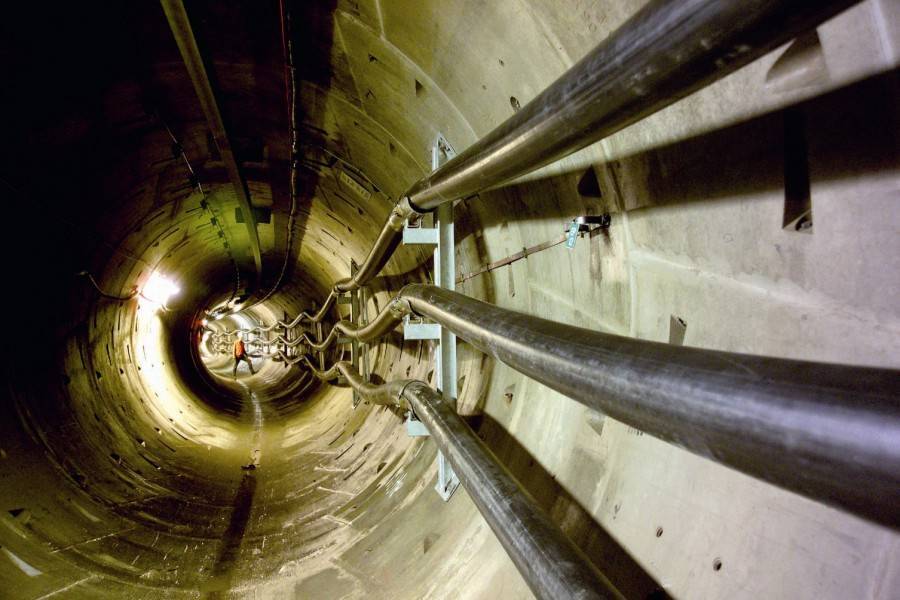

Подземный подвод к строению производится только при помощи бронированых электрокабелей АВББШВ или ВББШВ. Стальная лента-броня на таких электрокабелях проходит поверх второго изоляционного слоя и имеет собственную защиту – резиновое покрытие. Такая защита токопроводящих элементов от грунтовых вод и механических воздействий обеспечивает долговечность и надежность электрического подвода.
Для монтажа наружной электропроводки на стенах со стороны улицы или крышах оптимальны виды проводов/кабелей АВВГ или ВВГ. Эти марки имеют прекрасную изоляцию, которая выдерживает воздействие низких и высоких температур, ультрафиолета.
Антенные кабели
Их основная задача – без искажений передать сигнал от антенны до приемного устройства. Конструктивно представляет собой одну медную жилу, по которой передается сигнал. Для защиты от механических повреждений и исключения частотных накладок жила изолируется слоем вспененного полиэтилена толщиной 1-2 мм. От паразитных токов основную жилу защищает экранирующий слой, изготавливаемый из фольги или оплетки. Снаружи все зашивается ПВХ оболочкой.
Несмотря на простоту, эти кабели имеют множество характеристик, по которым их нужно выбирать:
- Электрическое сопротивление основной жилы – влияет на максимально возможную длину провода.
- На какую частоту сигнала рассчитан провод. Для ДВ и УКВ связи необходимые параметры будут сильно отличаться – чем выше частота тем сильнее растекание тока по поверхности, поэтому во втором случае надо применять кабель с многопроволочной жилой.
- Качество экранирования – здесь желательно учитывать природу паразитных токов и подбирать для их нейтрализации экран из сплошной фольги или оплетки.
- Обязательно надо учитывать где будет проложен кабель – нужна ли ему защита от механических воздействий и устойчивость к перепадам температуры.
Подробнее о выборе антенного кабеля смотрите в этом видео:

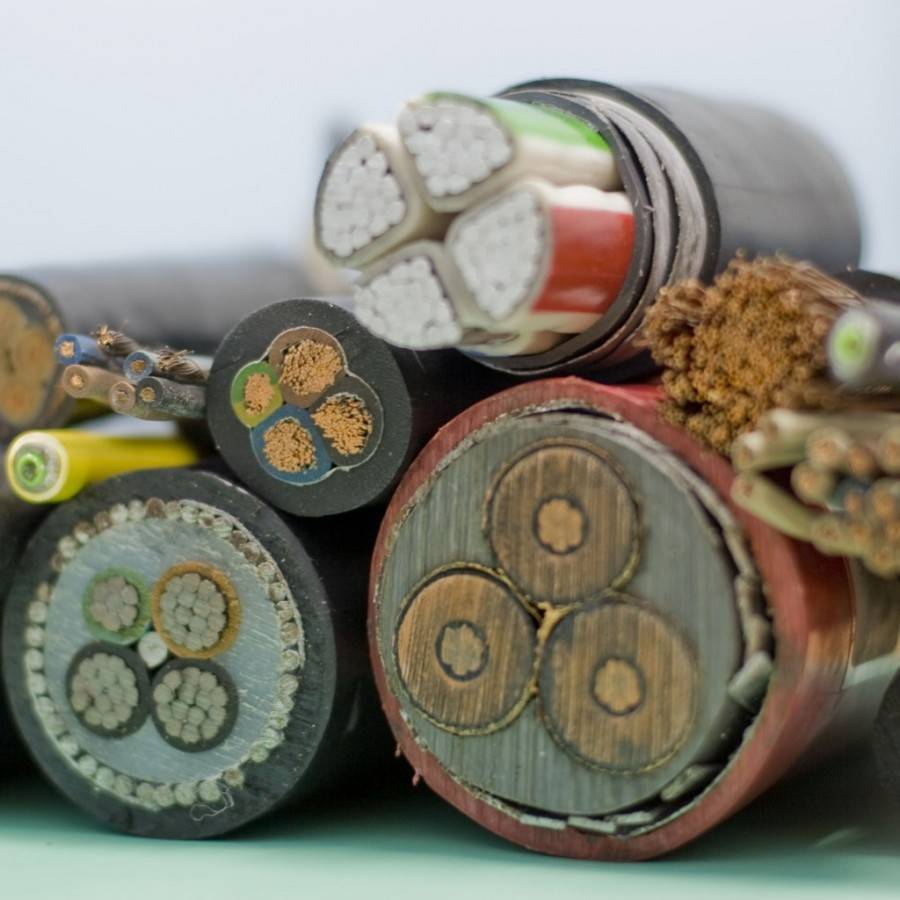

Технические параметры силовых кабелей
К основным техническим параметрам силового кабеля необходимо отнести:
Количество жил в кабеле. Различают одножильные и многожильные (до пяти жил). Кроме того, в кабеле может иметься нулевая жила, сечение которой обычно меньше;
Материал жилы: имеется два варианта: медный или алюминиевый кабель.
Фундаментальный параметр – сечение силового кабеля. От данной характеристики зависит максимально допустимый ток, который кабель может долговременно выдержать, следовательно – мощность нагрузки, подключаемую через конкретный кабель.
Заметим, принимается во внимание сечение только одной жилы кабеля. Для определения соответствия тока и сечения существуют специальные методики расчета, а также готовые таблицы, все это можно найти в справочниках или интернете
К параметрам отдельных силовых кабелей можно отнести наличие брони и ее характеристики.
Виды монтажных проводов для электропроводки
Виды проводов для электропроводки позволяют проводить электромонтажные работы в самых неблагоприятных условиях. Для монтажа электрических систем в местах, где слишком влажно, жарко или холодно (например, в банях, печах и погребах), а также там, где существует высокая вероятность механического повреждения, описанные выше провода марок ПВС, ВВГ, ПУНП или ШВВП не годятся.
В этом случае используются виды монтажных проводов, обладающие повышенной устойчивостью к воздействию внешней среды.
РКГМ — силовой монтажный одножильный провод. Жила медная многопроволочная, сечение — от 0,75 до 120 мм2. Изоляция из кремнийорганической резины, оболочка стекловолоконная, пропитанная термостойкой эмалью или лаком. Данный провод рассчитан на номинальное напряжение тока до 660 В и частоту до 400 Гц. Обладает гибкостью, устойчив к вибрации, повышенной влажности (до 100 % при температуре +35°C) и действию широкого диапазона температур (от —60 до +180 °C).
Кроме того, провод защищен от вредного воздействия лаков, растворителей и грибковой плесени. Идеальный проводник для помещений с повышенной температурой (котельных и печей), подходит для подключений духовых шкафов, электромонтажа в банях и саунах.
ПНСВ — нагревательный одножильный провод. ТПЖ однопроволочная из вороненой или оцинкованной стали. Сечение жилы — 1,2; 1,4; 2 и 3 мм2. Изоляция из ПВХ или полиэтилена. Номинальное напряжение тока — до 380В, частота — 50 Гц. Провод стоек к щелочам, повышенной влажности (переносит погружение в воду), диапазон рабочих температур — от —50 до +80 °C. Применяется в качестве нагревательного элемента, например при монтаже теплых полов.
ВПП — одножильный медный провод. Жила многопроволочная, с сечением от 1,2 до 25 мм2, заключена в изоляцию из полиэтилена. Оболочка выполнена из полиэтилена или ПВХ. Номинальное напряжение тока — 380 или 660 В, частота — 50 Гц. Провод устойчив к перемене давления. Диапазон рабочих температур — от —40 до +80 °C. Применяется в условиях высокого давления для двигателей артезианских скважин, погруженных в воду.
Для скрытой проводки: технические характеристики
Из маркировки провода или кабеля можно сразу понять его характеристики. Буквы в аббревиатуре обозначают материалы, из которых он сделан, цифры – количество жил и сечение. Аббревиатуры типа АВВГ или ВВГ – маркировка провода или кабеля небронированного, или как выражаются мастера, «голого». Буква А говорит о том, что жила алюминиевая. Если она отсутствует, значит, провод медный.
Для скрытой проводки в стандартных сухих помещениях жилого или офисного предназначения чаще всего используются:
- АВВГ – плоский или круглый с алюминиевым одножильным проводником. В кабеле или проводе бывает от 1 до 4 жил. Негорюч.
- ВВГ – плоский или круглый шнур с одножильным медным проводником. В электрокабеле или проводе может быть от 1 до 4 жил. Есть негорючая модификация ВВГнг и негорючая с пониженным дымовыделением ВВГнг-LS.
- ПВС – провод круглый, имеющий медные многожильные проводники
- ШВВП – провод плоский, с многожильными медными проводниками. Имеет малое сечение – 0,75 мм2 максимум. Используется при подключении бытовых электроприборов.
- Или импортный NYM– аналог ВВГнг. Бывает только круглым.

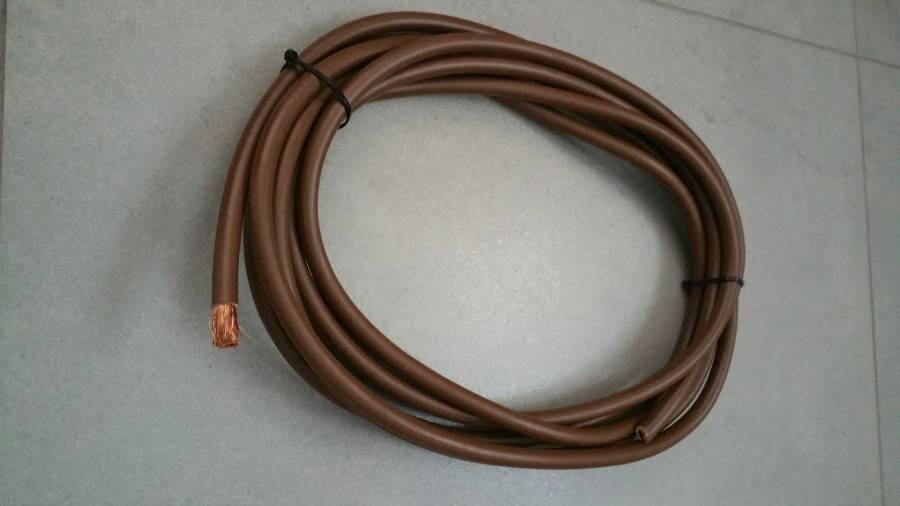

ПУВ, ПуГВ
Техническое описание
Провода установочные по ТУ 16-705.501-2010
Провода с медными жилами с изоляцией из поливинилхлоридного пластиката, применяются для электрических установок при стационарной прокладке в осветительных и силовых сетях, а также для монтажа электрооборудования, машин, механизмов и станков, внутренних электроустановок на номинальное переменное напряжение до 450/750 В включительно номинальной частотой до 400 Гц или постоянное напряжение до 1000 В включительно.
Вид климатического исполнения– УХЛ2 по ГОСТ 15150.
Провода изготавливаются марок:
— ПуВ — провод одножильный c медной жилой, с изоляцией из поливинил-хлоридного пластиката, без оболочки
— ПуГВ — провод одножильный c гибкой медной жилой, с изоляцией из поливинил-хлоридного пластиката, без оболочки
Конструкция проводов:
— токопроводящие жилы проводов изготавливаются из медной проволоки и соответствуют 1 или 2 классу для провода ПуВ и 5 классу для провода ПуГВ по ГОСТ 22483;
— сечение медных токопроводящих жил от 0,5 до 240 мм² ;
— количество изолированных жил – 1;
— изоляция выполнена из поливинилхлоридного пластиката;
— строительная длина проводов не менее100 м.
Электрические параметры:
— электрическое сопротивление токопроводящих жил постоянному току, пересчитанное на1 кмдлины и температуру 20 °С, соответствует ГОСТ 22483;
— электрическое сопротивление изоляции провода, пересчитанное на1 кмдлины и температуру 20 °С, не менее 5 МОм;
— изолированные жилы выдерживают испытание переменным напряжением категории ЭИ-2 по ГОСТ 23286;
— провод выдерживает в течение10 мин (с погружением в воду) испытание переменным напряжением 2,5 кВ частотой 50 Гц .
Механические параметры:
— провод марки ПуВ стойкий к удару при температуре минус 15 °С.
— изоляция выдерживает испытание на изгиб или удлинение при температуре минус 15 °С.
Стойкость к внешним воздействующим факторам:
— провода устойчивы к воздействию пониженной температуры окружающей среды минус 50 °С;
— провода устойчивы к воздействию повышенной температуры окружающей среды плюс 65 °С;
— провода стойкие к длительному воздействию относительной влажности воздуха: до 98 % при температуре окружающей среды до плюс 35 °С.
Безопасность:
— провода безопасны для потребителя и окружающей среды при эксплуатации в нормальных условиях;
— провода не распространяют горение при одиночной прокладке.
Надежность:
— срок службы проводов не менее 20 лет;
— гарантийный срок эксплуатации – 5 лет
Указания по эксплуатации:
— провода предназначены для прокладки в стальных трубах, коробах, на лотках и др., для монтажа электрических цепей
— провода предназначены для эксплуатации при температуре окружающей среды от минус 50 °С до 65 °С и относительной влажности до 98 % при температуре 35°С.
— радиус изгиба при монтаже должен быть не менее 10 номинальных наружных диаметров для провода марки ПуВ и не менее 5 номинальных наружных диаметров для провода марки ПуГВ.
— длительно допустимая температура нагрева жил при эксплуатации не должна превышать 70 °С.
— допустимые токовые нагрузки кабелей при прокладке на воздухе должны соответствовать таблице
| Число и номинальное сечение токопроводящих жил, мм² | Токовая нагрузка, А, не более, | |||
| ПуВ | ПуГВ | |||
| Т*тпж=70°С; Т**окр.ср.=20°С | Т*тпж=35°С; Т**окр.ср.=25°С | Т*тпж=70°С; Т**окр.ср.=20°С | Т*тпж=35°С; Т**окр.ср.=25°С | |
| 1×0,50 | 11 | 4 | 11 | 4 |
| 1×0,75 | 14 | 6 | 15 | 6 |
| 1×1,0 | 17 | 7 | 17 | 7 |
| 1×1,5 | 23 | 9 | 23 | 9 |
| 1×2,5 | 32 | 13 | 32 | 13 |
| 1×4 | 43 | 17 | 43 | 17 |
| 1×6 | 56 | 22 | 59 | 22 |
| 1×10 | 80 | 30 | 78 | 30 |
| 1×16 | 112 | 41 | 115 | 41 |
| 1×25 | 152 | 53 | 154 | 53 |
| 1×35 | 188 | 65 | 193 | 65 |
| 1×50 | 230 | 77 | 246 | 80 |
| 1×70 | 292 | 96 | 305 | 97 |
| 1×95 | 359 | 115 | 362 | 114 |
| 1×120 | 418 | 132 | 427 | 131 |
| 1×150 | 475 | 148 | 491 | 148 |
| 1×185 | 546 | 167 | 553 | 165 |
| 1×240 | 646 | 194 | 651 | 191 |
| Т*тпж – температура токопроводящей жилы. Т**окр.ср – температура окружающей среды. |
Провод ПуВ является аналогом провода ПВ1 по ГОСТ 6323
Провод ПуГВ является аналогом провода ПВ4 по ГОСТ 6323
Маркоразмер провода, год изготовления указаны на изоляции провода и на маркировочном ярлыке
Купить провод в розницу и оптом можно у нас.

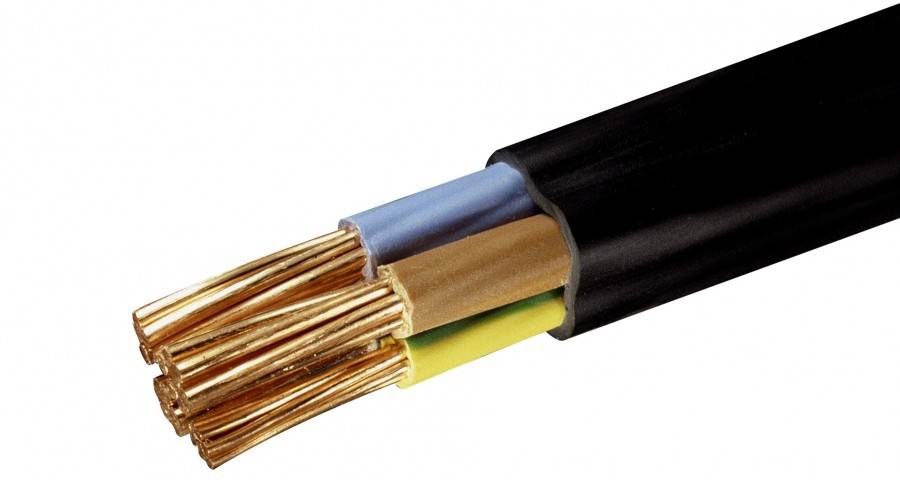

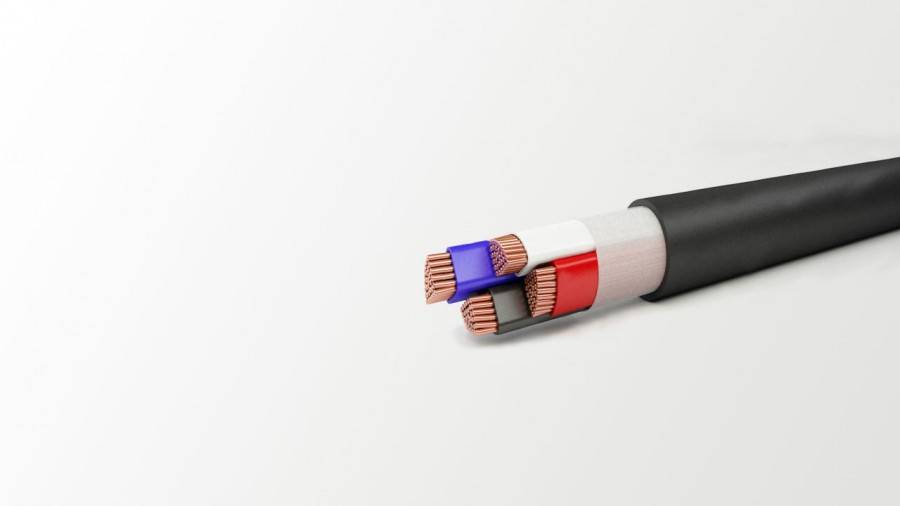

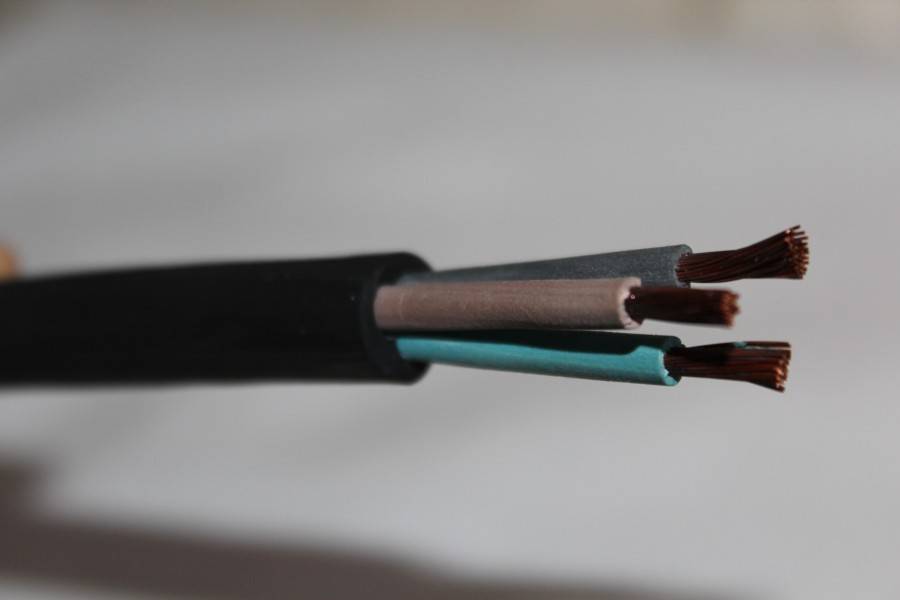

Устройство силовых кабелей
Любой силовой кабель, вне зависимости от сферы применения и его параметров, состоит из следующих основных элементов:
Токопроводящие проводники – так называемые, жилы.
Они несут основную функциональную нагрузку – пропускают через себя электрический ток. Форма профиля может быть различной, все зависит от типа кабеля и его параметров.
Сами жилы изготавливают их меди и алюминия. По своей цене силовой алюминиевый кабель дешевле, но медный выдерживает большие нагрузки при той же площади поперечного сечения жилы.
Изоляция между отдельными жилами кабеля. Главной ее задачей является защита от электрического пробоя внутри кабеля.
Внешней защитной оболочки объединяющей кабель в единую конструкцию и защищающую его от воздействия неблагоприятных факторов внешней среды: природных, механических и иных воздействия.
Экран. Конструктивно может быть выполнен как элемент внешней оболочки.
Главная задача – защита внешней среды от электромагнитного поля, возникающего при прохождении электрического тока по кабелю.

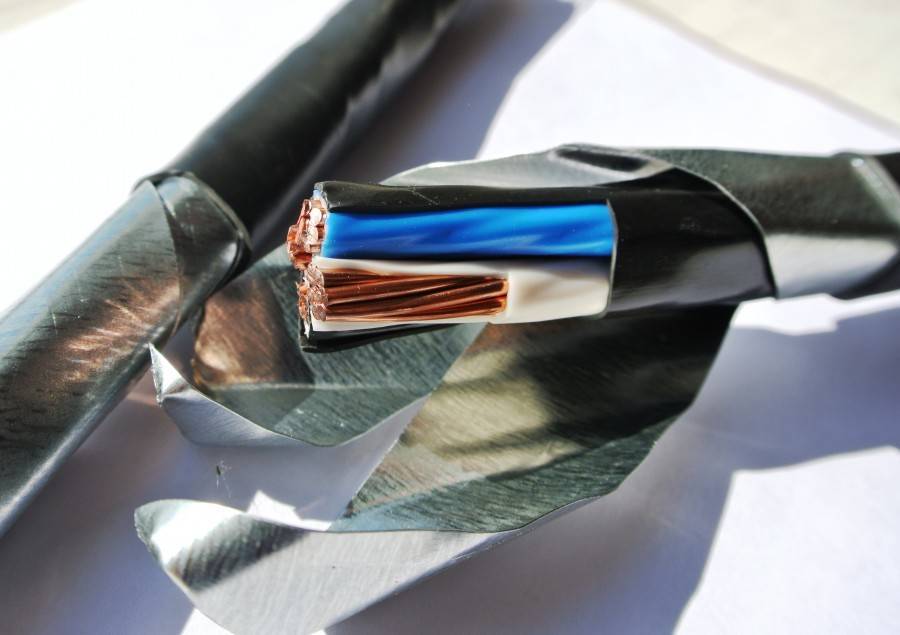

Защитная броня. Бронированные кабели используются в случае повышенного риска механических повреждений.
Между самой броней и кабелем имеется специальная демпферная подушка, ее цель – ограничение воздействия на кабель при деформации брони внешними факторами.
Немного теории
Прежде всего, давайте определимся, что необходимо понимать под силовым кабелем.
Можно часто встретить ошибочное толкование этого определения, бытующее даже среди специалистов-электриков.
Многие понимают под силовыми, любые, например, медный силовой кабель для подключения мощной нагрузки, например, трехфазного электродвигателя. Это неверно.
Силовой кабель – это специального рода электропроводящая система для передачи электроэнергии промышленной частоты от распределительных подстанций, электростанций и иного рода электрогенераторов к потребителю, в качестве которого может выступать система обеспечения электрическим током конечных или промежуточных потребителей.
С первого взгляда может показаться излишне запутанным и сложным, в действительности все не так страшно:
Под электропроводящей системой нужно понимать конструкцию из токопроводящих жил и, как правило, многослойной изоляции, а также в некоторых случаях – защиту от механического воздействия и повреждения кабеля.
Система обеспечения электрическим током – это электропроводка в доме, электрораспределительная подстанция, производственный цех и т.п.
Конечный потребитель – устройство, использующее электроэнергию и преобразующее ее в полезную работу, например – электродвигатель.
Таким образом, силовой кабель является простым передатчиком электроэнергии от места ее производства и распределения к месту, где она будет перераспределяться и использоваться.
Разновидности и особенности электрических кабелей
Кабелем называют изделие, состоящее из трех и более изолированных проводников
Понятия кабель электрический и провод стоит разделять хотя бы потому, что показатели мощности у них разные.
Кабель – это изделие, в котором объединены три или более изолированных проводника. Они имеют дополнительную защиту из специальных материалов: пергамент, свинец или резина.
Эл провод – это изделие, которое состоит из проводников, объединенных общим кожухом. Их количество может быть от одного до пяти.

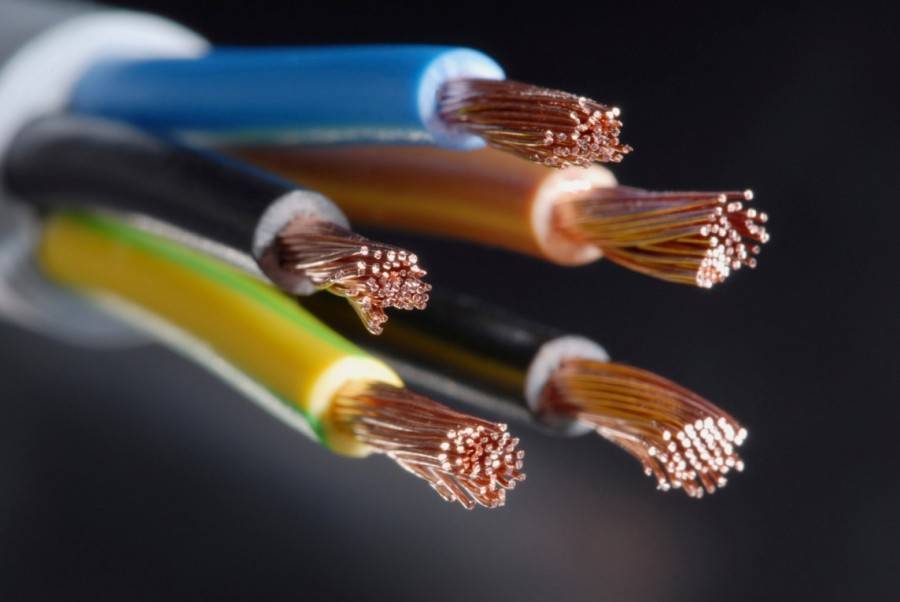

Жила в электропроводке
Жила чаще делается из меди, так как проводимость тока этого металла высокая. Бывает монолитной или состоит из тонких проволочек. Медный тип многожильного проводника прочнее и предпочтительнее для проводки, так как будет большая проводимость тока при минимальном нагреве.
Есть один большой минус: неудобство при использовании. Скрутка жилок не дает полного соединения, в отличие от монолитной конструкции. Трение при скручивании приводит к переламыванию, сечение сокращается. В таких случаях используют соединительные детали (коннекторы) с резьбовыми зажимами.
Без соединений и креплений не обойтись. Однако многожильные провода при скреплении скобами выглядят неряшливо и криво ложатся. Незакрытый короб тоже не выход, так как токопроводящие части вываливаются.
Изоляция электропроводки
Отличие кабеля от провода
Изолирующие оболочки кабелей изготавливают из поливинилхлорида (ПВХ). Этот материал защищает потребителя от нежелательного контакта с электропроводящими частями. При этом изделия подвержены:
- внутренним механическим повреждениям;
- поверхностным надломам, перегибам, скручиванию;
- чрезмерному перегреванию,
- химическому окислению.
Это приводит к неисправности работы кабеля и несет опасность для человека.
Разновидности электрических проводов и их назначение
Провода могут быть:
Алюминиевыми
Медными
В настоящее время предпочтение отдается проводу с медными жилами. Сопротивление этого металла значительно меньше, чем у алюминия. Соответственно, при одинаковом сечении медный шнур в состоянии пропустить больший ток, следовательно, дать большую мощность. Кроме того, провод из меди служит дольше.
Тем не менее, алюминий дешевле меди, поэтому еще не так давно алюминиевая проводка устанавливалась повсеместно. И сейчас те, кто хочет сэкономить и не очень заботится о безопасности, используют именно ее. Кроме металла токопроводящей жилы, электрокабели делятся на:
Одножильные. Жесткие и не гибкие, они хороши для скрытой проводки простой конфигурации. Их не нужно часто менять, они вполне надежны и долговечны.
Многожильные. Мягкие, рассчитанные на постоянные перегибы. Очень пластичные, они пригодны для электрошнуров любых бытовых приборов, удлинителей, переносок. Такой энергошнур используется при проведении электропроводки открытого типа. Требование безопасности для таких проводов – двойная изоляция. То есть, каждая жила изолируется отдельно, а потом заключается в общую оболочку.
Самым верным решением будет делать электропроводку из одинаковых кабелей – либо только медных, либо только алюминиевых.
Плоский вид ПБПП
Это плоский электрический провод с двумя или тремя монолитными жилами из меди. Внешний защитный слой и изоляция проводников изготовлены из ПВХ. Площадь сечения проводников от 1.5 до 6 кв. мм. Температура эксплуатации изделия от -15 до +50 °C с напряжением в сети до 250 В.
Используется электрический провод для внутренней проводки при монтаже систем освещения и питания розеток. Существуют модификации этого изделия: ПБППг и АПУНП. Буква «г» в маркировке означает, что этот провод гибкий и его токоведущие проводники многопроволочные. Модификация с первой буквой «А» — это провод с алюминиевыми жилами.
Провод ПБПП получил очень широкое распространение, так как он отлично подходит для подключения освещения, монтажа электрических розеток и выключателей, а также для решения других электротехнических задач. Это изделие поистине универсальный проводник электрического тока, который пользуется высокой популярностью за счет своего отличного качества. Провод ПБПП рекомендован для использования при проведении электромонтажных работ в частном доме, квартире или на даче.
В основном провода марки ПБПП всех модификаций применяются в домашних и бытовых сетях. они отлично подходят для монтажа внутренней проводки, но все же не следует их использовать как замену силовым кабелям
При покупке этой продукции следует соблюдать осторожность, так как достаточно часто встречается неправильная маркировка проводов этих марок
Из чего состоит сетевой кабель
Конструктивно кабели между собой отличаются очень сильно. Самая примитивная конструкция у коаксиального провода, самая совершенная у оптоволоконного.
Устройство коаксиального кабеля
Коаксиальный провод лежал у истоков развития сетей. Его конструкция довольно примитивная. За основу взят центральный металлический стержень, который покрыт толстым слоем изоляции. Далее идет медная или алюминиевая оплетка. Завершает конструкцию внешняя защитная оболочка.
Конструкция «витой пары»
В настоящее время витая пара является самым часто используемым кабелем при создании или подключении к существующей сети. Он состоит из пар изолированных медных проводников. В конструкцию определенных видов проводов входит, предохраняющий от электромагнитных волн, экран. Он может быть, как общим – обмотан вокруг всех пар, так и индивидуальным – обволакивающий каждую пару в отдельности. В основном он состоит из четырех пар витков — восьмижильный, но есть еще двупарное исполнение — четырехжильный.
Чтобы не запутаться в таком количестве жил, был придуман международный стандарт цветов – каждая жила имеет свой определенный цвет. Благодаря своей конструкции, через один канал связи можно подключить все компьютеры сети и другую оргтехнику. Это дает возможность администратору отдельно взятой сети подключиться к любому компьютеру в сети для управления или изъятия информации.
Продается кабель в двух исполнениях:
- Обжатый с двух сторон коннекторами. Самый популярный вариант, так как он уже готов к подключению, нужно всего лишь воткнуть его в разъем. Недостаток заключается в том, что он продается строго определенной длины.
- Свободный отрезок неопределенной длины. Преимуществом является то, что можно купить отрезок любой нужной вам длины, а обжимку провести на месте монтажа, используя схему распиновки. Но для этого нужен специальный инструмент.
Устройство оптоволоконного кабеля
Конструкция данного вида кабеля принципиально отличается от своих предшественников. Сигнал передается не при помощи электрического тока, а света. То есть по проводнику движутся не электроны, а фотоны. На них не воздействует сопротивление материала, поэтому они без потери скорости могут переносить информацию на огромные расстояния. Состоит такой кабель из тончайших стеклянных либо пластиковых волокон, отделенных друг от друга специальным изолирующим покрытием, которые образуют центральный сердечник и защитная оболочка, которая так же состоит из стекла или пластика, но с меньшим коэффициентом преломления. Это способствует тому, что свет отражаясь от оболочки рассеивается по сердечнику, не выходя за его пределы.
В конструкцию также входит буферное покрытие и защитный слой, которые предохраняют кабель от внешних воздействий.
