Основные требования к стяжке
Традиционная стяжка представляет собой бетонный или цементный раствор, укладываемый на какую-то поверхность. При устройстве теплых полов эта операция может выполняться несколько раз, в зависимости от общего технологического процесса.
- Нанесение первого слоя осуществляется на черновой пол, с целью выравнивания его поверхности.
- При устройстве кабельных систем второй слой укладывается на теплоизоляционное покрытие и в дальнейшем служит основой для укладки кабеля.
- Третий слой укладывается поверх кабеля. Он равномерно распределяет тепло по всему полу и в дальнейшем используется в качестве основания для финишного покрытия. Однако, повышение эффективности теплых полов за счет стяжки приводит к заметному увеличению толщины пола и уменьшению высоты помещения.
Процесс монтажа
На этапе подготовки устанавливают терморегулятор для электрического теплого пола. В процессе подготовки основания уже было создано соответствующее углубление в стене под термостат, а также проложена штроба для его провода.
Термодатчик помещают между нагревательными линиями кабелями строго на одинаковом расстоянии
Важно, чтобы регулятор тепла находился в уверенной зоне прогрева: распространенной ошибкой считается его монтаж за первой линией обогреваемых элементов и в итоге датчик находится в области с недостаточным обогревом. Поэтому необходимо расположить гофрированную трубку с датчиком, на конце которого в обязательном порядке присутствует заглушка, на расстоянии хотя бы 50 см от стены, чтобы можно было получить корректные температурные показатели
Терморегулятор
Установка терморегулятора
Нагревательный кабель
Укладывая материал, следует начинать с места подключения силовых проводов к терморегулятору. На теплоизоляцию монтируют стальную монтажную ленту (для фиксации используются дюбели либо саморезы), а укладка кабеля проводится поверх нее с заранее рассчитанным шагом. Для фиксации используются монтажный скотч.

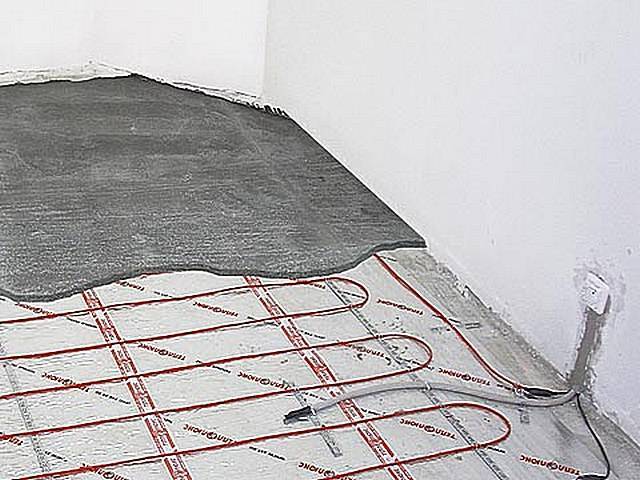

При отсутствии дефектов заливается стяжка. Использование такого раствора, рассчитанного под теплые полы, позволит приступить к финишной отделке уже через 3 дня, однако подключения электрического теплого пола на данном этапе еще не разрешается: полная схватка и просушка стяжки занимает до 30 дней.
Укладка греющего электрического кабеля
Элемент крепления кабеля
Нагревательные маты
Во избежание перегрева системы предварительную теплоизоляцию не проводят
Так как материал имеет вид рулона, его следует раскатать по полу, а нужное направление задается с помощью ножниц (важно не допустить повреждения кабеля)
Такой материал дополнен клейкой лентой, которая значительно упрощает процесс монтажа. Никаких дополнительных фиксаторов в этом случае не требуется. Когда нагревательный мат будет плотно прилегать к основанию, его покрывают плиточным клеем
Важно, чтобы кабель не выступал над поверхностью пола. Конструкцию сохнет не более 5 дней, после чего можно приступать к работе с отделочными материалами
Установка нагревательных матов
Нагревательная пленка
Нагревательную пленку монтируют по типу электрических матов, но имеются некоторые отличия:
- подготовленную рабочую поверхность застилаю теплоизолирующей подложкой, дополненной фольгированной пленкой;
- нагревательные элементы раскладывают по полу, но разрезать пленку разрешается полностью в предусмотренных местах. Места среза изолируются, а к другой стороне материала подключают силовые провода. Соединение отдельных листов осуществляется параллельно;
- после фиксации всех составных элементов, система подключается к сети и проверяется ее работоспособность. Никакая дополнительная стяжка не проводится.
Укладка нагревательной пленки
Соединение полос инфракрасных пленок — самая сложная часть установки
Правильно подобранные материалы, отсутствие ошибок на этапе монтажа и грамотно выполненная схема подключения считаются гарантией длительного использования теплого электрического пола и комфортного микроклимата в вашем доме.
Возможные ошибки при монтаже теплого электрического пола
Домашние мастера сетуют, что допускают типичные ошибки. В итоге — полы теплые плохо греют либо происходит замыкание в сети. Специалисты советуют:
- Не разрезать кабель, используемый в нагревательном мате. Лучше использовать мат целиком, подбирая специальную схему укладки и оставляя незакрытые части поверхности пола.
- Не рекомендуется укладывать кафель на необработанную поверхность. Сначала стоит покрывать черновой пол грунтовкой.
- Частицы пыли и мусора не должны оставаться перед укладкой электрической сетки. Иначе образуются воздушные карманы вокруг кабеля, приведут к перегреву системы в последующем.
Если укладывать сетчатые маты под ламинат, то рекомендуется их основательно закреплять монтажным скотчем. Далее уже укладывать нагревательный кабель с определенным шагом и фиксировать на ленте.
Самые простые в монтаже — двужильная маты, которые могут укладываться практически на любую чистую, выровненную поверхность. К такому варианту не предъявляются особые требования при раскрое и укладке. У них отсутствует холодный конец, а значит и необходимость в обязательном выведении к первому концу.
Сетчатые обогревательные маты в отличие от кабельных – дорогие. Однако, не нуждаются в укладке под них верхней стяжки и фольгированного утеплителя в качестве термоизоляции. Уже по уложенным матам сверху можно производить облицовку кафельной плиткой. Хотя нюансы при подключении систем к электросети возникают нередко.
При покупке нагревательных систем такого типа стоит предварительно рассчитывать площадь помещения, с учетом которой и подбирать мат соответствующего размера
Важно понимать, что его нельзя будет уменьшить либо увеличить. Также удельная теплоотдача у комплекта может быть разной
Для ее расчета стоит сопоставить сопоставлять площадь помещения и необходимую тепловую мощность.
При монтаже матов главное, не повредить кабель. Сначала их раскатывают на полу, затем с помощью ножниц задают нужное направление.
Предварительная теплоизоляция во избежание перегрева системы не проводится.
Покрывают маты плиточным клеем только после того, как окажутся плотно прилегающими к основанию. При этом стоит проследить, чтобы кабель не выступал над поверхностью.
Конструкция должна полностью высохнуть, чтобы далее примерно через 5 дней приступать к отделке.
Электрический пол на сетке – надежный, неприхотливый в эксплуатации. При проведении правильного монтажа и подборе хороших комплектующих прослужит долгие годы. Сетчатая система электрического пола, как основной источник тепла, вырабатывает мощность до 200 Вт/м.кв. Как дополнительный — 100-150 Вт/м.кв. Нагревательные маты продаются в рулонах. Соединяются и укладываются на бетонном основании. После нанесения слоя кафельного клея на маты можно сразу укладывать плитку.
Электрический теплый пол – преимущества и недостатки
Плюсы:
возможность использовать как в качестве основного, так и в
качестве дополнительного источника обогрева жилья;
равномерное нагревание всей площади помещения;
неограниченность мест установки. Доступность для монтажа,
как в жилых комнатах, так и в офисах;
сочетаемость с большинством напольных покрытий
(ламинированная доска, керамическая плитка, линолеум);
возможность регулировки температурного режима – как по всей
квартире, так и отдельно по каждой комнате. Время включения/выключение системы
также задается по усмотрению пользователей;
отсутствие необходимости установки дополнительного
оборудования (как, например, в случае с водяным теплым полом);
сравнительно простая технология монтажа;
эстетичность. Система монтируется под чистовым полом, это
исключает любые ограничения при проектировании доступного пространства;
длительный срок эксплуатации.
Минусы:
значительная стоимость использования системы. Такой тип
отопления сложно назвать экономным;
опасность поражения электрическим током. Что выдвигает
особые требования к расчету и укладке нагревательного элемента во всех
помещениях, и в частности в санузле;
наличие электромагнитного поля, создаваемого нагревательным
элементом (кабелем);
исключается использование натурального деревянного
напольного покрытия (невозможна укладка под паркет, половую доску), т.к. под
воздействием перепадов температур древесина будет рассыхаться, как следствие,
появляются трещины и скрипы пола;
уменьшение высоты помещения за счет обустройства чернового
пола с системой обогрева;
дополнительные требования к мощности существующей
электропроводки.
Профессионалы и пользователи, установившие самостоятельно
электрический теплый пол, отмечают, что соблюдение требований к укладке и
грамотное проектирование позволяют нивелировать большинство из перечисленных
минусов.
Что влияет на расход электроэнергии при кабельном обогреве полов
Факторы, влияющие на энергопотребление системы «электрический теплый пол»
климатическая зона, в которой построен дом (частный или
многоквартирный);
объем помещения (площадь);
тип пола (вид напольного покрытия);
уровень теплоизоляции помещения (степень утомлённости);
состояние теплого контура (окна, двери) и уровень
теплопотерь через них;
назначение помещения (жилая комната, промышленный объект);
цель и период эксплуатации. Используется ли электрический
пол в качестве основной или дополнительной системы отопления. Постоянно или
периодически;
степень восприятия тепла проживающими в помещении людьми.
Согласно отзывам тех, кто уже эксплуатирует электрический
теплый пол – при использовании системы в качестве основного источника тепла –
её мощность составляет 170-200 Вт/м.кв., в качестве дополнительного – 100-150
Вт/м.кв.
Технология укладки системы
Самый распространённый — монтаж системы тёплого пола в стяжку.
Толщина
Стандарты устанавливают рекомендуемую толщину стяжки — 0,5-1 см. Её укладывают на водяные трубы при условии качественного, ровного основания. Если же пол частично разрушен либо неровный, то стяжку делают толще. В отдельных случаях она может достигать 20 см.
Схема
Сначала основание делится на отдельные поля. Их количество зависит от площади помещения, его формы. Линии, которые разделяют эти поля, указывают на место швов для компенсации перепадов температуры. Эти швы заполняют эластичными материалами, чтобы при нагреве воды они не потрескались из-за изменения температуры. По швам располагают подающие и отводящие петли системы. Защищают трубки металлическими гильзами и гофротрубами.
Трубопровод располагают вдоль стен, укладывая его через каждые 10 см. В местах, где расположены оконные и дверные проёмы, разрешается увеличение шага до 12 см. Использовать петли длиной более 100 м не рекомендуется.Сами трубы можно укладывать по спиральной или параллельной схеме. Первая позволяет прогревать помещение равномерно, так как возвратная и нагревательная системы чередуются. Она лучше всего подходит для больших комнат. В маленькой же используют параллельный монтаж, когда трубы укладывают в виде змейки. Там, где она начинается, температура будет максимальной.
На стенке ближе к полу устанавливают коллектор. Он помещается в специальный шкаф, внутри которого источник тепла состыковывают с трубами нагрева. Там же располагаются возвратный трубопровод, вода с горячей водой и циркуляционный насос. Последний обеспечивает постоянное перемещение тёплой воды по контуру.
После установки труб выполняют гидроизоляцию поверхностей алюминиевой фольгой или полиэтиленовой плёнкой. Но это делают, когда технологией не предусмотрено использование пенопласта с алюминиевой плёнкой.
Для укладки теплоизоляционного слоя вдоль стен крепится рантовая лента для компенсации расширения из-за воздействия температуры. На готовый слой крепят армирующую сетку или фиброволокно. Для этих целей лучше брать сетку с ячейками 10×10 см, толщина сечения проволоки — 3 мм. Затем поверх устанавливают пластиковые трубы и монтажные планки – специальные рейки, оборудованные пластиковыми канавками. В них устанавливают трубы и фиксируют их там.
Затем приступают к заливке бетоном. Для приготовления раствора лучше брать марку не ниже М-300
ВажноПеред заливкой систему заполняют водой и приводят в рабочее состояние.
Во время заливки стяжки своими руками важно поддерживать комнатную температуру. Схема различных способов укладки труб:
Схема различных способов укладки труб:
2 этап – проверка существующей электропроводки
Устройство теплого пола электрического отличается
значительным потреблением электроэнергии. Это вызывает необходимость проверки,
справится ли существующая проводка с той нагрузкой, которая на нее придётся.
В процессе расчётов принимается во внимание сечение кабеля
по току. Примечание: электрический теплый пол запрещается напрямую
подключать к розетке.
Примечание: электрический теплый пол запрещается напрямую
подключать к розетке.
Если расчет показывает, что старая проводка не справится с
новой нагрузкой (диаметр жил не соответствует нагрузке), следует либо провести
замену, либо установить дополнительную проводку (напрямую от щитка),
предназначенную исключительно для обслуживания теплого поля.
Потребляемая мощность электрического теплого пола на 1 м2
приведена в таблице:
| Назначение комнаты | Оптимальная мощность, Вт/м.кв. |
| Кухня | 100-130 |
| Спальня | |
| Гостиная | |
| Прихожая | |
| Коридор | 90-110 |
| Ванная | 120-150 |
| Балкон | До 180 |
Материал подготовлен для сайта www.moydomik.net
Примечание: Установка предохранителей-автоматов –
обязательный этап устройства электроснабжения системы обогрева пола.
Пример проекта с указанием места расположения мебели, ключевых компонентов системы и основных расстояний.
Проект электрического теплого пола
Теплый пол стержневого типа
Стержневой карбоновый пол — это стержневая конструкция, обогревающая помещение инфракрасными лучами дальней волны. В этом диапазоне отсутствует электромагнитное излучение. Особенность его в том, что нагревается не атмосфера, а предметы, присутствующие в комнате.
Композитный материал карбон имеет в своей основе углеродистую наноструктуру в сочетании со связывающими компонентами. Карбоновый и углеродистый пол — одно понятие
Тонкости работы и организации
В его составе содержатся карбоновые стержни, соединенные параллельно в эластичные маты шириной 0,8 м и длиной 25 м при помощи силового провода. Внутри «ковра» размещены нагревательные элементы. Внутренность стержней состоит из карбона, серебра, меди, а тепло выделяет первый из них.
Кроме стержней в составе такого пола есть температурный датчик и терморегулятор. Такой пол обладает свойством саморегуляции. Это значит, что количество тепла прямо пропорционально температуре. Недостатком является то, что монтаж его возможен только с применением стяжки, следовательно, о его демонтаже не может быть и речи.
Стержневой инфракрасный пол состоит из карбоновых стержней, подключенных с двух сторон к токоведущему кабелю
Нюансы монтажа и подключения
Хотя стержневой пол и считается интеллектуальной системой, его можно уложить своими руками. Технология несложная, но работать он будет при условии, что все требования соблюдены.
Укладка стержневого карбонового пола по сути схожа с устройством напольного обогрева из кабельных матов. Сначала на подготовленное основание стелют теплоизоляционную подложку, затем согласно заранее разработанной схеме укладывают греющие полосы. Во время укладки полосы карбонового пола крепятся скотчем к подложке, чтобы они не сдвигались в ходе работы. Все электросоединения нагревающей карбоновой системы дублируются защитной термоусадочной трубкой, имеющейся в комплектации стержневого пола. Провод датчика, фиксирующего температуру нагрева пола, заводят в гофрированную трубку. Для того чтобы температурный датчик не создавал ненужный рельеф над поверхностью системы, в теплоизоляционной подложке вырезают продольное отверстие. Температурный датчик, реагирующий на понижение/повышение температуры системы, располагается между стержнями и закрепляется скотчем. По завершению сборки стержневой системы проводится проверка на работоспособность и качество соединений. Если выявлены дефекты, их устраняют на данном этапе. После проверки на работоспособность выполняется заливка стяжки, являющейся основанием для устройства напольного покрытия.
Этап 1: Укладка стержневого пола на подложку.
Этап 2: Фиксация карбоновой системы скотчем.
Этап 3: Формирование соединений пола с проводкой.
Этап 4: Подготовка термодатчика стержневого пола.
Этап 5: Вырезка отверстий в теплоизоляционной подложке.
Этап 6: Фиксация положения датчика.
Этап 7: Проверка работоспособности собранной системы.
Этап 8: Заливка стяжки поверх карбонового стержневого пола.
Процесс состоит из 8 последовательных шагов:
- подготовки основы;
- укладки теплоотражателя;
- монтажа стержней;
- соединения между собой полос;
- подсоединения силового кабеля;
- подключения конструкции к терморегулятору;
- подключения термодатчика;
- заливки стяжки или монтаж финишного покрытия плиточного типа.
Перед выполнением этих работ планируют, в каком направлении будут укладывать нагревательный мат и рассчитывают количество материала. В продажу карбоновый пол поступает комплектом, но иногда приходится докупать кое-что из расходных материалов.
На выбор мощности оказывают влияние 2 фактора: площадь и вид обогрева. По мощности стержневые теплые полы разделяют на 2 вида: до 160 Вт/м² и до 220 Вт/м².
Наиболее рациональный вариант расположения греющего мата — вдоль длинной стены с ориентацией на теплорегулятор, т.к. в этом случае при подключении к регулятору температуры можно брать провода меньшей длины и уменьшить число разрезов
В основном производители выпускают полный набор для монтажа. Как минимум, в него входит стержневой мат, соединительный комплект и концевой, провода, инструкция по установке. Все остальное: теплоизоляцию, скотч, гофрированную трубу с заглушкой, терморегулятор, датчик, битумную изоляцию — приобретают дополнительно.
О том, какой вариант теплого пола: электрический или водяной лучше устроить под последующую укладку ламината, детально написано в статье, посвященной этому вопросу.
Монтаж температурного датчика и термостата
Для регулирования и управления системой обогрева обязательной является установка температурного датчика и термостата. Термостат располагают в стене вблизи розетки, его функция состоит в возможности определять и регулировать нужный режим температуры. В отличие от него, температурный датчик размещается в самом полу. От термостата вертикально вниз в стене проделывается штроба. Через нее проводится гофрированная трубка, в которой и размещается температурный датчик.
Располагать датчик следует посредине между двумя витками нагревательного кабеля. Прочих элементов поблизости быть не должно. Гофрированная трубка служит защитой датчика от повреждающих воздействий, и облегчает доступ к нему в случае необходимости.
Лучшие электрические полы под линолеум
В системах теплых полов с линолеумом рекомендуется использовать ИК-пленку. Этот материал обеспечивает равномерный нагрев по всей площади, а терморегуляторы помогают выставить температуру с высокой точностью. При температуре выше 28 градусов линолеум может начать растягиваться, что негативно скажется на качестве материала. Особенностью инфракрасной пленки является возможность обеспечить комфортные показатели температуры воздуха при низком уровне нагрева напольного покрытия. Команда ВыборЭксперта.ру изучила отзывы на электрические теплые полы отечественного и зарубежного производства
Эксперты отобрали для тестирования 7 пленочных полов и предлагают обратить внимание на продукцию трех брендов
Electrolux ETS 220-4
Комплект от шведской компании предназначен для обогрева 4 кв.м. полезной площади. Инфракрасная пленка толщиной 0,338 мм устойчива к высоким температурам – до 110 градусов. Нагревательные элементы выполнены из карбона и могут использоваться в жилых комнатах, на открытых террасах и площадках. В комплекте поставки есть все необходимое для монтажа: проводка, зажимы, изолента.
Удельная мощность 220 Вт/кв.м. позволяет применять теплый пол для вспомогательного и основного отопления. ИК-элементы быстро нагревают напольное покрытие, мебель, которые отдают тепло воздуху и создают комфортные условия в помещении. Расход электроэнергии значительно ниже, чем у систем кабельного обогрева, благодаря высокому КПД.
Достоинства:
- Устойчив к коррозии всех элементов;
- Степень защиты от влаги и пыли соответствует классу IP52;
- Сухой монтаж;
- Минимальные показатели электромагнитного излучения;
- Гарантия производителя 15 лет.
Недостатки:
Высокая цена комплекта.
Eastec Energy Save PTC
Нагревательная пленка нового поколения в удобном для монтажа формате 1х1 м. Саморегулирующийся нагревательный элемент в месте локального перегрева снижает нагрузку на 25-30%, что защищает линолеум от температурных деформаций. В основе ИК-пленки карбоновые элементы, надежно защищенные от влаги и механических повреждений высокопрочным электротехническим полиэстером. Удельная мощность 220 Вт/кв.м. делает источник тепла универсальным.
Токопроводящие шины изготовлены из меди высокой чистоты, контакты – из серебряной пасты. Конструктивные особенности положительно влияют на КПД и рентабельность применения. Допускается использование пленки на открытых площадках и в жилых комнатах. Максимальная температура нагрева 60 градусов. Рекомендуется укладывать полосами до 8 метров, с шагом линии отреза 25 см.
Достоинства:
- Удобный монтаж;
- Гарантия производителя 15 лет;
- Срок службы 50 лет;
- Расход электроэнергии на 30% ниже, чем у конкурентов по классу;
- Высокая термическая безопасность основания.
Недостатки:
В комплекте нет терморегулятора и монтажных «крабов».
Национальный комфорт ПНК 220
Практичная инфракрасная пленка для сухого монтажа под линолеум. В основе – карбоновый элемент с продолжительным сроком службы. Внешняя оболочка изготовлена из прочного лавсанового полотна, которое может выдерживать значительные статические нагрузки. Формат пленки удобен для работы на балконах, в жилых комнатах со сложной планировкой и офисах.
Удельная мощность 220 Вт/кв.м. делает оборудование актуальным для основной системы отопления. Производитель предлагает приобрести дополнительно программируемый терморегулятор. При установке этого оборудования ИК-пленка будет экономить до 70% электрической энергии, а возможность выбрать нужный режим поможет снизить затраты на отопление при отсутствии жильцов в доме. Безопасность обеспечивается двухслойной изоляцией проводов.
Достоинства:
- Равномерный нагрев поверхности;
- Простой и быстрый монтаж;
- Заметно не поднимается уровень пола;
- Отсутствие электромагнитного излучения;
- Быстрый прогрев;
- Хорошая комплектация.
Недостатки:
Гарантия на комплектующие только 1 год.
Что такое электрический теплый пол
Электрический теплый пол — это нагревательный элемент, равномерно распределенный по всей площади помещения. Он может использоваться как основной источник обогрева, или в качестве дополнительного элемента, используемого с целью повышения комфорта. С точки зрения конструкции, электрический теплый пол выпускается в двух вариантах:
греющий кабель
инфракрасный пленочный теплый пол
Греющий кабель можно приобрести в рулоне и уложить на пол самостоятельно. Есть и другие варианты — например, нагревательные маты. Они представляют собой тот же кабель, но уже прикрепленный к несущей конструкции (стеклосетке), свернутой в рулон. Для монтажа его надо просто развернуть по длине комнаты (используется нужное количество полос). Пленочный теплый пол укладывается тем же способом, но с некоторыми особенностями.
Использование греющего кабеля принято считать более мощным и эффективным, но и более затратным вариантом обогрева. Если в регионе высокие тарифы на электроэнергию, счета за использованные ресурсы буду весьма значительными. Однако, потребляемая мощность инфракрасного теплого полна заметно выше. Если пленочный нагреватель потребляет 220 Вт/м2, а кабель — 80-150 Вт/2, сравнение становится очевидным.
Однако, здесь есть одна особенность. Укладку греющего кабеля (или греющего мата) можно выполнить двумя способами:
уложить на черновой пол и залить слоем стяжки, на который укладывается финишное покрытие
уложить на черновой пол, накрыть жестким листовым полотном (фанера, ОСБ, ДСП и т. п.) и уложить финишное покрытие
В первом случае теплоотдача от греющего кабеля будет максимальной, что позволит использовать щадящий режим нагрева. Расход электроэнергии будет не слишком велик. Во втором случае полотно листовых материалов сыграет роль теплоизолятора, отсекающего тепловую энергию. Придется увеличивать нагрузку на греющий кабель, что приведет к повышенному расходу электроэнергии.
Инфракрасный пленочный теплый пол укладывают непосредственно под напольное покрытие, без промежуточного полотна из листовых материалов. Кроме того, полотно пленки не укладывают под диваны, предметы корпусной мебели — это вызывает перегрев и выход из строя. Поэтому, количество излучающих элементов гораздо меньше, а эффективность работы — заметно выше. Это делает режим работы более экономным.
Какой толщины должна быть стяжка пола
Толщина стяжки над теплыми полами — немаловажный момент при обустройстве инженерных коммуникаций. Чтобы получить максимальную отдачу от подогрева и обеспечить оптимальную прочность при внешних механических нагрузках, параметры основы нужно рассчитать правильно.
Санитарные нормы указывают толщину слоя раствора для формирования обычного пола — это 40 мм. При низкой проходимости допустимо уменьшение высоты заливки. Но при обустройстве конструкций с подогревом востребованы современные материалы, собираются сложные схемы, поэтому значения рассчитываются индивидуально.
Стяжку пола, толщина которой мала, легко повредить: слишком быстрый нагрев и резкое остывание способствуют образованию «паутинки». А нагрузка от постоянных перемещений, давления мебели ускорит процесс разрушения покрытия.
Для оборудования стяжки теплого пола монтируется несколько предварительных прослоек:
- Черновая стяжка по очищенной поверхности (ее может заменить прочная плита перекрытия).
- Утеплитель (его примерная толщина — 1 см).
- Для упрочнения можно использовать арматурную сетку толщиной до 10 мм.
- Далее прокладывается металлопластиковая труба. Или устанавливается электросистема.
Окончательный слой возможен из любого уместного материала толщиной от 30 до 70 мм. Сверху укладывается декоративное чистовое покрытие. Определение нужных величин дается сложно каждому начинающему умельцу.
Минимальная толщина
Нет официально утвержденной величины, которая однозначно указывает какой должна быть минимальная толщина предполагаемой стяжки пола. Госнормы отталкиваются от начальных 20 мм, не учитывая применение металлоцемента. Если не предусмотрено армирование, профессионалы указывают высоту не менее 40 мм при стандартном диаметре труб. Ячеистость укрепляющей сетки — 100х100 мм, 150х150 мм. В таких размерах для стяжки для пола материал окажется пригодным для упрочения конструкции.
Минимум не приемлем в местах с усиленной нагрузкой (например, в технических помещениях, общих коридорах, гаражах). СНиП 3.04.01-87 (рассматривается жилой сектор) при организации отопительных разводок труб нижним порогом называет общий слой в границах 500-650 мм.
Поскольку стяжка под теплый пол незначительно расширяется при линейном нагреве, то потребуется компенсатор — по периметру комнат несколько выше предполагаемой линии покрытия проклеивается демпферная (или кромочная термоусадочная) лента, принимающая на себя излишнее давление. Ширина такого вспомогательного материала 10-15 см. Лента — это дополнительная изоляция от примыкающих охлажденных стен.
Над нагревательной разводкой пол должен возвышаться примерно на 3-4 см — это ответ мастеров тем, кто впервые работает самостоятельно и выясняет какую минимальную толщину стяжки пола нужно монтировать. Так тепло отлично распределится по поверхности, сооружение останется прочным, а помещение не уменьшится.
Максимальная толщина
Наибольшая величина стяжки для теплого пола определяется по нагрузке, в среднем поверхность должна выдерживать 200-300 кгс/м2. Максимальная толщина не указана в нормативных документах и определяется путем инженерных расчетов. Чем массивнее слой, тем дольше будет длиться нагрев, ждать теплоотдачи от инерционной системы можно сутки и более.
Рекомендованные наибольшие параметры:
- Для квартир, частных коттеджей — 95-100 мм.
- Для общественных помещений — до 200 мм.
- Для производства — 300 мм.
Высота пола должна быть не меньше 30 мм, чтобы слой оставался прочным, и не более 100 мм в жилых зданиях по принципу целесообразности. Организация пола по грунту требует добавочного утепления.
Порядок действий
Монтаж инфракрасного пленочного теплого пола представляет собой последовательность процедур, которые логически вытекают одна из другой. Пытаться упростить задачу и проигнорировать какие-либо этапы не следует, так как результатом этого может стать выход нагревательного полотна из строя. Рассмотрим этапы создания пленочного теплого пола:
Расчеты
Перед началом работ необходимо все правильно рассчитать
Перед началом работы необходимо вычислить количество материалов и составить схему укладки излучающего полотна. Необходимо начертить в масштабе план комнаты и обозначить на нем порядок расстановки мебели. Все свободное пространство (с отступом от стен на 10 см) будет площадью укладки пленочного теплого пола.
Теплоизоляцию и защитную пленку лучше укладывать на всю площадь комнаты, чтобы избежать образования ступенек и перепадов высот. После того, как количество всех материалов будет известно, приобретают полный комплект теплого пола и переходят к следующему этапу.
Установка терморегулятора
Монтаж терморегулятора
Монтаж терморегулятора производится сразу после завершения расчетной части и приобретения всех комплектующих. На стене отмечают место размещения устройства, после чего отмечают линию штробы под провода. Делают вертикальное (не наклонное) углубление до самого пола, в которое должны уместиться все провода (питание, подключение теплого пола, датчик температуры). Используют щтроборез или болгарку с алмазным диском. Как вариант, подойдет перфоратор со специальной насадкой.
Место установки терморегулятора выбирают так, чтобы максимально уменьшить длину соединительных проводов. Оптимальным вариантом считается установка на стену, плоскость которой перпендикулярна к направлению полос теплого пола.
Подготовка чернового пола
Поверхность пола необходимо очистить и освободить от старого покрытия. Обязательно надо выровнять ее, удалить все выступающие предметы — старые гвозди, шурупы, другие метизы. Если пол неровный, придется выполнить ряд действий и максимально выровнять поверхность. В самых сложных случаях заливают слой стяжки (или наливной пол), обеспечивающий максимально ровную и горизонтальную плоскость.
Укладка теплоизоляции
Особенности укладки теплоизоляции
Когда поверхность готова, приступают к укладке теплоизоляции. Оптимальным вариантом считается полимерный 3-миллиметровый теплоизолятор Marpe, не проводящий электроток и не способный создать короткое замыкание. Полотно изоляции укладывают встык, соединяя все швы липкой лентой.
Этот материал безопасен и удобен в работе — в нем легко изготавливать углубления для укладки соединительных проводов. Кроме того, материал достаточно плотный, что позволяет исключит излишнюю подвижность напольного покрытия после укладки.
Монтаж пленочного полотна
Можно приступать к укладке пленочного полотна
Укладку пленки производят с отступом от стен не менее 10 см. При нарезке и размещении полос руководствуются схемой, составленной во время выполнения расчетной части. При этом, надо учесть шаг резки пленки — 250 мм. Укладывать полосы вплотную нельзя, между ними должен быть зазор не менее 10 мм. Необходимо учесть, что максимальная длина полосы составляет 8 м. если помещение большое, придется изменять конфигурацию полотна.
Полосы крепят к теплоизолятору отрезками скотча (сплошной полосой крепить нельзя). После этого на концы полос устанавливают зажимы для соединения полотна в единый излучающий комплекс. Для того, чтобы зажимы не выступали над плоскостью теплого пола, в теплоизоляторе вырезают гнездо, в которое зажим будет полностью утоплен.
Присоединение термодатчика обычно выполняется путем фиксации скотчем в центре второй секции. Датчик ставят под пленку, в теплоизоляторе под него делают гнездо. Провода выводят наружу и подключают к терморегулятору.
Порядок подключения необходимо внимательно изучить в инструкции к терморегулятору и самому теплому полу. У разных производителей могут встречаться собственные способы соединения, поэтому, надо держать инструкции под рукой и постоянно сверяться с ними в ходе выполнения работ.
Укладка напольного покрытия
Укладка напольного покрытия
После завершения всех работ следует выполнить пробный запуск теплого пола. Если никаких нареканий и изъянов не обнаружено, на пленку укладывают защитный слой (как правило, это подложка для ламината или других напольных покрытий) и приступают к монтажу напольного покрытия. Его выполняют обычным способом, но с учетом специфики работы теплого пола. Используют специальные виды покрытий (на обратной стороне должен быть значок — змейка со стрелочками, обозначение готовности к работе с теплыми полами).
Виды стяжки, какую выбрать для тёплого пола
В качестве стяжки на тёплый пол используются различные готовые составы, которых на строительном рынке множество. В зависимости от особенностей смеси, они предназначены для разных условий. Существуют два типа стяжки — мокрая (на основе бетона или цемента) и сухая.
Варианты подготовки оснований: сухая и полусухая стяжка, по грунту, настильный способ и в бетонное основание — все способы в одной статье!
Мокрая — сегодня популярна, так как стоит не дорого, хорошо держит тепло и практически любой может сделать её своими руками. Но длительность монтажа увеличивается, так как необходимо время для высыхания состава (месяц), что является большим минусом.
Сухая — это лёгкий насыпной материал, поверх которого кладутся листы ДСП или фанеры. Монтаж несложный, возможность сделать тонкий слой, особенно подходит при небольшой высоте помещения. Смеси сразу готовы к применению и не требуется время для высыхания.
На пол расстилается плёнка из полиэтилена, на которую высыпается сухой материал. Он ровняется, после чего можно приступать к монтажу финишного покрытия.
Так как в составе отсутствует вода, то укладывать можно при любой температуре, в том числе и при минусовой. Главный недостаток данной стяжки — боязнь воды, поэтому она не подходит для влажных помещениях и на водяные тёплые полы.
