Расчет расхода электроэнергии электрическим теплым полом

Базовые показатели потребления электричества

Чтобы произвести правильный теплый пол расход электроэнергии, необходимо внимательно ознакомиться. Для определения расхода электричества необходимо понять, какой тип обогрева вы используете: комфортный или основной. В первом случае мощность системы находится в пределах 110-160 Вт на кв.м, во втором — доходит до 200 Вт на кв.м.

Эксперты, исследующие полы с подогревом, говорят о том, что максимальное количество энергии потребляется на моменте прогревания пола, т. е. на выходе в рабочее состояние. Как только это произойдет, системе не нужно будет постоянно работать, а необходимо лишь поддерживать установленную владельцем температуру. Таким образом, получается, что в течение суток, энергия расходуется только примерно четверть этого времени, поскольку полы работают не всё время, а периодически включаются и выключаются.

Факторы, снижающие расход электроэнергии

Как уже говорилось, при установке электрических тёплых полов во всех комнатах квартиры, затраты на оплату будут внушительные, что отразится на вашем семейном бюджете.

Однако есть способы, позволяющие понизить расход электроэнергии:

  1. Проведение качественного утепления — хорошая теплоизоляция уменьшает расход на 35 — 40 %.
  2. Установка многофункционального счётчика — стоимость электричества используемого ночью, где-то в 2 раза ниже. Тем более что обогрев в основном работает, когда в доме люди, а это обычно вечер и ночь.
  3. Монтаж пола с обогревом осуществлять на свободной площади. Стелить его под мебелью не только не выгодно, но и запрещено производителя систем.
  4. Использование отделочных покрытий с хорошей степенью теплопроводности.
  5. Установка программированного терморегулятора — особенно в жилых помещениях, позволит в треть экономить на энергии.
  6. В редко обитаемых комнатах не поддерживать высокий градус нагрева — это лишнее наматывание энергии.

Большое значение оказывают и климатические условия. Чем больше разница между температурой в помещении и за окном, тем мощность потребления электричества увеличивается.

Терморегулятор — незаменимый прибор для снижения затрат

Отдельно следует сказать о терморегуляторе — его применение позволяет снизить расход электроэнергии до 40%. Прибор рекомендовано устанавливать в наиболее холодном месте комнаты. При понижении температуры ниже заданного значения, он будет включать обогрев, а при достижении нужного показателя — выключать.

Во многом, на расход электричества влияет тип терморегулятора, они бывают:

  • механические — конструкция простая и стоят недорого, суточное рабочее время около 12 часов;
  • программируемые — оснащены несколькими режимами, позволяющими контролировать работу, такой прибор функционирует всего 6 часов в день.

На примере рассмотрим, какой вид терморегулятора будет экономичней. Для этого воспользуемся формулой:

Рд = t * Pобщ;

t — время работы устройства;

Pобщ— мощность.

При установке мат с напряжением 900 Вт, и использовании регулятора механического типа:

Pд = t * Pобщ= 12 ч * 900 Вт = 10 800 Вт = 10,8 кВт

Если установлен программный регулятор, то:

Pд= t * Pобщ = 6 ч * 900 Вт = 5 400 Вт = 5,4 кВт

Из данного расчёта видно, что применение программированного регулятора значительно уменьшит ваши расходы.

Если тёплый пол выступает как основной обогрев во всех комнатах, то потребуется установка нескольких регуляторов, которые подключены к одной централизованной системе.

Задумываясь монтировать электрический пол в доме или квартире, следует провести все требуемые подсчёты, с учётом максимальной нагрузки зимой. Только взвесив все плюсы и минусы, нужно принимать решение об установке такой конструкции.

Снижение расхода электроэнергии

Теплоотражающий слой позволяет максимизировать эффективность ИК-пленки, сохраняя и напрявляя тепло в нужном направлении.

У нас с вами получилось подсчитать вполне реальные цифры по расходованию электричества на работу пленочных теплых полов. Затраты не такие уж и страшные, но для того чтобы добиться соответствия, придется немного поработать. Для начала необходимо правильно уложить ИК-пленку, разместив под ней теплоотражающий слой. Благодаря этому генерируемое ею тепло не будет уходить в бетонную стяжку или в другие подпольные конструкции.

Также необходимо снизить тепловые потери, с этим придется несколько сложнее. Для начала следует поработать над стенками жилища, так как здесь потери могут составлять до 15-20%. Этот показатель снижается за счет укладки теплоизоляции и дополнительного слоя кирпича. Лучше всего, если все это будет учтено еще на этапе постройки домовладения, иначе вам светят дополнительные затраты.

Снизить расход электроэнергии пленочного теплого пола поможет изоляция потолка, откуда могут теряться еще 10-15% тепловой энергии. Потолочные конструкции следует утеплить с помощью базальтовой ваты или любого другого подобного утеплителя, причем в два слоя. Такая изоляция поможет снизить энергозатраты и предотвратить утечку тепла за пределы домовладения.

Для уменьшения тепловых потерь и соответствующего понижения расхода электроэнергии на работу пленочного пола следует поработать и над другими элементами:

  • Двери – нужно или установить в доме нормальные входные двери или терпеть затраты на электрическое отопление;
  • Полы – еще одно место, через которое может утекать тепловая энергия. Данная утечка предотвращается с помощью дополнительной бетонной стяжки, а также с помощью серьезных теплоизолирующих материалов. В деревянных постройках используется только теплоизоляция, поверх которой укладываются доски чернового пола – далее расстилается пленка, поверх нее размещается финишное покрытие;
  • Большая площадь оконных проемов и лишние окна – все это способствует увеличению расхода электроэнергии на работу пленочных теплых полов. Лишние окошки следует заложить, а слишком уж широкие проемы сделать более узкими – минимальное соотношение между площадью окон и площадью полов является причиной потерь.

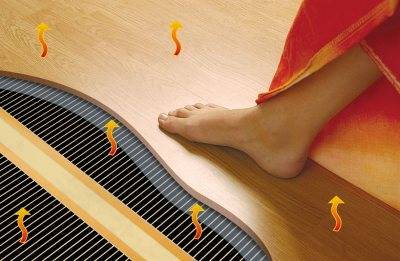

Особенности пленочного теплого пола

Высокая потребляемая мощность всегда была недостатком любого электрического отопления. Традиционный котел с подключенными к нему батареями пожирает дикое количество электроэнергии, заставляя счетчики буквально взлетать из-за большого расхода. И чем больше площадь домовладения, тем больше затраты.

Разработчики отопительного оборудования прикладывают немало усилий, чтобы уменьшить расход электроэнергии. Например, в технике используются точные электронные термометры, проводятся эксперименты с теплоносителем и способами его нагрева. Интересным и экономным решением стали пленочные теплые полы. Требуя для своей укладки минимума трудовых затрат, они обеспечивают помещения комфортным теплом.

Инфракрасное обогревательное оборудование считается экономным. Нельзя сказать, что расход электроэнергии уменьшается прямо-таки кардинальным образом, но в целом затраты снижаются на 20-40%. Учитывая дороговизну электрического обогрева, сумма экономии будет существенной. Также следует отметить минимальные затраты на установку пленочных теплых полов. Только вот придется потратиться на саму пленку.

Давайте рассмотрим основные особенности пленочных теплых полов:

Пленка может греть кухни, коридоры, прихожие, детские комнаты, спальни и любые другие помещения.

  • Экономный расход электроэнергии – поработав над теплоизоляцией своего жилища, его можно снизить еще на 10-15% от исходного значения;
  • Большой выбор пленки различной мощности – для работы в качестве основного или вспомогательного источника тепла;
  • Пленочные теплые полы дают мягкое тепло, не сжигают кислород и не оказывают негативного влияния на здоровье человека;
  • Инфракрасная пленка не требует мощной стяжки, что еще больше снижает расход электроэнергии и избавляет конструкцию от инерционности.

Теплые полы по видам — сравнительный анализ расходов

Индукционный нагрев верхних слоев происходит во всех электрических полах. Осуществляется процесс за счет электрического тока, вследствие чего из электроэнергии появляется тепловая энергия. При этом коэффициент полезного действия идентичен для всех видов. Стоит заметить, что метод установки и верхний слой напрямую влияют на энергопотребление теплых полов. Огромную роль играют такие нюансы, как коэффициент отражающего материала, слой теплоизоляции и уровень потери тепла в стяжках.

Исходя из приведенной информации, можно сделать вывод, что более производительным считается оборудование, которое устанавливается под верхний слой декоративного материала. Также можно заметно сократить основные отличия между изделиями. Это обуславливается возможностью монтажа надежного утеплителя и отражателя.

Стоит заметить, что отличия между всеми видами электрических полов все же присутствуют. И это несмотря на, казалось бы, незначительные расхождения в материале. К примеру, опытный мастер может заметить, что пленка с учетом расхода 0.22 кВт обогревает до 40 градусов. А стяжке с кабелем для обеспечения аналогичной температуры потребуется всего 0.15 кВт.

В целях экономии рекомендуется прибегать к установке именно кабельной стяжки. В этом случае владелец помещения обеспечит себя достаточным уровнем температуры с минимальными затратами энергоресурсов. Качественная изоляция будет с нуля нагреваться в течение 7-8 часов, после чего обогрев будет происходить исключительно за счет верхних слоев пола.

Однако, если речь идет о небольших комнатах, то отличия в энергоэффективности будут незначительными. Единственное, на что потребуется потратиться, это установка.

Номинальный и реальный расход энергии электрического теплого пола

Основные виды электрических полов

Чтобы определиться с электропотреблением теплого пола, следует рассмотреть базовую мощность каждого вида материала, используемого при монтаже. Наиболее распространены следующие виды:

  • пленочное инфракрасное покрытие;
  • греющий кабель;
  • термомат.

Классификация теплых электрических полов

Для тонкого напольного покрытия, например, ламината или линолеума, чаще всего используются пленочные системы обогрева. Для плитки и прочих твердых материалов – кабель или маты. Пленочное покрытие больше всего потребляет электричества, греющий кабель – самый экономичный. Термоматы в основе имеют инфракрасную пеленку, поэтому показатели потребления энергии у них схожи с пленочными.

Базовая мощность нагревательных приборов

Потребление электричества каждой системой нагрева зависит от набора характеристик:

  • толщины материала;
  • мощности приборов на 1 кв. метр;
  • максимальной температуры нагрева.

Таблица теплопотребления теплых полов в помещениях

Эти данные производитель обязан указывать на заводской упаковке материала, как и номинальную величину потребляемой энергии.

Таблица электропотребления некоторых моделей греющих элементов на 1 кв. метр:

Кабель имеет небольшую мощность, но его располагают в несколько витков на 1 кв. метр, таким образом, чтобы суммарная мощность теплого пола составила – 130–150 Вт на квадратный метр – это средний показатель.

Расчет мощности для теплых полов

Факторы, влияющие на электропотребление

Совокупные затраты на системы отопления теплыми полами

Но есть и другие факторы, способные снизить или увеличить потребление электричества, к ним относятся:

  • уровень теплоизоляции стен в помещении — чем он выше, тем меньшим будет потребление энергии;
  • температура воздуха на улице – в холодное время года электрический пол будет работать намного больше;

Расчет энергопотребления

Для того, чтобы рассчитать какое количество электричества будет потреблять теплый пол, есть несколько подходов:

Расчет номинального потребления: в комнате площадью 14 м 2 нагревательные элементы будут занимать 10 м 2 . Чтобы рассчитать потребление электричества, нужно площадь покрытия умножить на мощность.

Потребление электроэнергии инфракрасными теплыми полами

Предположим, что используется термомат мощностью 130 Вт на 1 метр², тогда 10*130 = 1300 Вт или 1,3 кВт/ч – это номинальный расход. Далее, предполагаем, что в сутки пол включен 8 часов, тогда в день получается – 8*1,3 = 10,4, а в месяц – 10,4*30 = 312 кВт.

Средняя стоимость 1 кВт в России – 2,5 рубля, поэтому расходы на эксплуатацию теплого пола составят 780 рублей. Этот метод дает возможность рассчитать максимальную величину энергопотребления, без учета использования терморегулятора и прочих факторов, влияющих на потребление.

Технология расчета затрат с использованием коэффициента.

Для подсчета применяется формула: W=S*P*k, где:

График нагрева и потребления электроэнегрии инфракрасным теплым полом

S – площадь комнаты;

P – мощность нагревательного элемента;

k – коэффициент полезной площади обогрева, по общепринятым стандартам он равен 0,4.

Комната площадью 20 м 2 , используется термомат, мощностью 130 Вт на 1 метр², тогда формула будет иметь следующий вид:

W= 20*130*0,4 = 1040 Вт (1,04 кВт).

Далее, рассчитываем расход электричества в день: 8 часов *1,04 кВт = 8,32, в месяце – 12*30 = 249,60 кВт. Стоимость затрат – 249,60*2,5 = 624 рублей.

Потребление электроэнергии инфракрасной пленки

Насколько отличаются реальные показатели энергопотребления от номинальных?

Конечно, реальный расход будет сильно отличаться от номинальных показателей, поскольку часто бывает, что целый день в доме никого нет и пол включать нет смысла, поэтому реально он будет работать лишь 5 часов. Потребностей в ежедневном нагреве также не возникнет, особенно теплой осенью, поздней весной и летом, поэтому рассчитанные показатели будут примерно в два раза ниже.

Правильная установка электрического теплого пола

Есть еще и способы значительно снизить электропотребление, например, использовать терморегулятор. Хороший прибор будет экономить до 30% номинальной величины энергопотребления. На практике получается так, что электрический пол нагревается до заданной температуры за 5 минут, затем остывает 10 минут и снова включается. В час нагревательный элемент работает лишь 20 минут. Если вся система включена 9 ч. в сутки, из них электричество потребляется только 3 ч., следовательно затраты будут выглядеть следующим образом:

W= 20*130*0,4 = 1040 Вт/ч (1,04 кВт);

1,5*3 = 3,12 – в сутки;

3,12*30 = 93,60 – в месяц;

93,60*2,5 = 234 рубля.

Есть еще несколько способов снизить расход энергопотребления:

Энергопотребление теплого пола

Количество электропотребления на обогрев помещений таким источником, как теплый пол, зависит от множества факторов. Здесь и конструкция, и электроэнергетические параметры пола, и характер помещения, и качество теплоизоляции:

  1. Для чего делается теплый пол — как основной источник обогрева или как средство дополнительного комфорта?
  2. В какой климатической зоне делается отопление.
  3. Каков характер помещения: стены и потолки, внешняя теплоизоляция — велика ли теплоотдача в наружную среду.
  4. Характер внутренних и отделочных покрытий: деревянный пол, линолеум, ламинат.
  5. Человеческий фактор: сколько тепла требуется человеку. Обычно это зависит от возраста. Например, детские комнаты и помещения для пожилых и мало двигающихся людей должны быть обогреты лучше.
  6. Характер пребывания людей в помещении: если люди большую часть времени проводят на работе, то во время их отсутствия какие-то обогревательные средства могут быть переведены в более экономичный режим работы.
  7. Специальные конструктивные особенности обогревателей, позволяющие уменьшить или нормировать энергопотребление: фольговые отражатели, теплоемкие балластные покрытия, автоматические и ручные регуляторы.


Электрический теплый пол. Капитальный монтаж с заливкой в цементно-песчаную стяжку

При всей сложности и многомерности в исчислении энергозатрат теплого пола можно, все-таки, грубо оценить общие характеристики расходуемой им энергии.

Комфортный обогрев требует расходовать энергии на мощность теплого пола порядка 100–160 Вт на кв. м обогреваемой поверхности пола.

При использовании теплых полов в качестве основного обогревателя мощность потребления энергии должна составлять до 200 Вт на метр квадратный пола.

Режим работы теплых полов, также как и режим работы любого электрооборудования, бывает стартовый и стационарный. При включении отопления в холодном помещении будет выделено много энергии на первоначальный прогрев. В прогретом отапливаемом помещении затраты энергии гораздо меньше, они нужны только на поддержание тепла на достаточно комфортном уровне.

При этом большую роль может сыграть автоматическая терморегуляция. А также внешняя теплоизоляция, массивные инерционные элементы помещения, способные удерживать тепло. Тогда суточные колебания прогрева будут не так значительны.

Как мы знаем по опыту централизованного отопления, когда осенью оно включается, первые два–три дня уходят на разогрев помещения, застуженного осенними холодами. А вот когда прогреются стены, полы, внутренние переборки, мебель, только тогда и начинает чувствоваться настоящий комфорт. Которому уже не страшны бывают небольшие отключения на несколько часов.

Однако, при централизованном отоплении система очень нечувствительна ко многим важным моментам. Часто бывает, что в помещениях — домах, квартирах — в которых был проведен хороший ремонт и выполнена нормальная подготовка к зиме, отопление после первоначального прогрева приводит к «зашкаливанию» температуры помещений. Тогда как в старых зданиях, квартирах без ремонта то же самое отопление может больше «прогревать улицу», и за всю зиму так и не выведет квартиру на нужный уровень комфорта.

Вот такие проблемы могут быть легко преодолены при использовании автономного электроотопления — полного или дополнительного к общему.

Режим работы в стационарном «прогретом» состоянии может быть либо с плавным понижением электропотребления, либо старт-стопный — с выключением каждый час на 45–50 минут. То есть 10–15 минут включения может вполне хватить на поддержание тепла в помещении в норме.

Факторы, снижающие расход электроэнергии

Как уже говорилось, при установке электрических тёплых полов во всех комнатах квартиры, затраты на оплату будут внушительные, что отразится на вашем семейном бюджете.

Однако есть способы, позволяющие понизить расход электроэнергии:

  1. Проведение качественного утепления — хорошая теплоизоляция уменьшает расход на 35 — 40 %.
  2. Установка многофункционального счётчика — стоимость электричества используемого ночью, где-то в 2 раза ниже. Тем более что обогрев в основном работает, когда в доме люди, а это обычно вечер и ночь.
  3. Монтаж пола с обогревом осуществлять на свободной площади. Стелить его под мебелью не только не выгодно, но и запрещено производителя систем.
  4. Использование отделочных покрытий с хорошей степенью теплопроводности.
  5. Установка программированного терморегулятора — особенно в жилых помещениях, позволит в треть экономить на энергии.
  6. В редко обитаемых комнатах не поддерживать высокий градус нагрева — это лишнее наматывание энергии.

Большое значение оказывают и климатические условия. Чем больше разница между температурой в помещении и за окном, тем мощность потребления электричества увеличивается.

Терморегулятор — незаменимый прибор для снижения затрат

Отдельно следует сказать о терморегуляторе — его применение позволяет снизить расход электроэнергии до 40%. Прибор рекомендовано устанавливать в наиболее холодном месте комнаты. При понижении температуры ниже заданного значения, он будет включать обогрев, а при достижении нужного показателя — выключать.

Во многом, на расход электричества влияет тип терморегулятора, они бывают:

  • механические — конструкция простая и стоят недорого, суточное рабочее время около 12 часов;
  • программируемые — оснащены несколькими режимами, позволяющими контролировать работу, такой прибор функционирует всего 6 часов в день.

На примере рассмотрим, какой вид терморегулятора будет экономичней. Для этого воспользуемся формулой:

Рд = t * Pобщ;

t — время работы устройства;

Pобщ— мощность.

При установке мат с напряжением 900 Вт, и использовании регулятора механического типа:

Pд = t * Pобщ= 12 ч * 900 Вт = 10 800 Вт = 10,8 кВт

Если установлен программный регулятор, то

Pд= t * Pобщ = 6 ч * 900 Вт = 5 400 Вт = 5,4 кВт

Из данного расчёта видно, что применение программированного регулятора значительно уменьшит ваши расходы.

Если тёплый пол выступает как основной обогрев во всех комнатах, то потребуется установка нескольких регуляторов, которые подключены к одной централизованной системе.

Задумываясь монтировать электрический пол в доме или квартире, следует провести все требуемые подсчёты, с учётом максимальной нагрузки зимой. Только взвесив все плюсы и минусы, нужно принимать решение об установке такой конструкции.

Видео материалы

В видео подробно разобран момент сколько потребляет теплый пол Caleo электроэнергии.

Сколько потребляет теплый пол. Расход электроэнергии теплого пола. Caleo

Электрические тёплые полы как система отопления дома. Расход электроэнергии. Строй и Живи.

Особенности электрического «теплого пола» с кабелем

Чтобы не казаться голословными, в этом разделе публикации мы постараемся убедить читателя, что электрический кабельный «теплый пол» имеет массу преимуществ перед водяным.

Не станем в этой статье расписывать принципиальные преимущества всех систем подогрева поверхности пола. Такой подход действительно показывает и максимальную эффективность, и комфортность для жильцов при перемещении по полу, и оптимальное распределение температур воздуха по высоте помещения. Все это свойственно и водяным, и электрическим системам примерно в равной степени. Но, казалось бы, с точки зрения эксплуатационных затрат водяная система выглядит более экономичной, ей бы и отдать предпочтение…

Однако, если рассмотреть проблему «под разными углами» — картина будет отнюдь не столь однозначной.

  • Начнем со степени сложности реализации проекта. Здесь даже сопоставлять затруднительно, так как монтаж трубных контуров с их завязкой на коллекторы, на регулировочные смесительные узлы – несравнимо тяжелее, нежели прокладка нагревательного кабеля.
  • Для оборудования водяного «теплого пола» потребуется немало места. Управление же электрической системой – это компактный блок, по размерам сопоставимый с обычным выключателем.

Разница разительная – громоздкий смесительно-коллекторный шкаф или компактный терморегулятор, устанавливаемый в обычное розеточное гнездо.

  • Водяной «тёплый пол» часто бывает в принципе невозможен в домах многоэтажной застройки. Во всяком случае – это придется уточнять, и в случае согласия — составлять проект со строго оговоренными условиями подключения к тепловой сети, затем его утверждать, согласовывать и т.п. Для электрической системы нужно лишь то, чтобы общая потребляемая мощность в квартире не выходила за рамки дозволенного. А так – все в руках хозяев, безо всяких согласований и прочих бюрократических процедур. С этой точки зрения, электрические «теплые полы» — полностью универсальны.

  • Как ни крути, трубы с теплоносителем, замурованные в полу, остаются потенциальной угрозой протечки. Пусть с очень невысокой вероятностью, но все же…

Авария на водяном «теплом полу» — проблема нечастая, но зато, если уж такое случилось, то устранение последствий превращается в очень масштабное мероприятие.

  • Электрические системы всего намного проще и чувствительнее в управлении.
  • Электрический теплый пол несложно запустить в любой момент, например, когда летом вдруг пошла череда прохладных дней, и в комнатах стало некомфортно. Запустить громоздкую систему водяного отопления с подключенным «теплым полом» решится в таких обстоятельствах не каждый. Да и выйдет она на рабочий режим – далеко не сразу.

Единственным «минусом», сразу приходящим на ум, является немалая стоимость электроэнергии. Но это – вовсе не «приговор». При правильном монтаже, разумной эксплуатации, при эффективной термоизоляции дома или квартиры – ничего пугающего хозяев не ожидает. И в особенности, если электрический «теплый пол», как это часто практикуется, создается не взамен общей системы отопления, а лишь для повышения уровня комфортности в отдельных помещениях квартиры или даже на отдельных участках комнат.

Рассчитаем нужный расход трубных изделий на м2

В целом, на один квадратный метр пола расход выйдет, равный пяти погонным метрам трубного сортамента. Данный метод считается самым простым в расчетах расхода труб на м2 площади сооружаемой конструкции.

Смотреть видео

Трубы для теплого пола. Как узнать длину петли?

При таком расчете расхода на м2 величина шага принимается в 20 см. Просчитать нужное количество трубопроката для теплого пола можно, используя следующую формулу:

Рассчитывая длину труб теплого пола на квадратный метр, следует добавлять расход сортамента от пола до коллектора и в обратном направлении. Например, при расчете длины трубного проката на квадратный метр к предоставленной формуле необходимо приплюсовать удвоенную дистанцию до коллекторного шкафа.

Легко определить расход металлопластикового и любого другого трубного изделия на теплый пол можно, используя онлайн калькулятор. Рассчитывать по данным программам очень удобно. В основе каждого такого программного продукта положена «методика коэффициентов».

Эти коэффициенты учитывают:

  • шаг и диаметр металлопластиковых, полипропиленовых, медных и других трубных изделий;
  • материал изготовления сортамента;
  • габариты и вид покрытия теплой конструкции;
  • габариты и вид стяжки. Предлагаем онлайн калькулятор для расчета стяжки пола.

Онлайн калькуляторы также учитывают наличие утеплителя на металлопластиковой или иной трубе. Заслуженной популярностью у пользователей пользуется программный продукт «Комплекс Valtek», который содержит специальный раздел для расчетов для строительства теплого пола.

Выбираем шаг укладки

Чтобы вся поверхность сооружаемой конструкции, выполняла нагрев, а температура в помещении была комфортной, необходимо выдержать определенную длину между трубными изделиями.

На крайней части эта дистанция может составлять примерно десять сантиметров. Дальше она может меняться с разницей в пять сантиметров. Например: 10,15 см и т. д.

Определим длину контура

Рассчитать эту величину нужно, исходя из диаметра и материала труб, взятых в работу. Так, например, если монтаж выполняется из 16 – ти дюймового металлопластикового сортамента, то протяженность контура водяной системы в полу не должна быть больше 100 метров. Оптимальная длина металлопластикового трубопроката в данной ситуации составит от 75 до 80 метров. Если в работу взят металлопластиковый трубопрокат с диаметром 20 мм, то длина теплого пола не может быть больше 120 м.

Вычисляя расход трубы на теплый водяной пол, часто стоит вопрос, можно ли делать контур разной протяженности. Идеальным вариантом решения для теплого водяного пола считается одинаковая величина всех петель. Практически сделать это не сложно, но не всегда целесообразно. Например, в помещении с небольшой полезной площадью.

А потери давления в конструкции теплого водяного пола можно выровнять посредством балансировочной арматуры. Разброс по протяженности трубных изделий на таких объектах разрешается в пределах 40%. Так же при необходимости «играют» с диаметром и шагом прокладки.

Необходимое число контуров

Вопрос, по расчёту труб на теплый пол, сложно решить, не зная количество контуров. И здесь перед нами встает еще одна проблема, как рассчитать количество петель, подводимых к коллектору? Для этого нам потребуются следующие показатели:

  • объем коллектора;
  • количество пропускаемого теплоносителя за определенную единицу времени;
  • показатель тепловой нагрузки.

Рассчитывать все эти величины не нужно, так как они должны быть указаны в техническом паспорте узла смешения.

Для большого помещения необходимо выполнить «раздел» на меньшие территории. И при этом рекомендуют делать несколько контуров.

Монтируем коллектор

Выполняя монтаж коллектора, нужно запомнить несколько основных правил.

Следует принять во внимание высоту стяжки и отделки, которая будет уложена

Если это проигнорировать, то получиться ситуация с проблемой открывание дверцы шкафа.
Так же важно учесть удобство обслуживания и возможность произвести текущий ремонт с отключением магистрали.
Более короткий отрезок трубы отличается большей жесткостью и наоборот
Следовательно, коллектор можно поднимать не выше 25 см над уровнем чистового пола. При работе нельзя игнорировать дизайн помещения

Если поднятие шкафа недопустимо в определенном дизайнерском решении, то ее рекомендуют опускать ниже к полу, но с расчетом легкости открывания.

Факторы, снижающие расход электроэнергии

Как уже говорилось, при установке электрических тёплых полов во всех комнатах квартиры, затраты на оплату будут внушительные, что отразится на вашем семейном бюджете.

Однако есть способы, позволяющие понизить расход электроэнергии:

  1. Проведение качественного утепления — хорошая теплоизоляция уменьшает расход на 35 — 40 %.
  2. Установка многофункционального счётчика — стоимость электричества используемого ночью, где-то в 2 раза ниже. Тем более что обогрев в основном работает, когда в доме люди, а это обычно вечер и ночь.
  3. Монтаж пола с обогревом осуществлять на свободной площади. Стелить его под мебелью не только не выгодно, но и запрещено производителя систем.
  4. Использование отделочных покрытий с хорошей степенью теплопроводности.
  5. Установка программированного терморегулятора — особенно в жилых помещениях, позволит в треть экономить на энергии.
  6. В редко обитаемых комнатах не поддерживать высокий градус нагрева — это лишнее наматывание энергии.

Большое значение оказывают и климатические условия. Чем больше разница между температурой в помещении и за окном, тем мощность потребления электричества увеличивается.

Терморегулятор — незаменимый прибор для снижения затрат

Отдельно следует сказать о терморегуляторе — его применение позволяет снизить расход электроэнергии до 40%. Прибор рекомендовано устанавливать в наиболее холодном месте комнаты. При понижении температуры ниже заданного значения, он будет включать обогрев, а при достижении нужного показателя — выключать.

Во многом, на расход электричества влияет тип терморегулятора, они бывают:

  • механические — конструкция простая и стоят недорого, суточное рабочее время около 12 часов;
  • программируемые — оснащены несколькими режимами, позволяющими контролировать работу, такой прибор функционирует всего 6 часов в день.

На примере рассмотрим, какой вид терморегулятора будет экономичней. Для этого воспользуемся формулой:

Рд = t * Pобщ;

t — время работы устройства;

Pобщ— мощность.

При установке мат с напряжением 900 Вт, и использовании регулятора механического типа:

Pд = t * Pобщ= 12 ч * 900 Вт = 10 800 Вт = 10,8 кВт

Если установлен программный регулятор, то

Pд= t * Pобщ = 6 ч * 900 Вт = 5 400 Вт = 5,4 кВт

Из данного расчёта видно, что применение программированного регулятора значительно уменьшит ваши расходы.

Если тёплый пол выступает как основной обогрев во всех комнатах, то потребуется установка нескольких регуляторов, которые подключены к одной централизованной системе.

Задумываясь монтировать электрический пол в доме или квартире, следует провести все требуемые подсчёты, с учётом максимальной нагрузки зимой. Только взвесив все плюсы и минусы, нужно принимать решение об установке такой конструкции.

Видео материалы

В видео подробно разобран момент сколько потребляет теплый пол Caleo электроэнергии.

Как можно снизить показатель энергопотребления

Так сколько энергии потребляет теплый пол? И можно ли законным путем снизить имеющийся показатель? Подобных способа всего два. Можно уложить качественную теплоизоляцию в выбранном помещении или использовать более плотные (теплые) напольные покрытия. Можно установить подобную систему и под ламинат, однако он не относится к категории теплых покрытий. Подобные действия способны снизить расход электрической энергии теплого пола на треть. Плиточный материал, можно использовать на любом типе покрытия. Она неоспоримо обладает высоким коэффициентом теплопроводности, что приведет к существенной экономии.

Теплый пол время от времени выключается

Поверхность плитки и пола обрабатывается при помощи клея, после чего она размещается на поверхности, соблюдая выбранную геометрию рисунка. Затирка проводится только после полного высыхания материала. При наличии некачественного клея, требуется укладка дополнительного слоя грунтовки. Но главным способом на сегодняшний день остается использование качественного терморегулятора. Сколько потребляет ваша система, будет зависеть исключительно от вас.

Выбор терморегулятора

Сколько электричества потребляет система можно выяснить лишь опытным путем, проведя необходимые расчеты. Для минимизации затрат на оплату счетов по электроэнергии, рекомендуется установить терморегулятор. Он представляет собой устройство, которое позволяет включать подогрев в удобное для вас время в момент, когда происходит ее снижение в помещении. Температуру можно выставить самостоятельно, исходя из личных предпочтений. При условии, что система будет включаться только после остывания поверхности, можно сэкономить порядка 40%. При этом датчик следует устанавливать в самом холодном месте помещения.

Расположение терморегулятора

Терморегуляторы могут быть:

  1. Сенсорным. Являются новинкой и позволяют управлять системой при помощи сенсорного экрана.
  2. Электронный. Оснащен дисплеем, в котором указаны все имеющиеся настройки. Информацию он получает при помощи внешних или внутренних датчиков.
  3. Программируемый. Относится к категории электронных терморегуляторов. Позволяет настраивать систему более тонко, благодаря множеству дополнительных функций и настроек.
  4. Механический является самым простым и дешевым. Его работа полностью автономна.
Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
