Делаем электрику в квартире

Правила разбивки

Правильным разделением электропроводки в доме и квартире на сегодняшний день является проведение для каждой комнаты отдельной линии для розеток, отдельной для освещения.

К тому же отдельной линией проводят кабель к мощным потребителям. Чтобы наглядно разобраться и понять, что такое разделение электрики на группы, рассмотрим графические изображения. Представлена электрическая план-схема:

В данной схеме трехфазный ввод в дом распределен по группам электропотребителей. В качестве вводного кабеля, от счетчика, используется ВВГнг 5*10, пять жил сечением 10 квадратных мм. Для защиты ввода в щит установлен автоматический выключатель ВА 40 А.

Первая группа (подключена от фазы L1) — это освещение, устанавливается автомат 10 А, провод на на них ВВГнг 3*1.5 мм. Вторая — это потребители санузла и ванной, установлено устройство защитного отключения, УЗО 10А-10mA. Вообще можно до 30 мА, но не более (глава 7.1. ПУЭ п. 7.1.82). Связанно это с высокой влажностью и большой вероятностью электротравматизма при эксплуатации электроприборов. В качестве силового провода задействован ВВГнг 3*2.5 мм, который также запитан от первой фазы L1. Третья — розетки комнат. Для их защиты установлен автомат на 16 А, а питание подходит с фазы L2. Делается это для равномерной нагрузки на трехфазную сеть. Провод для третьей ветки электропроводки также берут ВВГнг 3*2.5 мм. Розетки для четвертой группы (кухня и коридор) запитаны от фазы L3. Автоматический выключатель на 16 А защищает провод ВВГнг 3*2.5 мм. Пятая ветка — питание электроплиты, задействованы три фазы, ноль и заземление. Для подключения используют провод ВВГнг 5*6 мм (согласно СП 256.1325800.2016 п.10.2), для защиты установлено УЗО 32 А — 30 mA.

Данная схема разделения проводки на группы приведена в качестве примера, для помощи домашним мастерам разобраться и на примере помочь научится читать схемы, а также составлять их, исходя из собственных наработок. В качестве недорогого и простого решения разбивки электропроводки для хрущевки, можно использовать схему приведенную ниже, с распределенной нагрузкой на потребителей.

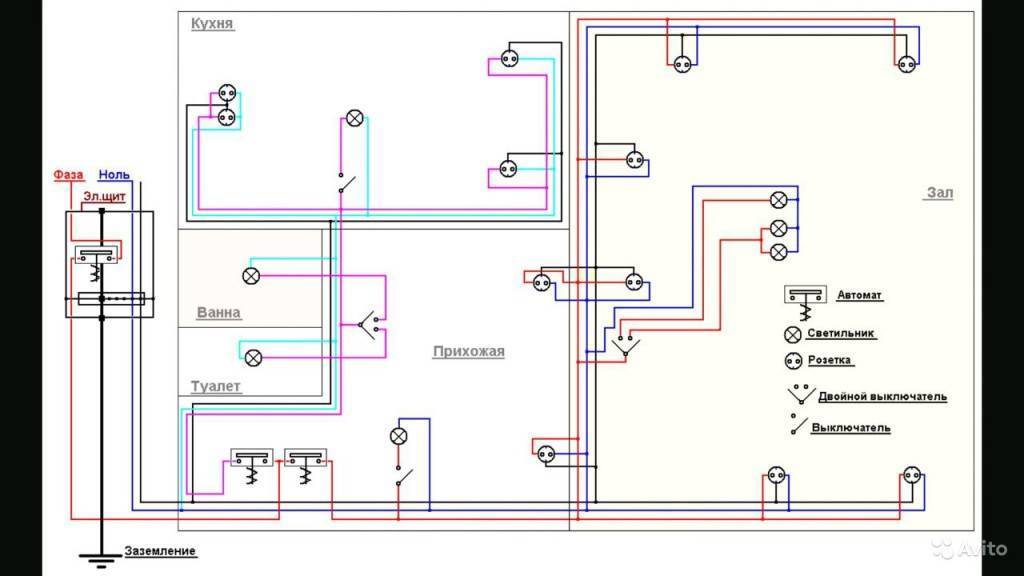

Также добавлено визуальное изображение, план-схема проводки на плане квартиры. При вновь проложенной электропроводке необходимо составлять подобную схему распределения, для того чтобы в дальнейшем облегчить поиск неисправности или же модернизацию проводки, добавление точек потребителей.

Чтобы закрепить прочитанный материал, предлагаем вам ознакомиться с видео уроками, на которых доходчиво и наглядно демонстрируется, как разделить проводку в квартире или доме на линии:

Вот собственно и все, что мы хотели рассказать вам о правильном разделении электропроводки на группы. Надеемся, предоставленные примеры помогли вам понять, зачем нужна разбивка электрики и как ее правильно осуществить!

Будет интересно прочитать:

Цивилизованная жизнь невозможна без большого количества электроприборов. Кроме лампочек «Ильича» в современных домах и квартирах используются кондиционеры, стиральные и посудомоечные машины, бойлера, компьютеры и другие электроустановки. Суммарная мощность этой аппаратуры постоянно растёт, что повышает требования к электропроводке.

При прокладке электропроводки потребителей желательно разделить на группы. Это позволяет уменьшить сечение кабелей, упростить монтаж и выбрать защитную аппаратуру (автоматы, УЗО), соответствующую типу и мощности нагрузки.

В этой статье рассказывается о том, как разделить электропроводку на группы и правильно выбрать автоматические выключатели.

Схема разводки электропроводки в квартире

В соответствии с требованиями СНиП электрика в квартире должна соответствовать положениям ГОСТ по таким параметрам, как устойчивость к влаге, коррозии, воздействию высоких и низких температур.

Прокладывать линии можно только по вертикали и горизонтали. Запрещено делать диагональные или криволинейные соединения при проведении внутреннего способа укладки кабеля. Это чревато тем, что при сверлении отверстия бур может пробить провода, что приведет к короткому замыканию. Следствие — поражение человека током и последующая замена коммуникаций.

Нужно соблюдать такие расстояния между электрическими элементами в цепи и предметами интерьера:

  • пол — 30-120 см;
  • потолок – 20 см;
  • углы — 20 см;
  • раковины, ванна — 100 см;
  • радиаторы отопления — 10 см (снизу);
  • электрические и газовые плиты — 50 см;
  • проемы — 10 см.

Выбор схемы питания однокомнатной квартиры

Схема питания всей квартиры от одной группы

  • Если суммарная мощность всех наших электропотребителей не превышает 25А, то мы можем организовать питание всех потребителей от одной группы. Это наиболее простой и дешевый вариант, который наверняка и был реализован в вашей квартире еще на стадии строительства. Только выполнялся он, скорее всего, из алюминиевого провода. К его недостаткам можно отнести:

    1. Более низкую надежность схемы. Ведь в результате повреждения электропроводки на любом участке обесточится вся квартира.
    2. Сильная зависимость от работы мощных электроприборов (например, электронагревателей или бойлеров).
    3. Большее количество распределительных коробок в каждой комнате.
  • Так как такая схема электропроводки однокомнатной квартиры не предполагает отдельного распределительного щита, то подключившись к автомату после счетчика, вы тянете питающий провод по всей квартире. Согласно наших расчетов это должен быть медный провод с сечением не менее 2,5 мм 2 или его алюминиевый аналог. В местах подключения розеток и выключателей вы делаете распределительные коробки, в которых подключаетесь к питающему проводу.
  • Для уменьшения количества распределительных коробок, которые снижают надежность нашей схемы, целесообразно подключать в каждой коробке сразу несколько электропотребителей. Все электрические подключения потребителей должны выполняться параллельно питающему проводу.

Схема питания однокомнатной квартиры от нескольких групп

  • Если суммарная расчетная нагрузка на вашу однокомнатную превышает 25А, то любая инструкция по электроснабжению укажет на необходимость разделения нагрузок на группы. Кроме того разделение на группы часто выполняют, даже если суммарная нагрузка не превышает 25А. Делается это с целью выделения отдельной линии на крупный источник потребления энергии или в целях повышения безопасности и удобства электроснабжения.
  • Группы обычно образуются в зависимости от характера нагрузок (например, освещение отделяется от розеток) либо по требуемой степени защищенности (например, группу электроснабжения ванной комнаты и кухни оборудуют УЗО, а группу питающую комнату и прихожую комнату — нет). Количество групп ограничивается только вашими финансовыми возможностями и целесообразностью.
  • К недостаткам разделения питания квартиры на несколько групп можно отнести следующие:
    1. Удорожание суммарной стоимости схемы разводки. Причиной этого является использование большего количества материалов.
    2. Если выполняется монтаж скрытой проводки с разделением на группы, то для прокладки питающих линий потребуются значительно более глубокие штробы. Поэтому если вы выполняете работу своими руками, то трудоемкость такого процесса значительно выше.
    3. Необходимость монтажа распределительного шкафа в квартире.

https://youtube.com/watch?v=IvYrUS-IKTg

При монтаже отдельных групп лучше выполнять их по очереди во избежание их случайного объединения. Кроме того следует соблюдать правила монтажа электропроводки, видео которых вы во множестве найдете в сети интернет.

Монтаж проводки

Осталось определиться, какой тип проводки выбрать для своей квартиры. На сегодняшний день существует два способа:

  • Открытый. Это когда все проводники будут проходить по стенным поверхностям, крепятся они в пластиковых кабельных каналах (или коробах). Такая прокладка требует гораздо меньше материальных затрат и физических усилий, но есть один существенный недостаток – получается не вполне эстетичный внешний вид помещения. Исключение составляет прокладка специального кабеля по фарфоровым изоляторам, когда дизайн квартиры выполнен в ретро-стиле, это сейчас очень модно и набирает популярность.
  • Скрытый. При таком способе провода прокладываем в специальных бороздах на стенных поверхностях (в штробах). Чтобы проштробить понадобятся специальные приспособления, процесс трудоёмкий, отнимет много времени и сил. Но зато будут спрятаны все проводники.

Подготовительный этап

Согласно с вашим проектом наметьте на стенах пути прохождения проводов. Чтобы получилось всё идеально ровно, делайте это с помощью лазерного уровня или натянутого шнура. В щитке стоит счётчик, а после него автоматы по группам нагрузки. От этих автоматов провода должны прийти в первую распределительную коробку, а оттуда уже разойтись по всем остальным помещениям и комнатам. На входе в каждую комнату должна устанавливаться своя монтажная коробка.

Отметьте на стенах места расположения розеток, выключателей, распределительных коробок.

Есть один нюанс для открытого способа прокладки – стены должны быть идеально ровными, чтобы пластиковые короба ложились на стенную поверхность без перекосов. В случае прокладки по фарфоровым изоляторам это не обязательно, лёгкая кривизна стен не будет так заметна.

Для скрытого варианта надо сделать штробы по отмеченным линиям при помощи штробореза или болгарки. Можно воспользоваться перфоратором, но тогда штробы не получатся такими идеально ровными. Перфоратор подойдёт для монтажа отверстий под коробки и подрозетники, только понадобится специальная насадка – фреза (коронка) по бетону. Если у вас нет такого инструмента, покупать его будет весьма накладно, постарайтесь взять напрокат.

Открытая прокладка проводов

  1. Нарежьте пластиковые короба по размерам намеченных линий. Для этого воспользуйтесь строительным ножом либо ножовкой.
  2. Зафиксируйте короба на стенных поверхностях. Не советуем использовать клей или двухсторонний скотч, такая фиксация не продержится долго. Лучше всего закрепите короба дюбелями с шурупами.
  3. Проводники уложите в короба и закройте крышки. Концы проводов остались выведенными к монтажным коробкам и коммутационным аппаратам.

Скрытая прокладка проводов

  1. Подготовленные штробы очистите от пыли, это можно сделать обычным веником или пылесосом.
  2. Уложите в штробы провода, рекомендуется предварительно поместить их в гофрированные трубы из негорючих материалов.
  3. Закрепите уложенную в борозды электропроводку при помощи алебастрового раствора. Сначала зафиксируйте лишь в нескольких местах, чтобы не выпадал провод. Когда окончите полностью монтаж и проверите работу всей электросети, тогда уже замуруете провода окончательно.
  4. Концы проводов выведите в подрозетники и распределительные коробки.
  5. Также при помощи раствора алебастра зафиксируйте в подготовленных отверстиях монтажные коробки и подрозетники.

Завершающий этап

Не забывайте, что перед выполнением любых работ, связанных с электричеством, необходимо обезопасить рабочее место – снять напряжение и проверить его отсутствие.

Осталось только всё скоммутировать. Установите розетки, выключатели, светильники. Произведите все необходимые соединения в распределительных коробках.

Подайте напряжение и проверьте работу всей системы. Если всё работает правильно, можете заделывать штробы.

Как видите, электропроводка в квартире, выполненная своими руками, это вполне реально. Надеемся, что пошаговая инструкция составления схемы, подсчёта нагрузки, монтажа щитка и проводки, поможет вам сделать всё правильно. Если сомневаетесь, то лучше обратитесь за помощью специалистов.

С чего начать

Для того, чтобы осуществить монтаж электропроводки в квартире самому, перед началом работ следует правильно определить их статус. Это значит, что необходимо четко установить, будут ли это работы ремонтные или же предстоит переустройство помещения. При этом замена старой проводки может явиться ремонтом, когда поврежденные участки или электроустановочные изделия меняются на аналогичные, а может быть и переустройством, если в процессе замены будут изменяться параметры и характеристики электропроводки.

Для чего это нужно? Да просто, чтобы в будущем избежать юридических сложностей с органами местного самоуправления. Ведь в случае переустройства необходимо обязательное предварительное согласование с ними будущих действий.

После улаживания всех необходимых формальностей можно приступать к действиям, направленным непосредственно на монтаж проводки.

Итак, выполнение в квартире проводки своими руками потребует наличия таких инструментов:

  • нож для разделки проводов;
  • кусачки-бокорезы;
  • плоскогубцы;
  • щипцы (клещи) для снятия изоляции;
  • набор различных отверток;
  • молоток;
  • перфоратор;
  • штроборез или угловая шлифовальная машина («болгарка», как ее называют в народе);
  • шуруповерт;
  • уровень;
  • разметочный карандаш.

Это оптимальный набор инструментов, с помощью которого можно своими руками сделать все работы по прокладке электропроводки.

Монтаж проводки от щитка до квартиры

Часто возникает вопрос о согласовании с домовладением таких мероприятий, как прокладка кабеля или замена проводки. Ответ прост: никогда ранее и сейчас согласовывать эти мероприятия не требуется. Исключением становится только перекоммутация в самом щитке – дополнительное подключение источников питания к клеммам счетчика. Для этого необходимо обратиться в энергосбытовую организацию (ЭСО)  и сообщить о намерении произвести переподключении питающего кабеля. Данная организация в свою очередь отправит к вам электромонтера, который произведет «снятие» пломб со счетчика, а после подключения кабеля – установит новые. Однако, перед тем как вызывать представителя ЭСО необходимо проложить соответствующий кабель. Итак, первым делом необходимо произвести замер расстояния от распределительного щита в квартире до щита учета на лестничной клетке. Кроме того, необходимо учесть длину кабеля для разделки и подключения жил к клеммам автоматов, а так же для аккуратной укладки в щитах.  Далее необходимо определиться с маркой кабеля и его сечением. Для замены питающего кабеля в домах старого жилого фонда можно использовать медный двухжильный, а в новостройках — трехжильный кабель с жилами сечением 10 кв. мм. Для этих целей подойдет кабель кабель ВВГнг или ВВГ-Пнг

Это интересно: Количество лампочек на освещение коридора площадью 7*1,5 м: объясняем по полочкам

Порядок монтажа электропроводки пошагово

В этой главе будет рассмотрен вопрос о том, как правильно следует прокладывать провода при проведении всего комплекса электромонтажных работ. Как правило, монтаж электропроводки начинается с подготовки имеющихся в доме помещений к ее прокладке.

Монтаж скрытой электропроводки на видео

Подробно о монтаже электропроводки в квартире

Монтаж электропроводки своими руками. Подробная инструкция по замене проводки в панельном доме

Монтаж скрытой проводки в частном доме с использованием современного оборудования.

Как провести скрытую электропроводку. Видеоинструкция

При выборе следует ориентироваться на основные положения ПУЭ, в которых оговариваются возможности применения того или иного варианта. Так, п.7.1.39 этого документа накладывает ограничения в плане применения открытой прокладки кабеля в местах где готовится пища (на кухне, в частности). Для этих целей в этой части помещения должен монтироваться скрытый в толще стен жгут с проводниками.

На всех остальных участках кухонного пространства допускается применять тот же способ прокладки проводки, что и во всех других жилых помещениях. Исключение составляют особые комнаты с повышенной влажностью воздуха (ванны, душевые и им подобные).

Общий порядок монтажа описывается следующей последовательностью действий:

  1. Сначала согласно подготовленной монтажной схеме на стенах комнат делается разметка трассы прохождения кабеля или жгута (в зависимости от выбранного способа прокладки).
  2. При скрытом способе на размеченных участках проводится штробление канавок, для чего используются либо болгарка, либо специальный инструмент – штроборез.
  3. Затем в штробы укладываются отрезки проводного жгута или заранее отмеренного по длине кабеля ВВГ, концы которого на конечных участках разделаны и выведены наружу.
  4. При заделывании мест соединения проводов с клеммами электроустановочных изделий традиционно применяются специальные изолирующие средства (изолента, например).
  5. После того, как проводники зафиксированы в канавках специальными скобками или алебастром можно переходить к заделке штроб под электропроводку.
  6. Для этого используется заранее подготовленная отделочная штукатурка.

Устройство штроб (канавок) для укладки и крепления электропроводки

Для крепления кабеля существует множество различных крепежных изделий, внешний вид которых представлен ниже.

Хомут-стяжка, универсальный крепежный элемент для фиксации проводников

Стяжка предназначена для крепления кабеля на бетонных и кирпичных основаниях

Скоба металлическая для крепления кабеля

Скоба пластиковая для крепления кабеля

Изолятор электрический для крепления ретро проводки

Дюбель стяжка для крепления проводниковой или кабельной продукции

Дюбель-хомут для крепления плоского и круглого кабеля

Самодельный крепеж из стальной ленты

Самодельный крепеж из кусков провода

Клипсы-пластиковые для крепления круглого кабеля или гофрированной трубы

Пластиковый кабель-канал

По завершении работы с проводами (кабелем) можно переходить к монтажу электроустановочных изделий (распределительных коробок, выключателей и розеток)

При их установке важно строго следовать монтажной схеме, в которой четко отражено их взаимное расположение.Перед тем как установить распределительную коробку, например, важно проследить, чтобы она располагалась строго над розеткой и по возможности ближе к осветительному прибору (люстре). Если все делать правильно (согласно монтажной схеме) вопросов о том для чего нужна распределительная коробка, как правило, не возникает

Установка подрозетников и штробление стен на видео

Установка подрозетников в бетонной/кирпичной/газобетонной стене. Обзор коронок.

Штробление стен

Кроме того, в этих комнатах обязательна установка УЗО. По завершении монтажа всех электроустановочных изделий останется только подключить их к ранее выведенным концам жгутов или кабельных разделок.

Сборка схемы электропроводки и соединение проводов на видео

Электромонтаж. Часть 1 – Схемы проводки для “Чайников”

Электромонтаж. Часть 2 – Способы соединения проводников

Электромонтаж. Часть 3 – Сварка проводников

Нагрузка в квартире

Современная электрика в квартире включает в себя огромное множество различных потребителей электроэнергии. Согласитесь, что бытовой техникой наши жилища буквально напичканы. Правилами и нормативными документами рекомендуется, перед тем, как провести проводку в квартире, разделить осветительную сеть и линию розеток от разных автоматов. Но с учётом того, какая сейчас нагрузка приходится на квартирную сеть, сажать все бытовые приборы на одну линию нельзя. Желательно равномерно распределить всё на несколько цепочек, запитанных от отдельных автоматов.

В таком разделении огромная практическая польза. Представьте, что повредилась электропроводка в квартире. Своими руками, без вызова электрика, вы решили разобраться, найти причину и устранить. Если на каждой линии установлена своя защита, причину аварийной ситуации вы найдёте легко (определите по отключенному положению автомата). И пока вы будете устранять на этой линии повреждение, все остальные потребители не останутся обесточенными, то есть холодильник продолжит холодить, а стиральная машинка стирать.

Рекомендуется выбирать автоматы следующей мощности:

  • для осветительной нагрузки – 10 А;
  • для розеток – 16 А;
  • для подключения бытовой техники мощностью до 4,5 кВт – 20 А;
  • для ввода на квартиру – 50 А.

Как разделить общую квартирную нагрузку по группам?

Во-первых, всех мощных потребителей электроэнергии желательно запитывать отдельной линией (стиральная машина, водонагреватель, посудомоечная машина, варочная плита и электрическая духовка, кондиционеры).

Во-вторых, розетки каждой комнаты хорошо было бы сделать отдельными группами (детская, взрослая спальня, зал, кабинет). Если уж так не получится, то кухонные розетки в любом случае надо запитывать через отдельную линию и автомат, потому что именно на кухне больше всего мощных бытовых приборов (хлебопечь, микроволновка, кофемашина, электрочайник, кухонный комбайн, блендер и т. п.)

Обязательно отдельной группой выполняется электроснабжение санузла, так как он относится к опасному помещению в плане электробезопасности (так называемая «мокрая» группа).

Отдельной группой выделяется освещение квартиры, но будет гораздо удобнее, если разделить по группам освещение каждой комнаты.

От того, каким образом вы сгруппируете всю нагрузку своей квартиры, будет зависеть количество необходимых автоматов и УЗО.

Способы соединения

Способы соединения электроцепи:

  • Последовательно – складывается напряжение всех элементов сети, в каждом из них сила тока одинаковая. В цепи нет узлов, и поэтому, если выходит из строя один элемент, перестают работать все остальные
  • Параллельно – ко всем параллельно соединенным ветвям цепи приложено одно напряжение. Сила тока в узлах равна сумме токов в соединенных параллельных проводниках. Элементы не соединяются между собой, но объедены узлами. Если один из них выходит из строя, данный факт не отражается на работе остальных
  • Смешанно – применяются оба способа соединения на одном участке цепи

Составление план-схемы

Для этого удобно использовать копию плана квартиры, на котором можно отмечать места установки розеток, выключателей, светильников. Начальная точка – это распределительный щиток с прибором учета около входа в квартиру. На этом этапе вполне достаточно знаний из школьного курса физики. В дальнейшем схема поможет правильно рассчитать количество провода и фурнитуры и поможет при ремонте и техническом обслуживании.

Правила составления плана:

  • Трасса электропроводки должна проходить строго вертикально и горизонтально, а все повороты делать под прямым углом. Это необходимо для безопасности и при таком расположении сложнее повредить линию.
  • Оптимальным будет прокладка в верхней части стены на расстоянии 15-20 см от потолка или вдоль пола внутри специального электротехнического плинтуса.
  • Выключатели располагаются при входе в комнату со стороны дверной ручки. Их высота от пола не регламентируется, но в большинстве случаев удобнее расположить их не выше 80 см.
  • Розетки по евростандарту располагаются на высоте 30 см, но в разных помещениях они могут располагаться на необходимой высоте. Например, в детской комнате убрать их повыше, на кухне расположить около стола и т.д.
  • Оптимальное количество розеток 1 штука на 6 кв.м. Для кухни или ванной комнаты количество розеток должно быть по числу работающих электроприборов. Расстояние от дверного или оконного проема не менее 10 см.
  • В каждой комнате должна быть минимум одна распределительная коробка. Исключение – это монтаж проводки без распределительных коробок, когда монтаж и разводка осуществляется в подрозетниках.
  • Желательно включить на схеме УЗО на 30 мА на входе в квартиру и на 10 мА в ванной комнате, для защиты от удара током.

Также на схеме нужно учесть планировку квартиру и возможные варианты расстановки мебели, чтобы не пришлось пользоваться удлинителями или переделывать розетки. Когда разобрались, как провести электропроводку, нужно произвести подсчет длины проводов, количество розеток и выключателей, дополнительной фурнитуры. Теперь с этой сметой можно идти в магазин.
