Самостоятельная установка домофона в частном доме

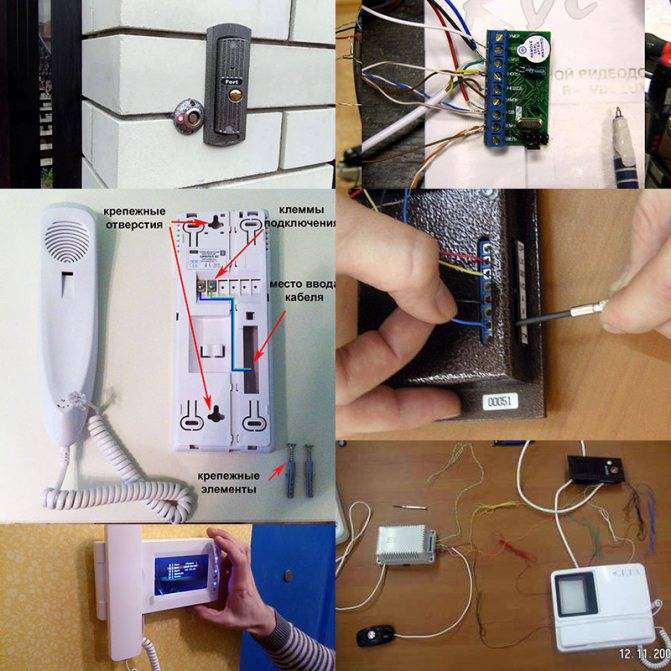

Конструкция абонентской трубки

Абонентское квартирное устройство состоит из двух частей. Это телефонная трубка и панель, которая обычно крепится на стену рядом с входной дверью. Трубку можно установить в любом месте, только потребуется прокладывать провод по квартире. Внутри телефонной трубки находятся микрофон, динамик и небольшая плата с дискретными элементами. На панели установлен рычаг снятия трубки, а на самой трубке имеется кнопка открывания двери.

Кнопка электронного замка может быть расположена и на настенной панели. В современных моделях рычаг заменён герконом, а на самой трубке имеется небольшой магнит. На некоторых моделях может быть установлен переключатель включения трубки. С обратной стороны панели находятся два винта помеченные «+» и «–». К ним подключается двухпроводная линия.

Подключать провода к трубке домофона следует с соблюдением полярности, иначе домофонной системой пользоваться будет нельзя – она работать не будет.

  • Все подъездные домофоны, устанавливаемые в подъездах многоквартирных домов, делятся на две группы:
  • координатные;
  • цифровые.

Исходя из типов домофонов, небольшие отличия имеют и квартирные трубки. В координатных домофонах за номер квартиры отвечает коммутатор, установленный в подъезде, а в цифровых устройствах, специальная микросхема, которая находится на плате внутри телефонной трубки.

Домофон Commax: инструкция установки, схема подключения

Домофоны Commax различаются по диагонали экрана, по типу связи, способу управления и пр. Некоторые модели умеют разделять экран на четыре части. Это удобно, если необходимо просматривать изображение с четырёх камер одновременно. Пользователь может выбрать цветной или чёрно-белый домофон, с функцией «свободные руки» и другие виды модификаций.

Более комфортным решением является возможность подключения беспроводной трубки. Таким образом, сигнал проходит не только на домофон, но и на саму трубку, что очень удобно, если квартира большая и вызов не всегда можно услышать. Наличие такой трубки позволяет использовать её не только как средство связи с системой домофона, но и как телефон, для чего достаточно подключиться к сети оператора связи.

Схема подключения

Схема подключения домофона Commax включает нескольких элементов. В их число входят: вызывные панели, контроллер, электрозамок, блок питания на 12 В и видеокамеры. Принцип соединения довольно прост.

Пользователь может не устанавливать видеокамеру, а вместо неё смонтировать дополнительную панель вызова. Это актуально для охраны больших участков с двумя калитками. В большинстве случаев вместо второй палении монтируется всё же камера. Таким образом, пользователю легче принять решение – открывать дверь или нет.

Вызывная панель и камера соединяются с контроллером при помощи четырёх проводов: аудио, видео, питание и общий. На вход вызывной панели и на вход видеокамеры подаётся напряжение постоянного тока 12 В. Это трансформированная величина, полученная в результате преобразования блоком питания бытового переменного напряжения 220 В.

В системе предусмотрено использование двух электрических замков, однако пользователь может оставить лишь один или вообще их исключить из схемы. Если решено не устанавливать замки, то провода надо обязательно изолировать и спрятать под панель.

В случае, когда вместо второй вызывной панели используется видеокамера, звук транспортируется по одному каналу, а по второму только изображение. Чаще всего видеокамеру устанавливают непосредственно перед входом в квартиру, а вызывную панель перед входом в длинный коридор, пройдя который, посетитель попадает в кадр объектива.

В некоторых случаях подключается два домофона. Это удобно, если дом большой и одного поста мало, тогда один, к примеру, устанавливается на первом этаже, а другой – на втором.

Подключение

Подключение домофона Commax осуществляется с помощью цветных проводов. Как правило, это красный, синий, жёлтый и белый провод

Важно сохранять порядок подключения, так как неправильное соединение может стать причиной выхода оборудования из строя. В отдельных случаях ремонт не возможен, пользователю приходится приобретать оборудование повторно

  • Синий провод общий, относительно него измеряется потенциал питания.
  • Красный – аудиосигнал.
  • Жёлтый – это плюсовая шинка основного питания оборудования.
  • Белый – сигнал видеоизображения.

При подключении оборудования надо учесть, чтобы на устройство не попадали прямые солнечные лучи. Чрезмерный нагрев – основная причина поломки. Располагать элементы лучше на высоте полутора метров, если в семье есть дети, они не смогут достать до них.

Если соединительные провода прокладываются недалеко от высоковольтных линий, то необходимо использовать коаксиальный кабель, который защищается металлической трубой. Только так магнитные поля не будут создавать токов наводки – а это может стать одной из причин ложного сигнала. Труба, в свою очередь, надёжно защитит соединительные провода от внешних воздействий.

Необходимо следить за целостностью проводки, так как нарушение изоляции ведёт к короткому замыканию, что может стать причиной пожара. После того, как все элементы подключены, проверяется правильность соединения повторно

Важно, чтобы проводники надёжно фиксировались, а порядок проводов не был нарушен.

При подключении монитора и камеры надо убедиться, что монитор не соединён с сетью. Подача напряжения производится лишь тогда, когда шнур питания подключен к розетке. В завершении специалист включает устройства и делает контрольную проверку работоспособности всех элементов.

Домофон в многоквартирном доме

В многоэтажках домофон имеет намного более сложную структуру. В его составе кроме вызывного устройства имеется коммутатор и считыватель ключей (нужен когда замок открывается снаружи одним из жильцов). Еще данная система имеет большое количество трубок, сигналы от которых должен принимать и обрабатывать коммутатор. Он же должен идентифицировать сигнал, набранный с вызывного устройства и подключать нужную трубку.

Устройство домофона в многоквартирном доме

При установке домофона в многоквартирном доме, в шкафах слаботочных систем устанавливают специальные платы для подключения трубок. Только эту операцию можно проделать самостоятельно. Сам монтаж системы — слишком сложная штука.

Способ подключения трубки домофона зависит от модели, но, в основном, системы похожи. Чаще всего используется координатное подключение — по десяткам и единицам. На плате подключения есть два ряда контактов, пронумерованных от 0 до 9. Верхний ряд — это десятки, нижний — единицы. Подключать трубку надо по номеру своей квартиры. Причем к десяткам (первая линия) подключаем провод от плюса трубки, К единицам (вторая линия) от минуса трубки.

Подключение трубки домофона в многоквартирном доме

Например, квартира 58: на первой линии находим контакт номер 5 (не забывайте, что считаем начиная от 0, то есть это будет шестой винтик), на второй линии это будет предпоследний винт. К этим клеммам подключаем провода, которые протянуты от трубки

Еще раз обращаем внимание: к десяткам — первая линия клемм — подключаем провод, который подключен к плюсовому контакту трубки, к единицам — второму ряду клемм — провод, который идет от минуса трубки. Если перепутать, работать будет неправильно

Порядок подключения

Последовательность действий будет такой:

На первом этапе работ выбирается место расположения домофонной трубки, затем она закрепляется на стене при помощи быстрого монтажа.
Далее определяется место установки коммутатора (для аналоговых домофонов). На каждом этаже их устанавливают в распределительной коробке для слаботочных цепей. Все они подключены параллельно, что значительно облегчает процесс монтажа. В общем случае достаточно всего одного коммутатора на подъезд, однако при использовании такой схемы приходится протягивать провода от квартир верхних этажей к месту установки устройства.
После снятия защитной крышки коммутатора определяются клеммы, соответствующие десяткам и единицам, затем выполняется подсоединение, так, чтобы сумма номеров этих контактов показывала порядковый номер квартиры.
Подключаются провода к трубке

Крайне важно при этом соблюдать полярность. Плюсовая клемма присоединяется к контакту коммутатора, соответствующего десяткам, минусовая – единицам.

Таким образом, установка трубки домофона не представляет особой сложности

Однако перед тем как приступить к выполнению подобных работ своими руками, важно определить тип и марку используемого устройства, а также расположение коммутатора и схему подключения абонентов

Виды видеодомофонов

Домофон представляет собой систему для блокировки/разблокировки замков дверей, ворот, других запорных конструкций на расстоянии. Для многоквартирных домов с недорогим жильем более распространенное оснащение без видеонаблюдения. Но для более дорогого и частного жилья почти всегда устанавливают оборудование с возможностью видеонаблюдения, виды и установку которого мы опишем.

Разновидности домофонов по типу связи:

Типы видеодомофоновОписание
IP беспроводного типа с Wi-FiСвязь осуществляется по Wi-Fi.
Проводные аналоговые (координатные)Используется принцип матричных коммутаторов, как на старых мини АТС. Второе название — аналоговые. Каждый приемный блок с телефонной трубкой соединяется с вызывной панелью двумя проводками. Таким образом, если система стоит на многоквартирном объекте (МКД), образовывается толстый жгут жил, для которого требуется место внутри шахты для кабелей. Пучок идет к общему коммутатору, для подключения квартиры к нему и подсоединяют указанные 2 проводка.

От главного коммутатора выходят линии Д0 — Д9, Е0 — Е9. Д — это первый знак номера квартиры, Е — второй. Например — в помещение N66 будут отходить линии Д6 и Е6, а в N77 — Д7 и Е7.

Проводная цифроваяЕсть одна линия из двух проводков, к которой подключаются все абоненты. При наборе номера квартиры на микросхему поступает определенный сигнал-пароль. Импульс идет на все помещения, но на него отвечает только коммутатор того абонента, который настроенный на набранный пароль. На плате есть перемычки (1, 2, 4, 8, 16, 32, 64). Для вызова определенного объекта надо запрограммировать их комбинацию, чтобы в суме получился номер квартиры (кв. N105: 64+32+8+1). Если какие-то рычажки не участвуют в соединении, их вынимают.
Проводные IP домофоны со связью через кабели PoEСвязь через витую пару, как сетевое интернет оборудование.

Все элементы проводных домофонов связаны жилами кабеля, по которым идет питание и сигналы связи (аудио, видео), команды.

У беспроводных комплектов связь обеспечивается Wi-Fi, в системе могут присутствовать провода, но их количество минимальное, основные элементы не связаны ими. Беспроводность в некоторых случаях частичная, например, от наружного бокса к блоку с экраном может идти сетевой кабель, но связь последнего с роутером осуществляется по Wi-Fi.

Аналоговый домофон

Аналоговые установки используют координатно-матричное подключение и работают по принципу телефонной АТС. Дополнительным элементом такой системы является коммутатор, в котором осуществляется обработка и анализ сигнала, а также перенаправление его конкретному абоненту.

Для подключения домофонной трубки к коммутатору используются две шины. Контакты первой из них (D0–D9) соответствуют десяткам, а второй (E0–E9) – единицам. Таким образом, чтобы подключить домофон к квартире, номер которой, например, 74, нужно:

  • подсоединить проводник от положительной клеммы абонентской трубки к контакту, соответствующему номеру 7 на шине десятков;
  • проводник, примыкающий к отрицательной клемме, – к контакту, соответствующему номеру 4 на шине единиц.

В рассмотренном варианте подключения использовался аппарат, рассчитанный на обслуживание до 100 абонентов. Существуют модели, способные работать с большим числом номеров, однако их принцип действия ничем не отличается от рассмотренного выше.

Если номера квартир, находящихся в подъезде, не позволяют выполнить подключение, установщиком производится перепрограммирование панели управления со смещением номеров на определенное число (например, от каждого необходимо отнять 84). В таком случае возникает некоторая сложность при подключении, поскольку без консультации специалиста, выполнявшего монтаж домофона в подъезде, трудно выяснить величину смещения.

Виды подключений домофона

Координатно матричное. Переговорные квартирные устройства подключены к основному блоку каждый своим кабелем. При 10 абонентах будет 10 проводов, при 20- 20 и т.д. Этот тип подключения самый экономичный, но не рассчитан на количество абонентов более 30.

Цифровые домофоны имеют более высокую цену, чем координатно-матричные. Переговорные блоки вне зависимости от количества подключаются с помощью двух кабелей. Но в таких схемах часто случаются сбои.

Беспроводные домофоны относятся к элитной категории. Не требуют дополнительного кабеля, а используют имеющиеся. Например, телефонные или интернет, или IP. Связь проходит по интернет соединению, в том числе по wi-fi. Такие домофоны стоят дороже, но они более технологичны. Направляют сигнал на Тв, смартфон, планшет, причём открывать замок можно с мобильных устройств. Возможно подключение к видеокамере и вывод на экран цветного изображения.

Какие комплектующие потребуются?

В базовый набор предлагаемый производителями обычно входят домофонная трубка со встроенным или внешним блоком питания и вызывное устройство в антивандальном исполнении. Видеодомофонный комплект включает видеотерминал, устанавливаемый в доме, и устройство вызова со встроенной видеокамерой. В обоих случаях в вызывном устройстве имеется встроенный контакт позволяющий управлять электрическим замком.

Минимальный набор устройств позволяет производить идентификацию вызывающего, но для того чтобы впустить или не пустить его на контролируемую территорию нужен замок. Электрические замки бывают двух типов:

  • электромагнитные;
  • электромеханические.

Электромагнитные замки удерживаются в запертом состоянии при протекании через встроенную катушку электрического тока. Электромагнитные замки в силу своей конструкции имеют следующую особенность: при исчезновении напряжения они автоматически открываются. Поэтому для эксплуатации этого типа замков в условиях нестабильной нужен резервный источник тока. В качестве такого источника можно применить аккумулятор или использовать источник бесперебойного питания.

Электромеханические замки защелкиваются механически, а открываются с помощью встроенного электромагнита. Встречаются две разновидности электромеханических замков: электрические защелки и замки с цилиндром для ключа. Последний вариант представляется более предпочтительным для загородного дома. Он позволяет владельцу ключа открывать калитку или дверь самостоятельно, когда в доме никого нет.

Электрические замки потребляют довольно большой ток. Поэтому для них необходим отдельный блок питания. В последнее время на рынке появились накопители БУЗ (блоки управления замками), которыми можно заменить блоки питания электромагнитных замков. БУЗ представляет собой накопитель энергии, который может заряжаться от маломощного источника напряжения. В момент подачи сигнала на открывание замка БУЗ отдает накопленную энергию электромагниту.

В нашей стране довольно суровый климат. Во время сильных морозов калитку не всегда удается открыть обычным ключом. Для дублирования механических ключей можно использовать электронные ключи (чипы). Для того чтобы обеспечить идентификацию с помощью электронного ключа потребуется считывающее устройство и контролер замка.

Для открывания калитки изнутри домовой территории понадобится кнопка наружной установки с нормально разомкнутым контактом. Ее монтируют непосредственно рядом с калиткой.

Еще для корректной работы дверного замка на входную дверь или калитку необходимо установить дверной доводчик.

Подытожим: полный набор для установки домофона в частном доме будет состоять из:

  • домофонной трубки;
  • вызывного устройства;
  • электромеханического замка;
  • блока питания или БУЗа;
  • считывателя;
  • контроллера;
  • кнопка;
  • доводчика двери.

Приобретая оборудование разных производителей, обращайте внимание на совместимость электронных блоков по рабочему току и напряжению! Еще обратите внимание на диапазон рабочих температур электронного оборудования, которое будет размещено на улице. Кроме перечисленного оборудования для подключения домофона в частном доме понадобятся соединительные провода

В качестве силового провода для блока питания замка можно применить кабель с медными жилами в двойной изоляцией ВВГнг 2х0.75. В качестве слаботочных (сигнальных) проводов можно использовать витую пару, применяемую в компьютерных сетях. Большей помехоустойчивостью обладают экранированные варианты витой пары – FTP или STP. Промышленность выпускает специализированные кабели для СКУД. Кабель КСПВ хорошо подходит для аудиодомофонов. Кабели с одной экранированной жилой ШВЭВ и ШВЭП используются для систем видеонаблюдения, включая видеодомофоны

Кроме перечисленного оборудования для подключения домофона в частном доме понадобятся соединительные провода. В качестве силового провода для блока питания замка можно применить кабель с медными жилами в двойной изоляцией ВВГнг 2х0.75. В качестве слаботочных (сигнальных) проводов можно использовать витую пару, применяемую в компьютерных сетях. Большей помехоустойчивостью обладают экранированные варианты витой пары – FTP или STP. Промышленность выпускает специализированные кабели для СКУД. Кабель КСПВ хорошо подходит для аудиодомофонов. Кабели с одной экранированной жилой ШВЭВ и ШВЭП используются для систем видеонаблюдения, включая видеодомофоны.

Монтаж домофона своими руками: последовательность работ

Какую бы схему подключения вы не выбрали, технология установки, очерёдность работ выглядят примерно одинаково. Представить весь процесс можно такими этапами:

  1. Прокладка кабеля.
  2. Монтаж наружного блока домофона.
  3. Установка внутреннего блока.
  4. Коммутация проводов.

Прокладка кабеля, который будет соединять наружный и внутренний блоки домофона, ведётся наиболее удобным для вас маршрутом. В помещении провод проводится по штробам либо кабель-каналам.

Перед тем как установить домофон в частном доме, нужно определиться с методом прокладки вне помещения. На улице используется воздушная прокладка на основе натяжного троса или подземная.

Принцип их работы

В частном жилье, загородном особняке или коттедже установка прогрессивного устройства иногда даже более полезна, чем на двери подъезда в многоэтажке. Цель обустройства собственного жилья – максимально возможное уединение, отсутствие посторонних глаз, вынужденного общения с посторонними. Особенность индивидуальных строений – в возможности огородить забором собственную территорию:

  1. Это означает, что для отпирания стандартных запоров на калитке, придется не только преодолевать определенное расстояние, но и узнавать о том, кто пришел, и с какой целью, уже непосредственно перед воротами.
  2. Изгородь, возведенная для охраны земельного владения, даже самая высокая и прочная, не всегда – гарантия безопасности – умелые взломщики и потенциальные злоумышленники легко находят в ней уязвимые места или способы преодоления.
  3. Установка видеонаблюдения поможет вовремя заметить нехарактерную активность у забора, посторонних людей поблизости.
  4. Домофон на калитку в частный дом – позволит заранее увидеть нежеланного посетителя или отпереть ее незамедлительно, если гость приятный или ожидаемый.
  5. Независимость от мнения других жильцов подъезда – еще один весомый аргумент: хозяин частного дома может выбрать подходящий тип устройства самостоятельно, руководствуясь только собственными потребностями и соображения, состоянием финансов, эффектами, которые он хочет получить за свои средства.

Как работает домофон в многоквартирных домах? СКУД + комбинации домофонии

Причины сегодня устанавливать домофоны на калитку частного дома

Ничем не отличается от стандартной модели, используемой в многоэтажном доме, исключение составляет только отсутствие необходимости набирать номер квартиры – есть всего одна кнопка вызова. Нажатие кнопки подает сигнал, который поступает на котроллер. В зависимости от вида конструкции, он считывается примитивным устройством или видеокамерой. С последней передается на монитор, где и визуализируется для хозяина, у которого есть кнопка для открывания дверей. Все это создает удобства в использовании, которые в состоянии оценить только домовладелец.

Что это

Основные тенденции обустройства умного дома – обеспечение удобства его обитателей. Для этой цели предназначены датчики движения, атематические кормушки для животных, пульты управления и другие новомодные бренды. Но это – не единственное направление, в котором нужно работать, особенно, если речь идет о безопасности людей, проживающих в частном владении, расположенном на значительной территории, в удаленности от оживленных улиц, или о домостроении, находящемся в частном секторе большого города.

Возможности домофона в частном доме

Установка домофона в частном доме – насущная потребность, с которой сталкивается домовладелец. Можно по старинке решать проблемы безопасности, приобретением массивных запорных устройств – щеколды, засова, врезных и навесных замков традиционного типа. Чтобы открыть традиционную систему безопасности, приходится носить с собой громоздкую связку ключей, прилагать физические усилия, и это не всегда может остановить злоумышленника, способного легко взломать механическое устройство или проникнуть через ограду в плохо защищенном месте.

Явные преимущества

Домофоны для частного дома многозадачны и оснащены дополнительными функциями.

Они позволяют:

  • обеспечить вожделенную безопасность;
  • предотвратить обычно несложный для профессионального вора взлом стандартного запора;
  • пообщаться с посетителем посредством установленной трубки или даже через встроенный микрофон и динамик (приятная функция «Свободные руки»);
  • своевременно обнаружить предпринятую попытку проникновения, присутствие злоумышленника на прилегающей к ограждению территории, подозрительные перемещения в округе;
  • наблюдать за происходящим посредством интернета, находясь при этом на значительном удалении;
  • справиться с замком другими, более прогрессивными ключами, нежели простой металлический;
  • выбрать дисплей и монитор для существующих надобностей – в виде беспроводного планшета переносной телефонной трубки, с крупным изображением для тех, у кого плохое зрение.

Из перечня перечисленных возможностей можно понять, что домофоны – это специальные полифункциональные устройства, с вариабельными функциями, питающиеся от различных источников энергии, снабженные дополнительными приспособлениями или совсем простые по конструкции.

Необходимые элементы

Когда речь идет о подключении домофона своими руками, то предварительно нужно определиться с перечнем тех инструментов и деталей, что для этого пригодятся. Конечно, можно надеяться на стандартный комплект, который формируется производителем. Однако это не исключает того факта, что необходимо знать для чего и как должен быть использован каждый из элементов. В него обычно входит:

Электрозамки могут как положить, так и не положить в комплект. Здесь все зависит от производителя и бюджетной категории приобретаемого устройства. Тем не менее они также различаются по видам:

Говоря о подключении электрозамка и его двух типах нужно также учитывать факт того, что они всегда потребляют много энергии. В случае с электромагнитом требуется регулярное питание, достичь которого не всегда возможно.

Нужно также учитывать не только технические характеристики каждого типа, но и внешние условия, в которых они будут использоваться. Если речь про РФ, то холодный климат повлечет за собой в ряде случаев большее потребление, а также необходимость использования электронных ключей вместо механических. Помимо, рекомендуется подключать дверной доводчик.

Схема доступа на базе контроллера Z-5R

Схема подключения контроллера видеодомофона предполагает подключение контроллера Z-5R(K). Контроллер представляет отдельную плату, имеющую 9 контактов для подключения соединительных проводов под шлиц.

Описание контактов:

1 – подключение внешнего зуммера;

2 – подключение контактора;

3 – земля (минус питания);

4 – подключение кнопки открытия двери;

5 – подключение внешнего светодиодного индикатора (плюс индикатора);

6 – подключение контакта звонка;

7 – подключение вывода внешнего источника питания +12 В;

8 – подключение минусового провода источника питания;

9 – подключение датчика двери.

Не являются обязательными для подключения контакты 1, 5, 9.

Порядок подключения

Ответить на вопрос как подключить электрозамок к видеодомофону поможет рассмотренная последовательность действий.

Соединяется видеодомофон и вызывная панель группой из 4-х проводов для обеспечения воспроизведения аудио и видеоинформации.

Замыкаются контакты питания обмотки реле с контактами вызывной панели.

Подключается электро (электромагнитный) замок к блоку питания в разрыв контактов реле. Минусовый провод блока питания можно подключать напрямую к замку, а его плюс заводится через контакты реле.

Видеодомофон подключается к электрической сети.

Правильно собранная схема начинает работать сразу, а именно при подаче питания электромагнитный замок замыкается.

Какие бывают

Видеодомофоны могут быть аналоговыми или цифровыми – у первых неоспоримое преимущество в ценовой составляющей, вторые – трудно отнести к дешевым удовольствиям, зато они дают отличное качество изображения. В них входит монитор, вызывная панель и управляемый замок, работающий по электромагнитному принципу. Предварительно надо узнать, какие бывают замки в домофонах.

Деление на проводные и беспроводные системы может тоже вызвать затруднения в отборе подходящей конструкции, озадачить при решении проблемы, как выбрать домофон для частного дома. С точки зрения удобства в использовании, беспроводной домофон представляется более предпочтительным, если речь идет о домике в несколько этажей, или расположенном на одном уровне, но на значительной площади. Но если точка доступа работает нестабильно, а сигнал бывает прерывистым, корректной работы домофона не стоит ожидать.

Видеодомофоны

Большинство владельцев частных домов, испытывающих необходимость в установке домофона – люди, привыкшие к основательности и долгосрочности, перфекционисты, для которых имеет значение не стоимость, а функциональность. На рынке такой продукции присутствует самых широкий спектр предлагаемых возможностей – от открываемого из дома нажатием кнопки электромеханического замка, до технических наворотов, не всегда особенно необходимых, но дающих возможность покрасоваться перед гостями.

Ниже представлено видео, оно немного устарело по времени, но наглядно можно увидеть, что ожидать от того или иного вида домофона.

Как выбрать домофон. Все что нужно знать перед тем, как купить домофон.
