Схемы подключения
Вот основные схемы подключения УЗИП в зависимости от исполнения систем заземления на примере моделей от Schneider Electric. Схема подключения однофазного УЗИП в системе TT или TN-S:
Здесь самое главное не перепутать место подключения вставного картриджа N-PE. Если воткнете его на фазу, создадите короткое замыкание.
Схема трехфазного УЗИП в системе TT или TN-S:
Схема подключения 3-х фазного устройства в системе TN-C:

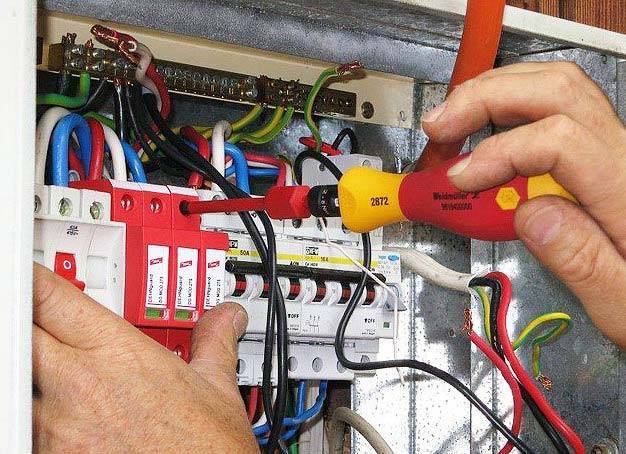

На что нужно обратить внимание? Помимо правильного подключения нулевого и фазного проводников немаловажную роль играет длина этих самых проводов. От точки подключения в клемме устройства до заземляющей шинки, суммарная длина проводников должны быть не более 50см!
От точки подключения в клемме устройства до заземляющей шинки, суммарная длина проводников должны быть не более 50см!
А вот подобные схемы для УЗИП от ABB OVR. Однофазный вариант:
Трехфазная схема:
Давайте пройдемся по некоторым схемкам отдельно. В схеме TN-C, где мы имеем совмещенные защитный и нулевой проводники, наиболее распространенный вариант решения защиты – установка УЗИП между фазой и землей.
Каждая фаза подключается через самостоятельное устройство и срабатывает независимо от других.
В варианте сети TN-S, где уже произошло разделение нейтрального и защитного проводника, схема похожа, однако здесь монтируется еще дополнительный модуль между нулем и землей. Фактически на него и сваливается весь основной удар.
Именно поэтому при выборе и подключении варианта УЗИП N-PE, указываются отдельные характеристики по импульсному току. И они обычно больше, чем значения по фазному. Помимо этого не забывайте, что защита от грозы это не только правильно подобранный УЗИП. Это целый комплекс мероприятий.
Их можно использовать как с применением молниезащиты на крыше дома, так и без нее.
Особое внимание стоит уделить качественному контуру заземления. Одного уголка или штыря забитого в землю на глубину 2 метра здесь будет явно не достаточно
Хорошее сопротивление заземления должно составлять 4 Ом
Одного уголка или штыря забитого в землю на глубину 2 метра здесь будет явно не достаточно. Хорошее сопротивление заземления должно составлять 4 Ом.
Как должно проводиться заземление экраннирующего слоя витой пары
При резких перепадах напряжения, которые могут возникать от ударов молнии, чаще всего оборудование выходит из строя по причине неправильного заземления экранирующей оплетки кабелей. Поэтому для организации адекватной защиты нужно чтобы точка заземления была симметрична витой паре. Но такую задачу непросто решить без использования дополнительных устройств. Для этого в линию подключения витой парой встраивают автотрансформатор.
Если система связи разрабатывается так, чтобы работать с экранированным кабелем, то в этом случае можно использовать разъемы RJ-45, так как в них экран припаивают к выходу из трансформатора. Во всех остальных случаях не рекомендуется инсталляция экранированного провода для коммутации устройств, ведь большинство из них не имеют симметричных входных схем с отводом.
Некоторые устройства могут не иметь экранированных разъемов и выводов для заземления. В таких случаях оплетку нужно защищать с помощью симметрирующего трансформатора. В этих целях нередко используют UTP-кабель.
Меры предосторожности и способы защиты
Наиболее часто негативному воздействию внешних факторов подвергаются протяженные кабельные линии, особенно выполненные по воздуху. В одинаковой мере как кабеля электроснабжения, так и передачи сигнала. Поэтому устройства грозозащиты должны быть установлены на каждой линии как вначале, так и в конце.
Существует множество специализированных средств и устройств для организации грамотный грозозащиты. При этом некоторые активные приемопередатчики сигнала по Витой паре и коаксиальному кабелю имеют встроенную грозозащиту, что существенно облегчает монтаж системы видеонаблюдения и уменьшает ее стоимость.
Однако, при воздействии молнии на кабельные сети, необходимо использовать многоступенчатую защиту.
Принцип срабатывания защиты цепей питания видеонаблюдения следующий. Прежде всего срабатывает газоразрядник — это устройство, которое имеет определенный уровень напряжения пробоя. После срабатывания часть напряжения отводится через заземления. Если уровень напряжения остается достаточно высоким, в действие вступает второй уровень защиты. Это устройство выполнено на основе ограничительных диодов и стабилитронов. Подключение к линии электроснабжения выполнен на основе резисторов или дросселей (токоограничивающих элементов). При необходимости может сработать и третий уровень системы грозозащиты, его внутренняя структура и принцип действия полностью аналогичен предыдущему.
Большинство устройств защиты, которые предлагают для использования в системах видеонаблюдения производители, относятся к третьему классу защиты. То есть, они могут защитить линию электроснабжения от незначительных и средних скачков напряжения, но не от прямого удара молнии. Устройство для защиты второго и первого класса разрабатывается и реализуется этапы проектирования зданий и его возведения.
Грозозащита линий связи с помощью УЗИП
Существует распространенное заблуждение, что выполнять защиту сигнальных кабелей систем видеонаблюдения необходимо только в случае, если камеры или регистраторы находятся на улице. Это в корне не верно. Кабельные линии, проложенные внутри зданий, подвержены импульсным наводкам не меньше, чем кабели, проложенные снаружи. Поэтому осуществлять грозозащиту нужно всегда, особенно если сигнальные кабели имеют длину десятки или сотни метров.
Защиту от перенапряжения коаксиальных линий и витых пар осуществляют с помощью УЗИП (устройств защиты от перенапряжения). Часто эти устройства называют устройствами грозозащиты.
Конструкция устройств защиты от импульсных перенапряжений
УЗИП для коаксиала и витой пары выполняют одинаковые функции, но немного отличаются по конструкции. Рассмотрим принцип действия УЗИП для коаксиального кабеля.

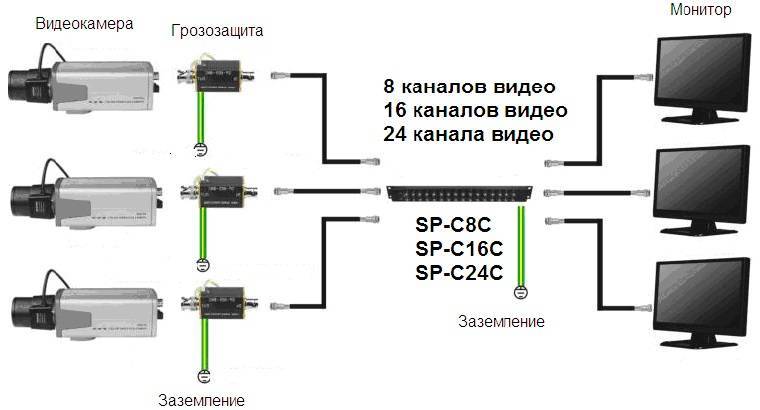

Грозозащита для коаксиального кабеля
Характерный конструктив УЗИП представляет собой металлический корпус с двумя разъемами. В случае коаксиала это разъемы BNC (папа и мама). Внутри корпуса размещены два газовых разрядника, два резистора, конденсатор и двунаправленный (симметричный) стабилитрон. Они образуют две ступени ограничения напряжения.
Цепочка разрядников осуществляет «грубое» ограничение напряжения. Первый разрядник подключается между центральной жилой кабеля и корпусом устройства, второй разрядник «сбрасывает» напряжение с корпуса прибора на провод заземления. Полное ограничение импульсов высокого напряжения осуществляется цепочкой из резистора и стабилитрона. Безопасный, ограниченный сигнал подается со стабилитрона на подключаемое устройство.
Основные характеристики УЗИП
Выбор устройств защиты сигнальных цепей осуществляют исходя из их технических характеристик. Ниже приведены характеристики, на которые следует ориентироваться в первую очередь:
- рабочее и максимальное напряжение;
- номинальный ток;
- волновое сопротивление (50/75 Ом);
- номинальный ток разряда (кА);
- вносимое затухание в полосе рабочих частот (дБ).
Подключение устройств защиты от импульсных перенапряжений к аппаратуре видеонаблюдения
Подключение УЗИП желательно производить на минимально возможном расстоянии от подключаемого оборудования. В случае наружной грозозащиты для видеокамер в монтажную коробку необходимо завести заземляющий проводник, соединенный с контуром заземления. Заземляющий проводник и провод заземления защитного устройства нужно соединить с помощью клеммника, СИЗ, пайки или сварки.
В помещении, где должна размещаться аппаратура видеонаблюдения (коммутаторы, устройства записи и пр.), должна быть проложена сеть заземления. Ни в коем случае это не может быть провод PEN — нулевой провод сети с глухозаземленной нейтралью. Это должен быть полноценный провод заземления, соединенный с естественным или искусственным заземлителем. К этому проводу должна быть присоединена шина заземления, к которой, в свою очередь, присоединяют металлические корпуса защищаемого оборудования и заземляющие проводники УЗИП.
Часто задаваемый вопрос. Что делать, если вблизи видеокамеры или видеорегистратора нет сети заземления? Ответ: искать расположенные поблизости металлоконструкции, здания или сооружения, соединенные с землей, которые могут служить естественными заземлителями.
Однако следует помнить, что это не должны быть трубопроводы, по которым транспортируются жидкости или газы. Если камера будет питаться не по сигнальному проводу, а от другого источника, то к ней следует проложить три провода — фазу, ноль и провод защитного заземления. Последний можно использовать для заземления устройства грозозащиты.
Защита дома от грозы
Гроза это стихийное явление и просчитать его до сих пор не особо получается. При этом молнии вовсе не обязательно попадать прямо в линию электропередач. Достаточно ударить рядышком с ней.
Даже такой грозовой разряд вызывает повышение напряжения в сети до нескольких киловольт. Кроме выхода из строя оборудования это еще чревато и развитием пожара.
Даже когда молния ударяет относительно далеко от ВЛ, в сетях возникают импульсные скачки, которые выводят из строя электронные компоненты домашней техники. Современный электронный счетчик с его начинкой, тоже может пострадать от этого импульса.
Общая длина проводов и кабелей в частном доме или коттедже достигает нескольких километров.
Сюда входят как силовые цепи так и слаботочка:
интернет
TV
видеонаблюдение
охранная сигнализация
Все эти провода принимают на себя последствия грозового удара. То есть, все ваши километры проводки получают гигантскую наводку, от которой не спасет никакое реле напряжения.
Единственное что поможет и защитит всю аппаратуру, стоимостью несколько сотен тысяч, это маленькая коробочка называемая УЗИП.
Монтируют их преимущественно в коттеджах, а не в квартирах многоэтажек, где подводка в дом выполнена подземным кабелем. Однако не забывайте, что если ваше ТП питается не по кабельной линии 6-10кв, а воздушной ВЛ или ВЛЗ (СИП-3), то влияние грозы на среднем напряжении, также может отразиться и на стороне 0,4кв.
Поэтому не удивляйтесь, когда в грозу в вашей многоэтажке, у многих соседей одновременно выходят из строя WiFi роутеры, радиотелефоны, телевизоры и другая электронная аппаратура.
Молния может ударить в ЛЭП за несколько километров от вашего дома, а импульс все равно прилетит к вам в розетку. Поэтому не смотря на их стоимость, задуматься о покупке УЗИП нужно всем потребителям электричества.
Цена качественных моделей от Шнайдер Электрик или ABB составляет примерно 2-5% от общей стоимости черновой электрики и средней комплектации распредщитка. В общей сумме это вовсе не такие огромные деньги.
Грозозащита для IP камер
Системы видеонаблюдения могут использоваться не только внутри помещений, но и снаружи. С целью обеспечения их безопасной и безотказной работы, следует применять устройство грозозащиты. Его основной целью является защита всего используемого в системе видеонаблюдения оборудования от перенапряжений, которые вызывает воздействие молнии.
Важно понимать, что никакое оборудование не способно выдержать непосредственного попадания в него молнии, однако зачастую причиной выхода из строя являются наведенные статические разряды. Грозозащита для видеонаблюдения позволяет устранить подобные влияния
Зачем нужна грозозащита для видеонаблюдения
Задачей таких решений является защита всего множества устройств, составляющих комплекс видеонаблюдения: видеокамеры, линии питания, видеорегистратор, сервер и блок питания. Любое из них может пострадать от перенапряжения, которое возникает в цепи из-за удара молнии.
В первую очередь, под угрозой находятся те камеры и другое оборудование, которые работают на открытой местности. Если устройство спрятано под навесом, который оснащен молниеприемником, то защита не является обязательной. Но и линии питания, и линии передачи сигнала, должны находиться под защитой от грозы и молний.
Существующие современные решения позволяют противодействовать наводкам в витой паре или коаксиальном кабеле. Высокий ток в кабеле является губительным для видеокамер и другого дорогостоящего оборудования. При попадании молнии в кабель происходит выход из строя видеокамеры и видеорегистратора в большинстве случаев.
Для систем видеонаблюдения грозозащита ставится, чтобы уберечь оборудование от перепадов напряжения. Оно может быть вызвано не обязательно ударом молнии в любую часть системы, но также и выходом из строя любого из ее элементов. Что касается наружного оборудования, то, по идее, для его защиты можно воспользоваться специальным навесом.
Но от всех последствий высокого перенапряжения он защитить не сможет. С другой стороны, при прямом попадании в кабель молнии вообще не спасет никакая защита. Однако уберечь оборудование от электромагнитных наводок, вызываемых грозовыми разрядами, она вполне способна.
Что учитывать при установке грозозащиты
Есть несколько ключевых моментов обустройства грозозащиты:
- От качества выполненных работ зависит безопасность абсолютно всех устройств, которые входят в систему наблюдения. Для заземляющей шины необходимо пользоваться кабелем, который обладает максимальным сечением. Прокладывать ее надо по самому короткому пути.
- Заземление способно защитить только порт, вблизи которого его смонтировали. Поэтому придется ставить его у каждого из существующих портов и получится многоканальное устройство. Защиту можно ставить и на сам видеорегистратор в том случае, когда кабель был проложен для этих целей за пределами здания. Каждый из портов, к которым будет подведен этот кабель, придется заземлять дополнительно.
- Для наружных линий обязательно использование экранированного провода. На одном конце он должен быть заземлен жестко, а на другом – мягко.
- Если не сделать заземление регистратора, подключенного к защищенному порту, то можно ожидать пропадания связи или полного ее отсутствия при помехах. Если использовался экранированный кабель, тогда заземление делают лишь со стороны грозозащиты. Таким же способом делают заземление для всех других свободных кабелей.
- Небезопасно проводить заземление корпуса видеорегистратора по экранирующей оболочке провода.
Установка
При проектировании коммуникационных цепей встает вопрос о монтаже гроззащитного оборудования, так как кабели могут идти не только внутри помещения/цеха/ другого объекта, но и снаружи. Установка грозозащиты осуществляется на:
- Корпус установки.
- ДИН рейка.
- На кабеле по ходу прохождения сигнала.

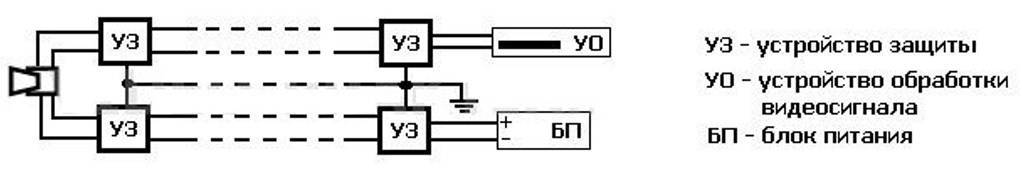

Необходимо отметить, что защиту нужно устанавливать двухстороннюю. Это объясняется тем, что сопротивление кабеля в любом случае не равно нулю. Так как ток протекает по пути наименьшего сопротивления, то в данной ситуации он может поразить работающее оборудование с другой стороны кабеля.
Также необходимо отметить, что грозозащита вызывает затухание идущего по кабелю сигнала
Поэтому необходимо обращать внимание на технические характеристики устройства. При достаточной длине кабеля сигнал имеет свойство искажаться
После установки защиты, исходя из опыта, возникают некоторые проблемы. Выше было указано, что нужно устанавливать двухстороннюю защиту, и также обязательно заземлить их. Неквалифицированные электрики часто заземляют одну сторону, а другую зануляют. Исходя из факторов таких, как «где» находится дом, от какой подстанции питается, откуда вообще идет «земля», необходимо померить разность потенциалов между землей и нулем. Очень часто это значение превышает порог срабатывание грозозащиты, что приводит к отключению оборудования.
Если после выше написанного сеть не заработала, сделайте следующее:
Тщательней ищите источник помех (возможно, рядом проложен кабель 220 В).
Имеет место проверить «землю»
Для большей уверенности протяните кабель «земли» от электрощитка.
Поставьте защиту с одной стороны (ВНИМАНИЕ: данный шаг ОЧЕНЬ аккуратно, МОЖЕТ ВЫГОРЕТЬ ВСЕ ОБОРУДОВАНИЕ).
Измените тип грозозащиты.. Следует отметить, что грозозащита повышает надежность в разы, но не все 100%
Грозозащита может и сгореть. К этому обычно приводит маленькое время реакции на открытие диода, что исключает возможность мгновенно перенаправить заряд на «землю»
Следует отметить, что грозозащита повышает надежность в разы, но не все 100%. Грозозащита может и сгореть. К этому обычно приводит маленькое время реакции на открытие диода, что исключает возможность мгновенно перенаправить заряд на «землю».
Последствия воздействия высокого напряжения на систему видеонаблюдения
Проанализировав различные типы повреждений и их причины, большинство экспертов пришли к единому мнению, что основной поражающий фактор для электронной аппаратуры, это разряд молнии, далее по опасности идут коммутационные импульсы, а на последнем месте перенапряжения в сетях электроснабжения:
- От ударов молнии и импульсных коммутационных помех возникает до 50% отказов электронной аппаратуры видеонаблюдения. Наиболее частые поломки — это выгорание печатных плат и проводников, критическое повреждение изоляции, полное разрушение радиоэлементов;
- Возникновение перенапряжения в сети электропитания стало причиной 45% отказов техники. Основная характеристика повреждений это выгорание блока питания. Что характерно импульсные блоки выходят из строя гораздо чаще, чем линейные. Основная причина повреждения — тепловой пробой и разрушение ключевых элементов блока питания.
Необходимость грозозащиты
В том случае, когда система наблюдения функционирует внутри помещения, специалисты не используют дополнительную защиту. Ведь особых устройств, защищающих камеры от перепадов напряжения при воздействии молнии и грозы, здесь будет достаточно. Такие устройства также смогут исключить электромагнитные наводки. Кроме всего прочего, грозовые разряды на объектах видеонаблюдения устраняются собственными системами защиты от ударов молний.
Но IP-видеокамера, установленная в уличных условиях, в обязательном порядке должна быть защищена дополнительно. Для этого необходимы контуры заземления и собственные улавливатели молний. Иногда стандартные камер видеонаблюдения заменяются на врывозащищённые устройства. Зачастую такие аппараты можно заметить на опасных производствах и объектах, где существует риск, что молния может ударить в элементы, закрепляющие видеокамеры.
Если говорить о цифровых видеокамерах, то они, в отличие от аналоговых конкурентов, обладают большей уязвимостью к воздействию разрядов молний, поэтому защищать их дополнительно требуется в любом случае. Только так можно гарантировать работоспособность системы в сложных условиях.
Устройства для грозозащиты обеспечивают сохранность не только видеокамер, но и прочих элементов системы – например, линий передачи данных и датчиков питания.
Описание
CITEL CXC06-B/75 — грозоразрядник антенный для включения в разрыв коаксиального кабеля через разъемы типа BNC, с волновым сопротивлением 75 Ом, диапазон частот 0-70МГц. Грозозащита на коаксиальную линию с абсолютно безопасным уровнем остаточного напряжения. Применение в сетях Ethernet 10Base2, системах видеонаблюдения и кабельного телевидения для грозозащиты центральных и абонентских устройств.
Модули CXC были разработаны для защиты подключенного к коаксиальным сетям высокочувствительного электронного оборудования от скачков напряжения, возникающих в результате ударов молний. Данные модули выпускаются в экранированном металлическом корпусе и имеют двухкаскадную схему защиты для «грубой» и «тонкой» защиты оборудования.
Используемая в модуле CXC защитная схема состоит из комбинации газовых разрядников и диодов, обеспечивая высокую отводящую способность и низкое остаточное напряжение. Защитный модуль CXC06 идеально подходит для применения в сетях типа 10Base5 (Грозозащита «толстого эзернета») или 10Base2 (грозозащита «тонкого эзернета»), последовательной врезкой в кабели RG-8, RG-11, RG-59. Разрядник CXC06 также применяется для грозозащиты систем видеонаблюдения и телевизонного вещания, включая грозозащиту антенн и грозозащиту приемопередающего радио-оборудования.
Отличительные особенности:
- Защитные модули для коаксиальных сетей;
- Включение в разрыв антенного или коаксиального кабеля;
- Разъем типа BNC, «папа-мама» или «мама-мама» (необходимо указать при размещении заказа);
- Низкий уровень потерь сигнала;
- Полная гальваническая развязка центральной жилы и экранирующей оплетки коаксиала от контура заземления, что исключает протекание «выравнивающих» токов через коаксиальный кабель.
Развитие современных технологий ведет к росту количества, длины и пропускной способности слаботочных сетей в наших домах. Являясь составной частью инженерных систем здания, они определяют его структуру безопасности и информационного обеспечения, работу телекоммуникационных комплексов и качество связи. Слаботочной называется сеть, кабелям которой протекают информационные токи напряжением от 12 В до 24 В.
Слаботочные сети используются для создания:
- сетей связи (интернет, телевидение, радио, оповещение);
- систем контроля доступа (видеонаблюдение, охранная сигнализация, система контроля и управления доступом (СКУД));
- систем пожарной безопасности;
- систем диспетчеризации и управления инженерными системами и механизмами;
- автоматизированных систем управления технологическим процессом (АСУТП);
- систем антитеррористической защищенности и безопасности объекта капитального строительства.
Основными требованиями для слаботочных сетей является высокая надежность, масштабируемость, бесперебойная работа и экономичность при монтаже и эксплуатации.
Как защитить IP-камеру от грозы?
Для начала нужно приступить к созданию проекта системы грозозащиты или просто нарисовать схему подключения. В этом проекте требуется подробно прописать каждый этап работы. Ведь в зависимости от функций, которые выполняются защитными устройствами, они могут подразделяться на три разных вида:
- Устройства, обеспечивающие безопасность цепей питания.
- Устройства, обеспечивающие безопасность сигнальных линий.
- Устройства, обеспечивающие безопасность управления системой.
На предварительном этапе нужно позаботиться о наличии специальных улавливателей молний. Эти улавливатели потребуется присоединить к токоотводам, а затем провести к общему заземлителю. То есть здание должно быть заземлено. Потом к ip-камере присоединяем специальное устройство грозозащита.
Чтобы иметь полную уверенность в надёжности и безопасности системы слежения в грозу, требуется соблюдать особый перечень правил грозозащиты:
- все устройства, которые обеспечивают грозозащиту, должны быть установлены на все видеокамеры, функционирующие за пределами помещения;
- максимальную надёжность всей системы можно обеспечить лишь тогда, когда, помимо видеокамер, защищены линии сигналов и питательные цепи;
- защитные устройства должны быть установлены в особые коммутационные коробки, установленные рядом с видеокамерами.

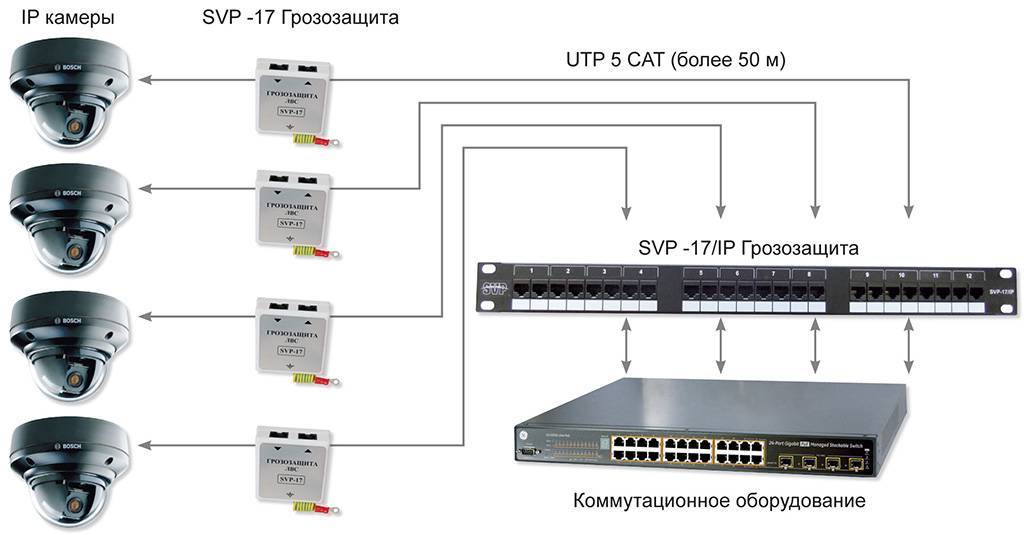

Схема подключения ip-камеры через svp17 грозозащита
Когда в системе, помимо IP-видеокамер, применяются и видеорегистраторы, то после того, как будет гарантирована безопасность камер и вышек, на которых они установлены, стоит приступить к обеспечению безопасности самих регистраторов
Далее нужно уделить внимание защите питающих линий и сетей, передающих данные. Для этого используются особые блоки УЗИП
Стоит обратить внимание, что эти блоки должны располагаться в непосредственной близости от того устройства, которое подвергается их защите.
Также следует уделить особое внимание выбору устройств и оборудования. Система может функционировать исправно и находиться в безопасности только тогда, когда состоит из компонентов надлежащего качества
И, несомненно, монтаж должен осуществляться только профессионалами. Даже устройства повышенной надёжности не будут защищать систему, если в их установке были допущены досадные ошибки.
После того, как все этапы пройдены, можно приступать к безопасности контролирующих и управляющих систем. Таким образом, получится комплексная защита с тремя надёжными уровнями безопасности. Если все шаги были осуществлены качественно и корректно, то можно не сомневаться в том, что аппаратура выдержит даже серьёзное воздействие во время грозы, и не будет повреждена.
Резюмируя вышесказанное
Чтобы защитить свою систему видеонаблюдения от молнии и грозы, необходимо комплексно подходить к созданию эффективной защиты
Важно уделить пристальное внимание каждому элементу и этапу
Все уровни IP-видеонаблюдения должны быть защищены надёжно. Тогда они будут исправно работать весной и летом – в сезоны, когда разряды молнии особенно часты и опасны.
Специальные блоки УЗИП, заземлители высокого качества и громоотводы смогут обеспечить надёжную защиту в тот момент, когда при грозе в системе возникают перепады напряжения. Так владельцы могут быть уверены, что дорогое оборудование не будет повреждено.
Выбор нужного оборудования, а также работа с проектированием и установкой должны производиться только специалистами соответствующего профиля.
Другие статьи:
- Как запитать IP камеру?
- Тепловизионные камеры видеонаблюдения
- Сброс ip камеры к заводским настройкам
- Ip камера dahua настройка
Принцип действия
Принцип работы любого грозозащитного оборудования заключается в отведении поражающего заряда на землю. Типичная схема (рис. №1) построена на основе диодного моста со специальным замыкающим диодом.

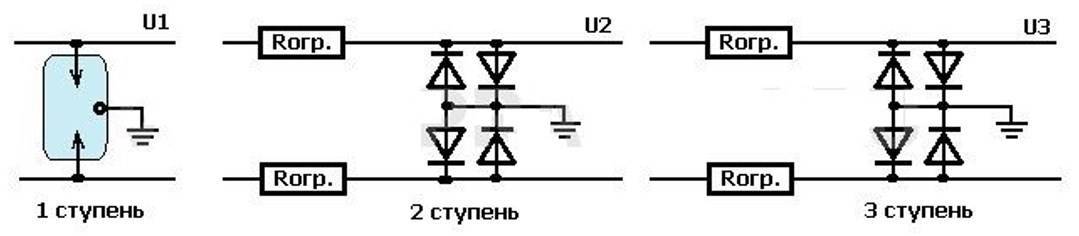

Рис. №1. Типовая схема защиты
При возникновении между линиями передачи разницы потенциалов 6-7 В, диод D11 замыкается и статическое напряжения спускается на землю. Также вместо диодов можно использовать газовые разрядники, варисторов или стабилитронов. Данную схему можно применить для защиты сетевых карт, switch-а и хабов в кабеле:
- UTP
- FTP
- SFTP
- SSTP
В процессе нормальной работы разность потенциалов между линиями относительно небольшая (близкая к нулю). Между корпусом и линиями также не должно быть напряжения. Диод D11 является сопрессором: он запирается при перенапряжении между линиями, и отпирается для следующего срабатывания. Таким образом, при достижении пороговой разности, ток протекает не между линиями, а через диод и заряд переходит на землю. Далее, работа сети продолжается в нормальном режиме до следующего разряда.
Замечания по подключению:
- Все схемы защиты, подключенные к портам (ПК, свитч) обязательно соединить между собой.
- У компьютеров на корпусе есть болт заземляющий. Но если сам корпус не заземлен, то при вставке вилки в розетку мы не соблюдаем полярность и делаем это не умышленно. Это ведет к наводке напряжения равное половине напряжения розетки (110 В). В этом случае заземлять грозозащиту на болт не рекомендуется. Это не спалит оборудование, а вот глюки в работе обеспечит.
- Найти «землю» и заземлить туда грозозащиту.
- Работают при длине кабеля более 100 м.
- Заменить диод сопрессор на варистор нельзя, так как возрастает ток утечки. Вызывает неработоспособность схемы.
Как и к любому оборудованию защиты, применяются требования к работе (данная спецификация приведена на примере грозозащиты кабеля Ethernet RJ45):
- Время реакции: <1нс
- Сопротивление кабеля, Ом: примерно 100.
- Скорость работы сети: 100-1000 Мбит/с
- Максимальное напряжение: 6-12 В.
- Максимальный ток: 5000 А.
Часто задают вопрос: можно заменить диод на стабилитрон. В целом да, но необходимо сделать следующую оговорку: все дело во времени срабатывания. При сильном перенапряжении срабатывание стабилитронов равно 25 нс. Слишком много для кое-какого оборудования.
Отсюда следствие – горение всего и вся. Время срабатывания диода лежит в пределах одной пикосекунды. Но так как время срабатывания варисторов идет с опозданием, но в пиковой части фронта, время «реакции» равно 5 нс
Вывод: можно, но осторожно. Смотрите техническую документацию.
