Как выбрать и подключить светодиодную панель

Замена GX53 на лед панели

Небольшие по размерам экземпляры таких панелей круглой формы, будут отличной заменой популярным светильникам GX53.

Дело в том, что у 53-х слишком большое количество брака попадается в самих лампах. Несмотря на заявленные параметры, они горят как ”свечки”.

Подобрав круглую панель соответствующего размера под диаметр GX53, можно легко произвести их замену на потолке без всяких переделок. Средняя мощность лампочек у GX53 – 8-10Вт. Именно на них реализуют основное освещение без всяких люстр.

Такой же мощности, а порою и больше, можно подобрать панель. Чем больше мощность, тем больше будет ее диаметр. Здесь прямая зависимость.

Нагреваются они минимально, так что безопасны для монтажа в натяжные потолки.

Монтируются аналогично моделям GX53.

Вырезается в потолке отверстие по внутреннему диаметру панели + пружинка.

За потолком монтируется и крепится драйвер. Отжимаются лапки и светильник вставляется в свое посадочное место.

Благодаря тому, что они очень тонкие, расстояние до основного потолка может быть самым минимальным. Фактически на ширину профиля для крепежа.

Квадратные световые панели больших размеров можно установить и подключить несколькими способами. Вот 4 наиболее распространенных.

Негерметичный блок питания

Начнем с самого распространенного — негерметичного блока питания. Он представляет из себя металлическую коробочку с перфорированным корпусом.

Такие виды чаще всего используются для подсветки внутри сухих помещений — спальни, залы, коридоры, офисы. Они не имеют никакой влагозащиты и снабжены значком IP20.

Популярность данных блоков объясняется тремя факторами:

дешевизна

более долгий срок службы из-за лучших условий охлаждения

легко можно найти экземпляры большой мощности (свыше 100Вт)

Если вы купите подобный блок у качественного производителя – это будет оптимальный вариант для вашей подсветки. Правда все равно не надейтесь что он прослужит дольше самой ленты.

Такие блоки еще выпускаются в формате Slim. Причем весьма габаритная модель шириной 10-15см, может быть одинаковой по мощности с моделями Slim, которые не шире спичечного коробка.

Правда качество сборки и долговечность от этого проигрывает. Если большие экземпляры нужно выбирать с запасом по мощности в 30%, то для Slim девайсов этот запас уже составит минимум 50%.

Подробнее о том, как грамотно подобрать мощность, используя всего одну универсальную формулу, читайте ниже.

Ну а еще не забывайте, что чем больше коробочка, тем больше функциональности она может в себе нести. Помимо простого трансформатора в ней можно установить как диммер, так и дистанционное управление.

Покупаете одно устройство, а получаете 3 в 1.

Но самое главное запомните, что все подобные блоки используются только в сухих помещениях. Их нельзя монтировать:

в ванной

на кухне возле раковины

на складе

на крыше

и тем более на улице

Еще часто можно встретить небольшие БП ноутбучного исполнения.

1 of 2

Для коротких отрезков маломощной светодиодной ленты – их также можно считать вполне приемлемым вариантом.

Миниатюрные же адаптеры, напоминающие зарядку от телефонов, рассматривать не будем.

Они рассчитаны на очень специфичное и маломощное освещение, и зачастую продаются вместе с лентой в комплекте.

Ничего здесь выбирать и ломать голову с подбором мощности не нужно.

Блок питания для светодиодной ленты 12В

Светодиодные ленты на 12В не могут быть запитаны напрямую от сети переменного тока. Для подключения их к сети 220 В потребуется специальный блок питания, который чаще всего называют драйвером или светодиодным драйвером. Драйвер понижает переменное напряжение из сети 220 В до необходимого стандартной светодиодной ленте постоянного напряжения 12 В.

Блоки питания для светодиодных лент делятся по герметичности или степени защиты IP на три вида, герметичные, негерметичные и полу герметичные. Степень защиты блока питания для светодиодной ленты подбирается в зависимости от места его размещения.

Герметичные блоки питания для светодиодных лент со степенью защиты IP67 и выше имеют защиту от влаги и пыли, и могут использоваться в местах, где на них возможно попадание воды. Это могут быть ванные комнаты или даже улица. Незащищенные блоки питания для LED лент как правило имеют открытый или хорошо вентилируемый корпус. Они устанавливаются только внутри помещений и в дали от возможной влаги. Степень защиты таких драйверов IP20 и IP33.

При выборе блока питания нужно обязательно обращать внимание на его мощность. Мощность подбирается в зависимости от мощности подключаемой светодиодной ленты

Как правило на LED лентах указывается мощность одного метра. Чтобы узнать, какой мощности понадобится LED драйвер, необходимо мощность одного метра ленты умножить на общее количество метров светодиодной ленты и добавить еще от 20% до 30% запаса. Светодиодный блок питания для обеспечения стабильного напряжения на выходе с необходимым током отдачи не должен работать на пределе, поэтому он всегда берется с запасом мощности. Так он будет меньше перегревать и дольше проработает.

Виды светодиодных панелей

Панель доступна в трех вариантах формы: квадратной, прямоугольной и круглой. Габариты изделий в то же время могут быть различными. Большинство видов панелей в толщину не превышают 13-14 мм.

Низкие потолки для световых панелей не проблема, так как их матовое рассеивающее свечение способствует зрительному возвышению потолка без какого-либо дискомфорта.

Тонкие осветительные панели легко крепятся в накладном, а также подвесном положении совместно с точечными светильниками, отлично подходя для врезки, помимо прочих, и в гипсокартонные потолки. Различаются светодиодные плоские панели также уровнем мощности и оттенком свечения.

Управляемые светодиодные панели для потолка с возможностью изменения цвета свечения

Светодиодные панели для потолка являются на сегодняшний день последним словом в направлении LED индустрии. Визитная карточка подобных светильников – непревзойденный стиль. Однако их используют не только потому, что традиционные источники света уже наскучили.

Для коммерческих и других предприятий, где ценится грамотный расчет, экономичность в расходовании электроэнергию отыгрывают одну из важнейших ролей при выборе именно этих приборов среди множества альтернативных вариантов.

Влияние оттенков

Планируется ли сделать подсветку стены светодиодной лентой или любого иного объекта, стоит помнить о сильном воздействии оттенков на психику человека. В продаже представлено множество разновидностей подобных приборов. Некоторые из них можно использовать исключительно для рекламы или в специализированных помещениях. Таким, например, может быть красный цвет. Подобная лента не может применяться в жилых помещениях. Этот цвет раздражает психику, не позволяет расслабиться. Поэтому его лучше не применять при отделке любой жилой комнаты. Это справедливо и для оранжевого цвета.

Белые оттенки – многофункциональные. Они подойдут для большинства объектов интерьера. При этом они создают достаточный свет для чтения, вязания, письма и т. д.

Желтое свечение считается нейтральным. Такие ленты позволяют повысить концентрацию. Однако их применяют в сочетании с другими осветительными приборами.

Синий оттенок действует на людей по-разному. Он может настораживать или успокаивать. Если же этого цвета в интерьере сильно много, это может привести к депрессии. Поэтому подобные помещения должны обязательно включать в себя теплые тона. Это, например, может быть мебель из натуральной древесины, паркетный пол и т. д. Оттенки древесины должны быть светлыми и теплыми.

Бирюзовый или фиолетовый оттенок не так быстро надоедает, как синяя одноцветная лента. Поэтому его применяют чаще. Такой оттенок хорошо смотрится в спальне. Он помогает человеку расслабиться и отдохнуть.

Зеленый цвет успокаивает. Если требуется решить, как сделать подсветку на кухне светодиодной лентой, можно выбрать теплый оттенок этого цвета. Холодные разновидности применяются для спальни. Также учитывают тип отделки, особенности интерьера.

Монитор/аудиотрубка и вызывная панель

Монитор видеодомофона может быть:

  1. Аналоговым, работающим с CVBS камерами и вызывными панелями. Несмотря на низкое качество картинки (но достаточное для распознавания гостя), это самый распространенный тип домофонии.
  2. Аналоговым HD, который, помимо CVBS, поддерживает также HD-TVI, HD-CVI и AHD камеры и вызывные панели. В данном случае разрешение видео может достигать 2 Мп (1080p). Это явно избыточно для целей домофонии, но при задаче записывать видео будет в самый раз.
  3. IP. Основной плюс – использование сетевых технологий для связи монитора с вызывной панелью, а значит – любые расстояния между ними. Различные удлинители, беспроводные точки, оптоволокно и интернет позволят подключить устройства хоть в километре друг от друга.

Что касается характеристик мониторов, то стоит обратить внимание на количество поддерживаемых вызывных панелей, камер видеонаблюдения, карты памяти, возможность установки нескольких мониторов в одной системе. Из дополнительного – возможность переадресации вызова на смартфон

Последнее доступно не только в IP домофонии, но и в аналоговой тоже. В аналоговые производитель может добавить сетевой порт и/или Wi-Fi модуль для подключения монитора к вызывной панели.

По совместимости – к аналоговым и аналоговым HD мониторам зачастую можно подключить вызывные панели любого производителя, только проверяйте поддерживаемый монитором стандарт (CVBS, TVI, CVI, AHD) и разрешение. Тем не менее крайне рекомендую использовать оборудование одного производителя, т к периодически возникают проблемы с совместимостью – не открывает дверь, нет звука, не идет вызов. Или перед монтажом проверять оборудование на столе. В IP домофонии следует использовать оборудование только от одного производителя.

Что касается аудиодомофона, то тут стоит учитывать, что трубки могут быть для многоквартирных домофонов (координатные и цифровые), а могут быть для одноабонентских вызывных панелей. А еще могут быть трубки, которые подключаются к мониторам, рассмотренным выше. Так что перед покупкой или проконсультируйтесь с продавцом, или посмотрите в инструкции, с какой вызывной панелькой работает выбранная трубка.

Коммутатор (для IP домофонии)

Если планируется использовать IP домофонию и запитать все оборудование по PoE (передача питания по Ethernet), то обратите внимание на поддерживаемый монитором и вызывной панелью стандарт питания. Это может быть как 802.3af, применяемый практически во всех PoE коммутаторах, так и Passive PoE

Оборудование с последним типом питания работает только с коммутаторами того же производителя.

Замок и доводчик

Замки бывают двух типов – электромагнитные и электромеханические. Электромеханические открываются при краткосрочной подаче питания, а элетромагнитные наоборот – при снятии питания. Соответственно, если у Вас выключили свет, а источник бесперебойного питания не предусмотрен, то электромеханический замок останется в закрытом положении, а дверь с электромагнитным замком – откроется. Поэтому, в дополнение к электромагнитному замку, стоит установить еще и обычный, открывающийся с ключа замок.

Еще электромеханический замок можно открыть с помощью ключа, а для открытия электромагнитного нужно покупать считыватель и контроллер (или покупать вызывную панель, в которую данные элементы встроены).
Доводчик обязательно устанавливается на двери с электромагнитным замком и по желанию на двери с электромеханическим.

Контроллер и считыватель

Как уже было сказано выше – контроллер со считывателем обязательно нужен в системе с электромагнитным замком и по желанию – в системе с электромеханическим. Чаще всего устанавливают простые контроллеры, например, Z-5R. Иногда покупают вызывную панель, в которую встроен считыватель и контроллер. Так красивее и все в одном устройстве.

Блок питания

Последний элемент системы – блок питания. Используется для питания замка, контроллера и считывателя и подбирается исходя из их суммарного энергопотребления.

В случаях, когда контроллер и считыватель не используются, выбран электромеханический замок и у домофона есть функция подачи на него питания, блок питания можно не приобретать.

Расчет количества светодиодных панелей на комнату

Чтобы рассчитать какое число Led панелей потребуется для комфортного освещения того или иного помещения, воспользуйтесь таблицей.

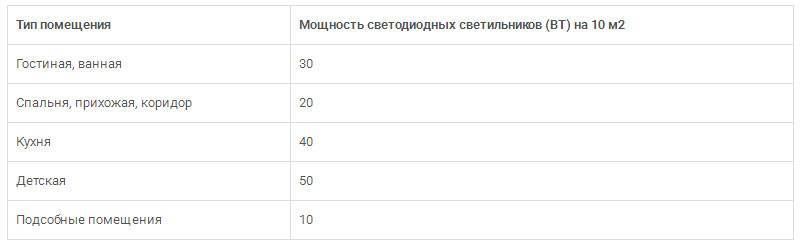

В ней приведены суммарные мощности светильников на 10м2 освещаемого помещения. А также зависимость этих показателей от типа самой комнаты: спальня, ванная, гостиная, кухня и т.п.

Например для кухни площадью 10м2 вам понадобится Led панели общей мощностью минимум в 40Вт. Если это будут 10 ваттные модели, то их потребуется 4шт.

При этом, не забывайте про цвет свечения: холодный – теплый – нейтральный.

Он подходит не для всех помещений. А при использовании в некоторых, и вовсе может вызвать проблемы со зрением.

Подобрать качественные светильники под нужный вам размер, ознакомиться с ценами и заказать их с доставкой домой можно здесь.

Светодиодные панели потолочные: преимущества и недостатки

Основные достоинства данного вида освещения:

  • Широкий выбор дизайнерских решений. Благодаря разнообразию цветовой гаммы и формы панелей появляется возможность без особого труда органично вписать их в любое стилистическое направление: как в уютный домашний дизайн, так и в строгое офисное пространство.
  • Несложный монтаж. Установка панелей не займет много времени и не потребует проведения дополнительных работ.
  • Экономия. При достаточно ярком освещении появляется возможность сократить потребление энергоресурсов на 50%.
  • Способ подсветки. Светодиодные панели потолочные могут использоваться как основной источник или для выделения определенной зоны либо расстановки акцентов.
  • Длительный срок эксплуатации. Светодиодная лампа рассчитана на 50 000 часов. Это полностью исключит необходимость частой замены.
  • Мощность. Одна крупная панель освещает до 50 кв. м.
  • Простота ухода. Как правило, такие модели не требуют специального ухода, что позволяет размещать их в труднодоступных местах.
  • Гармоничное сочетание с другими источниками света. Созданные композиции с классическими люстрами или светильниками смотрятся оригинально. Они придают потолку нотки изящества и шика.
  • Зрительное расширение пространства. Благодаря отражающим поверхностям и мягкому рассевающему свету создается эффект отдаления поверхности потолка.

Ярко выраженных недостатков данный вид освещения, как правило, не имеет. Но можно выделить такой нюанс, как стоимость. Светодиодная панель, цена которой варьируется от 1500 р. до 10 000 р., потребует сразу вложения немалых средств, однако со временем они полностью окупятся.

Определение количества

Чтобы сделать в помещении уютную атмосферу, когда освещение не раздражает, но и не было потемок, нужно правильно выбрать мощность ламп их расположение и количество.

Существует легкий метод определения количества светильников: на пять квадратных метров объема помещения должно расходоваться не менее шестидесяти и не более семидесяти пяти киловатт мощности света.

Если обратится с этой задачей к специалисту, он подготовит схему освещения дома со всеми подробностями и в различных вариациях. К тому же можно получить полезную информацию по правилам установки.

Удачные варианты расположения световых источников и их количества можно посмотреть на фото освещения домов.

Монтаж светильников в ПВХ-панели

Монтаж светильников в панели ПВХ займет немного времени, если правильно проведена подготовка. Перед началом стоит распаковать оборудование, осмотреть его и разобраться, как действуют фиксаторы, чтобы потом ничего не испортить. Следуйте простым советам:

  1. После крепления панели надо подключить светильник к выведенному кабелю. Для этого концы проводов, идущие от корпуса зачищаются. Это стоит сделать предварительно, чтобы не заниматься работой под потолком. Удобнее использовать нож электрика или строительный вариант с острым лезвием.
  2. На концы кабеля, подведенного по потолку, закрепить колодку. Чаще всего используется вариант, в котором нужно вставить жилу в отверстие и зажать ее небольшим винтом (для этого понадобится небольшая крестообразная отвертка). Потом присоединить светильник аналогичным способом, удобнее, если кто-то будет придерживать его во время подключения.

  3. Прижать фиксаторы пальцами, чтобы корпус светильника вошел в вырезанное отверстие. Потом затолкнуть его до упора, пружины отожмут выступы и плотно зафиксируют элемент на потолке. Если лампочки в комплекте не было, нужно вставить ее перед фиксацией светильника.
  4. После окончания монтажа проверить работу светильников. Если все сделано правильно, никаких проблем не возникнет.

Если в светильнике съемное кольцо, вставьте его в панель.

Установить светильники в пластиковые панели не составит труда, если подготовить все необходимое и разобраться в технологии монтажа. Лучше использовать коронку для вырезания отверстия, тогда оно будет иметь идеальную форму. Провода желательно соединять колодками, а не скрутками и изолентой.

Подготовка

Если вы решили установить светильник в подвесной потолок, нужно знать, что все монтажные работы выполняются до монтирования подвесного потолка, и согласно схеме подключения.

Необходимо определиться на какой высоте и в каком месте будут расположены осветительные приборы.

Заранее рассчитайте количество светильников, распределите пространство потолка для их монтажа. Нарисуйте схему, чтобы было понятно как подключить. Подумайте о мощности осветительных приборов, учитывая материал подвесного потолка. Возможно, вам понадобится трансформатор.

К местам предполагаемого монтажа потолочных осветительных приборов, нужно заранее подвести провода. Проводка будет проходить через гофрированные трубки, чтобы не соприкасаться с каркасной подвесной конструкцией. В каждом случае понадобится схема.

Светодиодные ленты это

Светодиодные ленты

Светодиодная лента — это источник света, который представляет собой электрическую монтажную ленту с прикрепленными диодами. Устройство состоит из ряда автономных однотипных модулей, в состав которых входят светодиоды (один или несколько) и вспомогательные электрические устройства (резисторы, электрические контакты и другие). Модули расположены друг от друга на одинаковом расстоянии и имеют последовательное электрическое соединение.

Лента допускает небольшую упругую деформацию, поэтому ее можно скручивать в ленту для удобства монтажа и транспортировки. Габариты у светодиодной ленты следующие:

  • Ширина — от 1 до 2 сантиметров.
  • Толщина вместе с диодами — до 3 миллиметров.
  • Длина — от 1 до 30 метров.

Общие характеристики светодиодных лент

  • Системы на 12 вольт из-за особенностей распространения электрического тока могут иметь длину до 5 метров. Это хороший вариант для квартир или небольших домов.
  • Установки на 24 вольт могут поддерживать длину освещения до 10-15 метров. Такие системы подойдут для крупных домов, а также общественных заведений.
  • Системы на 220 вольт могут поддерживать длину до 30 метров и больше. Такую ленту можно использовать для создания внешнего освещения или декорирования клубов, больших кафе, выставочных центров.

Ленты могут использовать светодиоды по уровню освещения категории 2835, 3528, 5050, 5630, 5730

Каждая из систем обладает своими параметрами электрического тока, что важно учитывать при составлении схемы освещения. На одном погонном метре может располагаться до 200 светодиодов в зависимости от категории устройства, хотя для освещения большинства помещений будет достаточно 50-100 диодов на 1 метре

Мощность каждого диода обычно составляет не более 1 Вт, а для подсчета итогового энергопотребления нужно просуммировать мощности всех диодов.

Блок питания для светодиодных лент

Блок питания для светодиодных лент

Блок питания — это вспомогательное устройство, которое часто требуется для подключения ЛЕД-лент. Он выполняется в виде небольшой коробочки с разъемами для подключения электрических кабелей (обычно таких разъемов 4 или 5). Зачем нужен этот прибор? Ответ будет следующим:

  • В обычной электрической сети циркулирует переменный ток с уровнем напряжения 220 вольт. Светодиодные ленты работают на постоянном токе с уровнем напряжения 12, 24 или 220 вольт.
  • Чтобы синхронизировать работу тока в сети и рабочем устройстве, нужно рабочий ток понизить и выпрямить. Эту функцию и выполняет блок питания, который сочетает в себе функции трансформатора и выпрямителя.

Этапы монтажа

Последовательность подключения видеодомофона может быть разной при монтаже в многоквартирном доме или в частном владении.

Особенности работ в многоквартирном доме

В подъездах чаще всего уже реализована схема домофона с электромагнитным замком.

Последовательность действий:

  1. Узнают тип схемы разводки проводов по квартирам (координатная или цифровая), модель устройства и совместимость с представленными в продаже видеодомофонами.
  2. Приобретают подходящее оборудование, если есть такая необходимость, докупают блок сопряжения.
  3. Изучают схему подключения дополнительных устройств в существующей системе. В некоторых случаях вмешательства в существующую разводку не потребуется.
  4. Если без вскрытия установленной в подъезде аппаратуры не обойтись, согласуют работы с управляющей компанией или вызывают техника эксплуатирующей домофон компании. Делать коммутацию самостоятельно не рекомендуется — возможные нарушения в работе системы могут отразиться на всех жильцах подъезда.
  5. Монтируют оборудование внутри квартиры, проводят необходимые коммутации.

Заканчиваются работы проверкой работоспособности всего комплекса: монитор, вызывная панель, электромагнитный замок.

Монтаж в частном доме

Установка видеодомофона в частном доме проще — прокладку трасс проводов можно выполнить по любому удобному пути. Не нужно разрешение, чтобы самостоятельно подсоединить все провода.

Не допускается параллельная прокладка сигнальных проводов видеодомофона и сети 220В ближе чем на 15 см.

Алгоритм работ:

  1. Выбирают понравившуюся аппаратуру, которая по возможностям соответствует пожеланиям хозяина.
  2. Изучают электрическую схему видеодомофона, на которой обозначено, как подсоединять кабели.
  3. Монтируют внутренний монитор. Расстояние от пола выбирают около 1,5 м — так удобнее пользоваться всем членам семьи. Дополнительный блок питания устанавливают при необходимости.
  4. Монтируют вызывную панель на стену или на забор рядом с дверью. Устанавливать устройство на подвижные детали распашную или откатную двери нельзя — вибрация сделает картинку прыгающей, а крепление проводов постепенно ослабнет и придётся выявлять и устранять неисправность.
  5. Заземляют металлические конструкции — наведённые и блуждающие токи могут достигать величин, опасных для целостности электронных схем.
  6. Прокладывают провода между монитором и видеопанелью. В землю заглубляются на 0,7–1м, для защиты от повреждений используют трубку ПВХ. По стенам кабель ведут в гофре.
  7. Монтируют электрозамок согласно прилагаемой инструкции. Переход на подвижную часть двери делают в гибкой подводке, что убережёт провод от переламывания и зажима при закрывании полотна.
  8. Как подключать отдельные элементы указывает схема домофона и электрозамка.

Если монтаж схем вызывной панели видеодомофона, монитора и замка проведён правильно, система должна заработать без каких-либо дополнительных настроек.

На последнем этапе, используя инструкцию, проводят окончательную наладку. Настраивают яркость экрана, углы поворота и наклона выносной камеры. Уделяют время настройке времени срабатывания замка, которое можно регулировать. Добиваются плавного закрытия двери и срабатывания замкового механизма.

Подведём итоги

Не имеет значения, для чего домашний мастер решил использовать светодиодную ленту – в качестве подсветки или основного освещения

Важно одно. Светодиодная лента впишется в любой интерьер, подойдёт для воплощения любых, даже самых смелых идей, связанных с обустройством романтической обстановки или разграничения зон помещения

Принимая во внимание простоту монтажа подобного оборудования и постепенно снижающуюся стоимость светодиодов, можно сказать с уверенностью, что популярность LED-полос падать не будет, а, скорее, наоборот

ФОТО: schemy.ruВ качестве подсветки рабочей зоны кухни лента подходит идеально

Очень надеемся, что нашему читателю пригодится информация, изложенная сегодня. Возможно, у вас остались вопросы, или какие-либо моменты показались непонятными. В таком случае просто изложите их суть в обсуждениях ниже. Homius с удовольствием их разъяснит. Там же вы можете поделиться личным опытом в монтаже светодиодной ленты, выразить личное мнение о материале или оставить свой комментарий.
