Схема подключения квартирного освещения — назначение и выбор

Основные типы разводки проводки ↑

Выбранная разводка отвечает полностью за всю схему. Всего выделяется три основных типа:

  1. Самый частый тип разводки – через распределительные коробки. Электрический щиток располагается на лестничной клетке, а не в жилом помещении. От него входит питающий кабель, а в самом щитке располагаются счетчик и несколько выключателей (чаще всего 1-3). В каждой отдельной комнате электроснабжение осуществляется через распределительную коробку, располагающуюся при входе.

  2. «Звезда». Каждая точка освещения или розетка располагаются на отдельной кабельной линии, заходящей в электрический щит, и зачастую имеют собственный автоматический выключатель. Такая разводка дает возможность осуществлять полный контроль над каждым элементом цепи электроснабжения, но ощутимый минус для владельца – значительное увеличение количества необходимой проводки и трудозатрат, высокая стоимость довольно габаритного щита, что приводит к существенному удорожанию проекта.
  3. «Шлейф». Принцип сходен со «звездой», но отличается тем, что на одном кабеле размещается не один элемент, а несколько. Проект обойдется дешевле предыдущего.

Редко можно встретить один из вариантов в «чистом виде». В каждом конкретном случае они смешиваются для достижения максимально эффективного результата.

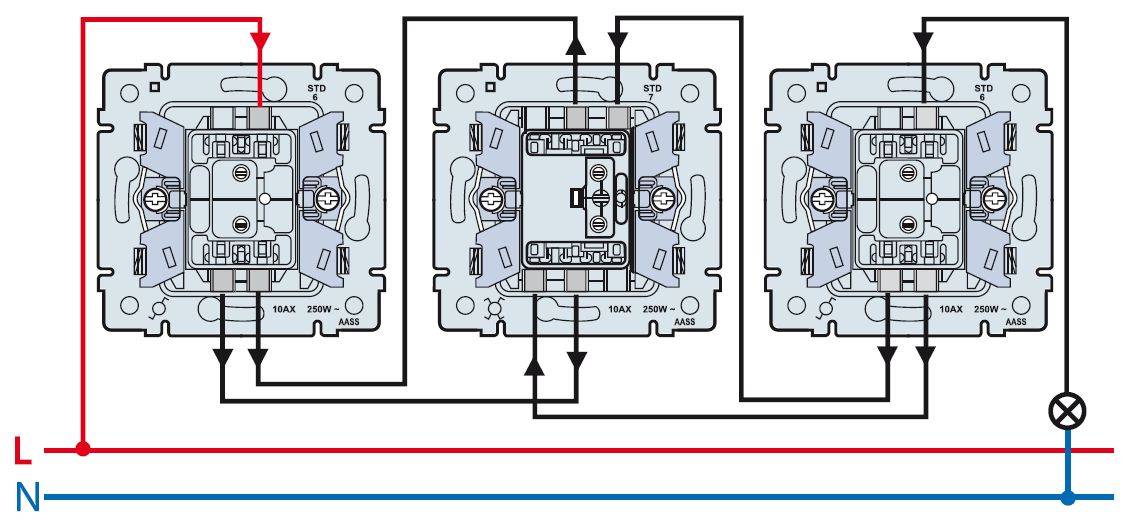

Схема управления освещением с трех мест

Идя дальше, можно реализовать схему управления освещением с трех мест. В этом варианте нам понадобится не проходной выключатель (одна клавиша), а выключатель перекидной (переключатель), который с большой натяжкой назвать выключатель проходной двухклавишный.

На схеме 2 и 3 выключатель перекидной расположен посередине. Это условность и фактически схему можно собрать, при любом расположении выключателей (схема 1). Схема собирается в распределительной коробке.


схема 1


схема 2


схема 3

Для реализации такой схемы, в «приличном обществе» нужны четырех жильные кабели

Также обратите внимание, сто в схеме 2 используется двухклавишный проходной выключатель, а в схеме 3 проходной переключатель. Об этом подробно в следующей статье

Необходимость, причины и следствия

Схема проводки в квартире необходима, по крайней мере, из двух соображений:

  • Она позволяет добиться четкого понимания при составлении плана работ по электроснабжению дома,
  • При проведении ремонта, замены/модернизации существующей электропроводки, она дает возможность быстро, точно определить местоположение, характеристики существующих элементов (провода, выключатели, розетки, приборы и т. д).

Это базовый этап, миновать который нельзя. Он критически важен при постройке или покупке нового жилья, поскольку позволяет предопределить план, фронт работ,  правильное их выполнение, подключение потребителей. Кроме того, грамотно подготовленная схема электропроводки позволяет определить количество комплектующих (автоматы, выключатели, розетки и т. д), расходных материалов, а также их характеристики.

Сколько фаз заводить в дом

В частный дом допустимо заводить одну фазу (220V) или три фазы (380V), при этом нормы потребления для однофазных потребителей составляют от 10 до 15 кВт, а для трехфазных потребителей – 15 кВт.


Трехфазный ввод нужен только тогда, когда требуется подключить мощное оборудование, работающее от сети 380 В

Для людей несведущих может показаться, что особой разницы нет, но на самом деле разница достаточно существенная. Трехфазная сеть понадобится лишь в том случае, если планируется установка мощных электрических потребителей, вроде 3-х фазных плит или котлов отопления (электрических). В противном случае, в наличии 3-х фазной сети в доме нет надобности, поскольку практически все бытовые потребители рассчитаны для работы в сети 220V. К тому же, 380V намного опаснее 220V, поэтому использовать 380V в частном доме, нельзя назвать разумным решением, да и получить разрешение вряд ли получится, если не существует весомых причин.

Проводка и прокладка кабеля

Кабели могут укладываться двумя способами: открытым и закрытым.

Открытая проводка

В случае открытой проводки эстетический вид будет нарушен. Для крепления можно использовать специальные пластиковые кронштейны с шипами, чтобы закрепить кабель на любой поверхности. Кронштейн выбирается в зависимости от размера и формы кабеля (круглый или плоский). Также есть вариант использовать обычный тонкий металлический стержень вместо кронштейна.

Кабели, которые проходят вдоль стен и потолков, не выглядят особенно эстетично. Поэтому обычно предпочтительно прикрепить пластиковый кабельный канал к стене с помощью штифтов и самонарезающих винтов. Можно использовать гофрированную трубу вместо кабельного канала, но она выглядит не лучше, чем открытый кабель, поэтому ее применение для монтажа используется только в производственных помещениях, на складах и в других местах, где эстетика играет последнюю роль.


Вариант открытой проводки

Скрытая проводка

В жилых помещениях скрытая проводка наиболее распространена. Выглядит это так: канавка в стене или потолке (профессиональный язык дает ей определение «штроба»), в которой кабель проложен и достигает розетки, коробки и выключателя.

Если каналы в стене могут ослабить ее структуру, имеется другой вариант в виде открытой проводки.

Важно! Штроба и кабели, спрятанные в ней, — этот вариант только для бетонных и кирпичных стен. Применение такого варианты в стенах из дерева — это серьезное нарушение правил безопасности

Создание электросхемы — важнейший этап монтажа всей электрической проводки. Проходить он должен еще на этапе строительства или отделки. Соблюдение при этом определенных правил и инструкций и применение качественных материалов и инструментов при электромонтажных работах обеспечат безопасность и долговечность проводки. При неуверенности в собственных силах лучше будет обратиться к профессиональным электрикам.

Расчет автоматов и устройств защиты

Итак, мы рассчитали сечение необходимого кабеля, заодно рассчитав максимальную силу тока в цепи. По значению силы тока мы можем подобрать автомат защиты этой цепи. Автомат защиты это электротехническое устройство, обеспечивающее автоматическое отключение электропитания цепи за безопасно короткое время при возникновении аварийных ситуаций короткого замыкания и перегрузки.

При подборе номинала автомата защиты нам понадобится округлённое в большую сторону значение силы тока нашей цепи и знание шага номиналов имеющихся в продаже. В продаже вы найдете автоматы защиты с номиналов по току 6, 10, 16, 25, 32, 64 Ампера.

Чтобы выбрать устройство защиты нужно вспомнить, что это такое. Устройство защиты или УЗО, это электротехническое устройство, обеспечивающее автоматическое отключение электропитания цепи при возникновении потенциальных угроз человеку быть пораженным электротоком.

Например, в ванной идет утечка тока от питающего кабеля на металлический корпус машины. Сила этого тока недостаточна, чтобы сработал автомат защиты. Вместе с тем во влажной среде этот ток может быть опасен для человека. УЗО определяет такие токи, которые называются дифференциальными, и отключает электропитание цепи.

При выборе УЗО нужно учесть, что:

  • УЗО ставится в цепь со стороны подачи электропитания вместе с автоматом защиты.
  • Устройство ставится в цепь после автомата защиты этой электрической группы.
  • Номинал УЗО по току должен быть на шаг меньше номинала автомата защиты, установленного вместе с УЗО.

Данные правила относятся к УЗО отдельной группы, но не относятся к выбору УЗО используемого для защиты нескольких групп электропроводки. Чтобы упростить задачу расчёта номиналов автоматов защиты квартирной электропроводки, есть рекомендуемый вариант, который сработает для любой средней квартиры. В этой визуальной таблице вы видите, как нужно разбить электропроводку квартиры на группы и какой подобрать номинал автомата защиты для каждой группы.

Рекомендации по выбору проводов

В домах из кирпича, газобетонных блоков, шлакоблоков необходима внутренняя отделка стен, а значит, для прокладки проводов используют скрытый способ.

Чтобы обеспечить дополнительную защиту, а в случае ремонта быстро заменить кабель, его помещают в гофрированный рукав негорючего полимера.


В домах из бруса или оцилиндрованного бревна для сохранения ретро стиля используют открытый способ прокладки проводов, приобретая декоративную продукцию – скрученную проводку, ролики, стилизованные выключатели и розетки

Чтобы правильно подобрать сечение провода, специалисты производят расчеты, связанные с определением нагрузки.

Однако, опираясь на типовые схемы и многолетний опыт, квалифицированные электромонтажники придерживаются следующих параметров:

  • осветительные контуры – 3*1,5 мм² или 3*2 мм²;
  • розеточные группы – 3*2,5 мм²;
  • электроплита/духовка – 3*4 мм²;
  • кондиционер – 3*2,5 мм², для приборов приборы мощнее 5 кВт – 3*4 мм²;
  • отопительные котлы – 3*4 мм² и более (по рекомендациям производителя).

Оптимальный тип кабеля – медный трехжильный: ВВГнг, ШВВПнг. Использовать провода с сечением меньше указанного нельзя, так как они не будут соответствовать нагрузке и начнут плавиться, создавая опасную ситуацию.

Сколько фаз

В частный дом может подаваться однофазное напряжение (220 В) или трехфазное (380 В). По нормам энергопотребления для частного дома на однофазную сеть максимальный расход на дом может составлять 10-15 кВт, на трехфазную — 15 кВт.

Трехфазный ввод нужен только тогда, когда требуется подключить мощное оборудование, работающее от сети 380 В

Так в чем разница? В том, что в трехфазную сеть можно напрямую включать мощные электроприборы — электроплиты или котлы отопления, духовки и тому подобное оборудование. Однако требования по вводу и разводка сети 380 В намного жестче: напряжение выше, больше шансов получить тяжелую травму. Потому, если дом у вас не больше 100 квадратов, и вы не думаете его отапливать электричеством, вам лучше проводить 220 В.

Практическая реализация схемы

Когда базовые чертежи, планы электропроводки составлены, нормы расходных материалов, комплектующих определены, то можно приступать к осуществлению задуманного на практике.

Первым делом на стены, перекрытия наносится разметка. Делается это в строгом соответствии с действующими строительными и пожарными нормами. К примеру, в панельном доме категорически запрещается штробление перекрытий и несущих стен в горизонтальном направлении, а также выполнение диагональной прокладки. Расположение кабелей должно быть строго горизонтальным и вертикальным, с учетом минимальных отступов от существующих ограждений и ограничителей поверхности (дверные, оконные проемы, линии стыков стен, перекрытий и т. д).

Примерный план зон проводки можно видеть на следующей иллюстрации:

Монтаж переключателей освещения

Схема управления освещением с двух мест относится к разряду наиболее простых и не представляет каких-либо сложностей при ее монтаже. Поэтому установку системы управления рекомендуется рассматривать на примере проходных выключателей, установленных в трех разных местах. Имея определенный опыт можно будет собрать цепь и большим количеством переключателей освещения.

Прежде чем приступать к выполнению работ, необходимо обесточить электрическую сеть. Для этого нужно воспользоваться автоматическим выключателем, установленным в электрощитке. Отсутствие напряжения в проводке проверяется индикаторной отверткой или мультиметром. В начале определяется необходимое сечение проводов и кабелей. Следует учитывать скачки напряжения и тока в сети, достигающие при перегрузках опасных значений. Поэтому сечение медных проводов должно быть не менее 2,5 мм².

Высота выключателей выбирается в соответствии с собственными предпочтениями. Далее в стенах делаются штробы, глубиной и шириной превышающие диаметр провода примерно в 1,5 раза. Подводка проводов к выключателям выполняется снизу, поэтому штробы нужно совмещать с точками установки выключателей. После этого осуществляется укладка проводов. Для их фиксации применяются маленькие гвоздики, выполняющие функцию подпорки. Перед креплением, провода заводятся в установочную коробку. Штукатурка штроб делается после того как установлены все выключатели и проверена работоспособность всей системы.

Под выключатели предварительно готовятся отверстия. После этого начинается монтаж выключателей. Провода из распределительной коробки заводятся в установочную коробку – под выключатель. Внутри коробки после обрезки должно остаться примерно 10 см их длины. Изоляция с концов снимается примерно на 1-1,5 см.

После подготовки можно переходить к непосредственной установке проходного переключателя. Фазный кабель подключается к соответствующей клемме с отметкой L. Остальные провода подключаются к клеммам, промаркированным стрелками. Если цвет кабелей отличается от стандартного, необходимо самостоятельно определить фазу с помощью индикаторной отвертки. Затем устанавливается перекрестный выключатель с подводкой к нему четырех проводов. Каждая пара имеет жилы, окрашенные в белый и голубой цвет. К верхним клеммам подключается первая пара проводов, идущих от проходного выключателя, установленного ранее. Другая пара подключается к нижним клеммам.

В завершение выполняется установка второго переключателя. Для этого нужно точно определить кабели, через которые к нему будет поступать напряжение от перекрестного выключателя. Те что нужны окрашены желтым и голубым цветом. Они подключаются к клеммам, промаркированным стрелками. Оставшийся белый кабель подключается к клемме, промаркированной символом L.

Готовые выключатели остается вставить в коробки, закрепить в них, после чего установить рамки и клавиши, проверить работоспособность системы и заштукатурить штробы.

Схема проходного переключателя

Схема подключения проходного выключателя с 3х мест

Схема подключения проходного выключателя

Схема подключения фотореле для уличного освещения

Схема соединения источника тока, лампочки и 2-х переключателей

Двухклавишный проходной выключатель схема подключения

Правильное освещение в квартире

Для правильного распределения света планируют и продумывают освещение жилья. Оно должно не только соответствовать дизайну интерьера, а ещё обеспечивать жильцам удобство и комфорт.

Как правильно сделать

Существует два вида освещения: местного и общего типа.По названиям понятно, что общее используется для освещения всего помещения, а местное – только в определённой зоне. Если говорить подробнее о местном освещении, то оно подразделяется на рабочее и точечное. Так, освещение рабочего типа обеспечивается для освещения рабочей зоны: обеденный стол на кухне, место в кабинете и прочее. Точечная подсветка подчёркивает детали: освещение картин, зеркала, элементов декора.

Планируя обустройство света, нужно тщательно продумать, чего хочется достичь в результате. Ориентируются не только на соответствие интерьеру, но и на личные предпочтения хозяев.

Что нужно

Для обустройства правильного освещения необходимо помнить о следующих фактах:

Для каждой комнаты свет должен обеспечиваться индивидуально. Если для гостиной подойдет яркий свет, то для спальни необходимо обеспечение мягкого светового потока.

План расположения светильников и иных источников света основывается на расположении функциональных зон, требующих освещения.

Правильный подбор мощности и количества осветительных приборов позволит создать комфортную обстановку.


Самое главное точно определить места расположения светильников

Проходной выключатель

Проходной выключатель отличается от обычного количеством контактов. Если у обычного одноклавишного их 2, то у проходного 3 контакта. К одному подключается входящий провод, к другому — идущий к источнику света, третий идет к другому такому же выключателю.

На схеме показан принцип работы проходных выключателей

У двухклавишного выключателя 4 контакта. На рисунках хорошо видно, как управлять источником освещения при помощи проходных выключателей из 3 разных мест. На колодке специальными обозначениями показано, какой контакт чему соответствует

Важно не перепутать порядок подключения при монтаже

Схема соединения выключателей между собой: посередине — крестовой с 4 контактами для соединения остальных переключателей между собой

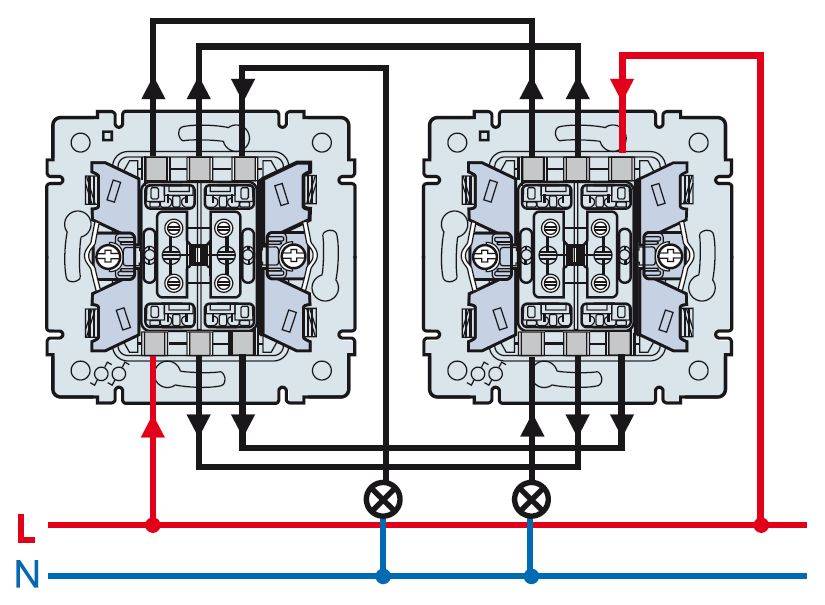

Схема подключения двухклавишных проходных выключателей

Различные варианты схем для подключения 3 проходных выключателей

Схема управления освещением одноламповой люстры, светильника, бра

Данную схему можно назвать простейшей. Чтобы включать/ выключать светильник достаточно установить выключатель на фазный провод электропитания светильника.

Выключатель одноклавишный

Выключатель с подсветкой

Всем знакомы удобные выключатели с подсветкой. У некоторых производителей подсветка выключателей устанавливается отдельно (проводок с диодом). Подключается подсветка следующим образом.

Однако, на практике, такую принципиальную схему установки одноклавишного выключателя получиться реализовать не везде. Например, для управления работой бра с выключателем на кабеле питания.

Способы разводки проводов и кабелей

Выбор способа распределения проводов в домашней электрической сети очень серьезное и ответственное мероприятие. От этого во многом зависит, как в дальнейшем будет функционировать все электрооборудование квартиры.

Наиболее популярным способом разводки проводов считается подключение всех составляющих электрической сети через распределительные коробки. Такая монтажная схема предусматривает электрический щиток, устанавливаемый вне квартиры на лестничной площадке. В нем устанавливается электросчетчик и автоматические выключатели. Далее, от щитка прокладывается кабель с определенным сечением, который заводится в квартиру. От него с помощью распределительных коробок провода разводятся в каждое помещение по заранее составленной схеме.

Другой способ предполагает соединение звездой. При таком подключении каждая точка – розетка или осветительный прибор – питаются от отдельной кабельной линии. Каждая линия включается непосредственно в щиток, в большинстве случаев, совместно с отдельным автоматическим выключателем. Данный тип разводки отличается значительным увеличением количества проводов и кабелей, а также трудозатрат по их обустройству. В конечном итоге проект становится дороже. Однако, если полностью учесть все положительные и отрицательные стороны, то можно сделать вывод, что такая система значительно надежнее обычной и позволяет контролировать каждый элемент в электрической цепи.

Более дешевым подключением считается система «шлейф». Она похожа на вариант «звезда» и отличается возможностью подключения к одному кабелю сразу нескольких потребителей. Такой способ применяется в соответствии с индивидуальными особенностями помещений и всей квартиры. В любом случае, каждый из этих способов редко используется в чистом виде. Как правило в схемах применяются комбинированные варианты, что позволяет получить максимально эффективную и безопасную разводку домашней электропроводки.

Схема распределительного щита

Любая электросхема освещения квартиры начинается с распределительного щитка. Здесь расположен вводной автоматический выключатель, счетчик электрической энергии, групповые автоматы и при необходимости автоматы УЗО (устройство защитного отключения). Если счетчик расположен на лестничной площадке и разместить там групповые автоматы нельзя, то в некоторых случаях создают еще один распределительный — квартирный щиток. В нем располагаются групповые автоматы и автоматы УЗО.

Вводной автомат и счетчик

Начнем с вводного автомата. Это тот коммутационный аппарат, который будет соединять вашу квартиру с общедомовой электрической сетью.

На фото вводной автомат и счетчик

Итак:

  • В идеале он устанавливается перед счетчиком и должен обеспечивать отключение всей вашей квартиры в случае если один из групповых автоматов не отключился при коротком замыкании.
  • Но это все в идеале. На практике все что расположено до счетчика и сам счетчик эксплуатирует энергоснабжающее предприятие. Вмешиваться в схему без их ведома чревато немалыми штрафами. Поэтому поставить вводной автомат до счетчика вы можете, только подав соответствующую заявку.
  • Иногда дабы не связываться с энергоснабжающей организацией просто устанавливают вводной автомат после счетчика. Это не запрещено и свою квартиру вы обезопасите, а цепи до этого вводного автомата, все равно эксплуатирует энергоснабжающее предприятие.

Теперь что касается номинальных параметров вводного автомата. Согласно п.9.6 ВСН 59 – 88 номинальный ток вводного автомата должен быть 25А. Если в квартире предусмотрена электрическая печь, то вводной автомат должен быть на 40А

При этому инструкция советует обратить внимание дабы номинальные параметры счетчика, соответствовали номинальному току автомата.
Что касается подключения счетчика, то это в любом случае будет делать энергоснабжающее предприятие, поэтому уделять данному вопросу внимание мы не будем.

Схема распределительного щитка и групповые автоматы

После вводного автомата у нас должны быть установлены групповые автоматы. Их подключение к вводному автомату выполняется при помощи перемычек, клеммников или шин.

Вариант схемы распределительного щитка квартиры

Но прежде чем разбирать электросхемы освещения квартир, давайте немного углубимся в теорию. Для питания нашей квартиры нам необходимо наличие трех проводников. Один из них фазный, второй нулевой или нейтральный, и третий защитный или нейтральный защитный. Согласно норм ПУЭ нулевой проводник должен быть обозначен голубым цветом, а защитный желто-зеленым. Фазный проводник в таком случае может обозначаться любым другим цветом.

  • Согласно п. 7.1.36 ПУЭ нулевые и защитные проводники запрещено объединять. Это относится как к групповым линиям, так и квартирным щиткам. При этом этот же пункт ПУЭ запрещает объединение нулевых проводников разных групп.
  • Теперь перейдем непосредственно к групповым автоматам. Каждый из них должен быть однополюсным. То есть отключать только фазный провод. Ведь согласно п.6.2.1 ПУЭ нулевой и защитный провод на всем протяжении не должны иметь коммутационных аппаратов. Это не касается автоматов УЗО в которых нулевой провод необходим для измерений и правильного действия защиты.
  • Поэтому дабы выполнить это условие фазный провод от вводного автомата должен подключаться к токопроводящей шине. Сейчас немало таких шин вы найдете в магазинах, и их цена находится во вполне разумных пределах. Если же вы хотите сэкономить, то можно все групповые автоматы подключить шлейфом. То есть от вводного автомата на ввод первого группового автомата. От ввода первого группового автомата ко второму и так далее.

Распределение потребителей по группам

Кроме соединений и подключений, большое значение имеет распределение всех потребителей, находящихся в квартире, по отдельным группам, в соответствии с их предназначением. Обычно монтажная схема выполняется на разных листах, где каждый лист соответствует одной группе.

Подобная разбивка будет еще более эффективной, когда каждая группа потребителей подключается к отдельному автоматическому выключателю. При таком техническом решении в дальнейшем становится возможно проводить ремонт электрооборудования не отключая электроэнергию полностью, а только в той части квартиры, где будут выполняться работы. Кроме того, раздельные линии обладают еще одним важным преимуществом: для них не требуется кабеля с большой мощностью, способного выдерживать высокие нагрузки. Подобные нагрузки обязательно возникают при подключении к одной линии сразу нескольких потребителей.

Электрический щиток, расположенный непосредственно в квартире, дает возможность подключения каждого потребителя к отдельному автомату. Такая схема делает эксплуатацию сети удобной и безопасной, заранее решая все проблемы, которые могут возникнуть в дальнейшем.

Стандартное разделение по группам может быть следующим:

  • Только освещение для жилых комнат, кухни и коридоров.
  • Подключение питания к жилым комнатам.
  • Подключение питания к кухне и коридорам.
  • Отдельно подключаются освещение и питание к помещениям с повышенной влажностью – ванной и санузлу. Данная группа должна быть выделена, поскольку к ней предъявляются повышенные требования.
  • Если на кухне имеется электроплита, то ее необходимо подключить к отдельной линии.

Дополнительная безопасность обеспечивается путем установки на каждую группу отдельного устройства защитного отключения (УЗО), которое известно еще как выключатель дифференциального тока. Эти приборы в обязательном порядке устанавливаются на линии кухни и санузла.

После формирования групп, определяются места, где будут подключаться основные потребители электроэнергии. К ним относятся электроплиты, стиральные машины, водонагреватели, кондиционеры, посудомоечные машины и духовки. Места установки розеток, выключателей, осветительных приборов и распределительных коробок отмечаются на предварительной схеме электрооборудования квартиры. Далее выполняется условное соединение проводов, а их длина на каждом участке также отмечается на схеме.

После предварительных набросков, составляется чистовой вариант схемы. Она наносится на точный план помещений: электрические приборы обозначаются специальными условными знаками, а провода отмечаются разноцветными линиями, чтобы можно было отличить друг от друга силовые кабели, освещение и заземление. На схеме должно присутствовать максимальное количество размеров. Отмечаются площади комнат, расстояния от проводов до конструктивных элементов помещений, систем отопления и водоснабжения. Подробная схема позволяет не только существенно ускорить ремонт, но и выполнить расчет всех необходимых материалов и затрат.

Схема управления освещением с трех мест

Идя дальше, можно реализовать схему управления освещением с трех мест. В этом варианте нам понадобится не проходной выключатель (одна клавиша), а выключатель перекидной (переключатель), который с большой натяжкой назвать выключатель проходной двухклавишный.

На схеме 2 и 3 выключатель перекидной расположен посередине. Это условность и фактически схему можно собрать, при любом расположении выключателей (схема 1). Схема собирается в распределительной коробке.

схема 1

схема 2

схема 3

Для реализации такой схемы, в «приличном обществе» нужны четырех жильные кабели

Также обратите внимание, сто в схеме 2 используется двухклавишный проходной выключатель, а в схеме 3 проходной переключатель. Об этом подробно в следующей статье
